浏览器渲染原理流程

前言

浏览器的内核是指支持浏览器运行的最核心的程序,分为两个部分的,一是渲染引擎,另一个是JS引擎。渲染引擎在不同的浏览器中也不是都相同的。目前市面上常见的浏览器内核可以分为这四种:Trident(IE)、Gecko(火狐)、Blink(Chrome、Opera)、Webkit(Safari)。这里面大家最耳熟能详的可能就是 Webkit 内核了,Webkit 内核是当下浏览器世界真正的霸主。

本文我们就以 Webkit 为例,对现代浏览器的渲染过程进行一个深度的剖析。

页面加载过程

在介绍浏览器渲染过程之前,我们简明扼要介绍下页面的加载过程,有助于更好理解后续渲染过程。

要点如下:

  • 向浏览器输入网址
  • 浏览器根据 DNS 服务器得到域名的 IP 地址
  • 向这个 IP 的机器发送 HTTP 请求
  • 服务器收到、处理并返回 HTTP 请求
  • 浏览器接收到服务器返回的内容

例如在浏览器输入www.baidu.com,然后经过 DNS 解析,www.baidu.com对应的 IP 是14.215.177.38(不同时间、地点对应的 IP 可能会不同)。然后浏览器向该 IP 发送 HTTP 请求。

服务端接收到 HTTP 请求,然后经过计算(向不同的用户推送不同的内容),返回 HTTP 请求,返回的内容如下:

其实就是一堆 HMTL 格式的字符串,因为只有 HTML 格式浏览器才能正确解析,这是 W3C 标准的要求。接下来就是浏览器的渲染过程。

浏览器渲染过程

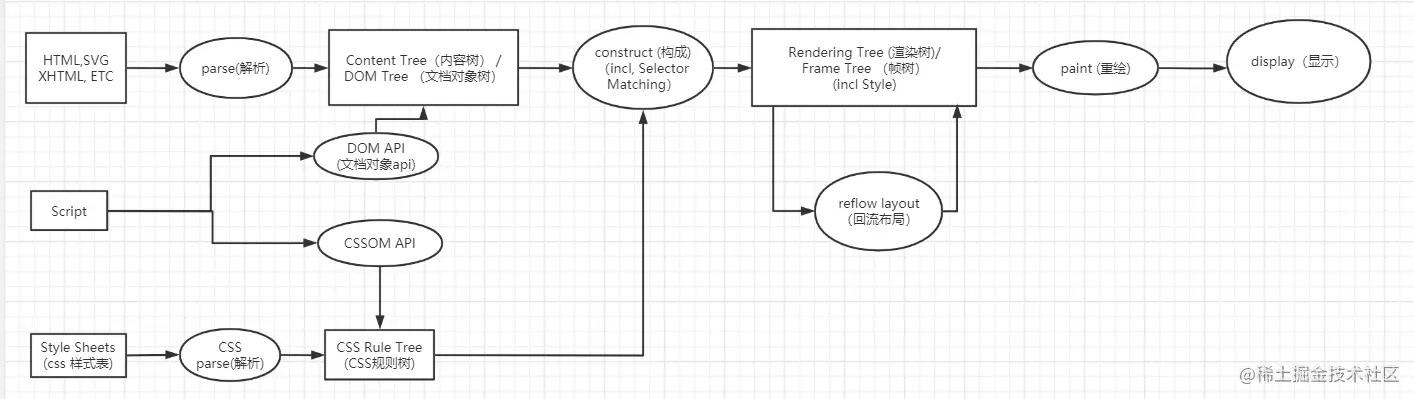

从上面这个图上,我们可以看到,浏览器渲染过程如下:

解析HTML,生成DOM树,解析CSS,生成CSSOM树

将DOM树和CSSOM树结合,生成渲染树(Render Tree)

Layout(回流):根据生成的渲染树,进行回流(Layout),得到节点的几何信息(位置,大小)

Painting(重绘):根据渲染树以及回流得到的几何信息,得到节点的绝对像素

Display: 将像素发送给GPU,最后通过调用操作系统Native GUI的API绘制,展示在页面上。(这一步其实还有很多内容,比如会在GPU将多个合成层合并为同一个层,并展示在页面中。而css3硬件加速的原理则是新建合成层,这里我们不展开,之后有机会再写一篇博客来介绍)

渲染过程看起来也不复杂,让我们来具体了解下每一步具体做了什么。

构建DOM详细流程

浏览器会遵守一套步骤将HTML 文件转换为 DOM 树。宏观上,可以分为几个步骤:

浏览器从磁盘或网络读取HTML的原始字节(字节数据),并根据文件的指定编码(例如 UTF-8)将它们转换成字符串。

在网络中传输的内容其实都是 0 和 1 这些字节数据。当浏览器接收到这些字节数据以后,它会将这些字节数据转换为字符串,也就是我们写的代码。

将字符串转换成Token,例如:<html><body>等。Token中会标识出当前Token是“开始标签”或是“结束标签”或着是“文本”等信息。

这时候你一定会有疑问,节点与节点之间的关系如何维护?

事实上,这就是Token要标识“起始标签”和“结束标签”等标识的作用。

例如“title”Token的起始标签和结束标签之间的节点肯定是属于“head”的子节点。

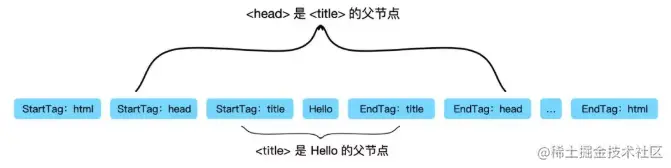

上图给出了节点之间的关系,例如:“Hello”Token位于“title”开始标签与“title”结束标签之间,表明“Hello”Token是“title”Token的子节点。同理“title”Token是“head”Token的子节点。

生成节点对象并构建DOM

事实上,构建DOM的过程中,不是等所有Token都转换完成后再去生成节点对象,而是一边生成Token一边消耗Token来生成节点对象。换句话说,每个Token被生成后,会立刻消耗这个Token创建出节点对象。注意:带有结束标签标识的Token不会创建节点对象

接下来我们举个例子,假设有段HTML文本:

<html>
<head>
    <title>Web page parsing</title>
</head>
<body>
    <div>
        <h1>Web page parsing</h1>
        <p>This is an example Web page.</p>
    </div>
</body>
</html>
复制代码

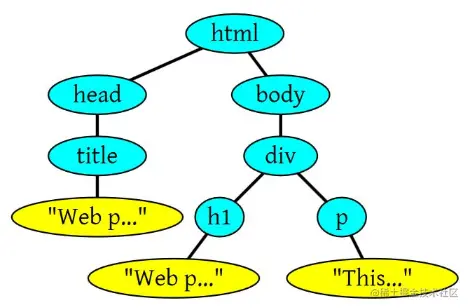

上面这段HTML会解析成这样:

构建CSSOM详细流程

DOM会捕获页面的内容,但浏览器还需要知道页面如何展示,所以需要构建CSSOM。

构建CSSOM的过程与构建DOM的过程非常相似,当浏览器接收到一段CSS,浏览器首先要做的是识别出Token,然后构建节点并生成CSSOM。

在这一过程中,浏览器会确定下每一个节点的样式到底是什么,并且这一过程其实是很消耗资源的。因为样式你可以自行设置给某个节点,也可以通过继承获得。在这一过程中,浏览器得递归 CSSOM 树,然后确定具体的元素到底是什么样式。

注意:CSS匹配HTML元素是一个相当复杂和有性能问题的事情。所以,DOM树要小,CSS尽量用id和class,千万不要过渡层叠下去。

构建渲染树

当我们生成 DOM 树和 CSSOM 树以后,就需要将这两棵树组合为渲染树。

在这一过程中,不是简单的将两者合并就行了。渲染树只会包括需要显示的节点和这些节点的样式信息,如果某个节点是 display: none 的,那么就不会在渲染树中显示。

注意:渲染树只包含可见的节点

我们或许有个疑惑:浏览器如果渲染过程中遇到JS文件怎么处理?

渲染过程中,如果遇到<script>就停止渲染,执行 JS 代码。因为浏览器有GUI渲染线程JS引擎线程,为了防止渲染出现不可预期的结果,这两个线程是互斥的关系。JavaScript的加载、解析与执行会阻塞DOM的构建,也就是说,在构建DOM时,HTML解析器若遇到了JavaScript,那么它会暂停构建DOM,将控制权移交给JavaScript引擎,等JavaScript引擎运行完毕,浏览器再从中断的地方恢复DOM构建。

也就是说,如果你想首屏渲染的越快,就越不应该在首屏就加载 JS 文件,这也是都建议将 script 标签放在 body 标签底部的原因。当然在当下,并不是说 script 标签必须放在底部,因为你可以给 script 标签添加 defer(延迟) 或者 async(异步) 属性(下文会介绍这两者的区别)。

JS文件不只是阻塞DOM的构建,它会导致CSSOM也阻塞DOM的构建。

原本DOM和CSSOM的构建是互不影响,井水不犯河水,但是一旦引入了JavaScript,CSSOM也开始阻塞DOM的构建,只有CSSOM构建完毕后,DOM再恢复DOM构建。

这是什么情况呢?

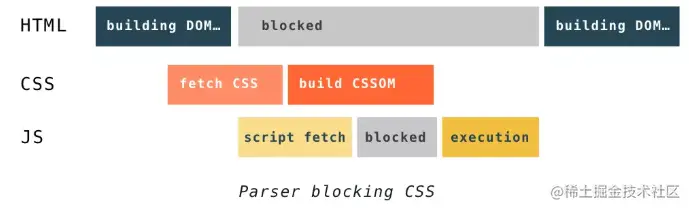

这是因为JavaScript不只是可以改DOM,它还可以更改样式,也就是它可以更改CSSOM。因为不完整的CSSOM是无法使用的,如果JavaScript想访问CSSOM并更改它,那么在执行JavaScript时,必须要能拿到完整的CSSOM。所以就导致了一个现象,如果浏览器尚未完成CSSOM的下载和构建,而我们却想在此时运行脚本,那么浏览器将延迟脚本执行和DOM构建,直至其完成CSSOM的下载和构建。也就是说,在这种情况下,浏览器会先下载和构建CSSOM,然后再执行JavaScript,最后在继续构建DOM。

布局与绘制

当浏览器生成渲染树以后,就会根据渲染树来进行布局(也可以叫做回流)。这一阶段浏览器要做的事情是要弄清楚各个节点在页面中的确切位置和大小。通常这一行为也被称为“自动重排”。

布局流程的输出是一个“盒模型”,它会精确地捕获每个元素在视口内的确切位置和尺寸,所有相对测量值都将转换为屏幕上的绝对像素。

布局完成后,浏览器会立即发出“Paint Setup”和“Paint”事件,将渲染树转换成屏幕上的像素。

回流

前面我们通过构造渲染树,我们将可见DOM节点以及它对应的样式结合起来,可是我们还需要计算它们在设备视口(viewport)内的确切位置和大小,这个计算的阶段就是回流。

为了弄清每个对象在网站上的确切大小和位置,浏览器从渲染树的根节点开始遍历,我们可以以下面这个实例来表示:

<!DOCTYPE html>
<html>
  <head>
    <meta name="viewport" content="width=device-width,initial-scale=1">
    <title>Critial Path: Hello world!</title>
  </head>
  <body>
    <div style="width: 50%">
      <div style="width: 50%">Hello world!</div>
    </div>
  </body>
</html>
复制代码

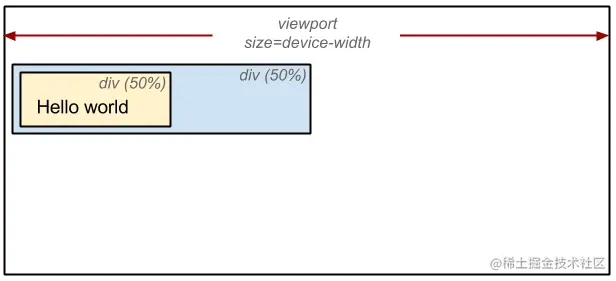

我们可以看到,第一个div将节点的显示尺寸设置为视口宽度的50%,第二个div将其尺寸设置为父节点的50%。而在回流这个阶段,我们就需要根据视口具体的宽度,将其转为实际的像素值。(如下图)

重绘

最终,我们通过构造渲染树和回流阶段,我们知道了哪些节点是可见的,以及可见节点的样式和具体的几何信息(位置、大小),那么我们就可以将渲染树的每个节点都转换为屏幕上的实际像素,这个阶段就叫做重绘节点

既然知道了浏览器的渲染过程后,我们就来探讨下,何时会发生回流重绘。

何时发生回流重绘

我们前面知道了,回流这一阶段主要是计算节点的位置和几何信息,那么当页面布局和几何信息发生变化的时候,就需要回流。

比如以下情况发生回流:

根据改变的范围和程度,渲染树中或大或小的部分需要重新计算,有些改变会触发整个页面的重排,比如,滚动条出现的时候或者修改了根节点。

  • 页面一开始渲染的时候(这肯定避免不了)
  • 浏览器的窗口尺寸变化(因为回流是根据视口的大小来计算元素的位置和大小的)
  • 添加或删除可见的DOM元素
  • 元素的位置发生变化
  • 元素的尺寸发生变化(包括外边距、内边框、边框大小、高度和宽度等)
  • 内容发生变化,比如文本变化或图片被另一个不同尺寸的图片所替代。
  • 元素字体大小变化
  • 激活CSS伪类(例如::hover)

一些常用且会导致回流的属性和方法:

clientWidth、clientHeight、clientTop、clientLeft
offsetWidth、offsetHeight、offsetTop、offsetLeft
scrollWidth、scrollHeight、scrollTop、scrollLeft
scrollIntoView()、scrollIntoViewIfNeeded()
getComputedStyle()
getBoundingClientRect()
scrollTo()
复制代码

以下情况发生重绘而不回流

当页面中元素样式的改变并不影响它在文档流中的位置时(例如:color、background-color、visibility等),浏览器会将新样式赋予给元素并重新绘制它,这个过程重绘而不回流。

注意:回流一定会触发重绘,而重绘不一定会回流

性能影响

回流比重绘的代价要更高。

有时即使仅仅回流一个单一的元素,它的父元素以及任何跟随它的元素也会产生回流。

浏览器优化机制

现代浏览器会对频繁的回流或重绘操作进行优化:

浏览器会维护一个队列,把所有引起回流和重绘的操作放入队列中,如果队列中的任务数量或者时间间隔达到一个阈值的,浏览器就会将队列清空,进行一次批处理,这样可以把多次回流和重绘变成一次

当你访问以下属性或方法时,浏览器会立刻清空队列:

clientWidth、clientHeight、clientTop、clientLeft
offsetWidth、offsetHeight、offsetTop、offsetLeft
scrollWidth、scrollHeight、scrollTop、scrollLeft
width、height
getComputedStyle()
getBoundingClientRect()
复制代码

因为队列中可能会有影响到这些属性或方法返回值的操作,即使你希望获取的信息与队列中操作引发的改变无关,浏览器也会强行清空队列,确保你拿到的值是最精确的。

以上属性和方法都需要返回最新的布局信息,因此浏览器不得不清空队列,触发回流重绘来返回正确的值。因此,我们在修改样式的时候,最好避免使用上面列出的属性,他们都会刷新渲染队列。如果要使用它们,最好将值缓存起来。

减少回流和重绘

  • 使用 transform 替代 top
  • 使用 visibility 替换 display: none ,因为前者只会引起重绘,后者会引发回流(改变了布局)
  • 不要把节点的属性值放在一个循环里当成循环里的变量。
  • 不要使用 table 布局,可能很小的一个小改动会造成整个 table 的重新布局
  • 动画实现的速度的选择,动画速度越快,回流次数越多,也可以选择使用 requestAnimationFrame
  • CSS 选择符从右往左匹配查找,避免节点层级过多
  • 将频繁重绘或者回流的节点设置为图层,图层能够阻止该节点的渲染行为影响别的节点。比如对于 video 标签来说,浏览器会自动将该节点变为图层。

最小化回流和重绘

由于回流和重绘可能代价比较昂贵,因此最好就是可以减少它的发生次数。为了减少发生次数,我们可以合并多次对DOM和样式的修改,然后一次处理掉。考虑这个例子

const el = document.getElementById('test');
el.style.padding = '5px';
el.style.borderLeft = '1px';
el.style.borderRight = '2px';
复制代码

例子中,有三个样式属性被修改了,每一个都会影响元素的几何结构,引起回流。当然,大部分现代浏览器都对其做了优化,因此,只会触发一次重排。但是如果在旧版的浏览器或者在上面代码执行的时候,有其他代码访问了布局信息(上文中的会触发回流的布局信息),那么就会导致三次重排。

因此,我们可以合并所有的改变然后依次处理,比如我们可以采取以下的方式:

  • 1.使用cssText
const el = document.getElementById('test');
el.style.cssText += 'border-left: 1px; border-right: 2px; padding: 5px;';
复制代码
  • 2.使用class, 把css样式用个class包住,修改CSS的class
.active{
    border-left: 1px;
    border-right: 2px;
    padding: 5px;
}
复制代码
const el = document.getElementById('test');
el.className += ' active';
复制代码

批量修改DOM

当我们需要对DOM对一系列修改的时候,可以通过以下步骤减少回流重绘次数:

  • 使元素脱离文档流
  • 对其进行多次修改
  • 将元素带回到文档中。

该过程的第一步和第三步可能会引起回流,但是经过第一步之后,对DOM的所有修改都不会引起回流,因为它已经不在渲染树了。

有三种方式可以让DOM脱离文档流:

  • 隐藏元素,应用修改,重新显示
  • 使用文档片段(document fragment)在当前DOM之外构建一个子树,再把它拷贝回文档。
  • 将原始元素拷贝到一个脱离文档的节点中,修改节点后,再替换原始的元素。

下面来个例子演示下

我们要执行一段批量插入节点的代码:

function appendDataToElement(appendToElement, data) {
    let li;
    for (let i = 0; i < data.length; i++) {
        li = document.createElement('li');
        li.textContent = 'text';
        appendToElement.appendChild(li);
    }
}

const ul = document.getElementById('list');
appendDataToElement(ul, data);
复制代码

如果我们直接这样执行的话,由于每次循环都会插入一个新的节点,会导致浏览器回流一次。

我们可以使用这三种方式进行优化:

隐藏元素,应用修改,重新显示

第一种方法:隐藏元素,这个会在展示和隐藏节点的时候,产生两次重绘

function appendDataToElement(appendToElement, data) {
    let li;
    for (let i = 0; i < data.length; i++) {
        li = document.createElement('li');
        li.textContent = 'text';
        appendToElement.appendChild(li);
    }
}
const ul = document.getElementById('list');
ul.style.display = 'none';
appendDataToElement(ul, data);
ul.style.display = 'block';
复制代码

第二种:使用文档片段(document fragment)在当前DOM之外构建一个子树,再把它拷贝回文档

const ul = document.getElementById('list');
const fragment = document.createDocumentFragment();
appendDataToElement(fragment, data);
ul.appendChild(fragment);
复制代码

第三种:将原始元素拷贝到一个脱离文档的节点中,修改节点后,再替换原始的元素。

const ul = document.getElementById('list');
const clone = ul.cloneNode(true);
appendDataToElement(clone, data);
ul.parentNode.replaceChild(clone, ul);
复制代码

避免触发同步布局事件

上文我们说过,当我们访问元素的一些属性的时候,会导致浏览器强制清空队列,进行强制同步布局。举个例子,比如说我们想将一个p标签数组的宽度赋值为一个元素的宽度,我们可能写出这样的代码:

function initP() {
    for (let i = 0; i < paragraphs.length; i++) {
        paragraphs[i].style.width = box.offsetWidth + 'px';
    }
}
复制代码

这段代码看上去是没有什么问题,可是其实会造成很大的性能问题。在每次循环的时候,都读取了box的一个offsetWidth属性值,然后利用它来更新p标签的width属性。这就导致了每一次循环的时候,浏览器都必须先使上一次循环中的样式更新操作生效,才能响应本次循环的样式读取操作。每一次循环都会强制浏览器刷新队列。我们可以优化为:

const width = box.offsetWidth;
function initP() {
    for (let i = 0; i < paragraphs.length; i++) {
        paragraphs[i].style.width = width + 'px';
    }
}
复制代码

对于复杂动画效果,使用绝对定位让其脱离文档流

对于复杂动画效果,由于会经常的引起回流重绘,因此,我们可以使用绝对定位,让它脱离文档流。否则会引起父元素以及后续元素频繁的回流。这个我们就直接上个例子

打开这个例子后,我们可以打开控制台,控制台上会输出当前的帧数(虽然不准)。

从例子中,我们可以看到,帧数一直都没到60。这个时候,只要我们点击一下那个按钮,把这个元素设置为绝对定位,帧数就可以稳定60。

css3硬件加速(GPU加速)

比起考虑如何减少回流重绘,我们更期望的是,根本不要回流重绘。这个时候,css3硬件加速就闪亮登场啦!!

划重点:使用css3硬件加速,可以让transform、opacity、filters这些动画不会引起回流重绘 。但是对于动画的其它属性,比如background-color这些,还是会引起回流重绘的,不过它还是可以提升这些动画的性能。

如何使用css3硬件加速(GPU加速)

常见的触发硬件加速的css3属性:

  • transform
  • opacity
  • filters
  • Will-change

css3硬件加速的坑

  • 如果你为太多元素使用css3硬件加速,会导致内存占用较大,会有性能问题。
  • 在GPU渲染字体会导致抗锯齿无效。这是因为GPU和CPU的算法不同。因此如果你不在动画结束的时候关闭硬件加速,会产生字体模糊。

几点补充说明

1.async和defer的作用是什么?有什么区别?

接下来我们对比下 defer 和 async 属性的区别:

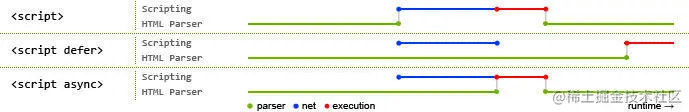

其中蓝色线代表JavaScript加载;红色线代表JavaScript执行;绿色线代表 HTML 解析。

1)情况1&ltscript src="script.js"></script>

没有 defer 或 async,浏览器会立即加载并执行指定的脚本,也就是说不等待后续载入的文档元素,读到就加载并执行。

2)情况2 <script defer src="script.js"></script>(延迟执行)

defer 属性表示延迟执行引入的 JavaScript,即这段 JavaScript 加载时 HTML 并未停止解析,这两个过程是并行的。整个 document 解析完毕且 defer-script 也加载完成之后(这两件事情的顺序无关),会执行所有由 defer-script 加载的 JavaScript 代码,然后触发 DOMContentLoaded 事件。

3)情况3<script async src="script.js"></script> (异步下载)

async 属性表示异步执行引入的 JavaScript,与 defer 的区别在于,如果已经加载好,就会开始执行——无论此刻是 HTML 解析阶段还是 DOMContentLoaded 触发之后。需要注意的是,这种方式加载的 JavaScript 依然会阻塞 load 事件。换句话说,async-script 可能在 DOMContentLoaded 触发之前或之后执行,但一定在 load 触发之前执行。

defer 与相比普通 script,有两点区别:载入 JavaScript 文件时不阻塞 HTML 的解析,执行阶段被放到 HTML 标签解析完成之后。 在加载多个JS脚本的时候,async是无顺序的加载,而defer是有顺序的加载。

2.为什么操作 DOM 慢

把 DOM 和 JavaScript 各自想象成一个岛屿,它们之间用收费桥梁连接。——《高性能 JavaScript》

JS 是很快的,在 JS 中修改 DOM 对象也是很快的。在JS的世界里,一切是简单的、迅速的。但 DOM 操作并非 JS 一个人的独舞,而是两个模块之间的协作。

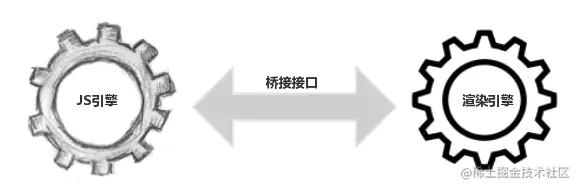

因为 DOM 是属于渲染引擎中的东西,而 JS 又是 JS 引擎中的东西。当我们用 JS 去操作 DOM 时,本质上是 JS 引擎和渲染引擎之间进行了“跨界交流”。这个“跨界交流”的实现并不简单,它依赖了桥接接口作为“桥梁”(如下图)。

过“桥”要收费——这个开销本身就是不可忽略的。我们每操作一次 DOM(不管是为了修改还是仅仅为了访问其值),都要过一次“桥”。过“桥”的次数一多,就会产生比较明显的性能问题。因此“减少 DOM 操作”的建议,并非空穴来风。

性能优化策略

基于上面介绍的浏览器渲染原理,DOM 和 CSSOM 结构构建顺序,初始化可以对页面渲染做些优化,提升页面性能。

  • JS优化: <script> 标签加上 defer属性 和 async属性 用于在不阻塞页面文档解析的前提下,控制脚本的下载和执行。

defer属性: 用于开启新的线程下载脚本文件,并使脚本在文档解析完成后执行。 async属性: HTML5新增属性,用于异步下载脚本文件,下载完毕立即解释执行代码。

  • CSS优化:<link>标签的 rel属性 中的属性值设置为 preload 能够让你在你的HTML页面中可以指明哪些资源是在页面加载完成后即刻需要的,最优的配置加载顺序,提高渲染性能

总结

综上所述,我们得出这样的结论:

  • 浏览器工作流程:构建DOM -> 构建CSSOM -> 构建渲染树 -> 布局 -> 绘制。
  • CSSOM会阻塞渲染,只有当CSSOM构建完毕后才会进入下一个阶段构建渲染树。
  • 通常情况下DOM和CSSOM是并行构建的,但是当浏览器遇到一个不带defer或async属性的script标签时,DOM构建将暂停,如果此时又恰巧浏览器尚未完成CSSOM的下载和构建,由于JavaScript可以修改CSSOM,所以需要等CSSOM构建完毕后再执行JS,最后才重新DOM构建。
