iOS 如何保持界面流畅

·  阅读 426

屏幕显示图像的原理

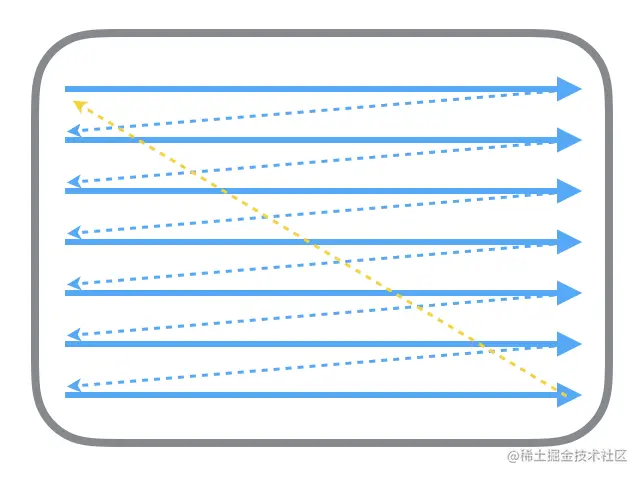

首先从过去的 CRT 显示器原理说起。CRT 的电子枪按照上面方式,从上到下一行行扫描,扫描完成后显示器就呈现一帧画面,随后电子枪回到初始位置继续下一次扫描。为了把显示器的显示过程和系统的视频控制器进行同步,显示器(或者其他硬件)会用硬件时钟产生一系列的定时信号。当电子枪换到新的一行,准备进行扫描时,显示器会发出一个水平同步信号(horizonal synchronization),简称 HSync;而当一帧画面绘制完成后,电子枪回复到原位,准备画下一帧前,显示器会发出一个垂直同步信号(vertical synchronization),简称 VSync。显示器通常以固定频率进行刷新,这个刷新率就是 VSync 信号产生的频率。尽管现在的设备大都是液晶显示屏了,但原理仍然没有变。

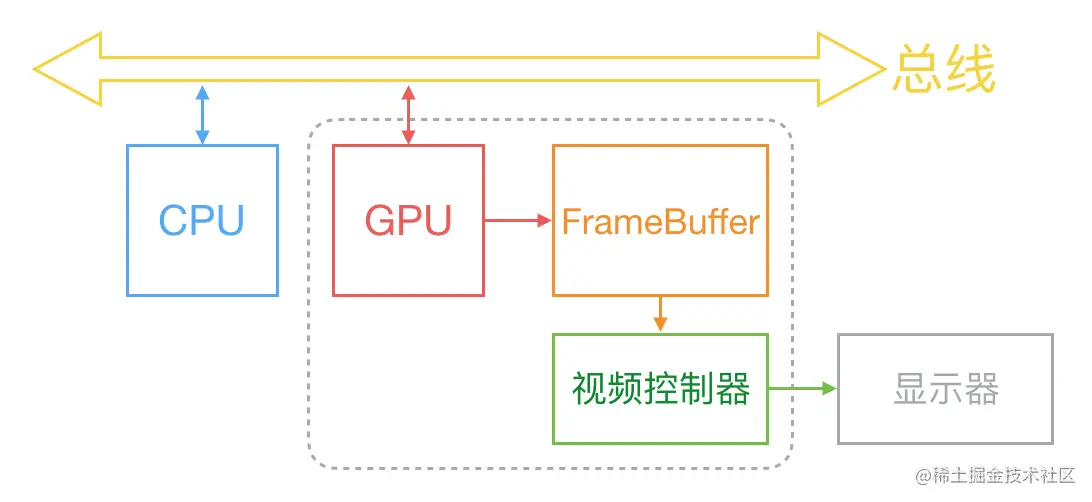

通常来说,计算机系统中 CPU、GPU、显示器是以上面这种方式协同工作的。CPU 计算好显示内容提交到 GPU,GPU 渲染完成后将渲染结果放入帧缓冲区,随后视频控制器会按照 VSync 信号逐行读取帧缓冲区的数据,经过可能的数模转换传递给显示器显示。

在最简单的情况下,帧缓冲区只有一个,这时帧缓冲区的读取和刷新都都会有比较大的效率问题。为了解决效率问题,显示系统通常会引入两个缓冲区,即双缓冲机制。在这种情况下,GPU 会预先渲染好一帧放入一个缓冲区内,让视频控制器读取,当下一帧渲染好后,GPU 会直接把视频控制器的指针指向第二个缓冲器。如此一来效率会有很大的提升。

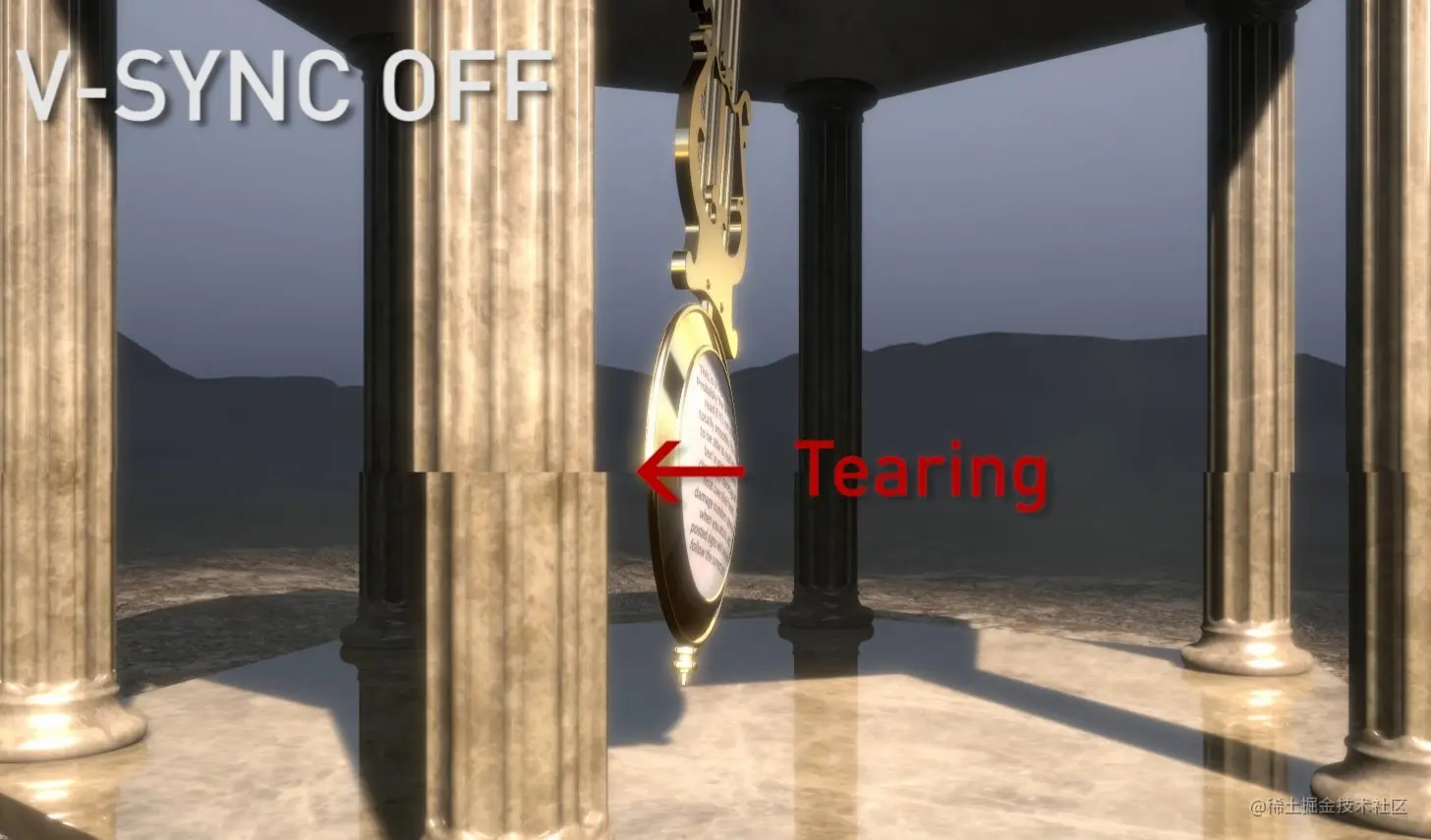

双缓冲虽然能解决效率问题,但会引入一个新的问题。当视频控制器还未读取完成时,即屏幕内容刚显示一半时,GPU 将新的一帧内容提交到帧缓冲区并把两个缓冲区进行交换后,视频控制器就会把新的一帧数据的下半段显示到屏幕上,造成画面撕裂现象,如下图: 为了解决这个问题,GPU 通常有一个机制叫做垂直同步(V-Sync),当开启垂直同步后,GPU 会等待显示器的 VSync 信号发出后,才进行新的一帧渲染和缓冲区更新。这样能解决画面撕裂现象,也增加了画面流畅度,但需要消费更多的计算资源,也会带来部分延迟。

卡顿产生的原因和解决方案


在 VSync 信号到来后,系统图形服务会通过 CADisplayLink 等机制通知 App,App 主线程开始在 CPU 中计算显示内容,比如视图的创建、布局计算、图片解码、文本绘制等。随后 CPU 会将计算好的内容提交到 GPU 去,由 GPU 进行变换、合成、渲染。随后 GPU 会把渲染结果提交到帧缓冲区去,等待下一次 VSync 信号到来时显示到屏幕上。由于垂直同步的机制,如果在一个 VSync 时间内,CPU 或者 GPU 没有完成内容提交,则那一帧就会被丢弃,等待下一次机会再显示,而这时显示屏会保留之前的内容不变。这就是界面卡顿的原因。

从上面的图中可以看到,CPU 和 GPU 不论哪个阻碍了显示流程,都会造成掉帧现象。所以开发时,也需要分别对 CPU 和 GPU 压力进行评估和优化。

CPU 资源消耗原因和解决方案

对象创建

对象的创建会分配内存、调整属性、甚至还有读取文件等操作,比较消耗 CPU 资源。尽量用轻量的对象代替重量的对象,可以对性能有所优化。比如 CALayer 比 UIView 要轻量许多,那么不需要响应触摸事件的控件,用 CALayer 显示会更加合适。如果对象不涉及 UI 操作,则尽量放到后台线程去创建,但可惜的是包含有 CALayer 的控件,都只能在主线程创建和操作。通过 Storyboard 创建视图对象时,其资源消耗会比直接通过代码创建对象要大非常多,在性能敏感的界面里,Storyboard 并不是一个好的技术选择。

尽量推迟对象创建的时间,并把对象的创建分散到多个任务中去。尽管这实现起来比较麻烦,并且带来的优势并不多,但如果有能力做,还是要尽量尝试一下。如果对象可以复用,并且复用的代价比释放、创建新对象要小,那么这类对象应当尽量放到一个缓存池里复用。

对象调整

对象的调整也经常是消耗 CPU 资源的地方。这里特别说一下 CALayer:CALayer 内部并没有属性,当调用属性方法时,它内部是通过运行时 resolveInstanceMethod 为对象临时添加一个方法,并把对应属性值保存到内部的一个 Dictionary 里,同时还会通知 delegate、创建动画等等,非常消耗资源。UIView 的关于显示相关的属性(比如 frame/bounds/transform)等实际上都是 CALayer 属性映射来的,所以对 UIView 的这些属性进行调整时,消耗的资源要远大于一般的属性。对此你在应用中,应该尽量减少不必要的属性修改。

当视图层次调整时,UIView、CALayer 之间会出现很多方法调用与通知,所以在优化性能时,应该尽量避免调整视图层次、添加和移除视图。

对象销毁

对象的销毁虽然消耗资源不多,但累积起来也是不容忽视的。通常当容器类持有大量对象时,其销毁时的资源消耗就非常明显。同样的,如果对象可以放到后台线程去释放,那就挪到后台线程去。这里有个小 Tip:把对象捕获到 block 中,然后扔到后台队列去随便发送个消息以避免编译器警告,就可以让对象在后台线程销毁了。

NSArray *tmp = self.array;
self.array = nil;
dispatch_async(queue, ^{
    [tmp class];
});
复制代码

布局计算

视图布局的计算是 App 中最为常见的消耗 CPU 资源的地方。如果能在后台线程提前计算好视图布局、并且对视图布局进行缓存,那么这个地方基本就不会产生性能问题了。

不论通过何种技术对视图进行布局,其最终都会落到对 UIView.frame/bounds/center 等属性的调整上。上面也说过,对这些属性的调整非常消耗资源,所以尽量提前计算好布局,在需要时一次性调整好对应属性,而不要多次、频繁的计算和调整这些属性。

Autolayout

Autolayout 是苹果本身提倡的技术,在大部分情况下也能很好的提升开发效率,但是 Autolayout 对于复杂视图来说常常会产生严重的性能问题。随着视图数量的增长,Autolayout 带来的 CPU 消耗会呈指数级上升。具体数据可以看这个文章:pilky.me/36/。 如果你不想手动调整 frame 等属性,你可以用一些工具方法替代(比如常见的 left/right/top/bottom/width/height 快捷属性),或者使用 ComponentKit、AsyncDisplayKit 等框架。

文本计算

如果一个界面中包含大量文本(比如微博微信朋友圈等),文本的宽高计算会占用很大一部分资源,并且不可避免。如果你对文本显示没有特殊要求,可以参考下 UILabel 内部的实现方式:用 [NSAttributedString boundingRectWithSize:options:context:] 来计算文本宽高,用 [NSAttributedString drawWithRect:options:context:] 来绘制文本。尽管这两个方法性能不错,但仍旧需要放到后台线程进行以避免阻塞主线程。

如果你用 CoreText 绘制文本,那就可以先生成 CoreText 排版对象,然后自己计算了,并且 CoreText 对象还能保留以供稍后绘制使用。

文本渲染

屏幕上能看到的所有文本内容控件,包括 UIWebView,在底层都是通过 CoreText 排版、绘制为 Bitmap 显示的。常见的文本控件 (UILabel、UITextView 等),其排版和绘制都是在主线程进行的,当显示大量文本时,CPU 的压力会非常大。对此解决方案只有一个,那就是自定义文本控件,用 TextKit 或最底层的 CoreText 对文本异步绘制。尽管这实现起来非常麻烦,但其带来的优势也非常大,CoreText 对象创建好后,能直接获取文本的宽高等信息,避免了多次计算(调整 UILabel 大小时算一遍、UILabel 绘制时内部再算一遍);CoreText 对象占用内存较少,可以缓存下来以备稍后多次渲染。

图片的解码

当你用 UIImage 或 CGImageSource 的那几个方法创建图片时,图片数据并不会立刻解码。图片设置到 UIImageView 或者 CALayer.contents 中去,并且 CALayer 被提交到 GPU 前,CGImage 中的数据才会得到解码。这一步是发生在主线程的,并且不可避免。如果想要绕开这个机制,常见的做法是在后台线程先把图片绘制到 CGBitmapContext 中,然后从 Bitmap 直接创建图片。目前常见的网络图片库都自带这个功能。

图像的绘制

图像的绘制通常是指用那些以 CG 开头的方法把图像绘制到画布中,然后从画布创建图片并显示这样一个过程。这个最常见的地方就是 [UIView drawRect:] 里面了。由于 CoreGraphic 方法通常都是线程安全的,所以图像的绘制可以很容易的放到后台线程进行。一个简单异步绘制的过程大致如下(实际情况会比这个复杂得多,但原理基本一致):

- (void)display {
    dispatch_async(backgroundQueue, ^{
        CGContextRef ctx = CGBitmapContextCreate(...);
        // draw in context...
        CGImageRef img = CGBitmapContextCreateImage(ctx);
        CFRelease(ctx);
        dispatch_async(mainQueue, ^{
            layer.contents = img;
        });
    });
}
复制代码

GPU 资源消耗原因和解决方案

相对于 CPU 来说,GPU 能干的事情比较单一:接收提交的纹理(Texture)和顶点描述(三角形),应用变换(transform)、混合并渲染,然后输出到屏幕上。通常你所能看到的内容,主要也就是纹理(图片)和形状(三角模拟的矢量图形)两类。

纹理的渲染

所有的 Bitmap,包括图片、文本、栅格化的内容,最终都要由内存提交到显存,绑定为 GPU Texture。不论是提交到显存的过程,还是 GPU 调整和渲染 Texture 的过程,都要消耗不少 GPU 资源。当在较短时间显示大量图片时(比如 TableView 存在非常多的图片并且快速滑动时),CPU 占用率很低,GPU 占用非常高,界面仍然会掉帧。避免这种情况的方法只能是尽量减少在短时间内大量图片的显示,尽可能将多张图片合成为一张进行显示。

当图片过大,超过 GPU 的最大纹理尺寸时,图片需要先由 CPU 进行预处理,这对 CPU 和 GPU 都会带来额外的资源消耗。目前来说,iPhone 4S 以上机型,纹理尺寸上限都是 4096×4096,更详细的资料可以看这里:iosres.com。所以,尽量不要让图片和视图的大小超过这个值。

视图的混合 (Composing)

当多个视图(或者说 CALayer)重叠在一起显示时,GPU 会首先把他们混合到一起。如果视图结构过于复杂,混合的过程也会消耗很多 GPU 资源。为了减轻这种情况的 GPU 消耗,应用应当尽量减少视图数量和层次,并在不透明的视图里标明 opaque 属性以避免无用的 Alpha 通道合成。当然,这也可以用上面的方法,把多个视图预先渲染为一张图片来显示。

图形的生成。

CALayer 的 border、圆角、阴影、遮罩(mask),CASharpLayer 的矢量图形显示,通常会触发离屏渲染(offscreen rendering),而离屏渲染通常发生在 GPU 中。当一个列表视图中出现大量圆角的 CALayer,并且快速滑动时,可以观察到 GPU 资源已经占满,而 CPU 资源消耗很少。这时界面仍然能正常滑动,但平均帧数会降到很低。为了避免这种情况,可以尝试开启 CALayer.shouldRasterize 属性,但这会把原本离屏渲染的操作转嫁到 CPU 上去。对于只需要圆角的某些场合,也可以用一张已经绘制好的圆角图片覆盖到原本视图上面来模拟相同的视觉效果。最彻底的解决办法,就是把需要显示的图形在后台线程绘制为图片,避免使用圆角、阴影、遮罩等属性。

iOS 中的渲染框架

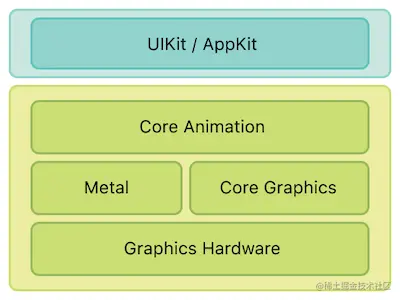

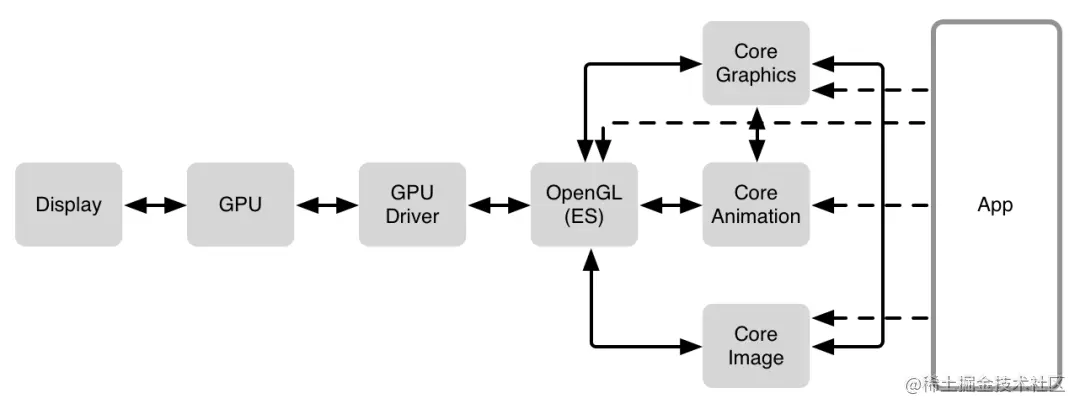

iOS 的渲染框架依然符合渲染流水线的基本架构,具体的技术栈如上图所示。在硬件基础之上,iOS 中有 Core Graphics、Core Animation、Core Image、OpenGL 等多种软件框架来绘制内容,在 CPU 与 GPU 之间进行了更高层地封装。
GPU Driver:上述软件框架相互之间也有着依赖关系,不过所有框架最终都会通过 OpenGL 连接到 GPU Driver,GPU Driver 是直接和 GPU 交流的代码块,直接与 GPU 连接。
OpenGL:是一个提供了 2D 和 3D 图形渲染的 API,它能和 GPU 密切的配合,最高效地利用 GPU 的能力,实现硬件加速渲染。OpenGL的高效实现(利用了图形加速硬件)一般由显示设备厂商提供,而且非常依赖于该厂商提供的硬件。OpenGL 之上扩展出很多东西,如 Core Graphics 等最终都依赖于 OpenGL,有些情况下为了更高的效率,比如游戏程序,甚至会直接调用 OpenGL 的接口。
Core Graphics:Core Graphics 是一个强大的二维图像绘制引擎,是 iOS 的核心图形库,常用的比如 CGRect 就定义在这个框架下。
Core Image:Core Image 是一个高性能的图像处理分析的框架,它拥有一系列现成的图像滤镜,能对已存在的图像进行高效的处理。
Metal:Metal 类似于 OpenGL ES,也是一套第三方标准,具体实现由苹果实现。Core Animation、Core Image、SceneKit、SpriteKit 等等渲染框架都是构建于 Metal 之上的。
Core Animation:它本质上可以理解为一个复合引擎,主要职责包含:渲染、构建和实现动画。
通常我们会使用 Core Animation 来高效、方便地实现动画,但是实际上它的前身叫做 Layer Kit,关于动画实现只是它功能中的一部分。对于 iOS app,不论是否直接使用了 Core Animation,它都在底层深度参与了 app 的构建。而对于 OS X app,也可以通过使用 Core Animation 方便地实现部分功能。

Core Animation 是 AppKit 和 UIKit 完美的底层支持,同时也被整合进入 Cocoa 和 Cocoa Touch 的工作流之中,它是 app 界面渲染和构建的最基础架构。 Core Animation 的职责就是尽可能快地组合屏幕上不同的可视内容,这个内容是被分解成独立的 layer(iOS 中具体而言就是 CALayer),并且被存储为树状层级结构。这个树也形成了 UIKit 以及在 iOS 应用程序当中你所能在屏幕上看见的一切的基础。
简单来说就是用户能看到的屏幕上的内容都由 CALayer 进行管理。那么 CALayer 究竟是如何进行管理的呢?另外在 iOS 开发过程中,最大量使用的视图控件实际上是 UIView 而不是 CALayer,那么他们两者的关系到底如何呢?

CALayer 是显示的基础:存储 bitmap

简单理解,CALayer 就是屏幕显示的基础。那 CALayer 是如何完成的呢?让我们来从源码向下探索一下,在 CALayer.h 中,CALayer 有这样一个属性 contents:

/** Layer content properties and methods. **/

/* An object providing the contents of the layer, typically a CGImageRef,
 * but may be something else. (For example, NSImage objects are
 * supported on Mac OS X 10.6 and later.) Default value is nil.
 * Animatable. */

@property(nullable, strong) id contents;
复制代码

contents 提供了 layer 的内容,是一个指针类型,在 iOS 中的类型就是 CGImageRef(在 OS X 中还可以是 NSImage)。而我们进一步查到,Apple 对 CGImageRef 的定义是:A bitmap image or image mask.

实际上,CALayer 中的 contents 属性保存了由设备渲染流水线渲染好的位图 bitmap(通常也被称为 backing store),而当设备屏幕进行刷新时,会从 CALayer 中读取生成好的 bitmap,进而呈现到屏幕上。

所以,如果我们在代码中对 CALayer 的 contents 属性进行了设置,比如这样:

// 注意 CGImage 和 CGImageRef 的关系:
// typedef struct CGImage CGImageRef;
layer.contents = (__bridge id)image.CGImage;
复制代码

复制代码那么在运行时,操作系统会调用底层的接口,将 image 通过 CPU+GPU 的渲染流水线渲染得到对应的 bitmap,存储于 CALayer.contents 中,在设备屏幕进行刷新的时候就会读取 bitmap 在屏幕上呈现。
也正因为每次要被渲染的内容是被静态的存储起来的,所以每次渲染时,Core Animation 会触发调用 drawRect: 方法,使用存储好的 bitmap 进行新一轮的展示。

CALayer 与 UIView 的关系

UIView 作为最常用的视图控件,和 CALayer 也有着千丝万缕的联系,那么两者之间到底是个什么关系,他们有什么差异? 当然,两者有很多显性的区别,比如是否能够响应点击事件。但为了从根本上彻底搞懂这些问题,我们必须要先搞清楚两者的职责。

UIView 是 app 中的基本组成结构,定义了一些统一的规范。它会负责内容的渲染以及,处理交互事件。具体而言,它负责的事情可以归为下面三类:

  • Drawing and animation:绘制与动画
  • Layout and subview management:布局与子 view 的管理
  • Event handling:点击事件处理

CALayer 的主要职责是管理内部的可视内容,这也和我们前文所讲的内容吻合。当我们创建一个 UIView 的时候,UIView 会自动创建一个 CALayer,为自身提供存储 bitmap 的地方(也就是前文说的 backing store),并将自身固定设置为 CALayer 的代理。

从这儿我们大概总结出下面两个核心关系:

  • CALayer 是 UIView 的属性之一,负责渲染和动画,提供可视内容的呈现。
  • UIView 提供了对 CALayer 部分功能的封装,同时也另外负责了交互事件的处理。

有了这两个最关键的根本关系,那么下面这些经常出现在面试答案里的显性的异同就很好解释了。举几个例子:

  • 相同的层级结构:我们对 UIView 的层级结构非常熟悉,由于每个 UIView 都对应 CALayer 负责页面的绘制,所以 CALayer 也具有相应的层级结构。

  • 部分效果的设置:因为 UIView 只对 CALayer 的部分功能进行了封装,而另一部分如圆角、阴影、边框等特效都需要通过调用 layer 属性来设置。

  • 是否响应点击事件:CALayer 不负责点击事件,所以不响应点击事件,而 UIView 会响应。

  • 不同继承关系:CALayer 继承自 NSObject,UIView 由于要负责交互事件,所以继承自 UIResponder。

当然还剩最后一个问题,为什么要将 CALayer 独立出来,直接使用 UIView 统一管理不行吗?为什么不用一个统一的对象来处理所有事情呢? 这样设计的主要原因就是为了职责分离,拆分功能,方便代码的复用。通过 Core Animation 框架来负责可视内容的呈现,这样在 iOS 和 OS X 上都可以使用 Core Animation 进行渲染。与此同时,两个系统还可以根据交互规则的不同来进一步封装统一的控件,比如 iOS 有 UIKit 和 UIView,OS X 则是AppKit 和 NSView。

Offscreen Rendering 离屏渲染

离屏渲染具体过程

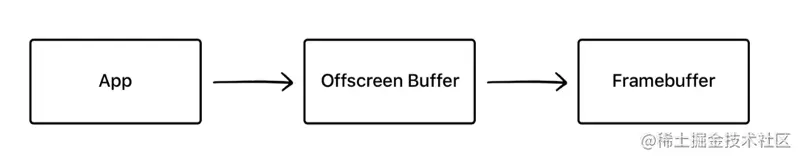

如果要在显示屏上显示内容,我们至少需要一块与屏幕像素数据量一样大的frame buffer,作为像素数据存储区域,而这也是GPU存储渲染结果的地方。如果有时因为面临一些限制,无法把渲染结果直接写入frame buffer,而是先暂存在另外的内存区域,之后再写入frame buffer,那么这个过程被称之为离屏渲染。

离屏渲染的效率问题

GPU的操作是高度流水线化的。本来所有计算工作都在有条不紊地正在向frame buffer输出,此时突然收到指令,需要输出到另一块内存,那么流水线中正在进行的一切都不得不被丢弃,切换到只能服务于我们当前的“切圆角”操作。等到完成以后再次清空,再回到向frame buffer输出的正常流程。

并且 Offscreen Buffer 本身就需要额外的空间,大量的离屏渲染可能早能内存的过大压力。与此同时,Offscreen Buffer 的总大小也有限,不能超过屏幕总像素的 2.5 倍。
可见离屏渲染的开销非常大,一旦需要离屏渲染的内容过多,很容易造成掉帧的问题。所以大部分情况下,我们都应该尽量避免离屏渲染。

为什么使用离屏渲染

那么为什么要使用离屏渲染呢?主要是因为下面这两种原因:

  • 1、处于效率目的,可以将内容提前渲染保存在 Offscreen Buffer 中,例如有些后续经常用到的图层数据,可以先缓存在离屏缓存,用到时直接复用
  • 2、存在一些特殊效果,正常流程无法完成,必须使用离屏渲染,比如圆角、阴影和遮罩、高斯模糊、半透明图层混合等

哪些情况会触发离屏渲染

  • 使用了 mask 的 layer (layer.mask)
  • 需要进行裁剪的 layer (layer.masksToBounds / view.clipsToBounds)
  • 设置了组透明度为 YES,并且透明度不为 1 的 layer (layer.allowsGroupOpacity/layer.opacity)
  • 添加了投影的 layer (layer.shadow*)
  • 采用了光栅化的 layer (layer.shouldRasterize)
  • 绘制了文字的 layer (UILabel, CATextLayer, Core Text 等)

如何优化

  • 可以采用AsyncDisplayKit(Texture)作为主要渲染框架,对于文字和图片的异步渲染操作交由框架来处理。
  • 可对于图片的圆角,统一采用“precomposite”的策略,也就是不经由容器来做剪切,而是预先使用CoreGraphics为图片裁剪圆角
  • 可对于视频的圆角,由于实时剪切非常消耗性能,可以创建四个白色弧形的layer盖住四个角,从视觉上制造圆角的效果
  • 可对于view的圆形边框,如果没有backgroundColor,可以放心使用cornerRadius来做
  • 可对于所有的阴影,使用shadowPath来规避离屏渲染
  • 可对于特殊形状的view,使用layer mask并打开shouldRasterize来对渲染结果进行缓存
  • 可对于模糊效果,不采用系统提供的UIVisualEffect,而是另外实现模糊效果(CIGaussianBlur),并手动管理渲染结果
