前言

前几年，Android经常被吐槽不如IOS系统流畅，给人的感觉就是一卡一卡的

直到近一两年Android高刷屏开始普及，才从体验上真正有了一个质的提升

针对UI刷新的优化，系统层也一直在做相关的工作

今天我们从应用层的是使用出发，去深挖下源码，看看UI卡顿的根源到底是什么

下面，正文开始！

注：本文源码基于android11.0.0-r2，保证逻辑清晰，部分源码有删减

UI是怎么刷新的？从`requestLayout()`说起

在应用层想要刷新UI，触发重绘，只需要调用requestLayout()函数即可

最终会调用的ViewRootImp的requestLayout()函数，执行scheduleTraversals()方法

这里就涉及到一个问题，假如短时间重复的调用requestLayout()，会使屏幕不断刷新吗？

在这个函数里，其实做了过滤处理，设置mTraversalScheduled标识是否执行了Traversal的流程，如果没有执行完成，则一直是ture的状态，直到接收到VSYNC信号，对当前的Traversal流程执行完毕，才会将其设置为false

也就是说，在一个VSYNC信号的周期范围内，只会触发一次重绘的流程

具体代码如下

/frameworks/base/core/java/android/view/ViewRootImpl.java

void scheduleTraversals() {
        if (!mTraversalScheduled) { //判断是否执行scheduleTraversals内的逻辑,确保在一个vsync时钟周期内只出发一次scheduleTraversals
            mTraversalScheduled = true; //如果执行过则置为ture，避免多次调用requestlayout时重复出发的情况
            mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();//发送屏障消息（对异步消息没有影响）
            mChoreographer.postCallback( //post一个异步消息，等vsyn信号来的时候优先进行处理
                    Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);//mTraversalRunnable会在下一个vysc信号来的时候执行
            notifyRendererOfFramePending();
            pokeDrawLockIfNeeded();
        }
    }

在这个函数中，调用了Choregrapher的postCallback()函数注册VSYNC信号的回调消息，其中真正处理VSNC事件的是mTraversalRunnable，其中经过doTraversal()--> performTraversals()的函数调用对view进行重新绘制

此处我们先暂时忽略绘制的细节，继续跟进postCallback()函数看看他是怎么注册Vsync信号回调的

在Choregrapher中，最终调用到了postCallbackDelayedInternal()

其中使用维护了一个集合mCallbackQueues用来存储不同类型（callbackType）的CallbackQueue

其中CallbackQueue使用`单向链表存储，并按照需要执行的先后顺序进行排列

如果callback的执行时间戳小于当前时间，则调用scheduleFrameLocked()去请求vsync信号触发绘制

如果大于当前时间则通过handler发送异步延迟消息稍后处理

具体代码如下

/frameworks/base/core/java/android/view/Choreographer.java

private void postCallbackDelayedInternal(int callbackType,
            Object action, Object token, long delayMillis) {
        //...
        synchronized (mLock) {
            final long now = SystemClock.uptimeMillis();
            final long dueTime = now + delayMillis;
			//通过callbackType获取到对应的mCallbackQueues，再根据dueTime插入到合适的位置，按时间顺序进行排序
            mCallbackQueues[callbackType].addCallbackLocked(dueTime, action, token);

            if (dueTime <= now) {
                scheduleFrameLocked(now);//最终执行到DisplayEventReceiver的requestNextVsync函数，注册vsync信号
            } else {
                Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_CALLBACK, action);
                msg.arg1 = callbackType;
                msg.setAsynchronous(true);
                mHandler.sendMessageAtTime(msg, dueTime);
            }
        }
    }

我们先跟踪需要立即执行的分支，看看它是如何请求vsync信号的

这里需要先提一下Choregrapher的创建，是通过getInstance()函数获取的，但其中并不是单利的实现，而是用ThreadLocal存储的线程本地变量

在初始化时，会调用Looper.myLooper()对Looper进行初始化，如果获取到的Looper对象是主线程的Looper,则将其Choregrapher实例保存在mMainInstance中

也就是说，不同的线程，创建的Choregraher对象也不一样

Choregrapher的初始化代码如下

// Thread local storage for the choreographer.  choregrapher为线程本地变量
    private static final ThreadLocal<Choreographer> sThreadInstance =
            new ThreadLocal<Choreographer>() {
        @Override
        protected Choreographer initialValue() {
            Looper looper = Looper.myLooper(); //创建当前线程的Looper对象
            //...
            Choreographer choreographer = new Choreographer(looper, VSYNC_SOURCE_APP);//给应用层处理的VSYNC信号
            if (looper == Looper.getMainLooper()) { //如果looper为主线程looper，则将choreographer设置mMainInstance
                mMainInstance = choreographer;
            }
            return choreographer;
        }
    };

再回到vysnc信号的注册流程中来，这里会判断Chorographer所在的线程是否是它的工作线程（根据是否是同一个Looper判断，注意是工作线程，不是主线程），如果是在异步线程中，则需要通过hander切换到工作线程去执行

代码如下

/frameworks/base/core/java/android/view/Choreographer.java

private void scheduleFrameLocked(long now) {
        if (!mFrameScheduled) {
            mFrameScheduled = true;
            if (USE_VSYNC) {
                if (isRunningOnLooperThreadLocked()) {//如果当前线程是Chorographer的工作线程（根据是否是同一个线程的Looper来判断）
                    scheduleVsyncLocked();
                } else {
                    Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_VSYNC); //发送消息到主线程执行
                    msg.setAsynchronous(true); //发送异步消息
                    mHandler.sendMessageAtFrontOfQueue(msg);
                }
            }
            //略...
        }
    }

我们这里暂时关注在工作线程的情况，这里会调用到scheduleVsyncLocked()函数，交给mDisplayEventReceiver的scheduleVsync()函数

此处的mDisplayEventReceiver是在Choreographer构造初始化的时候创建的，对应的类FrameDisplayEventReceiver是DisplayEventReceiver的子类对象

其初始化过程又调用了nativeInit()创建出对应的native层的DisplayEventReceiver对象,真正的函数调用是在这个类中实现的，scheduleVsync()函数也是交给native层去实现的，

其中会调用native层中会调用requestNextVsync()函数，请求下一个vsync信号，这里又涉及到另一个数据结构，DisplayEventConnection

这里面用到的mEventConnection是在DisplayEventReceiver的构造中通过SurfaceFlinger的binderProxy对象调用到createDisplayEventConnection()创建的

在SurfaceFlinger中，又调用到了Scheduler的createDisplayEventConnection()，最终的创建交给了EventThread来执行,代码如下

/frameworks/native/services/surfaceflinger/Scheduler/EventThread.cpp

sp<EventThreadConnection> EventThread::createEventConnection( //创建Connection对象（其实是一个bpbinder）
        ResyncCallback resyncCallback, ISurfaceComposer::ConfigChanged configChanged) const {
    return new EventThreadConnection(const_cast<EventThread*>(this), std::move(resyncCallback),
                                     configChanged);
}

Connection对应到的数据结构是EventThreadConnection，这个connection其实是一个binder的实体对象，用来跨进程传输的（在系统层和应用层之间传输）, EventThread会将connection维护在一个mDisplayEventConnections集合中

EventThread是在SurfaceFlinger中创建的，创建后会在在其工作线程（threadMain）循环获取mDisplayEventConnections中需要处理的connection回调，并调用dispatchEvent()函数向DisplayEventReceiver分发vsync事件，这里通过调用postEvent()-->sendEvents()进行事件的分发，此处使用BitTue进行写操作，持有receiveFd的一端即可收到消息进行读操作

/frameworks/native/libs/gui/DisplayEventReceiver.cpp

ssize_t DisplayEventReceiver::sendEvents(gui::BitTube* dataChannel,
        Event const* events, size_t count)
{   //此处使用BitTube通信,类似于管道，一个读描述符，一个写描述符，此处通过bitTube写入event数据，读的一端即可收到event数据
    return gui::BitTube::sendObjects(dataChannel, events, count);
}

此时，receiver便能收到注册的vsync信号的回调，执行到应用端FrameDisplayEventReceiver的onVsync()函数进行绘制了

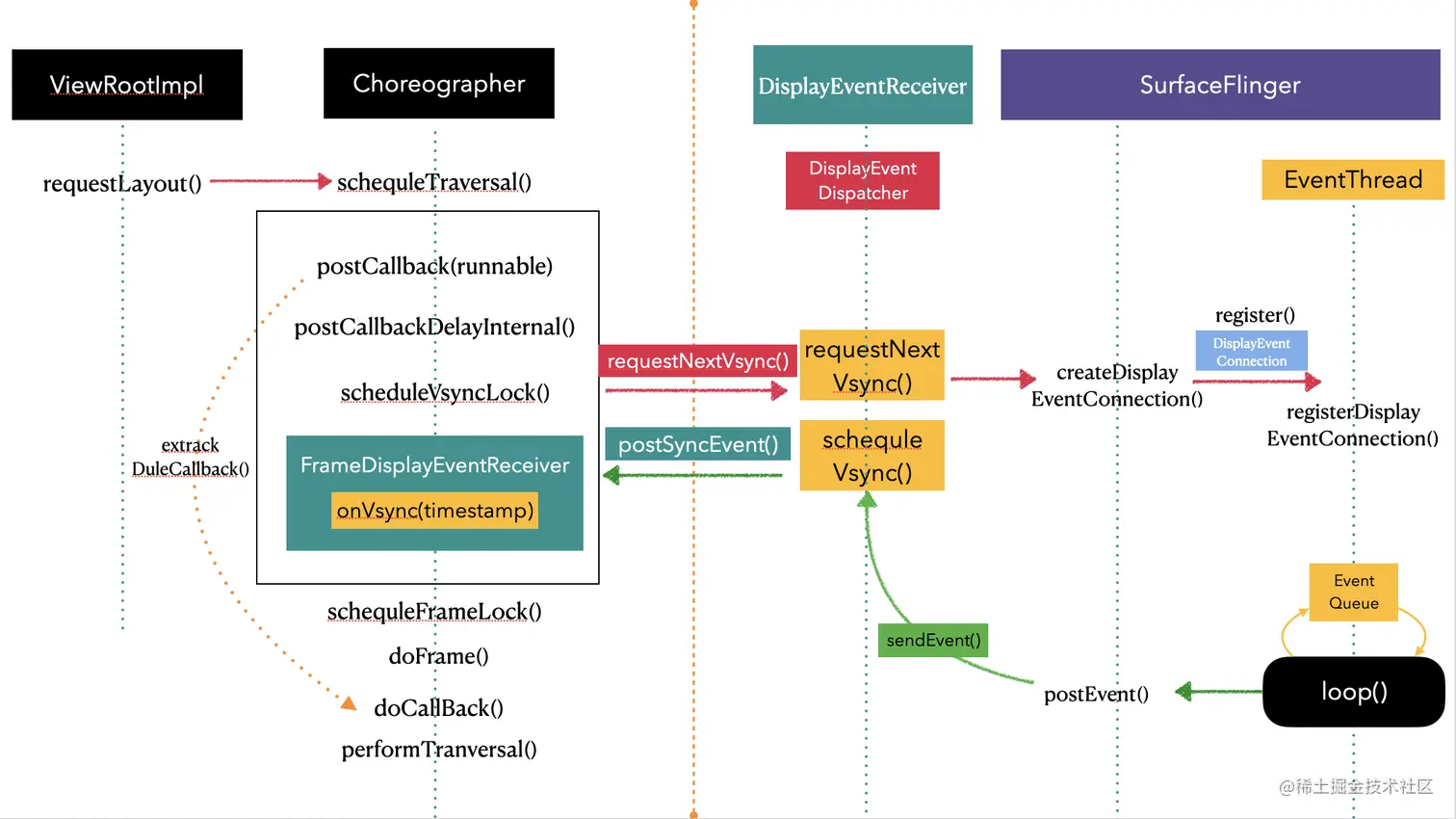

总结

前面分析了vsync信号的分发和接收的原理，在一个sync时钟周期内，只会触发一次重绘操作

整体上看，vsync的事件分发涉及应用端（Client）和服务端（SurfaceFlinger）两个进程的交互，SurfaceFlinger接收到硬件的vsync信号后，通过应用端注册的eventConnection，将其分发给应用端，处理具体的绘制流程

在应用端(Client)，又涉及到java层和native层的通信，这里主要是在DisplayEventReceiver的实现中有涉及，通过native层调用去请求sync信号

在服务端（SurfaceFlinger）会不断进行loop循环取到应该执行的回调函数进行vsync信号的分发，最终分发给客户端

UI为什么会卡顿？

分析完屏幕的重绘流程，我们再回过头来看，UI卡顿的原因，其实是因为在一个vsync时钟周期内没能完成绘制导致的

在开发过程中，一般是由于在主线程执行了大量的block操作导致的；另外也可能由于频繁创建内存导致频繁GC而导致主线程无法执行绘制的卡顿情况

在系统层，如果某一帧执行的绘制执行时间过长，就会产生跳帧的现象，如果绘制时间超过了30帧*16.6mills，系统会打印日志提示可能在主线程执行了过多的耗时操作

在activity中执行耗时操作超过5s会触发ANR（在ActivityThread中进行处理，弹出Dialog框进行提示）

如何解决UI卡顿？

以上说了卡顿在应用层面的两点原因

主线程block导致卡顿
频繁GC导致卡顿

针对到具体的优化业务中时，首先要分析是哪里产生了block导致卡顿。

比如四大组件的各个生命周期都是在主线程执行的，就要注意不要在主线程执行耗时操作，而是放到异步线程中执行

针对频繁GC导致的卡顿，一般是重复调用某个占用内存大的函数导致的，比如view的ondraw方法中不要频繁创建大内存的对象

如何监测UI卡顿？

针对卡顿监测，大概有以下几种思路可以做

通过替换主线程Looper的日志打印，计算事件的完成事件，如果超过了16mills，说明发生了卡顿问题
通过Choregrapher的getFps()获取到当前的帧率
要测量某个函数在主线程中耗时的时常，可以使用AOP切面进行无侵入的监测，计算各个函数的耗时
在发生ANR后，可以通过traces.text日志进行分析

写在最后

今天针对屏幕刷新机制进行了详细的源码探究，针对设备的不同，block的节点可能也会不同

在发生卡顿问题时，要分析性能的瓶颈点是在什么地方，先针对大量耗时的地方进行优化，再去针对细致的地方进行分析

我是释然，我们下期文章再见！
