深入解析 Flink 的算子链机制

作者：LittleMagic

“为什么我的 Flink 作业 Web UI 中只显示出了一个框，并且 Records Sent 和Records Received 指标都是 0 ？是我的程序写得有问题吗？”

Flink 算子链简介

笔者在 Flink 社区群里经常能看到类似这样的疑问。这种情况几乎都不是程序有问题，而是因为 Flink 的 operator chain ——即算子链机制导致的，即提交的作业的执行计划中，所有算子的并发实例（即 sub-task ）都因为满足特定条件而串成了整体来执行，自然就观察不到算子之间的数据流量了。

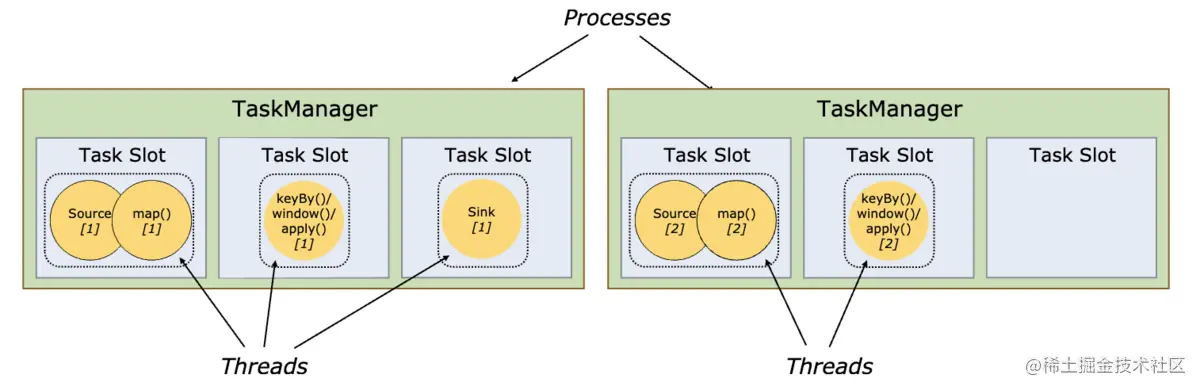

当然上述是一种特殊情况。我们更常见到的是只有部分算子得到了算子链机制的优化，如官方文档中出现过多次的下图所示，注意 Source 和 map() 算子。

算子链机制的好处是显而易见的：所有 chain 在一起的 sub-task 都会在同一个线程（即 TaskManager 的 slot）中执行，能够减少不必要的数据交换、序列化和上下文切换，从而提高作业的执行效率。

铺垫了这么多，接下来就通过源码简单看看算子链产生的条件，以及它是如何在 Flink Runtime 中实现的。

逻辑计划中的算子链

对 Flink Runtime 稍有了解的看官应该知道，Flink 作业的执行计划会用三层图结构来表示，即：

• StreamGraph —— 原始逻辑执行计划
• JobGraph —— 优化的逻辑执行计划（Web UI 中看到的就是这个）
• ExecutionGraph —— 物理执行计划

算子链是在优化逻辑计划时加入的，也就是由 StreamGraph 生成 JobGraph 的过程中。那么我们来到负责生成 JobGraph 的 o.a.f.streaming.api.graph.StreamingJobGraphGenerator 类，查看其核心方法 createJobGraph() 的源码。

private JobGraph createJobGraph() {
    // make sure that all vertices start immediately
    jobGraph.setScheduleMode(streamGraph.getScheduleMode());
    // Generate deterministic hashes for the nodes in order to identify them across
    // submission iff they didn't change.
    Map<Integer, byte[]> hashes = defaultStreamGraphHasher.traverseStreamGraphAndGenerateHashes(streamGraph);
    // Generate legacy version hashes for backwards compatibility
    List<Map<Integer, byte[]>> legacyHashes = new ArrayList<>(legacyStreamGraphHashers.size());
    for (StreamGraphHasher hasher : legacyStreamGraphHashers) {
        legacyHashes.add(hasher.traverseStreamGraphAndGenerateHashes(streamGraph));
    }
    Map<Integer, List<Tuple2<byte[], byte[]>>> chainedOperatorHashes = new HashMap<>();
    setChaining(hashes, legacyHashes, chainedOperatorHashes);

    setPhysicalEdges();
    // 略......

    return jobGraph;
}

可见，该方法会先计算出 StreamGraph 中各个节点的哈希码作为唯一标识，并创建一个空的 Map 结构保存即将被链在一起的算子的哈希码，然后调用 setChaining() 方法，如下源码所示。

<pre class="cm-s-default" style="color: rgb(55, 61, 65); margin: 0px; padding: 0px; background: none 0% 0% / auto repeat scroll padding-box border-box rgba(0, 0, 0, 0);">private void setChaining(Map<Integer, byte[]> hashes, List<Map<Integer, byte[]>> legacyHashes, Map<Integer, List<Tuple2<byte[], byte[]>>> chainedOperatorHashes) {    for (Integer sourceNodeId : streamGraph.getSourceIDs()) {        createChain(sourceNodeId, sourceNodeId, hashes, legacyHashes, 0, chainedOperatorHashes);    }}</pre>

可见是逐个遍历 StreamGraph 中的 Source 节点，并调用 createChain() 方法。createChain() 是逻辑计划层创建算子链的核心方法，完整源码如下，有点长。

private List<StreamEdge> createChain(
        Integer startNodeId,
        Integer currentNodeId,
        Map<Integer, byte[]> hashes,
        List<Map<Integer, byte[]>> legacyHashes,
        int chainIndex,
        Map<Integer, List<Tuple2<byte[], byte[]>>> chainedOperatorHashes) {
    if (!builtVertices.contains(startNodeId)) {
        List<StreamEdge> transitiveOutEdges = new ArrayList<StreamEdge>();
        List<StreamEdge> chainableOutputs = new ArrayList<StreamEdge>();
        List<StreamEdge> nonChainableOutputs = new ArrayList<StreamEdge>();

        StreamNode currentNode = streamGraph.getStreamNode(currentNodeId);
        for (StreamEdge outEdge : currentNode.getOutEdges()) {
            if (isChainable(outEdge, streamGraph)) {
                chainableOutputs.add(outEdge);
            } else {
                nonChainableOutputs.add(outEdge);
            }
        }

        for (StreamEdge chainable : chainableOutputs) {
            transitiveOutEdges.addAll(
                    createChain(startNodeId, chainable.getTargetId(), hashes, legacyHashes, chainIndex + 1, chainedOperatorHashes));
        }

        for (StreamEdge nonChainable : nonChainableOutputs) {
            transitiveOutEdges.add(nonChainable);
            createChain(nonChainable.getTargetId(), nonChainable.getTargetId(), hashes, legacyHashes, 0, chainedOperatorHashes);
        }

        List<Tuple2<byte[], byte[]>> operatorHashes =
            chainedOperatorHashes.computeIfAbsent(startNodeId, k -> new ArrayList<>());

        byte[] primaryHashBytes = hashes.get(currentNodeId);
        OperatorID currentOperatorId = new OperatorID(primaryHashBytes);

        for (Map<Integer, byte[]> legacyHash : legacyHashes) {
            operatorHashes.add(new Tuple2<>(primaryHashBytes, legacyHash.get(currentNodeId)));
        }

        chainedNames.put(currentNodeId, createChainedName(currentNodeId, chainableOutputs));
        chainedMinResources.put(currentNodeId, createChainedMinResources(currentNodeId, chainableOutputs));
        chainedPreferredResources.put(currentNodeId, createChainedPreferredResources(currentNodeId, chainableOutputs));

        if (currentNode.getInputFormat() != null) {
            getOrCreateFormatContainer(startNodeId).addInputFormat(currentOperatorId, currentNode.getInputFormat());
        }
        if (currentNode.getOutputFormat() != null) {
            getOrCreateFormatContainer(startNodeId).addOutputFormat(currentOperatorId, currentNode.getOutputFormat());
        }

        StreamConfig config = currentNodeId.equals(startNodeId)
                ? createJobVertex(startNodeId, hashes, legacyHashes, chainedOperatorHashes)
                : new StreamConfig(new Configuration());

        setVertexConfig(currentNodeId, config, chainableOutputs, nonChainableOutputs);

        if (currentNodeId.equals(startNodeId)) {
            config.setChainStart();
            config.setChainIndex(0);
            config.setOperatorName(streamGraph.getStreamNode(currentNodeId).getOperatorName());
            config.setOutEdgesInOrder(transitiveOutEdges);
            config.setOutEdges(streamGraph.getStreamNode(currentNodeId).getOutEdges());
            for (StreamEdge edge : transitiveOutEdges) {
                connect(startNodeId, edge);
            }
            config.setTransitiveChainedTaskConfigs(chainedConfigs.get(startNodeId));
        } else {
            chainedConfigs.computeIfAbsent(startNodeId, k -> new HashMap<Integer, StreamConfig>());
            config.setChainIndex(chainIndex);
            StreamNode node = streamGraph.getStreamNode(currentNodeId);
            config.setOperatorName(node.getOperatorName());
            chainedConfigs.get(startNodeId).put(currentNodeId, config);
        }

        config.setOperatorID(currentOperatorId);
        if (chainableOutputs.isEmpty()) {
            config.setChainEnd();
        }
        return transitiveOutEdges;
    } else {
        return new ArrayList<>();
    }
}

先解释一下方法开头创建的 3 个 List 结构：

• transitiveOutEdges：当前算子链在 JobGraph 中的出边列表，同时也是 createChain() 方法的最终返回值；
• chainableOutputs：当前能够链在一起的 StreamGraph 边列表；
• nonChainableOutputs：当前不能够链在一起的 StreamGraph 边列表。

接下来，从 Source 开始遍历 StreamGraph 中当前节点的所有出边，调用 isChainable() 方法判断是否可以被链在一起（这个判断逻辑稍后会讲到）。可以链接的出边被放入 chainableOutputs 列表，否则放入 nonChainableOutputs 列表。 对于 chainableOutputs 中的边，就会以这些边的直接下游为起点，继续递归调用createChain() 方法延展算子链。对于 nonChainableOutputs 中的边，由于当前算子链的延展已经到头，就会以这些“断点”为起点，继续递归调用 createChain() 方法试图创建新的算子链。也就是说，逻辑计划中整个创建算子链的过程都是递归的，亦即实际返回时，是从 Sink 端开始返回的。

然后要判断当前节点是不是算子链的起始节点。如果是，则调用 createJobVertex()方法为算子链创建一个 JobVertex（ 即 JobGraph 中的节点），也就形成了我们在Web UI 中看到的 JobGraph 效果：

最后，还需要将各个节点的算子链数据写入各自的 StreamConfig 中，算子链的起始节点要额外保存下 transitiveOutEdges。StreamConfig 在后文的物理执行阶段会再次用到。

形成算子链的条件

来看看 isChainable() 方法的代码。

public static boolean isChainable(StreamEdge edge, StreamGraph streamGraph) {
    StreamNode upStreamVertex = streamGraph.getSourceVertex(edge);
    StreamNode downStreamVertex = streamGraph.getTargetVertex(edge);

    StreamOperatorFactory<?> headOperator = upStreamVertex.getOperatorFactory();
    StreamOperatorFactory<?> outOperator = downStreamVertex.getOperatorFactory();

    return downStreamVertex.getInEdges().size() == 1
            && outOperator != null
            && headOperator != null
            && upStreamVertex.isSameSlotSharingGroup(downStreamVertex)
            && outOperator.getChainingStrategy() == ChainingStrategy.ALWAYS
            && (headOperator.getChainingStrategy() == ChainingStrategy.HEAD ||
                headOperator.getChainingStrategy() == ChainingStrategy.ALWAYS)
            && (edge.getPartitioner() instanceof ForwardPartitioner)
            && edge.getShuffleMode() != ShuffleMode.BATCH
            && upStreamVertex.getParallelism() == downStreamVertex.getParallelism()
            && streamGraph.isChainingEnabled();
}

由此可得，上下游算子能够 chain 在一起的条件还是非常苛刻的（老生常谈了），列举如下：

• 上下游算子实例处于同一个 SlotSharingGroup 中（之后再提）；
• 下游算子的链接策略（ChainingStrategy）为 ALWAYS ——既可以与上游链接，也可以与下游链接。我们常见的 map()、filter() 等都属此类；
• 上游算子的链接策略为 HEAD 或 ALWAYS。HEAD 策略表示只能与下游链接，这在正常情况下是 Source 算子的专属；
• 两个算子间的物理分区逻辑是 ForwardPartitioner ，可参见之前写过的《聊聊Flink DataStream 的八种物理分区逻辑》；
• 两个算子间的 shuffle 方式不是批处理模式；
• 上下游算子实例的并行度相同；
• 没有禁用算子链。

禁用算子链

用户可以在一个算子上调用 startNewChain() 方法强制开始一个新的算子链，或者调用 disableOperatorChaining() 方法指定它不参与算子链。代码位于 SingleOutputStreamOperator 类中，都是通过改变算子的链接策略实现的。

@PublicEvolving
public SingleOutputStreamOperator<T> disableChaining() {
    return setChainingStrategy(ChainingStrategy.NEVER);
}

@PublicEvolving
public SingleOutputStreamOperator<T> startNewChain() {
    return setChainingStrategy(ChainingStrategy.HEAD);
}

如果要在整个运行时环境中禁用算子链，调用 StreamExecutionEnvironment.disableOperatorChaining() 方法即可。

物理计划中的算子链

在 JobGraph 转换成 ExecutionGraph 并交由 TaskManager 执行之后，会生成调度执行的基本任务单元 ——StreamTask，负责执行具体的 StreamOperator 逻辑。在StreamTask.invoke() 方法中，初始化了状态后端、checkpoint 存储和定时器服务之后，可以发现：

operatorChain = new OperatorChain<>(this, recordWriters);
headOperator = operatorChain.getHeadOperator();

构造出了一个 OperatorChain 实例，这就是算子链在实际执行时的形态。解释一下OperatorChain 中的几个主要属性。

private final StreamOperator<?>[] allOperators;
private final RecordWriterOutput<?>[] streamOutputs;
private final WatermarkGaugeExposingOutput<StreamRecord<OUT>> chainEntryPoint;
private final OP headOperator;

• headOperator：算子链的第一个算子，对应 JobGraph 中的算子链起始节点；
• allOperators：算子链中的所有算子，倒序排列，即 headOperator 位于该数组的末尾；
• streamOutputs：算子链的输出，可以有多个；
• chainEntryPoint：算子链的“入口点”，它的含义将在后文说明。

由上可知，所有 StreamTask 都会创建 OperatorChain。如果一个算子无法进入算子链，也会形成一个只有 headOperator 的单个算子的 OperatorChain。 OperatorChain 构造方法中的核心代码如下。

StreamEdge outEdge = outEdgesInOrder.get(i);
    RecordWriterOutput<?> streamOutput = createStreamOutput(
        recordWriters.get(i),
        outEdge,
        chainedConfigs.get(outEdge.getSourceId()),
        containingTask.getEnvironment());
    this.streamOutputs[i] = streamOutput;
    streamOutputMap.put(outEdge, streamOutput);
}

// we create the chain of operators and grab the collector that leads into the chain
List<StreamOperator<?>> allOps = new ArrayList<>(chainedConfigs.size());
this.chainEntryPoint = createOutputCollector(
    containingTask,
    configuration,
    chainedConfigs,
    userCodeClassloader,
    streamOutputMap,
    allOps);

if (operatorFactory != null) {
    WatermarkGaugeExposingOutput<StreamRecord<OUT>> output = getChainEntryPoint();
    headOperator = operatorFactory.createStreamOperator(containingTask, configuration, output);
    headOperator.getMetricGroup().gauge(MetricNames.IO_CURRENT_OUTPUT_WATERMARK, output.getWatermarkGauge());
} else {
    headOperator = null;
}

// add head operator to end of chain
allOps.add(headOperator);
this.allOperators = allOps.toArray(new StreamOperator<?>[allOps.size()]);

首先会遍历算子链整体的所有出边，并调用 createStreamOutput() 方法创建对应的下游输出 RecordWriterOutput。然后就会调用 createOutputCollector() 方法创建物理的算子链，并返回 chainEntryPoint，这个方法比较重要，部分代码如下。

 StreamTask<?, ?> containingTask,
        StreamConfig operatorConfig,
        Map<Integer, StreamConfig> chainedConfigs,
        ClassLoader userCodeClassloader,
        Map<StreamEdge, RecordWriterOutput<?>> streamOutputs,
        List<StreamOperator<?>> allOperators) {
    List<Tuple2<WatermarkGaugeExposingOutput<StreamRecord<T>>, StreamEdge>> allOutputs = new ArrayList<>(4);

    // create collectors for the network outputs
    for (StreamEdge outputEdge : operatorConfig.getNonChainedOutputs(userCodeClassloader)) {
        @SuppressWarnings("unchecked")
        RecordWriterOutput<T> output = (RecordWriterOutput<T>) streamOutputs.get(outputEdge);
        allOutputs.add(new Tuple2<>(output, outputEdge));
    }

    // Create collectors for the chained outputs
    for (StreamEdge outputEdge : operatorConfig.getChainedOutputs(userCodeClassloader)) {
        int outputId = outputEdge.getTargetId();
        StreamConfig chainedOpConfig = chainedConfigs.get(outputId);
        WatermarkGaugeExposingOutput<StreamRecord<T>> output = createChainedOperator(
            containingTask,
            chainedOpConfig,
            chainedConfigs,
            userCodeClassloader,
            streamOutputs,
            allOperators,
            outputEdge.getOutputTag());
        allOutputs.add(new Tuple2<>(output, outputEdge));
    }
    // 以下略......
}

该方法从上一节提到的 StreamConfig 中分别取出出边和链接边的数据，并创建各自的 Output。出边的 Output 就是将数据发往算子链之外下游的 RecordWriterOutput，而链接边的输出要靠 createChainedOperator() 方法。

private <IN, OUT> WatermarkGaugeExposingOutput<StreamRecord<IN>> createChainedOperator(
        StreamTask<?, ?> containingTask,
        StreamConfig operatorConfig,
        Map<Integer, StreamConfig> chainedConfigs,
        ClassLoader userCodeClassloader,
        Map<StreamEdge, RecordWriterOutput<?>> streamOutputs,
        List<StreamOperator<?>> allOperators,
        OutputTag<IN> outputTag) {
    // create the output that the operator writes to first. this may recursively create more operators
    WatermarkGaugeExposingOutput<StreamRecord<OUT>> chainedOperatorOutput = createOutputCollector(
        containingTask,
        operatorConfig,
        chainedConfigs,
        userCodeClassloader,
        streamOutputs,
        allOperators);

    // now create the operator and give it the output collector to write its output to
    StreamOperatorFactory<OUT> chainedOperatorFactory = operatorConfig.getStreamOperatorFactory(userCodeClassloader);
    OneInputStreamOperator<IN, OUT> chainedOperator = chainedOperatorFactory.createStreamOperator(
            containingTask, operatorConfig, chainedOperatorOutput);

    allOperators.add(chainedOperator);

    WatermarkGaugeExposingOutput<StreamRecord<IN>> currentOperatorOutput;
    if (containingTask.getExecutionConfig().isObjectReuseEnabled()) {
        currentOperatorOutput = new ChainingOutput<>(chainedOperator, this, outputTag);
    }
    else {
        TypeSerializer<IN> inSerializer = operatorConfig.getTypeSerializerIn1(userCodeClassloader);
        currentOperatorOutput = new CopyingChainingOutput<>(chainedOperator, inSerializer, outputTag, this);
    }

    // wrap watermark gauges since registered metrics must be unique
    chainedOperator.getMetricGroup().gauge(MetricNames.IO_CURRENT_INPUT_WATERMARK, currentOperatorOutput.getWatermarkGauge()::getValue);
    chainedOperator.getMetricGroup().gauge(MetricNames.IO_CURRENT_OUTPUT_WATERMARK, chainedOperatorOutput.getWatermarkGauge()::getValue);
    return currentOperatorOutput;
}

我们一眼就可以看到，这个方法递归调用了上述 createOutputCollector() 方法，与逻辑计划阶段类似，通过不断延伸 Output 来产生 chainedOperator（即算子链中除了headOperator 之外的算子），并逆序返回，这也是 allOperators 数组中的算子顺序为倒序的原因。

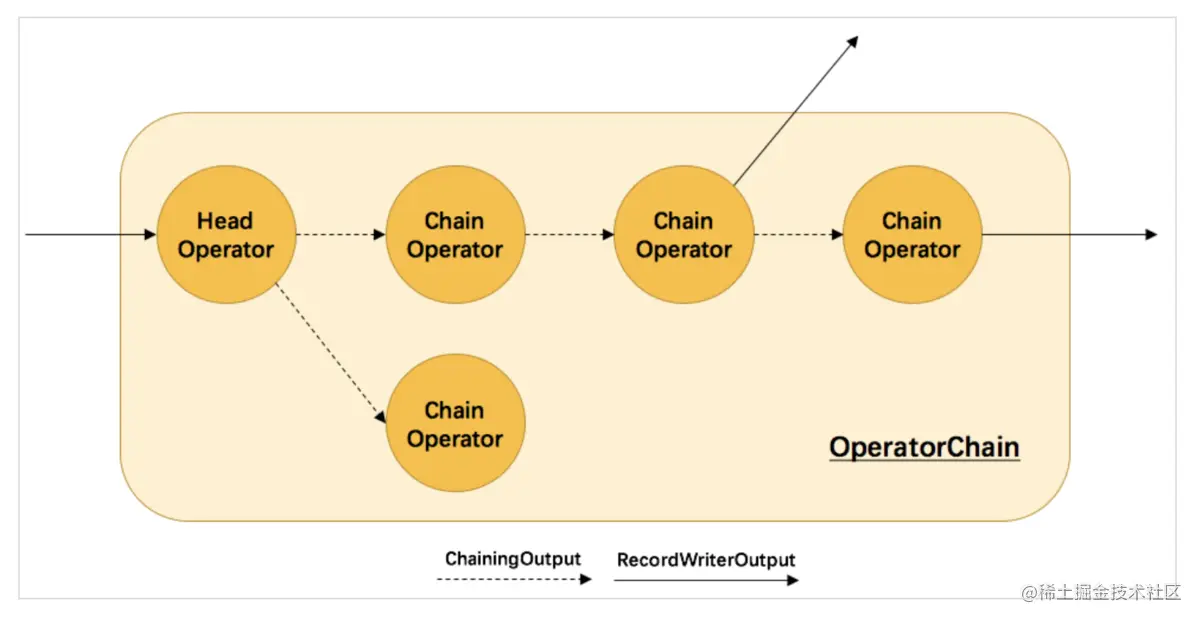

chainedOperator 产生之后，将它们通过 ChainingOutput 连接起来，形成如下图所示的结构。

图片来自：wuchong.me/blog/2016/0…

最后来看看 ChainingOutput.collect() 方法是如何输出数据流的。

@Override
public void collect(StreamRecord<T> record) {
    if (this.outputTag != null) {
        // we are only responsible for emitting to the main input
        return;
    }
    pushToOperator(record);
}

@Override
public <X> void collect(OutputTag<X> outputTag, StreamRecord<X> record) {
    if (this.outputTag == null || !this.outputTag.equals(outputTag)) {
        // we are only responsible for emitting to the side-output specified by our
        // OutputTag.
        return;
    }
    pushToOperator(record);
}

protected <X> void pushToOperator(StreamRecord<X> record) {
    try {
        // we know that the given outputTag matches our OutputTag so the record
        // must be of the type that our operator expects.
        @SuppressWarnings("unchecked")
        StreamRecord<T> castRecord = (StreamRecord<T>) record;
        numRecordsIn.inc();
        operator.setKeyContextElement1(castRecord);
        operator.processElement(castRecord);
    }
    catch (Exception e) {
        throw new ExceptionInChainedOperatorException(e);
    }
}

可见是通过调用链接算子的 processElement() 方法，直接将数据推给下游处理了。也就是说，OperatorChain 完全可以看做一个由 headOperator 和 streamOutputs组成的单个算子，其内部的 chainedOperator 和 ChainingOutput 都像是被黑盒遮蔽，同时没有引入任何 overhead。

打通了算子链在执行层的逻辑，看官应该会明白 chainEntryPoint 的含义了。由于它位于递归返回的终点，所以它就是流入算子链的起始 Output，即上图中指向 headOperator 的 RecordWriterOutput。

文章转载自简书，作者：LittleMagic。 原文链接：www.jianshu.com/p/799744e34…
