容器网络的解决方案

跨节点的容器网络要解决两个问题：

容器如何分配IP

flannel设计了一种全局的网络地址分配机制，即使用etcd存储网段和节点之间的关系，然后flannel配置各个节点上的Docker（或其他容器工具），只在分配到当前节点的网段里选择容器IP地址。这样就确保了IP地址分配的全局唯一性。
容器IP地址如何路由
1. overlay网络
  - vxlan
  - udp
2. 直接路由
  - host-gateway

在overlay网络模式下，不论是UDP模式还是VXLAN模式，容器发送到网络中的数据包都会进行封包操作，这就难免会对性能造成一定的影响。在host-hateway模式下flannel通过在各个节点上运行的agent将容器网络的路由信息刷到主机的路由表上，目标容器的宿主机IP就是吓一跳地址，然而flannel只能修改各个主机的路由表，一旦主机之间隔了其他路由设备，比如三层路由器，这个包就会在路由设备上被丢掉。这样一来，Host-Gateway的模式就只能用于二层直接可达的网络。由于广播风暴问题，这种网络通常都是较小规模的。这篇文章将会介绍另一种基于直接路由方式的容器网络方案。

Calico

Calico主要组件

Calico和hots-gateway模式很类似，都是通过在宿主机增加路由规则实现容器组网，但是Calico并不像Flannel那样通过Etcd和宿主的Flanned维护路由信息，而是使用BGP协议（边界网关协议） 在集群内分发路由信息。

Felix

Felix是一个守护程序（在k8s中以DeaemonSe部署），以agent形式运行在宿主机上，负责刷新主机路由表信息，维护网络接口和报告主机状态等工作。

BGPClient

BGPClinet的作用是读取Felix编写到内核中的路由信息，并将路由信息分发到集群中的其他节点。

Calico工作原理

以容器1访问容器2为例，先进入容器1查看它的路由表和网络配置。

root@nginx-deployment-6b474476c4-p82xb:/# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
3: eth0@if4: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1440 qdisc noqueue state UP group default
    link/ether f6:64:05:f3:4b:be brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.16.123.5/32 brd 172.16.123.5 scope global eth0
       valid_lft forever preferred_lft forever
4: tunl0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1000
    link/ipip 0.0.0.0 brd 0.0.0.0

可以看到容器1的IP地址为172.16.123.5/32，而MAC地址为ff:ff:ff:ff:ff:ff，这明显是一个固定的MAC地址，因为Calico不关心二层的MAC地址，只关心三层的IP地址。

当容器1执行ping 172.16.215.3/32时，因为两者不在同一网络内，所以容器1会查看自己的路由表。

root@nginx-deployment-6b474476c4-p82xb:/# ip route
default via 169.254.1.1 dev eth0
169.254.1.1 dev eth0 scope link

容器的的所有报文都会通过eth0发送到下一跳169.254.1.1，容器需要知道下一跳的MAC地址，那ARP请求发送到哪里那。eth0是veth pair 的一端，那它的另一端在哪那。我们可以通过ethtool -S eth0列出对端网卡的index。

root@nginx-deployment-6b474476c4-p82xb:/# ethtool -S eth0
NIC statistics:
    peer_ifindex: 4
    rx_queue_0_xdp_packets: 0
    rx_queue_0_xdp_bytes: 0
    rx_queue_0_xdp_drops: 0

主机上index为4的网卡

root@work2:/home/work2/Desktop# ip addr
4: cali85354e41ec1@if3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1440 qdisc noqueue state UP group default
   link/ether ee:ee:ee:ee:ee:ee brd ff:ff:ff:ff:ff:ff link-netnsid 0
   inet6 fe80::ecee:eeff:feee:eeee/64 scope link
      valid_lft forever preferred_lft forever

这块网卡并没有IP第地址，它接收到查询169.254.1.1的ARP报文会进行"代答"，即将自己的MAC地址告诉容器1，后续报文则会转发给主机处理。

root@work2:/home/work2/Desktop# cat /proc/sys/net/ipv4/conf/cali85354e41ec1/proxy_arp
1

主机上的calixx网卡接收到报文后，再根据路由表转发

root@work2:/home/work2/Desktop# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.2.2     0.0.0.0         UG    100    0        0 ens33
169.254.0.0     0.0.0.0         255.255.0.0     U     1000   0        0 ens33
172.16.123.0    0.0.0.0         255.255.255.192 U     0      0        0 *
172.16.123.5    0.0.0.0         255.255.255.255 UH    0      0        0 cali85354e41ec1
172.16.123.6    0.0.0.0         255.255.255.255 UH    0      0        0 cali35e3a5cb80b
172.16.215.0    192.168.2.132   255.255.255.192 UG    0      0        0 tunl0
172.16.243.192  192.168.2.131   255.255.255.192 UG    0      0        0 tunl0
172.17.0.0      0.0.0.0         255.255.0.0     U     0      0        0 docker0
192.168.2.0     0.0.0.0         255.255.255.0   U     100    0        0 ens33

接下来数据包会通过tun0设备发送到下一跳，也就是容器2的宿主机192.168.2.132/32。当数据包到达宿主机时，会先经过iptables规则，如果被iptables拦截那么数据包将会被丢弃。然后通过路由表转发，接着从cali34af9914629网卡，发送到容器2。

# 容器2宿主机路由表
root@work1:/home/work1/Desktop# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.2.2     0.0.0.0         UG    100    0        0 ens33
169.254.0.0     0.0.0.0         255.255.0.0     U     1000   0        0 ens33
172.16.123.0    192.168.2.133   255.255.255.192 UG    0      0        0 tunl0
172.16.215.0    0.0.0.0         255.255.255.192 U     0      0        0 *
172.16.215.3    0.0.0.0         255.255.255.255 UH    0      0        0 cali34af9914629
172.16.243.192  192.168.2.131   255.255.255.192 UG    0      0        0 tunl0
172.17.0.0      0.0.0.0         255.255.0.0     U     0      0        0 docker0
192.168.2.0     0.0.0.0         255.255.255.0   U     100    0        0 ens33

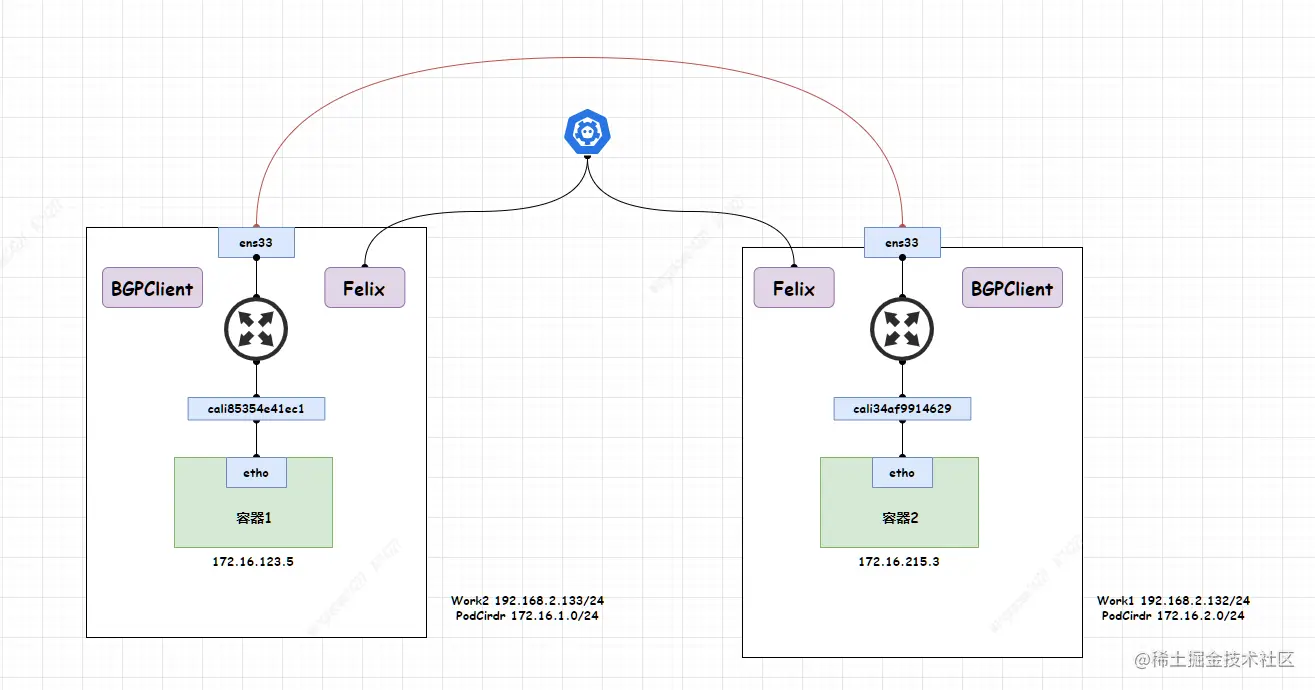

以上过程如下图所示

IPIP模式

通过上面的分析可以看出calico和host一样要求二层网络是可达的，但是在实际的部署中集群的网络通常划分在不同的网段中，calico如何处理跨网段通信那。在这种情况下就需要为Calico打开IPIP模式。

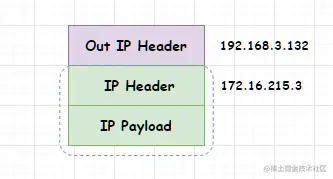

在IPIP模式下，calico会使用tunl0设备，tunl0是一个ip隧道设备，通过上面的路由表发现，IP包会被tunl0设备接管。tunl0设备会将IP包封装为宿主机IP包。经过封装后的IP包，如下图所示

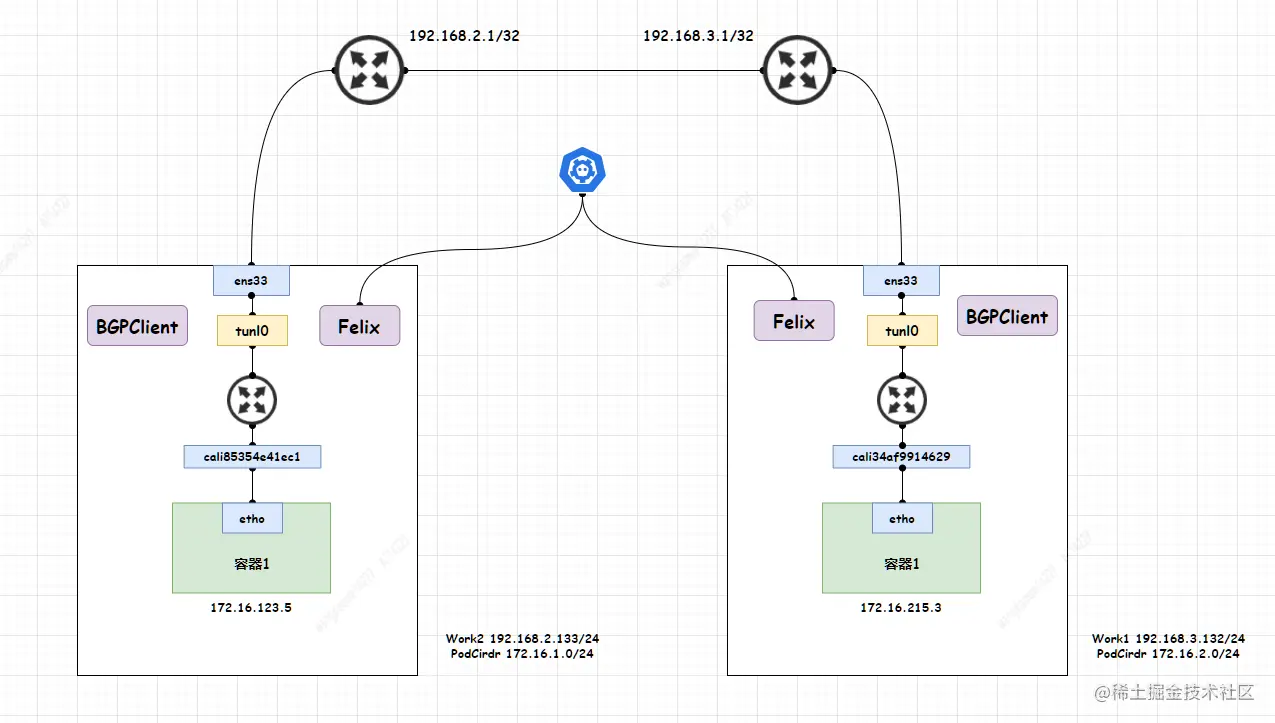

这样新的IP包就可以通过宿主机路由器发送了，如下图所示

Cailco在IPIP模式下会进行封包，也会对性能造成一定的影响，但是相对Flannel的VXLAN模式来说要好一些。

BGP Route Reflector

在默认配置下每台宿主机的BGPClient需要和集群所有的BGPClient建立连接，进行路由信息交换，随着集群规模的扩大，集群的网络将会面临巨大的压力并且宿主机的路由表也会变的过大。所以在大规模的集群中，通常使用BGP Route Reflector充当BGP客户端连接的中心点，从而避免与互联网中的每个BGP客户端进行通信。Calico使用BGP Route Reflector是为了减少给定一个BGP客户端与集群其他BGP客户端的连接。用户也可以同时部署多个BGP Route Reflector服务实现高可用。Route Reflector仅仅是协助管理BGP网络，并没有工作负载的数据包经过它们。
