🔥Serverless 微服务优雅关机实践| 🏆 技术专题第七期征文

应对业务服务的发布和服务升级时,线上出现问题的可能性很高,就 Serverless 架构下讨论如何保障上线过程中服务的优雅下线

Solomon_肖哥弹架构 跟大家“弹弹” 如何更加优雅的进行服务下线,贯穿南北与东西流量的调度方案。

平时发布过程否遇到以下问题:

  • 发布过程中,出现正在执行的请求被中断
  • 下游服务节点已经下线,上游依然继续调用已经下线的节点导致请求报错,进而导致业务异常
  • 发布过程造成数据不一致,需要对脏数据进行修复。

通常发版安排在凌晨两三点,在业务流量比较小的时候。那如何解决上面的问题,如何保证应用发布过程稳定、高效,保证业务无损。

场景分析

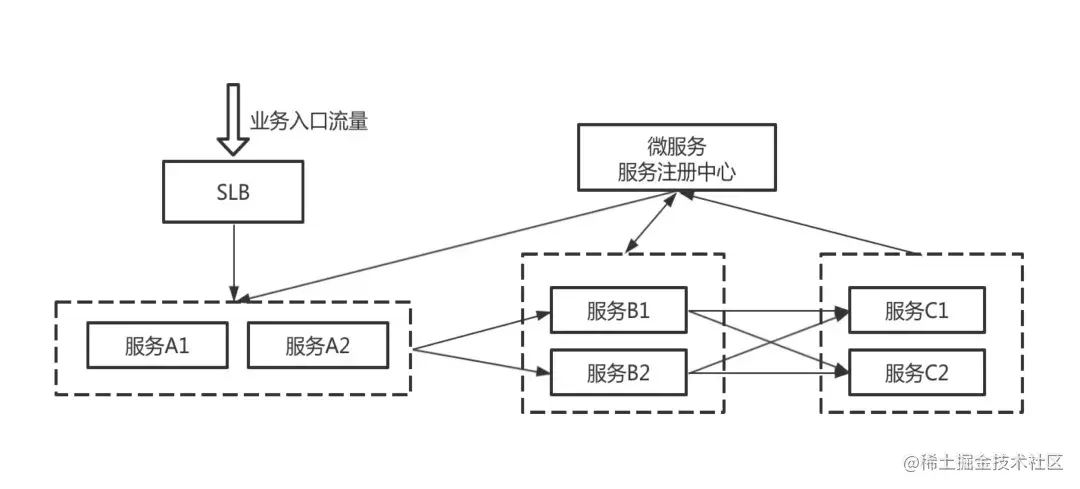

上图描述了我们使用微服务架构开发应用的一个常见场景,我们先看下这个场景的服务调用关系:

  • 服务 B、C 把服务注册到注册中心,服务 A、B 从注册中心发现需要调用的服务;
  • 业务流量从负载均衡打到服务 A,在 SLB 上配置服务 A 实例的健康检查,当服务 A 有实例停机的时候,相应的实例从 SLB 摘掉;服务 A 调用服务 B,服务 B 再调用服务 C;

上图有两类流量

  • 南北向流量:
    • 即通过 SLB 转发到后端服务器的业务流量,如业务流量 -> SLB -> A 的调用路径
  • 东西向流量:
    • 通过注册中心服务中心服务发现来调用的流量,如 A -> B 的调用路径

南北向流量

南北向流量问题

当服务 A 发布的时候,服务 A1 实例停机后,SLB 根据健康检查探测到服务 A1 下线,然后把实例从 SLB 摘掉。实例 A1 依赖 SLB 的健康检查从 SLB 上摘掉,一般需要几秒到十几秒的时间,在这个过程中,如果 SLB 有持续的流量打入,就会造成一些请求继续路由到实例 A1,导致请求失败;

服务 A 在发布的过程中,如何保证经过 SLB 的流量不报错?我们接着看下 SAE 是如何做的。

南北向流量优雅升级方案

请求失败的原因在于后端服务实例先停止掉,然后才从 SLB 摘掉,那我们是不是可以先从 SLB 摘掉服务实例,然后再对实例进行升级呢?

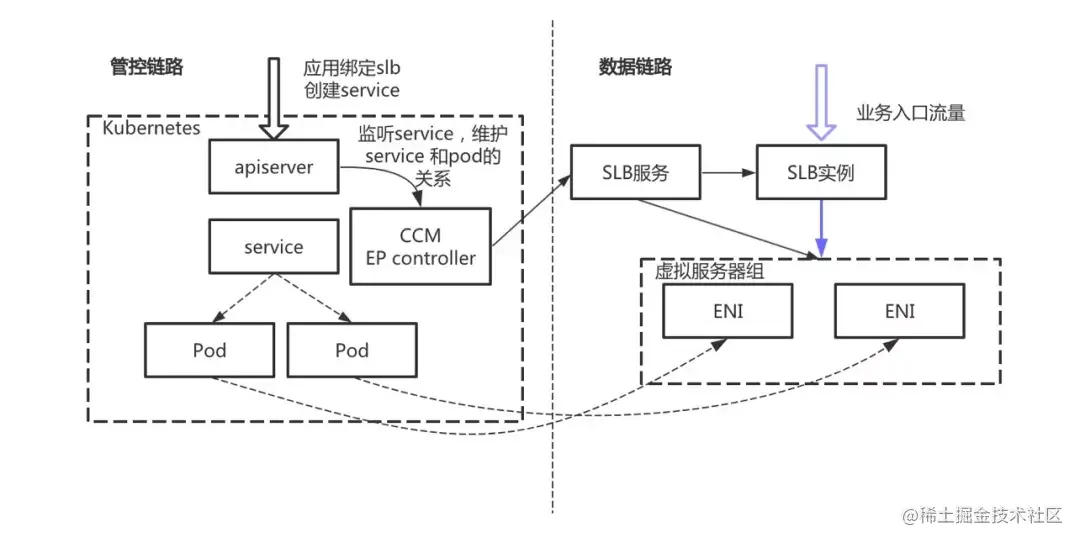

按照这个思路,SAE 基于 K8S service 的能力给出了一种方案

  • 当用户在通过 SAE 为应用绑定 SLB 时,SAE 会在集群中创建一个 service 资源,并把应用的实例和 service 关联,CCM 组件会负责 SLB 的购买、SLB 虚拟服务器组的创建,并且把应用实例关联的 ENI 网卡添加到虚拟服务器组中,用户可以通过 SLB 来访问应用实例;
  • 当应用发布时,CCM 会先把实例对应的 ENI 从虚拟服务器组中摘除,然后再对实例进行升级,从而保证流量不丢失。

这就是 SAE 对于应用升级过程中关于南北向流量的保障方案。

东西向流量

东西向流量问题

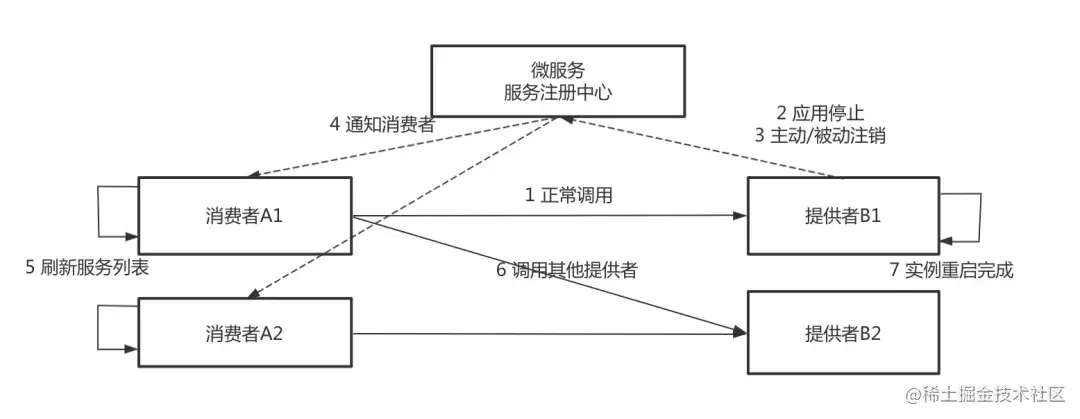

在传统的发布流程中,服务提供者停止再启动,服务消费者感知到服务提供者节点停止的流程如下:

  1. 服务发布前,消费者根据负载均衡规则调用服务提供者,业务正常。
  2. 服务提供者 B 需要发布新版本,先对其中的一个节点进行操作,首先是停止 java 进程。
  3. 服务停止过程,又分为主动注销和被动注销,主动注销是准实时的,被动注销的时间由不同的注册中心决定,最差的情况会需要 1 分钟。
    • 如果应用是正常停止,Spring Cloud 和 Dubbo 框架的 Shutdown Hook 能正常被执行,这一步的耗时可以忽略不计。
    • 如果应用是非正常停止,比如直接使用 kill -9 停止,或者 Docker 镜像构建的时候 java 应用不是 1 号进程且没有把 kill 信号传递给应用。那么服务提供者不会主动去注销服务节点,而是在超过一段时间后由于心跳超时而被动地被注册中心摘除。
  4. 服务注册中心通知消费者,其中的一个服务提供者节点已下线。包含推送和轮询两种方式,推送可以认为是准实时的,轮询的耗时由服务消费者轮询间隔决定,最差的情况下需要 1 分钟。
  5. 服务消费者刷新服务列表,感知到服务提供者已经下线了一个节点,这一步对于 Dubbo 框架来说不存在,但是 Spring Cloud 的负载均衡组件 Ribbon 默认的刷新时间是 30 秒 ,最差情况下需要耗时 30 秒。
  6. 服务消费者不再调用已经下线的节点。

从第 2 步到第 6 步的过程中,Eureka 在最差的情况下需要耗时 2 分钟,Nacos 在最差的情况下需要耗时 50 秒。在这段时间内,请求都有可能出现问题,所以发布时会出现各种报错,同时还影响用户的体验,发布后又需要修复执行到一半的脏数据。最后不得不每次发版都安排在凌晨两三点发布,心惊胆颤,睡眠不足,苦不堪言。

东西向流量优雅升级方案

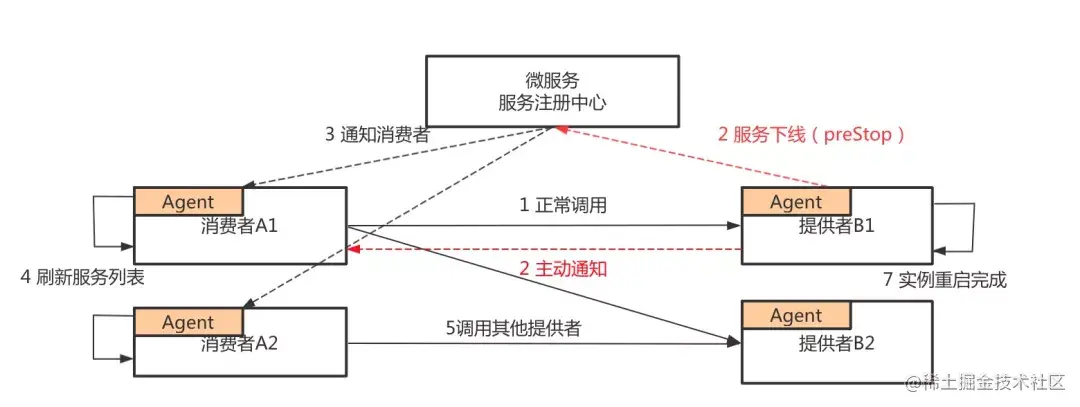

在传统发布流程中,客户端有一个服务调用报错期,原因就是客户端没有及时感知到服务端下线的实例。在传统发布流程中,主要是借助注册中心通知消费者来更新服务提供者列表,那能不能绕过注册中心,服务提供者直接通知服务消费者呢?答案是肯定的,我们主要做了两件事情:

  • 服务提供者应用在发布前后主动向注册中心注销应用,并将应用标记为已下线的状态;将原来的停止进程阶段注销服务变成了 prestop 阶段注销服务。
  • 在接收到服务消费者请求时,首先会正常处理本次调用,并通知服务消费者此节点已下线,服务消费者会立即从调用列表删除此节点;在这之后,服务消费者不再调用已经下线的节点。这是将原来的依赖于 注册中心推送,做到了服务提供者直接通知消费者从调用列表中摘除自己。

通过上面这个方案,就使得下线感知的时间大大减短,从原来的分钟级别做到准实时,确保应用在下线时能做到业务无损。

分批发布和灰度发布

上文介绍的是 SAE 在处理优雅下线方面的一些能力,在应用升级的过程中,只有实例的优雅下线是不够的,还需要有一套配套的发布策略,保证我们新业务是可用的,SAE 提供分批发布和灰度发布的能力,可以使得应用的发布过程更加省心省力;

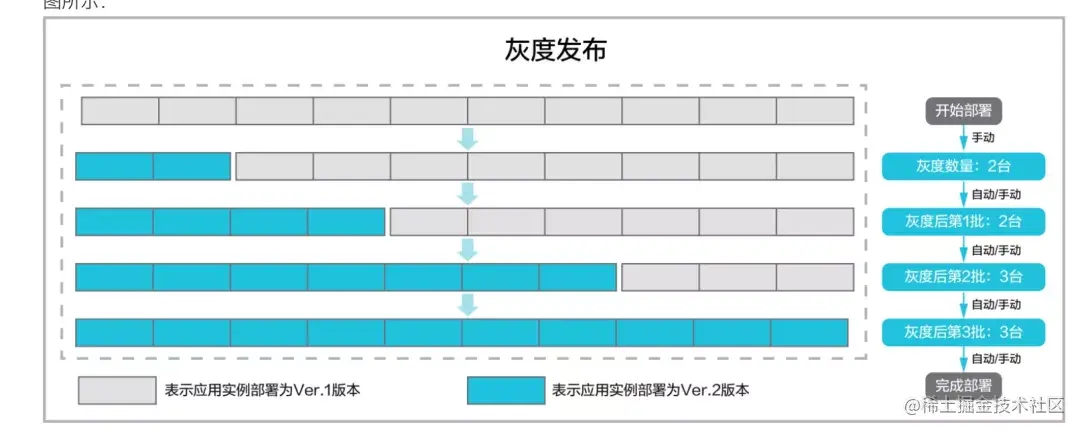

我们先介绍下灰度发布,某应用包含 10 个应用实例,每个应用实例的部署版本为 Ver.1 版本,现需将每个应用实例升级为 Ver.2 版本。

从图中可以看出,在发布的过程中先灰度 2 台实例,在确认业务正常后,再分批发布剩余的实例,发布的过程中始终有实例处于运行状态,实例升级过程中依照上面的方案,每个实例都有优雅下线的过程,这就保证了业务无损。

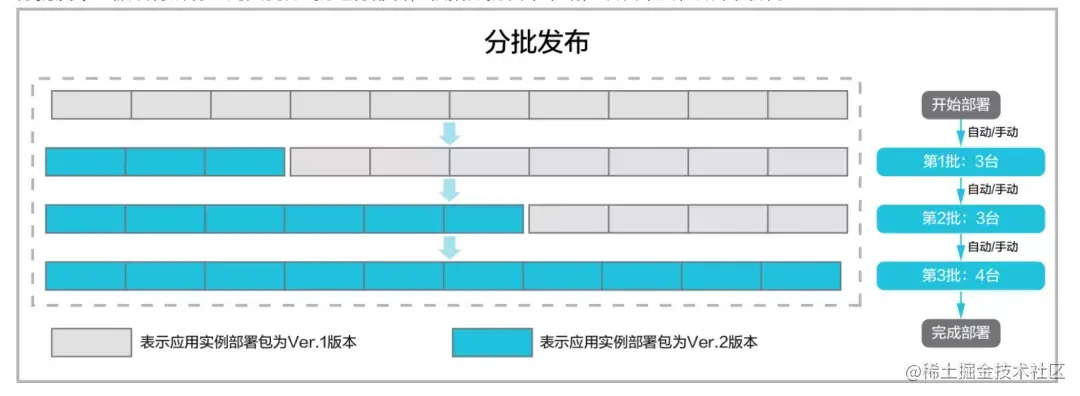

再来看下分批发布,分批发布支持手动、自动分批;还是上面的 10 个应用实例,假设将所有应用实例分 3 批进行部署,根据分批发布策略,该发布流程如图所示,就不再具体介绍了。
