推荐系统中CTR排序模型汇总(LR,GBDT,FM,FFM,MLR,Deep and wide,Deep and cross,deepFM,XDeepFM,PN

2020-10-24 4,439 阅读7分钟

1. CTR概念

CTR, click through rate，指广告被点击次数 / 广告显示次数。

CTR预估模型公式： $y = f(x)$ , $y \in [0, 1]$ , 表示广告被点击的概率。

以下将介绍 LR, GBDT, FM, FFM, MLR, Deep and wide, Deep and Cross, deepFM, XDeepFM, PNN, NFM, AFM模型在CTR中的应用。

2. CTR 传统预估模型

2.1 LR

LR，logistic regression，是CTR预估模型的最基本模型，适用海量的高维离散特征。

f(x) = \frac{1}{ 1 + e^{-\theta^T X}}

其中， $\theta = (\theta_0, \theta_1,..., \theta_n)$

也可以表示为：

f(x)= logstics (linear (X))

LR 的优势，处理离散化特征，模型简单，容易实现分布式计算。

LR变种，Google的FTRL，可看做 LR + 正则化 + 特定优化方法。

FTRL算法的公式：

\mathbf{w}_{t+1}=\underset{\mathbf{w}}{\arg \min }\left(\sum_{s=1}^{t} \mathbf{g}_{s} \cdot \mathbf{w}+\frac{1}{2} \sum_{s=1}^{t} \sigma_{s}\left\|\mathbf{w}-\mathbf{w}_{s}\right\|_{2}^{2}+\lambda_{1}\|\mathbf{w}\|_{1}\right)

在这里插入图片描述

LR缺点：特征与特征之间在模型中是独立的，对于存在交叉可能性的特征，需要人工进行特征交叉。

2.2 GBDT

GBDT,梯度提升决策树，表达能力比较强的非线性模型。在这里插入图片描述

GBDT 的优势在于处理连续值特征，比如用户历史点击率。而且由于树的分裂算法，它具有一定的组合特征的能力。GBDT对特征的数值线性变化不敏感，它会按照目标函数，自动选择最优的分裂特征和相应的最优分裂点。并且，根据特征的分裂次数，得到一个特征的重要性排序。

缺点： 推荐系统的大多数场景都是大规模离散化特征，如果使用GBDT，则需要将很多特征统计成连续值特征（或者Embedding），这里需要耗费很多时间。GBDT模型具有很强的记忆行为，不利于挖掘长尾特征。

2.3 FM 和FFM

FM在LR不能自动处理交叉特征基础上改进。

FM模型： 在这里插入图片描述

逻辑斯蒂函数里边有两部分，一部分是，线性回归函数，第二部分是二次交叉项。

二次项权重 $w_{ij}$ 需要存储一个二维矩阵的变量，这个二维矩阵的维度可能很大，FM利用矩阵分解的原理，将这个权重矩阵进行分解，即

在这里插入图片描述。

FM模型变成：

在这里插入图片描述

在这里插入图片描述

FFM模型公式：

在这里插入图片描述

也就是， $x_i$ 和不同的特征交叉时，它的 $v_i$ 是不一样的。

FFM在FM的基础上，考虑了特征交叉的field的特点，但也导致了它没有办法实现线性的时间复杂度（假设n 个特征，一个特征 $x_i$ 有 $n-1$ 个 $v_i$ 个向量和其他特征的向量交叉，总共有 $\frac{n*(n-1)}{2}$ 个向量的内积计算），模型训练比FM慢了一个量级，但效果比FM更好。

2.4 GBDT + LR/FM/FFM

GBDT 适合处理连续值特征，而 LR， FM， FFM更加适合处理离散化特征。GBDT可以进行一定程度的特征组合（多次组合），而FM，FFM只是二阶组合。同时，GBDT有一定的特征选择能力。也就是GBDT和LR，FM，FFM能够起到互补的作用。

Facebook 2014的论文 Practical Lessons from Predicting Clicks on Ads atFacebook 提出 GBDT + LR的解决方案，即先使用GBDT对一些稠密的特征进行特征选择，得到的叶子节点，再拼接离散化特征，放到LR 进行训练。

GBDT + LR模型：

在这里插入图片描述

在这里插入图片描述

2.5 MLR

MLR 是由阿里团队在论文 Learning Piece-wise Linear Models from Large Scale Data for Ad Click Prediction 里提出的一种非线性模型，等价于聚类 + LR的形式。定义：

\operatorname{softmax}(X, i, m)=\frac{e^{\mu_{i} X}}{\sum_{j=1}^{m} e^{\mu_{j} X}}

f(x)=\sum_{i=1}^{m} \operatorname{softmax}(X, i, m) * \operatorname{logistics}(\operatorname{linear}(X))

相当于将 X 进行聚成 m 类，然后，每一个聚类单独训练一个 LR。 MLR和LR一样，需要较大的特征工程处理，模型本身属于非凸模型(?)，需要预训练，可能出现不收敛的情况。

3. CTR排序的DNN篇

CTR场景特征基本是离散化特征，而且特征之间交叉存在意义，使用DNN类的模型就有很强的模型表达能力，能够学习出高阶特征；同时容易扩充其他类别的特征，比如特征拥有图片、文字类特征时。

DNN模型的主要架构：

在这里插入图片描述

并行结构：

在这里插入图片描述

基本上目前的DNN模型和这个架构类似，只是stack layer的方法不一样，比如，有无 shallow part，或者shallow part异同（如，用 LR 或FM等）。

串行结构： 在这里插入图片描述

下面是并行结构：

3.1 Deep and Wide model

Wide & Deep Learning for Recommender Systems; 在这里插入图片描述

shallow part 为 LR，stack layer为：concatenate(拼接Embedding后的向量）

Deep and Wide 网络 myblog;

3.2 Deep and cross model

在这里插入图片描述 shallow part 为 cross Network，高阶组合，stack layer为：concatenate(拼接Embedding后的向量）

3.3 deepFM model

在这里插入图片描述

deepFM 的 shallow part 为 FM，stack layer 也是concatenate.

3.4 XDeepFM model

在这里插入图片描述

在这里插入图片描述

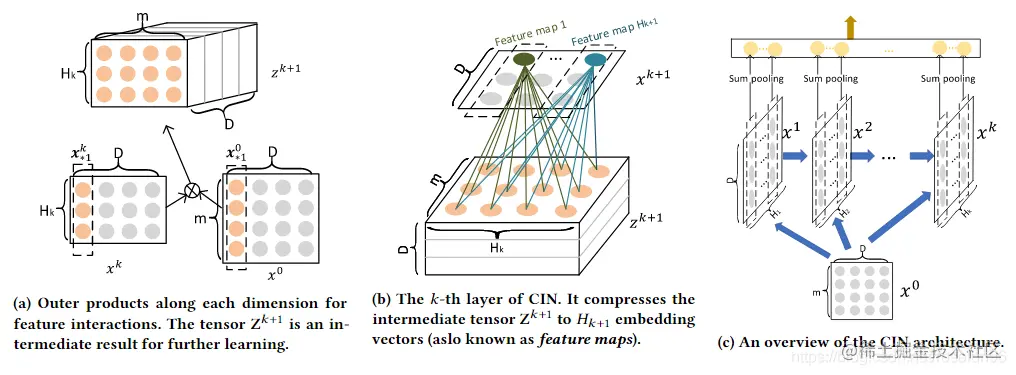

比较难理解的是（a）中两个矩阵外积得到一个三维数组，两个向量外积操作就能得到一个矩阵（一个截面），D 对就有D层截面。

（b）中把一个三维数组映射回二维数组，是对一个截面进行加权平均，得到一个向量。

（c）是整体图，每一层 $x^k$ 都是由 $x^0$ 和前一层 $x^{k-1}$ 操作得到的。

在这里插入图片描述

xDeepFM 的 shallow part 为 CIN.

下面是串行结构：

3.5 PNN model

PNN，全称为Product-based Neural Network，认为在embedding输入到MLP之后学习的交叉特征表达并不充分，提出了一种product layer的思想，既基于乘法的运算来体现体征交叉的DNN网络结构。

在这里插入图片描述

$l_z$ 代表线性部分； $l_p$ 代表二次项部分特征.

在这里插入图片描述

定义：

p_{i,j} = g(f_i, f_j )

不同的g的选择使得我们有了两种PNN的计算方法，一种叫做Inner PNN，简称IPNN，一种叫做Outer PNN，简称OPNN。

IPNN

$g(f_i, f_j ) = <f_i,f_j>$

使用内积计算。

在这里插入图片描述

OPNN

外积计算。

定义： $g\left(f_{i}, f_{j}\right)=f_{i} f_{j}^{T}$

在这里插入图片描述

3.6 NFM model

NFM model 的 deep part：

在这里插入图片描述

NFM的 shallow part 为 lr；stack layer 则为Bi-Interaction，实际上就是先做向量的内积，再做累加。在这里插入图片描述

Bi-Interaction Layer名字挺高大上的，其实它就是计算FM中的二次项的过程，因此得到的向量维度就是我们的Embedding的维度。最终的结果是：

在这里插入图片描述

也就是：

在这里插入图片描述

这里， $x_i v_i$ 是Embedding层的表示。每个Embedding特征叉乘并相加。结果将是一个k维度向量, k就是embedding向量的长度.

3.7 AFM

在这里插入图片描述

注意，这里面省去了线性部分，只考虑特征组合部分。

Attention-based Pooling Layer:

Attention机制的核心思想在于：当把不同的部分压缩在一起的时候，让不同的部分的贡献程度不一样。AFM通过在Interacted vector后增加一个weighted sum来实现Attention机制。形式化如下：

f_{A t t}\left(f_{P I}(\mathcal{E})\right)=\sum_{(i, j) \in \mathcal{R}_{x}} a_{i j}\left(\mathbf{v}_{i} \odot \mathbf{v}_{j}\right) x_{i} x_{j}

Attention Network形式化如下：

\begin{aligned} a_{i j}^{\prime} &=\mathbf{h}^{T} \operatorname{ReLU}\left(\mathbf{W}\left(\mathbf{v}_{i} \odot \mathbf{v}_{j}\right) x_{i} x_{j}+\mathbf{b}\right) \\ a_{i j} &=\frac{\exp \left(a_{i j}^{\prime}\right)}{\sum_{(i, j) \in \mathcal{R}_{x}} \exp \left(a_{i j}^{\prime}\right)} \end{aligned}

就是乘了一个矩阵，在 Softmax 获得权重。

整体公式：

\hat{y}_{A F M}(\mathbf{x})=w_{0}+\sum_{i=1}^{n} w_{i} x_{i}+\mathbf{p}^{T} \sum_{i=1}^{n} \sum_{j=i+1}^{n} a_{i j}\left(\mathbf{v}_{i} \odot \mathbf{v}_{j}\right) x_{i} x_{j}

4. 总结

DNN做CTR问题的关键有三：

是否保留浅层模型；
如何体现特征交叉性，即stack layer的做法。concatenate，Bi-interaction，直接向量相加等等。
Embedding+ FC(全连接层）是标配。
