玩安卓从 0 到 1 之首页框架搭建

前言

这篇文章是这个系列的第三篇文章了,前两篇文章分别是玩安卓从 0 到 1 之总体概览玩安卓从 0 到 1 之项目首页

一开始想的是一篇文章搞定,从项目的搭建到完成把所有的知识点写一遍,努力不做一篇水文;但后来开始写第一篇文章的时候,就感觉这不是一件简单的事,很麻烦,特别是想的很多但写的时候无从下手,这种感觉太恶心了;所以在这之前已经写了两篇文章来介绍这个项目,今天是第三篇,准备介绍一下项目的首页框架的搭建。行了,废话也不多说了,开始正文吧!

正文

按照惯例,还是放一下 Github 地址和 apk 下载地址吧。

apk 下载地址:www.pgyer.com/llj2

Github地址:github.com/zhujiang521…

接下来看一下实现好的样式吧!

这就是首页的框架展示的内容,这篇文章并不是介绍这几个页面如何编写,而是介绍整个首页的搭建。

Bottom 导航栏

首先问大家一个问题,如果让你实现类似上图的底部导航栏你会怎样实现呢?

大概会有以下几种方案:

1、BottomNavigationView,这个就不多描述了,这是 Google 给我们提供的一个专门用于底部导航的 View,你只需要在新建 Activity 的时候选择 “Bottom Navigation Activity”,IDE 就会自动使用 BottomNavigationView 帮你生成好相应的代码了。

2、RadioGroup + ViewPager, 这是一种比较常见的方法,下面几个 tab 的导航按钮,可以切换不同的页面,页面切换使用了 ViewPager + Fragment 的组合,实现了滑动的页面效果,也可以不使用 ViewPager。

3、LinearLayout + TextView,这种也比较常见,通过是否 selected 来判断控件应该显示的图片和字体颜色,页面切换同样使用 ViewPager + Fragment 的组合。

。。。。。。

应该还有很多骚操作,就不一一列举了。**注意!这里的实现方式没有好坏之分,只有适合不适合的区别,没有哪一种实现比另外几种酒高大上。**下面我来说下我的实现方式吧。

我个人其实比较倾向于上面描述第三种的实现。第一种官方的用法也使用过,但是觉得可扩展性不强。第二种和第三种就看使用熟练度来选择了。

我看很多人使用的时候都喜欢在 Activity 的布局中直接添加进行使用,然后这些切换的操作自然都放在了 Activity 中,并不是说这种方法不好,只是感觉这样的话 Activity 有点臃肿,个人认为能放在 View 中完成的操作绝对不放在 Activity 或者 Fragment 中。(这种好像有个专用名词——控件化)

布局

先放下布局文件吧:

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <FrameLayout
        android:id="@+id/flHomeFragment"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:orientation="vertical">

    </FrameLayout>

    <View
        android:layout_width="match_parent"
        android:layout_height="@dimen/dp_0_1"
        android:background="@color/text_color" />

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="@dimen/dp_55"
        android:orientation="horizontal">

        <TextView
            android:id="@+id/llHomeATHome"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:layout_weight="1"
            android:drawableTop="@drawable/selector_one"
            android:drawablePadding="@dimen/dp_3"
            android:gravity="center"
            android:text="首页"
            android:textColor="@color/color_bottom_tv"
            android:textSize="@dimen/sp_11" />


        <TextView
            android:id="@+id/llHomeATCalendar"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:layout_weight="1"
            android:drawableTop="@drawable/selector_two"
            android:drawablePadding="@dimen/dp_3"
            android:gravity="center"
            android:text="项目"
            android:textColor="@color/color_bottom_tv"
            android:textSize="@dimen/sp_11" />

        <TextView
            android:id="@+id/llHomeATObject"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:layout_weight="1"
            android:drawableTop="@drawable/selector_three"
            android:drawablePadding="@dimen/dp_3"
            android:gravity="center"
            android:text="公众号"
            android:textColor="@color/color_bottom_tv"
            android:textSize="@dimen/sp_11" />

        <TextView
            android:id="@+id/llHomeATMy"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:layout_weight="1"
            android:drawableTop="@drawable/selector_four"
            android:drawablePadding="@dimen/dp_3"
            android:gravity="center"
            android:text="我的"
            android:textColor="@color/color_bottom_tv"
            android:textSize="@dimen/sp_11" />

    </LinearLayout>

</LinearLayout>
复制代码

布局很简单,最外面一层 LinearLayout ,里面一个 FrameLayout 用来放 Fragment ,下面一个 LinearLayout 包裹着 TextViewTextView 用作 Tab 标签。

这里的 Tab 我并没有使用 ImageView + TextView ,而是直接使用了 TextViewdrawableTop,能省一个控件是一个嘛!能少写一个是一个!还有一点需要注意的是 textColordrawableTop 都使用了 selector,用来切换不同状态下应该显示的图片和文字颜色,接下来分别看一下吧!

首先是 textColor 的:

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:color="@color/text_green" android:state_selected="true" />
    <item android:color="@color/black_33" android:state_selected="false" />
    <!-- 按压时 -->
    <item android:color="@color/black_33" android:state_pressed="true" />
</selector>
复制代码

然后是 drawableTop 的:

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <!-- 当前窗口失去焦点时 -->
    <item android:drawable="@drawable/ic_nav_discover_normal" android:state_window_focused="false" />
    <!-- 不可用时 -->
    <item android:drawable="@drawable/ic_nav_discover_normal" android:state_enabled="false" />
    <!-- 被选中时 -->
    <item android:drawable="@drawable/ic_nav_discover_actived" android:state_selected="true" />
    <!-- 被激活时 -->
    <item android:drawable="@drawable/ic_nav_discover_actived" android:state_activated="true" />
    <!-- 默认时 -->
    <item android:drawable="@drawable/ic_nav_discover_normal" />
</selector>
复制代码

textColor 的都一样,drawableTop 的只展示一个的吧,其余的都基本一样,只是图片不同而已。

代码

布局很简单咱们写完了,接下来就是代码了。想一想代码应该怎么写?首先来想一下这个控件咱们想要实现什么功能吧!点击肯定要能切换 Fragment ,而且 TextView 的字体和图片的状态也要进行相应的变化,差不多了,这个控件目前就有这么多要求,当然之后你想要加上角标也是可以的,添加一个对外的接口即可。

TextView 的字体和图片的状态改变这一点很好实现,咱们在布局文件中已经写好了 selector ,只需要改变 TextView 的 selected 即可:

for (j in textViews!!.indices) {
     textViews!![j].isSelected = position == j
}
复制代码

很简单吧!textViews 就是 TextView 的集合,在初始化的时候放入即可:

textViews = arrayListOf(
    view.findViewById(R.id.llHomeATHome),
    view.findViewById(R.id.llHomeATCalendar),
    view.findViewById(R.id.llHomeATObject),
    view.findViewById(R.id.llHomeATMy)
)
复制代码

状态可以改变之后就只剩 Fragment 的切换了:

    /**
     * fragment的切换 实现底部导航栏的切换
     *
     * @param position 序号
     */
    protected open fun fragmentManger(position: Int) {
        mViewModel.setPage(position)
        val fragmentTransaction =
            mFragmentManager!!.beginTransaction()
        val targetFg: Fragment = mFragments!![position]
        val lastFg: Fragment = mFragments!![mLastFgIndex]
        mLastFgIndex = position
        if (lastFg.isAdded)
            fragmentTransaction.hide(lastFg)
        if (!targetFg.isAdded) {
            mFragmentManager!!.beginTransaction().remove(targetFg)
                .commitAllowingStateLoss()
            fragmentTransaction.add(R.id.flHomeFragment, targetFg)
        }
        fragmentTransaction.show(targetFg)
        fragmentTransaction.commitAllowingStateLoss()
    }
复制代码

上面代码中的 mFragments 即为 Fragment 的集合,也是初始化的时候加入即可:

if (mFragments == null) {
    mFragments = arrayListOf()
    mFragments?.add(getCurrentFragment(0)!!)
    mFragments?.add(getCurrentFragment(1)!!)
    mFragments?.add(getCurrentFragment(2)!!)
    mFragments?.add(getCurrentFragment(3)!!)
}
复制代码

最后加上 TextView 的点击事件即大功告成:

    /**
     * 实现按钮的点击事件
     */
    override fun onClick(v: View) {
        when (v.id) {
            R.id.llHomeATHome -> fragmentManger(0)
            R.id.llHomeATCalendar -> fragmentManger(1)
            R.id.llHomeATObject -> fragmentManger(2)
            R.id.llHomeATMy -> fragmentManger(3)
        }
    }
复制代码

使用 Bottom 导航栏

底部导航栏已经编写完成,使用很简单,和正常使用控件一样放入布局即可:

<?xml version="1.0" encoding="utf-8"?>
<com.zj.play.view.main.HomeBottomTabWidget xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/homeView"
    android:layout_width="match_parent"
    android:layout_height="match_parent" />
复制代码

然后直接在 Activity 中进行初始化即可,剩下的操作都在控件中了:

homeView.init(supportFragmentManager, viewModel)
复制代码

现在咱们来看一下整个 Activity 的代码:

class MainActivity : BaseActivity() {

    private val viewModel by lazy { ViewModelProvider(this).get(MainViewModel::class.java) }

    override fun initView() {
        homeView.init(supportFragmentManager, viewModel)
    }

    override fun getLayoutId(): Int {
        return R.layout.activity_main
    }

    companion object {
        fun actionStart(context: Context) {
            val intent = Intent(context, MainActivity::class.java)
            context.startActivity(intent)
        }
    }

}
复制代码

加上空行和括号也就二十行左右,是不是比直接在 Activity 中要简洁的多!

横屏适配

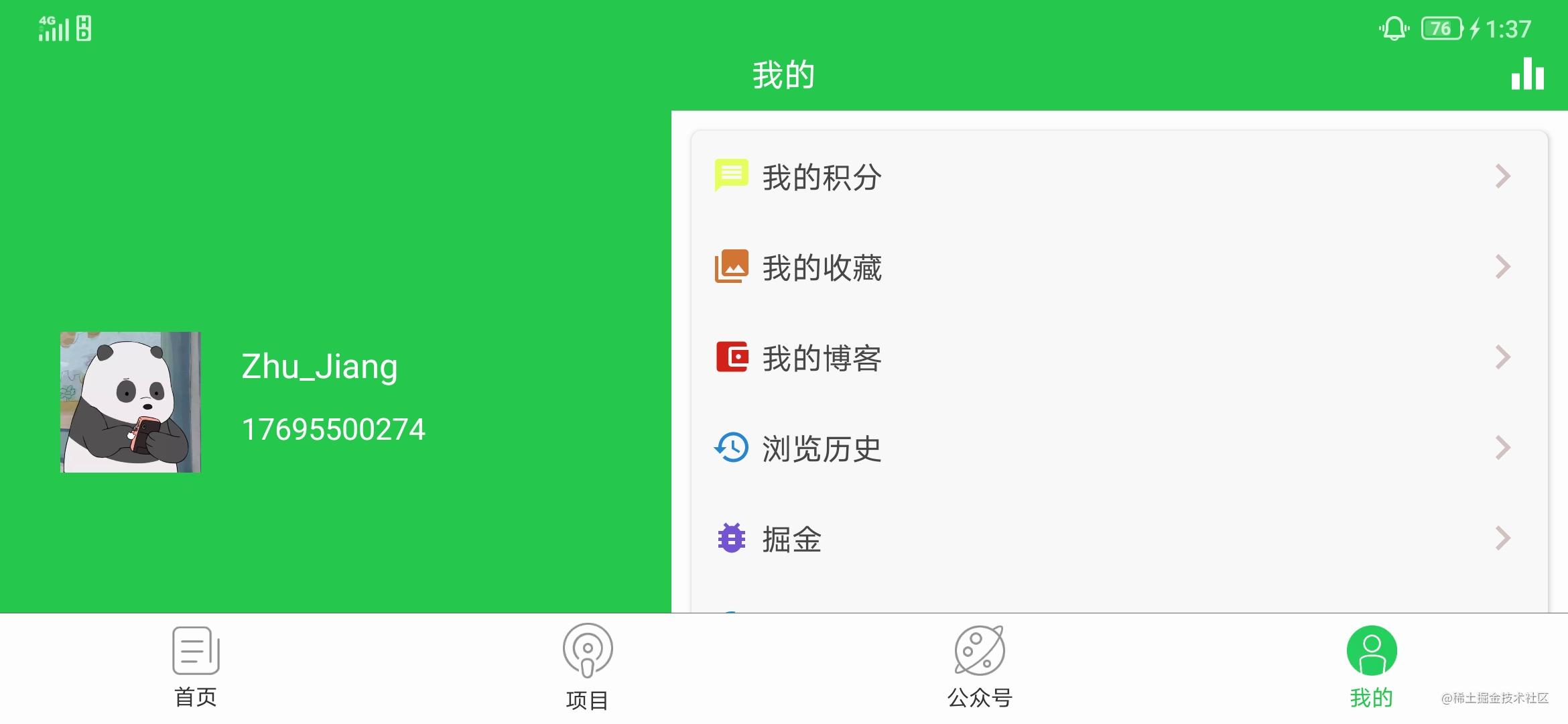

竖屏完美实现,但是横屏就凉凉了!四个大按钮平均堆在最下面,如下图所示:

丑的一批!

虽然大部分程序员的审美都不咋地,当然我更差,连我这样的审美都觉得丑了,那就证明是真的看不下去了,所以必须要进行优化。

于是就有了现在的横屏样式:

点击右下角的按钮即会展开,按钮中间的图片表示当前的页面。

这样我觉得比刚才好看太多了!下面就来说下横屏的实现吧!

这里我用到了一个三方控件:

implementation 'com.cpacm:floatingmusicmenu:1.0.0'
复制代码

同上面一样,把横屏的也抽成一个控件吧!

布局
<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:ignore="MissingDefaultResource">

    <FrameLayout
        android:id="@+id/flHomeFragment"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

    <com.cpacm.FloatingMusicMenu
        android:id="@+id/fabMenu"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom|right"
        android:layout_marginEnd="@dimen/dp_16"
        android:layout_marginBottom="@dimen/dp_16"
        app:fmm_backgroundTint="@color/floatBackground"
        app:fmm_button_interval="2dp"
        app:fmm_cover="@drawable/ic_nav_news_actived"
        app:fmm_floating_direction="left"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toStartOf="parent">

        <com.google.android.material.floatingactionbutton.FloatingActionButton
            android:id="@+id/fabHome"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginEnd="@dimen/dp_16"
            android:layout_marginBottom="@dimen/dp_16"
            android:src="@drawable/selector_one"
            app:backgroundTint="@color/floatBackground"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent" />

        <com.google.android.material.floatingactionbutton.FloatingActionButton
            android:id="@+id/fabRepo"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginEnd="@dimen/dp_16"
            android:layout_marginBottom="@dimen/dp_16"
            android:src="@drawable/selector_two"
            app:backgroundTint="@color/floatBackground"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent" />

        <com.google.android.material.floatingactionbutton.FloatingActionButton
            android:id="@+id/fabProject"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginEnd="@dimen/dp_16"
            android:layout_marginBottom="@dimen/dp_16"
            android:src="@drawable/selector_three"
            app:backgroundTint="@color/floatBackground"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent" />

        <com.google.android.material.floatingactionbutton.FloatingActionButton
            android:id="@+id/fabProfile"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginEnd="@dimen/dp_16"
            android:layout_marginBottom="@dimen/dp_16"
            android:src="@drawable/selector_four"
            app:backgroundTint="@color/floatBackground"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent" />

    </com.cpacm.FloatingMusicMenu>

</FrameLayout>
复制代码

因为 Fragment 要全屏展示,所以使用了 FrameLayout 来布局,把 FloatingMusicMenu 放在右下角的位置。剩下的这个布局没什么可说的了,大家可以下载 apk 进行体验。

代码

这里的需求和竖屏时候其实一样,都需要状态的切换和 Fragment 的切换,Fragment 的切换和上面一样就不赘述了,来看一下状态的切换吧:

fabMenu?.setMusicCover(
    BitmapFactory.decodeResource(
         context.resources,
         when (position) {
             0 -> R.drawable.ic_nav_news_actived
             1 -> R.drawable.ic_nav_tweet_actived
             2 -> R.drawable.ic_nav_discover_actived
             3 -> R.drawable.ic_nav_my_pressed
             else -> R.drawable.ic_nav_news_actived
         }
    )
)
if (fabMenu != null && fabMenu!!.isExpanded)
    fabMenu!!.toggle()
复制代码

这就 OK 了。

但是会发现横屏和竖屏的功能都差不多,所以就可以抽取一个父类了:

abstract class BaseHomeBottomTabWidget @JvmOverloads constructor(
    context: Context?,
    attrs: AttributeSet? = null,
    defStyleAttr: Int = 0,
    layoutId: Int
) : LinearLayout(context, attrs, defStyleAttr), View.OnClickListener {

    private var mFragmentManager: FragmentManager? = null
    private var mFragments: java.util.ArrayList<Fragment>? = null
    private var mLastFgIndex = 0
    private lateinit var mViewModel: MainViewModel

    /**
     * 外部调用初始化,传入必要的参数
     *
     * @param fm
     */
    fun init(fm: FragmentManager?, viewModel: MainViewModel) {
        mFragmentManager = fm
        mViewModel = viewModel
        if (mFragments == null) {
            mFragments = arrayListOf()
            mFragments?.add(getCurrentFragment(0)!!)
            mFragments?.add(getCurrentFragment(1)!!)
            mFragments?.add(getCurrentFragment(2)!!)
            mFragments?.add(getCurrentFragment(3)!!)
        }
        fragmentManger(viewModel.getPage() ?: 0)
    }

    /**
     * 初始化 设置点击事件。
     *
     * @param view /
     */
    @Suppress("LeakingThis")
    abstract fun initView(view: View)

    /**
     * fragment的切换 实现底部导航栏的切换
     *
     * @param position 序号
     */
    protected open fun fragmentManger(position: Int) {
        mViewModel.setPage(position)
        val fragmentTransaction =
            mFragmentManager!!.beginTransaction()
        val targetFg: Fragment = mFragments!![position]
        val lastFg: Fragment = mFragments!![mLastFgIndex]
        mLastFgIndex = position
        if (lastFg.isAdded)
            fragmentTransaction.hide(lastFg)
        if (!targetFg.isAdded) {
            mFragmentManager!!.beginTransaction().remove(targetFg)
                .commitAllowingStateLoss()
            fragmentTransaction.add(R.id.flHomeFragment, targetFg)
        }
        fragmentTransaction.show(targetFg)
        fragmentTransaction.commitAllowingStateLoss()
    }

    init {
        initView(View.inflate(context, layoutId, this))
    }

}
复制代码
使用

使用和竖屏是一样的,不过需要在 layout-land 文件夹下建立一个同名的布局文件:

<?xml version="1.0" encoding="utf-8"?>
<com.zj.play.view.main.HomeBottomLandTabWidget xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/homeLandView"
    android:layout_width="match_parent"
    android:layout_height="match_parent" />
复制代码

然后在 Activity 使用时要对横竖屏做一下判断:

when (resources.configuration.orientation == Configuration.ORIENTATION_PORTRAIT) {
     true -> homeView.init(supportFragmentManager, viewModel)
     false -> homeLandView.init(supportFragmentManager, viewModel)
}
复制代码

好了,这就可以了!

结尾

就先写到这里吧,其实代码并不多,大家可以直接去github.com/zhujiang521…进行查看代码,希望能够帮到大家,如果大家有什么建议欢迎评论区告诉我。

看完别忘了点赞👍啊!下回见!

文章分类
Android
文章标签
