前言

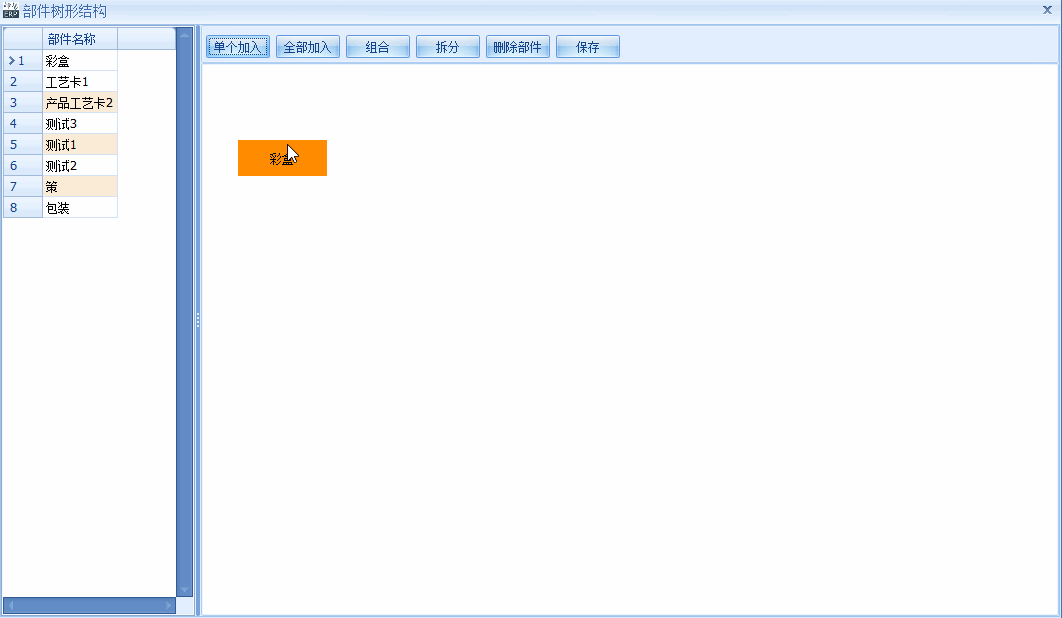

今天，要跟大家一起分享是 “GDI+动态生成流程图” 的功能。别看名字高大上（也就那样儿--!),其实就是动态生成控件，然后GDI+绘制直线连接控件罢了。实际项目效果图如下：

alt 效果图1

Talk is Cheap,Show me the Code

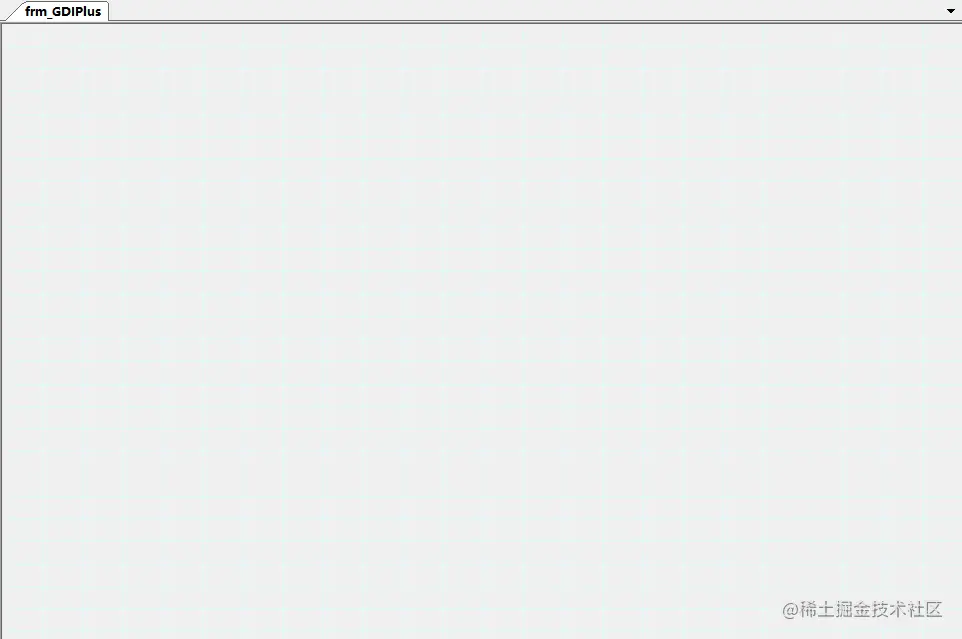

首先，人靠衣装马靠鞍！在绘制流程图之前，我们得有个高大上的背景来衬托，比如网格背景：

代码如下：

/// <summary>
/// 初始化网格
/// </summary>
private void InitGridLine()
{
 pictureBox1.BorderStyle = BorderStyle.Fixed3D;
 pictureBox1.Focus();
 m_picture = pictureBox1.CreateGraphics();
 Bitmap canvas = new Bitmap(pictureBox1.Width, pictureBox1.Height);
 Graphics gp = Graphics.FromImage(canvas);
 DrawGrid(gp);
 pictureBox1.BackgroundImage = canvas;
 pictureBox1.Refresh();
}
//绘制网格
private void DrawGrid(Graphics gp)
{
 for (int i = 0; i < Row; i++)
 {
     gp.DrawLine(new Pen(Color.LightCyan), (i + 1) * pictureBox1.Width / Row, 0, (i + 1) * pictureBox1.Width / Row, pictureBox1.Height);
 }
 for (int i = 0; i < colums; i++)
 {
     gp.DrawLine(new Pen(Color.LightCyan), 0, (i + 1) * pictureBox1.Height / colums, pictureBox1.Width, (i + 1) * pictureBox1.Height / colums);
 }
}

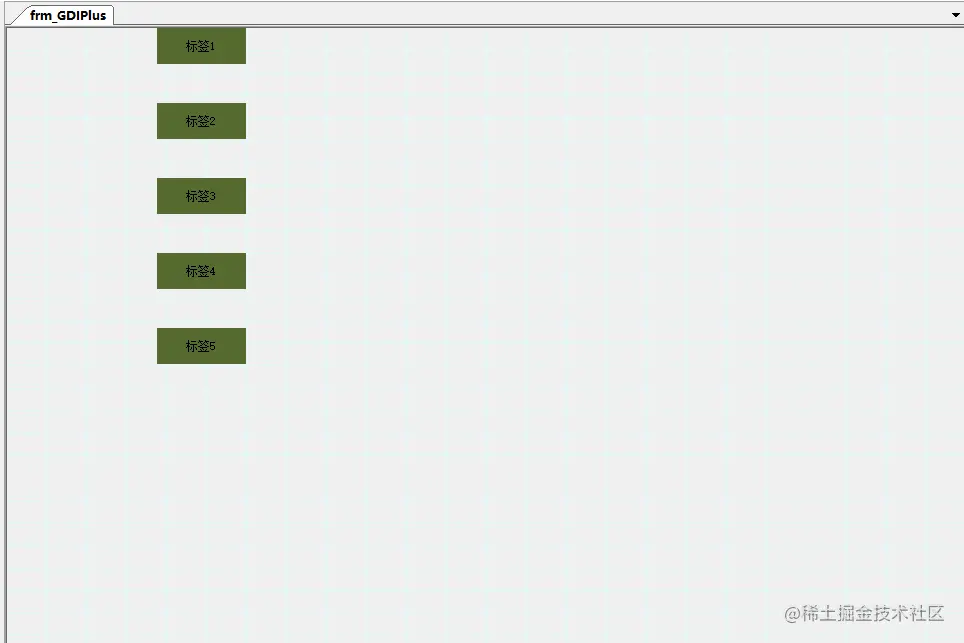

我们此处以PictureBox为画布，初始化好网格背景后，就可以开始创建流程标签了，效果如下：

代码如下：

/// <summary>
/// 绘制元素，此处以Label为例
/// </summary>
/// <returns></returns>
private Label createBlock(string lblName)
{
 try
 {
     Label label = new Label();
     label.AutoSize = false;
     //TODO：如需动态生成每个标签元素位置，请根据实际情况，初始化标签的Location即可。此处默认X=150，Y 以75间隔递增
     label.Location = new Point(150, iPosition);
     iPosition = iPosition + 75;
     label.Size = new Size(89, 36);
     label.BackColor = Color.DarkOliveGreen;
     label.ForeColor = Color.Black;
     label.FlatStyle = FlatStyle.Flat;
     label.TextAlign = ContentAlignment.MiddleCenter;
     label.Text = lblName;
     //TODO;可以绑定标签元素的右键事件
     //label.ContextMenuStrip = contextBlock;
     pictureBox1.Controls.Add(label);
     //拖拽移动
     MoveBlock(label);
     return label;
 }
 catch (Exception ex)
 {
     MessageBox.Show(ex.Message);
 }
 return null;
}

实现动态生成的标签拖拽移动效果，方法如下：

//标签移动效果
private void MoveBlock(Label block, Label endBlock = null)
{
 block.MouseDown += (ss, ee) =>
 {
     if (ee.Button == System.Windows.Forms.MouseButtons.Left)
         fPoint = Control.MousePosition;
 };
 block.MouseMove += (ss, ee) =>
 {
     if (ee.Button == System.Windows.Forms.MouseButtons.Left)
     {
         Point temp = Control.MousePosition;
         Point res = new Point(fPoint.X - temp.X, fPoint.Y - temp.Y);
         block.Location = new Point(block.Location.X - res.X,
                                    block.Location.Y - res.Y);
         fPoint = temp;
         pictureBox1.Invalidate();   // <------- draw the new lines
     }
 };
}

生成好背景网格和标签，以及实现标签的拖拽后，就需要绘制直线按自己需求，实现连接了。本文我们用 Tuple 来实现两个标签的连接关系。

//用于存储需要直线连接的元素
List<Tuple<Label, Label>> lines = new List<Tuple<Label, Label>>();

绑定PictureBox的Paint事件，利用GDI+的DrawLine实现绘制直线。

private void PictureBox1_Paint(object sender, PaintEventArgs e)
{
 foreach (Tuple<Label, Label> t in lines)
 {
     Point p1 = new Point(t.Item1.Left + t.Item1.Width / 2,
                          t.Item1.Top + t.Item1.Height / 2);
     Point p2 = new Point(t.Item2.Left + t.Item2.Width / 2,
                          t.Item2.Top + t.Item2.Height / 2);
     e.Graphics.DrawLine(Pens.Black, p1, p2);
 }
}

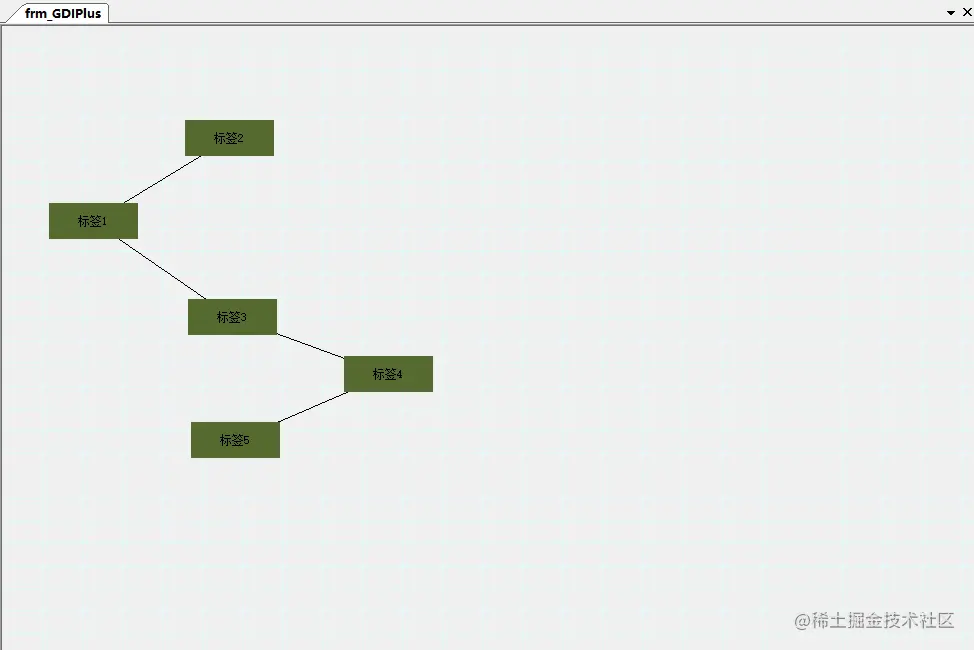

好了，所有工作都已完成，此时，只需要把想要连接的两个标签添加到当前集合中，即可完成直线的连接功能。效果如图

参考文献：

Tuple解释: docs.microsoft.com/zh-cn/dotne… 标签连线：stackoverflow.com/questions/3…

结束语

由于后续所有重写/重绘控件都在同一个项目使用，而且Dev系统引用文件较多，压缩后源码文件仍然很大，如果有需要源码的朋友，可以微信公众号回复：erp，即可获取Fucking ERP所有源码示例~！有疑问的也可以CALL我一起探讨。

最后，感谢您的耐心陪伴！如果觉得本篇博文对您或者身边朋友有帮助的，麻烦点个关注！赠人玫瑰，手留余香，您的支持就是我写作最大的动力，感谢您的关注，期待和您一起探讨！再会！
