文章参考：6.1 GPIO功能概述、GPIO 配置之ODR, BSRR, BRR 详解、关于GPIO的BSRR和BRR寄存器、STM32____GPIO几个寄存器的理解、STM32的8种GPIO输入输出模式深入详解、STM32 GPIO管脚模式的设置及使用方法、STM32学习：STM32 GPIO介绍、reference manual.pdf
硬件：STM32F107VC( Cortex-M3)
软件：Keil μVision4，JLINK
一、基本概念
1. 定义
GPIO是通用输入/输出（General Purpose Input/Output)的简称，可以通过软件来控制其输入和输出。STM32芯片的GPIO引脚与外部设备连接起来，从而实现与外部通讯、控制以及数据采集的功能。
有2个重要概念：端口和引脚。
端口（PORT)：独立的外设子模块，包括多个引脚，通过多个硬件寄存器控制引脚。
引脚（PIN）：对应微控制器 的一个管脚，归属于端口，由端口寄存器的对应位控制。
一个端口默认包含16个引脚，但是不同型号的STM32微控制器所包含的端口数量及各端口包含的引脚数量各不相同，具体信息可查询芯片的数据手册。

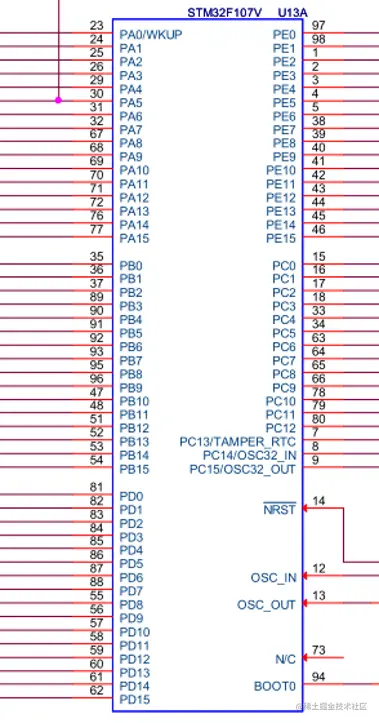

引脚占用情况：PA0配置wakeup唤醒；PC14和PC15接入外部低速时钟LSE；PC13的TAMPER_RTC是入侵检测功能，当 TAMPER引脚上的信号从 0变成1或者从 1变成 0(取决于备份控制寄存器BKP_CR的 TPAL位)，会产生一个侵入检测事件，侵入检测事件将所有数据备份寄存器内容清除。
我使用的硬件是STM32F107VC( Cortex-M3)，它的GPIO模块由端口GPIOA、GPIOB、GPIOC、GPIOD、GPIOE这5个独立的子模块构成，每个GPIO端口包括16个引脚，例如GPIOA包括PA0-PA15这16个引脚，通过7个硬件寄存器控制引脚工作。
LED1对应的引脚 PD7对应STM32F107VC芯片的88脚，属于端口GPIOD，输出电平由GPIOD的输出数据寄存器GPIOD_ODR的第7位决定。
2. 基本特性和用途
- 多达80个标志I/O端口，包括16个模拟输入
- 所有(AD输入即模拟输入除外) I/O端口均为5V兼容，20mA驱动能力
- 高达18MHz翻转速度
- 复用功能管脚(包括USART、I2C、SPIx、CAN、USB…)
- 所有I/O端口可作为外部中断输入(同时可有16个输入)
- PA.00可作为从待机模式唤醒的管脚
- PC.13可作为侵入检测管脚
- 通过BSRR和BRR寄存器可实现管脚的原子设置/清除
- 具有上锁功能，避免意外修改I/O寄存器配置
- 某些复用管脚可以重映射到其它管脚，方便PCB的设计
- 所有调试管脚均可用普通I/O管脚

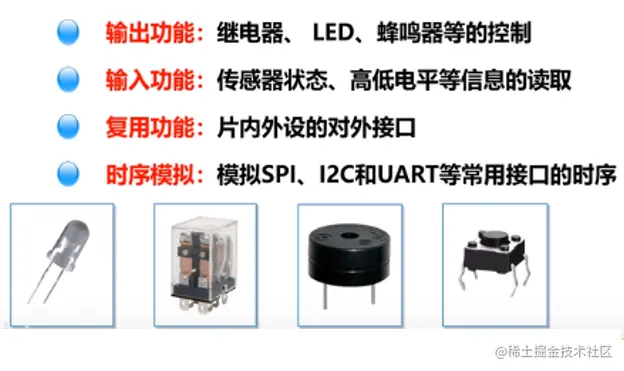

主要用于工业现场需要用到数字量输入/输出的场合，例如：
3. 电路

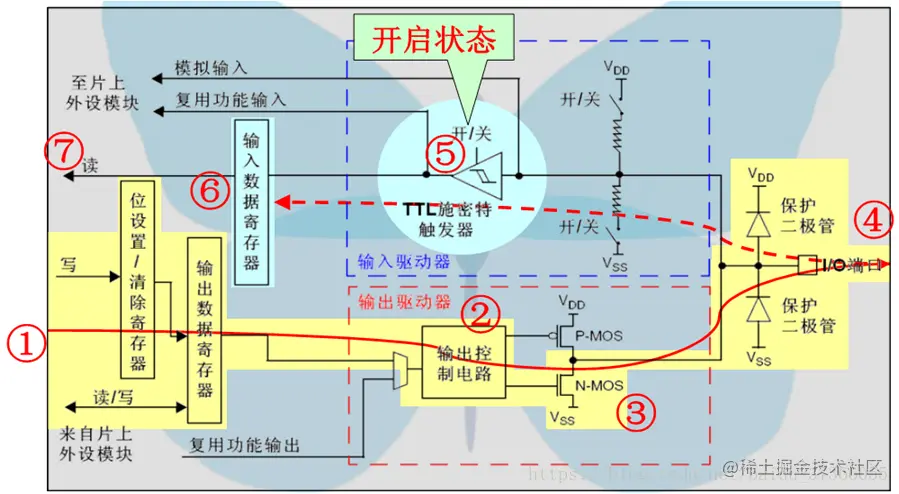

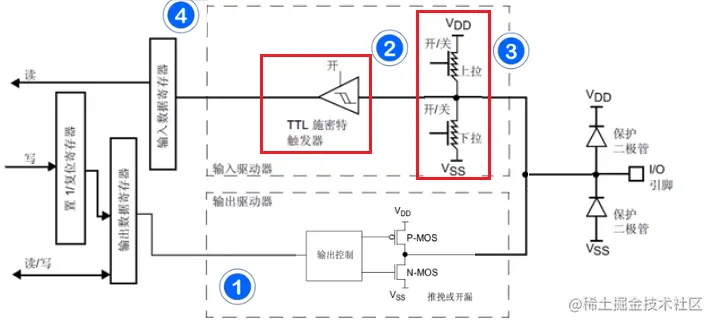

按电路的功能划分三个部分
第一部分是端口控制寄存器组，它给出了3个寄存器
第二部分是输入/输出驱动器，输出驱动器主要由门电路和一对MOS管构成，输入驱动器主要由施密特触发器和上拉下拉电阻构成
第三部分是引脚电路，由保护二极管构成

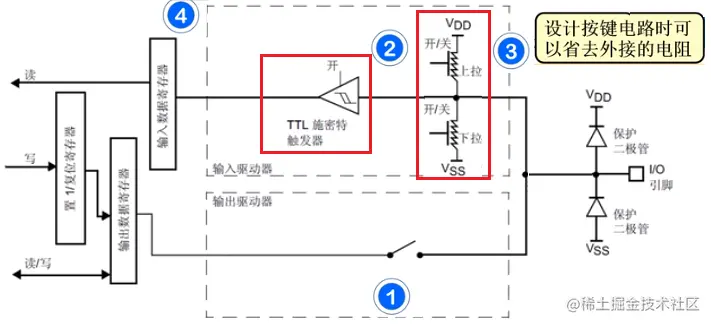

输入模式：
（1）输出驱动器关闭；

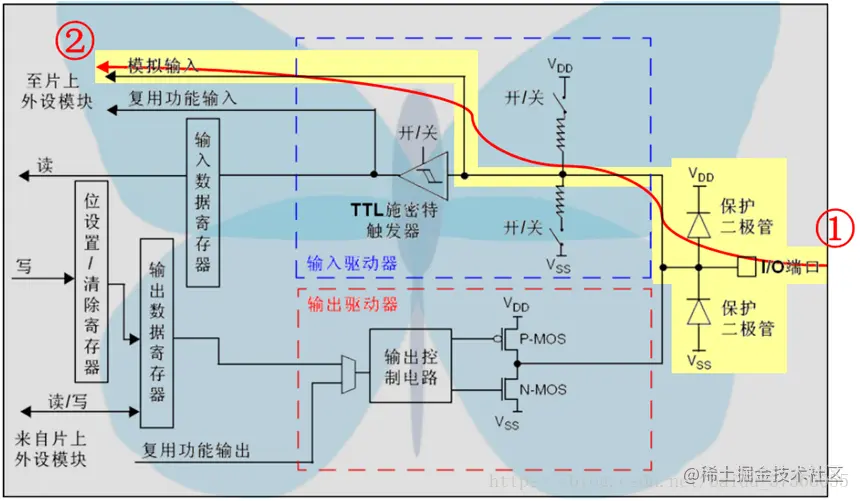

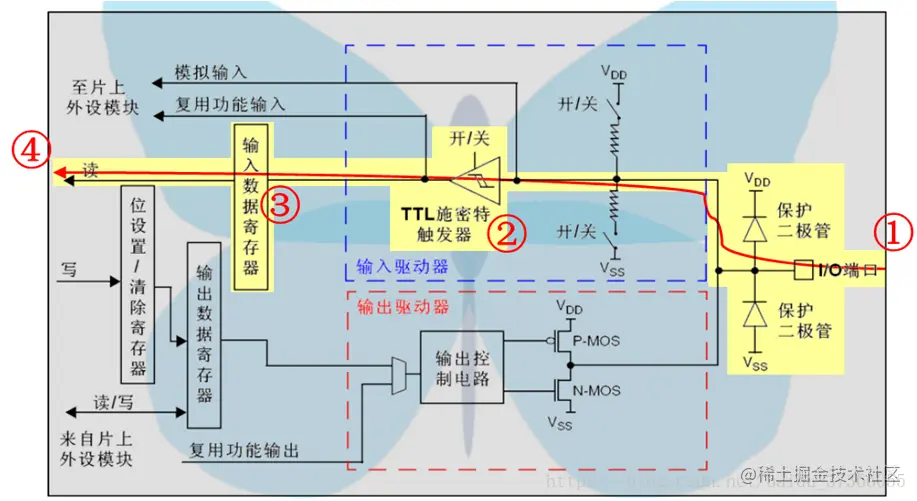

（2）施密特触发器打开，可以获取引脚状态，利用门阀电压将引脚电压转换为高/低电平两种状态，进而转化为1/0信号存入输入数据寄存器；

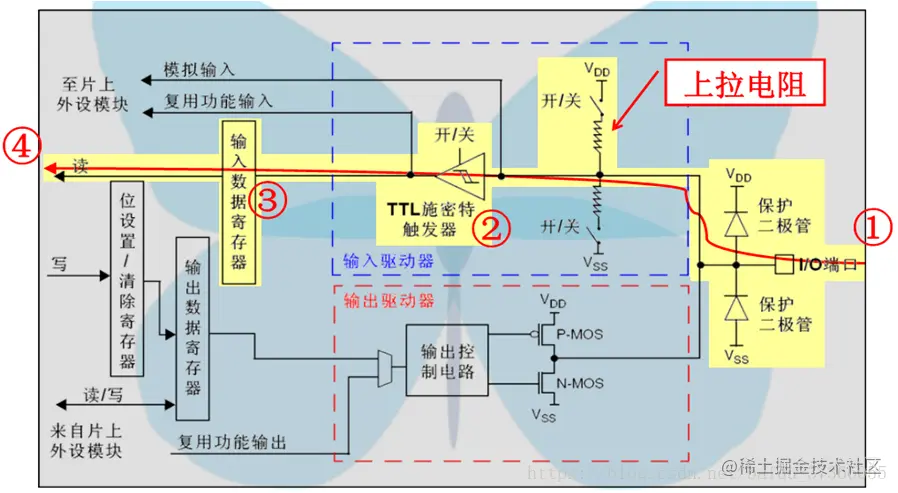

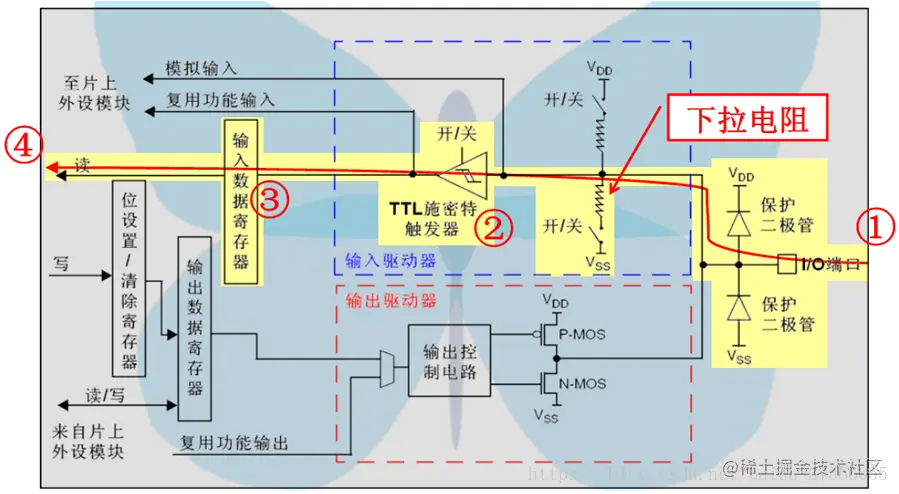

（3）通过寄存器使能上拉/下拉输入电阻，当上拉下拉都不使能时引脚工作于浮空输入状态，当上拉电阻使能时，引脚工作于上拉输入状态，当下拉电阻使能时，引脚工作于下拉输入状态；工作模式下的上拉下拉电阻在设计外围电路时非常有用，比如设计按键电路时可以省去外接的电阻；
（4）引脚电平状态将存入输入数据寄存器。

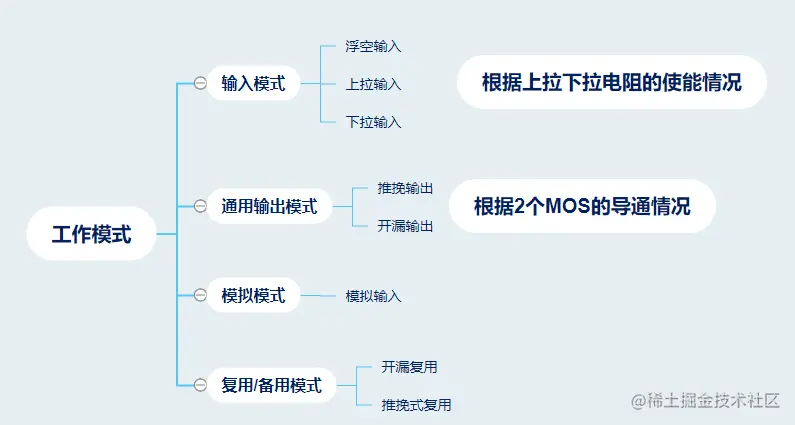

输入模式可分为下面几种：
（1）浮空输入：浮空就是逻辑器件与引脚即不接高电平，也不接低电平。由于逻辑器件的内部结构，当它输入引脚悬空时，相当于该引脚接了高电平。一般实际运用时，引脚不建议悬空，易受干扰。通俗讲就是浮空就是浮在空中，就相当于此端口在默认情况下什么都不接，呈高阻态，这种设置在数据传输时用的比较多。浮空最大的特点就是电压的不确定性，它可能是0V，页可能是VCC，还可能是介于两者之间的某个值（最有可能）。 浮空一般用来做ADC输入用，这样可以减少上下拉电阻对结果的影响
（2）上拉输入模式：上拉就是把点位拉高，比如拉到Vcc。上拉就是将不确定的信号通过一个电阻嵌位在高电平。电阻同时起到限流的作用。弱强只是上拉电阻的阻值不同，没有什么严格区分。
（3）下拉输入模式：就是把电压拉低，拉到GND。与上拉原理相似

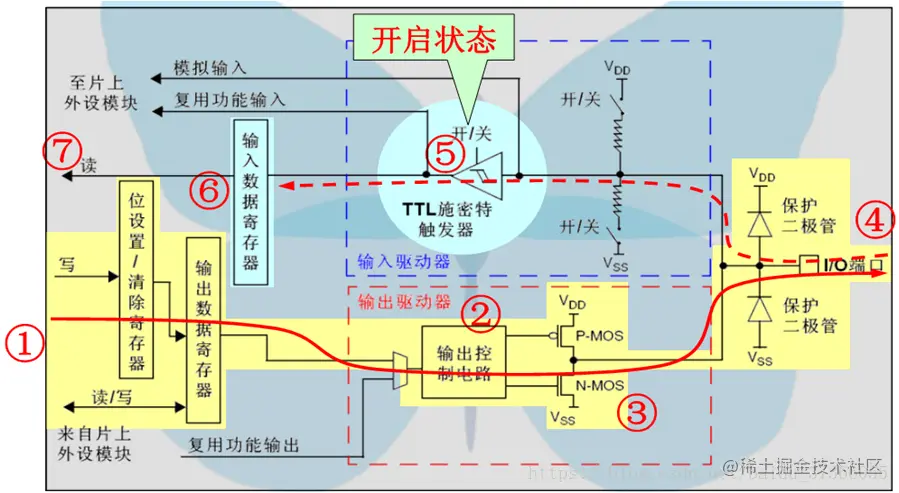

输出模式：
（1）输出驱动器打开；
（2）施密特触发器打开；
（3）通过寄存器使能上拉/下拉输入电阻，输出模式下一般不使能上拉/下拉输入电阻；
（4）通过输入数据寄存器获取引脚电平状态。这里注意下，在输出模式下也可以读取引脚状态。
输出模式可分为下面几种：

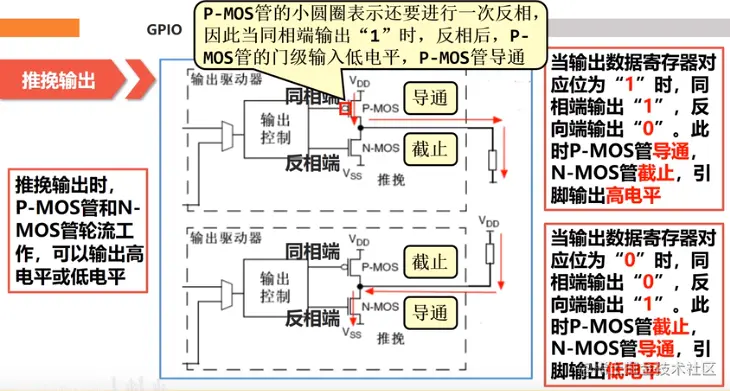

（1）推挽式输出：可以输出高，低电平，连接数字器件;推挽结构一般是指两个三级管分别受到互补信号的控制，总是在一个三极管导通的时候另一个截止。高低电平由IC的电源低定。推挽电路是两个参数相同的三极管或MOSFET，以推挽方式存在于电路中，各负责正负半周的波形方法任务，电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小，效率高。输出即可以向负载灌电流。推拉式输出级即提高电路的负载能力，又提高开关速度。

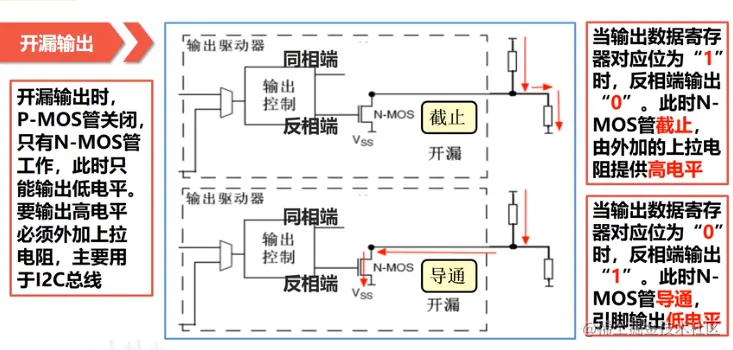

（2）开漏输出：输出端相当于三极管的集电极，要得到高电平状态需要上拉电阻才行，适合于做电流型的驱动，其吸收电流的能力相对强（一般20mA以内）

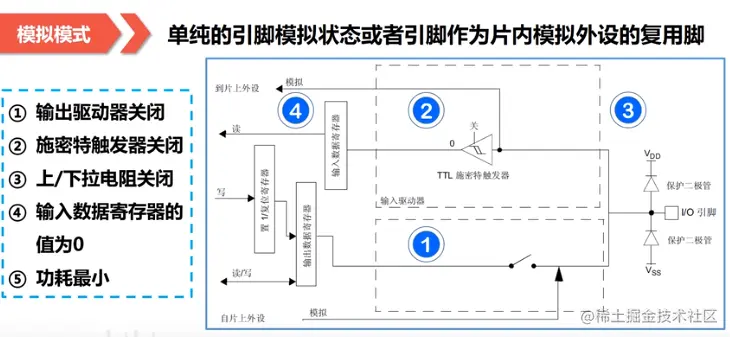

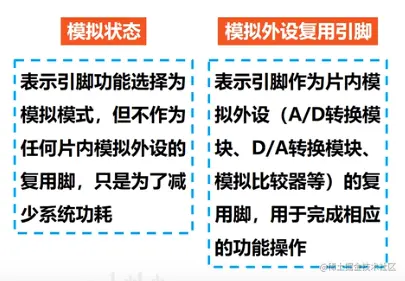

模拟模式：单纯的引脚模拟状态或者引脚作为片内模拟外设的复用脚。
模拟输入：模拟输入是指传统方式的输入，数字输入是输入PCM数字信号，即0,1的二进制数字信号，通过数模转换，转换成模拟信号，经前级放大进入功率放大器，功率放大器还是模拟的

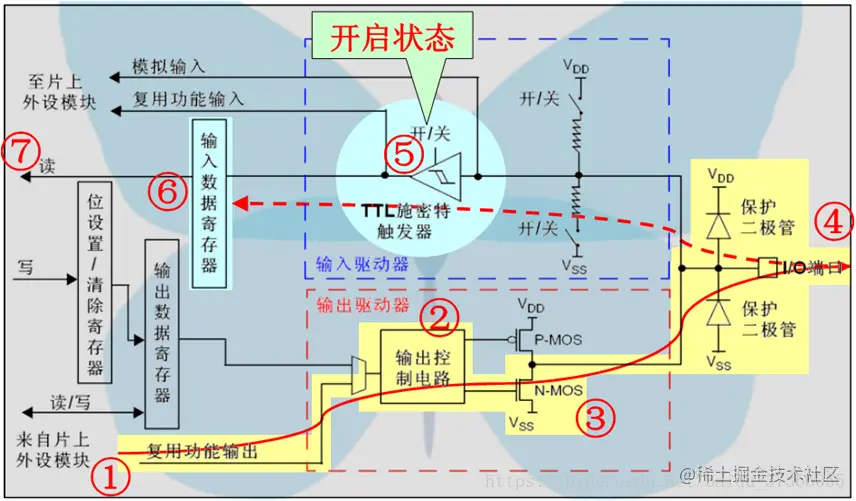

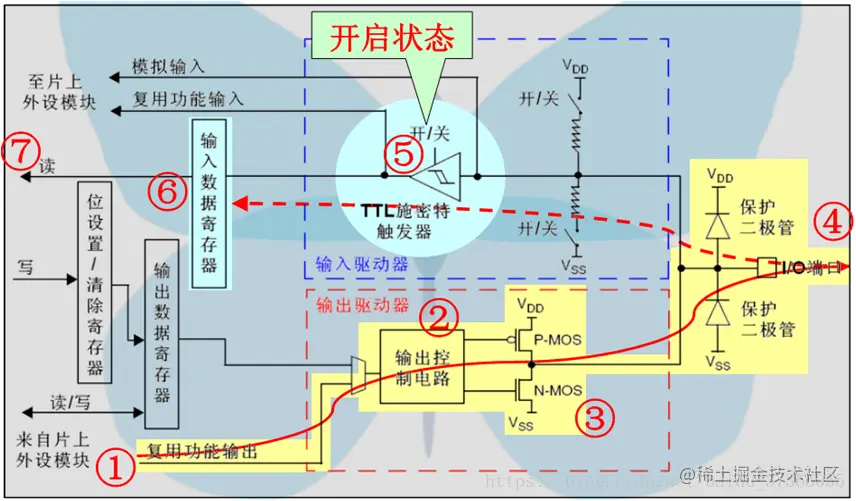

复用模式：
（1）输出可配置为推挽或者开漏模式；
（2）施密特触发器打开；
（3）通过寄存器使能上拉/下拉输入电阻；
（4）通过输入数据寄存器获取引脚电平状态。
复用模式可分为下面几种：
（1）开漏复用功能：可以理解为GPIO口被用作第二功能时的配置情况（即并非作为通用IO口使用）。端口必须配置成复用功能输出模式（推挽或开漏）
（2）推挽式复用功能：可以理解为GPIO口被用作第二功能时的配置情况（并非作为通用IO口使用）

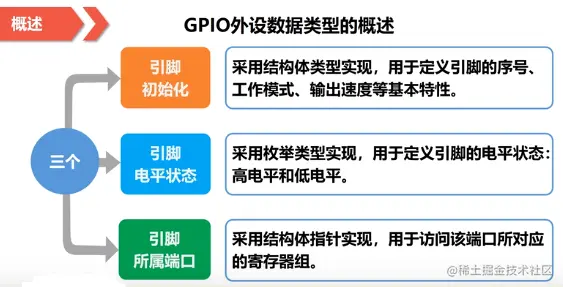

二、GPIO的基于固件库法开发
1. GPIO的引脚初始化
下面从库函数的层面来说明如何初始化IO口。在stm32f10x_gpio.h里定义了GPIO_InitTypeDef结构体变量。
typedef struct
{
uint16_t GPIO_Pin; /*!< Specifies the GPIO pins to be configured.
This parameter can be any value of @ref GPIO_pins_define */
GPIOSpeed_TypeDef GPIO_Speed; /*!< Specifies the speed for the selected pins.
This parameter can be a value of @ref GPIOSpeed_TypeDef */
GPIOMode_TypeDef GPIO_Mode; /*!< Specifies the operating mode for the selected pins.
This parameter can be a value of @ref GPIOMode_TypeDef */
}GPIO_InitTypeDef;
GPIO_InitTypeDef这个结构体第一个变量类型为一种无符号的整形，
typedef unsigned short int uint16_t;
变量名为GPIO_Pin，即为确定是哪一个IO口（引脚）。每个端口都有16个引脚，编号0-15，所以GPIO_Pin有
#define GPIO_Pin_0 ((uint16_t)0x0001) /*!< Pin 0 selected */
#define GPIO_Pin_1 ((uint16_t)0x0002) /*!< Pin 1 selected */
#define GPIO_Pin_2 ((uint16_t)0x0004) /*!< Pin 2 selected */
#define GPIO_Pin_3 ((uint16_t)0x0008) /*!< Pin 3 selected */
#define GPIO_Pin_4 ((uint16_t)0x0010) /*!< Pin 4 selected */
#define GPIO_Pin_5 ((uint16_t)0x0020) /*!< Pin 5 selected */
#define GPIO_Pin_6 ((uint16_t)0x0040) /*!< Pin 6 selected */
#define GPIO_Pin_7 ((uint16_t)0x0080) /*!< Pin 7 selected */
#define GPIO_Pin_8 ((uint16_t)0x0100) /*!< Pin 8 selected */
#define GPIO_Pin_9 ((uint16_t)0x0200) /*!< Pin 9 selected */
#define GPIO_Pin_10 ((uint16_t)0x0400) /*!< Pin 10 selected */
#define GPIO_Pin_11 ((uint16_t)0x0800) /*!< Pin 11 selected */
#define GPIO_Pin_12 ((uint16_t)0x1000) /*!< Pin 12 selected */
#define GPIO_Pin_13 ((uint16_t)0x2000) /*!< Pin 13 selected */
#define GPIO_Pin_14 ((uint16_t)0x4000) /*!< Pin 14 selected */
#define GPIO_Pin_15 ((uint16_t)0x8000) /*!< Pin 15 selected */
#define GPIO_Pin_All ((uint16_t)0xFFFF) /*!< All pins selected */
第二个变量类型是用枚举定义的，根据变量名很容易知道它是确定IO口的输入或输出的速度的，有10MHz、2MHz、50MHz。通常使用50MHz。
typedef enum
{
GPIO_Speed_10MHz = 1,
GPIO_Speed_2MHz,
GPIO_Speed_50MHz
}GPIOSpeed_TypeDef;
第三变量同样是枚举定义的，是确定IO口的工作模式。这八种模式中，分别是模拟输入、浮空输入、下拉输入、上拉输入、开漏输出、推挽输出、复用开漏输出、复用推挽输出。最常用的也是应该掌握的有三种：推挽输出、开漏输出、上拉输入。
typedef enum
{ GPIO_Mode_AIN = 0x0,
GPIO_Mode_IN_FLOATING = 0x04,
GPIO_Mode_IPD = 0x28,
GPIO_Mode_IPU = 0x48,
GPIO_Mode_Out_OD = 0x14,
GPIO_Mode_Out_PP = 0x10,
GPIO_Mode_AF_OD = 0x1C,
GPIO_Mode_AF_PP = 0x18
}GPIOMode_TypeDef;
2. GPIO的引脚电平状态
引脚电平状态有2个，分别是Bit_RESET的低电平状态和Bit_SET的高电平状态。
typedef enum
{ Bit_RESET = 0,
Bit_SET
}BitAction;

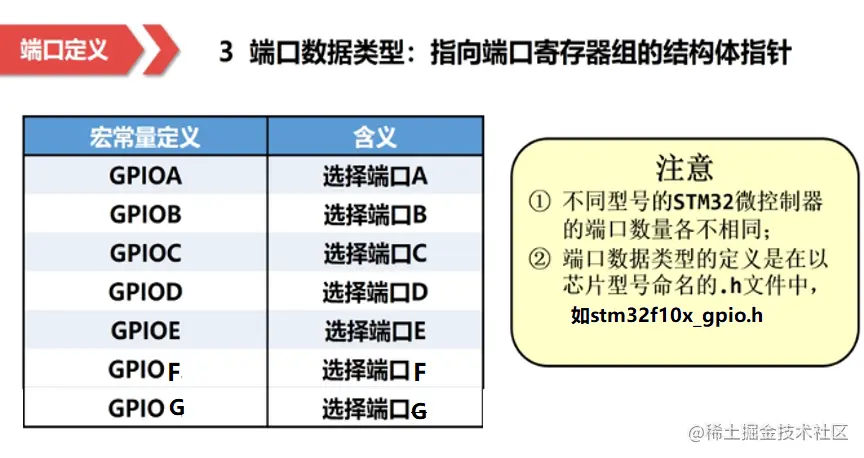

3. GPIO的引脚所属端口
虽然stm32f10x_gpio.h里定义了7个端口，但是所用的硬件STM32F107VC( Cortex-M3)，它的GPIO的引脚所属端口只有5个，分别是GPIOA-GPIOE。
#define GPIO_PortSourceGPIOA ((uint8_t)0x00)
#define GPIO_PortSourceGPIOB ((uint8_t)0x01)
#define GPIO_PortSourceGPIOC ((uint8_t)0x02)
#define GPIO_PortSourceGPIOD ((uint8_t)0x03)
#define GPIO_PortSourceGPIOE ((uint8_t)0x04)
#define GPIO_PortSourceGPIOF ((uint8_t)0x05)
#define GPIO_PortSourceGPIOG ((uint8_t)0x06)

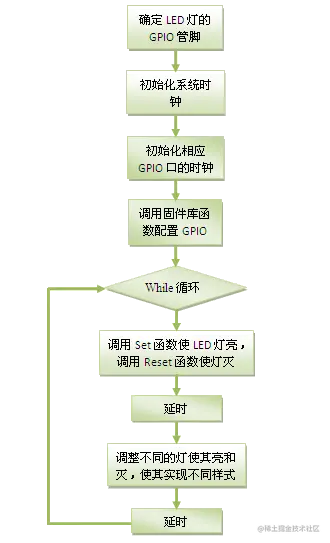

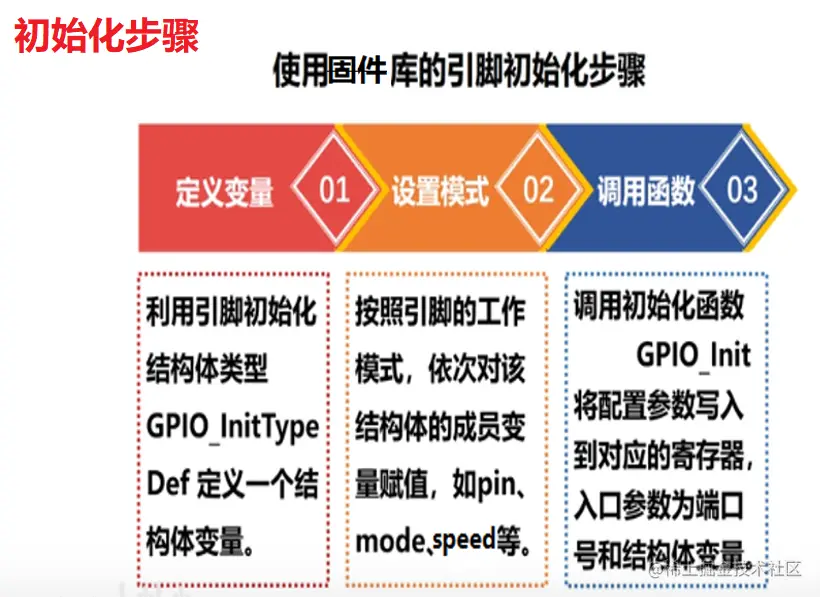

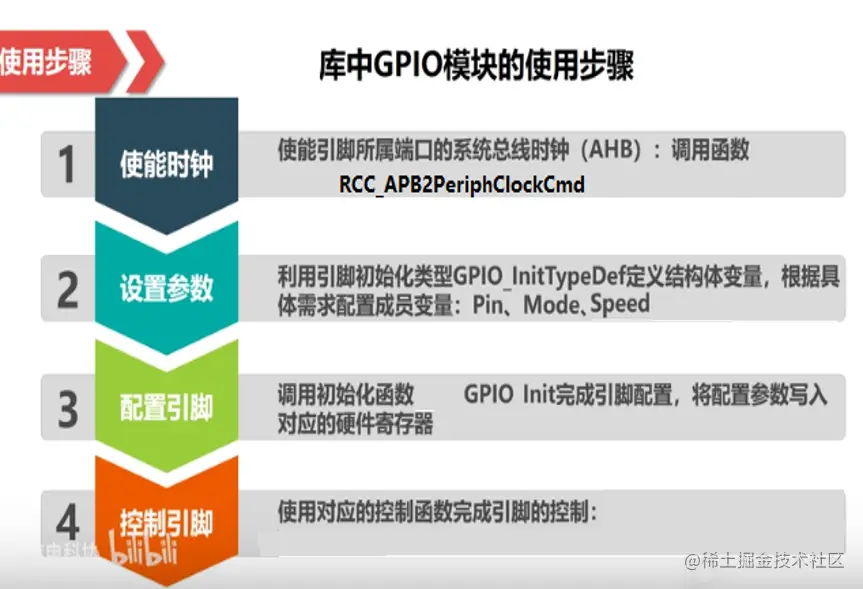

4. 初始化步骤
初始化步骤如下图：
具体使用步骤如下图：

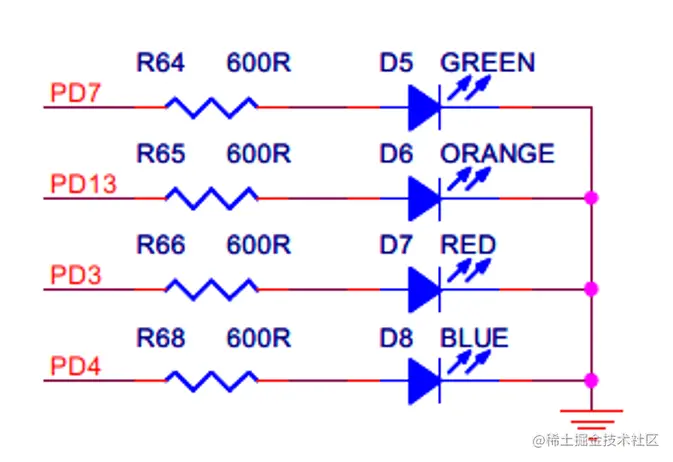

例如LED跑马灯设置中，4个LED灯对应的引脚分别是PD7、PD13、PD3、PD4。将这4个IO口设置为推挽输出，输入速度为50MHz。引脚PD7、PD13、PD3、PD4属于同一端口GPIOD，且配置参数相同，可以采用按位或的方式同时配置，以简化程序。
GPIO_InitTypeDef GPIO_InitStructure; /* 定义1个结构体变量 */
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE);/* 使能外设时钟 */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_13| GPIO_Pin_3 | GPIO_Pin_4;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; /* 推挽输出模式 */
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; /* 速度50MHz */
GPIO_Init(GPIOD, &GPIO_InitStructure); /* 调用库函数初始化GPIO */
5. 对IO口进行相关操作

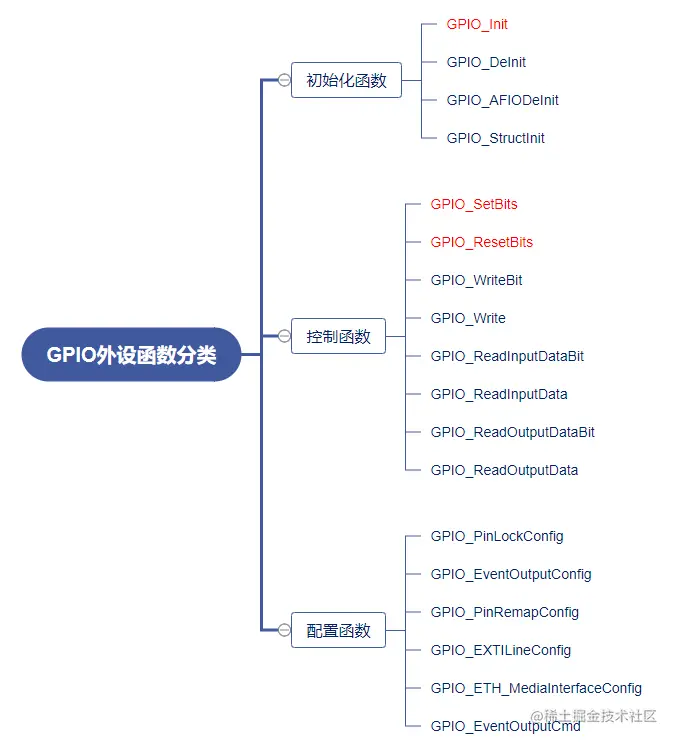

GPIO的相关函数如下：
void GPIO_DeInit(GPIO_TypeDef* GPIOx);
void GPIO_AFIODeInit(void);
void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);
void GPIO_StructInit(GPIO_InitTypeDef* GPIO_InitStruct);
uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);
uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);
void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);
void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);
void GPIO_PinLockConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void GPIO_EventOutputConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource);
void GPIO_EventOutputCmd(FunctionalState NewState);
void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState);
void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource);
void GPIO_ETH_MediaInterfaceConfig(uint32_t GPIO_ETH_MediaInterface);
主要介绍2个函数，GPIO_ResetBits和GPIO_SetBits 用于设置IO口的电平的高低。GPIO_SetBits用于设置IO口电平为高，GPIO_ResetBits用于设置IO口电平为低。例如设置LED1灯灭，则对PD7（引脚Pin_7，端口GPIOD）设置低电平状态，如下：
GPIO_ResetBits(GPIOD , GPIO_Pin_7);
设置LED2灯亮，则对PD13（引脚Pin_13，端口GPIOD）设置高电平状态，如下：
GPIO_SetBits(GPIOD , GPIO_Pin_13);
三、GPIO的基于板级函数法开发

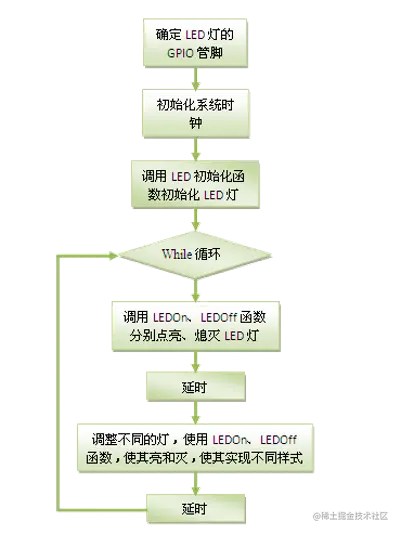

基于板级函数法开发，就是直接调用EVAL文件里的现成的板级函数。板级函数是更高级的固件封装。Eval文件是ST公司提供的几种测试评估样板的硬件定义文件，简单点说就是把板子上的每个硬件接口都起个名字，编程的时候用的是硬件的名字而不是本来的端口名。这个文件必须对应相应的硬件主板，在STM32F107VC( Cortex-M3)硬件主板上有STM32_EVAL和STM3210C_EVAL2种评估板的专用驱动。
在stm3210c_eval.c中STM3210C_EVAL文件里的现成的板级函数如下：
void STM_EVAL_LEDInit(Led_TypeDef Led);
void STM_EVAL_LEDOn(Led_TypeDef Led);
void STM_EVAL_LEDOff(Led_TypeDef Led);
void STM_EVAL_LEDToggle(Led_TypeDef Led);
void STM_EVAL_PBInit(Button_TypeDef Button, ButtonMode_TypeDef Button_Mode);
uint32_t STM_EVAL_PBGetState(Button_TypeDef Button);
void STM_EVAL_COMInit(COM_TypeDef COM, USART_InitTypeDef* USART_InitStruct);
void SD_LowLevel_DeInit(void);
void SD_LowLevel_Init(void);
void sEE_LowLevel_DeInit(void);
void sEE_LowLevel_Init(void);
void sEE_LowLevel_DMAConfig(uint32_t pBuffer, uint32_t BufferSize, uint32_t Direction);
这里对LED1的GPIO引脚的初始化，直接使用STM_EVAL_LEDInit函数，
STM_EVAL_LEDInit(LED1);
在stm3210c_eval.c中STM_EVAL_LEDInit函数定义如下：
void STM_EVAL_LEDInit(Led_TypeDef Led)
{
GPIO_InitTypeDef GPIO_InitStructure;
/* Enable the GPIO_LED Clock */
RCC_APB2PeriphClockCmd(GPIO_CLK[Led], ENABLE);
/* Configure the GPIO_LED pin */
GPIO_InitStructure.GPIO_Pin = GPIO_PIN[Led];
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIO_PORT[Led], &GPIO_InitStructure);
}
其中涉及的引脚名称，所属端口，使能时钟如下：
#define LEDn 4
#define LED1_PIN GPIO_Pin_7
#define LED1_GPIO_PORT GPIOD
#define LED1_GPIO_CLK RCC_APB2Periph_GPIOD
#define LED2_PIN GPIO_Pin_13
#define LED2_GPIO_PORT GPIOD
#define LED2_GPIO_CLK RCC_APB2Periph_GPIOD
#define LED3_PIN GPIO_Pin_3
#define LED3_GPIO_PORT GPIOD
#define LED3_GPIO_CLK RCC_APB2Periph_GPIOD
#define LED4_PIN GPIO_Pin_4
#define LED4_GPIO_PORT GPIOD
#define LED4_GPIO_CLK RCC_APB2Periph_GPIOD
四、GPIO的基于寄存器法开发
GPIO的寄存器分别是GPIO配置寄存器(GPIOx_CRL，GPIOx_CRH)、GPIO数据寄存器(GPIOx_IDR和GPIOx_ODR)、复位寄存器(GPIOx_BRR)、置位/复位寄存器(GPIOx_BSRR)、锁定寄存器(GPIOx_LCKR)。 其中x表示端口号，取值A~G。 在stm32f10x.h中定义了GPIO的相关寄存器，如下：
typedef struct
{
__IO uint32_t CRL;
__IO uint32_t CRH;
__IO uint32_t IDR;
__IO uint32_t ODR;
__IO uint32_t BSRR;
__IO uint32_t BRR;
__IO uint32_t LCKR;
} GPIO_TypeDef;

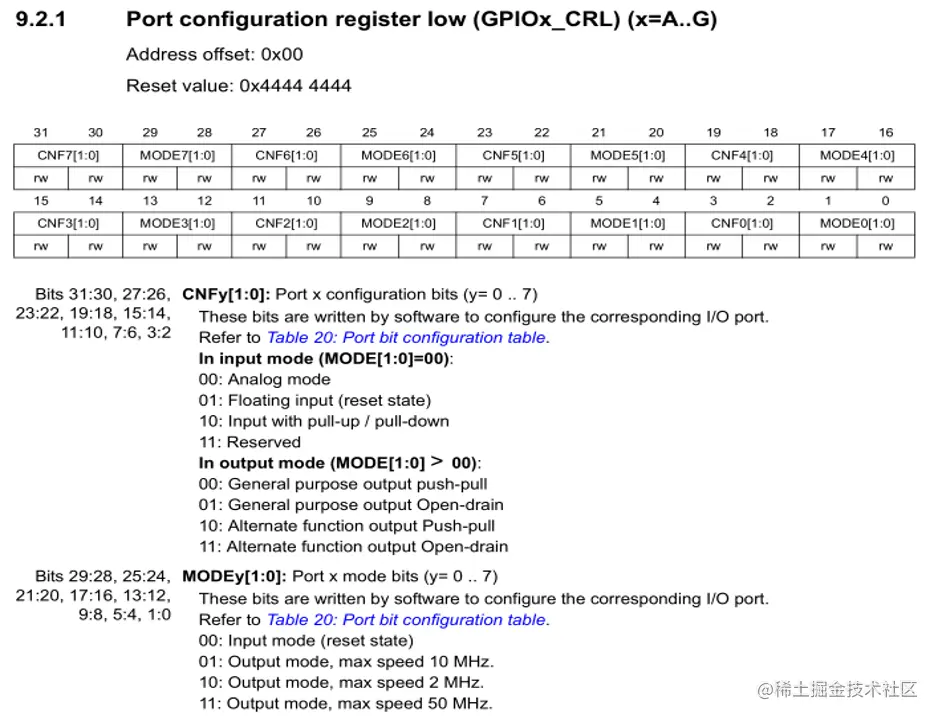

1. GPIO配置寄存器(GPIOx_CRL，GPIOx_CRH)
CRH和CRL的使用基本相同，CRH用于控制GPIOX（X表示A-G）的高8位（Pin15-Pin8）,而CRL用于控制GPIOX（X表示A-G）的低8位（Pin7-Pin0）。

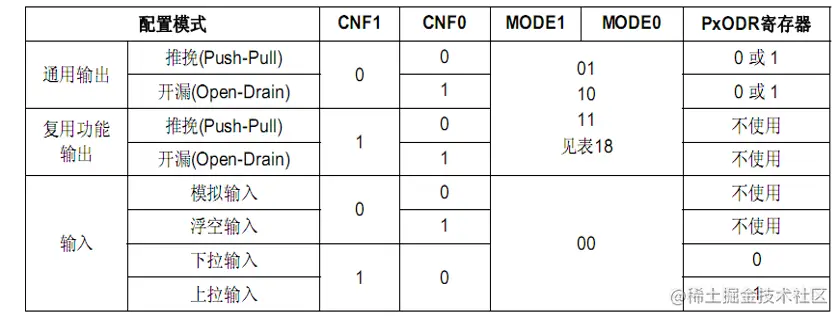

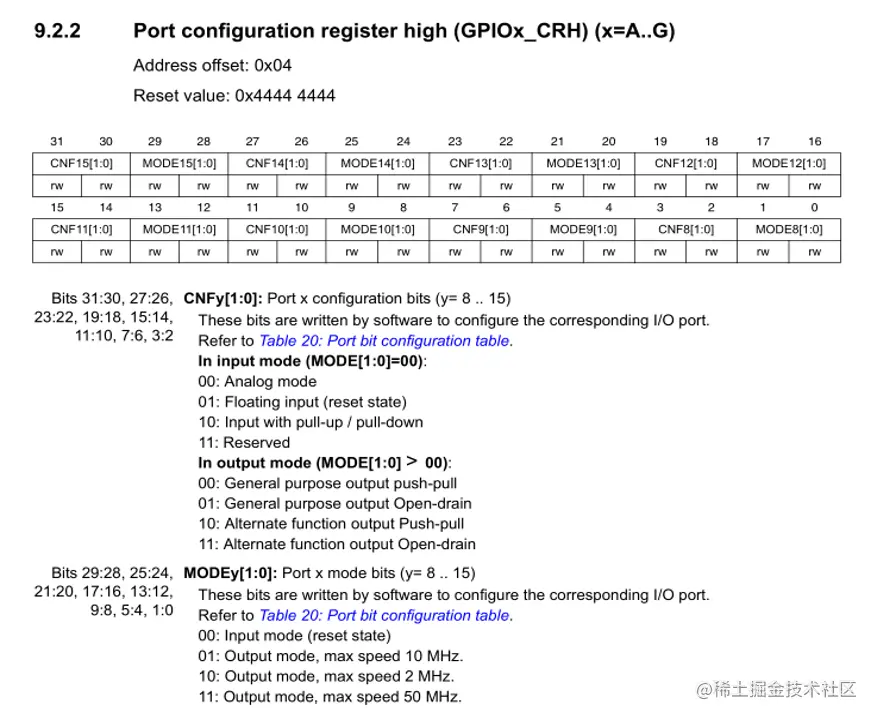

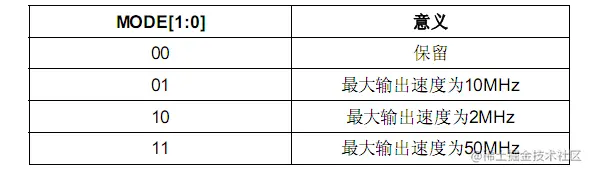

其中MODE对应GPIO的最大输出速度，CNF对应GPIO的工作（配置）模式。具体如下：
例子：GPIOA->CRH|=0x00000003，对照CRH的表格，可知：
MODE8[1:0]=11，指的是输出模式，最大速度是50MHz；
CNF8[1:0]=00，指的是输出模式中的general purpose output push_pull，即推挽模式；
可以看出对应的引脚所属端口是GPIOA，引脚是Pin_8。
所以这句代码GPIOA->CRH|=0x00000003是PA8 推挽输出，工作速度50MHz。
2. GPIO数据寄存器(GPIOx_IDR和GPIOx_ODR)

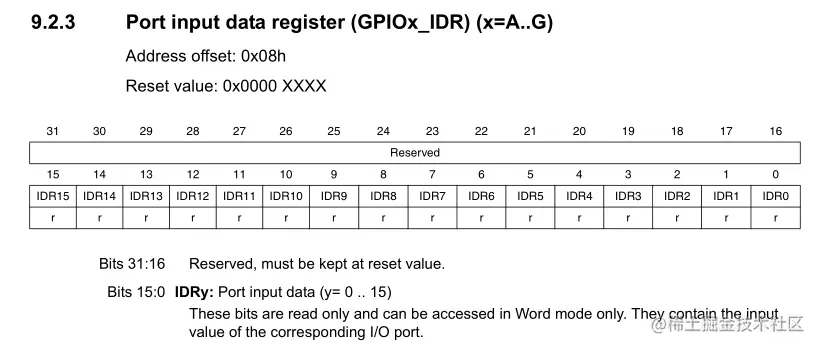

（1） 输入数据寄存器GPIOx_IDR
32位寄存器，其中高16位保留，低16位的每1位用于存放对应引脚的电平状态
0：对应引脚输入低电平， 1：对应引脚输入高电平

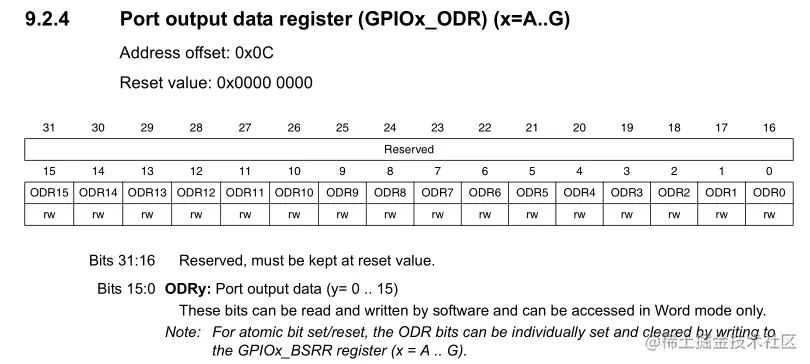

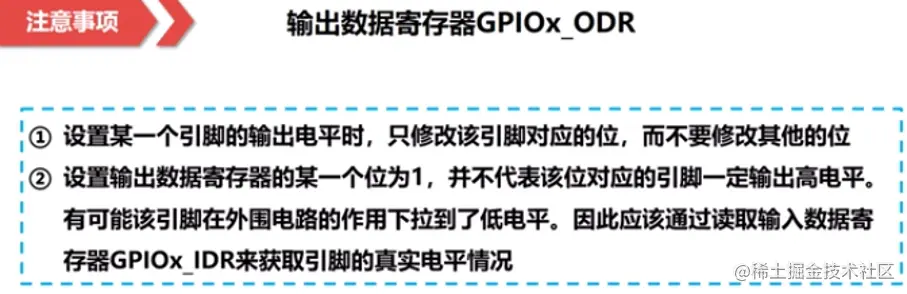

** （2）输出数据寄存器GPIOx_ODR**
32位寄存器，其中高16位保留，低16位的每1位用于控制对应引脚输出高/低电平
0：控制对应引脚输出低电平， 1：控制对应引脚输出高电平

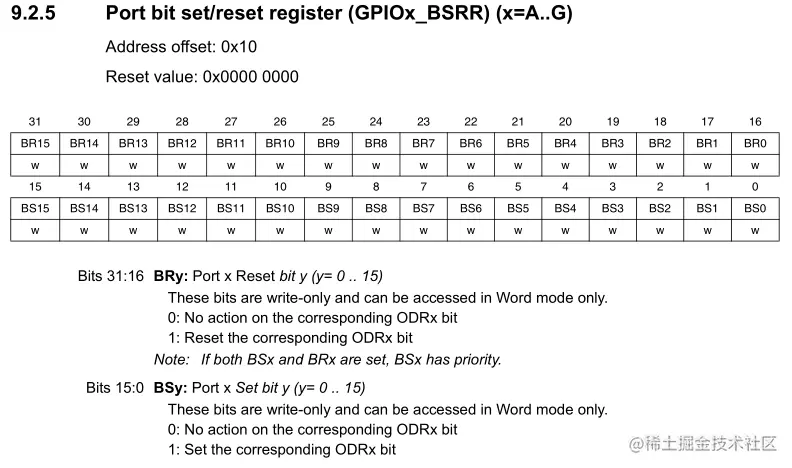

3. 置位/复位寄存器(GPIOx_BSRR)
高16位控制对应引脚输出低电平：写入_1_对应引脚输出低电平；写入0，没有任何作用
低16位控制对应引脚输出高电平：写入_1对应引脚输出高电平_；写入0，没有任何作用
例如：
GPIOA->BSRR | = 1<<5; //设置bits5=1,PA5输出高电平
GPIOA->BSRR | = 1<<(5+16); //设置bits21=1,PA5输出低电平

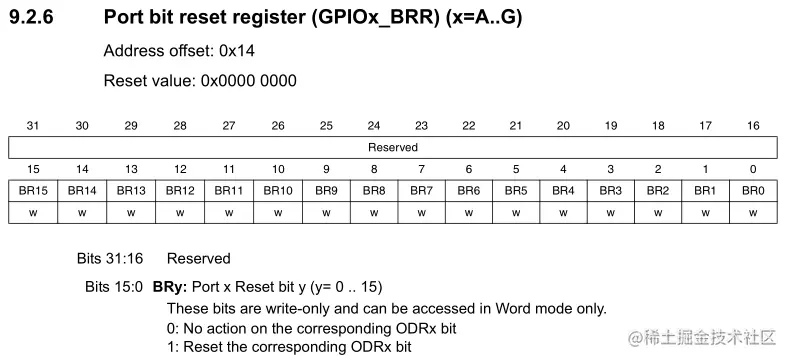

4. 复位寄存器(GPIOx_BRR)
32位寄存器，其中高16位保留，低16位的每1位写入_1_对应引脚输出低电平，写入0，没有任何作用。
2-4. BSRR、BRR和ODR的对比

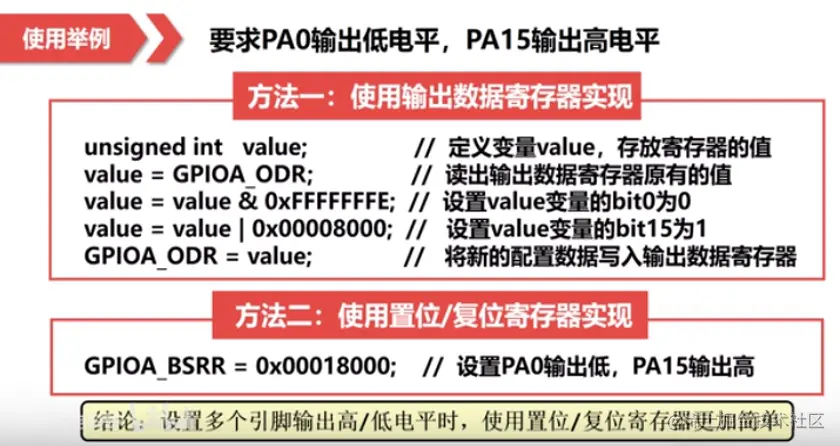

区别：(1)设置多个引脚输出高/低电平时，使用置位/复位寄存器BSRR更加简单。例如：
（2）BRR、BSRR都可以做到只改变位0的值，不影响其他位的值，用一个等号可以完成。 而ODR 改变则时全部改变。例如：
16寄存器为1010101010101010，经过GPIO->BSRR=0x01后，变为1010101010101011
经过GPIO->ODR=0x01后，变为0000000000000001
（3）对ODR赋值是一次操作16位的，也就是同时设置了16个引脚的输出电平；
GPIO_PIN是指某个端口的具体某一个引脚，是位操作，可以通过设置BSRR或BRR寄存器来设置某一特定引脚的输出电平，而保持其他引脚输出不变，速度快，效率高。
例如 GPIO_PORT[Led]->BSRR = GPIO_PIN[Led]; 就是把GPIOx中的某个pin置高电平
GPIO_PORT[Led]->BRR = GPIO_PIN[Led];就是把GPIOx中的某个pin置低电平
（4）ODR 和BSRR、BRR对控制管脚高低电平应用的优劣对比
用BSRR和BRR去改变管脚状态的时候，没有被中断打断的风险，也就不需要关闭中断。关闭中断明显会延迟或丢失一事件的捕获，所以控制GPIO的状态最好还是用SBRR和BRR。
例子：GPIOE的16个IO都被设置成输出，而每次操作仅需要改变低8位的数据而保持高8位不变，假设新的8位数据在变量Newdata中。
可以直接操作这两个寄存器：
GPIOE->BSRR = Newdata & 0xff;GPIOE->BRR = ~Newdata & 0xff;
当然还可以一次完成对8位的操作：
GPIOE->BSRR = (Newdata & 0xff) | ( (~Newdata & 0xff)<<16 );
当然还可以一次完成对16位的操作：
GPIOE->BSRR = (Newdata & 0xffff) | ( (~Newdata )<<16 );
（5）使用BSRR寄存器，可以实现8个端口位的同时修改操作，且Set比Reset的级别高，就是说同一个bit又做Set又做Reset，最后结果是Set。要同步变化只要简单的 GPIOx->BSRR = 0xFFFF0000 | PATTEN;即可,不用考虑哪些需要置1，哪些需要清零。

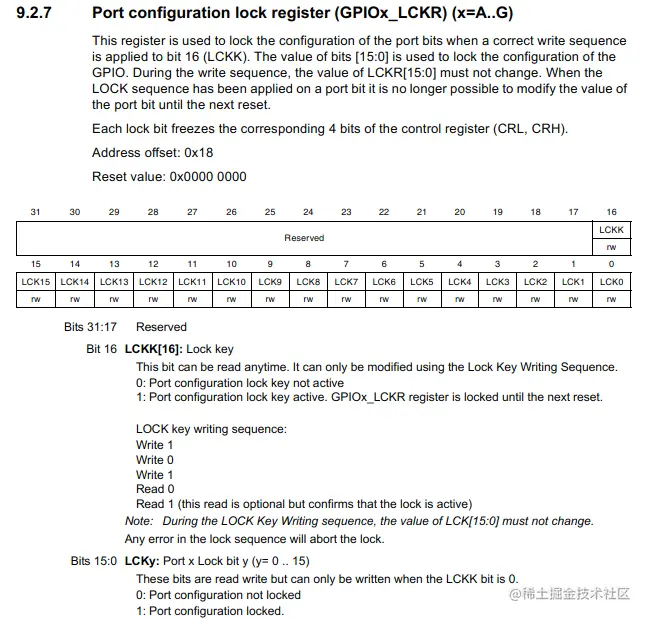

5. 锁定寄存器(GPIOx_LCKR)
32位寄存器，其中高15位保留，
第16位是Lock key，写入0表示端口配置锁键位没被激活；写入1：端口配置锁键位被激活，下次系统复位前GPIOx_LCKR寄存器被锁住。 锁键的写入序列： 写1 -> 写0 -> 写1 -> 读0 -> 读1 最后一个读可省略，但可以用来确认锁键已被激活。 注：在操作锁键的写入序列时，不能改变LCK[15:0]的值。 操作锁键写入序列中的任何错误将不能激活锁键。
低16位的每1位写入1表示端口设置没被锁，写入0，端口设置被锁。
五、基于GPIO的跑马灯实验
1. 通过使用固件库配置GPIO引脚的固件库函数法
表示4个LED灯轮流亮，代码如下：
#include "stm32f10x.h"
//这是一个延迟函数
void Delay(__IO uint32_t nCount)
{
/* __IO 就是volatile, 加上这个后可以避免延迟函数被编译器优化掉 */
for(; nCount != 0; nCount--);
}
// 主函数
int main(void)
{
SystemInit();
GPIO_InitTypeDef GPIO_InitStructure; /* 定义1个结构体变量 */
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_13| GPIO_Pin_3 | GPIO_Pin_4;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; /* 推挽输出模式 */
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOD, &GPIO_InitStructure); /* 调用库函数初始化GPIO */
while (1)
{
GPIO_SetBits(GPIOD, GPIO_Pin_7); //LED1亮
Delay(0xFAF080);
GPIO_ResetBits(GPIOD, GPIO_Pin_7); //LED1灭
GPIO_SetBits(GPIOD, GPIO_Pin_13); //LED2亮
Delay(0xFAF080);
GPIO_ResetBits(GPIOD, GPIO_Pin_13); //LED2灭
GPIO_SetBits(GPIOD, GPIO_Pin_3); //LED3亮
Delay(0xFAF080);
GPIO_ResetBits(GPIOD, GPIO_Pin_3); //LED3灭
GPIO_SetBits(GPIOD, GPIO_Pin_4); //LED4亮
Delay(0xFAF080);
GPIO_ResetBits(GPIOD, GPIO_Pin_4); //LED4灭
Delay(0xFAF080);
}
}
2. 直接调用板级函数已有的LED亮、灭函数法
表示4个LED灯轮流亮，代码如下：
#include "stm32f10x.h"
#include "stm32_eval.h"
//这是一个延迟函数
void Delay(__IO uint32_t nCount)
{
/* __IO 就是volatile, 加上这个后可以避免延迟函数被编译器优化掉 */
for(; nCount != 0; nCount--);
}
int main(void)
{
SystemInit();
/* Initialize Leds mounted on STM3210X-EVAL board */
STM_EVAL_LEDInit(LED1);
STM_EVAL_LEDInit(LED2);
STM_EVAL_LEDInit(LED3);
STM_EVAL_LEDInit(LED4);
while (1)
{
STM_EVAL_LEDOn(LED1); //LED1亮
Delay(0xFAF080);
STM_EVAL_LEDOff(LED1); //LED1灭
STM_EVAL_LEDOn(LED2); //LED2亮
Delay(0xFAF080);
STM_EVAL_LEDOff(LED2); //LED2灭
STM_EVAL_LEDOn(LED3); //LED3亮
Delay(0xFAF080);
STM_EVAL_LEDOff(LED3); //LED3灭
STM_EVAL_LEDOn(LED4); //LED4亮
Delay(0xFAF080);
STM_EVAL_LEDOff(LED4); //LED4灭
Delay(0xFAF080);
}
}

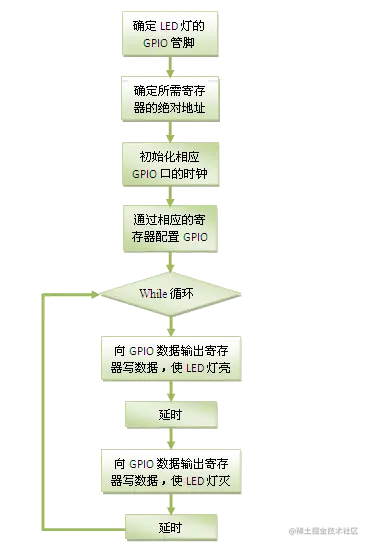

3. 配置寄存器法
表示4个LED灯全亮，全灭，代码如下：
#include "stm32f10x.h"
//这是一个延迟函数
void Delay(__IO uint32_t nCount)
{
/* __IO 就是volatile, 加上这个后可以避免延迟函数被编译器优化掉 */
for(; nCount != 0; nCount--);
}
int main(void)
{
SystemInit();
RCC_APB2ENR |=(1<<5); // 使能PORTD口的时钟
GPIOD_CRL &= 0x00000000; // 配置寄存器，将GPIOD_CRL低16位清0，这样CNF为00
GPIOD_CRL |= 0x33333333; // 配置寄存器，MODE选择为11，即50MHz输出模式,，选择为推 挽输出模式
GPIOD_CRH &= 0x00000000; // 配置寄存器，将GPIOD_CRL高16位清0，这样CNF为00，
GPIOD_CRH |= 0x33333333; //选择为推挽输出模式配置寄存器，MODE选择为11，即50MHz输出模式
while(1)
{
GPIOD_ODR=0xffff; //LED全亮
Delay(FAF080);
GPIOD_ODR=0x0000; //LED全灭
Delay(FAF080);
}
}
