API 网关选型及包含 BFF 的架构设计

API 网关选型及包含 BFF 的架构设计

一 背景介绍

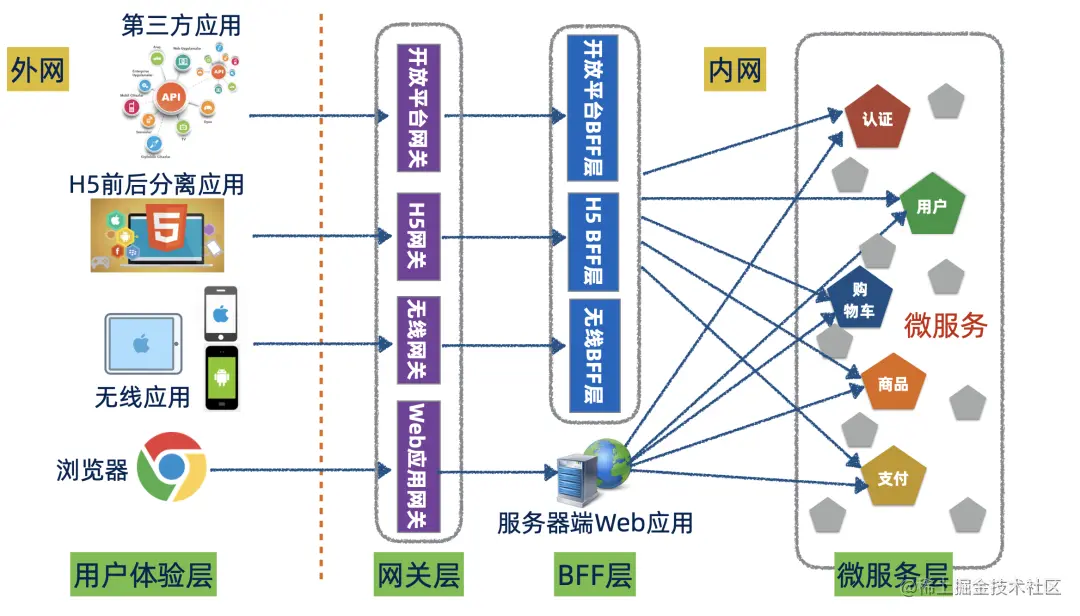

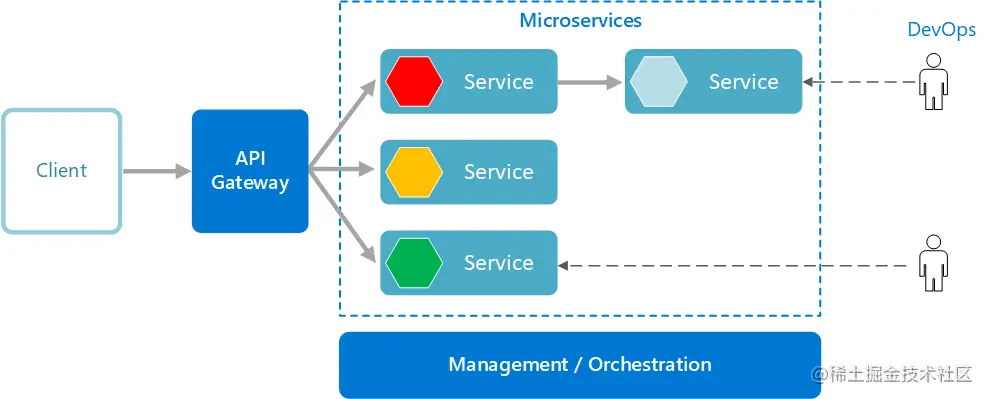

下图是我从网络上找到的一个微服务架构的简单架构图,如图可见 API Gateway 在其中起到一个承上启下的作用,是关键组件。

图片来源于网络
图片来源于网络

在更通用的场景下我们会使用 NGINX 这样的软件做前置,用来处理SLB负载均衡过来的流量,作用是反向代理、集群负载均衡、转发、日志收集等功能。

然后再将 NGINX 的请求 proxy 到 API Gateway 做统一网关处理。

在上面的这个场景下 API Gateway 可以包含以下功能:

  • 安全
  • 限流
  • 缓存
  • 熔断
  • 重试
  • 负载
  • 反向路由
  • 认证、鉴权
  • 日志收集和监控
  • 其他

熟悉 NGINX 的朋友应该可以看出来,上面列出的这些功能和 NGINX 的部分功能是重合的,不过由于架构结构不同,在上面我提到的场景中,即 NGINX 在前 API gateway 在后的结构中,他们两者关注的维度也不一样,所以即使有重合也正常。

二 架构调整

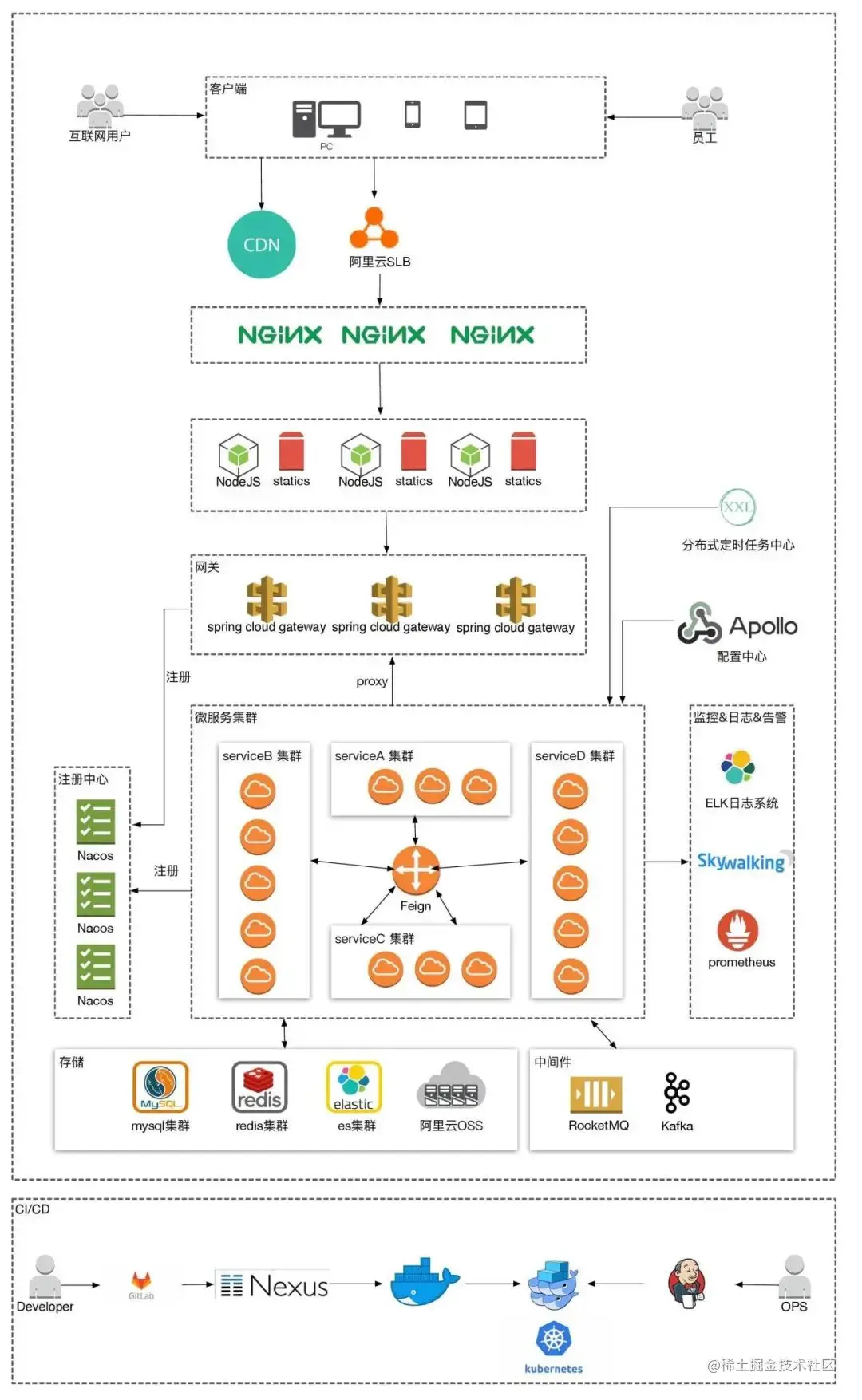

下图是我基于云原生微服务架构设计的架构图其中前端流量是通过 SLB -> NGINX -> API Gateway 再到具体服务。

三 java技术栈的 API Gateway 选型

由于后端采用java 的 spring cloud 开发的,所以在语言一致性上更倾向 java 语言开发的组件。如上图虽然在 API Gateway 的位置上写的是 spring cloud gateway,然而也可以采用像 zuul、zuul2 这些同样是 java 语言开发的组件。对于具体 zuul 和 spring gateway的选型,是这样考虑的:

spring cloud gateway zuul
性能 性能比 Netflix Zuul 好将近一倍 Zuul1 的性能较差 Zuul2 较 Zuul1 有较大的提升
社区和文档 spring社区非常活跃 一般
可维护性 基于spring官方维护性强 经常跳票、Spring Cloud暂时还没有对Zuul2.0的整合计划
亮点 异步、配置灵活 成熟、简单门槛低
不足 早期产品、新版本踩坑 性能一般、可编程一般

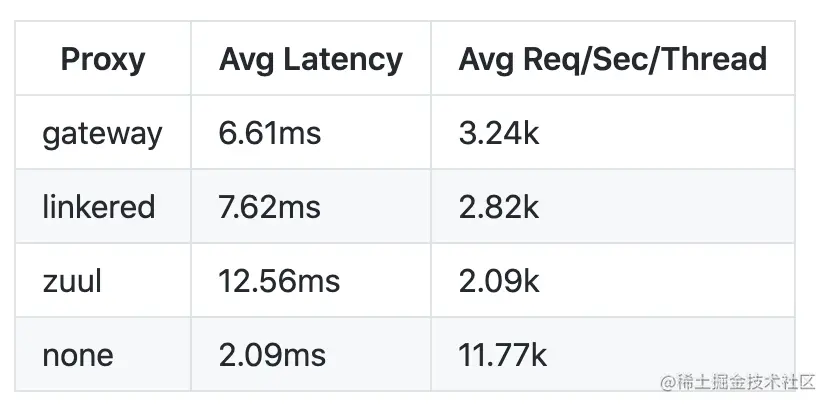

Spring Cloud Gateway 的性能比 Zuul 好基本上已经是业界公认的了,实际上,Spring Cloud Gateway 官方也发布过一个性能测试,这里节选如下数据: 数据来自于 spring-cloud-gateway-bench

Spring Cloud Gateway 构建于 Spring 5+,基于 Spring Boot 2.x 响应式的、非阻塞式的 API。同时,它支持 websockets,和 Spring 框架紧密集成。从目前来看,gateway替代zuul是趋势。基于以上这些,综合考虑在架构中使用Spring Cloud Gateway

四 非java技术栈的 API Gateway 选型

现代 API Gateway 越来越需要或者流行可编程网关了。上面介绍的都是基于 java 语言开发的可编程的 API Gateway。下面我们来聊聊非 java 语言开发的网关。从前面的架构图上看,我们完全可以将 NGINX 和 API Gateway 合并起来,他们的功能的重合点自然消除了,也能降低架构的复杂性和运维成本。

NGINX 是一款优秀的软件,然而它在动态性方面的不足导致不太灵活,后面出现的 OpenResty、tengine 这些基于NGINX 和 Lua 的软件在动态性、灵活方面有本质上的改善,加上基于Lua脚本和插件,可以实现所谓的可编程

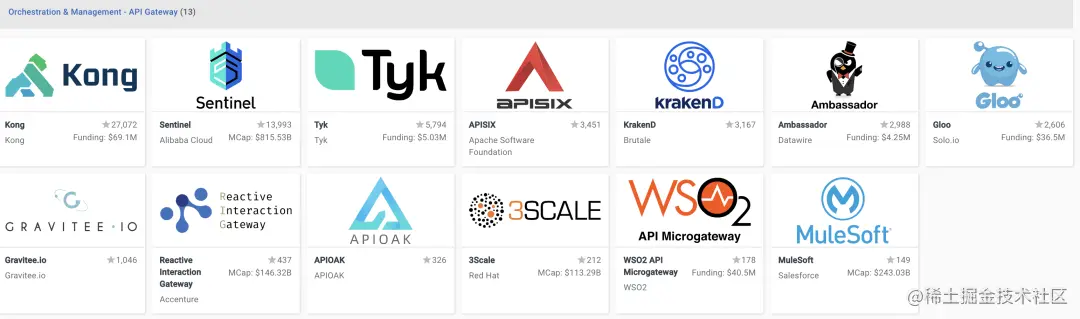

市面上基于OpenResty 以 API Gateway 为应用场景的应用软件有 Kong、APISIX、tyk 等。以下是CNCFland scape 的一个概览

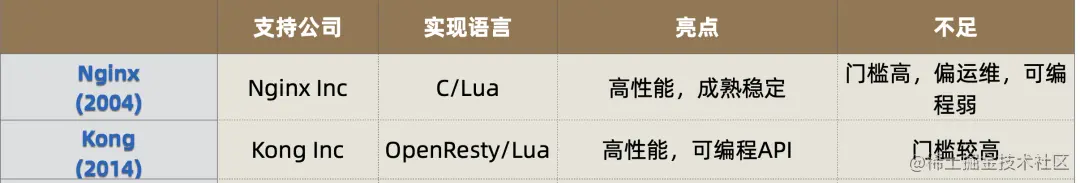

比较了一下 NGING 和 KONG

经过考虑,在架构上,后期有可能将 NGINX、Spring Cloud Gateway 替换成KONG 或其他软件。

比较了一下,目前最火的应用是Kong,另一个国产的 APISIX 趋势也是很猛,且他们的技术栈雷同,所以我在选型上找到了APISIX的作者做的对比:

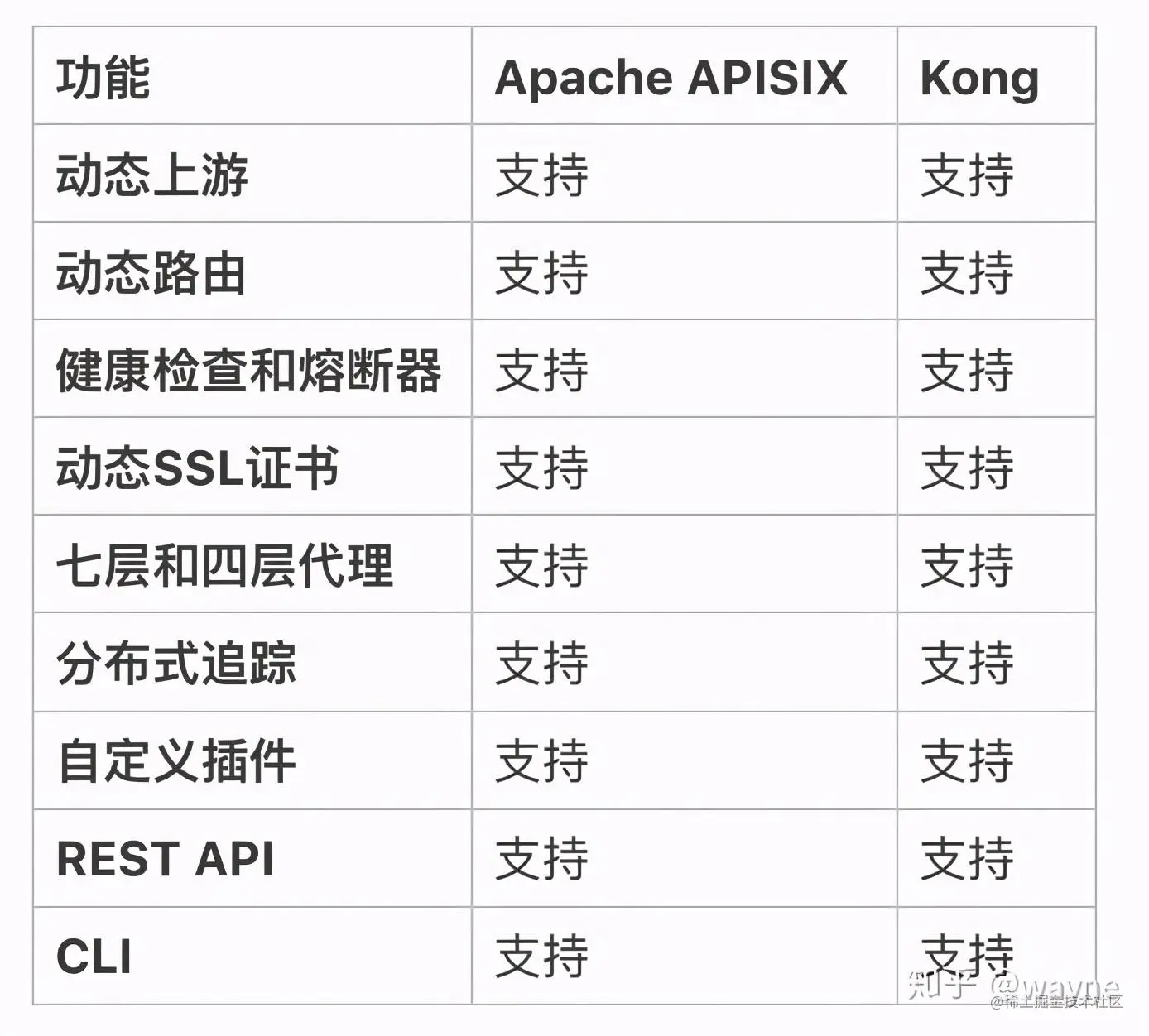

从 API 网关核心功能点来看,两者均已覆盖:

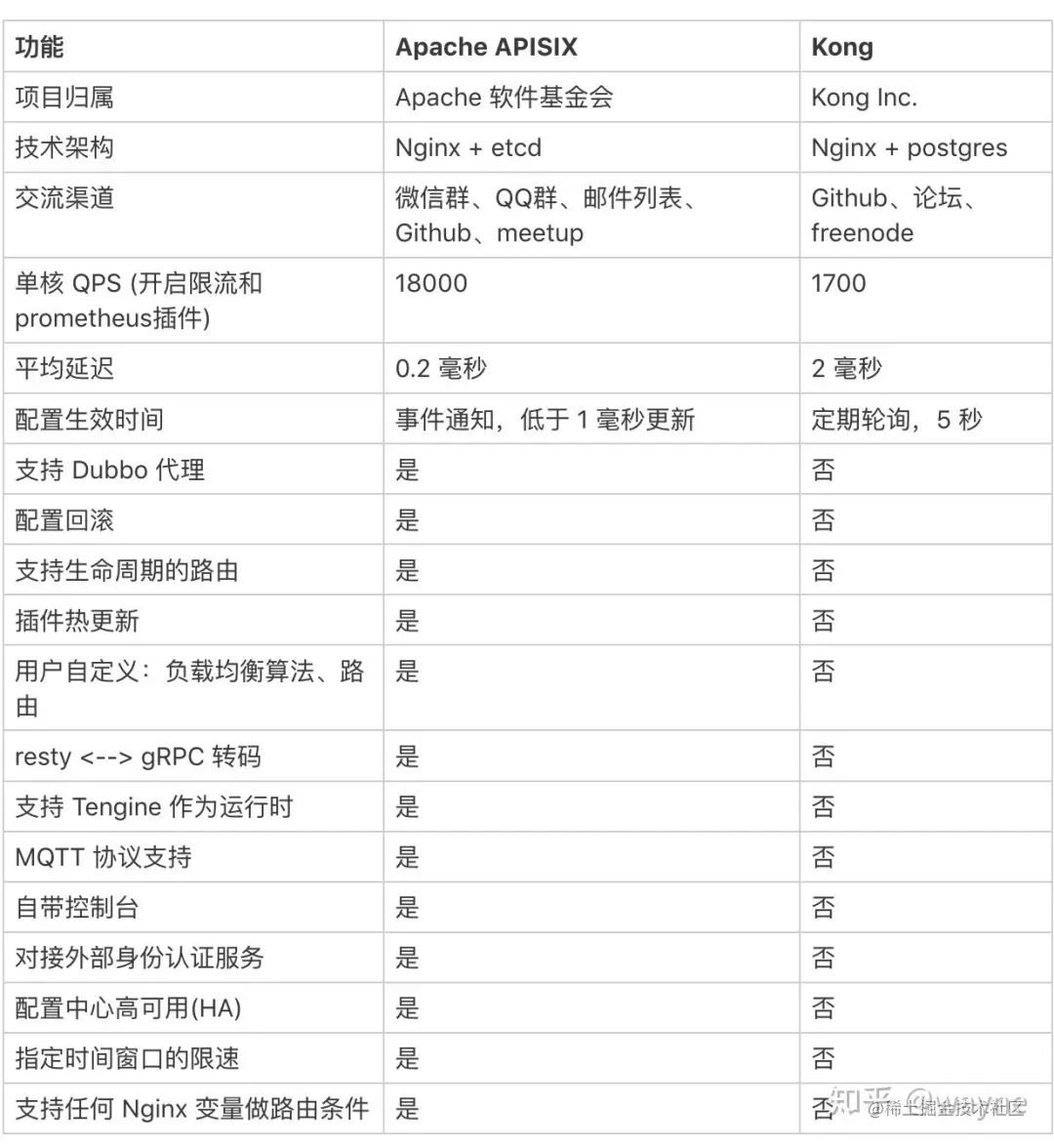

更详细的比较:

通过性能测试可以看到,在不开启插件的情况下,Apache APISIX 的性能(QPS 和延迟)是 Kong 的2倍,但开启了两个常用插件后,性能就是 Kong 的十倍了。

无论从性能、可用性、可编程代码量等各个维度APISIX都是非常优秀的,目前唯一担心的就是这种早期项目没有太多大规模应用实践,如果上生产还是有风险,可在测试环境调研,并等待有更多生产实践作为依据。 当然如果架构师认为风险并不大,且经过了测试调研也是可以上的。😁

五 BFF 层建设迭代

前面我们将 API Gateway 的网关选型介绍了一下,请求通过网关后一般不会直接打到具体微服务上的,而是会通过BFF层,所谓的BFF,即 backend for frontend 面向前端的后端。具体来说它的职能包括:

  • api数据裁剪
  • 接口编排
  • 接口调用

这层有的公司会按业务进行多个BFF的建设,在BFF中又有可能拆成多个服务,比如支撑首页的,支持列表页的,或者只有一个服务,支撑某个应用的所有请求的。

有了BFF层,前后端就会更好的解耦,前端不用再调用多个接口,然后再组织数据,微服务后端也只需要关心自己服务边界内的事情。

然而在实践的过程中会出现一些问题:

  • 大量业务逻辑从前后端集中在了BFF层
  • BFF层逻辑复杂,代码量越业越大,难以维护
  • BFF API版本维护复杂
  • 前端端接口职责不清,扯皮的结果就是放在BFF层

以上是我真实遇到过的场景。所以在后面的架构设计和实施中,这些情况会尽量避免,但没有从技术上解决根本问题。直到 GraphQL 的出现,让我眼前一亮,给了我一个很好的解决方案。关于GraphQL的搭建,数据交换等细节这里就不展开说了,感兴趣的可以从网上找到很多资料。

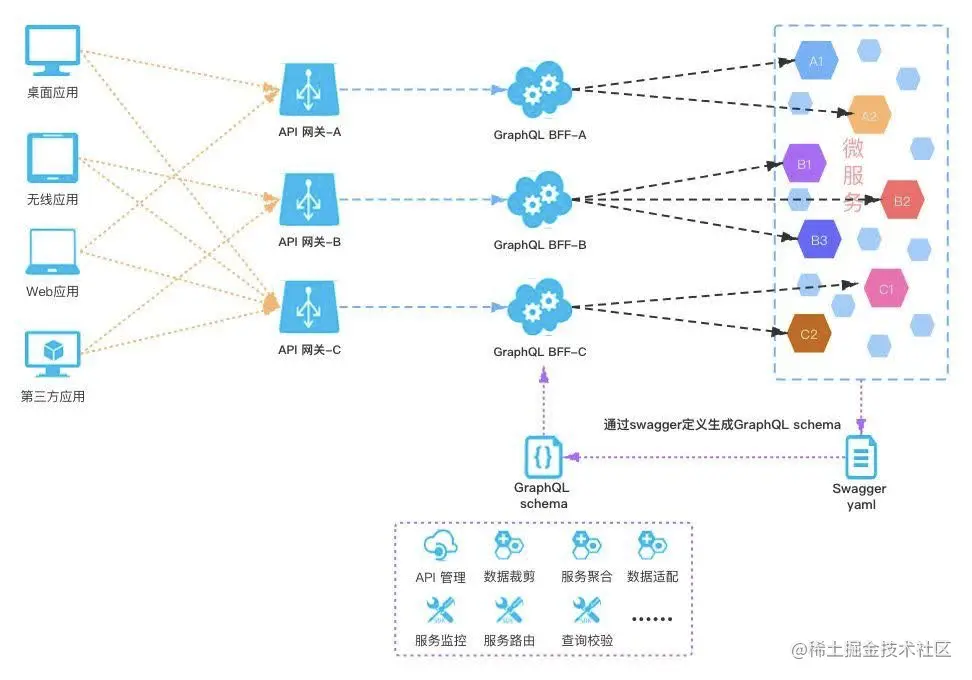

下图是我从网络上找的一个符合我心目中的理想架构。

图片来源于网络
图片来源于网络

说起来简单,做起来没那么容易 ,细节是魔鬼,每利用一个新的技术都会经历一波打怪升级的过程。不过总体来说利用GraphQL确实能从理论上解决上面说所的问题。而重点是如何将它结合进你的系统架构中,并且发挥出它的优势。架构很多时候是在做权衡和选择
