【源码篇：总结与思考】虚拟节点与DOM Diff算法源码实现

一百个Chocolate
1,534 阅读15分钟

前言

本文源码收录于 DOM-Diff 仓库，文章内容按照一位老师视频学习而来（详情见文本末尾哈），每一个字都是自己手动敲出来的，算是给自己的一个梳理和总结，下面，我们一起来学习一下 dom diff 吧。

DOM Diff

dom diff 其实就是对比两个虚拟节点，然后对比它们的差异。然后再对应真实 dom 上进行一个打补丁操作。我们的目的就是找到其中的差异，然后用最小的代价来操作 dom。因为操作 dom 相对而言比较耗性能。

而对于虚拟节点呢，我们可以简单理解为普通对象。就是将真实节点用对象的方式模拟出来，通过比较两个新老虚拟节点，得到彼此的差异，形成一个补丁，最后再与真实的 dom 进行匹配，将这些补丁打到真实 dom 上去，最终，我们还是操作了原来的真实 dom，但是我们是用了差异化结果的 最小的代价 来操作的。

平级对比

上文我们讲解了虚拟节点可以简单理解为普通对象，那么我们来用图示来看一看，得到其中的一个特点： 左边就是旧的虚拟节点，而右边是新的虚拟节点。我们来看看有什么变化：

  • 第一层， ul 底下的 class 由 list 变为了 wrap
  • 第二层，第三个孩子 li 变为了 div
  • 第三层，有文本节点发生了变化，并且删除了一个节点
  • 第四层，删除了一个节点

从上述表述来看，可以知道 dom diff 算法是有一定规则的，即它只会平级的进行对比，是对应的，不存在跨级对比的问题。

特点一：平级对比

存在索引值

我们再来看看下面这种情况，比如左边旧虚拟 dom 和右边新的虚拟 dom ，会不会按照下面这种方式进行对比呢？

仍然不会，因为不是一一对应关系，即不属于平级关系。

那么，如果我们将新的虚拟dom上面节点删除掉呢，这种情况下会进行比对吗？ 答案是不一定，因为在 dom diff算法中，对于虚拟节点是有对应的索引值的，如果满足平级关系后，此时索引值不相同，还是不会进行比对，只有索引值相同的才会进行比对，这个在下文会进一步探讨。

特点二：存在索引值

交换平级虚拟节点，无需重新渲染

对于下图中，如果对于新旧虚拟dom中，我们的变化只是交换了一个虚拟节点，此时就不需要重新渲染了，直接替换就好了。

特点三：交换平级虚拟节点，无需重新渲染

深度遍历

从下图索引值遍历循序课件，dom 的遍历时按照深度进行遍历的。

特点四：深度遍历

建立项目

初始化

创建一个文件夹，我这里命名 vDOM，然后以 vscode打开，打开一个终端，执行下面代码，生成一个 package.json

npm init - y

然后安装 webpack 相关插件：

npm install webpack webpack-cli webpack-dev-server html-webpack-plugin

安装完后，我们在项目文件夹内新建一个名为 webpack.config.js 的文件，进行相关配置：

const HtmlWebpackPlugin = require('html-webpack-plugin'), // 处理html
  { resolve } = require('path');

module.exports = {
  entry: './src/js/index.js',
  output: {
    path: resolve(__dirname, 'dist'),
    filename: 'bundle.js'
  },
  devtool: 'source-map',
  plugins: [
    new HtmlWebpackPlugin({
      template: resolve(__dirname, 'src/index.html')
    })
  ],
  devServer: {
    contentBase: './',
    open: true
  }
}

配置相关命令

然后，我们回来 package.json 文件中来，更改我们的 scripts命令。

{
  "name": "vDOM",
  "version": "1.0.0",
  "description": "",
  "main": "index.js",
  "scripts": {
    "dev": "webpack-dev-server",
    "build": "webpack"
  },
  "keywords": [],
  "author": "",
  "license": "ISC",
  "dependencies": {
    "html-webpack-plugin": "^4.5.0",
    "webpack": "^4.44.2",
    "webpack-cli": "^3.3.12",
    "webpack-dev-server": "^3.11.0"
  }
}

创建文件

配置完成后，我们就可以创建相关文件了，如下图所示：

其中 index.html 文件内容可以初始化如下代码：

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>vDOM</title>
</head>
<body>
  <div id="app"></div>
</body>
</html>

index.js文件初始化为如下代码：

console.log(1);

最后，执行 npm run dev，如果控制台打印了 1 ，代表 webpack 配置成功。

创建虚拟 dom

配置成功后，就可先在 js/index.js 文件准备好我们的虚拟 dom 了，如下代码：

const vDom = createElement('ul', { class: 'list', style: 'width: 300px;height: 300px;background-color: orange' }, [
  createElement('li', { class: 'item', 'data-index': 0 }, [
    createElement('p', { class: 'text' }, ['第1个列表项'])
  ]),
  createElement('li', { class: 'item', 'data-index': 1 }, [
    createElement('p', { class: 'text' }, [
      createElement('span', { class: 'title' }, ['第2个列表项'])
    ])
  ]),
  createElement('li', { class: 'item', 'data-index': 2 }, ['第3个列表项'])
]);

生成 dom 对象

创建完成后，会发现 createElement未定义，接下来我们来定义一下，在 js 文件夹底下，创建一个名为 virtualDom.js 的文件，相关内容代码如下：

定义 createElement，其中当然是要将我们的虚拟dom转换为dom对象，因此我们定义了一个类（见后文），然后将这个方法导出去。

import Element from './Element'
function createElement(type, props, children) {
  return new Element(type, props, children);
}
export {
  createElement
}

同时，我们创建一个 Element.js 文件，用来将我们的虚拟dom转换为dom对象。

class Element {
  constructor(type, props, children) {
    this.type = type;
    this.props = props;
    this.children = children;
  }
}
export default Element;

定义好了方法之后，我们在最开始的 index.js文件里面进行引入操作

import { createElement } from './virtualDom'

在尾部，我们可以打印一下 vDom。

console.log(vDom);

生成真实 dom 结构

有了 dom 对象后，我们还需要解析成为真实的 dom，才会显示我们对应的页面，而这里需要一个 render 函数

const rDom = render(vDom);

在 render函数中，我们需要创建一个真实节点，然后将其属性加上去，而我们的属性 key值可能是 value，也可能是 style ，还有其它一些属性 key 值，因此我们不能直接通过 node.setAttribute 给节点设置属性值，需要分情况考虑。

// 将虚拟dom转换为真实dom
function render(vDom) {
  const { type, props, children } = vDom;
  // 创建真实节点
  const el = document.createElement(type);
  // 遍历属性
  for (let key in props) {
    // 设置属性 分 input textarea
    setAttrs(el, key, props[key]);
  }
  console.log(el);
}

因此，我们需要自定义设置节点属性值的方法，对于 value 、style等进行一个区分。

// 给节点设置属性
function setAttrs(node, prop, value) {
  switch (prop) {
    case 'value':
      if (node.tagName === 'INPUT' || node.tagName === 'TEXTAREA') {
        node.value = value;
      } else {
        node.setAttribute(prop, value);
      }
      break;
    case 'style':
      node.style.cssText = value;
      break;
    default:
      node.setAttribute(prop, value);
      break;
  }
}

最后，打印得到如下结果，发现 ul上的属性值都挂载上去了。

render 孩子节点

上文，我们只是对于祖先节点的设置属性操作，而对于孩子节点没有进行处理。对于孩子节点呢，我们也需要考虑一下，如果它还是属于 Element对象，那么我们就需要进行递归操作，而对于文本节点，直接创建一个新的节点即可，具体实现代码如下：

// 将虚拟dom转换为真实dom
function render(vDom) {
  const { type, props, children } = vDom;
  // 创建真实节点
  const el = document.createElement(type);
  // 遍历属性
  for (let key in props) {
    // 设置属性 分 input textarea
    setAttrs(el, key, props[key]);
  }
  // 处理孩子节点
  children.map((c) => {
    // 如果是元素节点
    if (c instanceof Element) {
      // 递归操作
      c = render(c);
    } else {
      // 对于文本节点，直接创建一个新的节点
      c = document.createTextNode(c);
    }
    el.appendChild(c);
  });
  return el;
}

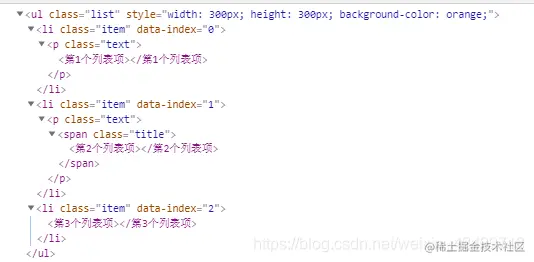

最终，我们得到了我们的真实 dom 结构啦，✿✿ヽ(°▽°)ノ✿

renderDOM

有了真实dom后，我们还需要将这个真实dom渲染到页面去，方法如下：

// 渲染真实dom
function renderDOM(rDom, rootEl) {
  rootEl.appendChild(rDom);
}

然后在我们的index.js文件中执行该方法：

const rDom = render(vDom);
// 执行渲染
renderDOM(
  rDom,
  document.getElementById('app')
)

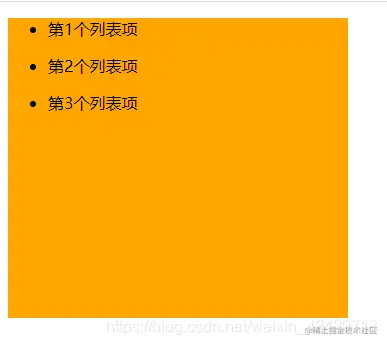

最终，我们成功渲染我们的真实dom，得到如下结果✿✿ヽ(°▽°)ノ✿

虚拟节点差异比较

在上文，我们得到了真实dom结构并且进行了渲染，下文我们将进行两个虚拟dom之间的差异分析，然后形成一个补丁。

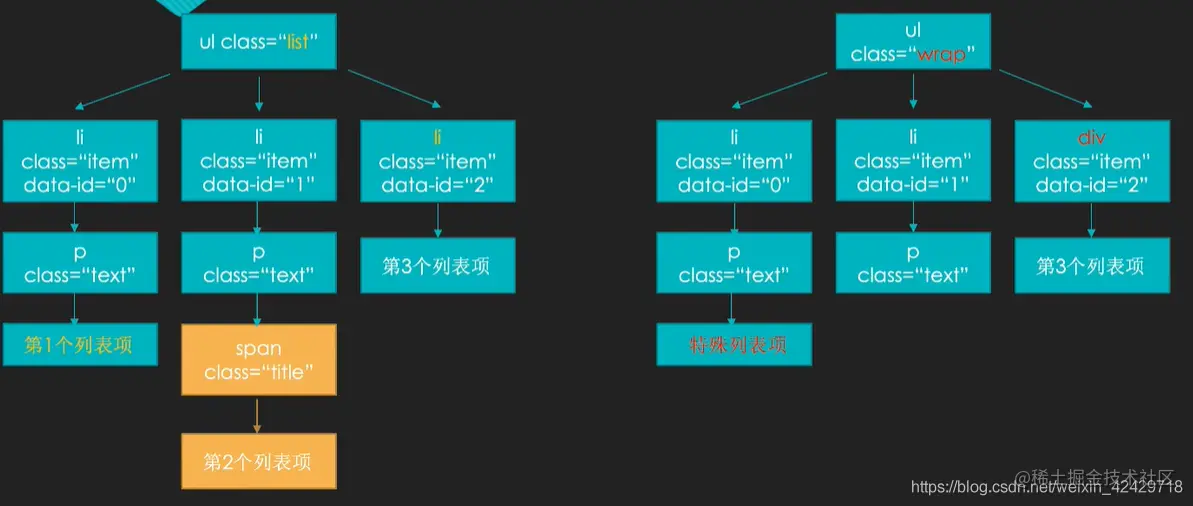

两个虚拟dom

上文两个 vDom 对应下面代码：

const vDom = createElement('ul', { class: 'list', style: 'width: 300px;height: 300px;background-color: orange' }, [
  createElement('li', { class: 'item', 'data-index': 0 }, [
    createElement('p', { class: 'text' }, ['第1个列表项'])
  ]),
  createElement('li', { class: 'item', 'data-index': 1 }, [
    createElement('p', { class: 'text' }, [
      createElement('span', { class: 'title' }, ['第2个列表项'])
    ])
  ]),
  createElement('li', { class: 'item', 'data-index': 2 }, ['第3个列表项'])
]);

const vDom2 = createElement('ul', { class: 'list-wrap', style: 'width: 300px;height: 300px;background-color: orange' }, [
  createElement('li', { class: 'item', 'data-index': 0 }, [
    createElement('p', { class: 'title' }, ['特殊列表项'])
  ]),
  createElement('li', { class: 'item', 'data-index': 1 }, [
    createElement('p', { class: 'text' }, [])
  ]),
  createElement('div', { class: 'item', 'data-index': 2 }, ['第3个列表项'])
]);

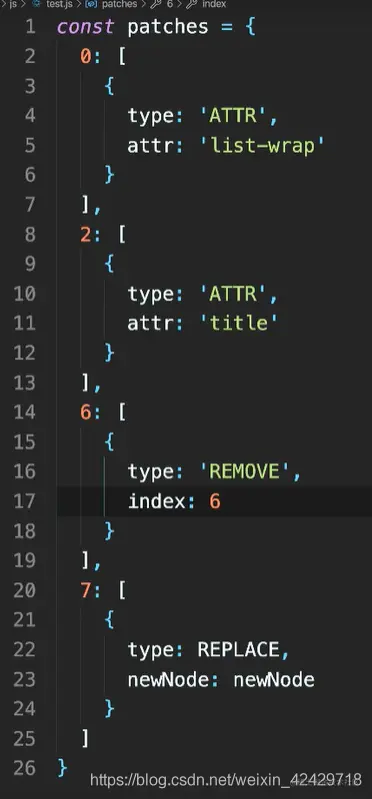

patches

补丁，其实也是一个对象。

domDiff

在 js 文件夹底下，我们创建一个 domDiff文件，用来实现虚拟dom差异比较的方法。

在此之前，我们可以提前设置好对应的属性值，创建一个 patchTypes.js 文件，如下：

export const ATTR = 'ATTR';
export const TEXT = 'TEXT';
export const REPLACE = 'REPLACE';
export const REMOVE = 'REMOVE';

在 domDiff 文件中，我们需要做如下操作：

  • 进行深度遍历，比较新旧虚拟dom的差异
  • 深度遍历时比较的是每一个虚拟节点，对于新节点如果它不存在，那么就是删除操作，打上删除的补丁
  • 如果新旧节点都是文本节点并且值不相同，打上替换的补丁
  • 而对于都是元素节点，并且节点类型相同的情况，我们就需要比较它们的属性值是否相同。同时，对于元素节点，它们都有自己的孩子节点，因此，我们需要对孩子节点进行递归 vnodeWalk 操作，此时需要定义一个全局节点的索引值，用来对应每一个虚拟节点的补丁索引
  • 其它情况，就是进行了替换操作，直接打上替换的补丁

比较元素节点的属性值时，又会有几种情况考虑：

  • 先遍历旧的属性集合，如果新旧属性值不一样，那么就是修改了属性，打上修改的属性补丁
  • 在遍历新的属性集合，如果旧属性值没有，那么就是新增了属性，打上增加的属性补丁
import {
  ATTR,
  TEXT,
  REPLACE,
  REMOVE
} from './patchTypes';
// 定义全局补丁对象
let patches = {};
// 定义全局索引值
let vnIndex = 0;

function domDiff(oldVDom, newVDom) {
  let index = 0;
  // 深度遍历
  vnodeWalk(oldVDom, newVDom, index);
  return patches;
}

// 深度遍历
function vnodeWalk(oldNode, newNode, index) {
  // 对每一个节点创建一个小补丁
  let vnPatch = [];
  // 如果在新节点不存在了，就是存在删除操作
  if (!newNode) {
    vnPatch.push({
      type: REMOVE,
      index
    })
  } else if (typeof oldNode === 'string' && typeof newNode === 'string') {
    // 如果都是文本节点并且值不相同，需要进行替换操作
    if (oldNode !== newNode) {
      vnPatch.push({
        type: TEXT,
        text: newNode
      })
    }
  } else if (oldNode.type === newNode.type) {
    // 如果两个都是元素节点，并且它们的类型相同，此时我们需要对它们的属性进行差异比较
    const attrPatch = attrsWalk(oldNode.props, newNode.props);
    // 如果属性差异有的话，我们才会放入我们的补丁集合当中
    if (Object.keys(attrPatch).length > 0) {
      vnPatch.push({
        type: ATTR,
        attrs: attrPatch
      });
    }

    // 遍历它们的孩子
    childrenWalk(oldNode.children, newNode.children);
  }else{
    // 其它情况，执行了替换操作，打上替换补丁即可
    vnPatch.push({
      type: REPLACE,
      newNode
    })
  }
  // 判断是否有补丁
  if(vnPatch.length){
    patches[index] = vnPatch;
  }

}

// 打属性的补丁
function attrsWalk(oldAttrs, newAttrs) {
  let attrPatch = {};
  // 遍历旧的属性值，看是否修改了属性值
  for (let key in oldAttrs) {
    // 如果对于相同的key，值不相同，则需要保存新节点的属性值，形成一个小补丁
    if (oldAttrs[key] !== newAttrs[key]) {
      attrPatch[key] = newAttrs[key];
    }
  }
  // 遍历新的属性值，看是否存在新增了属性值
  for (let key in newAttrs) {
    if (!oldAttrs.hasOwnProperty(key)) {
      attrPatch[key] = newAttrs[key];
    }
  }
  return attrPatch;
}

// 遍历孩子
function childrenWalk(oldChildren, newChildren) {
  oldChildren.map((c, idx) => {
    vnodeWalk(c, newChildren[idx], ++vnIndex);
  });
}

export default domDiff;

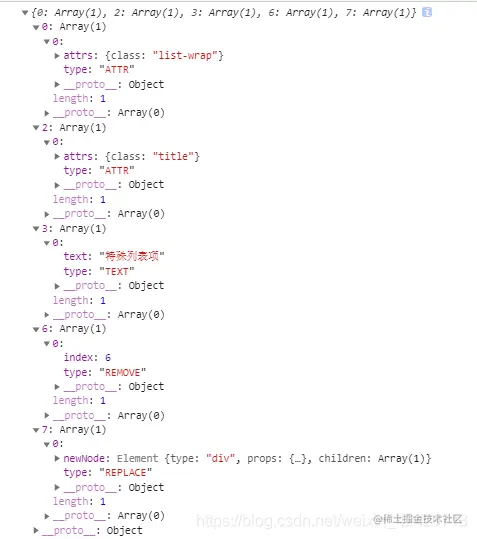

此时，我们打印出来了比对差异之后的补丁 ✿✿ヽ(°▽°)ノ✿

给真实 dom 打补丁

上文我们得到了虚拟dom之间的差异补丁，下面我们将做打补丁操作。

首先，还是在 js 文件夹下创建一个 doPatch.js 文件，里面编写打补丁方法。

// 保存补丁包，形成全局变量
import {
  ATTR,
  TEXT,
  REPLACE,
  REMOVE
} from './patchTypes';
import { setAttrs, render } from './virtualDom'
import Element from './Element'
let finalPatches = {};
let rnIndex = 0;
function doPatch(rDom, patches) {
  finalPatches = patches;
  // 遍历真实dom
  rNodeWalk(rDom);
}

// 真实dom遍历
function rNodeWalk(rNode) {
  const rnPatch = finalPatches[rnIndex++];
  const childNodes = rNode.childNodes;
  // 递归孩子节点
  [...childNodes].map((c) => {
    rNodeWalk(c);
  })
  // 如果当前索引下存在补丁，才会有后续操作
  if (rnPatch) {
    patchAction(rNode, rnPatch);
  }
}

// 打补丁
function patchAction(rNode, rnPatch) {
  // 遍历当前索引节点下的所有补丁
  rnPatch.map((p) => {
    switch (p.type) {
      case ATTR:
        for (let key in p.attrs) {
          // 取属性值
          const val = p.attrs[key];
          // 属性值存在，我们就对其进行设置
          if (val) {
            setAttrs(rNode, key, val);
          } else {
            // 属性值不存在，直接删除对应key值即可
            rNode.removeAttribute(key);
          }
        }
        break;
      case TEXT:
        rNode.textContent = p.text;
        break;
      case REPLACE:
        // 替换操作的话，我们需要判断如果还是虚拟dom的话需要走一遍render函数，形成真实dom，否则就直接新创建一个文本节点
        const newNode = (p.newNode instanceof Element) ? render(p.newNode) : document.createTextNode(p.newNode);
        // 替换操作，先找到父节点然后替换子节点即可
        rNode.parentNode.replaceChild(newNode, rNode);
        break;
      case REMOVE:
        // 删除操作，先找到父节点然后直接删除对应自己即可
        rNode.parentNode.removeChild(rNode);
        break;
      default:
        break;
    }
  });
}

export default doPatch;

此时，我们打印出来了最后打上补丁的dom结构 ✿✿ヽ(°▽°)ノ✿

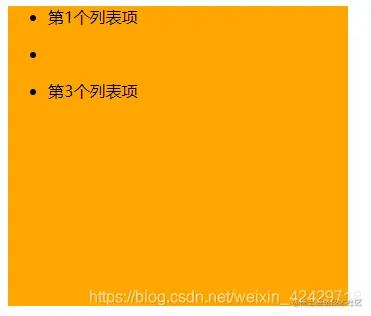

最终，我们的页面变成了这样：

总结与个人思考

根据本文的理解，下面我将总结一下如果面试的话，该如何讲清楚这个 diff 算法。经典三部曲：是什么，为什么，怎么做？

是什么

首先，谈及 diff 算法，其实就是对比两个虚拟节点，然后对比它们的差异。然后再对应真实 dom 上进行一个打补丁操作。我们的目的就是找到其中的差异，然后用最小的代价来操作 dom。因为操作 dom 相对而言比较耗性能。

为什么

那么为什么用 diff算法呢？直接操作真实 dom 难道不香吗？而且你使用 diff 算法后只是得到了差异化，最后还是要操作真实 dom 的，好像没太多区别？

当然有区别了，从 是什么 我们了解了直接操作 dom 的话比较耗费性能，想想 JQuery 时代，操作一个表格，如果对表格中某一项进行修改，那么整个表格 dom 节点都要重新刷一下，这显然很费性能。

虚拟节点呢，我们可以简单理解为普通对象。就是将真实节点用对象的方式模拟出来，通过比较两个新老虚拟节点，得到彼此的差异，形成一个补丁，最后再与真实的 dom 进行匹配，将这些补丁打到真实 dom 上去，最终，我们还是操作了原来的真实 dom，但是我们是用了差异化结果的 最小的代价 来操作的。

怎么做

这里我就按照本文的思路来说一说实现过程了：

首先，我们需要将虚拟节点给创建出来，虚拟节点可以理解为 普通对象，然后将虚拟dom转换为真实的dom节点，通过 renderDOM方法渲染到页面上，呈现出我们看到的页面。之后，通过 domDiff 方法，比对两个虚拟 dom ，得到补丁 patches，最后，我们通过 doPatch 方法操作真实 dom 执行打补丁操作。

对于虚拟 dom 转换为真实 dom 过程中，有需要注意的点：

首先，遍历每一个虚拟节点，对其创建一个真实的节点，此时节点上面还没有任何属性添加，我们需要遍历虚拟节点的属性，而对于属性，会有几种情况需要考虑，对于像输入框和文本框，我们是通过 node.value 这样来进行赋值操作，而对于样式属性的话，我们是通过 node.style.cssText来设置样式，其它情况我们是通过 node.setAttribute 直接操作。因此，我们需要分情况来讨论，所以在上述代码中，我们单独写了一个 setAttr 方法来给真实节点设置属性。

属性操作完了，还是不够，我们不是有三个属性吗？ type 、 props、children，对了还有我们的孩子节点，对于孩子节点，我们需要判断是不是普通文本节点，如果是的话，直接通过 document.createTextNode 来创建一个文本节点就好了，而对于虚拟节点的话，我们需要执行递归操作。最后，将孩子节点通过 appendChild方法添加到当前真实根节点上。

对于 dom diff， 一个核心部分就是 vnodeWalk，用来进行节点的深度遍历。

在 domDiff 文件中，我们需要做如下操作：

  • 进行深度遍历，比较新旧虚拟dom的差异
  • 深度遍历时比较的是每一个虚拟节点，对于新节点如果它不存在，那么就是删除操作，打上删除的补丁
  • 如果新旧节点都是文本节点并且值不相同，打上替换的补丁
  • 而对于都是元素节点，并且节点类型相同的情况，我们就需要比较它们的属性值是否相同。同时，对于元素节点，它们都有自己的孩子节点，因此，我们需要对孩子节点进行递归 vnodeWalk 操作，此时需要定义一个全局节点的索引值，用来对应每一个虚拟节点的补丁索引
  • 其它情况，就是进行了替换操作，直接打上替换的补丁

比较元素节点的属性值时，又会有几种情况考虑：

  • 先遍历旧的属性集合，如果新旧属性值不一样，那么就是修改了属性，打上修改的属性补丁
  • 在遍历新的属性集合，如果旧属性值没有，那么就是新增了属性，打上增加的属性补丁

本文参考

【全网首发:完结】虚拟节点与DOM Diff算法源码实现【面试必备】

感谢小野老师的对算法的细致讲解，给老师打call，建议大家可以结合视频看一看，看完会恍然大悟的！

最后

文章产出不易，还望各位小伙伴们支持一波！

往期精选：

小狮子前端の笔记仓库

leetcode-javascript：LeetCode 力扣的 JavaScript 解题仓库，前端刷题路线（思维导图）

小伙伴们可以在Issues中提交自己的解题代码，🤝 欢迎Contributing，可打卡刷题，Give a ⭐️ if this project helped you!

访问超逸の博客，方便小伙伴阅读玩耍~

学如逆水行舟，不进则退
avatar
文章
阅读
粉丝
相关推荐
让虚拟DOM和DOM-diff不再成为你的绊脚石
66k阅读
 ·
1.5k点赞
从了解到深入虚拟DOM和实现diff算法
21k阅读
 ·
715点赞
虚拟DOM和Diff算法 - 入门级
12k阅读
 ·
224点赞
详解vue的diff算法
82k阅读
 ·
1.2k点赞
「React深入」一文吃透虚拟DOM和diff算法
14k阅读
 ·
244点赞
