iOS-14.方法查找流程之慢速查找流程分析

ios底层文章汇总

1 引入

iOS方法调用，底层首先会查找cache进行快速查找imp

查找cache进行快速查找imp的具体流程逻辑请参考:iOS-13.方法查找流程之快速查找流程

如果快速查找cache没有找到匹配的imp,则会跳转到__objc_msgSend_uncached,进入慢速的方法列表查询 MethodTableLookup

STATIC_ENTRY __objc_msgSend_uncached
UNWIND __objc_msgSend_uncached, FrameWithNoSaves

MethodTableLookup // 查询方法列表
TailCallFunctionPointer x17

END_ENTRY __objc_msgSend_uncached

MethodTableLookup是个宏，具体定义如下：

.macro MethodTableLookup

	// push frame
	SignLR
	stp	fp, lr, [sp, #-16]!
	mov	fp, sp

	// save parameter registers: x0..x8, q0..q7
	sub	sp, sp, #(10*8 + 8*16)
	stp	q0, q1, [sp, #(0*16)]
	stp	q2, q3, [sp, #(2*16)]
	stp	q4, q5, [sp, #(4*16)]
	stp	q6, q7, [sp, #(6*16)]
	stp	x0, x1, [sp, #(8*16+0*8)]
	stp	x2, x3, [sp, #(8*16+2*8)]
	stp	x4, x5, [sp, #(8*16+4*8)]
	stp	x6, x7, [sp, #(8*16+6*8)]
	str	x8,     [sp, #(8*16+8*8)]

	// lookUpImpOrForward(obj, sel, cls, LOOKUP_INITIALIZE | LOOKUP_RESOLVER)
	// receiver and selector already in x0 and x1
	mov	x2, x16
	mov	x3, #3
	bl	_lookUpImpOrForward

	// IMP in x0
	mov	x17, x0

	// restore registers and return
	ldp	q0, q1, [sp, #(0*16)]
	ldp	q2, q3, [sp, #(2*16)]
	ldp	q4, q5, [sp, #(4*16)]
	ldp	q6, q7, [sp, #(6*16)]
	ldp	x0, x1, [sp, #(8*16+0*8)]
	ldp	x2, x3, [sp, #(8*16+2*8)]
	ldp	x4, x5, [sp, #(8*16+4*8)]
	ldp	x6, x7, [sp, #(8*16+6*8)]
	ldr	x8,     [sp, #(8*16+8*8)]

	mov	sp, fp
	ldp	fp, lr, [sp], #16
	AuthenticateLR

.endmacro

从MethodTableLookup的宏定义可知，主要是进行了一系列的寄存器操作，然后跳转到_lookUpImpOrForward ，但全局搜索_lookUpImpOrForward未找到其定义，猜想底层从汇编跳转到C源码部分

注：从汇编宏跳到C函数，函数名少一个下划线前缀

从C函数调用汇编宏，名称会多一个下划线前缀

全局搜索lookUpImpOrForward 果然找到了函数的定义

2 验证程序跳转流程

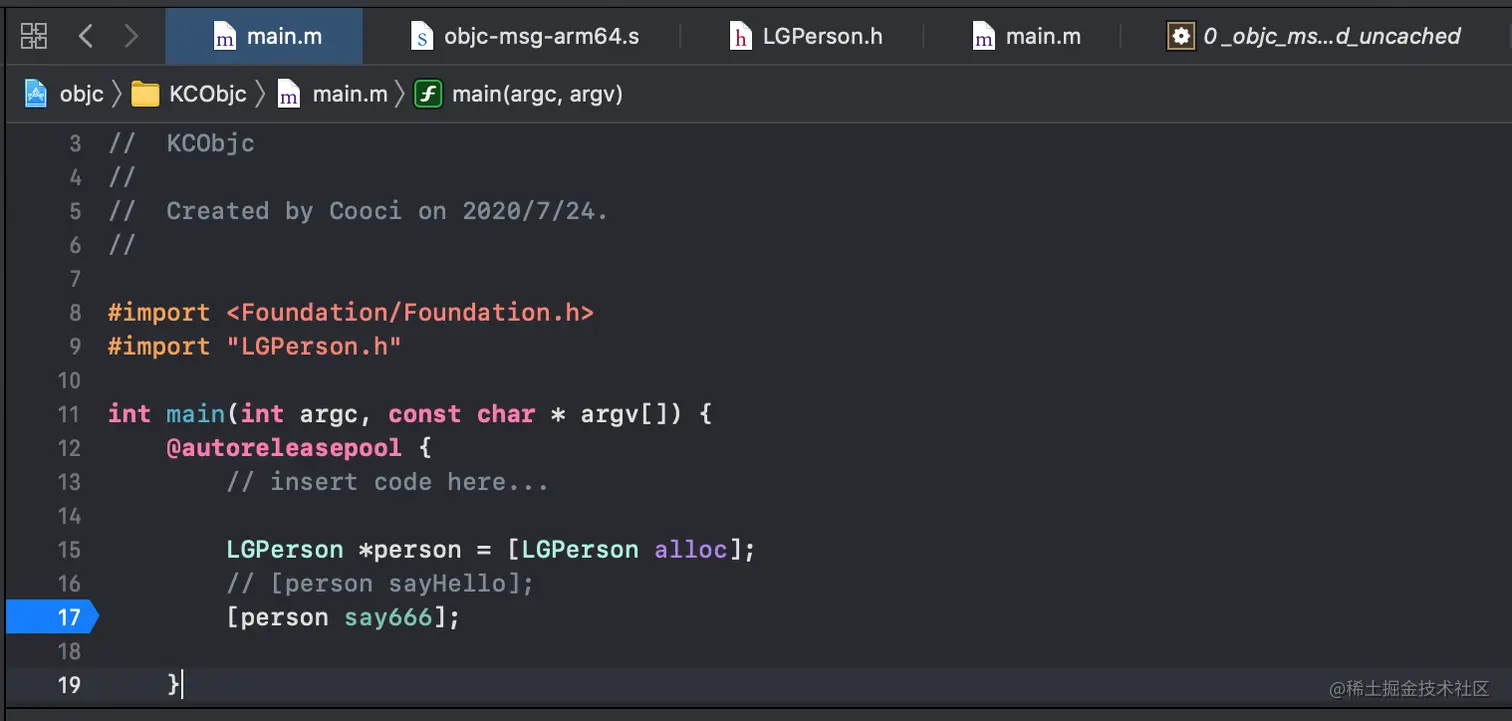

• main.m设置断点，打开Debug->Debug Workflow->Always Show Disassemble

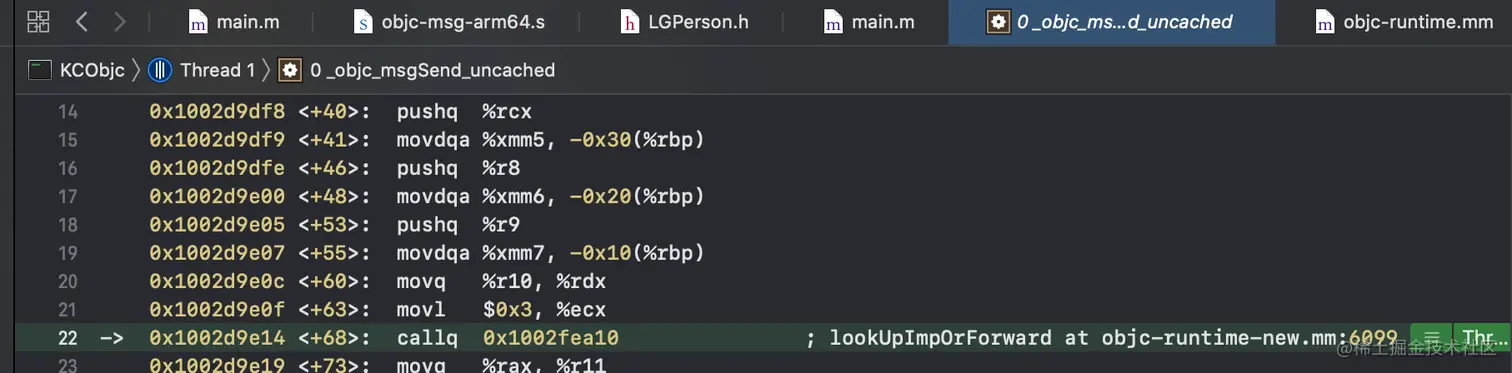

• 运行程序后，执行到断点处，按住control键+点击step into，多点击step into直到进入_objc_msgSend_uncached,可见一堆的寄存器处理后，进行了callq
• 程序确实进入lookUpImpOrForward at objc-runtime-new.mm:6099

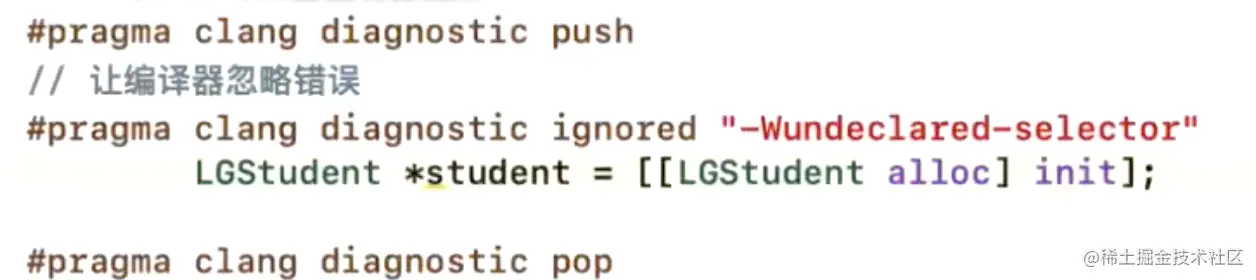

让编译忽略错误

3 lookUpImpOrForward慢速查找逻辑

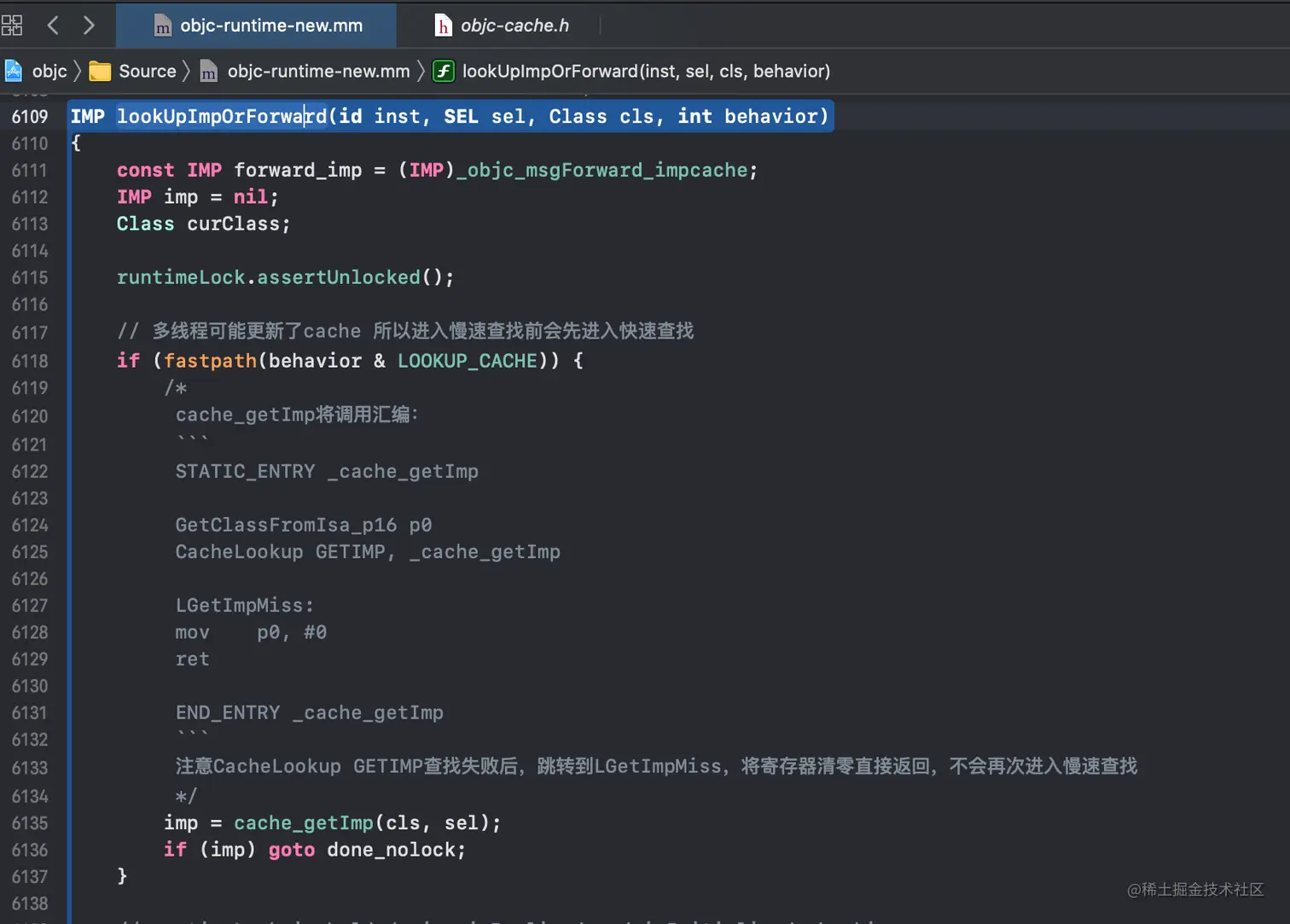

3.1 lookUpImpOrForward源码

IMP lookUpImpOrForward(id inst, SEL sel, Class cls, int behavior)
{
    // 定义的消息转发forward_imp
    const IMP forward_imp = (IMP)_objc_msgForward_impcache;
    IMP imp = nil;
    Class curClass;

    runtimeLock.assertUnlocked();

    // 多线程可能更新了cache 所以进入慢速查找前会先进入快速查找
    if (fastpath(behavior & LOOKUP_CACHE)) {
        /*
         cache_getImp将调用汇编：
         ```
         STATIC_ENTRY _cache_getImp

         GetClassFromIsa_p16 p0
         CacheLookup GETIMP, _cache_getImp

         LGetImpMiss:
         mov    p0, #0
         ret

         END_ENTRY _cache_getImp
         ```
         注意CacheLookup GETIMP查找失败后，跳转到LGetImpMiss，将寄存器清零直接返回，不会再次进入慢速查找
         */
        imp = cache_getImp(cls, sel);
        if (imp) goto done_nolock;

    }

    //加锁，目的是保证读取的线程安全
    runtimeLock.lock();

    //判断是否是一个已知的类：判断当前类是否是已经被认可的类，即已经加载的类
    checkIsKnownClass(cls);

    //判断类是否实现，如果没有，需要先实现，此时的目的是为了确定父类链，方法后续的循环
    if (slowpath(!cls->isRealized())) {
        cls = realizeClassMaybeSwiftAndLeaveLocked(cls, runtimeLock);
    }

    //判断类是否初始化，如果没有，需要先初始化
    if (slowpath((behavior & LOOKUP_INITIALIZE) && !cls->isInitialized())) {
        cls = initializeAndLeaveLocked(cls, inst, runtimeLock);
    }

    runtimeLock.assertLocked();
    curClass = cls;

    //查找类的缓存

    // unreasonableClassCount 最大循环次数
    for (unsigned attempts = unreasonableClassCount();;) {
        //当前类方法列表（采用二分查找算法），如果找到，则返回，将方法缓存到cache中
        Method meth = getMethodNoSuper_nolock(curClass, sel);
        if (meth) {
            imp = meth->imp;
            goto done;
        }
        //赋值当前类 = 当前类的父类，并判断父类是否为nil
        if (slowpath((curClass = curClass->superclass) == nil)) {
            //未找到方法实现，方法解析器也不行，使用转发
            imp = forward_imp;
            break;
        }

        // 如果attempts==0，则停止
        if (slowpath(--attempts == 0)) {
            _objc_fatal("Memory corruption in class list.");
        }

        // 父类缓存 此时的curClass已在前面代码赋值为当前类的父类--cache_getImp进入汇编查找，如果没查找到，直接返回，不会进入lookUpImpOrForward
        imp = cache_getImp(curClass, sel);
        if (slowpath(imp == forward_imp)) {
            // 到继承链找到nil后未找到，则将imp = forward_imp 跳出循环
            break;
        }
        if (fastpath(imp)) {
            //如果在父类中，找到了此方法，将其存储到cache中
            goto done;
        }
    }

    //没有找到方法实现，尝试一次动态方法解析
    if (slowpath(behavior & LOOKUP_RESOLVER)) {
        //动态方法决议的控制条件
        behavior ^= LOOKUP_RESOLVER;
        return resolveMethod_locked(inst, sel, cls, behavior);
    }

 done:
    //存储到缓存
    log_and_fill_cache(cls, imp, sel, inst, curClass);
    //解锁
    runtimeLock.unlock();
 done_nolock:
    if (slowpath((behavior & LOOKUP_NIL) && imp == forward_imp)) {
        return nil;
    }
    return imp;
}

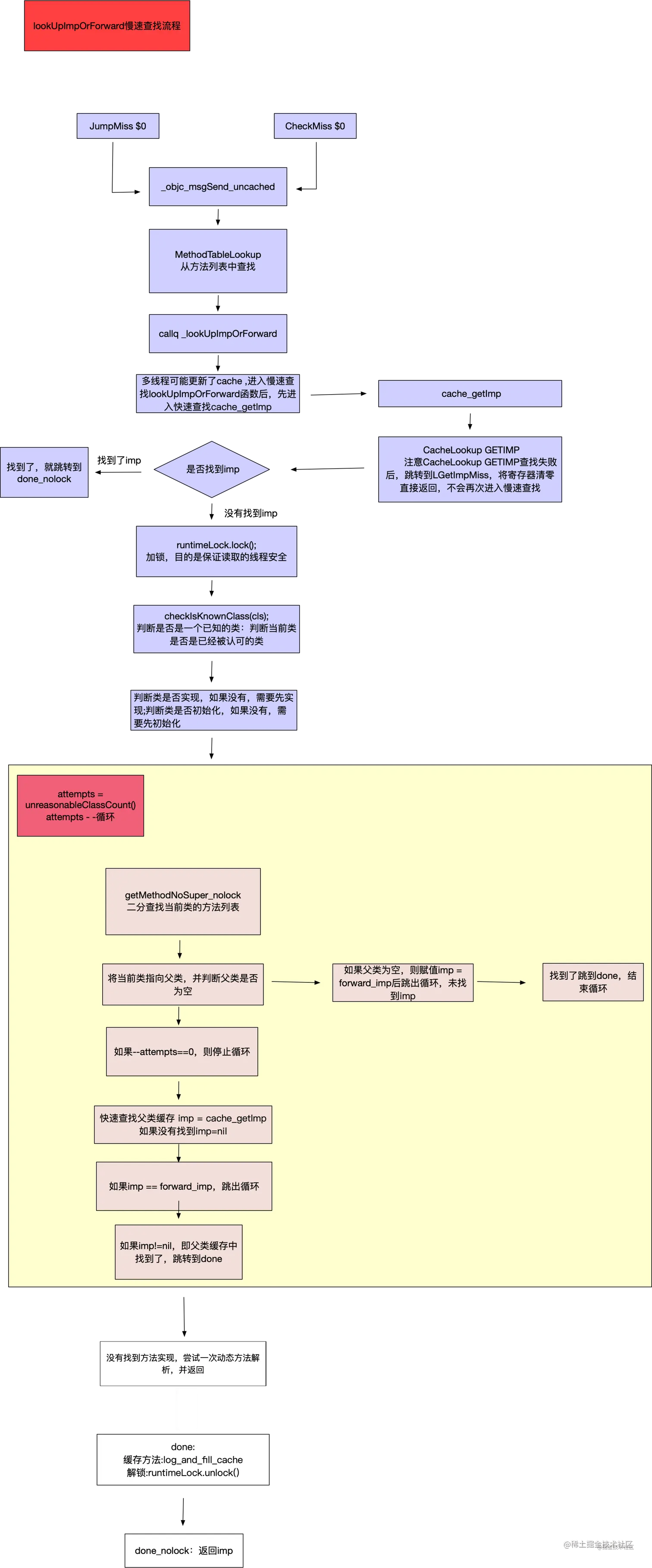

3.2 lookUpImpOrForward流程逻辑

• 1）定义的消息转发forward_imp

const IMP forward_imp = (IMP)_objc_msgForward_impcache;

• 2）进入慢速查找后，多线程可能更新了cache 所以进入慢速查找前会先进入快速查找

• 3）cache_getImp将调用汇编 执行 CacheLookup GETIMP, _cache_getImp

注意CacheLookup GETIMP查找失败后，跳转到LGetImpMiss，将寄存器清零直接返回，不会再次进入慢速查找

• 4）进入循环查找流程是

  • 当前类方法列表
  • 将当前类 赋值为当前类的父类进行迭代（判断父类是否为nil，为nil就 imp = forward_imp消息转发，退出循环）
  • 如果--attempts==0，则停止循环
  • 查找快速父类缓存，在继承链的父类中如果找到了此方法，跳出循环，将方法存储到cache中

• 5）没有找到方法实现，尝试一次动态方法解析，并返回动态方法解析的结果

• 6）找到了方法实现，则将方法写入到缓存log_and_fill_cache --> cache_fill

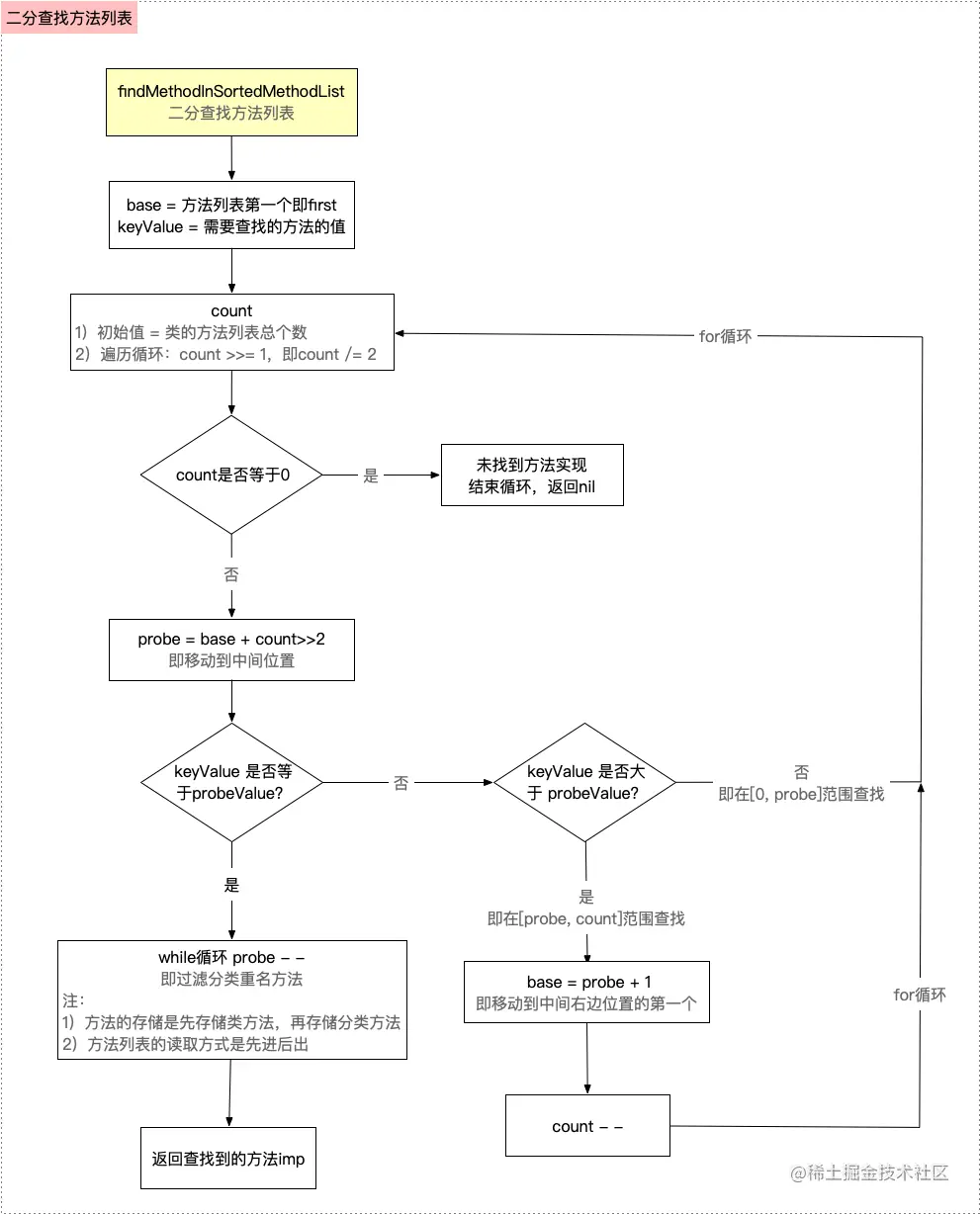

3.3 在当前类方法列表中查找imp（采用二分查找算法）: findMethodInSortedMethodList

getMethodNoSuper_nolock --> 循环methods调用search_method_list_inline(*mlists, sel) --> findMethodInSortedMethodList

ALWAYS_INLINE static method_t *
findMethodInSortedMethodList(SEL key, const method_list_t *list)
{
   ASSERT(list);

   const method_t * const first = &list->first;
   const method_t *base = first;
   const method_t *probe;
   uintptr_t keyValue = (uintptr_t)key;
   uint32_t count;

   /**
    二分查找
    list 递增存储的
    */

   for (count = list->count; count != 0; count >>= 1) {
       probe = base + (count >> 1);

       uintptr_t probeValue = (uintptr_t)probe->name;

       if (keyValue == probeValue) {
           // list中可能存在同名方法，方法的存储顺序是： 分类 - 类
           while (probe > first && keyValue == (uintptr_t)probe[-1].name) {

            //排除分类重名方法（方法的存储是先存储类方法，在存储分类---按照先进后出的原则，分类方法最先出，而我们要取的类方法，所以需要先排除分类方法）
            //如果是两个分类，就看谁先进行加载
               probe--;
           }
           return (method_t *)probe;
       }

       if (keyValue > probeValue) {
           base = probe + 1;
           count--;
       }
   }

   return nil;
}

3.4 总结

1）对象方法查找测试

• 自己有，就找到后返回；
• 自己没有，找父类，父类找到后返回；
• 自己没有，父类没有，找父类的父类，找到后返回；
• 沿着继承链找父类，直到NSObject，找到就返回；
• 如果继承链中都没有找到，崩溃

2）类方法查找测试

• 自己有，就找到后返回；
• 自己没有，找父类，父类找到后返回；
• 自己没有，父类没有，找父类的父类，找到后返回；
• 沿着继承链找父类，直到NSObject，找到就返回；
• 沿着继承链找父类，直到NSObject都没有找到，找NSObject的对象方法，找到后返回；
• 沿着继承链找父类，直到NSObject都没有找到，找NSObject的对象方法，也没有找到，则崩溃

4 cache_getImp解析

快速查找失败，未找到imp后，为了规避多线程的影响，重新刷新了类的cache,在进入C代码的 lookUpImpOrForward中后还进行了一次快速查找cache中的imp:imp = cache_getImp(cls, sel);

cache_getImp将进入汇编代码，_cache_getImp,源码如下，从源码可知核心为CacheLookup GETIMP, _cache_getImp进入CacheLookup宏（进入CacheLookup宏参考：iOS-13.方法查找流程之快速查找流程)

	STATIC_ENTRY _cache_getImp

	GetClassFromIsa_p16 p0
	CacheLookup GETIMP, _cache_getImp

LGetImpMiss:
	mov	p0, #0
	ret

	END_ENTRY _cache_getImp

CacheLookup GETIMP,找到imp则直接返回imp,如果查找失败后，跳转LGetImpMiss，将寄存器清零直接返回，不会再次进入慢速查找

5 _objc_msgForward_impcache

STATIC_ENTRY __objc_msgForward_impcache

  // No stret specialization.
  b	__objc_msgForward

END_ENTRY __objc_msgForward_impcache


ENTRY __objc_msgForward

  adrp	x17, __objc_forward_handler@PAGE
  ldr	p17, [x17, __objc_forward_handler@PAGEOFF]
  TailCallFunctionPointer x17

END_ENTRY __objc_msgForward

• _objc_msgForward_impcache--> __objc_msgForward-->_objc_forward_handler进入C语言函数
• void *_objc_forward_handler = (void*)objc_defaultForwardHandler
• objc_defaultForwardHandler函数实现

// Default forward handler halts the process.
__attribute__((noreturn, cold)) void
objc_defaultForwardHandler(id self, SEL sel)
{
    _objc_fatal("%c[%s %s]: unrecognized selector sent to instance %p "
                "(no message forward handler is installed)",
                class_isMetaClass(object_getClass(self)) ? '+' : '-',
                object_getClassName(self), sel_getName(sel), self);
}

动态方法决议，请关注后续更新：iOS-15.objc_msgSend动态方法决议和消息转发
