🏆强行进阶之带你打造Github近千Star且登顶Trending榜的无敌特效

5,500 阅读23分钟

带你实现女朋友欲罢不能的网易云音乐宇宙尘埃特效

这是自定义View系列的上一篇文章,上一篇文章是自定义View的,本篇文章是自定义ViewGroup的。

前言

这是本篇特效的Github地址:github.com/MlxChange/W…

我先承认我吹牛了,标题是近千Star(虽然只有700),且登顶Trending榜(当时排Kotlin分类第三名)。但是我仍然有一颗上进的心,吹牛是无罪的!

大家且先放下手中40m的大刀,让我先跑39米,看看我这次能给大家整个什么花活再决定是否砍我。

还是同样的道理,我知道没图是骗不了人的,先放图,看看最终实现的效果是否真的那么炫酷。

怎么样是不是还算有那么一丢丢炫酷的感觉??

这个效果是一个自定义ViewGroup,相信有很多小伙伴平常写自定义View还是较多的,但是自定义ViewGroup就比较少了。主要啊,自定义ViewGroup考虑的东西太多了,又是什么测量,又是什么布局,有的时候还得考虑滑动冲突,真的是要多麻烦有多麻烦。

不过,本篇就带你一点点分析效果入手,到实现效果,再到处理这些麻烦事,由浅入深的让你也能轻松学会自定义ViewGroup。妈妈再也不用担心我不会自定义ViewGroup了。

另外,大家也可以看看我上一篇文章,对自定义View掌握不够熟练的可以考虑我的实现方式,就是一点点实现,然后再慢慢修改,增加效果。

话不多说,放码过来。

特效分析

由于是自定义ViewGroup,效果还是蛮复杂的。我刚开始看到这个原效果图的时候,我内心是拒绝的,不能说你UI设计那么炫酷,根本不考虑我们程序员的辛苦把,坚决不做这种东西!

于是我和UI打了一架,谁赢了听谁的。现在看到实现的效果,我只想说 真香

好了,我不皮了。我们认真来看一下效果把。

首先,这个效果可以看到有很多的页面,就像列表一样,记得之前看过一个效果就是探探那种效果,左滑喜欢,右滑不喜欢和这个类似。所以我起初想的是看能不能从自定义LayoutManager或者自定义一个View继承于RecyclerView入手,后来我还是放弃了,因为它们不太容易实现预览到下一个界面这种效果,最终决定了自定义一个ViewGroup去实现。

这个效果我觉得最特殊的在于能够通过拖拽看到下一个界面的内容,就像拉窗帘一样,并且划过中心之后,能够自动的滑动到另一侧,并且有反弹效果,然后显示下一个页面。当下一个页面完全显示的时候,此时拖拽按钮自动生成,再次预览下下个页面。而且按钮也能按回去,按回去以后反方向就会生成一个新的按钮,显示上一页的内容。

综上所述,我总结了几点:

  1. 是一个自定义ViewGroup
  2. 子View堆叠显示,就像列表一样可以自定义子View的内容,并且能预览到下一页或者上一页的内容。
  3. 有一个拖拽的按钮,在往外拉的时候按钮也在不断的变大,缩回去的时候按钮在不断变小,并且是一个很圆滑的效果
  4. 在完全滑动到另一侧的时候,还会反弹几下

其实我觉得其他的都比较好实现,比较麻烦的就是这个拖拽按钮,我决定从拖拽按钮入手。

拖拽按钮

虽然讲的是自定义ViewGroup,但是做自定义View不能一上来就开干,我先写个自定义View,先看看这个拖拽按钮能不能实现,如果这个都不能实现的话,那后面的就找个借口甩锅给UI不是就不需要写了吗。

我先看看这个拖拽按钮是怎么实现的。

先从左边的按钮开始看,毕竟屏幕的原点在左上角嘛。

首先它距离左边有一小点距离,从上到下就是一条线,只是中间有个圆不圆,尖不尖的突起。这个突起我先不管它,我先画出这个线。因为是测试,我创建一个TestView

class TestView  @JvmOverloads constructor(
    context: Context, attrs: AttributeSet? = null, defStyleAttr: Int = 0
) : View(context, attrs, defStyleAttr) {}

然后是画线。我们不妨先思考一下,如何画这个线。在效果图中虽然确实是一条线,但是它左边也有内容显示,所以我觉得更像是一个细长的矩形,只不过这个细长的矩形中出了一个叛徒(突起)。所以画线变成了画矩形,而且由于这个叛徒的存在,简单的canvas画矩形显然是无法在后续的矩形上添加这个叛徒的,所以得用那个另外一个方式画矩形,那么是什么呢?

没错,就是PathPath一样可以达到同样的效果。所以开干。

画矩形

定义一个画笔和Path

var path= Path()
var paint =Paint()

init {
    paint.color=Color.RED //为了方便辨识,我们定义红色
    paint.style=Paint.Style.STROKE
    paint.isAntiAlias=true
}

矩形怎么画呢?其实和我们在纸上画一模一样,从原点画个线到右边,然后在画直线到下面,再往左画一个直线,最后和原点闭合。如此一个矩形就出来了。灵魂画师就是我本人了。

这个画法其实Path很好的帮我们实现,并且我们为了方便,还是定义一个中心点centerX和centerY

override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    path.lineTo(100f,0f)//100只是个测试距离,画上图步骤1
    path.lineTo(100f,centerY*2)//画步骤2
    path.lineTo(0f,centerY*2)//画步骤3
    path.close()//闭合,也就是画步骤4
    canvas.drawPath(path,paint)
}

override fun onSizeChanged(w: Int, h: Int, oldw: Int, oldh: Int) {
    super.onSizeChanged(w, h, oldw, oldh)
    centerX= (w/2).toFloat()//定义屏幕中心X值
    centerY= (h/2).toFloat()//定义屏幕中心Y值
}

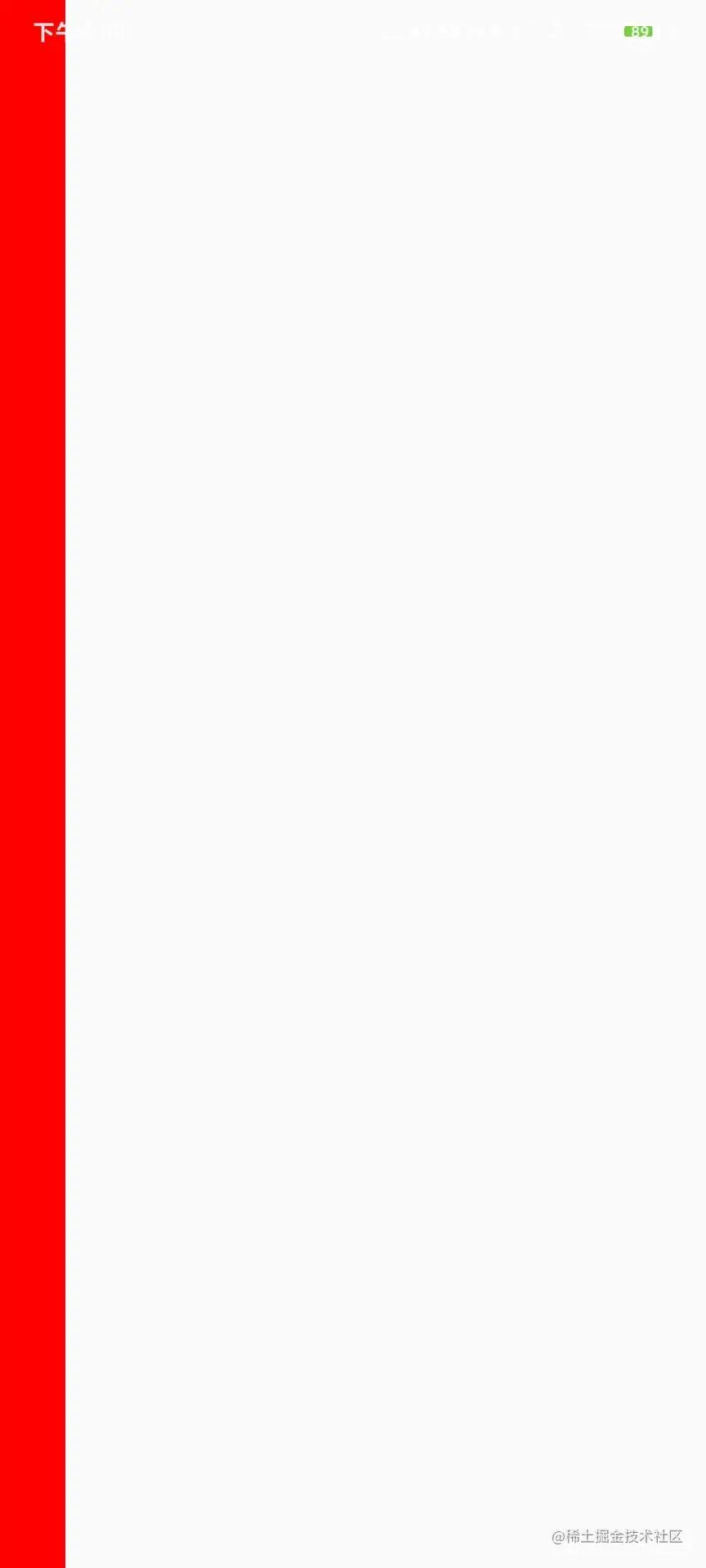

那我们看一下效果吧

emmm看起来有点意思了,不过状态栏是什么鬼?啊 这个不要管他啦,就是透明状态栏而已啦。

画突起

那我们现在考虑一下如何画这个突起呢?

其实突起嘛,在纸上画应该是这样的

你看如果我们在纸上画还是很简单的,右边的线那里只需要多个突起即可。多了三步,看看代码怎么实现吧

override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    path.lineTo(100f,0f)//上图第一步
    path.lineTo(100f,centerY-200)//上图第二步
    path.lineTo(180f,centerY)//第三步
    path.lineTo(100f,centerY+200)//第四步
    path.lineTo(100f,centerY*2)//第五步
    path.lineTo(0f,centerY*2)//第六步
    path.close()//第七步
    canvas.drawPath(path,paint)
}

效果如何呢?

看起来有点意思了哦~不过人家那个效果看起来很圆滑,你这个尖尖的,有点不大一样啊。

这位兄台,你说的很有道理,不过圆的我不会画啊。咋办呢?就只有尖尖才能维持得了生活这样子,里面的老哥个个都是人才说话又好听,啊等等不对,走错片场了。

圆形是什么呢?是曲线,没错吧?在计算机中我们该如何画曲线呢?我们看看有没有小伙伴知道啊,我等你十分钟

啊,十分钟过去了,没人知道我就说答案了哦

没错,就是贝塞尔曲线!

什么,你没听过贝塞尔曲线?老哥,你out了。

贝塞尔曲线是计算机中模拟曲线的一种算法,通过方程balabalabla,省略一堆定义.....

简而言之,贝塞尔曲线就是帮我们画曲线的,通过位置点和控制点来确定曲线。如果不会的小伙伴,我建议先学习一下关于贝塞尔曲线的基础用法。

我们看一下二阶贝塞尔曲线的方法把

/**
 * 从上一个点开始,绘制二阶Bezier曲线
 * (x1,y1)为控制点, (x2,y2)为终点
 */
public void quadTo(float x1, float y1, float x2, float y2)

那么话说回来,用贝塞尔曲线画,应该怎么画呢?我们继续尝试在纸上画一下试试

贝塞尔曲线就对应着步骤三了.起始点就是A点了,控制点就是B点了,终点那应该就是C点了。

这个点的坐标呢?我们假设步骤一的长度为100,a点到B点在X方向上的偏移是100,B点的Y坐标就是中心坐标的话,B点的坐标就是(100+100,centerY)。然后A到C的距离我们设定为200,这些应该不难理解

我们代码上实践一下

override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    path.lineTo(100f,0f)//步骤1
    path.lineTo(100f,centerY-100)步骤2
    path.quadTo(200f,centerY,100f,centerY+100)//步骤3
    path.lineTo(100f,centerY*2)//步骤4
    path.lineTo(0f,centerY*2)//步骤5
    path.close()//步骤6
    canvas.drawPath(path,paint)
}

效果是如何的呢?我们看看

emmm好像不是那么辣眼睛了,不过这个突起着实有点突兀。怎么看怎么觉得像是塞了钱进剧组的。

你这么一说,我和效果图一比对,我感觉我做成这样,老板怕不是要立马开除我了。可是效果图那么圆滑的特效是如何做出来的呢?

其实也很简单,二阶贝塞尔曲线不行,那就让它兄弟三阶贝塞尔曲线出马,三阶贝塞尔曲线还不行,就四阶五阶。。。

其实最终效果是个六阶贝塞尔曲线,如下图

P1点和P8点是位置点,其余全是控制点。红色的线就是生成的曲线,是不是看得出来很圆滑了呢?方案是不是很简单呢?

啊,大刀不要落下来!我认错了!其实一点不简单。我当初思考,也是思考了半天才想出来。

六阶虽然难弄,但是我们可以分解啊。分解成两个三阶的贝塞尔曲线不就OK了?

我们以P1为起始点,P4为终点,P2,P3就是位置点,我们半个半个画不就很简单了嘛

上半部分就变成了这样:

那我们来看一下三阶贝塞尔曲线的方法把

/*
 *	x1,y1是第一个控制点的位置,对应P2
 *	x2,y2是第二个控制点的位置, 对应P3
 *	x3,y3是最后一个位置点的位置,对应p4
 */
public void cubicTo(float x1, float y1, float x2, float y2,float x3, float y3)

那么他们的坐标是怎么确定的呢?

我们在纸上继续画画试试

P1,P4就是位置点,P2,P3就是控制点。那么P2,P3,P4的距离如何去确定呢?

有很多在线生成贝塞尔曲线的网站,你生成四个点,摆的差不多了,看看他们的坐标就能大概知道是多少了。

我之前呢已经去试过了,以P1为(0,0)的话呢,几个点的坐标如下:

p2(0,100),p3(90,75),p4(100,150)。由于P4的Y坐标我们已经确定为centerY了,所以P1只能是(100,centerY-150).代码如下:

override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    path.lineTo(100f,0f)//第一步
    path.lineTo(100f,centerY-150)//第二步
    path.cubicTo(100f,centerY-150f+100,100f+90f,centerY-150+75f,100f+100f,centerY)//第三步
    path.lineTo(100f,centerY*2)//第五步
    path.lineTo(0f,centerY*2)//第六步
    path.close()//第七步
    canvas.drawPath(path,paint)
}

由于啊,我们只是花了上半部分,所以上图中的第四步没有画,我们主要是想先看看上半部分是不是我们想要的效果,运行一下,效果来咯

看起来上半部分效果确实圆滑了许多,那我依葫芦画瓢,把下半部分也完成。那下半部分的话,就是以P4为起点了

p1就是上半部分的p4位置,对照上半部分的相对位置,那么此时p2,p3,p4的坐标就很容易确定了

p1(100f+100f,centerY)p2(100f+90f,centerY+90f)p3(100f,centerY+75f)p4(100f,centerY+150f)p1(100f+100f,centerY),p2(100f+90f,centerY+90f),p3(100f,centerY+75f),p4(100f,centerY+150f)

这是代码:

override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    path.lineTo(100f,0f)//第一步
    path.lineTo(100f,centerY-150)//第二步
    path.cubicTo(100f,centerY-150f+100,100f+90f,centerY-150+75f,100f+100f,centerY)//第三步
    path.cubicTo(100f+90f,centerY+90f,100f,centerY+75f,100f,centerY+150f)//第四步
    path.lineTo(100f,centerY*2)//第五步
    path.lineTo(0f,centerY*2)//第六步
    path.close()//第七步
    canvas.drawPath(path,paint)
}

空口无凭,来看看效果才是硬道理

怎么样,效果是不是很好很圆滑了,再也不是尖尖角了。Mlx,YES!

既然这个效果已经实现了,我们开始下一步,动画!

拖拽动画

首先,分析上面的动画,我们可以发现,这个小突起会跟随手指上下移动,并且当手指向右边滑动的时候,突起会变大,那我们先不管左右的情况,先考虑上下滑动的情况。

上下动画

在上面画的这个突起中,突起的最高点我们设定的Y值是centerY。突起如果移动,这几个点的相对位置应该是不会变的。唯一改变的就是突起的最高点才对。

那么问题来了,突起的最高点它应该怎么变化?

没错,就是跟随手指上下移动。现在情况就是这样了,突起的最高点也就是上半部分和下半部分的位置点,Y值是centerY,现在应该Y值跟随手指,而其他的相对距离保持不变。

还是以这个图为例,就是P4点的Y值改变,P1 P2 P3的X坐标都不会发生改变,Y坐标以P4的坐标为原点。这样的话就能让这个突起只是上下改变了。

也就是说,

P1(100,P4.y150),P2(100,P4.y50),P3(190,P4.y75)P4(200,Y)P1(100,P4.y-150) ,P2(100,P4.y-50),P3(190,P4.y-75) P4(200,Y)

这里唯一的变量就是Y了,Y既然跟随手指那就是手指按下的地方的Y值咯。怎么记录呢?

嘿嘿嘿,就是onTouchEvent方法啦

我们先定义一个变量currentY来记录当前手指的位置,如果没有触摸默认就是屏幕中心

var currentY=0f//记录当前手指触摸位置
override fun onSizeChanged(w: Int, h: Int, oldw: Int, oldh: Int) {
        super.onSizeChanged(w, h, oldw, oldh)
        centerX= (w/2).toFloat()
        centerY= (h/2).toFloat()
        currentY=centerY //默认为屏幕中心
}

现在我们需要记录触摸的位置

override fun onTouchEvent(event: MotionEvent): Boolean {
    when(event.action){
        MotionEvent.ACTION_MOVE-> {
            currentY=event.y
            invalidate()//重新绘制界面
        }
    }
    return true
}

只做了这些还不够哦,我们画画的地方还没有更改呢,还没有以P4为标准呢。我们现在去改一下。当时是centerY,现在新人换旧人了,应该是currentY

override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    path.lineTo(100f,0f)
    path.lineTo(100f,currentY-150)
    //画上半部分
    path.cubicTo(100f,currentY-150f+100,100f+90f,currentY-150+75f,100f+100f,currentY)
    //画下半部分
    path.cubicTo(100f+90f,currentY+90f,100f,currentY+75f,100f,currentY+150f)
    path.lineTo(100f,centerY*2)
    path.lineTo(0f,centerY*2)
    path.close()
    canvas.drawPath(path,paint)
}

啊哈,让我们高兴得看看效果把~

????

兄弟我真不是在逗你玩,咱们出现了一点小的失误。你想啊,path是路径对吧,我们一直在添加路径,可是之前的路径还在啊,也就是说这些路径是叠加的。所以我们需要每次绘制路径之后,删除原来的路径。

就像这样:

override fun onDraw(canvas: Canvas) {
    ...
    canvas.drawPath(path,paint)//画路径
    path.reset()//画完之后删除之前的路径
}

如此一来,我们再看一下?

这样的话是不是可以了?简直完美!我没骗你把~

左右动画

上下的事情处理完了,是不是轮到左右的滑动事件了?

我们再次分析一下效果哈~

我们再次观察效果图,会发现

在往外拖拽的过程中,这个突起小啾啾会变大,但是当突起到达了屏幕中心的时候,是最大的,不会再进一步变大了。

你问我突起变大什么意思?我怀疑你在开车。。。

突起变大,用图的话就很好理解,我们继续在纸上作图

一开始突起是这样的,变大以后就是这样的

我们观察一下什么地方发生了变化呢?

可以很明显地观察到,P1到P4的距离发生了改变,我们暂且称P1到P4在Y方向的距离为这个突起的半径把。因为P1到P4的距离是整个突起在Y方向的一半嘛~

那么图中很明显就是这个半径变大了,而且P1到P4在X方向上也变大了,

再用一幅图来表示

可以看到有个蓝色的矩形,简单的来说, 突起变大,就是这个蓝色的矩形在不断的变大,这个矩形的长度就是整个突起的长度,这个矩形的宽度就是突起的宽度。当然了,我这里画的不太像,毕竟灵魂画手。

所以说P1,P2,P3,P4的坐标完全可以用这个矩形来表示。我们可以给这个矩形定义长度dragHeight和宽度dragWidth,长度对应Y方向,宽度对应X方向。

就像是这样:

上图矩形的宽度定义为dragWidth,矩形的长度定义为dragHeight。经过多次测试,得到最好的效果后,坐标关系对应如下。而且已经知道,P4的Y坐标就是手指触摸坐标currentY。那么最终坐标如下:

P1(x,currentYdragHeight),P2(x,(P1.Y+P4.Y)/2+12dp),P1(x,currentY-dragHeight) , P2(x, (P1.Y+P4.Y)/2 + 12dp),
P3((x+dragWidth)0.94,(P1.Y+P4.Y)/2),P4(x+dragWidth,currentY)P3((x+dragWidth)*0.94 , (P1.Y+P4.Y)/2), P4(x+dragWidth, currentY)

而且,

dragHeight=dragWidth1.5dragHeight = dragWidth*1.5

看到了吗,dragHeight是由dragWidth决定的。而四个点的坐标全部由dragHeight来决定。

那么dragWidth怎么确定呢?聪明的小伙伴应该已经发现了,没错,这个dragWidth就是由手指左右拖动的距离来确定的。可是为了良好的用户体验,不让手指挡住拖动按钮,所以突起的最高点应该在手指按下地方的往左一点点。定义currentX为手指触摸点的X值,那么有下面公式:

dragWidth=currentX12dpdragWidth = currentX - 12dp

可能有小伙伴问了,你这些都是啥啥啥,上来整一堆公式,还让不让人愉快的玩耍了。

其实我也么的办法,这些参数啊确实是我调教好的你也可以直接拿去用啦,如果你觉得不好,你也可以自己手动修改以下参数的啦

那么既然有了这些参数,我们修改一下之前的代码,首先定义这个矩形的长和宽

var dragWidth=0
var dragHeight=0

然后修改一下之前的控制点和数据点的坐标,不过这里直接填写数据是不是很麻烦,根本不知道哪个点是哪个点呢。所以根据我们的图,来定义七个点,分别对应下图中的点1到点8

照例我们不能再ondraw中定义哦~为了方便大家能够对照图来理解,我直接按图中点来命名了,大家看我红色标注的点,那个才是真正的点。而且大家就不要吐槽我的命名了哦。需要注意的是,我们的曲线是两个三阶贝塞尔曲线组成的,

//上半部分
private val point1=PointF(0f,0f)
private val point2=PointF(0f,0f)
private val point3=PointF(0f,0f)
//最右边
private val point4=PointF(0f,0f)
//下半部分
private val point5=PointF(0f,0f)
private val point6=PointF(0f,0f)
private val point7=PointF(0f,0f)

所以我们修改一下绘画的代码:

override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
	//下面分别是设置对应的七个点的坐标
    point1.x=100f
    point1.y=currentY-dragHeight

    point2.x=100f
    point2.y=(currentY+point1.y)/2 + 30

    point3.x=(100f+dragWidth)*0.94f
    point3.y=(point1.y+currentY)/2

    point4.x=100f+dragWidth
    point4.y=currentY

    point7.x=100f
    point7.y=currentY+dragHeight

    point5.x=(100f+dragWidth)*0.94f
    point5.y=(currentY+point7.y)/2

    point6.x=100f
    point6.y=currentY+dragHeight/2 - 30

	//第一步
    path.lineTo(100f,0f)
    //第二步
    path.lineTo(point1.x,point1.y)
    //第三步,画上半部分
    path.cubicTo(point2.x,point2.y,point3.x,point3.y,point4.x,point4.y)
    //第四步,画下半部分
    path.cubicTo(point5.x,point5.y,point6.x,point6.y,point7.x,point7.y)
    //第五步
    path.lineTo(100f,centerY*2)
    //第六步
    path.lineTo(0f,centerY*2)
    //第七步
    path.close()
    canvas.drawPath(path,paint)
    path.reset()
}

好,完美,我们运行一下看看效果

你会发现,啥效果也没有。。哈哈哈,一切都是我蒙你的,傻了吧?

开个玩笑活跃一下氛围,毕竟大家都看了这么久了,可能都累了,不然我下面给你吃?

其实没有效果很简单,我们的所有的公式都是基于这个矩形的长和宽来说的,注意啊,矩形指的是半个突起那个矩形,也就是公式里的矩形。

而我们现在矩形的长和宽都是0,所以当然是没有效果啦。因此,我们需要给矩形的长和宽设定一个初始值。我们知道,矩形的长是宽度的1.5倍,所以只需要给宽设定一个初始值即可。这里初始值暂且设定为100,即

var dragWidth=100f
var dragHeight=0f
override fun onDraw(canvas: Canvas) {
        super.onDraw(canvas)
        dragHeight = dragWidth*1.5f
        ...
}

说这么多,和刚才效果不是一样的?有啥用啊

这你就误会了兄dei,现在我们这个突起的大小完全是按照矩形的长和宽来决定的,而矩形的长也是由矩形的宽来决定的。也就是说,矩形的宽决定了这个突起的大小。那么我们回想一下,如果右滑突起变大,本质上其实就是矩形的宽变大。在上面我们也说到了这一点。

所以只需要在触摸事件那里改变矩形宽度,突起就会变化,不信我们来试试

override fun onTouchEvent(event: MotionEvent): Boolean {
    when(event.action){
        MotionEvent.ACTION_MOVE-> {
            currentY=event.y
            //更新矩形宽度
            dragWidth=event.x-30
            invalidate()
        }
    }
    return true
}

看看效果如何把:

咦,有点意思了。和效果基本一样了,不过还差两点。

  • 最多只能滑倒屏幕中心,无法再滑动
  • 如果没有滑到屏幕中心,自动回到初始位置。

我们一条一条来解决

限制滑动距离

其实这个很简单,如果当前的触摸事件的X值超过了centerX,就让它还是centerX

override fun onTouchEvent(event: MotionEvent): Boolean {
    when(event.action){
        MotionEvent.ACTION_MOVE-> {
            currentY=event.y
            //判断当前触摸事件的X值是否超过了屏幕中心
            dragWidth = if(event.x>centerX){
                centerX-30
            }else{
                event.x-30
            }
            invalidate()
        }
    }
    return true
}

改动很简单,这里就不放效果了。就是无法在滑过屏幕中心了。

放手回到初始位置

在没达到屏幕中心的时候,如果放手了,我们回到初始位置。这还不简单么,矩形宽度设置为初始值100不就好了么?

没错就是这样,我们先判断放手。放手在什么地方判断啊,肯定还是触摸事件的方法中嘛

override fun onTouchEvent(event: MotionEvent): Boolean {
    when(event.action){
        ...
        //手指离开屏幕
        MotionEvent.ACTION_UP->{
           		//如果矩形宽度小于屏幕中心
				if(dragWidth < centerX){
                    dragWidth=100f //回到初始位置
                    invalidate() //更新界面
               }
        }
    }
    return true
}

这还不简单?手到擒来~

emmm,是回到初始位置了,可是人家那个是一点点回去的啊,你这突然回去简直是让我猝不及防。没有一点点防备~~~

一点点回去该如何实现呢?

啊,我们的老朋友属性动画又蹦出来了。没错,还是依靠我们的老朋友属性动画才能够实现。属性动画大家都比较熟悉了,我们先自定义一个属性动画,然后让它根据时间慢慢回到初始位置。而且这里,我们需要注意一点的是,原来的效果还有一个回过头的效果,其实就是一个插值器OvershootInterpolator。自定义估值器和插值器由于篇幅以及效果,且这两个自定义非常简单,我就不做介绍了。

我们开始定义这么一个回弹动画

private val dragReboundAnimator = ValueAnimator.ofFloat(0f, 1f)
private var reboundLength = 0f //需要回弹的距离是多少
private var dragReboundX = 0f // 初始回弹地点的X值
init{
	...
	dragReboundAnimator.doOnStart {
            reboundLength = dragWidth -100
            dragReboundX = dragWidth
   }
   dragReboundAnimator.duration = 700
   dragReboundAnimator.interpolator = OvershootInterpolator(3f)
   dragReboundAnimator.addUpdateListener {
      dragWidth = dragReboundX - it.animatedValue as Float * reboundLength
      invalidate()
  }
}

首先我来解释一下这几个变量的意思

  • dragReboundAnimator是定义了一个属性动画,从0到1,比如0 0.1 0.2一直到1这样。
  • reboundLength呢,是需要回弹的距离,比如说我现在dragWidth也就是矩形宽度是400,而初始位置是100,所以需要回弹的距离是300,也就是这300的距离需要一点点的回弹回去而如果宽度是600,那么就是500的距离一点点回去。
  • dragReboundX是你刚开始松手的时候,我需要知道你是从哪里开始回弹的。

整个流程是这样的,当需要回弹的时候,我先记录下回弹初始的位置和需要回弹的距离,然后更新的时候就是回弹初始的位置 减去回弹的距离 * 动画值。什么意思呢?就是初始距离是600,需要回弹的距离是600-100=500,并且动画值初始值为0.也就是如下

6005000=600600 - 500 *0=600
6005000.1=550600- 500*0.1 =550
6005001=100.600 -500*1 =100.

这样就实现了一点点的回弹。并且我们应用了OvershootInterpolator(3f)插值器,它允许你冲过头然后再回到正确位置。

那我们来看一下效果把

嗯!效果已经很好了!感觉和原图差不多了呢。在优化一些细节相信一定没问题的.本篇就暂时不优化了,放在下一篇讲。

小结

洋洋洒洒也写了7000多字了,可是自定义ViewGroup实在是东西太多,需要讲的内容很多。所以我已经在尽量精简的情况下,一篇文章讲完着实不大现实。而且,相信小伙伴们看到这里估计也累了,需要休息休息。

所以我这里做个小结把

自定义View的话,确实需要一点点分析效果,首先先做一个差不多的,然后再慢慢修改,慢慢优化。这种事情尤其是对于初学者来说是非常重要的。所以,大家可以根据我的思路来慢慢的体会。

所以最终效果是ViewGroup,但是本篇讲的大多数是自定义View,这是因为自定义ViewGroup的最终目标还是能够有自定义View的效果,如果效果做不出来一切都是空谈~

下一节,我将会讲解如何弹到另外一边,以及如何自定义ViewGroup的一些知识啦小伙伴如果喜欢的话可以在掘金上点个赞,关注我给我一些更下去的东西

欢迎关注我,一个喜欢自定义View和NDK,研究源码的小喵喵
