OpenGL----纹理使用

OpenGL的纹理其实指的是位图。纹理有纹理坐标,纹理的坐标是2D坐标,只有x和y,x和y的大小是0~1,纹理的左下角坐标为(0,0),右上角(1,1)。

一.综合案例:

需要准备 .tga文件

定义变量

#include "GLShaderManager.h"
#include "GLFrustum.h"
#include "GLBatch.h"
#include "GLFrame.h"
#include "GLMatrixStack.h"
#include "GLGeometryTransform.h"

#ifdef __APPLE__
#include <glut/glut.h>
#else
#define FREEGLUT_STATIC
#include <GL/glut.h>
#endif

GLShaderManager		shaderManager;
GLMatrixStack		modelViewMatrix;
GLMatrixStack		projectionMatrix;
GLFrame				cameraFrame;
GLFrame             objectFrame;
GLFrustum			viewFrustum;

GLBatch             pyramidBatch;

//纹理变量,一般使用无符号整型
GLuint              textureID;

GLGeometryTransform	transformPipeline;
M3DMatrix44f		shadowMatrix;


//绘制金字塔
void MakePyramid(GLBatch& pyramidBatch)
{
    /*1、通过pyramidBatch组建三角形批次
      参数1:类型
      参数2:顶点数
      参数3:这个批次中将会应用1个纹理
      注意:如果不写这个参数,默认为0。
     */
    pyramidBatch.Begin(GL_TRIANGLES, 18, 1);

    /***前情导入

     2)设置纹理坐标
     void MultiTexCoord2f(GLuint texture, GLclampf s, GLclampf t);
     参数1:texture,纹理层次,对于使用存储着色器来进行渲染,设置为0
     参数2:s:对应顶点坐标中的x坐标
     参数3:t:对应顶点坐标中的y
     (s,t,r,q对应顶点坐标的x,y,z,w)

     pyramidBatch.MultiTexCoord2f(0,s,t);

     3)void Vertex3f(GLfloat x, GLfloat y, GLfloat z);
      void Vertex3fv(M3DVector3f vVertex);
     向三角形批次类添加顶点数据(x,y,z);
      pyramidBatch.Vertex3f(-1.0f, -1.0f, -1.0f);

     */

    //塔顶
    M3DVector3f vApex = { 0.0f, 1.0f, 0.0f };
    M3DVector3f vFrontLeft = { -1.0f, -1.0f, 1.0f };
    M3DVector3f vFrontRight = { 1.0f, -1.0f, 1.0f };
    M3DVector3f vBackLeft = { -1.0f,  -1.0f, -1.0f };
    M3DVector3f vBackRight = { 1.0f,  -1.0f, -1.0f };

    //金字塔底部
    //底部的四边形 = 三角形X + 三角形Y
    //三角形X = (vBackLeft,vBackRight,vFrontRight)
    //vBackLeft
    pyramidBatch.MultiTexCoord2f(0, 0.0f, 0.0f);
    pyramidBatch.Vertex3fv(vBackLeft);

    //vBackRight
    pyramidBatch.MultiTexCoord2f(0, 1.0f, 0.0f);
    pyramidBatch.Vertex3fv(vBackRight);

    //vFrontRight
    pyramidBatch.MultiTexCoord2f(0, 1.0f, 1.0f);
    pyramidBatch.Vertex3fv(vFrontRight);


    //三角形Y =(vFrontLeft,vBackLeft,vFrontRight)
    //vFrontLeft
    pyramidBatch.MultiTexCoord2f(0, 0.0f, 1.0f);
    pyramidBatch.Vertex3fv(vFrontLeft);

    //vBackLeft
    pyramidBatch.MultiTexCoord2f(0, 0.0f, 0.0f);
    pyramidBatch.Vertex3fv(vBackLeft);

    //vFrontRight
    pyramidBatch.MultiTexCoord2f(0, 1.0f, 1.0f);
    pyramidBatch.Vertex3fv(vFrontRight);


    // 金字塔前面
    //三角形:(Apex,vFrontLeft,vFrontRight)
    pyramidBatch.MultiTexCoord2f(0, 0.5f, 1.0f);
    pyramidBatch.Vertex3fv(vApex);

    pyramidBatch.MultiTexCoord2f(0, 0.0f, 0.0f);
    pyramidBatch.Vertex3fv(vFrontLeft);

    pyramidBatch.MultiTexCoord2f(0, 1.0f, 0.0f);
    pyramidBatch.Vertex3fv(vFrontRight);

    //金字塔左边
    //三角形:(vApex, vBackLeft, vFrontLeft)
    pyramidBatch.MultiTexCoord2f(0, 0.5f, 1.0f);
    pyramidBatch.Vertex3fv(vApex);

    pyramidBatch.MultiTexCoord2f(0, 1.0f, 0.0f);
    pyramidBatch.Vertex3fv(vBackLeft);

    pyramidBatch.MultiTexCoord2f(0, 0.0f, 0.0f);
    pyramidBatch.Vertex3fv(vFrontLeft);

    //金字塔右边
    //三角形:(vApex, vFrontRight, vBackRight)
    pyramidBatch.MultiTexCoord2f(0, 0.5f, 1.0f);
    pyramidBatch.Vertex3fv(vApex);

    pyramidBatch.MultiTexCoord2f(0, 1.0f, 0.0f);
    pyramidBatch.Vertex3fv(vFrontRight);

    pyramidBatch.MultiTexCoord2f(0, 0.0f, 0.0f);
    pyramidBatch.Vertex3fv(vBackRight);

    //金字塔后边
    //三角形:(vApex, vBackRight, vBackLeft)
    pyramidBatch.MultiTexCoord2f(0, 0.5f, 1.0f);
    pyramidBatch.Vertex3fv(vApex);

    pyramidBatch.MultiTexCoord2f(0, 0.0f, 0.0f);
    pyramidBatch.Vertex3fv(vBackRight);

    pyramidBatch.MultiTexCoord2f(0, 1.0f, 0.0f);
    pyramidBatch.Vertex3fv(vBackLeft);

    //结束批次设置
    pyramidBatch.End();
}

// 将TGA文件加载为2D纹理。
bool LoadTGATexture(const char *szFileName, GLenum minFilter, GLenum magFilter, GLenum wrapMode)
{
    GLbyte *pBits;
    int nWidth, nHeight, nComponents;
    GLenum eFormat;

    //1、读纹理位,读取像素
    //参数1:纹理文件名称
    //参数2:文件宽度地址
    //参数3:文件高度地址
    //参数4:文件组件地址
    //参数5:文件格式地址
    //返回值:pBits,指向图像数据的指针

    pBits = gltReadTGABits(szFileName, &nWidth, &nHeight, &nComponents, &eFormat);
    if(pBits == NULL)
        return false;

    //2、设置纹理参数
    //参数1:纹理维度
    //参数2:为S/T坐标设置模式
    //参数3:wrapMode,环绕模式
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, wrapMode);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, wrapMode);

    //参数1:纹理维度
    //参数2:线性过滤
    //参数3: 缩小/放大过滤方式.
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, minFilter);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, magFilter);


    //3.载入纹理
    //参数1:纹理维度
    //参数2:mip贴图层次
    //参数3:纹理单元存储的颜色成分(从读取像素图是获得)
    //参数4:加载纹理宽
    //参数5:加载纹理高
    //参数6:加载纹理的深度
    //参数7:像素数据的数据类型(GL_UNSIGNED_BYTE,每个颜色分量都是一个8位无符号整数)
    //参数8:指向纹理图像数据的指针

    glTexImage2D(GL_TEXTURE_2D, 0, nComponents, nWidth, nHeight, 0,
                 eFormat, GL_UNSIGNED_BYTE, pBits);

    //使用完毕释放pBits
    free(pBits);

    //只有minFilter 等于以下四种模式,才可以生成Mip贴图
    //GL_NEAREST_MIPMAP_NEAREST具有非常好的性能,并且闪烁现象非常弱
    //GL_LINEAR_MIPMAP_NEAREST常常用于对游戏进行加速,它使用了高质量的线性过滤器
    //GL_LINEAR_MIPMAP_LINEAR 和GL_NEAREST_MIPMAP_LINEAR 过滤器在Mip层之间执行了一些额外的插值,以消除他们之间的过滤痕迹。
    //GL_LINEAR_MIPMAP_LINEAR 三线性Mip贴图。纹理过滤的黄金准则,具有最高的精度。
    if(minFilter == GL_LINEAR_MIPMAP_LINEAR ||
       minFilter == GL_LINEAR_MIPMAP_NEAREST ||
       minFilter == GL_NEAREST_MIPMAP_LINEAR ||
       minFilter == GL_NEAREST_MIPMAP_NEAREST)
    //4.纹理生成所有的Mip层
    //参数:GL_TEXTURE_1D、GL_TEXTURE_2D、GL_TEXTURE_3D
    glGenerateMipmap(GL_TEXTURE_2D);

    return true;
}

/// 初始化 只会调用一次
void SetupRC()
{
    //1.
    glClearColor(0.7f, 0.7f, 0.7f, 1.0f );
    shaderManager.InitializeStockShaders();

    //2.
    glEnable(GL_DEPTH_TEST);

    //3.
    //分配纹理对象 参数1:纹理对象个数,参数2:纹理对象指针
    glGenTextures(1, &textureID);

    //绑定纹理状态 参数1:纹理状态2D 参数2:纹理对象
    glBindTexture(GL_TEXTURE_2D, textureID);

    //将TGA文件加载为2D纹理。
    //参数1:纹理文件名称
    //参数2&参数3:需要缩小&放大的过滤器
    //参数4:纹理坐标环绕模式
    LoadTGATexture("stone.tga", GL_LINEAR_MIPMAP_NEAREST, GL_LINEAR, GL_CLAMP_TO_EDGE);

    //4.创造金字塔pyramidBatch
    MakePyramid(pyramidBatch);

    //5.
    /**相机frame MoveForward(平移)
    参数1:Z,深度(屏幕到图形的Z轴距离)
     */
    cameraFrame.MoveForward(-10);
}



// 清理…例如删除纹理对象
void ShutdownRC(void)
{
    glDeleteTextures(1, &textureID);
}

void RenderScene(void)
{
    //1.颜色值&光源位置
    static GLfloat vLightPos [] = { 1.0f, 1.0f, 0.0f };
    static GLfloat vWhite [] = { 1.0f, 1.0f, 1.0f, 1.0f };

    //2.清理缓存区
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    //3.当前模型视频压栈
    modelViewMatrix.PushMatrix();

    //添加照相机矩阵
    M3DMatrix44f mCamera;
    //从camraFrame中获取一个4*4的矩阵
    cameraFrame.GetCameraMatrix(mCamera);
    //矩阵乘以矩阵堆栈顶部矩阵,相乘结果存储到堆栈的顶部 将照相机矩阵 与 当前模型矩阵相乘 压入栈顶
    modelViewMatrix.MultMatrix(mCamera);

    //创建mObjectFrame矩阵
    M3DMatrix44f mObjectFrame;
    //从objectFrame中获取矩阵,objectFrame保存的是特殊键位的变换矩阵
    objectFrame.GetMatrix(mObjectFrame);
    //矩阵乘以矩阵堆栈顶部矩阵,相乘结果存储到堆栈的顶部 将世界变换矩阵 与 当前模型矩阵相乘 压入栈顶
    modelViewMatrix.MultMatrix(mObjectFrame);

    //4.绑定纹理,因为我们的项目中只有一个纹理。如果有多个纹理。绑定纹理很重要
    glBindTexture(GL_TEXTURE_2D, textureID);

    //5.纹理替换矩阵着色器
     /*
     参数1:GLT_SHADER_TEXTURE_REPLACE(着色器标签)
     参数2:模型视图投影矩阵
     参数3:纹理层
     */

    shaderManager.UseStockShader(GLT_SHADER_TEXTURE_REPLACE, transformPipeline.GetModelViewProjectionMatrix(), 0);

    //pyramidBatch 绘制
    pyramidBatch.Draw();

    //模型视图出栈,恢复矩阵(push一次就要pop一次)
    modelViewMatrix.PopMatrix();

    //6.交换缓存区
    glutSwapBuffers();
}


/// 上下左右键
void SpecialKeys(int key, int x, int y)
{
    if(key == GLUT_KEY_UP)
        objectFrame.RotateWorld(m3dDegToRad(-10.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_DOWN)
        objectFrame.RotateWorld(m3dDegToRad(10.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_LEFT)
        objectFrame.RotateWorld(m3dDegToRad(-10.0f), 0.0f, 1.0f, 0.0f);

    if(key == GLUT_KEY_RIGHT)
        objectFrame.RotateWorld(m3dDegToRad(10.0f), 0.0f, 1.0f, 0.0f);

    glutPostRedisplay();
}


//改变窗口,OpenGL有一个类似RunLoop 的 glutMainLoop会监听视口的变换
void ChangeSize(int w, int h)
{
    //1.设置视口
    glViewport(0, 0, w, h);

    //2.创建投影矩阵
    viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 500.0f);

    //viewFrustum.GetProjectionMatrix()  获取viewFrustum投影矩阵
    //并将其加载到投影矩阵堆栈上
    projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

    //3.设置变换管道以使用两个矩阵堆栈(变换矩阵modelViewMatrix ,投影矩阵projectionMatrix)
    //初始化GLGeometryTransform 的实例transformPipeline.通过将它的内部指针设置为模型视图矩阵堆栈 和 投影矩阵堆栈实例,来完成初始化
    //当然这个操作也可以在SetupRC 函数中完成,但是在窗口大小改变时或者窗口创建时设置它们并没有坏处。而且这样可以一次性完成矩阵和管线的设置。
    transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
}

int main(int argc, char* argv[])
{
    gltSetWorkingDirectory(argv[0]);

    glutInit(&argc, argv);
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_STENCIL);
    glutInitWindowSize(800, 600);
    glutCreateWindow("Pyramid");
    glutReshapeFunc(ChangeSize);
    glutSpecialFunc(SpecialKeys);
    glutDisplayFunc(RenderScene);

    GLenum err = glewInit();
    if (GLEW_OK != err) {
        fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
        return 1;
    }


    SetupRC();

    glutMainLoop();

    ShutdownRC();

    return 0;
}


复制代码

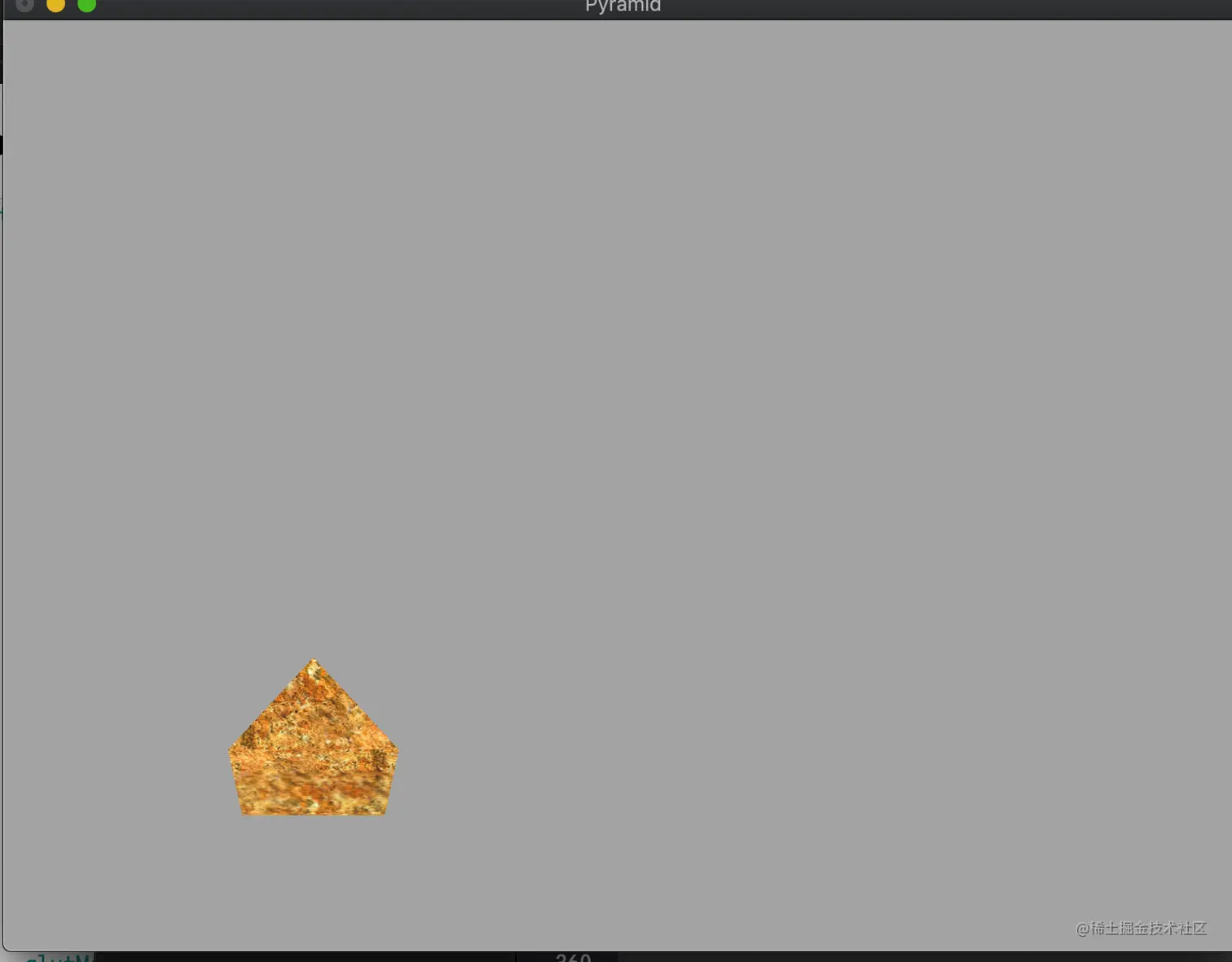

运行结果:
