『Flutter-绘制篇』实现梦幻的晴晚流星效果

前言

前不久,利用周末时间学习并完成一个简单的 Flutter 项目 - 简悦天气简约不简单,丰富不复杂,这是一款简约风格的 flutter 天气项目,提供实时、多日、24 小时、台风路径、语音播报以及生活指数等服务,支持定位、删除、搜索等操作。

下图为主页效果,点击下载 进行体验:

图1

项目中运用了大量的自定义绘制 widget,首页丰富的 自定义 chart 效果和炫酷的天气背景动效。天气背景动效在不同的天气气象下展示不同的效果。目前一共实现了 14 种类别,其中有,晴、晴晚、多云、阴天、小中大雨、小中大雪、雾、霾、浮尘以及雷暴。背景动效一共分为三层:

  • 背景颜色层。从上到下的渐变效果
  • 云层。只有一种图片,对其位移、数量、染色做不同变化达到不同效果
  • 信息层。包括雨雪、雷暴和晴晚流星效果

之前在 『Flutter-绘制篇』实现炫酷的雨雪特效 一文中介绍过雨雪的实现细节,今天我们聊一聊如何实现 梦幻的晴晚流星 效果,其实实现到不难,主要是实现的思路和方法。

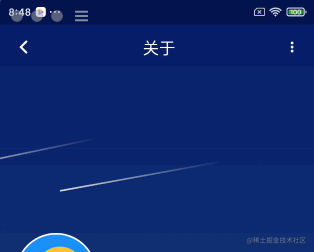

话不多说,先看一下动态效果图(为了更好预览多样的背景动效,在右上角关于页面加了入口,可以实时切换天气类型,查看动态效果,感兴趣的下载体验):

night_star

陪你去看流星雨落在这地球上,让你的泪落在我肩膀,在我肩膀~

仔细观察不难发现,主要有两部分组成:

  • 不断闪烁的星星效果
  • 转瞬即逝的流星效果

所以接下来会围绕上面两部分进行详细讲解。

晴晚

Flutter 同 Android 的绘制有很多相似之处,提供了 canvas 和 paint 类作为画板和画笔,可以绘制基础的图形文字和图片,同样有很多 api 为简单的图形添加渐变、高斯模糊等炫酷的特效 。

初始化素材和参数

晴晚由群星组成,首先绘制一颗星星,简单实现,就不使用图片,直接通过 canvas 绘制。Flutter 提供了 MaskFilter.blur(_style, _sigma),并通过 _paint.maskFilter 可以图形设置模糊,从而营造星星的发光效果。

BlurStyle 一共有四种类别,分别为:normal、solid、outer和outter,对应下面的效果: blur_style

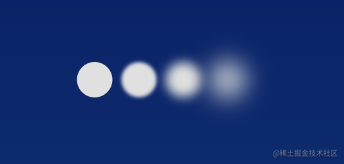

_sigma 模糊系数越大越模糊,在 normal 下分别设置 0、1、3、7 效果: sigma

有了星星,接下来就需要创建星星,并赋予其属性,让其展示在屏幕上。

class _StarParam {
  double x;
  double y;
  double alpha = 0.0;
  double scale;

  _StarParam();

  void init() {
    alpha = Random().nextDouble();
    scale = Random().nextDouble() * 0.1 + 0.6;
    x = Random().nextDouble() * 1.wp / scale;
    y = Random().nextDouble() * 0.3.hp / scale;
  }
}
复制代码

除了坐标 x,y 属性外,alpha 用于后面做动画, scale 用于模拟远近的效果,我们创建 100 个随机分布在 1*width0.3*height 的区域内。

绘制

有参数后,直接开始绘制,只需要调用 canvas.drawCircle() 即可:

  void drawStar(_StarParam param, Canvas canvas) {
    if (param == null) {
      return;
    }
    canvas.save();
    var identity = ColorFilter.matrix(<double>[
      1, 0, 0, 0, 0,
      0, 1, 0, 0, 0,
      0, 0, 1, 0, 0,
      0, 0, 0, param.alpha, 0,
    ]);
    _paint.colorFilter = identity;
    canvas.scale(param.scale);
    canvas.drawCircle(Offset(param.x, param.y), 3, _paint);
    canvas.restore();
  }
复制代码

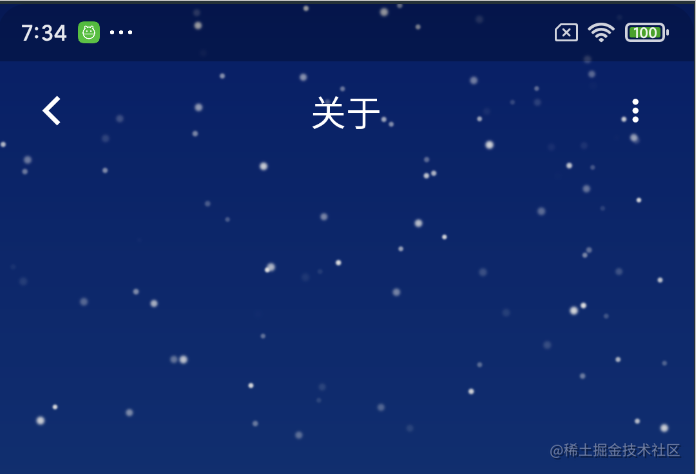

实现效果如下:

动画

接下来就是让星星“动”起来。有点类似之前实现雨雪的逻辑,创建一个持续运行的动画,在动画回调中不断的 setState(),对于星星对象,用一个属性 alpha 字段,不断自增或自减来达到闪烁的效果。

  void move() {
    if (reverse == true) {
      alpha -= 0.01;
      if (alpha < 0) {
        reset();
      }
    } else {
      alpha += 0.01;
      if (alpha > 1.2) {
        reverse = true;
      }
    }
  }
复制代码

这里,当 alpha 值达到阈值时,将 reverse 字段置为 true,此时开始自减,做消失动画,因为很多属性都是随机,最终就营造出群星闪烁的效果。

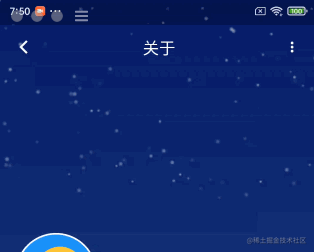

stars

流星

初始化素材和参数

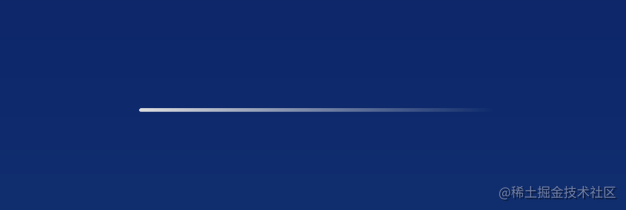

一开始准备从各种图片素材网上试着找一下流星的资源,结果要么效果不满意,要么就是要各种收费和关注等等。转念一想,还不如自己实现来的快,无非就是一条渐变细长形圆角矩形。

圆角矩形通过 canvas.drawRRect() 可以实现,为了实现流星的拖尾效果,借用 paint#shader 的属性,达到渐变的效果。

  var gradient = ui.Gradient.linear(
    const Offset(0, 0),
    Offset(_meteorWidth, 0),
    <Color>[const Color(0xFFFFFFFF), const Color(0x00FFFFFF)],
  );
  _meteorPaint.shader = gradient;
复制代码

我们随机创建4组流星。

绘制

为了营造更真实的流星划过效果,水平效果是不满足的,需要对其进行角度翻转。

一开始,打算通过 y/x=tan(Θ) 方式进行绘制,后来考虑到要做动画,各种动态计算,干脆直接使用 canvas.rotate()canvas.translate() 的方法,更加方便,更加的好理解。

  void drawMeteor(_MeteorParam param, Canvas canvas) {
    canvas.save();
    var gradient = ui.Gradient.linear(
      const Offset(0, 0),
      Offset(_meteorWidth, 0),
      <Color>[const Color(0xFFFFFFFF), const Color(0x00FFFFFF)],
    );
    _meteorPaint.shader = gradient;
    canvas.rotate(pi * param.radians);
    canvas.translate(param.translateX, tan(pi * 0.1) *_meteorWidth + param.translateY);
    canvas.drawRRect(
        RRect.fromLTRBAndCorners(0, 0, _meteorWidth, _meteorHeight,
            topLeft: _radius,
            topRight: _radius,
            bottomRight: _radius,
            bottomLeft: _radius),
        _meteorPaint);
    canvas.restore();
  }
复制代码

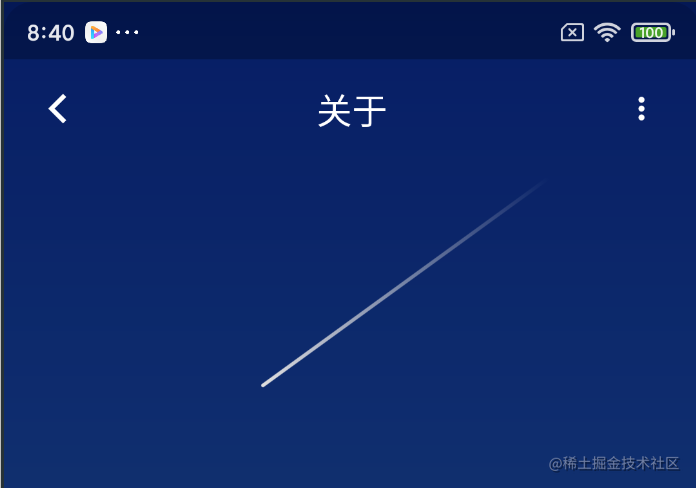

这里 rotate 和 translate 的顺序不能写反,需要先旋转再平移,因为旋转的点在左侧端,如果先平移再旋转,会导致运动过程中,流星不再一条直线上运行。效果如下:

动画

复用晴晚的 AnimationController,通过不断的改变 translateX 值,来完成划过的动画效果。

class _MeteorParam {
  double translateX;
  double translateY;
  double radians;
  void reset() {
    translateX = 1.0.wp + Random().nextDouble() * 20.0.wp;
    radians = -Random().nextDouble() * 0.07 - 0.05;
    translateY = Random().nextDouble() * 0.5.hp;
  }

  void move() {
    translateX -= 20;
    if (translateX <= -1.0.wp) {
      reset();
    }
  }
}
复制代码

这里初始化 1.0.wp + Random().nextDouble() * 20.0.wp,使其初始化位置分布在 [1, 20] * width 的位置,而在的动画过程中不断 translateX -= 20,当滑过一个屏幕则重新初始化位置。

到这,梦幻的晴晚和流星效果就实现了,预告一下下期-炫酷的雷暴效果。
