【Vue系列】Vue的首次渲染流程

Runtime Only & Runtime + Compiler

通过 vue-cli 去初始化我们的 vue.js 项目时，会询问我们用 Runtime Only 版本还是 Runtime + Compiler 版本。

• Runtime Only

使用这个版本时，通常需要借助 webpack 的 vue-loader 工具把 .vue 文件编译成 Javascript，进行预编译，因为是在编译阶段做的，所以它只包含运行时的 vue.js 代码，因此代码体积也会更轻量。

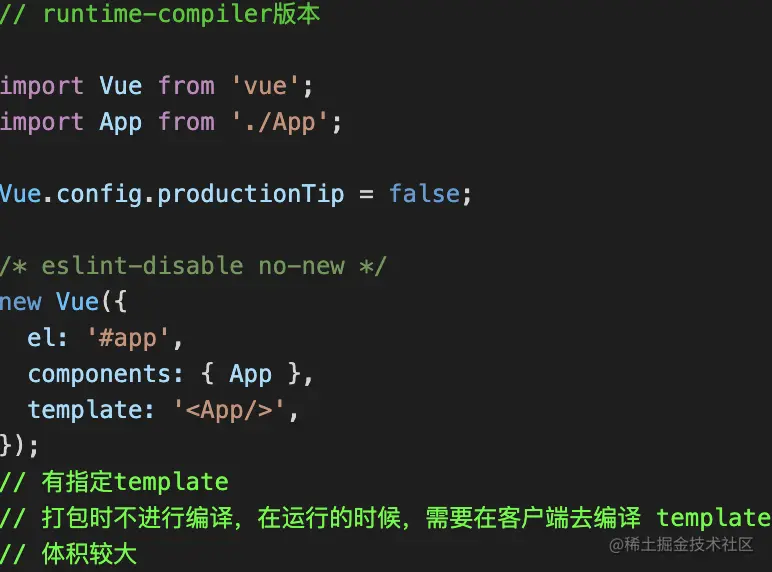

• Runtime + Compiler 我们如果没有对代码做预编译，但又使用了 vue 的 template 属性并传入一个字符串，则需要在客户端编译模版。如下所示：

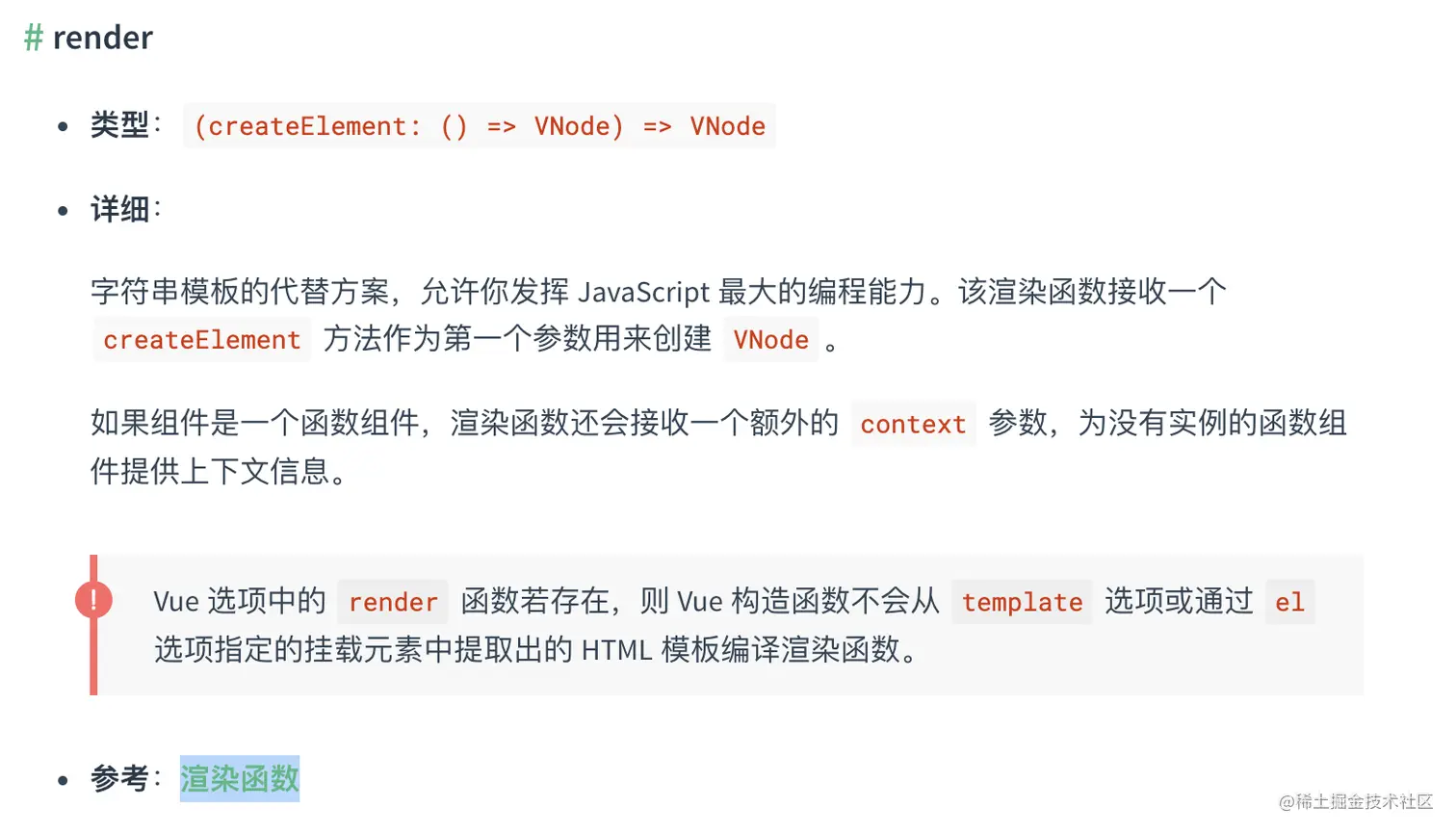

因为在 Vue 2.0 中，最终渲染都是通过 render 函数，如果写 template 属性，则需要编译成 render 函数，那么这个编译过程会发生在运行时，所以需要带有编译器的版本。

编译过程对性能会有一定的损耗，所以通常更推荐使用 Runtime Only 的 Vue.js。

数据驱动

vue.js 的核心思想是数据驱动。所谓数据驱动，是指视图是由数据驱动生成的，我们对视图的修改不会直接操作 dom，而是通过修改数据。这相比传统的操作dom的前端开发，大大简化了代码量。特别是当交互复杂时，只关心数据的修改会让代码的逻辑变的非常的清晰，因为 dom 变成了数据的映射，我们所有的逻辑都是对数据的修改，而不用触碰 dom，这样的代码非常有利于维护。

Vue的整体执行流程

模板和数据是如何渲染成最终的 DOM 的？

new Vue()

1. new Vue()是实例化一个 Vue，所以 Vue 是一个构造函数，在实例化的时候，会执行 Vue，new Vue()实例化时传入的参数即为options

// src/core/instance/index.js

function Vue (options) {
  if (process.env.NODE_ENV !== 'production' &&
    !(this instanceof Vue)
  ) {
    warn('Vue is a constructor and should be called with the `new` keyword')
  }
  // 调用this._init方法，_init这个方法是在Vue原型上定义的，this是当前的vue实例，调用这个方法，会执行Vue.prototype._init
  this._init(options)
}

init

2. 调用 this._init(options) 方法，_init 方法实际上是定义在 Vue.prototype 上的，这个方法接收一个options参数，而 Vue.prototype._init 是定义在 initMixin() 中的

// src/core/instance/init.js

Vue.prototype._init = function (options?: Object) {
	// vm 表示当前的组件实例
    const vm: Component = this
    // a uid
    vm._uid = uid++

    let startTag, endTag
    /* istanbul ignore if */
    if (process.env.NODE_ENV !== 'production' && config.performance && mark) {
      startTag = `vue-perf-start:${vm._uid}`
      endTag = `vue-perf-end:${vm._uid}`
      mark(startTag)
    }

    // a flag to avoid this being observed
    vm._isVue = true
    // merge options 合并 options
    if (options && options._isComponent) {
      // optimize internal component instantiation
      // since dynamic options merging is pretty slow, and none of the
      // internal component options needs special treatment.
      initInternalComponent(vm, options)
    } else {
      // 把用户传递的 options 选项与当前构造函数的 options 属性及其父级构造函数的options 属性进行合并（关于属性如何合并的问题下面会介绍），得到一个新的 options 选项赋值给 $options 属性，并将 $options 属性挂载到Vue实例上
      // mergeOptions函数的 主要功能是把 parent 和 child 这两个对象根据一些合并策略，合并成一个新对象并返回。首先递归把 extends 和 mixins 合并到 parent 上
      // 然后创建一个空对象options，遍历 parent，把parent中的每一项通过调用 mergeField函数合并到空对象options里，
      // 接着再遍历 child，把存在于child里但又不在 parent中 的属性继续调用 mergeField函数合并到空对象options里，
      // 最后，options就是最终合并后得到的结果，将其返回。
      vm.$options = mergeOptions(
        resolveConstructorOptions(vm.constructor),
        options || {},
        vm
      )
    }
    /* istanbul ignore else */
    if (process.env.NODE_ENV !== 'production') {
      initProxy(vm)
    } else {
      vm._renderProxy = vm
    }
    // expose real self
    vm._self = vm
    // 初始化生命周期，主要是给Vue实例上挂载了一些属性并设置了默认值
    initLifecycle(vm)
    // 初始化事件
    initEvents(vm)
    // 初始化渲染
    initRender(vm)
    // 触发beforeCreate生命周期钩子函数
    callHook(vm, 'beforeCreate')
    // 初始化injections
    initInjections(vm)
    // 初始化props,methods,data,computed,watch
    initState(vm)
    // 初始化 provide
    initProvide(vm)
    callHook(vm, 'created')

    /* istanbul ignore if */
    if (process.env.NODE_ENV !== 'production' && config.performance && mark) {
      vm._name = formatComponentName(vm, false)
      mark(endTag)
      measure(`vue ${vm._name} init`, startTag, endTag)
    }

    if (vm.$options.el) {
      vm.$mount(vm.$options.el)
    }
}

可以看出，在执行 _init() 方法时，依次执行了以下几个方法: initLifecycle(vm)、initEvents(vm)、initRender(vm)、callHook(vm, 'beforeCreate')、initInjections(vm)、initState(vm)、initProvide(vm)、callHook(vm, 'created')

在执行 initState() 方法的时，会分别执行 initProps、initMethods、initData / observe、initComputed、initWatch，对 props, methods, data, computed 和 watch 进行初始化。

在 _init() 方法 一系列初始化操作完成后，判断当前vm.$options上是否有 el 属性，如果有，调用 vm.$mount(vm.$options.el) 挂载 vm，挂载的目标就是把模板渲染成最终的DOM。一般 new Vue() 的时候，会传入el属性。

$mount

1. 如果是 with-compiler 版本的 vue 源码，即我们编写的模板文件，会通过 entry-runtime-with-compiler 将 template 编译成 render 函数，再去执行 runtime/index 中的 $mount 方法,

2. 如果是不带 with-compiler 的 Runtime Only 版本的 vue 的话，webpack 和 loader 就会处理将 template 编译成 render 函数，然后执行 runtime/index 中的 $mount 方法。

所以entry-runtime-with-compiler中的 $mount 方法实际上做的就是 webpack 和 loader 的事情，不过是在编译阶段处理的，以下是编译阶段。

下面我们还是看下 with-compiler 版本的 vue 源码执行 $mount 的过程。

// src/platforms/web/entry-runtime-with-compiler.js

// 先拿到vue原型上的 $mount 方法，赋值给 mount 变量，保存起来
const mount = Vue.prototype.$mount
// 然后改写vue原型的 $mount 方法，里面有编译方法
Vue.prototype.$mount = function (
  el?: string | Element,
  hydrating?: boolean
): Component {
  el = el && query(el)

  /* istanbul ignore if */
  // Vue 不能挂载在 body、html 这样的根节点上，会报错
  if (el === document.body || el === document.documentElement) {
    process.env.NODE_ENV !== 'production' && warn(
      `Do not mount Vue to <html> or <body> - mount to normal elements instead.`
    )
    return this
  }

  const options = this.$options
  // resolve template/el and convert to render function
  // 如果options中没有render方法，编译template，转换成render函数
  if (!options.render) {
  	// 拿到options中定义的template模版
    let template = options.template
    /*template存在的时候取template，不存在的时候取el的outerHTML*/
    if (template) {
      if (typeof template === 'string') {
        if (template.charAt(0) === '#') {
          template = idToTemplate(template)
          /* istanbul ignore if */
          if (process.env.NODE_ENV !== 'production' && !template) {
            warn(
              `Template element not found or is empty: ${options.template}`,
              this
            )
          }
        }
      } else if (template.nodeType) {
        template = template.innerHTML
      } else {
        if (process.env.NODE_ENV !== 'production') {
          warn('invalid template option:' + template, this)
        }
        return this
      }
    } else if (el) {
      template = getOuterHTML(el)
    }
    if (template) {
      /* istanbul ignore if */
      if (process.env.NODE_ENV !== 'production' && config.performance && mark) {
        mark('compile')
      }
      /*将template编译成render函数，这里会有render以及staticRenderFns两个返回，这是vue的编译时优化，static静态不需要在VNode更新时进行patch，优化性能*/
      const { render, staticRenderFns } = compileToFunctions(template, {
        outputSourceRange: process.env.NODE_ENV !== 'production',
        shouldDecodeNewlines,
        shouldDecodeNewlinesForHref,
        delimiters: options.delimiters,
        comments: options.comments
      }, this)
      options.render = render
      options.staticRenderFns = staticRenderFns

      /* istanbul ignore if */
      if (process.env.NODE_ENV !== 'production' && config.performance && mark) {
        mark('compile end')
        measure(`vue ${this._name} compile`, 'compile', 'compile end')
      }
    }
  }
  // 拿到render函数后，则直接调用 mount 方法，这个mount是之前 const mount = Vue.prototype.$mount 保存下来的不带编译的 mount*/
  return mount.call(this, el, hydrating)
}

可以看出：

1. 先检查 options 中是否有 render 方法

• 如果没有 render 方法，
  1. 检查 options 中是否有 template 属性，
     • 如果 options.template 是一个字符串，template = idToTemplate(template)

     const idToTemplate = cached(id => {
       const el = query(id)
       return el && el.innerHTML
     });


  • 如果 options.template 是一个Node结点，template = template.innerHTML
  • 如果没有options.template，template = getOuterHTML(el)
  2. 拿到template属性以后，通过 compileToFunctions() 方法拿到 render 方法，也就是说将我们写的 template模版传入compileToFunctions()，compileToFunctions() 这个方法会对我们写的template模板经过一系列处理，最终生成render函数。模板中的所有信息都被 render 函数包含，模板中用到的 data 中的属性，都变成了 JS 变量，模板中的 v-model、v-for、v-on 等都变成了 JS 逻辑，这个过程，就是编译过程。
  3. 将render 函数赋值给 options.render
  4. 然后执行mount.call()
• 如果 options 中有 render 方法，直接执行 mount.call()。

拿到 render 函数后，都会调用 mount.call(this, el, hydrating)，这个 mount 就是上面保存的 Vue 原型上的 $mount。

Vue.prototype.$mount 定义如下，可以看出，调用 mount方法，会执行 mountComponent() 方法。

// src/platforms/web/runtime/index.js

Vue.prototype.$mount = function (
  el,
  hydrating
) {
  return mountComponent(
    this,
    el && query(el, this.$document),
    hydrating
  )
};

mountComponent() 方法实现如下：

// src/core/instance/lifecycle.js

export function mountComponent (
  vm: Component,
  el: ?Element,
  hydrating?: boolean
): Component {
  vm.$el = el
  if (!vm.$options.render) {
    /*render函数不存在的时候创建一个空的VNode节点*/
    vm.$options.render = createEmptyVNode
    if (process.env.NODE_ENV !== 'production') {
      /* istanbul ignore if */
      if ((vm.$options.template && vm.$options.template.charAt(0) !== '#') ||
        vm.$options.el || el) {
        warn(
          'You are using the runtime-only build of Vue where the template ' +
          'compiler is not available. Either pre-compile the templates into ' +
          'render functions, or use the compiler-included build.',
          vm
        )
      } else {
        warn(
          'Failed to mount component: template or render function not defined.',
          vm
        )
      }
    }
  }
  /*触发beforeMount钩子*/
  callHook(vm, 'beforeMount')

  // 定义一个updateComponent变量
  let updateComponent
  /* istanbul ignore if */
  if (process.env.NODE_ENV !== 'production' && config.performance && mark) {
    updateComponent = () => {
      const name = vm._name
      const id = vm._uid
      const startTag = `vue-perf-start:${id}`
      const endTag = `vue-perf-end:${id}`

      mark(startTag)
      const vnode = vm._render()
      mark(endTag)
      measure(`vue ${name} render`, startTag, endTag)

      mark(startTag)
      vm._update(vnode, hydrating)
      mark(endTag)
      measure(`vue ${name} patch`, startTag, endTag)
    }
  } else {
    // 给 updateComponent 变量赋值
    updateComponent = () => {
      vm._update(vm._render(), hydrating)
    }
  }

  // we set this to vm._watcher inside the watcher's constructor
  // since the watcher's initial patch may call $forceUpdate (e.g. inside child
  // component's mounted hook), which relies on vm._watcher being already defined
  /* 这里创建一个 Watcher 实例，updateComponent 作为 Watcher 对象的第二个参数传入*/
  new Watcher(vm, updateComponent, noop, {
    before () {
      if (vm._isMounted && !vm._isDestroyed) {
        callHook(vm, 'beforeUpdate')
      }
    }
  }, true /* isRenderWatcher */)
  hydrating = false

  // manually mounted instance, call mounted on self
  // mounted is called for render-created child components in its inserted hook
  if (vm.$vnode == null) {
    /*标志位，代表该组件已经挂载*/
    vm._isMounted = true
    /*触发 mounted 钩子*/
    callHook(vm, 'mounted')
  }
  return vm
}

在 mountComponent() 方法中：

• 1. 先判断 vm.$options.render 是否存在，如果不存在的话，就用把createEmptyVNode 赋值给options，这个方法会创建一个注释类型的VNode节点
• 2. 然后调用callHook函数来触发beforeMount生命周期钩子函数，beforeMount生命周期在这里触发。这里就可以理解生命周期中说的，判断模板格式是否正确（2.1做了这个），也可以理解此时只是render 函数并没有形成虚拟dom，也没有将页面内容真正渲染上
• 3. 定义了 updateComponent 函数，updateComponent = () => { vm._update(vm._render(), hydrating) }
• 4. 创建了一个渲染 watcher实例，渲染watcher是Watcher的实例，updateComponent函数作为第二个参数传给Watcher类，这意味着updateComponent函数中读取的所有数据都将被watcher所监控。

下面，我们看下Watcher这个类的定义：

// src/core/observer/watcher.js

export default class Watcher {
  constructor (
    vm: Component,
    expOrFn: string | Function,
    cb: Function,
    options?: ?Object,
    isRenderWatcher?: boolean
  ) {
    this.vm = vm
    if (isRenderWatcher) {
      vm._watcher = this
    }
    vm._watchers.push(this)
    // options
    if (options) {
      this.deep = !!options.deep
      this.user = !!options.user
      this.lazy = !!options.lazy
      this.sync = !!options.sync
      this.before = options.before
    } else {
      this.deep = this.user = this.lazy = this.sync = false
    }
    this.cb = cb
    this.id = ++uid // uid for batching
    this.active = true
    this.dirty = this.lazy // for lazy watchers
    this.deps = []
    this.newDeps = []
    this.depIds = new Set()
    this.newDepIds = new Set()
    this.expression = process.env.NODE_ENV !== 'production'
      ? expOrFn.toString()
      : ''
    // parse expression for getter
    if (typeof expOrFn === 'function') {
      this.getter = expOrFn
    } else {
      this.getter = parsePath(expOrFn)
      if (!this.getter) {
        this.getter = noop
        process.env.NODE_ENV !== 'production' && warn(
          `Failed watching path: "${expOrFn}" ` +
          'Watcher only accepts simple dot-delimited paths. ' +
          'For full control, use a function instead.',
          vm
        )
      }
    }
    this.value = this.lazy
      ? undefined
      : this.get()
  }

  /**
   * Evaluate the getter, and re-collect dependencies.
   */
  get () {
    // 把当前Watcher实例放到Dep.target上，Dep.target是一个全局的对象，指向当前的Watcher实例
    pushTarget(this)
    let value
    const vm = this.vm
    try {
      value = this.getter.call(vm, vm)
    } catch (e) {
      if (this.user) {
        handleError(e, vm, `getter for watcher "${this.expression}"`)
      } else {
        throw e
      }
    } finally {
      // "touch" every property so they are all tracked as
      // dependencies for deep watching
      if (this.deep) {
        traverse(value)
      }
      popTarget()
      this.cleanupDeps()
    }
    return value
  }

  /**
   * Add a dependency to this directive.
   */
  addDep (dep: Dep) {
    const id = dep.id
    if (!this.newDepIds.has(id)) {
      this.newDepIds.add(id)
      this.newDeps.push(dep)
      if (!this.depIds.has(id)) {
        dep.addSub(this)
      }
    }
  }

  /**
   * Clean up for dependency collection.
   */
  cleanupDeps () {
    let i = this.deps.length
    while (i--) {
      const dep = this.deps[i]
      if (!this.newDepIds.has(dep.id)) {
        dep.removeSub(this)
      }
    }
    let tmp = this.depIds
    this.depIds = this.newDepIds
    this.newDepIds = tmp
    this.newDepIds.clear()
    tmp = this.deps
    this.deps = this.newDeps
    this.newDeps = tmp
    this.newDeps.length = 0
  }

  /**
   * Subscriber interface.
   * Will be called when a dependency changes.
   */
  update () {
    /* istanbul ignore else */
    if (this.lazy) {
      this.dirty = true
    } else if (this.sync) {
      this.run()
    } else {
      queueWatcher(this)
    }
  }

  /**
   * Scheduler job interface.
   * Will be called by the scheduler.
   */
  run () {
    if (this.active) {
      const value = this.get()
      if (
        value !== this.value ||
        // Deep watchers and watchers on Object/Arrays should fire even
        // when the value is the same, because the value may
        // have mutated.
        isObject(value) ||
        this.deep
      ) {
        // set new value
        const oldValue = this.value
        this.value = value
        if (this.user) {
          try {
            this.cb.call(this.vm, value, oldValue)
          } catch (e) {
            handleError(e, this.vm, `callback for watcher "${this.expression}"`)
          }
        } else {
          this.cb.call(this.vm, value, oldValue)
        }
      }
    }
  }

  /**
   * Evaluate the value of the watcher.
   * This only gets called for lazy watchers.
   */
  evaluate () {
    this.value = this.get()
    this.dirty = false
  }

  /**
   * Depend on all deps collected by this watcher.
   */
  depend () {
    let i = this.deps.length
    while (i--) {
      this.deps[i].depend()
    }
  }

  /**
   * Remove self from all dependencies' subscriber list.
   */
  teardown () {
    if (this.active) {
      // remove self from vm's watcher list
      // this is a somewhat expensive operation so we skip it
      // if the vm is being destroyed.
      if (!this.vm._isBeingDestroyed) {
        remove(this.vm._watchers, this)
      }
      let i = this.deps.length
      while (i--) {
        this.deps[i].removeSub(this)
      }
      this.active = false
    }
  }
}

可以看出Watcher这个类的构造函数接收4个参数：

• vm: Component, ---- vm表示当前的组件实例
• expOrFn: string | Function, ---- 表达式/函数？
• cb: Function, ---- 这个是回调函数
• options?: ?Object, ---- 这个是可选参数，对象类型
• isRenderWatcher?: boolean ---- 这是一个布尔类型的值，表示是否是一个渲染watcher

然后根据上面new Watcher()时传入的参数：

new Watcher(vm, updateComponent, noop, {
  before () {
    if (vm._isMounted && !vm._isDestroyed) {
      callHook(vm, 'beforeUpdate')
    }
  }
}, true /* isRenderWatcher */)

可以看出把 updateComponent() 方法传给了 expOrFn 参数，options是一个包含before方法的对象，isRenderWatcher是true。

实例化一个 Watcher，会自动执行 Watcher 类的 constructor，可以得出：

1. this.lazy = !!options.lazy，因为 options 中没有定义 lazy 属性，options.lazy 是 undefined，所以 this.lazy 是 false；
2. expOrFn 是一个 function，所以 this.getter = expOrFn；
3. 在最后 this.value = this.lazy ? undefined : this.get() 这个表达式中，会执行 this.get() 方法，将返回值赋值给 this.value。
4. this.get() 方法中，pushTarget(this) 会把当前Watcher实例放到Dep.target上，value = this.getter.call(vm, vm)，执行的就是this.getter 方法，即 updateComponent()，它会调用 _render()，而 _render() 是根据模板生成的，要渲染模板势必会访问 vm 的属性，触发用到的数据的 getter，这一个过程就是依赖收集的过程，该 Watcher 实例会存在所有渲染所需数据的闭包 Dep，updateComponent() 中调用到了vm._update()方法，而 vm._update() 又调用了 vm._render()

updateComponent = () => {
  vm._update(vm._render(), hydrating)
}

根据执行栈后进先出的特点，会先执行 vm._render(), 然后执行 vm._update()。vm._render 方法生成虚拟 Node，然后调用 vm._update 更新 DOM。

下面，我们先分析 vm._render() 方法。

render

Vue 的 _render 方法是实例的一个私有方法，它用来把实例渲染成一个虚拟 Node。

调用 vm._render() 方法，实际上执行的是 Vue 原型上的 _render() 方法，在执行render方法的过程中，对于访问到的data中的属性，会触发其对应的 getter 方法，进行依赖收集，生成 vnode。

// src/core/instance/render.js

Vue.prototype._render = function (): VNode {
  const vm: Component = this
  // 拿到 $options 上的render方法, 通过解构赋值给render变量
  const { render, _parentVnode } = vm.$options

  if (_parentVnode) {
    vm.$scopedSlots = normalizeScopedSlots(
      _parentVnode.data.scopedSlots,
      vm.$slots,
      vm.$scopedSlots
    )
  }

  // set parent vnode. this allows render functions to have access
  // to the data on the placeholder node.
  vm.$vnode = _parentVnode

  // render self
  let vnode
  try {
    // There's no need to maintain a stack because all render fns are called
    // separately from one another. Nested component's render fns are called
    // when parent component is patched.
    currentRenderingInstance = vm
    /*调用render函数，返回一个VNode节点*/
    vnode = render.call(vm._renderProxy, vm.$createElement)
  } catch (e) {
    handleError(e, vm, `render`)
    // return error render result,
    // or previous vnode to prevent render error causing blank component
    /* istanbul ignore else */
    if (process.env.NODE_ENV !== 'production' && vm.$options.renderError) {
      try {
        vnode = vm.$options.renderError.call(vm._renderProxy, vm.$createElement, e)
      } catch (e) {
        handleError(e, vm, `renderError`)
        vnode = vm._vnode
      }
    } else {
      vnode = vm._vnode
    }
  } finally {
    currentRenderingInstance = null
  }
  // if the returned array contains only a single node, allow it
  if (Array.isArray(vnode) && vnode.length === 1) {
    vnode = vnode[0]
  }
  // return empty vnode in case the render function errored out
  if (!(vnode instanceof VNode)) {
    if (process.env.NODE_ENV !== 'production' && Array.isArray(vnode)) {
      warn(
        'Multiple root nodes returned from render function. Render function ' +
        'should return a single root node.',
        vm
      )
    }
    vnode = createEmptyVNode()
  }
  // set parent
  vnode.parent = _parentVnode
  return vnode
}

在上面的_render()方法中，我们可以看到核心代码是：

// 把当前的vue实例赋值给 currentRenderingInstance
currentRenderingInstance = vm
vnode = render.call(vm._renderProxy, vm.$createElement)

执行 render() 方法，生成 VNode，可以看到执行 render.call() 方法时，第二个参数是vm.$createElement，传进 render() 函数。

根据官网定义，render 函数的第一个参数是 createElement 方法

所以，render 函数实际上执行的是 vm.$createElement。

vm.$createElement 在initRender() 方法执行的时候被定义：

/*将createElement函数绑定到该实例上，该vm存在闭包中，不可修改，vm实例则固定。这样我们就可以得到正确的上下文渲染*/
// args顺序：tag、data、children、normalizationType、alwaysNormalize
// 关于 alwaysNormalize 这个参数，在初始化 render 时候如果用的是'模板方法'就是false，是 render 函数就是 true
这里在后续_createElement中对'children' 参数处理有讲究
// 被模板编译成的 render 函数使用
vm._c = (a, b, c, d) => createElement(vm, a, b, c, d, false)

// 用户手写 render 方法使用的
vm.$createElement = (a, b, c, d) => createElement(vm, a, b, c, d, true)

可以看到除了 vm.$createElement 方法，还有一个 vm._c 方法，它是被模板编译成的 render 函数使用，而 vm.$createElement 是用户手写 render 方法使用的， 这俩个方法支持的参数相同，并且内部都调用了 createElement 方法。

// src/core/vdom/create-element.js

export function createElement (
  context: Component,
  tag: any,
  data: any,
  children: any,
  normalizationType: any,
  alwaysNormalize: boolean
): VNode | Array<VNode> {
  if (Array.isArray(data) || isPrimitive(data)) {
    normalizationType = children
    children = data
    data = undefined
  }
  if (isTrue(alwaysNormalize)) {
    normalizationType = ALWAYS_NORMALIZE
  }
  return _createElement(context, tag, data, children, normalizationType)
}

createElement() 方法的核心是执行 _createElement(context, tag, data, children, normalizationType)，返回执行结果，所以真正创建 VNode 的方法是 _createElement。

// src/core/vdom/create-element.js

export function _createElement (
  context: Component,
  tag?: string | Class<Component> | Function | Object,
  data?: VNodeData,
  children?: any,
  normalizationType?: number
): VNode | Array<VNode> {
  /*
    如果 data 未定义（undefined或者null）或者是data的__ob__已经定义（代表已经被observed，上面绑定了Oberver对象），那么创建一个空节点
  */
  if (isDef(data) && isDef((data: any).__ob__)) {
    process.env.NODE_ENV !== 'production' && warn(
      `Avoid using observed data object as vnode data: ${JSON.stringify(data)}\n` +
      'Always create fresh vnode data objects in each render!',
      context
    )
    return createEmptyVNode()
  }
  // object syntax in v-bind
  if (isDef(data) && isDef(data.is)) {
    tag = data.is
  }
   /*如果tag不存在也是创建一个空节点*/
  if (!tag) {
    // in case of component :is set to falsy value
    return createEmptyVNode()
  }
  // warn against non-primitive key
  if (process.env.NODE_ENV !== 'production' &&
    isDef(data) && isDef(data.key) && !isPrimitive(data.key)
  ) {
    if (!__WEEX__ || !('@binding' in data.key)) {
      warn(
        'Avoid using non-primitive value as key, ' +
        'use string/number value instead.',
        context
      )
    }
  }
  // support single function children as default scoped slot
  if (Array.isArray(children) &&
    typeof children[0] === 'function'
  ) {
    data = data || {}
    data.scopedSlots = { default: children[0] }
    children.length = 0
  }
  // 对 children 做 normalize 的处理，放到一个数组里面
  if (normalizationType === ALWAYS_NORMALIZE) {
    children = normalizeChildren(children)
  } else if (normalizationType === SIMPLE_NORMALIZE) {
    children = simpleNormalizeChildren(children)
  }
  let vnode, ns
  if (typeof tag === 'string') {
    let Ctor
    ns = (context.$vnode && context.$vnode.ns) || config.getTagNamespace(tag)
    if (config.isReservedTag(tag)) {
      // platform built-in elements
      if (process.env.NODE_ENV !== 'production' && isDef(data) && isDef(data.nativeOn)) {
        warn(
          `The .native modifier for v-on is only valid on components but it was used on <${tag}>.`,
          context
        )
      }
      vnode = new VNode(
        config.parsePlatformTagName(tag), data, children,
        undefined, undefined, context
      )
    } else if ((!data || !data.pre) && isDef(Ctor = resolveAsset(context.$options, 'components', tag))) {
      /* 从vm实例的option的components中寻找该tag，存在则就是一个组件，创建相应节点，Ctor为组件的构造类*/
      // component
      vnode = createComponent(Ctor, data, context, children, tag)
    } else {
      /*未知的元素，在运行时检查，因为父组件可能在序列化子组件的时候分配一个名字空间*/
      vnode = new VNode(
        tag, data, children,
        undefined, undefined, context
      )
    }
  } else {
    // direct component options / constructor
    /*tag不是字符串的时候则是组件的构造类*/
    vnode = createComponent(tag, data, context, children)
  }
  if (Array.isArray(vnode)) {
    return vnode
  } else if (isDef(vnode)) {
    if (isDef(ns)) applyNS(vnode, ns)
    if (isDef(data)) registerDeepBindings(data)
    return vnode
  } else {
    return createEmptyVNode()
  }
}

_createElement 方法有 5 个参数：

• context 表示 VNode 的上下文环境，它是 Component 类型；
• tag 表示标签，它可以是一个字符串，也可以是一个 Component；
• data 表示 VNode 的数据，它是一个 VNodeData 类型，可以在 flow/vnode.js 中找到它的定义，这里先不展开说；
• children 表示当前 VNode 的子节点，它是任意类型的，它接下来需要被规范为标准的 VNode 数组；
• normalizationType 表示子节点规范的类型，类型不同规范的方法也就不一样，它主要是参考 render 函数是编译生成的还是用户手写的。

children 的规范化

simpleNormalizeChildren

1. simpleNormalizeChildren 方法调用场景是 render 函数是编译生成的。理论上编译生成的 children 都已经是 VNode 类型的，但这里有一个例外，就是 functional component 函数式组件返回的是一个数组而不是一个根节点，所以会通过 Array.prototype.concat 方法把整个 children 数组打平，让它的深度只有一层。

// src/core/vdom/helpers/normalzie-children.js

export function simpleNormalizeChildren (children: any) {
  for (let i = 0; i < children.length; i++) {
    if (Array.isArray(children[i])) {
      return Array.prototype.concat.apply([], children)
    }
  }
  return children
}

normalizeChildren

2. normalizeChildren 方法的调用场景有 2 种，一个场景是 render 函数是用户手写的，当 children 只有一个节点的时候，Vue.js 从接口层面允许用户把 children 写成基础类型用来创建单个简单的文本节点，这种情况会调用 createTextVNode 创建一个文本节点的 VNode；另一个场景是当编译 slot、v-for 的时候会产生嵌套数组的情况，会调用 normalizeArrayChildren 方法

export function normalizeChildren (children: any): ?Array<VNode> {
  return isPrimitive(children)
    ? [createTextVNode(children)]
    : Array.isArray(children)
      ? normalizeArrayChildren(children)
      : undefined
}

function normalizeArrayChildren (children: any, nestedIndex?: string): Array<VNode> {
  const res = []
  let i, c, lastIndex, last
  for (i = 0; i < children.length; i++) {
    c = children[i]
    if (isUndef(c) || typeof c === 'boolean') continue
    lastIndex = res.length - 1
    last = res[lastIndex]
    //  nested
    if (Array.isArray(c)) {
      if (c.length > 0) {
        c = normalizeArrayChildren(c, `${nestedIndex || ''}_${i}`)
        // merge adjacent text nodes
        if (isTextNode(c[0]) && isTextNode(last)) {
          res[lastIndex] = createTextVNode(last.text + (c[0]: any).text)
          c.shift()
        }
        res.push.apply(res, c)
      }
    } else if (isPrimitive(c)) {
      if (isTextNode(last)) {
        // merge adjacent text nodes
        // this is necessary for SSR hydration because text nodes are
        // essentially merged when rendered to HTML strings
        res[lastIndex] = createTextVNode(last.text + c)
      } else if (c !== '') {
        // convert primitive to vnode
        res.push(createTextVNode(c))
      }
    } else {
      if (isTextNode(c) && isTextNode(last)) {
        // merge adjacent text nodes
        res[lastIndex] = createTextVNode(last.text + c.text)
      } else {
        // default key for nested array children (likely generated by v-for)
        if (isTrue(children._isVList) &&
          isDef(c.tag) &&
          isUndef(c.key) &&
          isDef(nestedIndex)) {
          c.key = `__vlist${nestedIndex}_${i}__`
        }
        res.push(c)
      }
    }
  }
  return res
}

normalizeArrayChildren 接收 2 个参数，children 表示要规范的子节点，nestedIndex 表示嵌套的索引，因为单个 child 可能是一个数组类型。 normalizeArrayChildren 主要的逻辑就是遍历 children，获得单个节点 c，然后对 c 的类型判断，如果是一个数组类型，则递归调用 normalizeArrayChildren; 如果是基础类型，则通过 createTextVNode 方法转换成 VNode 类型；否则就已经是 VNode 类型了，如果 children 是一个列表并且列表还存在嵌套的情况，则根据 nestedIndex 去更新它的 key。这里需要注意一点，在遍历的过程中，对这 3 种情况都做了如下处理：如果存在两个连续的 text 节点，会把它们合并成一个 text 节点。

经过对 children 的规范化，children 变成了一个类型为 VNode 的 Array。

继续分析 _createElement 方法：

1. 先对 tag 做判断，如果是 string 类型，则接着判断如果是内置的一些节点，则直接创建一个普通 VNode，如果是为已注册的组件名，则通过 createComponent 创建一个组件类型的 VNode，否则创建一个未知的标签的 VNode。
2. 如果是 tag 一个 Component 类型，则直接调用 createComponent 创建一个组件类型的 VNode 节点。createComponent 本质上还是返回了一个 VNode。

这里看下通过 createComponent 创建组件 VNode：

// src/core/vdom/create-component.js

export function createComponent (
  Ctor: Class<Component> | Function | Object | void,
  data: ?VNodeData,
  context: Component,
  children: ?Array<VNode>,
  tag?: string
): VNode | Array<VNode> | void {
  if (isUndef(Ctor)) {
    return
  }

  const baseCtor = context.$options._base

  // plain options object: turn it into a constructor
  if (isObject(Ctor)) {
  // 构造子类构造函数
    Ctor = baseCtor.extend(Ctor)
  }

  // if at this stage it's not a constructor or an async component factory,
  // reject.
  if (typeof Ctor !== 'function') {
    if (process.env.NODE_ENV !== 'production') {
      warn(`Invalid Component definition: ${String(Ctor)}`, context)
    }
    return
  }

  // async component
  let asyncFactory
  if (isUndef(Ctor.cid)) {
    asyncFactory = Ctor
    Ctor = resolveAsyncComponent(asyncFactory, baseCtor)
    if (Ctor === undefined) {
      // return a placeholder node for async component, which is rendered
      // as a comment node but preserves all the raw information for the node.
      // the information will be used for async server-rendering and hydration.
      return createAsyncPlaceholder(
        asyncFactory,
        data,
        context,
        children,
        tag
      )
    }
  }

  data = data || {}

  // resolve constructor options in case global mixins are applied after
  // component constructor creation
  resolveConstructorOptions(Ctor)

  // transform component v-model data into props & events
  if (isDef(data.model)) {
    transformModel(Ctor.options, data)
  }

  // extract props
  const propsData = extractPropsFromVNodeData(data, Ctor, tag)

  // functional component
  if (isTrue(Ctor.options.functional)) {
    return createFunctionalComponent(Ctor, propsData, data, context, children)
  }

  // extract listeners, since these needs to be treated as
  // child component listeners instead of DOM listeners
  const listeners = data.on
  // replace with listeners with .native modifier
  // so it gets processed during parent component patch.
  data.on = data.nativeOn

  if (isTrue(Ctor.options.abstract)) {
    // abstract components do not keep anything
    // other than props & listeners & slot

    // work around flow
    const slot = data.slot
    data = {}
    if (slot) {
      data.slot = slot
    }
  }

  // install component management hooks onto the placeholder node
  // 安装组件钩子函数
  installComponentHooks(data)

  // return a placeholder vnode
  const name = Ctor.options.name || tag
  // 实例化 VNode
  const vnode = new VNode(
    `vue-component-${Ctor.cid}${name ? `-${name}` : ''}`,
    data, undefined, undefined, undefined, context,
    { Ctor, propsData, listeners, tag, children },
    asyncFactory
  )
  return vnode
}

可以看出 createComponent 的核心流程就是：

1. 构造子类构造函数
2. 安装组件钩子函数
3. 实例化 vnode，和普通元素节点的 vnode 不同，组件的 vnode 是没有 children 的。

VNode

Virtual DOM 就是用一个原生的 JS 对象去描述一个 DOM 节点，所以它比创建一个 DOM 的代价要小很多。在 Vue.js 中，Virtual DOM 是用 VNode Class 去描述的：

export default class VNode {
  constructor (
    tag?: string,
    data?: VNodeData,
    children?: ?Array<VNode>,
    text?: string,
    elm?: Node,
    context?: Component,
    componentOptions?: VNodeComponentOptions,
    asyncFactory?: Function
  ) {
    this.tag = tag
    this.data = data
    this.children = children
    this.text = text
    this.elm = elm
    this.ns = undefined
    this.context = context
    this.fnContext = undefined
    this.fnOptions = undefined
    this.fnScopeId = undefined
    this.key = data && data.key
    this.componentOptions = componentOptions
    this.componentInstance = undefined
    this.parent = undefined
    this.raw = false
    this.isStatic = false
    this.isRootInsert = true
    this.isComment = false
    this.isCloned = false
    this.isOnce = false
    this.asyncFactory = asyncFactory
    this.asyncMeta = undefined
    this.isAsyncPlaceholder = false
  }

  // DEPRECATED: alias for componentInstance for backwards compat.
  /* istanbul ignore next */
  get child (): Component | void {
    return this.componentInstance
  }
}

VNode 是对真实 DOM 的一种抽象描述，它的核心定义无非就几个关键属性，标签名、数据、子节点、键值等，其它属性都是用来扩展 VNode 的灵活性以及实现一些特殊 feature 的。由于 VNode 只是用来映射到真实 DOM 的渲染，不需要包含操作 DOM 的方法，所以比真实的 DOM 结点更轻量和简单。

还记得前面执行 updateComponent() 方法，实际上是执行的 vm._update(vm._render(), hydrating) 么？

在执行完 vm._render() 方法后，我们拿到了 vnode ，然后传给 vm._update()，执行_update() 方法，它被调用的时机有两个，一个是首次渲染，一次是数据更新的时候。 _update 方法的作用就是把 VNode 渲染成真实的 DOM。

vue 的 _update 是实例的一个私有方法，实际的 _update() 方法是在 Vue 原型上定义的，而 Vue.prototype._update 是在 lifecycleMixin() 方法中定义的：

// src/core/instance/lifecycle.js
Vue.prototype._update = function (vnode: VNode, hydrating?: boolean) {
    const vm: Component = this
    const prevEl = vm.$el
    const prevVnode = vm._vnode
    const restoreActiveInstance = setActiveInstance(vm)
    vm._vnode = vnode
    // Vue.prototype.__patch__ is injected in entry points
    // based on the rendering backend used.
    if (!prevVnode) {
      // initial render
      vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */)
    } else {
      // updates
      vm.$el = vm.__patch__(prevVnode, vnode)
    }
    restoreActiveInstance()
    // update __vue__ reference
    if (prevEl) {
      prevEl.__vue__ = null
    }
    if (vm.$el) {
      vm.$el.__vue__ = vm
    }
    // if parent is an HOC, update its $el as well
    if (vm.$vnode && vm.$parent && vm.$vnode === vm.$parent._vnode) {
      vm.$parent.$el = vm.$el
    }
    // updated hook is called by the scheduler to ensure that children are
    // updated in a parent's updated hook.
  }

update 方法中会调用 vm._patch 方法

patch

// src/platforms/web/runtime/index.js

// 在浏览器里，Vue原型上的 __patch__ 为 patch
Vue.prototype.__patch__ = inBrowser ? patch : noop

// src/platforms/web/runtime/patch.js

export const patch: Function = createPatchFunction({ nodeOps, modules })

真实的 patch 是 调用 createPatchFunction() 方法的返回值。这里传入了一个对象，包含 nodeOps 参数和 modules 参数。其中，nodeOps 封装了一系列 DOM 操作的方法，modules 定义了一些模块的钩子函数的实现。

export function createPatchFunction (backend) {
  let i, j
  const cbs = {}

  const { modules, nodeOps } = backend

  for (i = 0; i < hooks.length; ++i) {
    cbs[hooks[i]] = []
    for (j = 0; j < modules.length; ++j) {
      if (isDef(modules[j][hooks[i]])) {
        cbs[hooks[i]].push(modules[j][hooks[i]])
      }
    }
  }

  function emptyNodeAt (elm) {
    return new VNode(nodeOps.tagName(elm).toLowerCase(), {}, [], undefined, elm)
  }

  function createRmCb (childElm, listeners) {
    function remove () {
      if (--remove.listeners === 0) {
        removeNode(childElm)
      }
    }
    remove.listeners = listeners
    return remove
  }

  function removeNode (el) {
    const parent = nodeOps.parentNode(el)
    // element may have already been removed due to v-html / v-text
    if (isDef(parent)) {
      nodeOps.removeChild(parent, el)
    }
  }

  function isUnknownElement (vnode, inVPre) {
    return (
      !inVPre &&
      !vnode.ns &&
      !(
        config.ignoredElements.length &&
        config.ignoredElements.some(ignore => {
          return isRegExp(ignore)
            ? ignore.test(vnode.tag)
            : ignore === vnode.tag
        })
      ) &&
      config.isUnknownElement(vnode.tag)
    )
  }

  let creatingElmInVPre = 0

  function createElm (
    vnode,
    insertedVnodeQueue,
    parentElm,
    refElm,
    nested,
    ownerArray,
    index
  ) {
    if (isDef(vnode.elm) && isDef(ownerArray)) {
      // This vnode was used in a previous render!
      // now it's used as a new node, overwriting its elm would cause
      // potential patch errors down the road when it's used as an insertion
      // reference node. Instead, we clone the node on-demand before creating
      // associated DOM element for it.
      vnode = ownerArray[index] = cloneVNode(vnode)
    }

    vnode.isRootInsert = !nested // for transition enter check
    if (createComponent(vnode, insertedVnodeQueue, parentElm, refElm)) {
      return
    }

    const data = vnode.data
    const children = vnode.children
    const tag = vnode.tag
    if (isDef(tag)) {
      if (process.env.NODE_ENV !== 'production') {
        if (data && data.pre) {
          creatingElmInVPre++
        }
        if (isUnknownElement(vnode, creatingElmInVPre)) {
          warn(
            'Unknown custom element: <' + tag + '> - did you ' +
            'register the component correctly? For recursive components, ' +
            'make sure to provide the "name" option.',
            vnode.context
          )
        }
      }

      vnode.elm = vnode.ns
        ? nodeOps.createElementNS(vnode.ns, tag)
        : nodeOps.createElement(tag, vnode)
      setScope(vnode)

      /* istanbul ignore if */
      if (__WEEX__) {
        ...
      } else {
        createChildren(vnode, children, insertedVnodeQueue)
        if (isDef(data)) {
          invokeCreateHooks(vnode, insertedVnodeQueue)
        }
        insert(parentElm, vnode.elm, refElm)
      }

      if (process.env.NODE_ENV !== 'production' && data && data.pre) {
        creatingElmInVPre--
      }
    } else if (isTrue(vnode.isComment)) {
      vnode.elm = nodeOps.createComment(vnode.text)
      insert(parentElm, vnode.elm, refElm)
    } else {
      vnode.elm = nodeOps.createTextNode(vnode.text)
      insert(parentElm, vnode.elm, refElm)
    }
  }

  function createComponent (vnode, insertedVnodeQueue, parentElm, refElm) {
    let i = vnode.data
    if (isDef(i)) {
      const isReactivated = isDef(vnode.componentInstance) && i.keepAlive
      if (isDef(i = i.hook) && isDef(i = i.init)) {
        i(vnode, false /* hydrating */)
      }
      // after calling the init hook, if the vnode is a child component
      // it should've created a child instance and mounted it. the child
      // component also has set the placeholder vnode's elm.
      // in that case we can just return the element and be done.
      if (isDef(vnode.componentInstance)) {
        initComponent(vnode, insertedVnodeQueue)
        insert(parentElm, vnode.elm, refElm)
        if (isTrue(isReactivated)) {
          reactivateComponent(vnode, insertedVnodeQueue, parentElm, refElm)
        }
        return true
      }
    }
  }

  function initComponent (vnode, insertedVnodeQueue) {
    if (isDef(vnode.data.pendingInsert)) {
      insertedVnodeQueue.push.apply(insertedVnodeQueue, vnode.data.pendingInsert)
      vnode.data.pendingInsert = null
    }
    vnode.elm = vnode.componentInstance.$el
    if (isPatchable(vnode)) {
      invokeCreateHooks(vnode, insertedVnodeQueue)
      setScope(vnode)
    } else {
      // empty component root.
      // skip all element-related modules except for ref (#3455)
      registerRef(vnode)
      // make sure to invoke the insert hook
      insertedVnodeQueue.push(vnode)
    }
  }

  function reactivateComponent (vnode, insertedVnodeQueue, parentElm, refElm) {
    let i
    // hack for #4339: a reactivated component with inner transition
    // does not trigger because the inner node's created hooks are not called
    // again. It's not ideal to involve module-specific logic in here but
    // there doesn't seem to be a better way to do it.
    let innerNode = vnode
    while (innerNode.componentInstance) {
      innerNode = innerNode.componentInstance._vnode
      if (isDef(i = innerNode.data) && isDef(i = i.transition)) {
        for (i = 0; i < cbs.activate.length; ++i) {
          cbs.activate[i](emptyNode, innerNode)
        }
        insertedVnodeQueue.push(innerNode)
        break
      }
    }
    // unlike a newly created component,
    // a reactivated keep-alive component doesn't insert itself
    insert(parentElm, vnode.elm, refElm)
  }

  function insert (parent, elm, ref) {
    if (isDef(parent)) {
      if (isDef(ref)) {
        if (nodeOps.parentNode(ref) === parent) {
          nodeOps.insertBefore(parent, elm, ref)
        }
      } else {
        nodeOps.appendChild(parent, elm)
      }
    }
  }

  function createChildren (vnode, children, insertedVnodeQueue) {
    if (Array.isArray(children)) {
      if (process.env.NODE_ENV !== 'production') {
        checkDuplicateKeys(children)
      }
      for (let i = 0; i < children.length; ++i) {
        createElm(children[i], insertedVnodeQueue, vnode.elm, null, true, children, i)
      }
    } else if (isPrimitive(vnode.text)) {
      nodeOps.appendChild(vnode.elm, nodeOps.createTextNode(String(vnode.text)))
    }
  }

  function isPatchable (vnode) {
    while (vnode.componentInstance) {
      vnode = vnode.componentInstance._vnode
    }
    return isDef(vnode.tag)
  }

  function invokeCreateHooks (vnode, insertedVnodeQueue) {
    for (let i = 0; i < cbs.create.length; ++i) {
      cbs.create[i](emptyNode, vnode)
    }
    i = vnode.data.hook // Reuse variable
    if (isDef(i)) {
      if (isDef(i.create)) i.create(emptyNode, vnode)
      if (isDef(i.insert)) insertedVnodeQueue.push(vnode)
    }
  }

  // set scope id attribute for scoped CSS.
  // this is implemented as a special case to avoid the overhead
  // of going through the normal attribute patching process.
  function setScope (vnode) {
    let i
    if (isDef(i = vnode.fnScopeId)) {
      nodeOps.setStyleScope(vnode.elm, i)
    } else {
      let ancestor = vnode
      while (ancestor) {
        if (isDef(i = ancestor.context) && isDef(i = i.$options._scopeId)) {
          nodeOps.setStyleScope(vnode.elm, i)
        }
        ancestor = ancestor.parent
      }
    }
    // for slot content they should also get the scopeId from the host instance.
    if (isDef(i = activeInstance) &&
      i !== vnode.context &&
      i !== vnode.fnContext &&
      isDef(i = i.$options._scopeId)
    ) {
      nodeOps.setStyleScope(vnode.elm, i)
    }
  }

  function addVnodes (parentElm, refElm, vnodes, startIdx, endIdx, insertedVnodeQueue) {
    for (; startIdx <= endIdx; ++startIdx) {
      createElm(vnodes[startIdx], insertedVnodeQueue, parentElm, refElm, false, vnodes, startIdx)
    }
  }

  function invokeDestroyHook (vnode) {
    let i, j
    const data = vnode.data
    if (isDef(data)) {
      if (isDef(i = data.hook) && isDef(i = i.destroy)) i(vnode)
      for (i = 0; i < cbs.destroy.length; ++i) cbs.destroy[i](vnode)
    }
    if (isDef(i = vnode.children)) {
      for (j = 0; j < vnode.children.length; ++j) {
        invokeDestroyHook(vnode.children[j])
      }
    }
  }

  function removeVnodes (vnodes, startIdx, endIdx) {
    for (; startIdx <= endIdx; ++startIdx) {
      const ch = vnodes[startIdx]
      if (isDef(ch)) {
        if (isDef(ch.tag)) {
          removeAndInvokeRemoveHook(ch)
          invokeDestroyHook(ch)
        } else { // Text node
          removeNode(ch.elm)
        }
      }
    }
  }

  function removeAndInvokeRemoveHook (vnode, rm) {
    if (isDef(rm) || isDef(vnode.data)) {
      let i
      const listeners = cbs.remove.length + 1
      if (isDef(rm)) {
        // we have a recursively passed down rm callback
        // increase the listeners count
        rm.listeners += listeners
      } else {
        // directly removing
        rm = createRmCb(vnode.elm, listeners)
      }
      // recursively invoke hooks on child component root node
      if (isDef(i = vnode.componentInstance) && isDef(i = i._vnode) && isDef(i.data)) {
        removeAndInvokeRemoveHook(i, rm)
      }
      for (i = 0; i < cbs.remove.length; ++i) {
        cbs.remove[i](vnode, rm)
      }
      if (isDef(i = vnode.data.hook) && isDef(i = i.remove)) {
        i(vnode, rm)
      } else {
        rm()
      }
    } else {
      removeNode(vnode.elm)
    }
  }

  function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
    let oldStartIdx = 0
    let newStartIdx = 0
    let oldEndIdx = oldCh.length - 1
    let oldStartVnode = oldCh[0]
    let oldEndVnode = oldCh[oldEndIdx]
    let newEndIdx = newCh.length - 1
    let newStartVnode = newCh[0]
    let newEndVnode = newCh[newEndIdx]
    let oldKeyToIdx, idxInOld, vnodeToMove, refElm

    // removeOnly is a special flag used only by <transition-group>
    // to ensure removed elements stay in correct relative positions
    // during leaving transitions
    const canMove = !removeOnly

    if (process.env.NODE_ENV !== 'production') {
      checkDuplicateKeys(newCh)
    }

    while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if (isUndef(oldStartVnode)) {
        oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
      } else if (isUndef(oldEndVnode)) {
        oldEndVnode = oldCh[--oldEndIdx]
      } else if (sameVnode(oldStartVnode, newStartVnode)) {
        patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
        oldStartVnode = oldCh[++oldStartIdx]
        newStartVnode = newCh[++newStartIdx]
      } else if (sameVnode(oldEndVnode, newEndVnode)) {
        patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
        oldEndVnode = oldCh[--oldEndIdx]
        newEndVnode = newCh[--newEndIdx]
      } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
        patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
        canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
        oldStartVnode = oldCh[++oldStartIdx]
        newEndVnode = newCh[--newEndIdx]
      } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
        patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
        canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
        oldEndVnode = oldCh[--oldEndIdx]
        newStartVnode = newCh[++newStartIdx]
      } else {
        if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
        idxInOld = isDef(newStartVnode.key)
          ? oldKeyToIdx[newStartVnode.key]
          : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
        if (isUndef(idxInOld)) { // New element
          createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
        } else {
          vnodeToMove = oldCh[idxInOld]
          if (sameVnode(vnodeToMove, newStartVnode)) {
            patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
            oldCh[idxInOld] = undefined
            canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
          } else {
            // same key but different element. treat as new element
            createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
          }
        }
        newStartVnode = newCh[++newStartIdx]
      }
    }
    if (oldStartIdx > oldEndIdx) {
      refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
      addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
    } else if (newStartIdx > newEndIdx) {
      removeVnodes(oldCh, oldStartIdx, oldEndIdx)
    }
  }

  function checkDuplicateKeys (children) {
    const seenKeys = {}
    for (let i = 0; i < children.length; i++) {
      const vnode = children[i]
      const key = vnode.key
      if (isDef(key)) {
        if (seenKeys[key]) {
          warn(
            `Duplicate keys detected: '${key}'. This may cause an update error.`,
            vnode.context
          )
        } else {
          seenKeys[key] = true
        }
      }
    }
  }

  function findIdxInOld (node, oldCh, start, end) {
    for (let i = start; i < end; i++) {
      const c = oldCh[i]
      if (isDef(c) && sameVnode(node, c)) return i
    }
  }

  function patchVnode (
    oldVnode,
    vnode,
    insertedVnodeQueue,
    ownerArray,
    index,
    removeOnly
  ) {
    if (oldVnode === vnode) {
      return
    }

    if (isDef(vnode.elm) && isDef(ownerArray)) {
      // clone reused vnode
      vnode = ownerArray[index] = cloneVNode(vnode)
    }

    const elm = vnode.elm = oldVnode.elm

    if (isTrue(oldVnode.isAsyncPlaceholder)) {
      if (isDef(vnode.asyncFactory.resolved)) {
        hydrate(oldVnode.elm, vnode, insertedVnodeQueue)
      } else {
        vnode.isAsyncPlaceholder = true
      }
      return
    }

    // reuse element for static trees.
    // note we only do this if the vnode is cloned -
    // if the new node is not cloned it means the render functions have been
    // reset by the hot-reload-api and we need to do a proper re-render.
    if (isTrue(vnode.isStatic) &&
      isTrue(oldVnode.isStatic) &&
      vnode.key === oldVnode.key &&
      (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
    ) {
      vnode.componentInstance = oldVnode.componentInstance
      return
    }

    let i
    const data = vnode.data
    if (isDef(data) && isDef(i = data.hook) && isDef(i = i.prepatch)) {
      i(oldVnode, vnode)
    }

    const oldCh = oldVnode.children
    const ch = vnode.children
    if (isDef(data) && isPatchable(vnode)) {
      for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
      if (isDef(i = data.hook) && isDef(i = i.update)) i(oldVnode, vnode)
    }
    if (isUndef(vnode.text)) {
      if (isDef(oldCh) && isDef(ch)) {
        if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
      } else if (isDef(ch)) {
        if (process.env.NODE_ENV !== 'production') {
          checkDuplicateKeys(ch)
        }
        if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
        addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
      } else if (isDef(oldCh)) {
        removeVnodes(oldCh, 0, oldCh.length - 1)
      } else if (isDef(oldVnode.text)) {
        nodeOps.setTextContent(elm, '')
      }
    } else if (oldVnode.text !== vnode.text) {
      nodeOps.setTextContent(elm, vnode.text)
    }
    if (isDef(data)) {
      if (isDef(i = data.hook) && isDef(i = i.postpatch)) i(oldVnode, vnode)
    }
  }

  function invokeInsertHook (vnode, queue, initial) {
    // delay insert hooks for component root nodes, invoke them after the
    // element is really inserted
    if (isTrue(initial) && isDef(vnode.parent)) {
      vnode.parent.data.pendingInsert = queue
    } else {
      for (let i = 0; i < queue.length; ++i) {
        queue[i].data.hook.insert(queue[i])
      }
    }
  }

  let hydrationBailed = false
  // list of modules that can skip create hook during hydration because they
  // are already rendered on the client or has no need for initialization
  // Note: style is excluded because it relies on initial clone for future
  // deep updates (#7063).
  const isRenderedModule = makeMap('attrs,class,staticClass,staticStyle,key')

  // Note: this is a browser-only function so we can assume elms are DOM nodes.
  function hydrate (elm, vnode, insertedVnodeQueue, inVPre) {
    let i
    const { tag, data, children } = vnode
    inVPre = inVPre || (data && data.pre)
    vnode.elm = elm

    if (isTrue(vnode.isComment) && isDef(vnode.asyncFactory)) {
      vnode.isAsyncPlaceholder = true
      return true
    }
    // assert node match
    if (process.env.NODE_ENV !== 'production') {
      if (!assertNodeMatch(elm, vnode, inVPre)) {
        return false
      }
    }
    if (isDef(data)) {
      if (isDef(i = data.hook) && isDef(i = i.init)) i(vnode, true /* hydrating */)
      if (isDef(i = vnode.componentInstance)) {
        // child component. it should have hydrated its own tree.
        initComponent(vnode, insertedVnodeQueue)
        return true
      }
    }
    if (isDef(tag)) {
      if (isDef(children)) {
        // empty element, allow client to pick up and populate children
        if (!elm.hasChildNodes()) {
          createChildren(vnode, children, insertedVnodeQueue)
        } else {
          // v-html and domProps: innerHTML
          if (isDef(i = data) && isDef(i = i.domProps) && isDef(i = i.innerHTML)) {
            if (i !== elm.innerHTML) {
              /* istanbul ignore if */
              if (process.env.NODE_ENV !== 'production' &&
                typeof console !== 'undefined' &&
                !hydrationBailed
              ) {
                hydrationBailed = true
                console.warn('Parent: ', elm)
                console.warn('server innerHTML: ', i)
                console.warn('client innerHTML: ', elm.innerHTML)
              }
              return false
            }
          } else {
            // iterate and compare children lists
            let childrenMatch = true
            let childNode = elm.firstChild
            for (let i = 0; i < children.length; i++) {
              if (!childNode || !hydrate(childNode, children[i], insertedVnodeQueue, inVPre)) {
                childrenMatch = false
                break
              }
              childNode = childNode.nextSibling
            }
            // if childNode is not null, it means the actual childNodes list is
            // longer than the virtual children list.
            if (!childrenMatch || childNode) {
              /* istanbul ignore if */
              if (process.env.NODE_ENV !== 'production' &&
                typeof console !== 'undefined' &&
                !hydrationBailed
              ) {
                hydrationBailed = true
                console.warn('Parent: ', elm)
                console.warn('Mismatching childNodes vs. VNodes: ', elm.childNodes, children)
              }
              return false
            }
          }
        }
      }
      if (isDef(data)) {
        let fullInvoke = false
        for (const key in data) {
          if (!isRenderedModule(key)) {
            fullInvoke = true
            invokeCreateHooks(vnode, insertedVnodeQueue)
            break
          }
        }
        if (!fullInvoke && data['class']) {
          // ensure collecting deps for deep class bindings for future updates
          traverse(data['class'])
        }
      }
    } else if (elm.data !== vnode.text) {
      elm.data = vnode.text
    }
    return true
  }

  function assertNodeMatch (node, vnode, inVPre) {
    if (isDef(vnode.tag)) {
      return vnode.tag.indexOf('vue-component') === 0 || (
        !isUnknownElement(vnode, inVPre) &&
        vnode.tag.toLowerCase() === (node.tagName && node.tagName.toLowerCase())
      )
    } else {
      return node.nodeType === (vnode.isComment ? 8 : 3)
    }
  }

  return function patch (oldVnode, vnode, hydrating, removeOnly) {
    if (isUndef(vnode)) {
      if (isDef(oldVnode)) invokeDestroyHook(oldVnode)
      return
    }

    let isInitialPatch = false
    const insertedVnodeQueue = []

    if (isUndef(oldVnode)) {
      // empty mount (likely as component), create new root element
      isInitialPatch = true
      createElm(vnode, insertedVnodeQueue)
    } else {
      const isRealElement = isDef(oldVnode.nodeType)
      if (!isRealElement && sameVnode(oldVnode, vnode)) {
        // patch existing root node
        patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)
      } else {
        if (isRealElement) {
          // mounting to a real element
          // check if this is server-rendered content and if we can perform
          // a successful hydration.
          if (oldVnode.nodeType === 1 && oldVnode.hasAttribute(SSR_ATTR)) {
            oldVnode.removeAttribute(SSR_ATTR)
            hydrating = true
          }
          if (isTrue(hydrating)) {
            if (hydrate(oldVnode, vnode, insertedVnodeQueue)) {
              invokeInsertHook(vnode, insertedVnodeQueue, true)
              return oldVnode
            } else if (process.env.NODE_ENV !== 'production') {
              warn(
                'The client-side rendered virtual DOM tree is not matching ' +
                'server-rendered content. This is likely caused by incorrect ' +
                'HTML markup, for example nesting block-level elements inside ' +
                '<p>, or missing <tbody>. Bailing hydration and performing ' +
                'full client-side render.'
              )
            }
          }
          // either not server-rendered, or hydration failed.
          // create an empty node and replace it
          oldVnode = emptyNodeAt(oldVnode)
        }

        // replacing existing element
        const oldElm = oldVnode.elm
        const parentElm = nodeOps.parentNode(oldElm)

        // create new node
        createElm(
          vnode,
          insertedVnodeQueue,
          // extremely rare edge case: do not insert if old element is in a
          // leaving transition. Only happens when combining transition +
          // keep-alive + HOCs. (#4590)
          oldElm._leaveCb ? null : parentElm,
          nodeOps.nextSibling(oldElm)
        )

        // update parent placeholder node element, recursively
        if (isDef(vnode.parent)) {
          let ancestor = vnode.parent
          const patchable = isPatchable(vnode)
          while (ancestor) {
            for (let i = 0; i < cbs.destroy.length; ++i) {
              cbs.destroy[i](ancestor)
            }
            ancestor.elm = vnode.elm
            if (patchable) {
              for (let i = 0; i < cbs.create.length; ++i) {
                cbs.create[i](emptyNode, ancestor)
              }
              // #6513
              // invoke insert hooks that may have been merged by create hooks.
              // e.g. for directives that uses the "inserted" hook.
              const insert = ancestor.data.hook.insert
              if (insert.merged) {
                // start at index 1 to avoid re-invoking component mounted hook
                for (let i = 1; i < insert.fns.length; i++) {
                  insert.fns[i]()
                }
              }
            } else {
              registerRef(ancestor)
            }
            ancestor = ancestor.parent
          }
        }

        // destroy old node
        if (isDef(parentElm)) {
          removeVnodes([oldVnode], 0, 0)
        } else if (isDef(oldVnode.tag)) {
          invokeDestroyHook(oldVnode)
        }
      }
    }

    invokeInsertHook(vnode, insertedVnodeQueue, isInitialPatch)
    return vnode.elm
  }
}

createPatchFunction 内部定义了一系列的辅助方法，最终返回了一个 patch 方法，这个方法就赋值给了 vm._update 函数里调用的 vm.patch。

patch 方法本身，它接收 4 个参数：

• oldVnode 表示旧的 VNode 节点，它也可以不存在或者是一个 DOM 对象；
• vnode 表示执行 _render 后返回的 VNode 的节点；
• hydrating 表示是否是服务端渲染；
• removeOnly 是给 transition-group 用的

首次渲染，在执行 patch 函数的时候，传入的 vm.$el 对应的是例子中 id 为 app 的 DOM 对象， vm.$el 的赋值是在之前 mountComponent 函数做的，vnode 对应的是调用 render 函数的返回值，hydrating 在非服务端渲染情况下为 false，removeOnly 为 false。

确定了这些入参后，我们回到 patch 函数的执行过程，看几个关键步骤： 我们传入的 oldVnode 实际上是一个 DOM container，所以 isRealElement 为 true，接下来又通过 emptyNodeAt 方法把 oldVnode 转换成 VNode 对象，然后再调用 createElm 方法。createElm 的作用是通过虚拟节点创建真实的 DOM 并插入到它的父节点中。

createElm 的作用是通过虚拟节点创建真实的 DOM 并插入到它的父节点中。

在 createElm 过程中，如果 vnode 节点不包含 tag，则它有可能是一个注释或者纯文本节点，可以直接插入到父元素中。

DOM

相关文章：

• 依赖收集
• 派发更新
