Istio架构浅析

介绍 Istio 跟 Service Mesh 的关系
介绍 Istio 的发展历程
介绍 Istio 核心功能以及包含的组件

Istio 跟 Service Mesh 的关系

对 Service Mesh 有初步了解的人们往往不能避免提到 Istio 社区以及它的架构及实现，实际上 Istio 是 Service Mesh 的其中一个解决方案。实际上不少公司也同时在开展 Service Mesh 的解决方案，其中第一代 Service Mesh 以 Linkerd 为代表。

Linkerd 作为业界第一个开源 Service Mesh 的解决方案，其作者为云原生软件公司 Buoyant 公司的 CEO William Morgan。同时他也是 service mesh 的布道师和践行者。Linkerd 是用 JVM 语言编写的，因此内存开销比较大，并且也不代理 TCP 请求，也不支持 websockets，当然它也有自己的优势：应付大规模访问时，Linkerd 拥有绝对惊人的流量控制。

第二代 Service Mesh 以 Istio 为代表，主要改进集中在更为强大的控制平面功能。Istio 是目前最主流的 Service Mesh 方案，也是国内外认可度最高的 Service Mesh 标准。它集成了 Envoy 作为 sidecar 的实现方案，而其他的控制平面组件都是用 Go 语言编写。它的设计理念非常先进，并且有大厂背书，因此作为最主流的 Service Mesh 解决方案当之无愧。

Istio 发展历程

Istio 是由 Google、IBM 和 Lyft 联合开发的。其中它的数据平面直接使用了 Lyft 的 Envoy 作为 sidecar。控制平面是由 Google、IBM 联合开发。其第一个版本 0.1 release 发布于2017年5月24日。截止到2020年4月份已经发布了1.5.1版本。其中1.4之前 Istio 的架构还是基本沿用一致的架构设计，仅仅是在功能上做增强以及增加一些辅助的组件。1.5 版本后将原有的 Istio 架构设计重新推倒，将之前的组件合并为一个单体架构 Istiod。然后其组件虽然精简成单体架构，但是之前支持的功能却一个都没有少。因此1.5版本作为 Istio 社区的一个全新形态，堪称是一次突破性的设计革新。

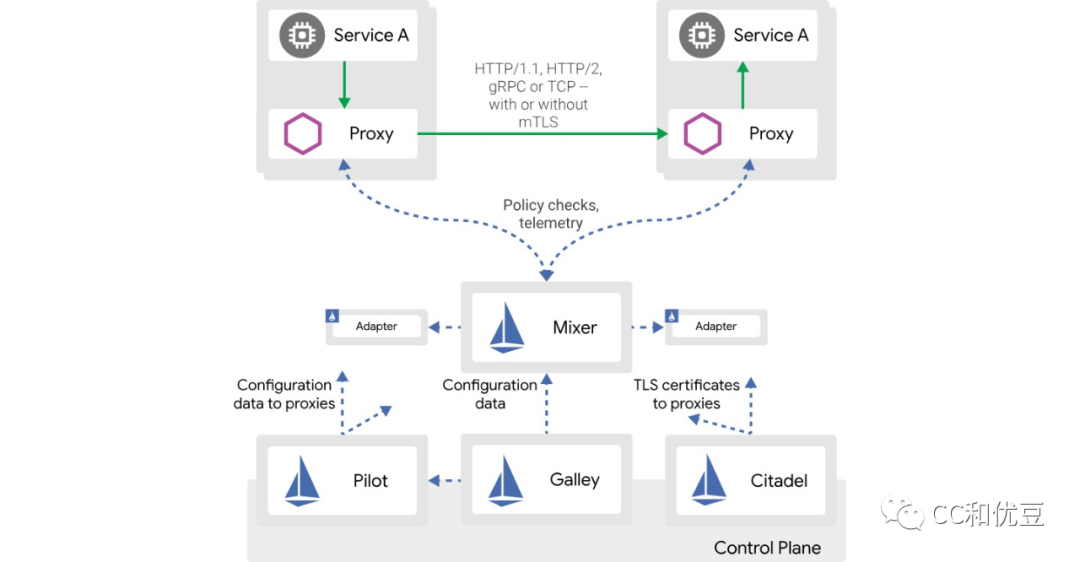

1.4 版本之前的Istio控制平面组件架构图如下所示：

在这里插入图片描述

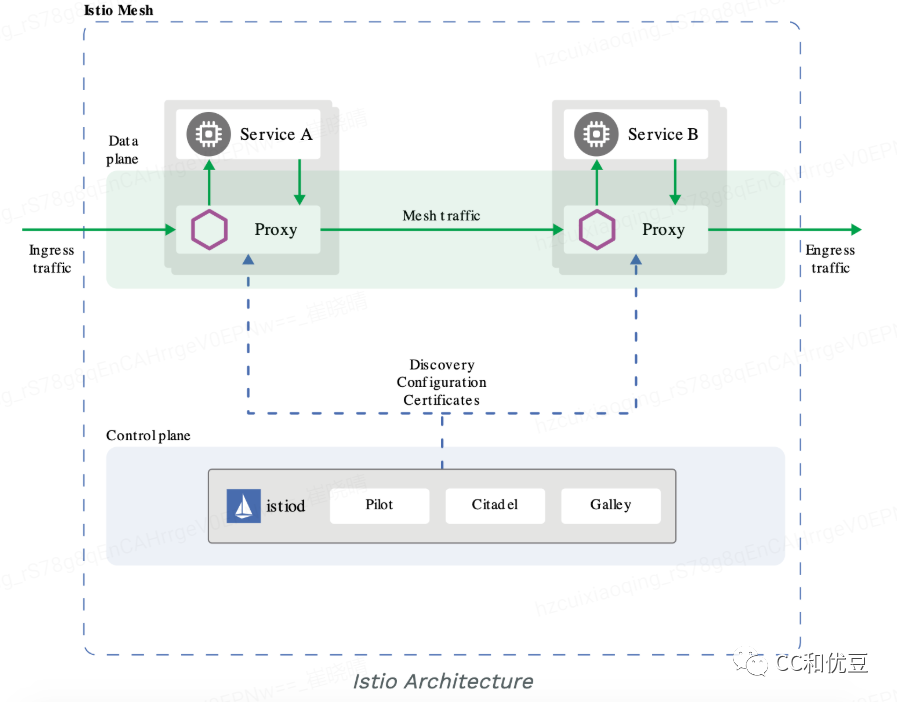

1.5 版本回归单体后的组件架构图：

在这里插入图片描述

由于回归单体后功能全部都集中于 istiod 组件，对于初次接触 istio 的开发人员反而不利于了解内部的设计演进和开发思维，因此下面的核心功能和组件介绍还是以1.4版本之前的组件架构来介绍。

Istio 核心功能和组件介绍

Istio 的架构可以以 1.5 版本作为分水岭。

Istio 1.5 版本之前的架构

上小节提到了，Istio 分为控制平面和数据平面，控制平面在1.4版本之前的组件架构分为以下几个核心组件：

Pilot ：Istio 的核心组件，主要负责核心治理、流量控制、将配置转换为数据平面可识别的 xDS 协议分发配置到数据平面
Galley ：主要负责配置校验、以及配置/服务发现。这两项功能在 galley的架构设计中是相对独立的，对应的是galley的两种运行模式 server 和enable-validation，两种模式可以单独开启也可以共同开启。
Citadel ：可选开启或关闭，负责安全相关的证书和密钥管理。
Injector ：负责数据平面的初始化相关的动作，例如自动注入 sidecar 就是使用该组件完成的。
Mixer：默认关闭，负责提供策略控制和遥测收集的组件，内部包含 Policy 和 Telemetry 2个子模块，其中 Policy负责在服务相互调用过程中对请求进行策略检查，例如鉴权、限流，而 Telemetry 负责监控相关的采集数据的信息聚合以用于对接各种后端。
Istio数据平面：Istio 的数据平面主流选用 Lyft 的 Envoy，当然也可以选择其他的数据平面，例如 MOSN。

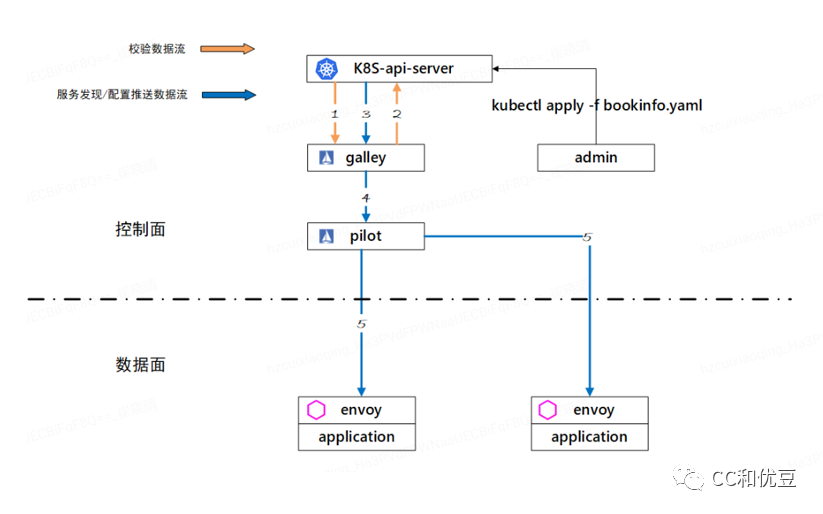

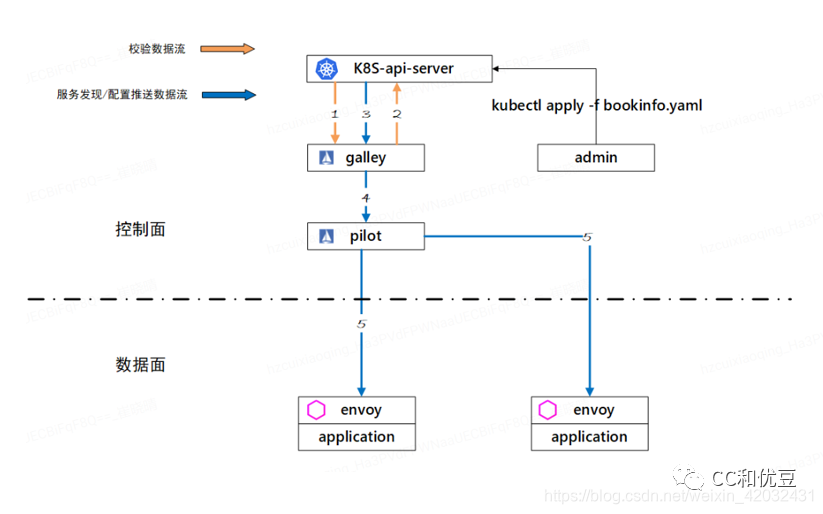

其中 Pilot 和 Galley 2个模块联合运作，可以完成从用户提交配置到校验、下发的一系列流程，例如可见以下流程图：
在这里插入图片描述

当用户向 Kubernetes 提交一份新的配置，首先会触发 galley 注册在 kubernetes 中的webhook，webhook 会检查配置是否合法，如图中的步骤1。
若配置无法通过校验，则 kubernetes将拒绝用户提交的配置，并给出相应的错误信息。如图步骤2。
当配置通过校验后，通过 kubernetes 的通知机制，galley得到配置变更信息，如图中的步骤3。
Galley 将变更的配置/服务信息转换为 MCP 的格式通过 MCP 协议推送给pilot，如图步骤4。
最后一步，pilot 通过 xDS 协议向数据平面推送变更的配置。

Istio 自 1.5 版本以后的架构

Istio 1.5 版本后的一体化设计虽然说是 Istio 社区的一个全新形态，并不是完全推翻之前的设计，简单地说，只是将原有的多进程设计模式优化成了单进程的形态，之前各个组件被设计成了 istiod 的内部子模块而已，因此下面的职责，都将由 istiod 来承担；

监听配置，接手了原来 galley 的工作，负责监听来自多种支持配置源的数据，比如 Kubernetes API server，本地文件或者基于 MCP 协议的配置，包括原来 galley 需要处理的 API 校验和配置的转发也需要设计在内；
监听endpoint，监听来自本地或者远程集群的 endpoint 信息，在将来还会计划允许 endpoint 复制在各个集群内，包括非
Kubernetes 的注册中心例如 consul；
CA 根的生成，生成私钥和证书，目前 Citadel 的职责之一；
控制平面身份标识，目前在内部控制平面之间是通过 CA 根来生成一个 SPIFFE ID 用于识别身份，也同时用于 injector
组件的证书生成；
证书生成，主要是为各个控制平面之间的通讯生成私钥和证书来保证安全通讯；
自动注入，在 Kubernetes 里需要为 Mutating Admission Controller 提供接口支持，从而可以在 pod
创建阶段修改资源文件来实现 sidecar 的自动注入；
CNI/CRI 注入，通过 CNI/CRI 作为 hook 来实现自动注入的另一种方式，目前还没使用；

Envoy 启动配置生成，上文目标中提到的，Envoy 的启动配置将由 istiod 来提供；
本地的 SDS Server，提供密钥发现服务的本地服务端；
中央 SDS Server，同上，是一个中央化的密钥发现服务端，一般用以对接第三方的密钥系统；
xDS 服务提供，之前 pilot 的核心能力，为所有的 Envoy 提供 xDS 下发的服务端；

小结

以上分别介绍了 Istio 跟 Service Mesh 的关系、介绍了 Istio 的发展历程以及介绍了 Istio 核心功能以及包含的组件。并且结合版本演进说明了 Istio 组件的变化。后续会通过对 Istio 内部核心组件分别进行分析，以便让读者们对 Service Mesh 以及 Istio 有深入的认识。
