编译原理笔记13:自上而下语法分析(3)构造预测分析表、LL(1) 文法

1,831 阅读4分钟

构造预测分析表

预测分析表的作用,是为推导的进行指明方向——我们用当前下推栈栈顶和读写头所指向的符号的组合(即当前的状态),去查询预测分析表,以确定推导的下一步该向着何种方向前进。

推导应该前进的方向,由 FIRST、FOLLOW 集合说明——这两个集合能够说明,我们可以通过怎样的方式来一步步向着终结符靠近。

不懂也能用的构造步骤

预测分析表构造的步骤如下,建议按照例子实操一遍。实在想不通,背下来步骤应该也可以把表构造出来。

  1. 看待填行的行首非终结符 A
  2. 找到左部是上面看到的这个非终结符 A 的产生式,根据产生式右部的不同,按以下三种情况处理:
    1. 如果产生式是以非终结符 B 打头的序列 α ,那么找到 FIRST(B),将 FIRST(B) 集合中每个元素所在列、非终结符 A 所在行确定的位置填写上序列 α
    2. 如果产生式是以终结符 a 打头的序列 β ,那么直接去找终结符 a 所在列,并将 β 填入 A 行 a 列的位置中
    3. 如果产生式是 ε,则找到 FOLLOW(A) ,将 FOLLOW(A) 集合中每个元素所在列、非终结符 A 所在行确定的位置填写上 ε

概括来说,就是:根据产生式左部的非终结符确定本次要构造的分析表行。根据 FIRST、FOLLOW 集合,将产生式右部填入分析表,以此确定每行的内容。比如对于产生式 L → E;L|ε,我们需要把产生出来的右部 E;Lε 填入到分析表 L 行的某些位置中。

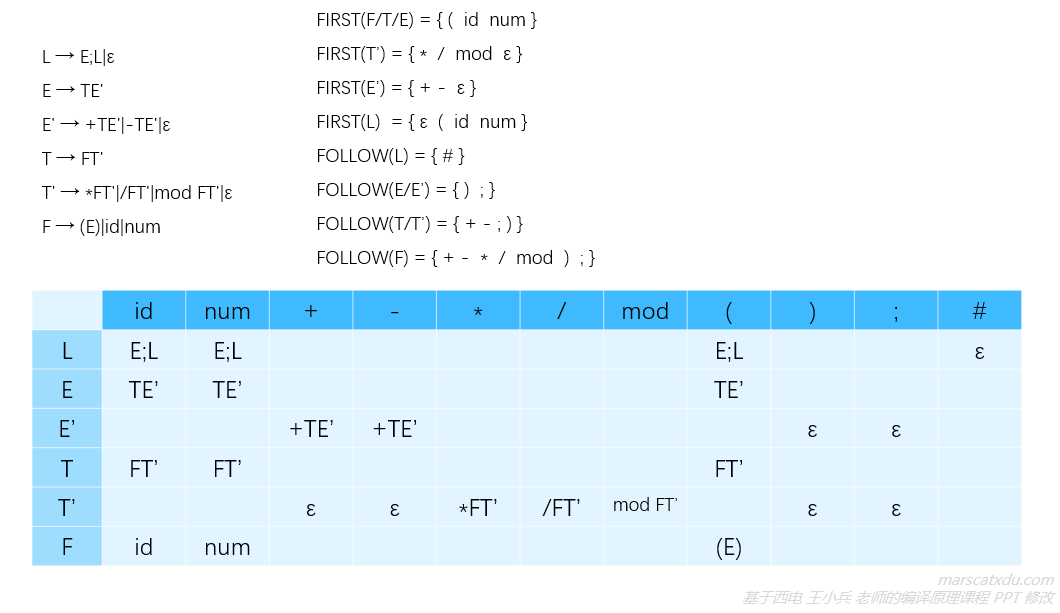

实例如下:

FIRST、FOLLOW 和分析表的原理?

FIRST、FOLLOW 集合都能够说明一些东西,比如, FIRST(L) 集合告诉我们:

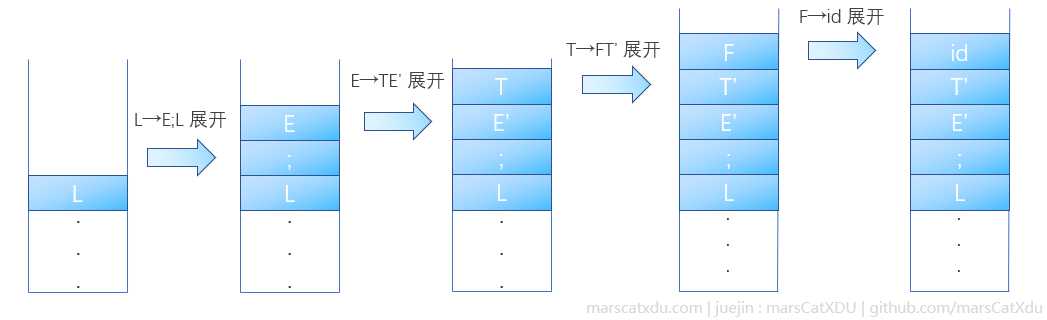

  • 如果此时栈顶是 L ,而读写头读到了 id,那么我们应该用 E;L 来进行展开,因为这样可以让推导过程向着【把栈顶元素变为id 】的方向前进。这是因为从 E 开始经过数步推导后,E 能够最终展开为 id 而完成匹配

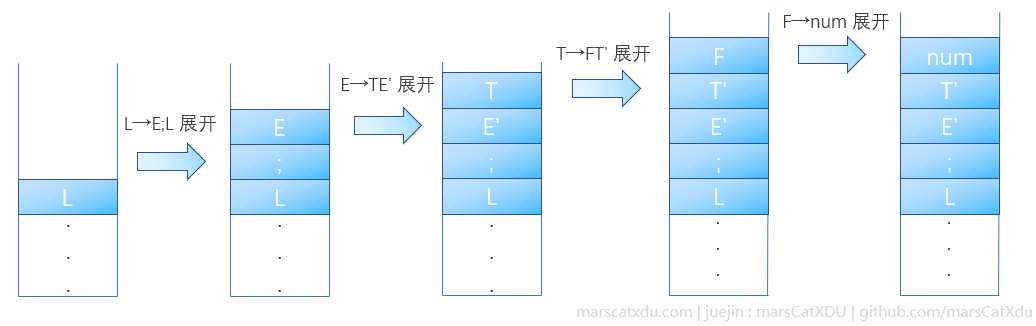

  • 如果此时栈顶是 L ,而读写头读到了 num ,那么我们应该用 E;L 来进行展开,因为这样可以让推导过程向着【把栈顶元素变为 num】的方向前进。这是因为从 E 开始经过数步推导后,E 能够最终展开为 num 而完成匹配

  • 如果此时栈顶是 L ,而读写头读到了 ( ,那么我们应该用 E;L 来进行展开,因为这样可以让推导过程向着【把栈顶元素变为 (】的方向前进。这是因为从 E 开始经过数步推导后,E 能够最终展开为 ( 而完成匹配

而当产生式右部是 ε 时,根据该产生式左部的非终结符所对应的 FOLLOW 集合来确定这个 ε 该填到哪里——也就是说,仅当某个非终结符的产生式右部为 ε 时,我们才需要考虑 FOLLOW 集合

  • 如果此时栈顶是 T',而读写头读到了 + ,那么……嗯,T' 可没有展开为 + 的产生式啊,但 T' 可以被穿透,其 FOLLOW 集合 FOLLOW(T') 是包含 + 的;
  • 同理,如果此时栈顶是 T',而读写头读到了 - ,也可以通过选择将 T' 以 ε 展开而穿透的方式来向着推出 - 的方向前进。

LL(1) 文法

LL(1),第一个 L ,代表从左到右扫描输入序列,第二个 L 代表推导的过程是最左推导。1 则代表只有一个读写头(也就是每次都只向前看一个终结符)

该文法的分析表的每个格子中只能有一个产生式的右部。该文法必须是非二义的,文法的产生式不能包含公共左因子和左递归。

LL(1) 文法使用范围有限,实际主要使用 LR(1) 文法。LR(1) 文法是 LL(1) 文法的真超集
