3D摇杆控制器一种简单实现!Cocos Creator 3D!

1,038 阅读2分钟

一个控制移动和视角的遥感控制器3D示例项目。

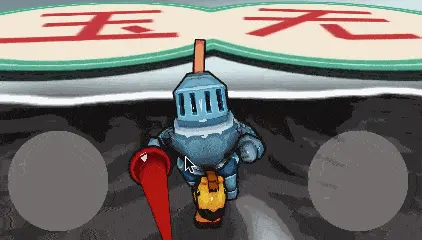

效果

原理

贪吃蛇大作战!蛇移动的思考与实现! 中使用到一个摇杆控制器,不过这是在2D层面上,这次把它改到3D上。

摇杆

摇杆的原理大致是把触摸点的位置传给需要的组件。(参考KUOKUO的摇杆组件改的)

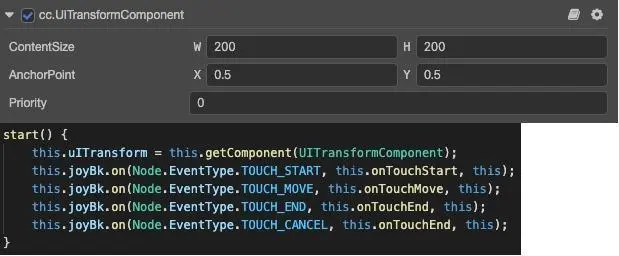

监听触摸事件后,需要做一次坐标转换。在 Cocos 3D 中 ,坐标转换要用 UITransformComponent 组件。

接着把坐标和角度以事件的形式发送出去就可以了。

onTouchMove(e: EventTouch) {
    const location = e.getUILocation();
    // 坐标转换
    let pos = this.uITransform.convertToNodeSpaceAR(new Vec3(location.x, location.y));
    // 根据半径限制位置
    this.clampPos(pos);
    // 设置中间点的位置
    this.midNode.setPosition(pos.x, pos.y, 0);
    // 算出与(1,0)的夹角
    let angle = this.covertToAngle(pos);
    // 触发回调
    this.joyCallBack.forEach(c => c.emit([pos, angle]));
}

移动与视角

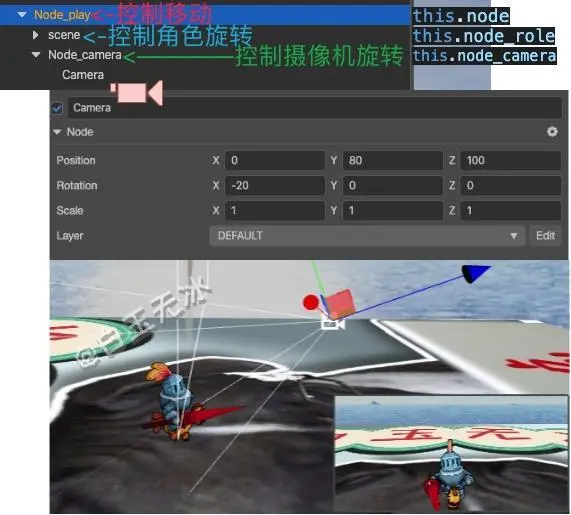

这里分了三个节点去分别控制节点移动,角色旋转,视角旋转。

使用摇杆返回的结果,根据模型初始状态和摄像机的角度,可以算出移动的速度和旋转的速度。

/** 移动摇杆触发回调 */
joysitckCallback(vector: Vec3, angle: number) {
    // 根据摄像机的角度旋转
    Vec3.rotateZ(vector, vector, Vec3.ZERO, this.node_camera.eulerAngles.y * macro.RAD);
    this._vector = vector.normalize();
    if (angle) {
        // 模型初始朝前,补个90度
        this.node_role.eulerAngles = new Vec3(0, angle + 90 + this.node_camera.eulerAngles.y, 0);
    }
}

/** 旋转摇杆触发回调 */
joysitckAngleCallback(vector: Vec3, angle: number) {
    this._vectorAngle = vector.normalize();
}

根据速度,每帧刷新位置和角度就可以了。

fix_update(dt: number) {
    if (this._vector.lengthSqr() > 0) {
        this.node.setPosition(this.node.position.add3f(this._vector.x * SPEED * dt, 0, -this._vector.y * SPEED * dt));
    }

    if (this._vectorAngle.lengthSqr() > 0) {
        this.node_camera.eulerAngles = this.node_camera.eulerAngles.add3f(0, -this._vectorAngle.x, 0);
    }
}

小结

坐标转换!旋转!跳跃!不停歇!

以上为白玉无冰使用 Cocos Creator 3D v1.1.1 实现 "摇杆控制器!" 的技术分享。欢迎分享给身边的朋友!

那些不能激励自己的人一定是甘于平庸的人,无论他们的其他才能有多么令人印象深刻。
