ijkplayer 编译与使用

6,902 阅读3分钟

题外话:ijkplayer 为何叫 ijk呢? 本人好奇查了一下,ijk应该是“爱 JK”的缩写 ,而“JK”这个词是日本的网络流行语,取自“女子高校生”日语的罗马音简写,也就是女高中生的意思(~( ̄▽ ̄~)(~ ̄▽ ̄)~),哈哈,懂的都懂,B站这个开源播放器取名老二次元了。不废话了,进入正题。

编译环境

系统软件 版本 功能
macOs 10.15.5 系统
Homebrew 2.4.4 软件包管理工具
jdk java version "1.8.0_251" Java开发工具
git 2.27.0 版本控制
yasm 1.3.0 汇编编译器
NDK android-ndk-r14b Android NDK 是一个工具集,可让您使用 C 和 C++ 等语言以原生代码实现应用的各个部分(注意编译ijkplayer NDK 版本控制在 r10 ~ r14 范围)
Android Studio 4.0 Android 开发IDE

手机 CPU 架构类型了解

  • Android 设备的CPU类型,不同的 Android 设备使用不同的 CPU,而不同的 CPU 支持不同的指令集
CPU 架构类型 说明
armeabi/mips / mips64 第5代、第6代的ARM处理器,早期的手机用的比较多,NDK 以前支持 ARMv5 (armeabi) 以及 32 位和 64 位 MIPS,但 NDK r17 已不再支持
armeabi-v7a 第7代及以上的 ARM,此 ABI 适用于基于 32 位 ARM 的 CPU 处理器。
arm64-v8a 此 ABI 适用于基于 ARMv8-A 的 CPU,第8代、64位ARM处理器,目前市场主流的版本
x86 、x86_64 intel CPU , 平板、模拟器、64位的平板
  • adb 命令查看设备CPU架构
adb -s 设备名称 shell getprop ro.product.cpu.abi

编译准备

  • 自行下载git,yasm,Android sdk、ndk、并配置环境变量,下面给出Android sdk、ndk环境变量配置

  • git、yasm 安装

brew install git
brew install yasm
  • Android Studio、sdk 、ndk 下载地址
Android Studio、sdk下载地址
ndk下载地址
export ANDROID_SDK=/Users/{你的路径XXX}/Library/Android/sdk
export ANDROID_NDK=/Users/{你的路径XXX}/Library/Android/ndk/android-ndk-r14b
export PATH=$PATH:$ANDROID_SDK/tools
export PATH=$PATH:$ANDROID_SDK/platform-tools
export PATH=$PATH:$ANDROID_NDK

ijk项目下载和拉取fmpeg代码

# clone项目
git clone https://github.com/Bilibili/ijkplayer.git ijkplayer-android

# 进入ijkplayer-android目录
cd ijkplayer-android

# 切换到最新代码分支
git checkout -B latest k0.8.8

# 会检查下载ffmpeg代码
./init-android.sh

#初始化openSSL(使ijk编译后支持https)
./init-android-openssl.sh

编译前选择你的配置

  • 在官方库说明中提供了三种配置支持,每个sh脚本里有对应的配置信息,包含支持编码格式、流媒体协议类型等,如下截取一些decoders,enable标识支持该格式,disable则标识不支持
## 支持解码格式
# ./configure --list-decoders
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --disable-decoders"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=aac"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=aac_latm"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=flv"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=h264"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=mp3*"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=vp6f"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=flac"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=hevc"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=vp8"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --enable-decoder=vp9"
  • 选择配置文件,ln -s 命令标识软连接,module.sh可以直接获取module-default.sh的配置
#If you prefer more codec/format
cd config
rm module.sh
ln -s module-default.sh module.sh

#If you prefer less codec/format for smaller binary size (include hevc function)
cd config
rm module.sh
ln -s module-lite-hevc.sh module.sh

#If you prefer less codec/format for smaller binary size (by default)
cd config
rm module.sh
ln -s module-lite.sh module.sh

编译

开始编译

  • 这里编译的是Android项目,所以先 cd 到 android/contrib下 执行清除命令,然后编译对于的 so 库,all 标识编译所有架构的 so,想编译x86架构则将 all 替换成x86
./compile-openssl.sh clean//清除
./compile-ffmpeg.sh clean//清除
./compile-openssl.sh all//编译
./compile-ffmpeg.sh all//编译

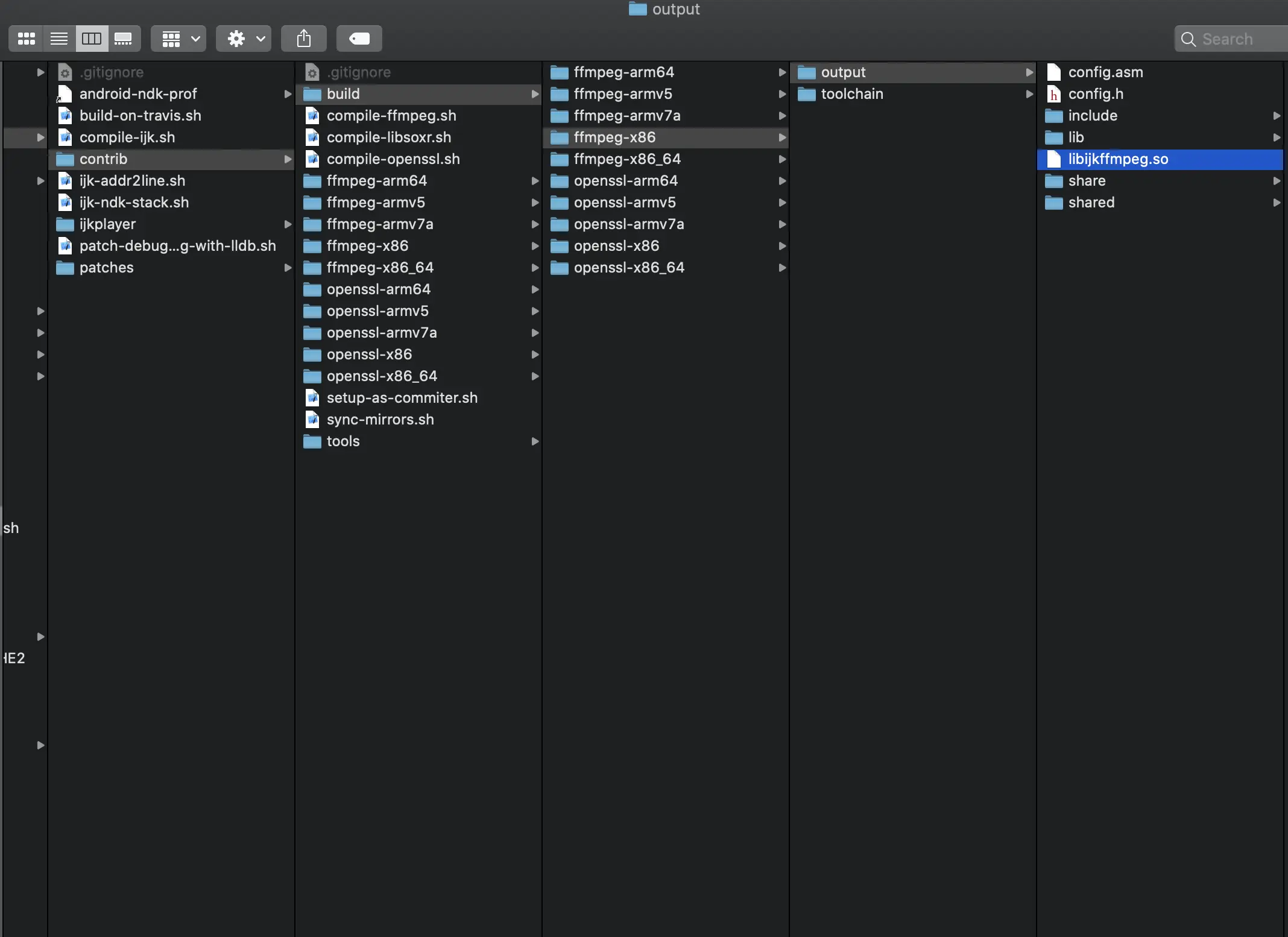

编译生成的ffmpeg.so文件

  • 生成ijkplayer 对应架构 so 文件(all 同上输入对应架构则生成对应架构动态链接库),动态链接库生成路径如下图所示(路径示例:ijkplayer-android/android/ijkplayer/ijkplayer-armv7a/src/main/libs/armeabi-v7a)

注意本步骤需要同意不受信任软件权限,具体参考地址

# 注意回到android 路径下
cd ..
# 执行脚步生成so 文件
./compile-ijk.sh all

ijkplayer编译成功生成的动态链接库文件

  • 到此 ijkplayer 编译完成,如果播放器之前逻辑已经写好,则直接替换项目中对应的动态链接库文件就行

使用

  • 实际前面编译的各个CPU架构的动态链接库(so)文件生成后帮我们都对应放到了 ijkplayer 项目中已经预留的创建好的空项目中,也就是路径 ijkplayer-android/android/ijkplayer 中的项目这是一个可以直接导入 Android Stuido 的Demo项目,但是平时开发都是将播放器作为library导入项目的,接下来尝试新建一个项目将 ijkplayer 作为library 导入

项目导入

新建项目

  1. 首先新建一个 ijkplayerdemo 工程, 将文件夹的文件ijkplayer-android/android/ijkplayer目录下的 tool 初始化工程脚本 gradle 文件复制到刚新穿件的项目根目录,然后在根项目的build.gradle中加入统一版本 ext 配置,相当于一个 map,方便导入library 统一引入配置
ext {

    compileSdkVersion = 30
    buildToolsVersion = "30.0.0"

    targetSdkVersion = 30

    versionCode = 800800
    versionName = "0.8.8"
}

导入 ijkplayer-example

  • 这个项目,他本身是一个可运行的项目,并且依赖前面编译好的各个版本动态链接库 library,将其变为library 则修改该模块 build.gradle 将 apply plugin: 'com.android.application' 改为 apply plugin: 'com.android.library'。

  • ijkplayer-example 的清单文件还设置了启动的 Activity过滤器,将其删除

<intent-filter>
                <action android:name="android.intent.action.MAIN" />

                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>

各个CPU架构动态链接库 library 合并,简化项目依赖

  • 在导入的ijkplayer-java项目中ijkplayer-java\src\main\ 目录新建 jniLibs 并将我们各个ijkplayer-armv5、ijkplayer-armv7a、ijkplayer-x86、ijkplayer-x86_64 目录中的 \src\main\libs 目录下的文件夹拷贝到 jniLibs 文件夹中

处理依赖报错

  • ijkplayer-example依赖的包版本比较低,应该更改为我们对于版本support包,需要将ijkplayer-example的一些报错的类正确导包
  • 和ijkplayer-java中一样,在ijkplayer-example目录下新建gradle.properties 文件并加入项目配置
POM_NAME=ijkplayer-example
POM_ARTIFACT_ID=ijkplayer-example
POM_PACKAGING=aar
  • ijkplayer-example 的 build.gardle 中productFlavors 配置删除

将ijkplayer-example依赖到主项目工程

implementation project(':ijkplayer-example')

编译通过项目结构

改完编译通过项目配置

测试简单播放

  • 简单调用ijkplayer-example中已经写好的IjkVideoView测试ijkplayer视频播放,当然如果你觉得它写得不好则前面步骤可以不导入ijkplayer-example,只导入 ijkplayer-java 并自己写一个VideoView都是没问题的,这里我就偷懒了,直接测试一下,分别测试了 https、rtmp、http、rtsp等流媒体协议的媒体资源,rtsp播放不了,哈哈哈,可以参考module-lite-more.sh配置自己编译动态链接库,给出简单实用代码,布局文件就不贴了,敢兴趣可以在查看本demo源码
/**
 * 简单使用 ijkplayer  demo 提供的  IjkVideoView
 */

class MainActivity : AppCompatActivity() {


    private var setting:Settings? = null
    private var mAndroidMediaController:AndroidMediaController? =null

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        setting = Settings(this)

        mAndroidMediaController = AndroidMediaController(this,false)

        IjkMediaPlayer.loadLibrariesOnce(null)
        IjkMediaPlayer.native_profileBegin("libijkplayer.so")

        //https
        val mVideoPath1 = "https://www.apple.com/105/media/us/iphone-x/2017/01df5b43-28e4-4848-bf20-490c34a926a7/films/feature/iphone-x-feature-tpl-cc-us-20170912_1920x1080h.mp4"
        //rtmp
        val mVideoPath2 = "rtmp://58.200.131.2:1935/livetv/hunantv"
        //hls
        val mVideoPath3 = "http://ivi.bupt.edu.cn/hls/cctv1hd.m3u8"
        //rtsp
        val mVideoPath4 = "rtsp://184.72.239.149/vod/mp4://BigBuckBunny_175k.mov"

        mVideoView.setMediaController(mAndroidMediaController)
        mVideoView.setHudView(video_msg)

        editVideoPath.setText(mVideoPath3)


        btplay.setOnClickListener{

            if (TextUtils.isEmpty(editVideoPath.text)) {
                Toast.makeText(this, "视频地址不能为空", Toast.LENGTH_LONG).show();
            } else {
                mVideoView.setVideoURI(Uri.parse(editVideoPath.text.toString().trim()))
                mVideoView.start()
            }

        }

    }

    override fun onDestroy() {
        super.onDestroy()

        mVideoView.stopPlayback()
        mVideoView.release(true)
        mVideoView.stopBackgroundPlay()
        IjkMediaPlayer.native_profileEnd()
    }
}

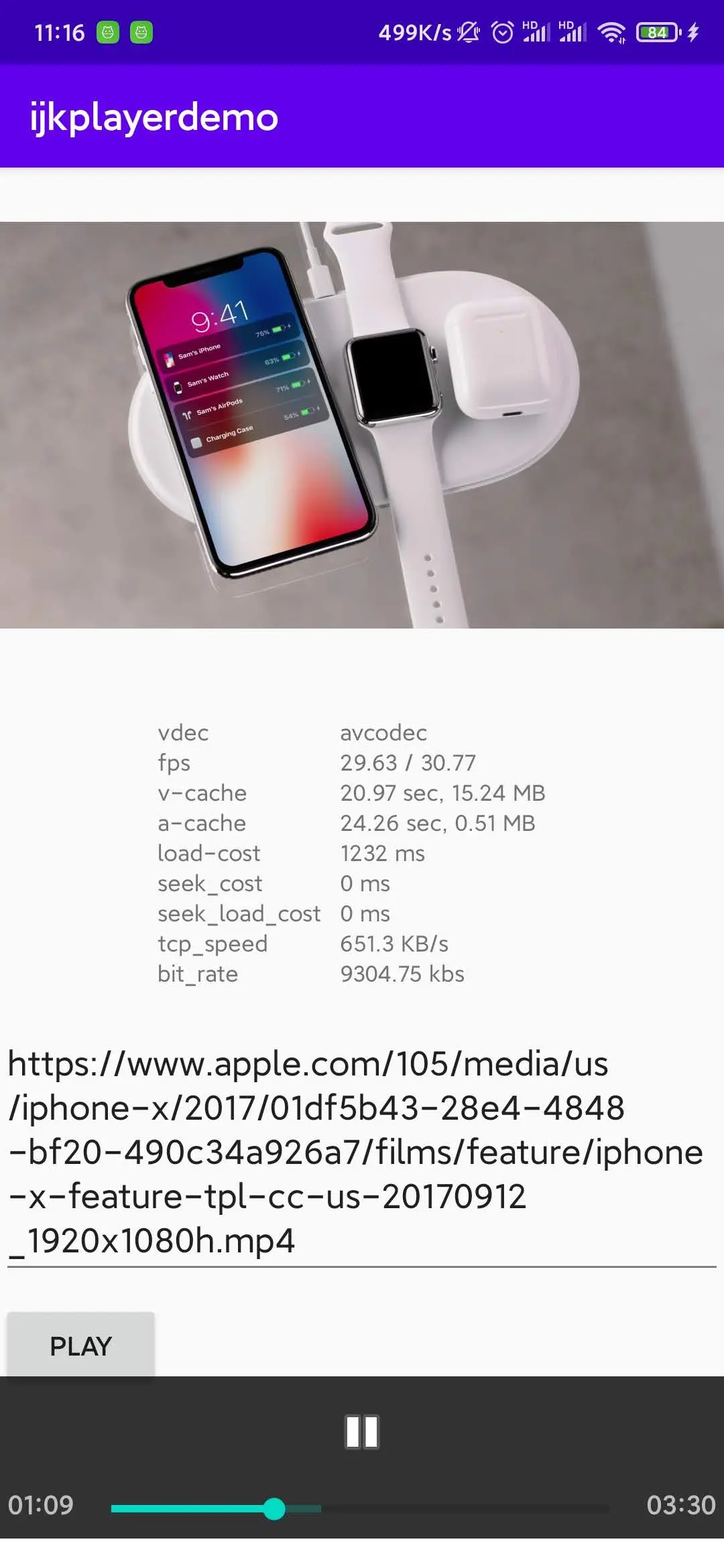

播放效果

简单测试播放功能

demo地址

ijkplayerdemo

编译遇到问题

  • “You must define ANDROID_NDK before starting”,出现该问题说明没有正确配置ndk环境变量,在.bash_profile 文件配置参照如下
export ANDROID_SDK=/Users/{你的路径XXX}/Library/Android/sdk
export ANDROID_NDK=/Users/{你的路径XXX}/Library/Android/ndk/android-ndk-r14b
export PATH=$PATH:$ANDROID_SDK/tools
export PATH=$PATH:$ANDROID_SDK/platform-tools
export PATH=$PATH:$ANDROID_NDK
  • 执行./compile-ffmpeg.sh脚本编译错误提示“fatal error: linux/perf_event.h: No such file or directory”,出现该错误是该库是linux下的,在mac直接禁用就行,修改方式为 config 目录下的module-default.sh脚本加入如下配置,再次回到 android/contrib下执行./compile-ffmpeg.sh clean 清除操作然后继续编译 ./compile-openssl.sh all
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --disable-linux-perf"
export COMMON_FF_CFG_FLAGS="$COMMON_FF_CFG_FLAGS --disable-bzlib"

总结反思

  • 前面弄了一大堆,现在想想其实已经有许多大佬已经将播放器,各种适配动态链接库都已经封装打包好成了开源库,比如GSY大佬的GSYVideoPlayer,那我这么费劲搞这些干嘛。哈哈,我相信多折腾总是没错的,实践出真知,根据自己的需求配置编译出 so 文件,再站在巨人肩膀结合 GSYVideoPlayer 会不会更香呢?
