前言
在上篇 OpenGL经典案例 中我们已经对点、线、三角形进行了渲染,着色,以及模拟光照的效果。但距离现实中的效果似乎还差点意思。所以今天进行纹理处理。

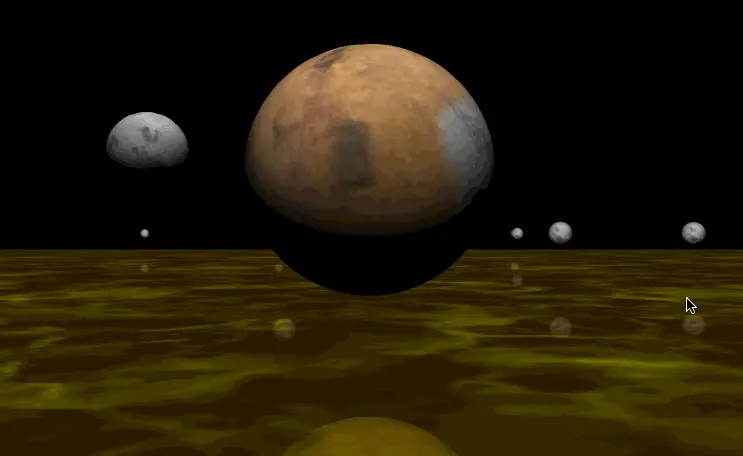

预期效果:
相比于上篇实现的场景,球体添加了纹理更加逼真,而且添加了镜面效果。
纹理:是一种能应用到场景中的三角形上的图像数据,它通过经过过滤的纹理单元(texel,相当于基于纹理的像素)填充到实心区域。
实现
- 纹理加载
bool LoadTGATexture(const char *szFileName, GLenum minFilter, GLenum magFilter, GLenum wrapMode)
{
GLbyte *pBits;
int nWidth, nHeight, nComponents;
GLenum eFormat;
//1.读取纹理数据
pBits = gltReadTGABits(szFileName, &nWidth, &nHeight, &nComponents, &eFormat);
if(pBits == NULL)
return false;
//2、设置纹理参数
//参数1:纹理维度
//参数2:为S/T坐标设置模式
//参数3:wrapMode,环绕模式
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, wrapMode);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, wrapMode);
//参数1:纹理维度
//参数2:线性过滤
//参数3:wrapMode,环绕模式
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, minFilter);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, magFilter);
//3.载入纹理
//参数1:纹理维度
//参数2:mip贴图层次
//参数3:纹理单元存储的颜色成分(从读取像素图是获得)-将内部参数nComponents改为了通用压缩纹理格式GL_COMPRESSED_RGB
//参数4:加载纹理宽
//参数5:加载纹理高
//参数6:加载纹理的深度
//参数7:像素数据的数据类型(GL_UNSIGNED_BYTE,每个颜色分量都是一个8位无符号整数)
//参数8:指向纹理图像数据的指针
glTexImage2D(GL_TEXTURE_2D, 0, GL_COMPRESSED_RGB, nWidth, nHeight, 0,
eFormat, GL_UNSIGNED_BYTE, pBits);
//使用完毕释放pBits
free(pBits);
//只有minFilter 等于以下四种模式,才可以生成Mip贴图
//GL_NEAREST_MIPMAP_NEAREST具有非常好的性能,并且闪烁现象非常弱
//GL_LINEAR_MIPMAP_NEAREST常常用于对游戏进行加速,它使用了高质量的线性过滤器
//GL_LINEAR_MIPMAP_LINEAR 和GL_NEAREST_MIPMAP_LINEAR 过滤器在Mip层之间执行了一些额外的插值,以消除他们之间的过滤痕迹。
//GL_LINEAR_MIPMAP_LINEAR 三线性Mip贴图。纹理过滤的黄金准则,具有最高的精度。
if(minFilter == GL_LINEAR_MIPMAP_LINEAR ||
minFilter == GL_LINEAR_MIPMAP_NEAREST ||
minFilter == GL_NEAREST_MIPMAP_LINEAR ||
minFilter == GL_NEAREST_MIPMAP_NEAREST)
//4.加载Mip,纹理生成所有的Mip层
//参数:GL_TEXTURE_1D、GL_TEXTURE_2D、GL_TEXTURE_3D
glGenerateMipmap(GL_TEXTURE_2D);
return true;
}
- 在
setupRC()
中:
//设置地板顶点数据&地板纹理
GLfloat texSize = 10.0f;
floorBatch.Begin(GL_TRIANGLE_FAN, 4,1);
floorBatch.MultiTexCoord2f(0, 0.0f, 0.0f);
floorBatch.Vertex3f(-20.f, -0.41f, 20.0f);
floorBatch.MultiTexCoord2f(0, texSize, 0.0f);
floorBatch.Vertex3f(20.0f, -0.41f, 20.f);
floorBatch.MultiTexCoord2f(0, texSize, texSize);
floorBatch.Vertex3f(20.0f, -0.41f, -20.0f);
floorBatch.MultiTexCoord2f(0, 0.0f, texSize);
floorBatch.Vertex3f(-20.0f, -0.41f, -20.0f);
floorBatch.End();
//命名纹理对象
glGenTextures(3, uiTextures);
//将TGA文件加载为2D纹理。
//参数1:纹理文件名称
//参数2&参数3:需要缩小&放大的过滤器
//参数4:纹理坐标环绕模式
glBindTexture(GL_TEXTURE_2D, uiTextures[0]);
LoadTGATexture("marble.tga", GL_LINEAR_MIPMAP_LINEAR, GL_LINEAR, GL_REPEAT);
glBindTexture(GL_TEXTURE_2D, uiTextures[1]);
LoadTGATexture("marslike.tga", GL_LINEAR_MIPMAP_LINEAR,
GL_LINEAR, GL_CLAMP_TO_EDGE);
glBindTexture(GL_TEXTURE_2D, uiTextures[2]);
LoadTGATexture("moonlike.tga", GL_LINEAR_MIPMAP_LINEAR,
GL_LINEAR, GL_CLAMP_TO_EDGE);
- 镜面效果的实现:即多绘制一遍!在
RenderSence()
中:
//压栈(镜面)
modelViewMatrix.PushMatrix();
//---添加反光效果---
//翻转Y轴
modelViewMatrix.Scale(1.0f, -1.0f, 1.0f);
//镜面世界围绕Y轴平移一定间距
modelViewMatrix.Translate(0.0f, 0.8f, 0.0f);
//指定顺时针为正面
glFrontFace(GL_CW);
//绘制地面以外其他部分(镜面)
drawSomething(yRot);
//恢复为逆时针为正面
glFrontFace(GL_CCW);
//绘制镜面,恢复矩阵
modelViewMatrix.PopMatrix();
//开启混合功能(绘制地板)
glEnable(GL_BLEND);
//指定glBlendFunc 颜色混合方程式
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
//绑定地面纹理
glBindTexture(GL_TEXTURE_2D, uiTextures[0]);
/*
纹理调整着色器(将一个基本色乘以一个取自纹理的单元nTextureUnit的纹理)
参数1:GLT_SHADER_TEXTURE_MODULATE
参数2:模型视图投影矩阵
参数3:颜色
参数4:纹理单元(第0层的纹理单元)
*/
shaderManager.UseStockShader(GLT_SHADER_TEXTURE_MODULATE,
transformPipeline.GetModelViewProjectionMatrix(),
vFloorColor,
0);
//shaderManager.UseStockShader(GLT_SHADER_TEXTURE_REPLACE,transformPipeline.GetModelViewProjectionMatrix(),0);
//开始绘制
floorBatch.Draw();
//取消混合
glDisable(GL_BLEND);
