WebGL 三维模型的表示方式（二）

📒前言

在上篇文章中，我们介绍了多边形网格和隐式曲面，同时介绍了其优劣势。本文将是 三维模型的表示方式 的重头戏，上篇文章和本文比“它揍四个弟弟”！

在本文，你将会听到熟悉的 贝塞尔曲线、B样条曲线，同时我也会写示例以动图的方式更加形象直观的向各位展示曲线。不多哔哔，开整！

➦参数曲面

参数曲线

在三维空间中，参数曲线定义为参数空间（ $R$ 的子集）到三维空间 $R^{3}$ 的映射：

其中 $t$ 是曲线参数。通常， $t$ 的取值范围是 $0 - 1$ 之间，曲线的起点为 $C(0)$ ，终点为 $C(1)$ 。

一般情况下，直接寻找 $X(t)$ 、 $Y(t)$ 和 $Z(t)$ 的公式表达都是十分困难的。但是，存在利用曲线的直观性表示形式推导参数方程的方法。

可以把曲线表述为一个控制点序列，通过直接连接控制点可以得到分段曲线。此外还有更好的方法，通过引入一个调和函数基，能够以更平滑的方式连接控制点而获得一条平滑曲线。调和函数可以描述所有最终曲线或曲面的特征，例如：连续性和可微性，曲线或曲面是控制点的近似值还是插值等。

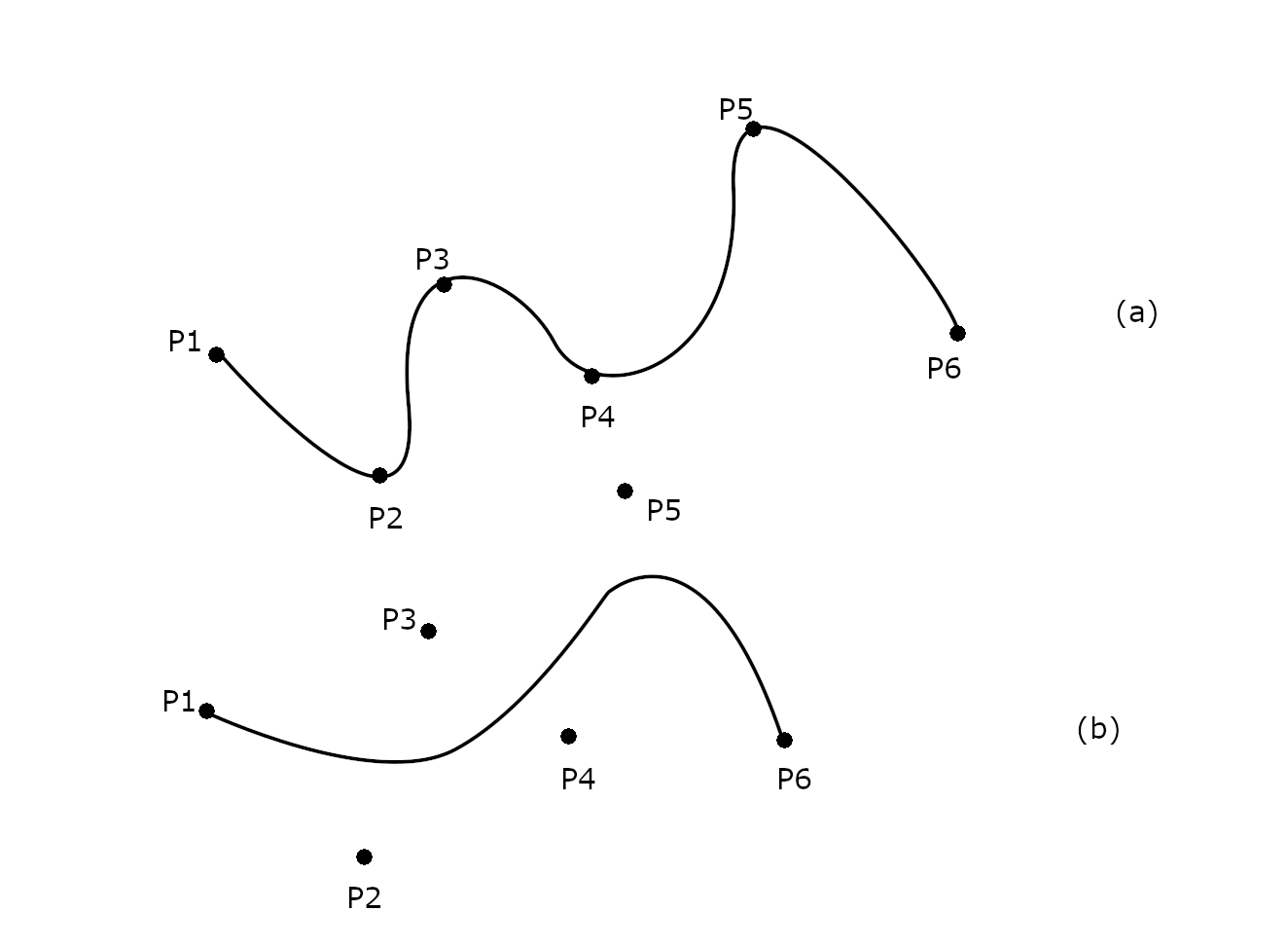

如果曲线经过所有的控制点，则得到 控制点插值曲线（如曲线 $(a)$ ）；如果控制点只是引导线而不必位于曲线上，则得到 控制点近似曲线（如曲线 $(b)$ ）。

典型的参数曲线公式为：

C(t)=\sum_{i=0}^{n} P_{i}B_{i, n}(t) \quad 0 \leq t \leq 1 \tag{2}

其中 $P_{i}$ 是控制点， $\{B_i(\cdot)\}$ 是调和函数。控制点集合 也称为 控制多边形。

贝塞尔曲线

贝塞尔曲线 是计算机图形学中最常用到的参数曲线之一，起初是为了辅助汽车设计而开发的。贝塞尔曲线的数学定义如下所示：

P(t) = \sum_{i=0}^{n} P_{i}B_{i,n}(t) \qquad 0 \leq t \leq 1

其中 $P_{i}$ 是控制点， $B_{i,n}(\cdot)$ 是 $n$ 次 伯恩斯坦多项式。 $n$ 次伯恩斯坦多项式的定义如下：

B_{i, n}(t) = \begin{pmatrix} n \\ i \end{pmatrix} t^{i} (1-t)^{n-i} \qquad i=0 \cdots n

其中， $\begin{pmatrix} n \\ i \end{pmatrix}$ 是二项式系数，即 $\begin{pmatrix} n \\ i \end{pmatrix} = \frac{n!}{i!(n-i)!}$ 。下图分别展示了一次、二次、三次及四次伯恩斯坦多项式基：

图片来源：www.researchgate.net/figure/Bern…

伯恩斯坦多项式广泛应用于参数曲线和曲面的调和函数，这是由于其具有以下特征：

$n$ 次伯恩斯坦多项式集合 $B_{n} = \{B_{0, n}(\cdot), B_{1, n}(\cdot), \cdots, B_{n, n}(\cdot)\}$ 构成了多项式向量空间的基；
$B_{n}$ 是 $B_{n-1}$ 的线性组合；
集合中多项式之和为1，即 $\sum_{i=0}^{n} B_{i, n}(t)=1$ 。

我们可以来看一下antv中用到的数学库的贝兹插值的计算方式：

翻译成数学表达式如下：

P(t)={(1-t)^{3}}P_{0} + {(3 \times t)}{(1-t)^{2}}P_{1} + {(3 \times t^{2})}{1 - t}P_{2} + t^{3}P_{3} \\
转换成通式为： \\
P(t) = \sum_{i=0}^{n} {C_{i}^{n} t^{i}}{(1 - t)^{n - i}} P_{i} = \sum_{i=0}^{n} \frac{n!}{i!(n-i)!} t^{i} (1 - t)^{n - i} P_{i}

和我们的之前的描述的公式相同，没毛病！微软和苹果共同开发的TrueType字体就使用了以 贝兹样条 组成的二次贝兹曲线：

样条是一种特殊的函数，由多项式分段定义。用低阶的样条插值能产生和高阶的多项式插值类似的效果。并且低阶的样条插值还具有“保凸”的重要性质。

下面我们使用antv中计算三次Bezier曲线插值的方法来看一下，当 $t$ 从 $0$ 变化到 $1$ 时曲线的变化：

假如我们修改一下第二个控制点的位置，曲线又会变成什么样呢？

可以看到，虽然我们只修改了第二个控制点的值，但是后续曲线形状也跟随着发生了变化（下面也会在提到）。

B样条曲线

当我第一次看到 B样条 的时候我首先想到的是有没有A、C等样条，后来了解到之后感觉自己像个傻子（B 是 基(basic)样条 的缩略）（手动捂脸）

$k$ 阶 B样条曲线 定义为： $P(t) = \sum_{i=0}^{n} P_{i}N_{i, k}(t)$ ，其中， $P_{i}$ 仍是控制点， $N_{i, k}(t)$ 是调和函数。当 $k > 0$ 时，调和函数的递归定义如下：

N_{i, k}(t)=(\frac{t-t_{i}}{t_{i+k}-t_{i}})N_{i, k-1}(t) + \frac{t_{i+k+1}-t}{t_{i+k+1}-t_{i+1}}N_{i+1,k-1}(t) \tag{3}

对于 $k=0$ 有： $N_{i,0}(t)=\begin{cases}1, \qquad t\in [t_{i}, t_{i+1}) \\ 0, \qquad 其它 \end{cases}$ 。

集合 $\{t_{0},t_{1},\cdots,t_{n+k}\}$ 称为节点序列，且这个序列影响 B样条 的形状。如果节点序列是均匀的，即节点是等距的，那么 B样条 的定义变为 $N_{i+1,k}(t)=N_{i,k}(t-t_{i})$ ，且调和函数沿着节点序列移动。均匀 B样条 调和函数 $N_{i,k}(\cdot)$ 是区间 $[t_{i}, t_{i+k})$ 上的 $k$ 阶函数。

B样条曲线 的节点数决定了连接控制点的曲线的阶数，而不是 贝塞尔曲线 那样由控制点数目决定。这意味着 B样条曲线是局部的，节点值将影响曲线局部的形状；同时更重要的一个区别是，贝塞尔曲线必须经过起始和终止控制点。因此，相比 B样条曲线，贝塞尔曲线 在曲线段连接处进行平滑时更加困难。

基于以上原因，B样条曲线 通常比贝塞尔曲线更加灵活，但是 $k$ 越大曲线对于控制点的支持就越有限。

下面三张图分别为由4个相同控制点控制的1阶、2阶和3阶B样条曲线，可以很明显的看出 $k$ 的增加对控制点和曲线的影响：

1阶B样条曲线

2阶B样条曲线

3阶B样条曲线

同时，当B样条是均匀的时候，对于给定的 $n$ ，每个B样条基是其他基的平移拷贝而已。一个可以作为替代的非递归定义是：

N_{i,k}(t) = N_{n}(t + n - i), \qquad i=-1, ..., m+1

其中

N_{n}(t)=(m+1)\sum_{j=0}^{m+1}w_{j}(t_{j}-t)_{+}^{m}, \qquad t \in [0, 1] \\
w_{i}=\prod_{j=0,i \neq j}^{m+1} \frac{1}{t_{i} - t_{k}}

$(t_{j} - t)_{+}$ 是截断幂函数。

贝塞尔曲面

参数曲线拓展为参数曲面是非常简单的。参数曲面的参数域是 $R^{2}$ 的子集而不是 $R$ 的，并且需要使用3个二元函数 $(f:R^{2} \rightarrow R)$ 定义从参数到三维空间的映射：

其中， $u$ 和 $v$ 是曲面参数。通常，参数曲面的参数的取值范围也是从 $0 - 1$ 。

对于参数曲线，可以将式 $(1)$ 表示为式 $(2)$ 所示的控制点和调和函数的线性组合。通过一些方法，可以将式 $(2)$ 进行拓展以表示曲面。参数曲面最常用的形式之一是 张量积曲面，定义如下：

S(u, v) = \sum_{i=0}^{n} \sum_{j=0}^{m}P_{ij}B_{i}(u)B_{j}(v)

其中， $P_{ij}$ 是初始控制点， $B_i(\cdot)$ 和 $B_j(\cdot)$ 是调和函数。此时，控制点 $P_{ij}$ 称为曲面 $S$ 的控制网络。由于参数 $(u, v)$ 的取值域是 $R^{2}$ 中的矩形，张量积曲面 也称为 矩形面片。

根据张量积曲面，贝塞尔曲线的定义可以拓展为如下曲面形式：

S(u, v)=\sum_{j=0}^{m} \sum_{i=0}^{n} P_{ij}B_{i}(u)B_{j}(v)

其中， $P_{ij}$ 是控制网络中的点， $B_{i,n}(\cdot)$ 是伯恩斯坦多项式， $B_{j,m}(\cdot)$ 是 $m$ 阶伯恩斯坦多项式。

NURBS 曲面

非均匀有理B样条 是通过对 非有理B样条 使用的调和函数配比进行泛化的结果。泛化拓展了可被表示的曲线集合。贝塞尔曲线 的最终形式是多项式，而多项式无法表示圆锥形曲线，也就是锥体与平面的绞线（比如圆）。但是，多项式配比形式可以表示二次曲线，因此使用调和函数配比拓展了可被表示曲面的种类。非均匀 是指节点序列是不均匀的。k 阶 NURBS 曲线定义为： $P(t)=\frac{\sum_{i=0}^{n} w_{i}P_{i}N_{i,k}(t)}{\sum_{i=0}^{n} w_{i}N_{i,k}(t)}$ ， $n$ 是控制点的数目， $P_{i}$ 是控制点， $\{N_{i,k}(t)\}$ 是调和函数，调和函数 $w_{i}$ 是用于调节曲线形状的权重，这与B样条曲线相同。

与贝塞尔曲面的拓展方式一样，可以通过张量积曲面将NURBS曲线拓展为NURBS曲面：

S(u,u)=\frac{\sum_{i=0}^{n} \sum_{j=0}^{m} w_{ij}P_{ij}N_{i,k}(u)N_{j,m}(v)}{\sum_{i=0}^{n} \sum_{j=0}^{m} w_{ij}N_{i,k}(u)N_{j,m}(v)}

🎬结束语

美妙的参数曲线暂且就介绍到这儿了，B样条曲线 和 贝塞尔曲线 内容还有很多，感兴趣的小伙伴可以自行搜索相关资料，同时知乎也有很多大神用更加清晰明了的方式来讲解数学和图形学的“芝士”🧀学无止境，欢迎关注公众号：Refactor，感谢阅读！
