你的老朋友Tomcat😺(三)请求过程的源码分析

629 阅读7分钟

前面两篇文章介绍了Tomcat的总体架构和核心组件,这一篇通过debug源码的方式来分析一个请求在Tomcat中是如何处理的,在默认的NIO模式下分析。

一、添加自定义Servlet

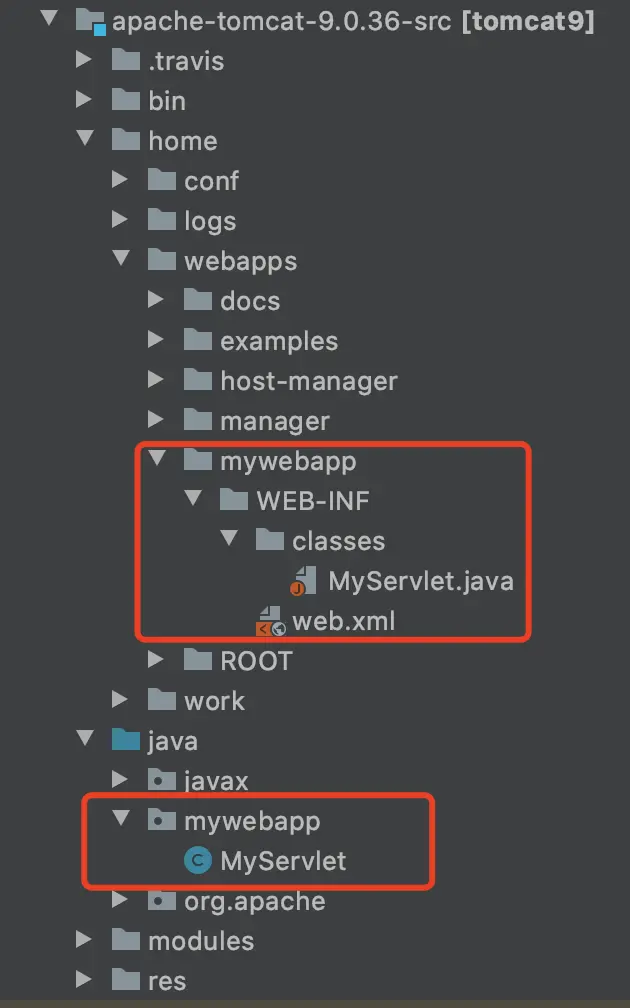

在项目中创建如图所示的文件夹以及文件:

MyServlet和web.xml如下所示:

public class MyServlet extends HttpServlet {

    @Override
    protected void doGet(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {
        PrintWriter pw = resp.getWriter();
        pw.println("hello MyServlet");
    }

}

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns="http://xmlns.jcp.org/xml/ns/javaee"
  xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee
                      http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
  version="4.0"
  metadata-complete="true">
    <description>
      Servlet and JSP Examples.
    </description>
    <display-name>Servlet and JSP Examples</display-name>
    <request-character-encoding>UTF-8</request-character-encoding>

    <servlet>
        <servlet-name>myServlet</servlet-name>
        <servlet-class>mywebapp.MyServlet</servlet-class>
    </servlet>

    <servlet-mapping>
        <servlet-name>myServlet</servlet-name>
        <url-pattern>/myServlet</url-pattern>
    </servlet-mapping>
</web-app>

接下来接可以访问localhost:8080/mywebapp/myServlet路由debug源码了

二、源码分析

2.1 Connector部分分析

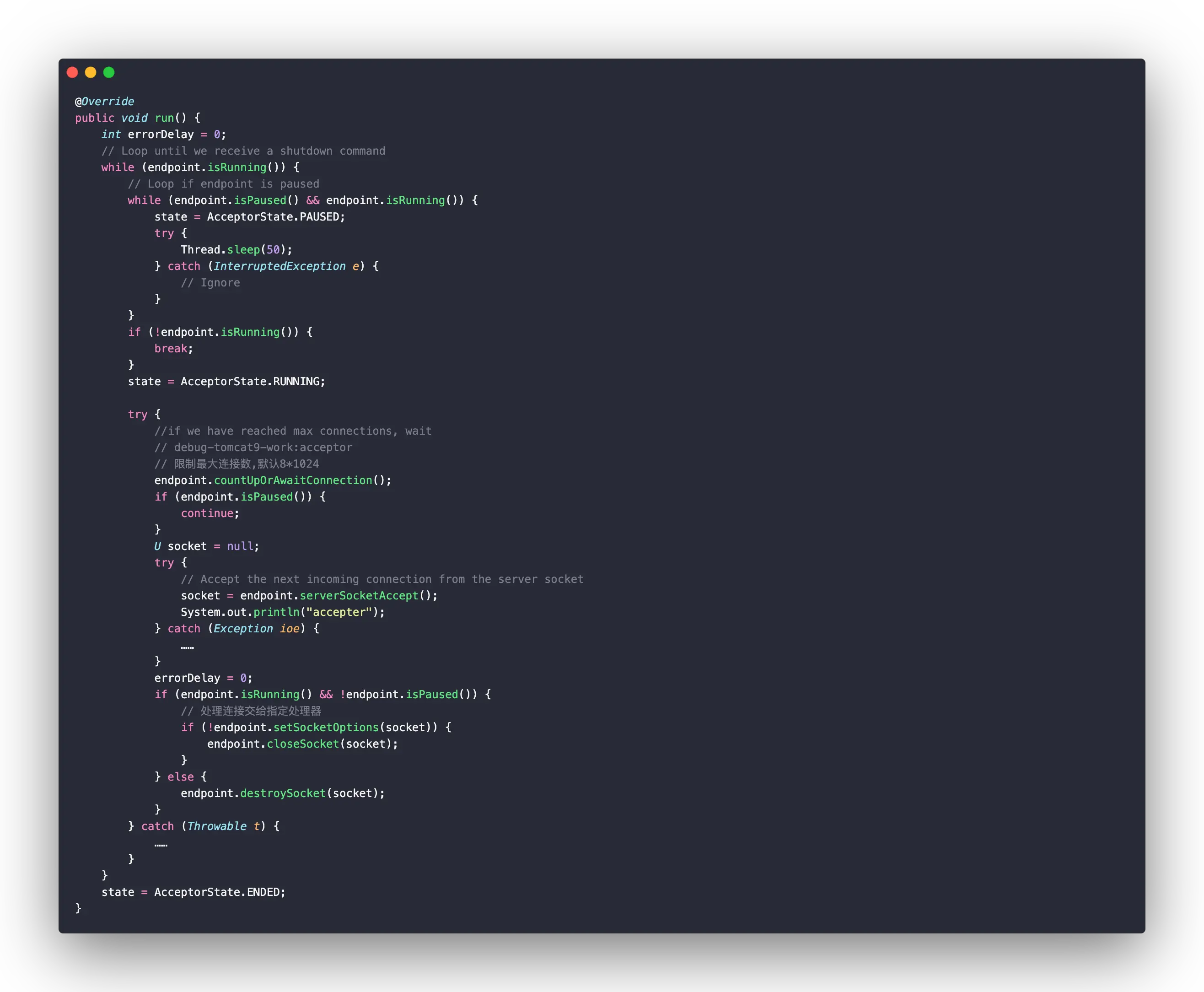

在上一节中我们讲到了连接器中比较重要的组件有Endpoint、Processor、Adapter,其中Endpoint中有负责监听socket连接的组件Acceptor和处理socket请求的组件SocketProcessor。首先看Acceptor,它实现了Runnable接口run()方法如下:

这个方法中比较重要的地方有:

  • endpoint.countUpOrAwaitConnection();它调用的是子组件LimitLatch的countUpOrAwait()方法,而LimitLatch的子类Sync继承了AQS重写了tryAcquireShared()方法限制最大连接数,默认的最大连接数为8*1024;
  • socket = endpoint.serverSocketAccept();启动之后阻塞在这里等待下一次socket连接
  • if (!endpoint.setSocketOptions(socket))处理指定连接,将socket移交给指定处理器

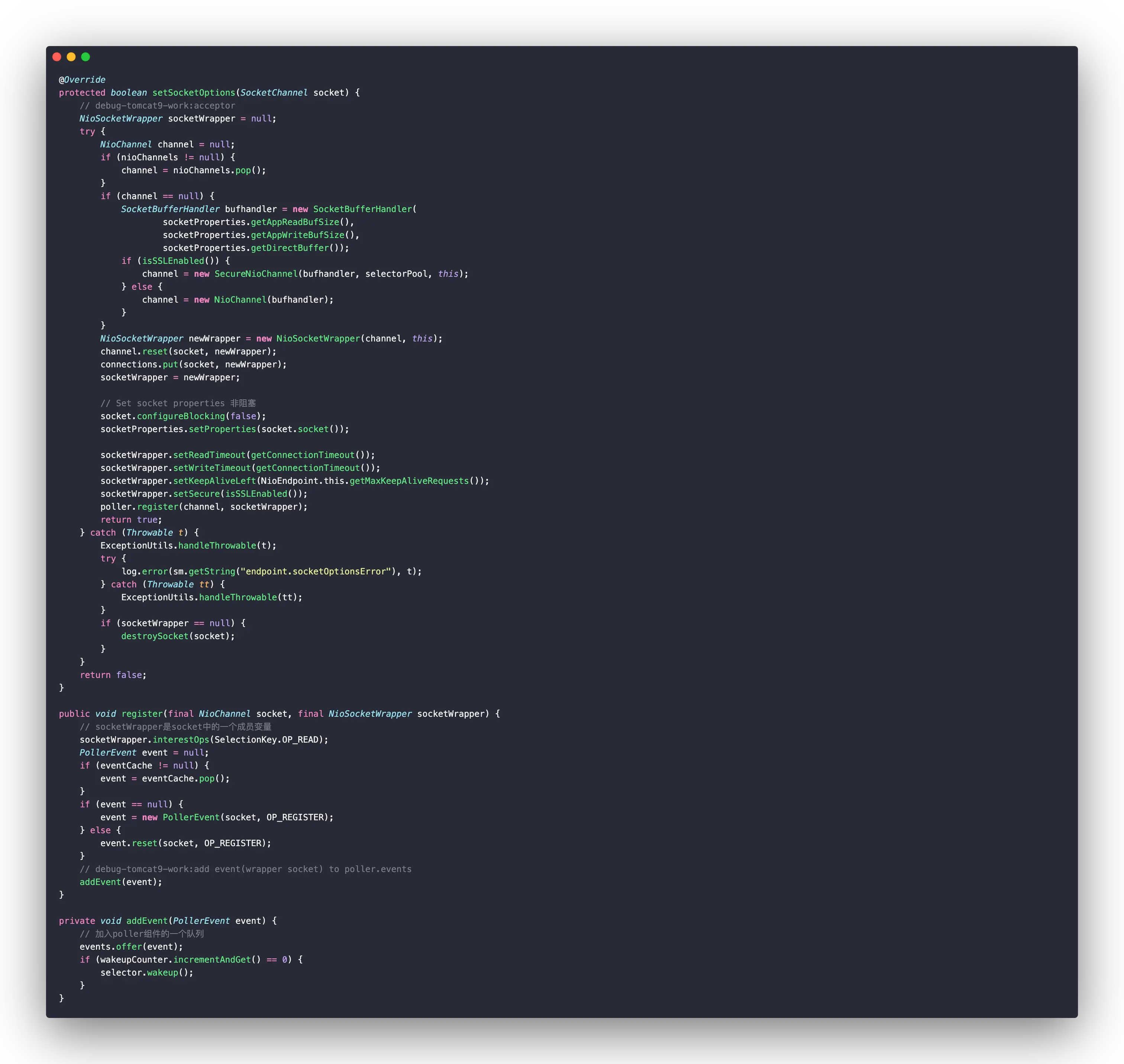

NioEndpoint.setSocketOptions()方法用来设置SocketChannel为非阻塞模式以及其他属性,生成一个NioChannel和NioSocketWrapper对象并设置属性,将SocketChannel、NioSocketWrapper设置为NioChannel的属性,SocketWrapperBase这个包装类是为了屏蔽不同I/O模式下的Channel类的差异,再将它们注册到Poller组件poller.register(channel, socketWrapper);也就是封装一个PollerEvent对象加入Poller组件的Queue里。


// Poller
@Override
public void run() {
    // Loop until destroy() is called
    while (true) {
        boolean hasEvents = false;
        try {
            if (!close) {
                hasEvents = events();
                if (wakeupCounter.getAndSet(-1) > 0) {
                    // If we are here, means we have other stuff to do Do a non blocking select
                    keyCount = selector.selectNow();
                } else {
                    keyCount = selector.select(selectorTimeout);
                }
                wakeupCounter.set(0);
            }
            ……
        } catch (Throwable x) {
            ……
            continue;
        }
        // Either we timed out or we woke up, process events first
        if (keyCount == 0) {
            hasEvents = (hasEvents | events());
        }
        Iterator<SelectionKey> iterator = keyCount > 0 ? selector.selectedKeys().iterator() : null;
        // Walk through the collection of ready keys and dispatch  any active event.
        while (iterator != null && iterator.hasNext()) {
            SelectionKey sk = iterator.next();
            NioSocketWrapper socketWrapper = (NioSocketWrapper) sk.attachment();
            // Attachment may be null if another thread has called cancelledKey()
            if (socketWrapper == null) {
                iterator.remove();
            } else {
                iterator.remove();
                // 处理发生事件的key
                processKey(sk, socketWrapper);
            }
        }
        timeout(keyCount,hasEvents);
    }
    getStopLatch().countDown();
}

// Poller
protected void processKey(SelectionKey sk, NioSocketWrapper socketWrapper) {
    try {
        if (close) {
            cancelledKey(sk, socketWrapper);
        } else if (sk.isValid() && socketWrapper != null) {
            if (sk.isReadable() || sk.isWritable()) {
                ……
                // Read goes before write
                if (sk.isReadable()) {
                    if (socketWrapper.readOperation != null) {
                        if (!socketWrapper.readOperation.process()) {
                            closeSocket = true;
                        }
                    } else if (!processSocket(socketWrapper, SocketEvent.OPEN_READ, true)) {
                        closeSocket = true;
                    }
                }
                ……
            }
        } else {
            cancelledKey(sk, socketWrapper);
        }
    } catch (CancelledKeyException ckx) {
       ……
    }
}

// AbstractEndpoint
public boolean processSocket(SocketWrapperBase<S> socketWrapper, SocketEvent event, boolean dispatch) {
    try {
        if (socketWrapper == null) {
            return false;
        }
        SocketProcessorBase<S> sc = null;
        if (processorCache != null) {
            sc = processorCache.pop();
        }
        if (sc == null) {
            sc = createSocketProcessor(socketWrapper, event);
        } else {
            sc.reset(socketWrapper, event);
        }
        // debug-tomcat9-print
        System.out.println("AbstractEndpoint.processSocket(), event:" + event + ", socketProcessor:" + sc.hashCode());
        Executor executor = getExecutor();
        if (dispatch && executor != null) {
            executor.execute(sc);
        } else {
            sc.run();
        }
    } catch (RejectedExecutionException ree) {
        ……
    }
    return true;
}

// SocketProcessor
@Override
protected void doRun() {
    // debug-tomcat9-print
    System.out.println("SocketProcessor.doRun(), event:" + event + ", Thread:" + Thread.currentThread().getId() + ", socketProcessor:" + this.hashCode());
    NioChannel socket = socketWrapper.getSocket();
    Poller poller = NioEndpoint.this.poller;
    ……
    try {
        int handshake = -1;
        try {
            if (socket.isHandshakeComplete()) {
                handshake = 0;
            } else if (event == SocketEvent.STOP || event == SocketEvent.DISCONNECT ||
                    event == SocketEvent.ERROR) {
                handshake = -1;
            } else {
                handshake = socket.handshake(event == SocketEvent.OPEN_READ, event == SocketEvent.OPEN_WRITE);
                event = SocketEvent.OPEN_READ;
            }
        } catch (IOException x) {
            ……
        }
        if (handshake == 0) {
            SocketState state = SocketState.OPEN;
            if (event == null) {
                state = getHandler().process(socketWrapper, SocketEvent.OPEN_READ);
            } else {
                // debug-tomcat9-work-connector
                state = getHandler().process(socketWrapper, event);
            }
            if (state == SocketState.CLOSED) {
                poller.cancelledKey(socket.getIOChannel().keyFor(poller.getSelector()), socketWrapper);
            }
        } else if (handshake == -1 ) {
            getHandler().process(socketWrapper, SocketEvent.CONNECT_FAIL);
            poller.cancelledKey(socket.getIOChannel().keyFor(poller.getSelector()), socketWrapper);
        } else if (handshake == SelectionKey.OP_READ){
            socketWrapper.registerReadInterest();
        } else if (handshake == SelectionKey.OP_WRITE){
            socketWrapper.registerWriteInterest();
        }
    } catch (CancelledKeyException cx) {
        ……
    } finally {
        ……
    }
}

// AbstractProtocol
@Override
public SocketState process(SocketWrapperBase<S> wrapper, SocketEvent status) {
    ……
    S socket = wrapper.getSocket();
    Processor processor = (Processor) wrapper.getCurrentProcessor();
    ……
    try {
        if (processor == null) {
            ……
        }
        if (processor == null) {
            processor = recycledProcessors.pop();
        }
        if (processor == null) {
            processor = getProtocol().createProcessor();
            register(processor);
        }
        processor.setSslSupport(wrapper.getSslSupport(getProtocol().getClientCertProvider()));
        wrapper.setCurrentProcessor(processor);
        SocketState state = SocketState.CLOSED;
        do {
            // debug-tomcat9-work-connector
            state = processor.process(wrapper, status);
            ……
        } while ( state == SocketState.UPGRADING);
        return state;
    }
    ……
}

// AbstractProcessorLight
@Override
public SocketState process(SocketWrapperBase<?> socketWrapper, SocketEvent status)
        throws IOException {
    // debug-tomcat9-work-connector
    SocketState state = SocketState.CLOSED;
    Iterator<DispatchType> dispatches = null;
    do {
        ……
        } else if (status == SocketEvent.OPEN_READ) {
            state = service(socketWrapper);
        } else if (status == SocketEvent.CONNECT_FAIL) {
         ……
    } while (state == SocketState.ASYNC_END ||
            dispatches != null && state != SocketState.CLOSED);
    return state;
}

// Http11Processor
@Override
public SocketState service(SocketWrapperBase<?> socketWrapper) throws IOException {
    RequestInfo rp = request.getRequestProcessor();
    rp.setStage(org.apache.coyote.Constants.STAGE_PARSE);

    setSocketWrapper(socketWrapper);
    ……
    // debug-tomcat9-work-connector
    getAdapter().service(request, response);
    ……
}

// CoyoteAdapter
@Override
public void service(org.apache.coyote.Request req, org.apache.coyote.Response res)
        throws Exception {
    Request request = (Request) req.getNote(ADAPTER_NOTES);
    Response response = (Response) res.getNote(ADAPTER_NOTES);
    if (request == null) {
        // Create objects
        request = connector.createRequest();
        request.setCoyoteRequest(req);
        response = connector.createResponse();
        response.setCoyoteResponse(res);
        // Link objects
        request.setResponse(response);
        response.setRequest(request);
        // Set as notes
        req.setNote(ADAPTER_NOTES, request);
        res.setNote(ADAPTER_NOTES, response);
        // Set query string encoding
        req.getParameters().setQueryStringCharset(connector.getURICharset());
    }
    if (connector.getXpoweredBy()) {
        response.addHeader("X-Powered-By", POWERED_BY);
    }
    boolean async = false;
    boolean postParseSuccess = false;
    req.getRequestProcessor().setWorkerThreadName(THREAD_NAME.get());
    try {
        // Parse and set Catalina and configuration specific request parameters
        // debug-tomcat9-work
        postParseSuccess = postParseRequest(req, request, res, response);
        if (postParseSuccess) {
            //check valves if we support async
            request.setAsyncSupported(connector.getService().getContainer().getPipeline().isAsyncSupported());
            // Calling the container
            // debug-tomcat9-doc 获取Engine调用pipeline链式处理
            connector.getService().getContainer().getPipeline().getFirst().invoke(request, response);
        }
        ……
        // 回写request、response
        request.finishRequest();
        response.finishResponse();
        ……
}

  1. poller线程不断循环取出events中的事件,进行处理,注册channel到selector上并监听OP_READ事件;selector对有事件发生的SelectionKey调用processKey(SelectionKey sk, NioSocketWrapper socketWrapper)方法;
  2. 对读写事件的key将对应的socketWrapper调用processSocket(SocketWrapperBase<T> socketWrapper, SocketEvent event, boolean dispatch)方法处理;
  3. 根据socketWrapper和event创建一个SocketProcessor对象(其父类SocketProcessorBase实现了Runnable接口)提交给线程池executor执行;
  4. SocketProcessor类重写了doRun()方法,握手完成的socketWrapper且event不为null则调用getHandler().process(socketWrapper, event)也就是ConnectionHandler中的process(SocketWrapperBase<S> wrapper, SocketEvent status)方法,在这个方法中拿到一个Processor(Http11Processor)处理应用层协议相关问题,最后调用到Http11Processor.service(SocketWrapperBase<S> socketWrapper)方法;这个方法中解析了HTTP请求头相关信息并调用了getAdapter().service(request, response)
  5. CoyoteAdapter.service(org.apache.coyote.Request req, org.apache.coyote.Response res)方法将Tomcat的request、response对象转换为Servlet规范的request、response对象;然后调用postParseRequest(req, request, res, response)记录access日志、解析请求URI和后面的参数、后续还有解析session,调用了connector.getService().getMapper().map(serverName, decodedURI, version, request.getMappingData())处理请求映射 (获取 host, context, wrapper);

2.2 Container部分分析

// Mapper
public void map(MessageBytes host, MessageBytes uri, String version,
                MappingData mappingData) throws IOException {
    if (host.isNull()) {
        String defaultHostName = this.defaultHostName;
        if (defaultHostName == null) {
            return;
        }
        host.getCharChunk().append(defaultHostName);
    }
    host.toChars();
    uri.toChars();
    internalMap(host.getCharChunk(), uri.getCharChunk(), version, mappingData);
}
// Mapper
private final void internalMap(CharChunk host, CharChunk uri,
        String version, MappingData mappingData) throws IOException {

    if (mappingData.host != null) {
        throw new AssertionError();
    }

    // Virtual host mapping
    MappedHost[] hosts = this.hosts;
    // debug-tomcat9-doc 从hosts数组中根据主机名找到MappedHost
    MappedHost mappedHost = exactFindIgnoreCase(hosts, host);
    if (mappedHost == null) {
        // 特殊处理后再次寻找
        ……
    }
    mappingData.host = mappedHost.object;
    if (uri.isNull()) {
        return;
    }

    uri.setLimit(-1);
    // Context mapping
    ContextList contextList = mappedHost.contextList;
    MappedContext[] contexts = contextList.contexts;
    ……
    // 找到context设置到mappingData
    mappingData.context = contextVersion.object;
    mappingData.contextSlashCount = contextVersion.slashCount;

    // Wrapper mapping
    if (!contextVersion.isPaused()) {
        // debug-tomcat9-doc 从contextVersion的wrappers数组中根据主机名找到MappedWrapper
        internalMapWrapper(contextVersion, uri, mappingData);
    }
}

// Mapper
// 根据hostName算出在hosts数组中位置下标,找到Host
private static final <T, E extends MapElement<T>> E exactFindIgnoreCase(E[] map, CharChunk name) {
    int pos = findIgnoreCase(map, name);
    if (pos >= 0) {
        E result = map[pos];
        if (name.equalsIgnoreCase(result.name)) {
            return result;
        }
    }
    return null;
}

// 继续执行CoyoteAdpter中service()方法的connector.getService().getContainer().getPipeline().getFirst().invoke(request, response);

// StandardEngineValve
@Override
public final void invoke(Request request, Response response) throws IOException, ServletException {
    // 前面request中的mappingData已获取到host信息
    Host host = request.getHost();
    if (host == null) {
        // HTTP 0.9 or HTTP 1.0 request without a host when no default host
        // is defined. This is handled by the CoyoteAdapter.
        return;
    }
    if (request.isAsyncSupported()) {
        request.setAsyncSupported(host.getPipeline().isAsyncSupported());
    }
    // Ask this Host to process this request
    host.getPipeline().getFirst().invoke(request, response);
}

//
public final void invoke(Request request, Response response)
    throws IOException, ServletException {

    ……
    StandardWrapper wrapper = (StandardWrapper) getContainer();
    Servlet servlet = null;
    Context context = (Context) wrapper.getParent();

    ……

    try {
        if (!unavailable) {
            // debug-tomcat9-doc 分配servlet处理请求
            servlet = wrapper.allocate();
        }
    } catch (UnavailableException e) {
        ……
    } catch (ServletException e) {
        container.getLogger().error(sm.getString("standardWrapper.allocateException",
                            wrapper.getName()), StandardWrapper.getRootCause(e));
        throwable = e;
        exception(request, response, e);
    } catch (Throwable e) {
        ……
    }

    ……
    // debug-tomcat9-doc 获取请求path
    MessageBytes requestPathMB = request.getRequestPathMB();
    DispatcherType dispatcherType = DispatcherType.REQUEST;
    if (request.getDispatcherType()==DispatcherType.ASYNC) dispatcherType = DispatcherType.ASYNC;
    request.setAttribute(Globals.DISPATCHER_TYPE_ATTR,dispatcherType);
    request.setAttribute(Globals.DISPATCHER_REQUEST_PATH_ATTR, requestPathMB);
    // debug-tomcat9-doc 创建filterChain
    ApplicationFilterChain filterChain = ApplicationFilterFactory.createFilterChain(request, wrapper, servlet);

    Container container = this.container;
    try {
        if ((servlet != null) && (filterChain != null)) {
            // Swallow output if needed
            if (context.getSwallowOutput()) {
                try {
                    SystemLogHandler.startCapture();
                    if (request.isAsyncDispatching()) {
                        request.getAsyncContextInternal().doInternalDispatch();
                    } else {
                        // debug-tomcat9-doc 开始执行filter链,最后到servlet中
                        filterChain.doFilter(request.getRequest(), response.getResponse());
                    }
                } finally {
                    String log = SystemLogHandler.stopCapture();
                    if (log != null && log.length() > 0) {
                        context.getLogger().info(log);
                    }
                }
            } else {
                if (request.isAsyncDispatching()) {
                    request.getAsyncContextInternal().doInternalDispatch();
                } else {
                    filterChain.doFilter
                        (request.getRequest(), response.getResponse());
                }
            }

        }
    } catch (ClientAbortException | CloseNowException e) {
        ……
    } finally {
        // Release the filter chain (if any) for this request
        if (filterChain != null) {
            filterChain.release();
        }
        // Deallocate the allocated servlet instance
        try {
            if (servlet != null) {
                wrapper.deallocate(servlet);
            }
        } catch (Throwable e) {
            ……
        }
        ……
    }
}

  1. 在Mapper组件的map(MessageBytes host, MessageBytes uri, String version, MappingData mappingData)方法中简单处理了host和uri然后调用internalMap();
  2. internalMap()方法根据host和uri找到Host和Context以及Wrapper;(这些映射关系在容器启动的时候都缓存在Mapper组件中了)
  3. 开始调用Tomcat容器, 首先调用StandardEngine容器中的管道PipeLine中的第一个Valve(StandardEngineValve), 传入request与response来处理所有逻辑,之后经过一系列的Valve(StandardHostValve、StandardWrapperValve等)可以理解为容器级别的过滤器
  4. StandardWrapperValve的invoke()方法中进行servlet的分配,创建请求的ApplicationFilterChain,对象包装请求的Servlet对象及一些过滤器Filter对象,执行 filterChain 链, 在链的末尾是servlet调用service(request, response)方法
  5. 通过request.finishRequest与response.finishResponse(发送OutputBuffer中的数据到浏览器)完成整个请求

三、注意问题

  1. 如果是用浏览器访问localhost:8080/mywebapp/myServlet来进行调试,tomcat会接收到两个http请求,有一个是/favicon.ico获取浏览器标签图标的,这样会打扰到正常的debug。
  2. 使用postman调试也会收到两个tcp连接,具体不清楚第一个tcp连接的作用,也会干扰connector部分的debug。
  3. 推荐使用telnet发送http请求来进行调试。
  4. debug的断点处我在对应位置加了// debug-tomcat9- 格式的注释,上传至GitHub了。

有些地方写的比较模糊,只是讲了个整体脉络,能力有限😑
