一、Electron 是什么?
Electron
是由 Github
开发,用 HTML
,CSS
和 JavaScript

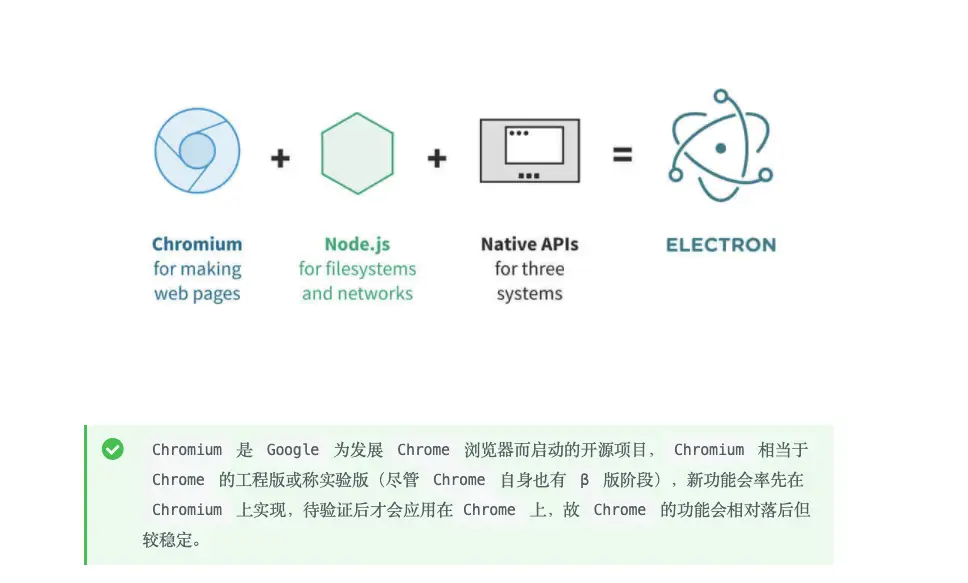

来构建跨平台桌面应用程序的一个开源库。 Electron
通过将 Chromium
和 Node.js
合并到同一个运行时环境中,并将其打包为 Mac
,Windows
和 Linux
系统下的应用来实现这一目的。
二、快速启动
# 克隆示例项目的仓库
$ git clone https://github.com/electron/electron-quick-start
# 进入这个仓库
$ cd electron-quick-start
# 安装依赖并运行
$ npm install && npm start
三、简单示例
项目启动后,你会看到一个 Hello World!

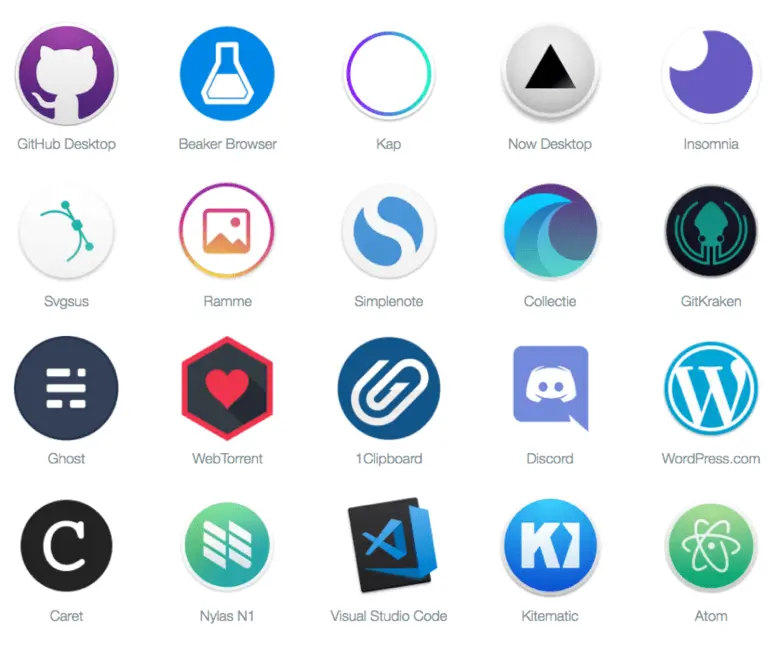

应用窗口,很简单,就不细说了。我更感兴趣的是 Electron API Demos app
,大家可以去官网下载:
在 Electron API Demos app
中,我们可以查看官方 API 和 一些 Demo 演示,强烈建议去实际感受一下。只有你知道了它的强大之处,你才会兴奋不已,点燃学习的激情。

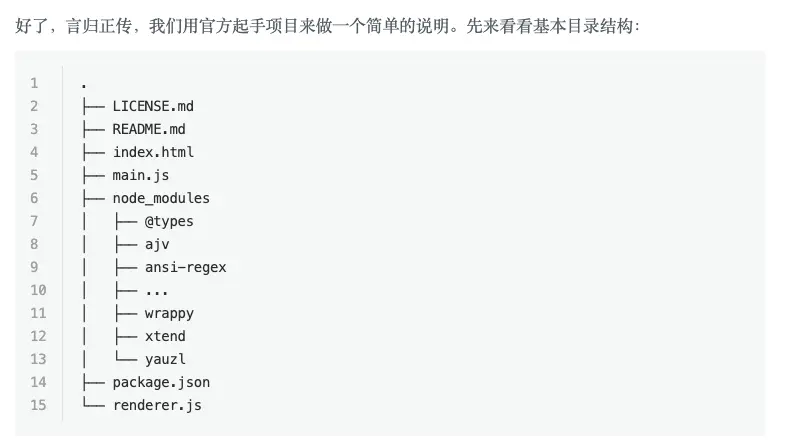

四、目录结构
这里我们主要关注如下这三个文件:
1.main.js
,也就是整个应用的入口,主要用来创建桌面应用窗口,并监听主进程的事件。
const {
app,
BrowserWindow
} = require('electron')
const path = require('path')
const url = require('url')
let mainWindow
function createWindow() {
mainWindow = new BrowserWindow({
width: 800,
height: 600
})
// 启动文件入口,如 index.html
mainWindow.loadURL(url.format({
pathname: path.join(__dirname, 'index.html'),
protocol: 'file:',
slashes: true
}))
// 开启 Chromium DevTools
mainWindow.webContents.openDevTools()
// 监听窗口关闭事件
mainWindow.on('closed', function () {
mainWindow = null
})
}
// 加载就绪
app.on('ready', createWindow)
// 监听所有窗口关闭的事件
app.on('window-all-closed', function () {
if (process.platform !== 'darwin') {
app.quit()
}
})
// 激活窗口
app.on('activate', function () {
if (mainWindow === null) {
createWindow()
}
})
2.index.html
,属于渲染进程,单纯的页面而已。
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>Hello World!</title>
</head>
<body>
<h1>Hello World!</h1>
<!-- 在渲染进程中可以使用所有的 Node.js APIs -->
We are using Node.js
<script>document.write(process.versions.node)</script>,
Chromium
<script>document.write(process.versions.chrome)</script>,
and Electron
<script>document.write(process.versions.electron)</script>.
<script>
// 当然,我们也可以引入其他 js 文件
require('./renderer.js')
</script>
</body>
</html>
3.renderer.js
,属于渲染进程,也就是我们页面的业务逻辑所要加载的 JS
,简单的例子可能如下。
let myNotification = new Notification('Jartto', {
body: 'Hello Everybody!'
})
myNotification.onclick = () => {
console.log('Click!')
}
五、整装代发

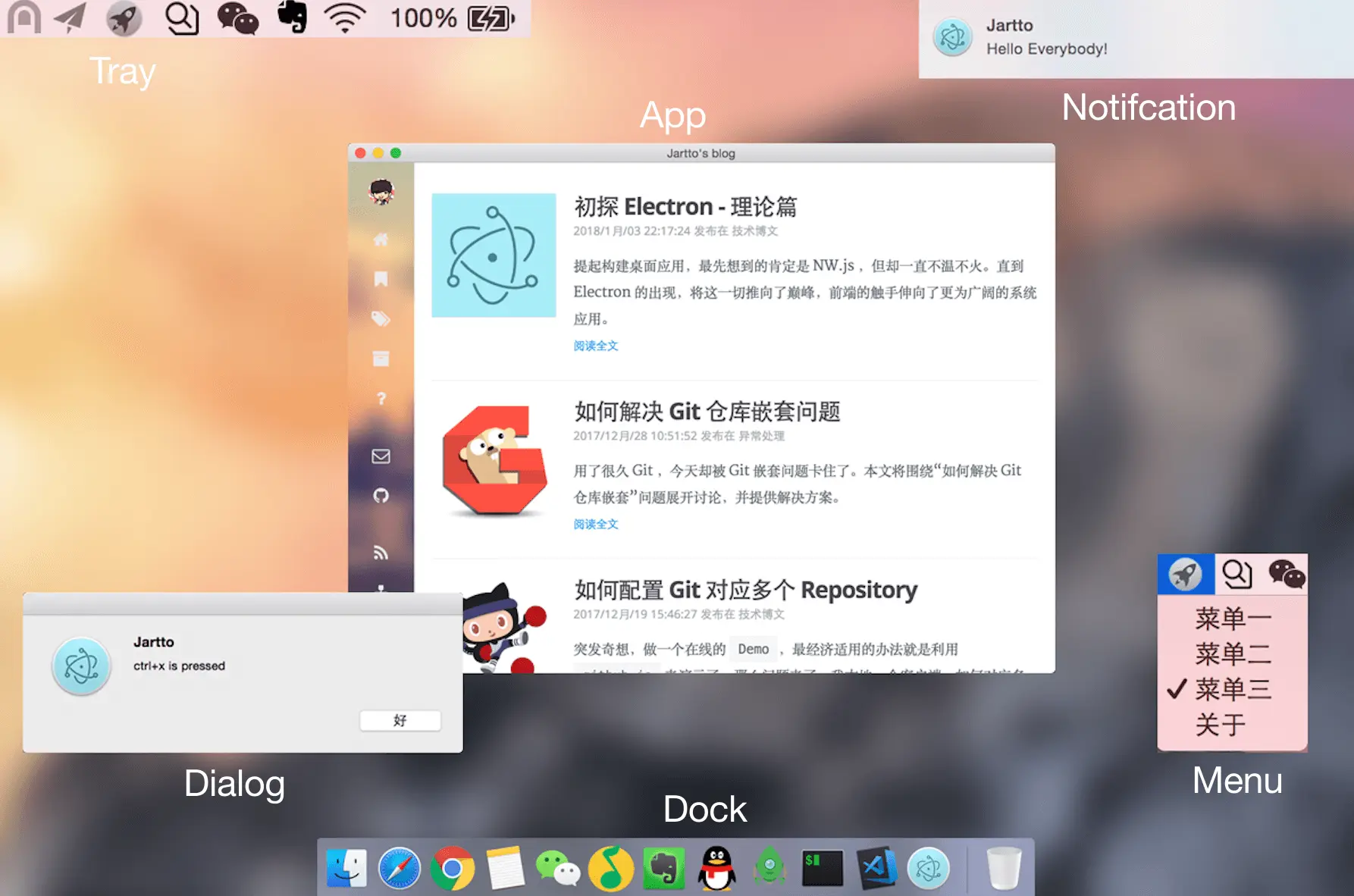

在开始 Coding
前,我们需要认识一下桌面应用的基本构成,以及基础模块。这里以 OS X
示例:
上图列出了一个桌面应用应该涵盖的基本特征,当然,还有更多无法视觉感知,但却依然重要的底层模块。下文将一一罗列,并尽量用示例说明。

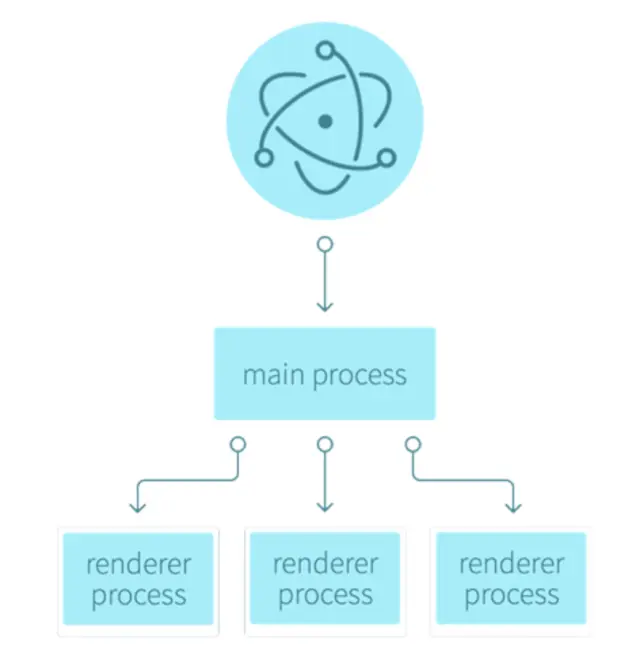

六、主进程与渲染进程
Electron
中,由 package.json
中的 main.js
运行出来的进程为主进程(Main Process)。主进程用于创建 GUI
界面以便 web
页面的展示。Electron
由 Chromium
负责页面的显示,所以当创建一个页面时,就会对应的创建渲染进程(Renderer Process)。
主进程通过创建 BrowserWindow
对象来创建 web
显示页面,BrowserWindow
运行在他自己的渲染进程中。当 BrowserWindow
被销毁时,对应的渲染进程也会终止。
七、进程间通信
既然有两个进程,那么肯定会涉及到进程间相互通讯,这里介绍两个概念:
1.Electron ipcMain
模块ipcMain
模块是类 EventEmitter
的实例。当在主进程中使用它的时候,它控制着由渲染进程(web page)发送过来的异步或同步消息。从渲染进程发送过来的消息将触发事件。
2.Electron ipcRenderer
模块pcRenderer
模块是一个 EventEmitter
类的实例。它提供了有限的方法,你可以从渲染进程向主进程发送同步或异步消息。也可以收到主进程的相应。
在主进程中,也就是 main.js
中,添加如下代码:
// 主进程
const ipcMain = require('electron').ipcMain;
ipcMain.on('asynchronous-message', function (event, arg) {
console.log(arg); // prints "ping"
event.sender.send('asynchronous-reply', 'pong');
});
ipcMain.on('synchronous-message', function (event, arg) {
console.log(arg); // prints "ping"
event.returnValue = 'pong';
});
在渲染进程,也就是 ipc/index.js
文件中添加如下代码:
// 渲染进程 (web page).
const ipcRenderer = require('electron').ipcRenderer;
console.log(ipcRenderer.sendSync('synchronous-message', 'sync-ping')); // prints "pong"
ipcRenderer.on('asynchronous-reply', function (event, arg) {
console.log(arg); // prints "pong"
});
ipcRenderer.send('asynchronous-message', 'async-ping');

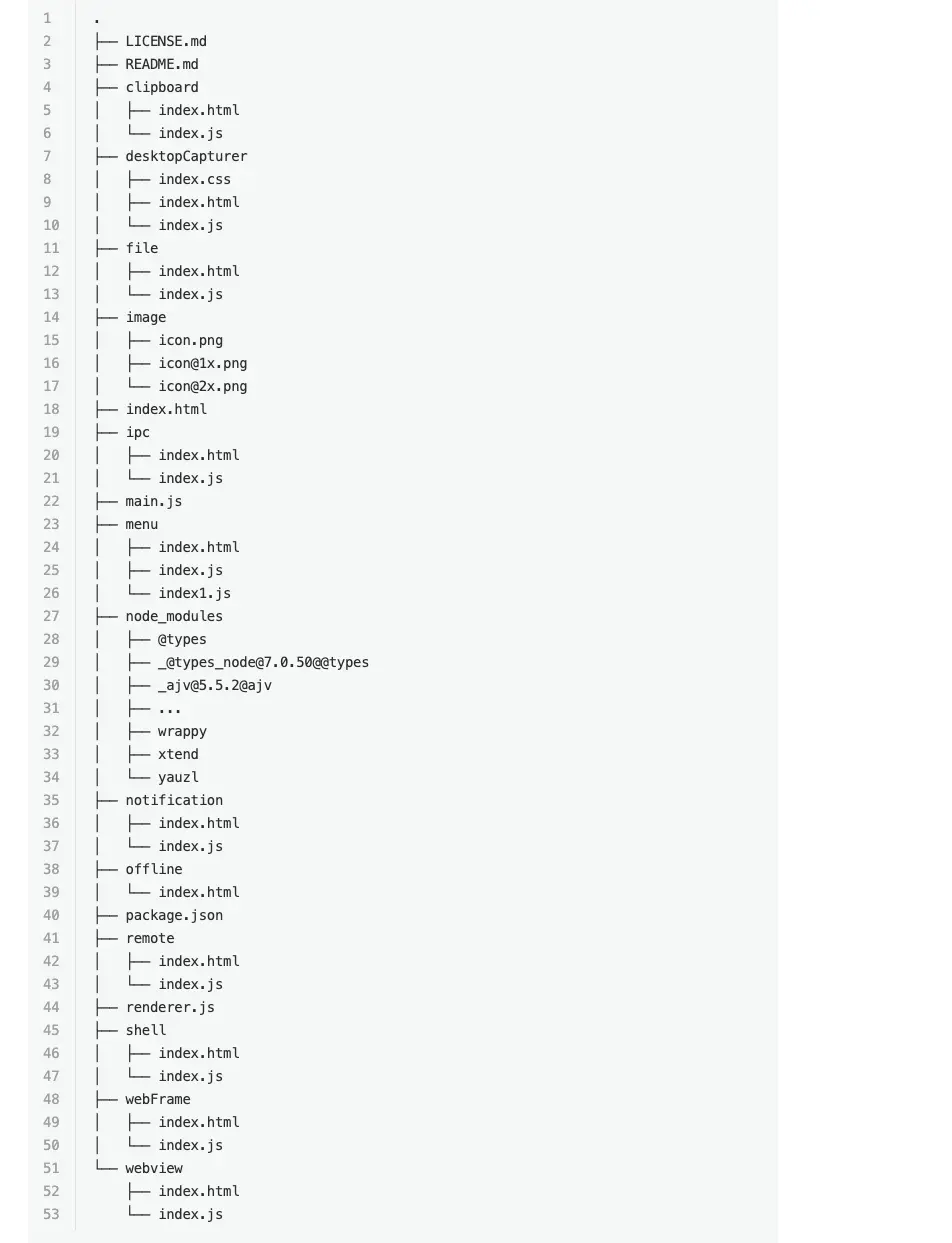

详细代码可以查看代码示例:ipc
还有一种进程间的通讯方式:Electron remote
模块。
remote
模块提供了一种在渲染进程(网页)和主进程之间进行进程间通讯(IPC)的简便途径。
通过 remote
调用主进程中 BrowserWindow
来创建应用窗口:
// 渲染进程
const remote = require('electron').remote;
const BrowserWindow = remote.BrowserWindow;
let win = new BrowserWindow({
width: 100,
height: 100
});
win.loadURL('http://www.jartto.wang');
详细代码可以查看代码示例:remote
八、BrowserWindow 模块
在主进程 main.js
中,我们也看到了 BrowserWindow
的使用,简单的调用窗口很容易,更复杂的应用可能需要我们去翻阅文档,熟读 API
。
// 在主进程中.
const {
BrowserWindow
} = require('electron')
// 或者从渲染进程中使用 `remote`.
// const {BrowserWindow} = require('electron').remote
let win = new BrowserWindow({
width: 800,
height: 600
})
win.on('closed', () => {
win = null
})
// 加载远程 URL
win.loadURL('http://jartto.wang')
// 或加载本地 HTML 文件
win.loadURL(`file://${__dirname}/app/index.html`)
九、使用 Webview
与 iframe
不同,webview
和你的应用运行的是不同的进程。它不拥有渲染进程的权限,并且应用和嵌入内容之间的交互全部都是异步的,因为这能保证应用的安全性不受嵌入内容的影响。
webview
运行在渲染进程中,我们添加如下的 js
代码:
window.onload = function () {
var webview = document.getElementById("foo");
var indicator = document.querySelector(".indicator");
var loadstart = function () {
indicator.innerText = "loading...";
}
var loadstop = function () {
indicator.innerText = "";
}
webview.addEventListener("did-start-loading", loadstart);
webview.addEventListener("did-stop-loading", loadstop);
webview.addEventListener("dom-ready", function () {
// webview.openDevTools();
console.log(webview.getTitle());
});
}
并在 html
中添加两个容器:
<div class="indicator"></div>
<webview id="foo" src="http://www.jartto.wang/"></webview>
为了避免太过丑陋,我们增加如下 css 代码:
body {
margin: 0;
}
#foo {
width: 100%;
height: 100vh;
}
ok,webview
的使用就这么简单的搞定了。
详细代码可以查看代码示例:webview
十、Dialog 模块
Dialog
模块提供了 API
来展示原生的系统对话框,例如打开文件框,alert
框,这样 web
应用可以给用户带来跟系统应用相同的体验。下面给出简单的示例:
1.打开选择文件和目录
var win = ...; // BrowserWindow in which to show the dialog
const dialog = require('electron').dialog;
console.log(dialog.showOpenDialog({
properties: ['openFile', 'openDirectory', 'multiSelections']
}));
2.错误框提示
const dialog = require('electron').dialog;
dialog.showErrorBox('Jartto', 'Hello world');
// 或者传入更多的参数
// console.log(dialog.showMessageBox({
// browserWindow: mainWindow,
// options: {
// type: 'error',
// title: 'Jartto',
// message: 'Hello World',
// }
// }));
详细代码可以查看代码示例:main.js
十一、Global-Shortcut 模块
global-shortcut
模块可以便捷的为您设置(注册/注销)各种自定义操作的快捷键,下面我们来为应用注册一个 ctrl+x
的全局快捷键,当我们按下快捷键,系统弹窗消息反馈给我们
const globalShortcut = require('electron').globalShortcut;
const dialog = require('electron').dialog;
app.on('ready', function () {
createWindow();
// Register a 'ctrl+x' shortcut listener.
var ret = globalShortcut.register('ctrl+x', function () {
dialog.showErrorBox('Jartto', 'ctrl+x is pressed')
})
if (!ret) {
dialog.showErrorBox('Jartto', 'registration failed')
}
// Check whether a shortcut is registered.
console.log(globalShortcut.isRegistered('ctrl+x'));
})
app.on('will-quit', function () {
// Unregister a shortcut.
globalShortcut.unregister('ctrl+x');
// Unregister all shortcuts.
globalShortcut.unregisterAll();
});
详细代码可以查看代码示例:main.js
十二、Menu 模块
Menu
分为三种,每种菜单的用法也不一样,下面我们分别举例说明:
1.系统菜单
// 窗口菜单
const remote = require('electron').remote;
const Menu = remote.Menu;
let template = [...]; // 省略参数,具体请查看 demo
let menu = Menu.buildFromTemplate(template);
Menu.setApplicationMenu(menu);
2.上下文菜单
const remote = require('electron').remote;
const Menu = remote.Menu;
const MenuItem = remote.MenuItem;
// 右键菜单
var menu = new Menu();
menu.append(new MenuItem({
label: 'MenuItem1',
click: function () {
console.log('item 1 clicked');
}
}));
menu.append(new MenuItem({
type: 'separator'
}));
menu.append(new MenuItem({
label: 'MenuItem2',
type: 'checkbox',
checked: true
}));
window.addEventListener('contextmenu', function (e) {
e.preventDefault();
menu.popup(remote.getCurrentWindow());
}, false);
3.托盘菜单
let appIcon = new Tray(path.normalize(__dirname + '/image/icon.png'));
let contextMenu = Menu.buildFromTemplate([
{
label: '菜单一',
type: 'radio'
},
{
label: '菜单二',
type: 'radio'
},
{
label: '菜单三',
type: 'radio',
checked: true
},
{
label: '关于',
type: 'radio'
}
]);
appIcon.setContextMenu(contextMenu);
详细代码可以查看代码示例:menu
十三、Electron power-monitor
power-monitor
模块是用来监听能源区改变的。只能在主进程中使用。在 app
模块的 ready
事件触发之后就不能使用这个模块了。
// 能源区变化,系统挂起和恢复,交流电和电池切换时
require('electron').powerMonitor.on('suspend', function () {
console.log('The system is going to sleep');
});
require('electron').powerMonitor.on('on-ac', function () {
console.log('The system is using AC power');
});
详细代码可以查看代码示例:main.js
十四、系统托盘 Tray
在 OS X 中,托盘一般会出现在显示器右上角的位置,一个简单的示例可能如下:
appIcon = new Tray(path.normalize(__dirname + '/image/icon.png'));
var contextMenu = Menu.buildFromTemplate([
{
label: 'Item1',
type: 'radio'
},
{
label: 'Item2',
type: 'radio'
},
{
label: 'Item3',
type: 'radio',
checked: true
},
{
label: 'Item4',
type: 'radio'
}
]);
console.log(appIcon);
appIcon.setToolTip('This is my application.');
appIcon.setContextMenu(contextMenu);
如果想同时支持展示不同分辨率的图片,你可以将拥有不同 size
的图片放在同一个文件夹下,不用 DPI
后缀.例如 :
images/├── icon.png├── icon@2x.png└── icon@3x.png
详细代码可以查看代码示例:main.js
十五、Electron desktopCapturer 模块
desktopCapturer
模块可用来获取可用资源,这个资源可通过 getUserMedia
捕获得到。这样,我们就可以随便捕获其他的窗口,以及显示屏内容了。这里我们来抓取名称是 Screen 2
的屏幕,代码如下:
// 在渲染进程中.
var desktopCapturer = require('electron').desktopCapturer;
desktopCapturer.getSources({
types: ['window', 'screen']
}, function (error, sources) {
console.log('sources', sources);
if (error) throw error;
for (var i = 0; i < sources.length; ++i) {
if (sources[i].name == "Screen 2") {
navigator.webkitGetUserMedia({
audio: false,
video: {
mandatory: {
chromeMediaSource: 'desktop',
chromeMediaSourceId: sources[i].id,
minWidth: 1280,
maxWidth: 1280,
minHeight: 720,
maxHeight: 720
}
}
}, gotStream, getUserMediaError);
return;
}
}
});
function gotStream(stream) {
console.log(stream, 'stream');
document.querySelector('video').src = URL.createObjectURL(stream);
}
function getUserMediaError(e) {
console.log('getUserMediaError');
}
在 html
中,需要添加 video
元素:
<video> desktop capturer </video>
十六、Electron webFrame 模块
接着继续上面的话题,我们要将所有窗口都捕获在一个窗口显示,那么你可能会用到 web-frame
,该模块允许你自定义如何渲染当前网页。例如,放大当前页到 200%
。
let webFrame = require('electron').webFrame;
webFrame.setZoomFactor(2);
详细代码可以查看代码示例:webFrame
十七、Electron clipboard 模块
clipboard
模块提供方法来供复制和粘贴操作,非常实用的一个功能。下面例子展示了如何将一个字符串写入 clipboard
:
const clipboard = require('electron').clipboard;
clipboard.writeText('Hello Jartto!');
详细代码可以查看代码示例:clipboard
十八、Electron crashReporter 模块
crash-reporter
模块开启发送应用崩溃报告,这个就没什么好说了,收集反馈信息为了更好的用户体验
const crashReporter = require('electron').crashReporter;
crashReporter.start({
productName: 'Jartto',
companyName: 'Jartto blog',
submitURL: 'http://jartto.com/url-to-submit',
autoSubmit: true
});
十九、Electron screen 模块
screen
模块检索屏幕的 size
,显示,鼠标位置等的信息。在 app
模块的 ready
事件触发之前不可使用这个模块。
const electron = require('electron');
const app = electron.app;
const BrowserWindow = electron.BrowserWindow;
var mainWindow;
app.on('ready', function () {
var electronScreen = electron.screen;
var size = electronScreen.getPrimaryDisplay().workAreaSize;
mainWindow = new BrowserWindow({
width: size.width,
height: size.height
});
});
二十、Electron shell 模块
shell
模块提供了集成其他桌面客户端的关联功能。
在渲染进程中使用
const {
shell
} = require('electron')
// 播放声音
shell.beep();
// shell.openItem('/Users/Jartto/Documents/my-demo');
shell.openExternal('http://jartto.wang');
二十一、Notification 通知模块
所有三个操作系统都提供了应用程序向用户发送通知的手段。 Electron
允许开发者使用 HTML5 Notification API
发送通知,并使用当前运行的操作系统的本地通知 API
来显示它。
注意: 由于这是一个 HTML5 API,它只能在渲染器进程中使用。 如果你想在主进程中显示通知,请查看 Notification 模块.
let myNotification = new Notification('Jartto', {
body: 'Hello Everybody!'
})
myNotification.onclick = () => {
console.log('通知被点击')
}
二十二、在 Dock 中显示
在 OS X
中 Dock
默认会被打开,我们还可以在主进程中做一些额外的控制,如隐藏、设置菜单等操作。
app.dock.hide();
app.dock.setMenu(menu);
二十三、Demo 汇总
所有的示例代码都在这里,为了方便切换启动页面,我们通过不同的目录来区分,你只需要更改 main.js
中 path
中的路径即可,如下:
ainWindow.loadURL(url.format({
pathname: path.join(__dirname, '${dir-name}/index.html'),
protocol: 'file:',
slashes: true
}))
Demo
目录结构如下:
你可以更改 ${dir-name}
来切换不同的启动项,查看演示。
二十四、代码调试
要开发一个完整的 Electron
应用,肯定会用到代码调试,这里暂且分为两部分调试:
1.对 GUI
的调试,也就是主进程的调试,可以借助开发工具,这里我用 VS Code
来举例说明:
- 在
.vscode
目录下添加launch.json
文件,如果有的话,直接第二步; 打开
launch.json
,写入如下配置;
{
"version": "0.2.0",
"configurations": [
{
"type": "node",
"request": "launch",
"name": "Electron Main",
"protocol": "auto",
"program": "${workspaceFolder}/electron-quick-start/main.js"
},
]
}
运行
debug
,就可以了;
2.渲染进程调试,可以开启调试工具:
// 主进程中使用
mainWindow.webContents.openDevTools()
之后的调试就向你在 Chrome
中使用 DevTool
一样,简单而又高效。
二十五、打包发布
Electron
应用开发完成之后,打包生产相应平台应用,通常推荐的工具有 electron-packager
和 asar
。1.用 electron-packager
为所有系统打包你的应用很简单。简单来说,electron-packager
帮你完成所有用Electron
打包你应用的工作,最终生成你要发布的平台的安装包。
它可以作为 CLI
应用或构建过程的一部分,更复杂的构建情况不在本文所涉及范围内,但我们如果能用打包脚本,会使打包更简单。用 electron-packager
比较麻烦,打包应用的基本命令是:
electron-packager <location of project> <name of project> <platform> <architecture> <electron version> <optional options>
具体的参数说明如下:
location of project
是你项目文件夹的位置;name of project
定义你的项目名;platform
决定要构建的平台(all包括 Windows ,Mac 和 Linux );architecture
决定构建哪个构架下(x86或x64,all表示两者);electron version
让你选择要用的Electron
版本;
第一次打包用时比较久,因为要下载平台的二进制文件,随后的打包将会快的多。
在 OS X
下打包应用的命令如下:
electron-packager ~/Projects/jartto-demo MyElectron --all --version=0.30.2 --out=~/Desktop --overwrite --icon=~/Projects/jartto-demo/app/img/app-icon.icns
命令的选项理解起来都比较简单。为了获得精美的图标,你首先要找一款类似这个软件可以把 PNG
文件转换到这些格式的工具,把它转换成 .icns
格式( Mac
用)或者 .ico
格式( Window
用)。如果在非 Windows
系统给Windows
平台的应用打包,你需要安装 wine
( Mac
用户用 brew
,Linux
用户用 apt-get
)。
每次都打这么长的命令很不方便,可以在 package.json
中加另一个脚本。首先,把 electron-packager
作为开发依赖安装:
npm install --save-dev electron-packager
现在我们可以在 package.json
中添加脚本:
"scripts": {
"start": "electron .",
"package": "electron-packager ./ MyElectron --all --out ~/Desktop/jartto-demo --version 0.30.2 --overwrite --icon=./app/img/app-icon.icns"
}
在命令行里执行下面的命令:
npm run-script package
这个打包命令会启动 electron-packager
,在当前目录下找到目标应用文件,打包,保存到桌面。如果你用的是Windows
系统,需要修改脚本,不过改动很小。
2.使用 asar
安装 asar
npm i asar -g
npm i asar --save-dev
编辑 package.json
"scripts": {
"start": "electron .",
"build": "electron-packager . MyFirstApp --ignore=node_modules/electron-* --platform=win32 --arch=x64 --version=0.32.3",
"package": "asar pack MyFirstApp-win32-x64/resources/app MyFirstApp-win32-x64/resources/app.asar && rm -rf MyFirstApp-win32-x64/resources/app"
}
然后执行:
npm run package
二十六、Electron 源代码结构
Electron
,官方也提供了一些帮助,我们可以通过如下的结构来深入学习二十七、学习资源
学习过程中,发现了很多不错的资源,分享给大家,共同进步吧:
Electron 官方文档
Electron 中文文档
Electron 的入门学习
用 Electron 开发桌面应用
Electron-Docs
vue,electron 实现网易云音乐客户端
awesome electron
使用 Electron 构建跨平台的抓取桌面程序
electron-builder
gulp-electron
二十八、调用dll底层模块
安装环境(mac环境无需安装第1步)
- 管理员权限执行
npm install --global windows-build-tools
安装python和C++环境
如果无法安装可以单独安装
- python(v2.7 ,3.x不支持)
- visual C++ Build Tools,或者vs2015及以上
npm install -g node-gyp
编译原生node模块(electron使用node原生模块需要编译)node-gyp list
查看是否缺少node.lib 库,并按照提示安装node-gyp install
- 在
src/main/index.js
中启用渲染层node集成
通过 node-ffi 模块调用C/C++ dll
-
npm install ffi-napi --save
安装调用C/C++ dll的模块- 如果找不到python路径,设置python环境变量或者
npm config set python你的python路径
- 如果还不行尝试使用yarn安装
- 如果找不到python路径,设置python环境变量或者
-
npm install electron-rebuild ---save-dev
安装自动编译原生node模块- 如果不安装的话可以进行手动编译,方法如下
- 进入
node_module/ffi-napi文件夹
执行node-gyp rebuild --target='当前electron的版本' --arch=x64 --dist-url=https://atom.io/download/atom-shell
编译node原生模块 - arch : 计算机的架构(x64或者ia32),如果node环境是32位,那么这里就是ia32,如果是node环境是64位,那么这里就是x64。
- 如果路径错误,换成国内镜像路径 --dist-url=https://npm.taobao.org/mirrors/atom-shell
- 再进入
node_module/ref-napi文件夹
执行node-gyp rebuild --target='当前electron的版本' --arch=x64 --dist-url=https://atom.io/download/atom-shell
编译node原生模块
-
如果自动编译的话执行
npx electron-rebuild
,上步手动编译则不需要这一步了 -
剩下的就是在主进程里面调用
native
方法即可,渲染进程调用通过ipcRenderer
和ipcMain
通信调用即可,举个小例子
// 主进程
// 调用示例
const ffi = require('ffi-napi')
const CTEST = ffi.Library('dll文件路径', {
// 文件内的方法和参数类型
'Add': ['float', ['float', 'float']],
'Hello': ['string', []],
'StrLength': ['int', ['string']]
})
// 同步调用
CTEST.Hello()
// 异步调用
CTEST.StrLength.async('1234', (error, res) => {
console.log(error, res)
})
这里有两点需要注意一下
- 如果没有使用
electron-vue
这个框架(electron-vue
已经处理好静态文件路径),需要注意打包后的静态文件路径会有些问题,可以在在package.json
文件中配置build后dll的文件存放
"extraFiles": [
{
"from": "",
"to": ""
}
]
- 64位的dll不能再32位机器上调用,会报错
通过 electron-edge-js 模块调用C# dll
npm install electron-edge-js --save
安装调用C# dll的模块- 这里
electron
的版本不能为8.x,版本7.x的页面刷新有bug,目前这个模块支持情况
* Electron 1.6.x - Node.js v7.4.0.
* Electron 1.7.x - Node.js v7.9.0.
* Electron 1.8.x - Node.js v8.2.1.
* Electron 2.x - Node.js v8.9.3.
* Electron 3.x - Node.js v10.2.0.
* Electron 4.0.4+ - Node.js v10.11.0.
* Electron 5.x - Node.js v12.0.0.
* Electron 6.x - Node.js v12.4.0.
* Electron 7.x - Node.js v12.8.1
// 主进程
// 调用示例
const edge = require('electron-edge-js')
const edgeDll = edge.func({
assemblyFile: 'dll文件路径',
typeName: "Edge_test.Class1",
methodName: "Concat"
})
edgeDll({
first: 'aaa',
second: 'bb'
}, function (error, result) {
if (error) throw error
console.log('C# DLL:', result)
})
通过robotjs控制鼠标键盘、node-serialport进行串口通讯等
- 使用方法这里不再赘述,文档查询即可。这些模块也是node原生模块,因此需要编译
- 自动编译同上
npx electron-build
,有时候自动编译不好使,就需要手动编译 - 手动编译
npm rebuild --runtime=electron --disturl=https://atom.io/download/atom-shell --target=<electron版本> --abi=<对应node版本的abi>
或者直接进入模块文件夹中通过node-gyp编译:node-gyp rebuild
- abi查询网址:github.com/mapbox/node…
