屏幕卡顿/撕裂
屏幕卡顿/撕裂 是指屏幕在显示图形图像时出现的一些显示异常的现象。
- 撕裂：是图形图片显示错位
- 掉帧：是重复显示同一帧图片数据
那么为什么会出现这样的显示问题呢？接下来详细解说一下。
在分析之前，先了解一下 CPU和GPU的一些知识，以及 屏幕成像 的演变过程
CPU 和 GPU
- CPU：是整个计算机的运算核心和控制核心，处理复杂的逻辑和数据，依赖非常高，靠时间片切换实现并发
- GPU：绘图运算工作准用的微处理器，单元计算，高并发，依赖非常低
屏幕成像
计算机的显示方式是经过最开始的 随机扫描显示 演变到现在的光栅扫描显示的
图形图像是有像素阵列组成的，图像的显示和图像的复杂度无关，光栅扫描都是从左上角开始扫描显示，是显示整个光栅的时间。
简单扫描光栅系统结构如下：
比如：要显示一个60 * 60 的位图，需要开辟的内存为60 * 60 * 4（RGBA） = 14400，在早期没有显卡时期，图片要先通过CPU解码到内存中，然后显示控制器通过系统总线从系统主存中读去显示的图片，这样读取慢，就演变出了常用扫描光栅系统结构，结构如下：
常用扫描光栅系统结构是在系统主存中开辟一块作内存为帧缓存，来存储显示的数据，但是依然通过系统总线中读取，依然读取受限，然后演变出了下面的高级扫描光栅系统结构
图片解码到内存中，copy到帧缓存区，GPU直接操作显存中的帧缓存区的数据
了解完这些之后，开始分析一下屏幕撕裂的问题。
屏幕撕裂
光栅扫描系统主要分三个部分：
- 显示器（来源于帧缓存区），
- 视频控制器（负责控制刷新的部件，帧缓存区和显示器的对应关系），
- 帧缓存区（显示的内容， 帧缓存/显存主要存储图像刷新数据）
显示器显示的是帧缓存区的数据，在光栅扫描的过程中，由于人眼的视觉暂留，当刷新的频率超过16帧时，人眼就觉得是连贯的。简单的屏幕成像过程如下：
屏幕撕裂的原因
-
在屏幕显示图像过程中，是不断从帧缓存区获取一帧一帧是数据进行显示
-
然后在渲染的过程中，帧缓存区中仍是旧的数据，屏幕拿到旧的数据去进行显示
-
在旧的数据没有读取完时，新的一帧数据处理好了，放入了缓存区，这时就会导致屏幕另一部分的显示是获取的新数据，从而导致屏幕上呈现图片不匹配，人物、景象等错位显示的情况。如下图：
撕裂的原因：
解决撕裂
苹果官方，采用垂直同步+双缓存区来解决撕裂问题，下面是简单图解：
- 垂直同步：是指给帧缓冲加锁，当电子光束扫描的过程中，只有扫描完成了才会读取下一帧的数据，而不是只读取一部分
- 双缓冲区：采用两个帧缓冲区来存储
GPU处理结果，当屏幕显示其中一个缓存区内容时，另一个缓冲区继续等待下一个缓冲结果，两个缓冲区依次交替
下面是苹果官方示意图：
使用垂直同步+双缓存区，从根本上解决了屏幕撕裂的问题，但是随之有产生了另一个问题——— 屏幕卡顿掉帧。
撕裂一般出现在低端设备加载一个高
FPS的视频或者游戏场景，在iOS设备上并不常见，或者是低端的iOS设备，加载一个非常高频的动效以及图层复杂度高并覆盖了动效效果。
屏幕卡顿
掉帧：简单说就是屏幕重复显示同一帧数据，当接收到Vsync时，由于CPU和GPU的图片数据还没处理完，拿不到frameBuffer的数据，而重复渲染同一帧的数据。
为了减少掉帧（减少而不是解决掉帧），引入了三缓冲区，充分合理利用CPU/GPU 减少掉帧次数。
小结:
CPU/GPU渲染流⽔线耗时过⻓->掉帧- 垂直同步
Vsync+ 双缓存区DoubleBuffering以掉帧作为代价解决屏幕撕裂问题 - 三缓存区: 合理使⽤
CPU/GPU减少掉帧次数
iOS 渲染流程

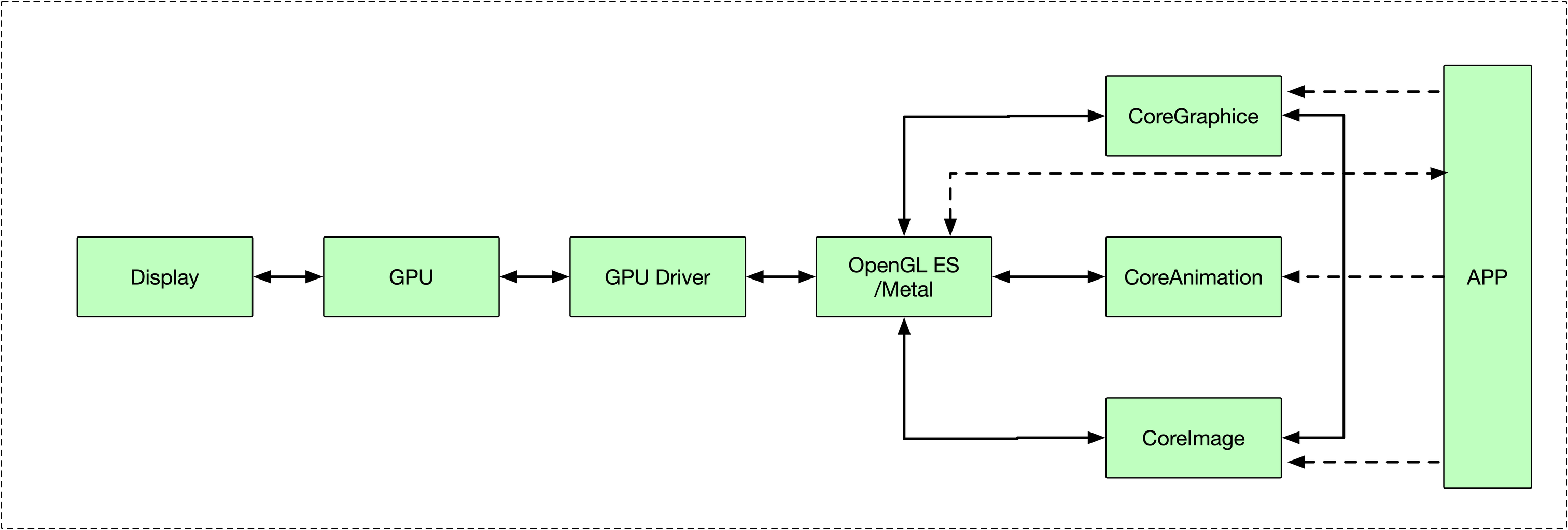

iOS中整体渲染流程如下：
- App通过调用
CoreGraphics、CoreAnimation、CoreImage等框架的接口触发图形渲染 - 将渲染交由
OpenGL ES或者Metal，驱动GPU做渲染，最后显示到屏幕上 - 由于
OpenGL ES是跨平台的，所以在实现中，需让各自的平台为OpenGL ES提供载体。在iOS中，就是通过CoreAnimation提供窗口，让App可以去调用。
View 和 CALayer 的关系
-
View
View属于UIKit，负责绘制和动画，负责布局和子View的管理，负责处理点击事件 -
CALayer
属于
CoreAnimation框架，负责渲染显示，既用于UIKit，也用于APPKit -
二者的关系
二者基于的框架不同，
UIVIew基于UIKit框架，可以处理触摸事件，可以管理子视图，CALayer基于CoreAnimation，而CoreAnimation是基于QuartzCode，只负责渲染，不能处理用户事件。从继承关系来说，
CALayer继承NSObject，而UIView是直接继承自UIResponder的，UIView属于UIKit的组件，而UIKit的组件到最后都会被分解成layer，存储到图层树中，需要与用户交互时，用UIView，不需要交互时，都可以
CoreAnimation
CoreAnimation官方解释：Render、Compose，and animate visual elements，本质是一个复合引擎，主要的职责包括 渲染、构建和动画实现。
iOS中基于CoreAnimation构建的框架有两个，分别是UIKit和APPKit，而CoreAnimation底层是基于Metal和CoreGraphics

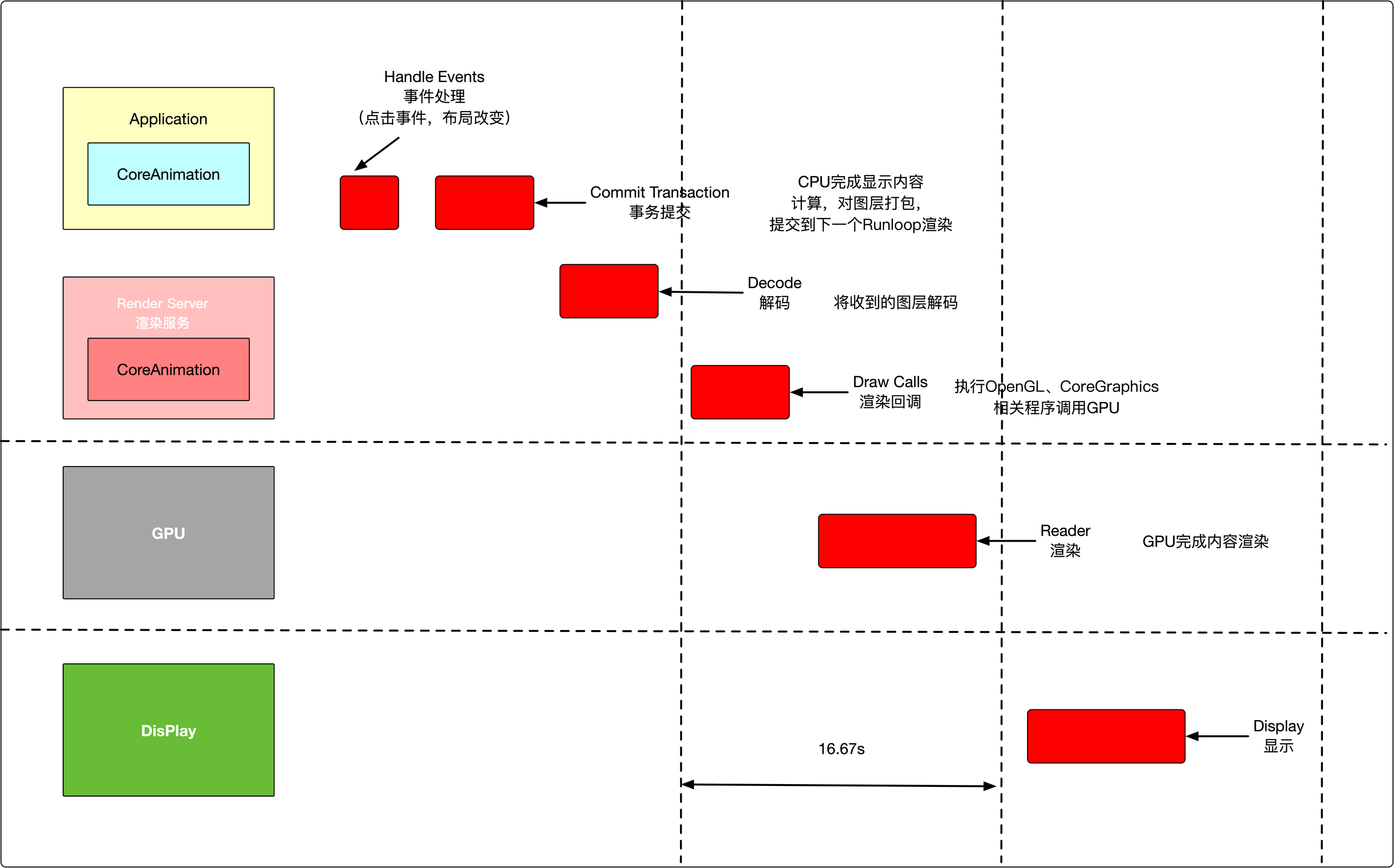

CoreAnimation的渲染流程
流程如如下：
主要可以分为两部分：
-
Coreanimation部分APP处理UIView等的事件，通过CPU完成对显示内容的计算，将计算后的图层打包，在下一次runloop时提交到渲染服务器Ren der Server中主要对收到内容解码，然后执行OPenGL相关程序，调用GPU渲染，Render Server操作分析如下：
-
GPU渲染部分GPU通过顶点着色器、片元着色器完成对显示内容的渲染，将结果存入帧缓存区GPU通过帧缓存区、视频控制器等相关部件，将内容显示到屏幕
