案例-金字塔、六边形、圆环绘制

504 阅读6分钟
  • 绘制结果

  • 变量解释

    // 各种需要的类
    //着色器管理类
    GLShaderManager		shaderManager;
    //模型矩阵堆栈
    GLMatrixStack		modelViewMatrix;
    //投影矩阵堆栈
    GLMatrixStack		projectionMatrix;
    //观察者参考帧(观察者坐标系)
    GLFrame				cameraFrame;
    //物体参考帧(物体坐标系)
    GLFrame             objectFrame;
    //投影方式(可以根据投影方式计算出投影坐标系)
    GLFrustum			viewFrustum;

    //容器类(7种不同的图元对应7种容器对象)
    GLBatch				pointBatch;
    GLBatch				lineBatch;
    GLBatch				lineStripBatch;
    GLBatch				lineLoopBatch;
    GLBatch				triangleBatch;
    GLBatch             triangleStripBatch;
    GLBatch             triangleFanBatch;

    //几何变换的管道
    GLGeometryTransform	transformPipeline;

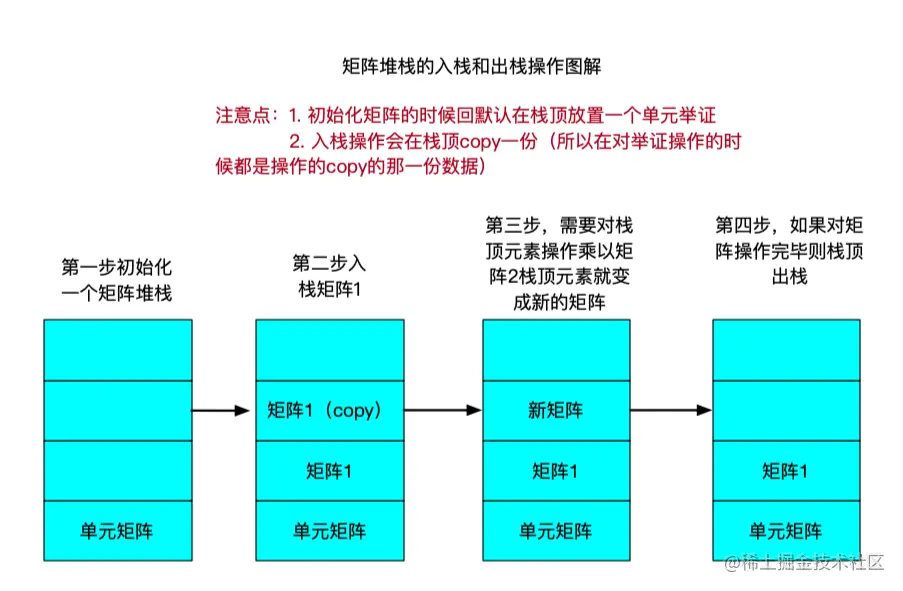

    矩阵堆栈: 矩阵堆栈只是保存变化的状态。初始化矩阵堆栈,深度64,初始化的时候会默认在栈顶初始化一个单元矩阵。

  • 绘制流程

  • RenderScene执行流程

  • 完整代码


#include "GLTools.h"
#include "GLMatrixStack.h"
#include "GLFrame.h"
#include "GLFrustum.h"
#include "GLBatch.h"
#include "GLGeometryTransform.h"

#include <math.h>
#ifdef __APPLE__
#include <glut/glut.h>
#else
#define FREEGLUT_STATIC
#include <GL/glut.h>
#endif

/*
 GLMatrixStack 变化管线使用矩阵堆栈

 GLMatrixStack 构造函数允许指定堆栈的最大深度、默认的堆栈深度为64.这个矩阵堆在初始化时已经在堆栈中包含了单位矩阵。
 GLMatrixStack::GLMatrixStack(int iStackDepth = 64);

 //通过调用顶部载入这个单位矩阵
 void GLMatrixStack::LoadIndentiy(void);

 //在堆栈顶部载入任何矩阵
 void GLMatrixStack::LoadMatrix(const M3DMatrix44f m);
 */
// 各种需要的类
//着色器管理类
GLShaderManager		shaderManager;
//模型矩阵堆栈
GLMatrixStack		modelViewMatrix;
//投影矩阵堆栈
GLMatrixStack		projectionMatrix;
//观察者参考帧(观察者坐标系)
GLFrame				cameraFrame;
//物体参考帧(物体坐标系)
GLFrame             objectFrame;
//投影方式(可以根据投影方式计算出投影坐标系)
GLFrustum			viewFrustum;

//容器类(7种不同的图元对应7种容器对象)
GLBatch				pointBatch;
GLBatch				lineBatch;
GLBatch				lineStripBatch;
GLBatch				lineLoopBatch;
GLBatch				triangleBatch;
GLBatch             triangleStripBatch;
GLBatch             triangleFanBatch;

//几何变换的管道
GLGeometryTransform	transformPipeline;

GLfloat vGreen[] = { 0.0f, 1.0f, 0.0f, 1.0f };
GLfloat vBlack[] = { 0.0f, 0.0f, 0.0f, 1.0f };


// 跟踪效果步骤
int nStep = 0;



// 此函数在呈现上下文中进行任何必要的初始化。.
// 这是第一次做任何与opengl相关的任务。
void SetupRC()
{
    // 灰色的背景
    glClearColor(0.7f, 0.7f, 0.7f, 1.0f );
    shaderManager.InitializeStockShaders();
    glEnable(GL_DEPTH_TEST);
    //设置变换管线以使用两个矩阵堆栈
    transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
    //设置观察者的位置
    cameraFrame.MoveForward(-15.0f);

    /*
     常见函数:
     void GLBatch::Begin(GLenum primitive,GLuint nVerts,GLuint nTextureUnits = 0);
      参数1:表示使用的图元
      参数2:顶点数
      参数3:纹理坐标(可选)

     //负责顶点坐标
     void GLBatch::CopyVertexData3f(GLFloat *vNorms);

     //结束,表示已经完成数据复制工作
     void GLBatch::End(void);


     */
    //定义一些点,三角形形状。

    GLfloat vCoast[9] = {
        3,3,0,0,3,0,3,0,0

    };

    //用点的形式
    pointBatch.Begin(GL_POINTS, 3);
    pointBatch.CopyVertexData3f(vCoast);
    pointBatch.End();

    //通过线的形式
    lineBatch.Begin(GL_LINES, 3);
    lineBatch.CopyVertexData3f(vCoast);
    lineBatch.End();

    //通过线段的形式
    lineStripBatch.Begin(GL_LINE_STRIP, 3);
    lineStripBatch.CopyVertexData3f(vCoast);
    lineStripBatch.End();

    //通过线环的形式
    lineLoopBatch.Begin(GL_LINE_LOOP, 3);
    lineLoopBatch.CopyVertexData3f(vCoast);
    lineLoopBatch.End();

//    通过三角形创建金字塔
    GLfloat vPyramid[12][3] = {
        -2.0f, 0.0f, -2.0f,
        2.0f, 0.0f, -2.0f,
        0.0f, 4.0f, 0.0f,

        2.0f, 0.0f, -2.0f,
        2.0f, 0.0f, 2.0f,
        0.0f, 4.0f, 0.0f,

        2.0f, 0.0f, 2.0f,
        -2.0f, 0.0f, 2.0f,
        0.0f, 4.0f, 0.0f,

        -2.0f, 0.0f, 2.0f,
        -2.0f, 0.0f, -2.0f,
        0.0f, 4.0f, 0.0f

    };

//    GLfloat vPyramid[12][3] = {
//        -4.0f, 0.0f, -4.0f,
//        4.0f, 0.0f, -4.0f,
//        0.0f, 8.0f, 0.0f,
//
//        4.0f, 0.0f, -4.0f,
//        4.0f, 0.0f, 4.0f,
//        0.0f, 8.0f, 0.0f,
//
//        4.0f, 0.0f, 4.0f,
//        -4.0f, 0.0f, 4.0f,
//        0.0f, 8.0f, 0.0f,
//
//        -4.0f, 0.0f, 4.0f,
//        -4.0f, 0.0f, -4.0f,
//        0.0f, 8.0f, 0.0f};

    //GL_TRIANGLES 每3个顶点定义一个新的三角形
    triangleBatch.Begin(GL_TRIANGLES, 12);
    triangleBatch.CopyVertexData3f(vPyramid);
    triangleBatch.End();


    // 三角形扇形--六边形
    GLfloat vPoints[100][3];
    int nVerts = 0;
    //半径
    GLfloat r = 3.0f;
    //原点(x,y,z) = (0,0,0);
    vPoints[nVerts][0] = 0.0f;
    vPoints[nVerts][1] = 0.0f;
    vPoints[nVerts][2] = 0.0f;


    //M3D_2PI 就是2Pi 的意思,就一个圆的意思。 绘制圆形
    for(GLfloat angle = 0; angle < M3D_2PI; angle += M3D_2PI / 6.0f) {

        //数组下标自增(每自增1次就表示一个顶点)
        nVerts++;
        /*
         弧长=半径*角度,这里的角度是弧度制,不是平时的角度制
         既然知道了cos值,那么角度=arccos,求一个反三角函数就行了
         */
        //x点坐标 cos(angle) * 半径
        vPoints[nVerts][0] = float(cos(angle)) * r;
        //y点坐标 sin(angle) * 半径
        vPoints[nVerts][1] = float(sin(angle)) * r;
        //z点的坐标
        vPoints[nVerts][2] = -0.5f;
    }

    // 结束扇形 前面一共绘制7个顶点(包括圆心)
    //添加闭合的终点
    //课程添加演示:屏蔽177-180行代码,并把绘制节点改为7.则三角形扇形是无法闭合的。
    nVerts++;
    vPoints[nVerts][0] = r;
    vPoints[nVerts][1] = 0;
    vPoints[nVerts][2] = 0.0f;

    // 加载!
    //GL_TRIANGLE_FAN 以一个圆心为中心呈扇形排列,共用相邻顶点的一组三角形
    triangleFanBatch.Begin(GL_TRIANGLE_FAN, 8);
    triangleFanBatch.CopyVertexData3f(vPoints);
    triangleFanBatch.End();

    //三角形条带,一个小环或圆柱段
    //顶点下标
    int iCounter = 0;
    //半径
    GLfloat radius = 3.0f;
    //从0度~360度,以0.3弧度为步长
    for(GLfloat angle = 0.0f; angle <= (2.0f*M3D_PI); angle += 0.3f)
    {
        //或许圆形的顶点的X,Y
        GLfloat x = radius * sin(angle);
        GLfloat y = radius * cos(angle);

        //绘制2个三角形(他们的x,y顶点一样,只是z点不一样)
        vPoints[iCounter][0] = x;
        vPoints[iCounter][1] = y;
        vPoints[iCounter][2] = -0.5;
        iCounter++;

        vPoints[iCounter][0] = x;
        vPoints[iCounter][1] = y;
        vPoints[iCounter][2] = 0.5;
        iCounter++;
    }

    // 关闭循环
    printf("三角形带的顶点数:%d\n",iCounter);
    //结束循环,在循环位置生成2个三角形
    vPoints[iCounter][0] = vPoints[0][0];
    vPoints[iCounter][1] = vPoints[0][1];
    vPoints[iCounter][2] = -0.5;
    iCounter++;

    vPoints[iCounter][0] = vPoints[1][0];
    vPoints[iCounter][1] = vPoints[1][1];
    vPoints[iCounter][2] = 0.5;
    iCounter++;

    // GL_TRIANGLE_STRIP 共用一个条带(strip)上的顶点的一组三角形
    triangleStripBatch.Begin(GL_TRIANGLE_STRIP, iCounter);
    triangleStripBatch.CopyVertexData3f(vPoints);
    triangleStripBatch.End();
}



void DrawWireFramedBatch(GLBatch* pBatch)
{
    /*------------画绿色部分----------------*/
    /* GLShaderManager 中的Uniform 值——平面着色器
     参数1:平面着色器
     参数2:运行为几何图形变换指定一个 4 * 4变换矩阵
          --transformPipeline 变换管线(指定了2个矩阵堆栈)
     参数3:颜色值
    */
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vGreen);
    pBatch->Draw();

    /*-----------边框部分-------------------*/
    /*
        glEnable(GLenum mode); 用于启用各种功能。功能由参数决定
        参数列表:http://blog.csdn.net/augusdi/article/details/23747081
        注意:glEnable() 不能写在glBegin() 和 glEnd()中间
        GL_POLYGON_OFFSET_LINE  根据函数glPolygonOffset的设置,启用线的深度偏移
        GL_LINE_SMOOTH          执行后,过虑线点的锯齿
        GL_BLEND                启用颜色混合。例如实现半透明效果
        GL_DEPTH_TEST           启用深度测试 根据坐标的远近自动隐藏被遮住的图形(材料


        glDisable(GLenum mode); 用于关闭指定的功能 功能由参数决定

     */

    //画黑色边框
    glPolygonOffset(-1.0f, -1.0f);// 偏移深度,在同一位置要绘制填充和边线,会产生z冲突,所以要偏移
    glEnable(GL_POLYGON_OFFSET_LINE);

    // 画反锯齿,让黑边好看些
    glEnable(GL_LINE_SMOOTH);
    glEnable(GL_BLEND);
    glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

    //绘制线框几何黑色版 三种模式,实心,边框,点,可以作用在正面,背面,或者两面
    //通过调用glPolygonMode将多边形正面或者背面设为线框模式,实现线框渲染
    glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
    //设置线条宽度
    glLineWidth(2.5f);

    /* GLShaderManager 中的Uniform 值——平面着色器
     参数1:平面着色器
     参数2:运行为几何图形变换指定一个 4 * 4变换矩阵
         --transformPipeline.GetModelViewProjectionMatrix() 获取的
          GetMatrix函数就可以获得矩阵堆栈顶部的值
     参数3:颜色值(黑色)
     */

    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);
    pBatch->Draw();

    // 复原原本的设置
    //通过调用glPolygonMode将多边形正面或者背面设为全部填充模式
    glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);
    glDisable(GL_POLYGON_OFFSET_LINE);
    glLineWidth(1.0f);
    glDisable(GL_BLEND);
    glDisable(GL_LINE_SMOOTH);


}



// 召唤场景
void RenderScene(void)
{
    // Clear the window with current clearing color
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    //压栈
    modelViewMatrix.PushMatrix();
    M3DMatrix44f mCamera;
    cameraFrame.GetCameraMatrix(mCamera);

    //矩阵乘以矩阵堆栈的顶部矩阵,相乘的结果随后简存储在堆栈的顶部
    modelViewMatrix.MultMatrix(mCamera);

    M3DMatrix44f mObjectFrame;
    //只要使用 GetMatrix 函数就可以获取矩阵堆栈顶部的值,这个函数可以进行2次重载。用来使用GLShaderManager 的使用。或者是获取顶部矩阵的顶点副本数据
    objectFrame.GetMatrix(mObjectFrame);

    //矩阵乘以矩阵堆栈的顶部矩阵,相乘的结果随后简存储在堆栈的顶部
    modelViewMatrix.MultMatrix(mObjectFrame);

    /* GLShaderManager 中的Uniform 值——平面着色器
     参数1:平面着色器
     参数2:运行为几何图形变换指定一个 4 * 4变换矩阵
     --transformPipeline.GetModelViewProjectionMatrix() 获取的
     GetMatrix函数就可以获得矩阵堆栈顶部的值
     参数3:颜色值(黑色)
     */
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);

    switch(nStep) {
        case 0:
            //设置点的大小
            glPointSize(4.0f);
            pointBatch.Draw();
            glPointSize(1.0f);
            break;
        case 1:
            //设置线的宽度
            glLineWidth(2.0f);
            lineBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 2:
            glLineWidth(2.0f);
            lineStripBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 3:
            glLineWidth(2.0f);
            lineLoopBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 4:
            //给三角形添加边框便于区别
            DrawWireFramedBatch(&triangleBatch);
            break;
        case 5:
            DrawWireFramedBatch(&triangleStripBatch);
            break;
        case 6:
            DrawWireFramedBatch(&triangleFanBatch);
            break;
    }

    //还原到以前的模型视图矩阵(单位矩阵)
    modelViewMatrix.PopMatrix();

    // 进行缓冲区交换
    glutSwapBuffers();
}


//特殊键位处理(上、下、左、右移动)
void SpecialKeys(int key, int x, int y)
{

    if(key == GLUT_KEY_UP)
        //围绕一个指定的X,Y,Z轴旋转。
        objectFrame.RotateWorld(m3dDegToRad(-5.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_DOWN)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_LEFT)
        objectFrame.RotateWorld(m3dDegToRad(-5.0f), 0.0f, 1.0f, 0.0f);

    if(key == GLUT_KEY_RIGHT)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 0.0f, 1.0f, 0.0f);

    glutPostRedisplay();
}




//根据空格次数。切换不同的“窗口名称”
void KeyPressFunc(unsigned char key, int x, int y)
{
    if(key == 32)
    {
        nStep++;

        if(nStep > 6)
            nStep = 0;
    }

    switch(nStep)
    {
        case 0:
            glutSetWindowTitle("GL_POINTS");
            break;
        case 1:
            glutSetWindowTitle("GL_LINES");
            break;
        case 2:
            glutSetWindowTitle("GL_LINE_STRIP");
            break;
        case 3:
            glutSetWindowTitle("GL_LINE_LOOP");
            break;
        case 4:
            glutSetWindowTitle("GL_TRIANGLES");
            break;
        case 5:
            glutSetWindowTitle("GL_TRIANGLE_STRIP");
            break;
        case 6:
            glutSetWindowTitle("GL_TRIANGLE_FAN");
            break;
    }

    glutPostRedisplay();
}


// 窗口已更改大小,或刚刚创建。无论哪种情况,我们都需要
// 使用窗口维度设置视口和投影矩阵.
void ChangeSize(int w, int h)
{
    glViewport(0, 0, w, h);
    //创建投影矩阵,并将它载入投影矩阵堆栈中

    //参数1:垂直方向上的视场角度
    //参数2:视口纵横比 = w/h
    //参数3:近裁剪面距离
    //参数4:远裁剪面距离
    viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 500.0f);
    //重置投影矩阵堆栈并将通过viewFrustum获取的投影矩阵压栈
    projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

    //重置模型矩阵堆栈(会自动压栈一个单元矩阵)
    modelViewMatrix.LoadIdentity();
}


int main(int argc, char* argv[])
{
    gltSetWorkingDirectory(argv[0]);
    glutInit(&argc, argv);
    //申请一个颜色缓存区、深度缓存区、双缓存区、模板缓存区
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_STENCIL);
    //设置window 的尺寸
    glutInitWindowSize(800, 600);
    //创建window的名称
    glutCreateWindow("GL_POINTS");
    //注册回调函数(改变尺寸)
    glutReshapeFunc(ChangeSize);
    //点击空格时,调用的函数
    glutKeyboardFunc(KeyPressFunc);
    //特殊键位函数(上下左右)
    glutSpecialFunc(SpecialKeys);
    //显示函数
    glutDisplayFunc(RenderScene);

    //判断一下是否能初始化glew库,确保项目能正常使用OpenGL 框架
    GLenum err = glewInit();
    if (GLEW_OK != err) {
        fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
        return 1;
    }

    //绘制
    SetupRC();

    //runloop运行循环
    glutMainLoop();
    return 0;
}
