一. 背景
在蚂蚁集团智能监控领域，时序异常检测是极重要一环，异常检测落地中，业务方参考业界标准输出 Metrics 指标数据，监控不同业务、应用、接口、集群的各项指标，包含 Metrics 指标（总量、失败量、耗时等）和系统服务指标（CPU、MEM、DISK、JVM、IO 等）。早期的时序异常检测是由 SRE 结合长期运维经验通过配置专家规则来完成，随着 AI 技术的普及，异常检测逐步 AI 化，在现实场景中，AI 算法常常面临如下挑战：
- 每日不同时段，业务时序曲线呈现不同的局部均值/方差特性；
- 特殊日期如大型节假日、大促日，时序数据与日常差异巨大，甚至与往年同期也存在不小差异；
- 每日或间隔几日固定时间段中随机时刻发生的偏定时事件；
- 海量监控业务，很难针对单独指标一一建模；

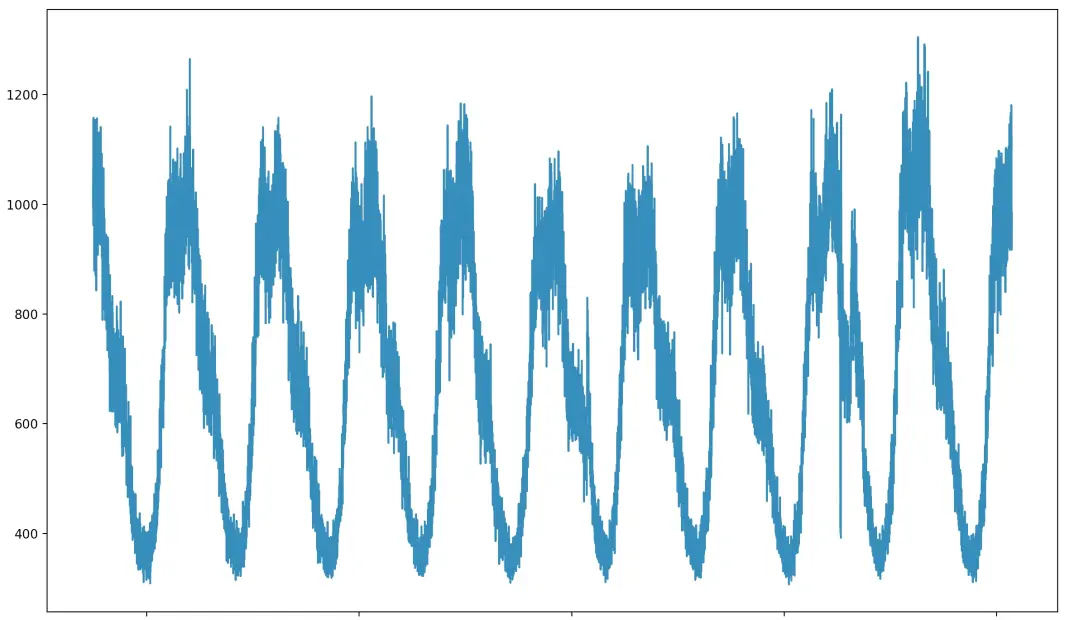

下图是一组耗时指标时序数据，按分钟采样，存在明显日周期性，在每日不同时段，均值/方差差异明显；凭专家经验按时间段强行设置阈值，难度大准确度低；使用回归模型拟合数据分布，精度高，但难以泛用到其他指标。
图1 耗时时序曲线
本文基于 CNN 神经网络方向进行了一些探索，在保证检测准确率与召回率的同时，也能保证模型有较好的泛用性。
二. 算法调研

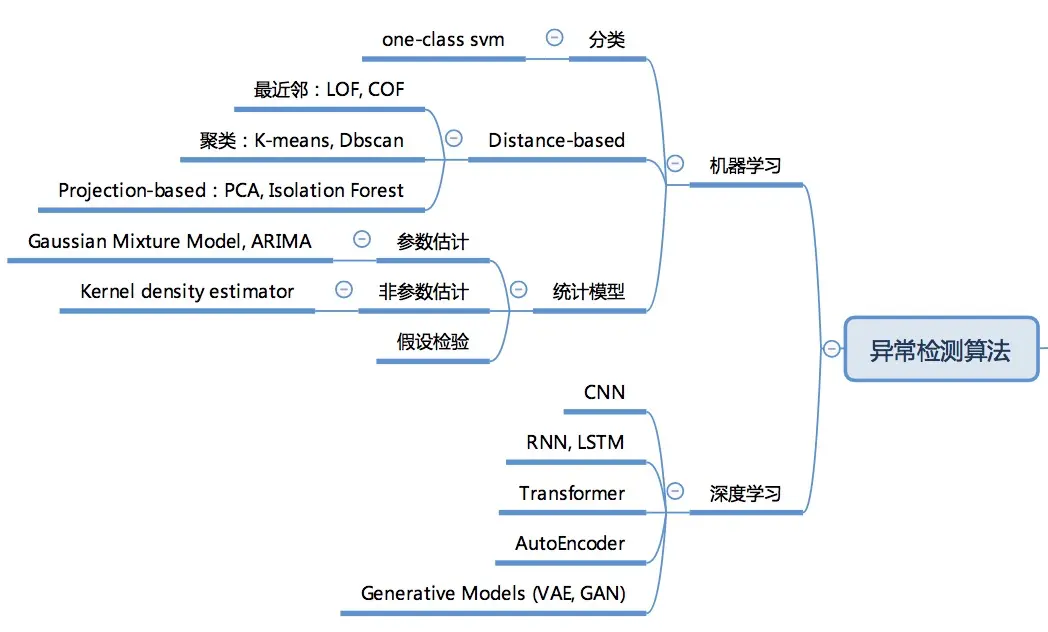

下图整理出部分时序数据异常检测涉及算法，这里不一一详述，有兴趣自行查询相关算法原理。
图2 异常检测相关算法
从是否依赖标注训练样本的角度看，算法主要分为有监督和无监督两个方向（半监督这里就不介绍了）。无监督算法免去了标注样本耗费的大量人力，适合冷启动，但最终还需算法开发人员持续调参去寻找最优分类决策平面，在调参过程中还需兼顾不同监控业务的自身特点；有监督算法则相反，但往往模型可解释性较差，日常运维中用户会经常询问：为啥告警/为啥没告警，运维人员这时可能会风中凌乱，同时不同业务 owner 对异常评判的标准是存在差异的，如果不能在异常评判的标准上达成一致，使用有监督算法往往需为不同的评判标准维护多套样本集。
CNN 的卷积层在提取异常波形特征上有明显的优势，复杂度合适的全连接层理论上也可拟合出所有的非线性关系；还有一点，网络结构的设计是一件灵活的工作，算法工程师有较大的发挥空间，而非仅仅涉及调参。
三. 算法原理
此章从特征工程，样本增强，神经网络设计三部分介绍基于 CNN 模型方案，还是以耗时指标为例进行说明。
3.1 特征工程
不同样本的均值/方差/趋势差异明显，需要将原始时序数据映射到统一量纲的空间。
模型原始输入为5组输入通道：
- 当日数据： 前 n 分钟到当前预测时间点时序数据；
- 同比数据（前1天）：1天前当前时刻为参考点，前 n 分钟到后 m 分钟内时序数据；
- 同比数据（前2天）：2天前当前时刻为参考点，前 n 分钟到后 m 分钟内时序数据；
- 同比数据（前7天）：7天前当前时刻为参考点，前 n 分钟到后 m 分钟内时序数据；
- 同比数据（前14天）：14天前当前时刻为参考点，前 n 分钟到后 m 分钟内时序数据；
同比数据时段选择前 n 分钟到后 m 分钟，是因为某些周期性事件并非在一个固定时间点发生，而是在一个固定时间段中随机取值。在作者实践中 n=60，m=30。
主要解决问题：
- 消除了不同日期时序数据水位差异带来的影响；
- 消除了不同日期时序数据抖动幅度差异带来的影响；
- 消除了不同指标的值域范围差异带来的影响；
整个数据处理流程按如下几环节顺序进行。

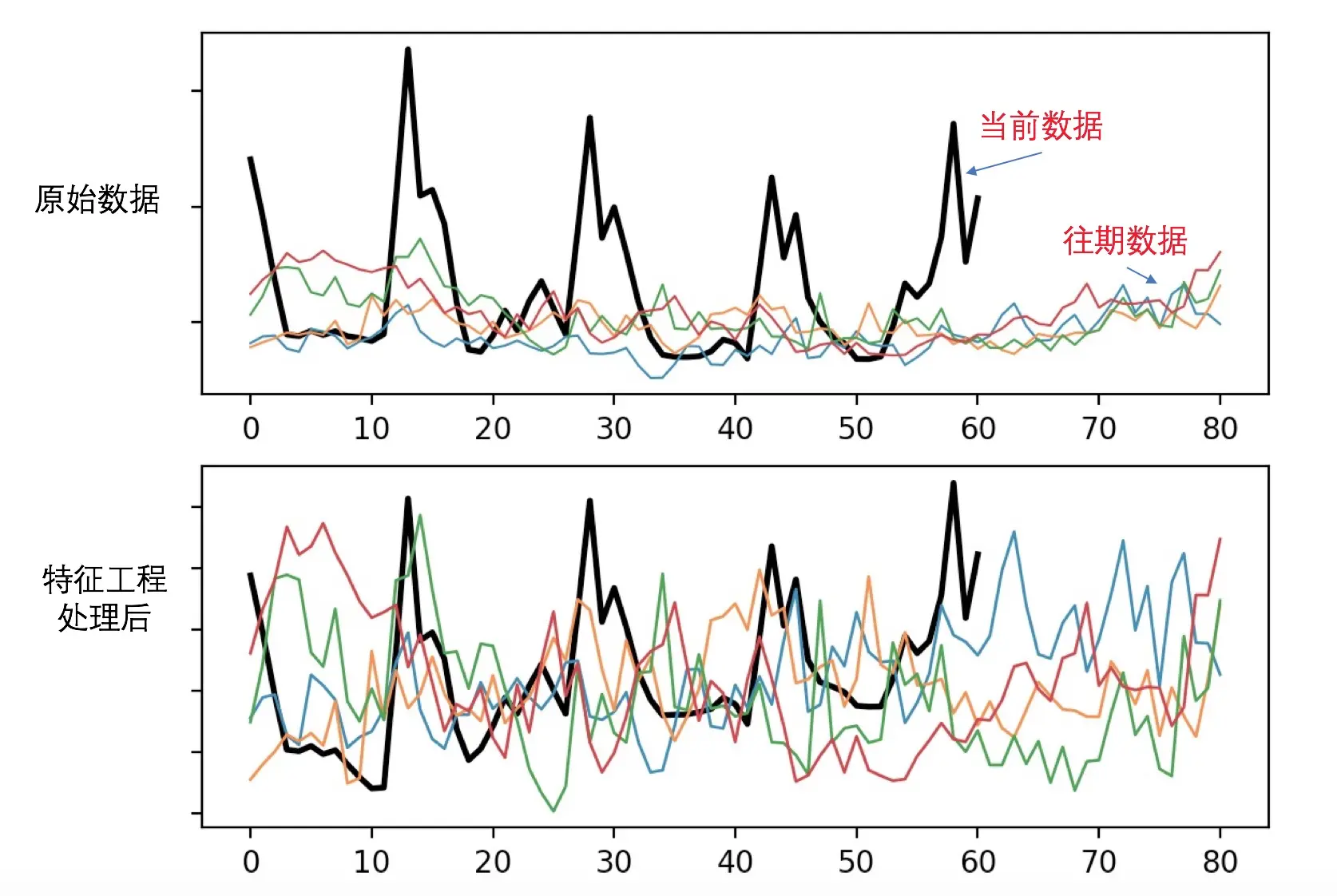

3.1.1 方差标准化
方差体现了时序数据在统计时段内的抖动剧烈程度，在真实样本中，当日方差与往期同比时段方差可能存在较大差异，如果不做标准化处理，会导致抖动剧烈的时序数据很容易产生误报。
图3 处理前后对比

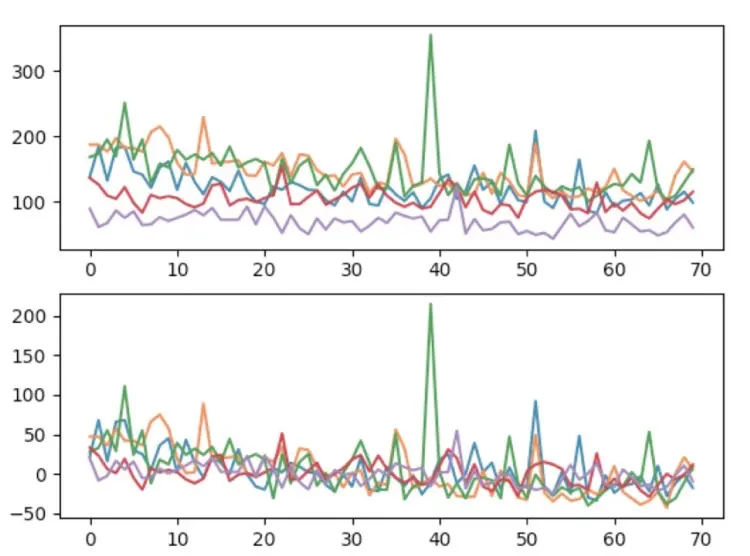

3.1.2 去均值
均值体现了时序数据在统计时段内水位，在真实样本中，当日均值与往期同比时段均值是不相等的，需要对齐水位。对每组输入通道中时序数据取中位数，以中位数为0点进行平移，注意是中位数不是统计均值。
图4 处理前后对比

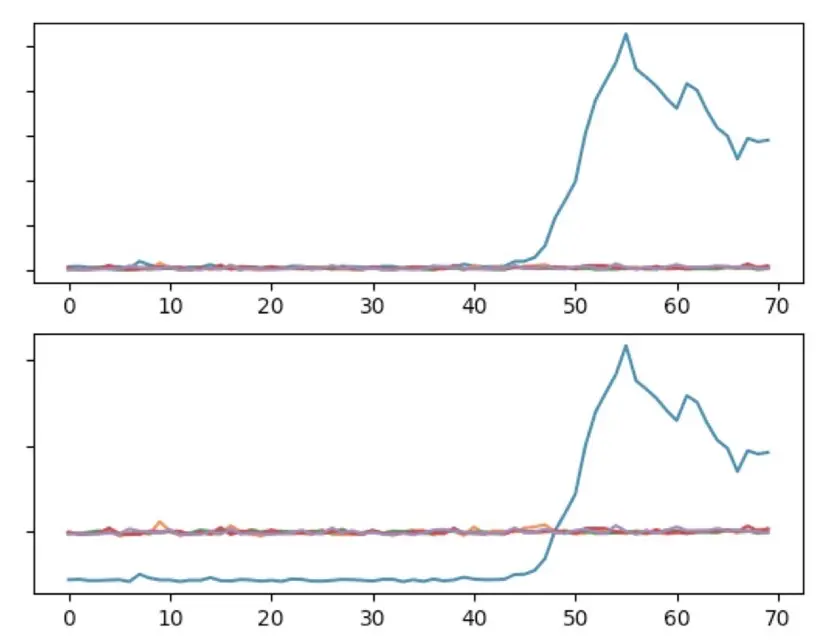

关于为何使用中位数，而不使用统计均值，使用均值会出现下图所示问题，没达到对齐效果。
图5 中位数和统计均值差异

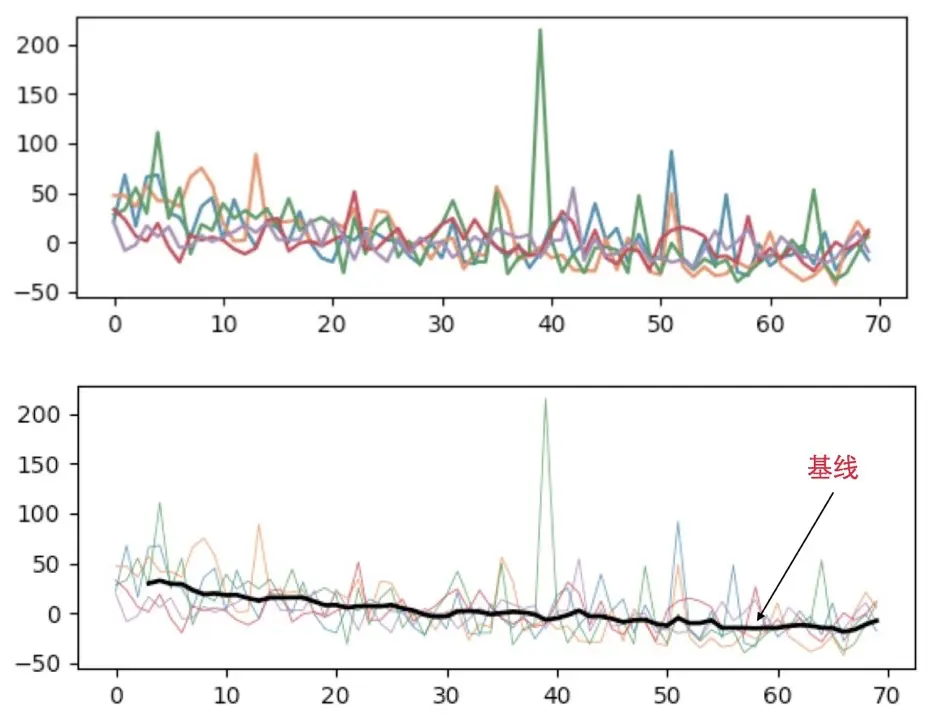

3.1.3 提取趋势基线
滑动平均，滚动窗口提取参考时段内的趋势基线，需要对窗口内数据集进行一定比率的去噪。
图6 提取趋势基线

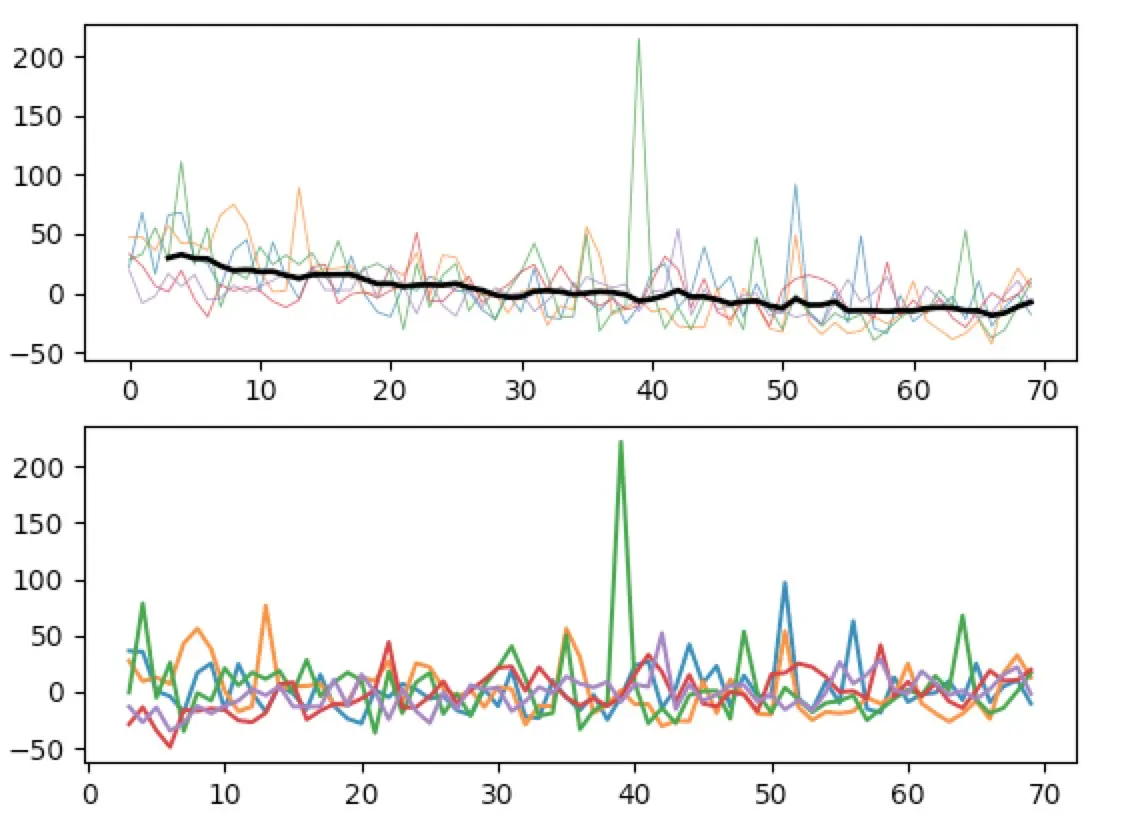

3.1.4 去趋势
做个简单的映射操作，真实值-趋势基线值，提取出去趋势后的残差时序。
图7 去趋势

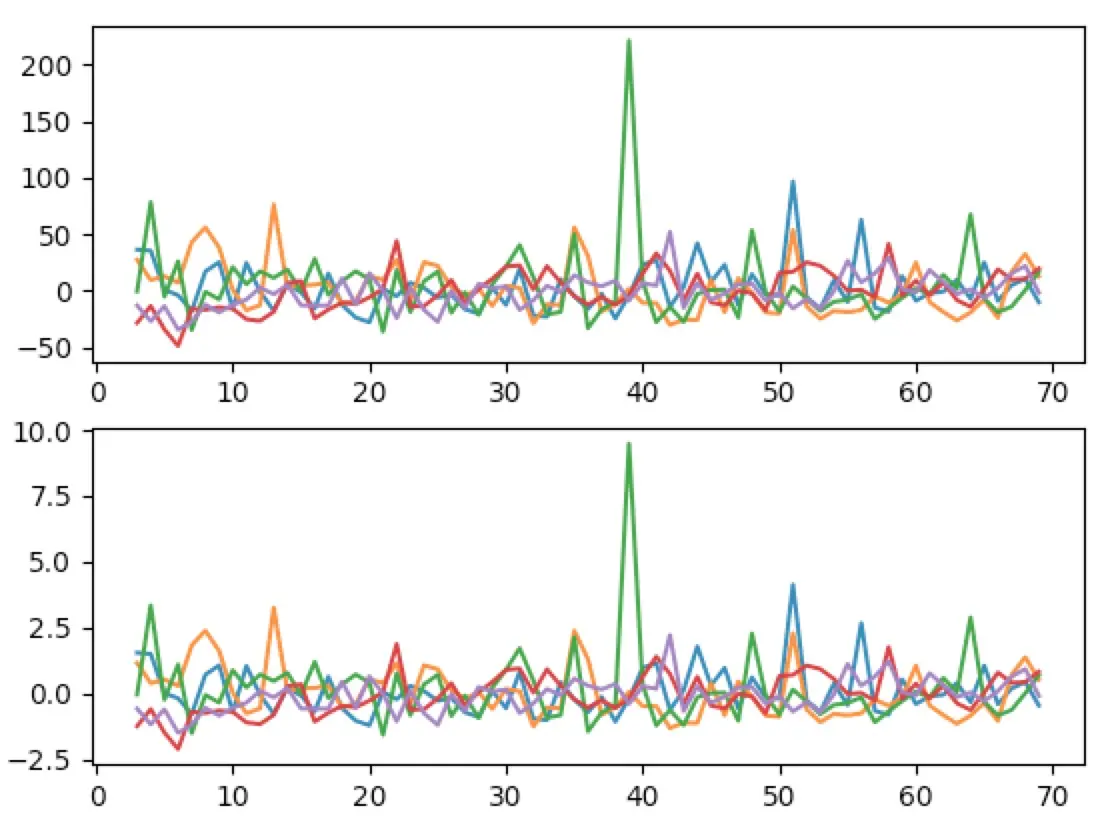

3.1.5 标准化
对残差时序做一个标准化操作。
图8 标准化
3.1.6 数据截取
通过上述几个步骤，将当日与往期共5个通道时序数据映射到了新的空间；在进行异常检测时，由于只需检测当前时刻是否异常，所以送入神经网络的当日时序输入只需截取最近 c 分钟即可，在作者实践中，c=7。
3.2 数据增强
模型训练前，可以做适量的数据增强，不仅能提升模型泛用性，还能在训练收敛过程中更容易提取到异常波形特征，对准确/召回率有比较大的提升。数据增强在特征工程之后。

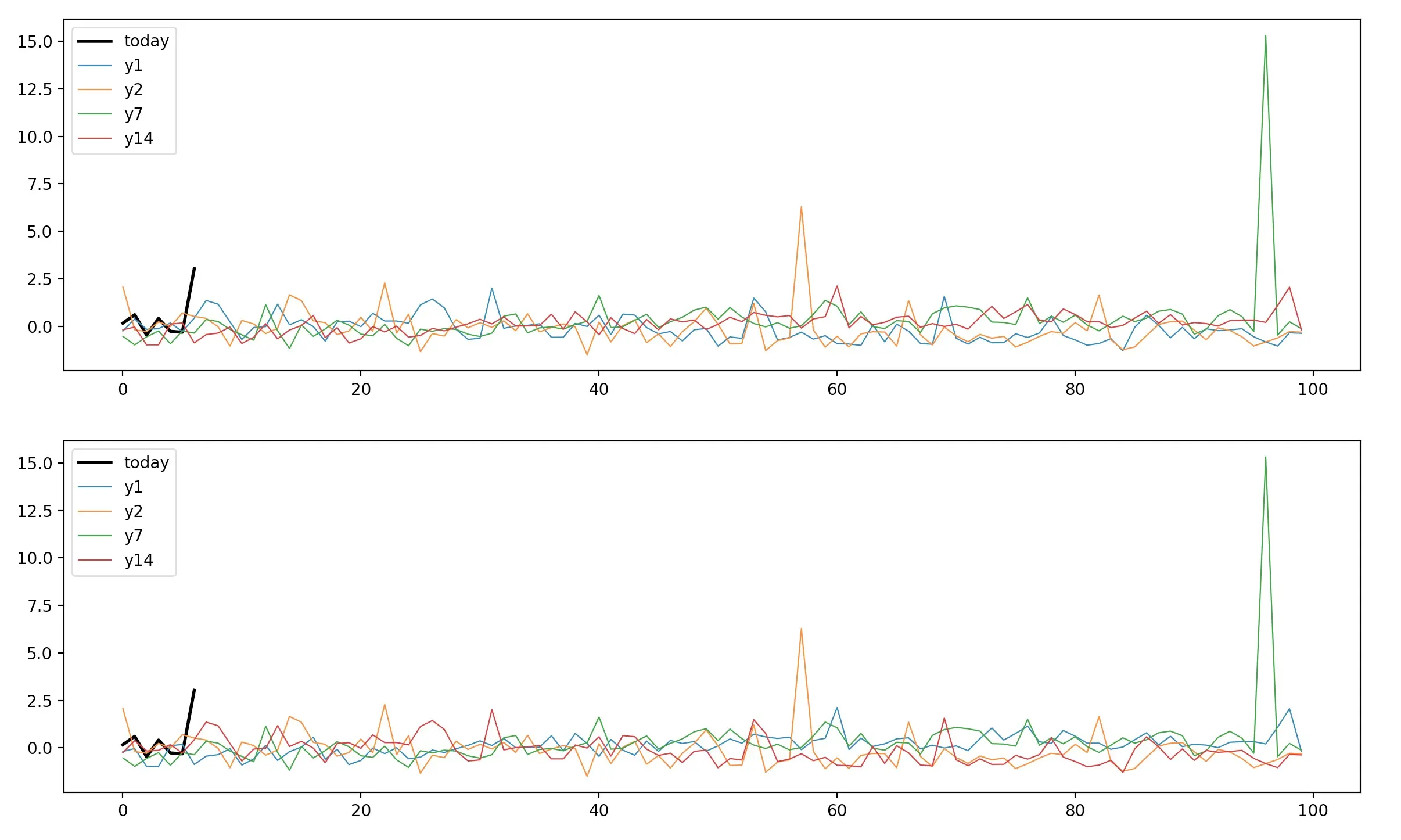

- 交换往期参考日输入通道的数据，如下例中就交换了 y7 和 y14 通道的输入；
图9 交换通道输入

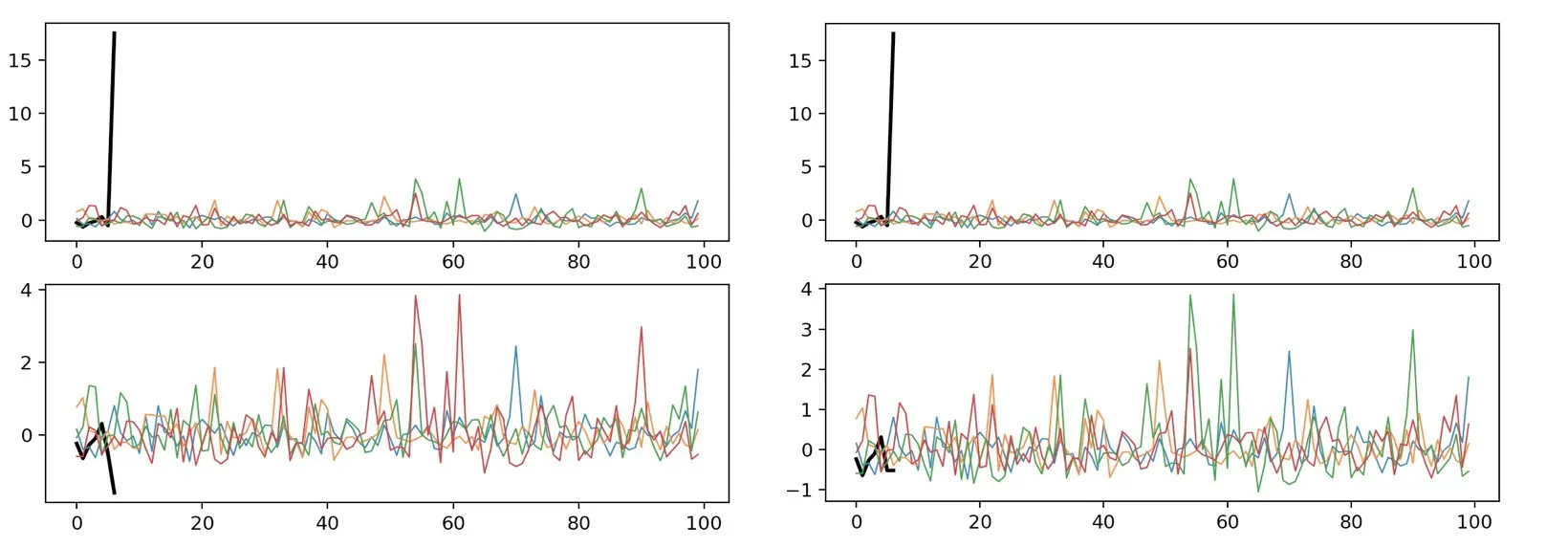

- 修改异常样本当前时刻值，随机设置到指定阈值之下，把一个异常样本变成一个正常样本；
图10 修改当前时刻值

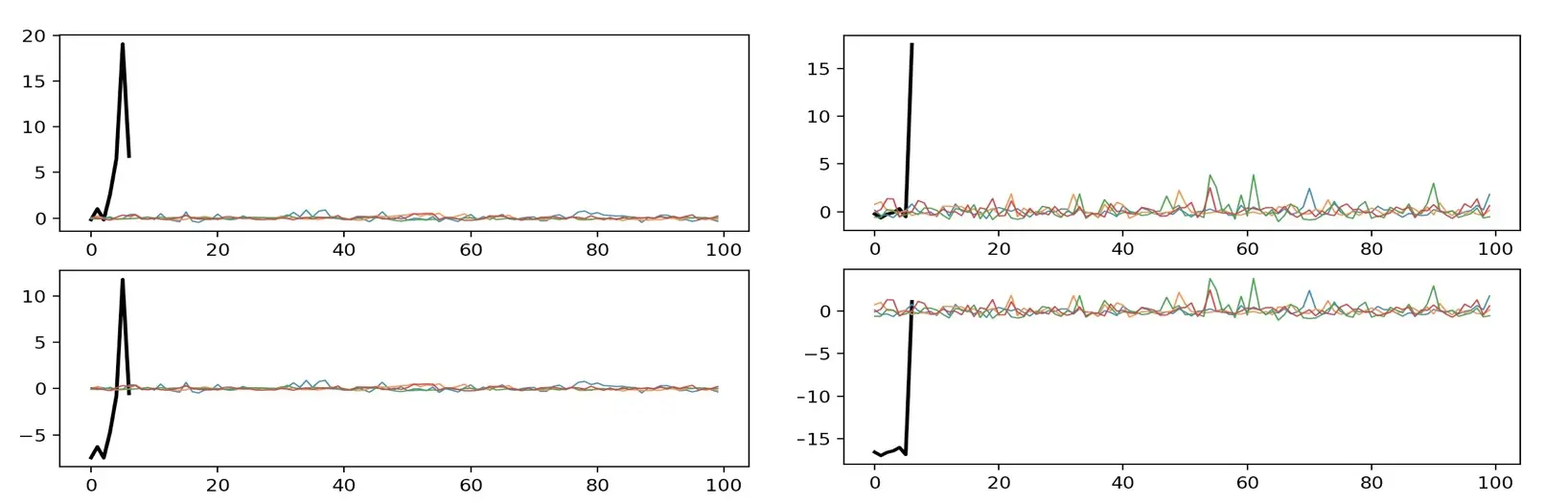

- 修改异常样本中当日输入通道的向量，向量整体做大尺度负向平移，把一个异常样本变成一个正常样本；
图11 修改当天输入向量

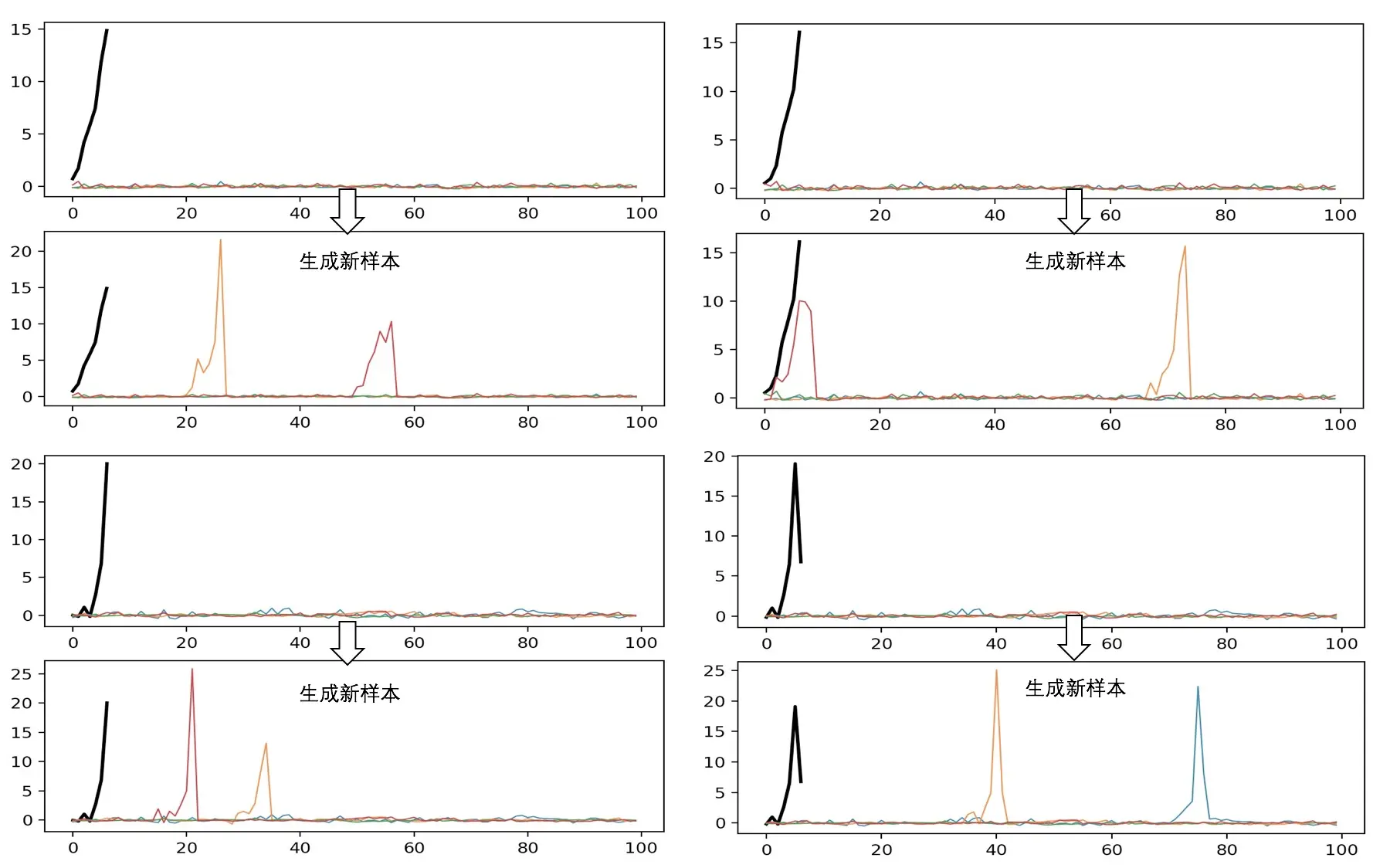

- 模拟周期事件，随机抽取几个往期通道，在输入时序中生成与今日异常波形相似的数据；
图12 模拟周期事件
3.3 神经网络设计
相比于复杂的图像识别，异常波形的图像特征要简单的多，在满足准召率的前提下，尽可能用更少的隐层，更少的参数去解决问题，模型结构中有2个关键点：
- 每个输入通道共享相同卷积层，因为每个通道需提取的波形特征是一致的，共享卷积层可以节约计算性能；
- MaxPool 层实质对每个通道做的是一个取向量最大元素操作，所以不管 Input 层输入向量长度如何变化，MaxPool 层输出数据结构都是固定的，所以在模型做预测时，输入通道是可灵活输入不同的长度时序数据；

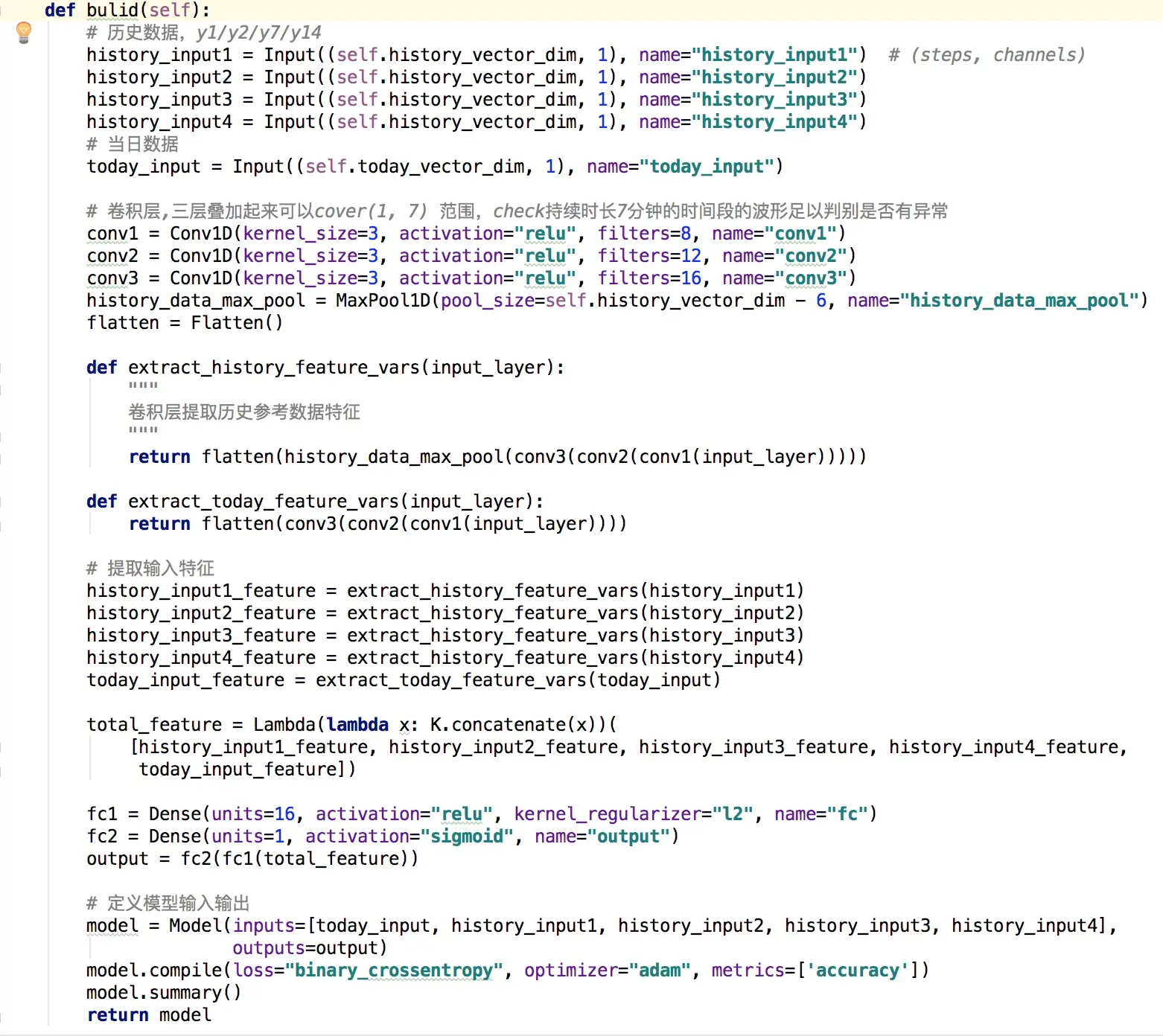

模型 Keras 定义代码：

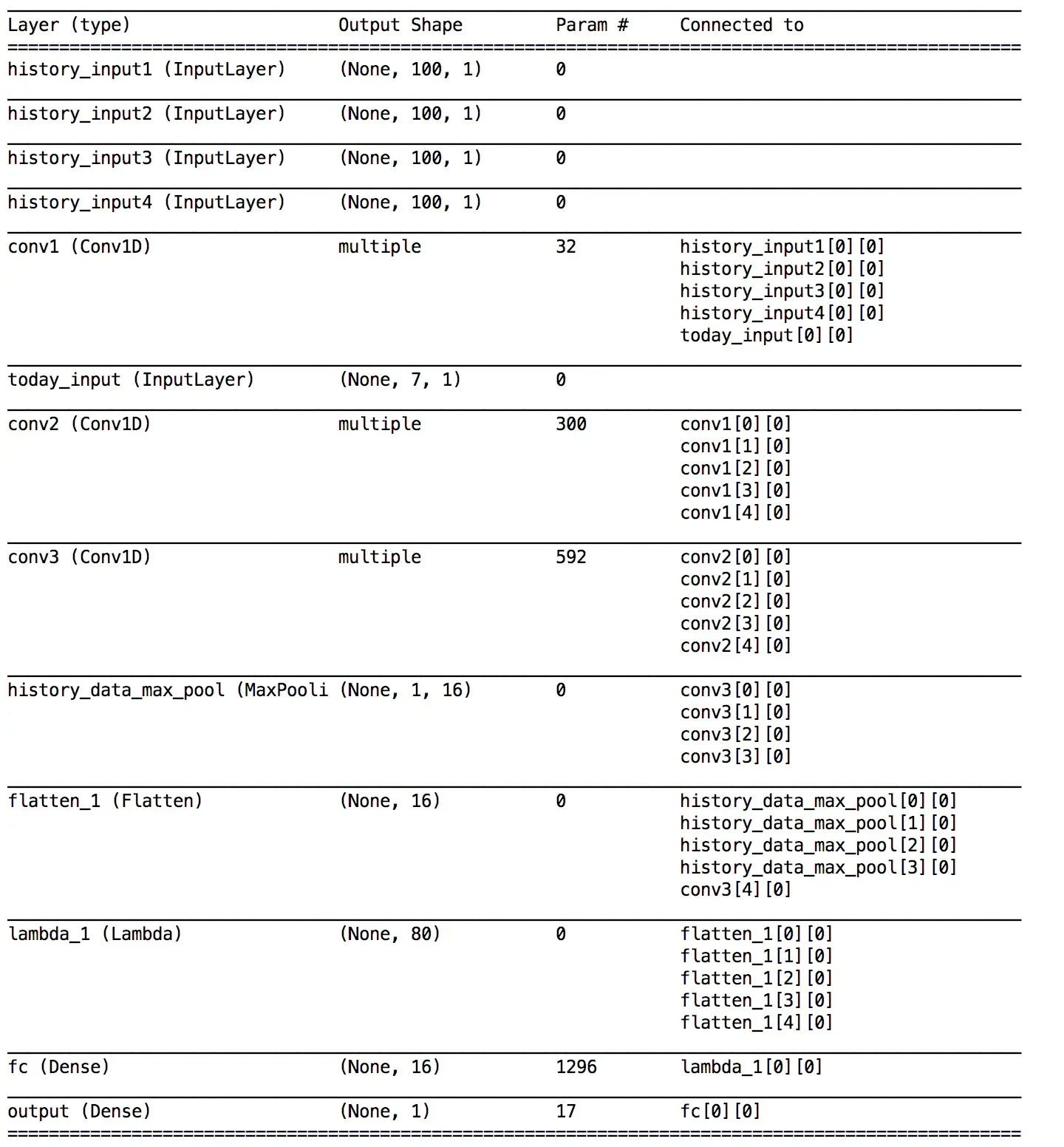

模型结构打印：
图13 网络结构
四. 效果评估
4.1 标注样本集评估结果

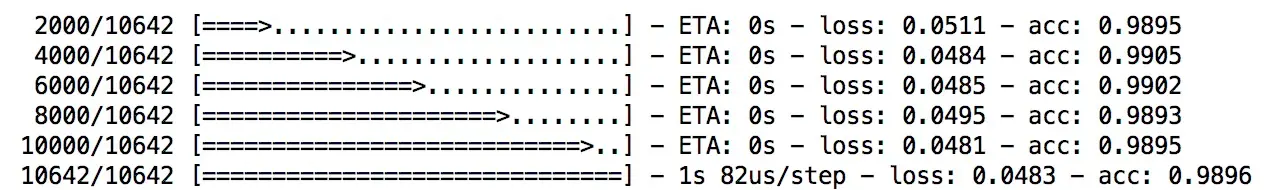

当前在 10000+ 训练样本集上准确率可达 98.9%，因为打标数据中有一些模棱两可的标注数据，不同的业务人员判断很难达到统一，通过提高模型复杂度去强行拟合训练样本集，这样可能会影响模型的泛用性。
4.1 线上预测评估结果
最近一期评审数据：准确78%，召回96%，误报主要原因分析：
- 部分业务人员判定持续时间较短的毛刺为误报，但训练样本集中是存在这种毛刺异常标注，可以添加一条简单的后置规则对异常持续时长进行过滤；
- 在当日原始输入为1小时左右的时长跨度中，异常波形较明显，但拉长时轴，在更长的时间跨度下看涨跌幅度正常；可以通过给原始输入更久时序数据减少此类误报，或者基于历史数据离线统计出一些合适的最小涨跌阈值进行过滤；
- 小数据/稀疏数据模型表现较差；
- 周期性差，当日走势和历史差异极大；

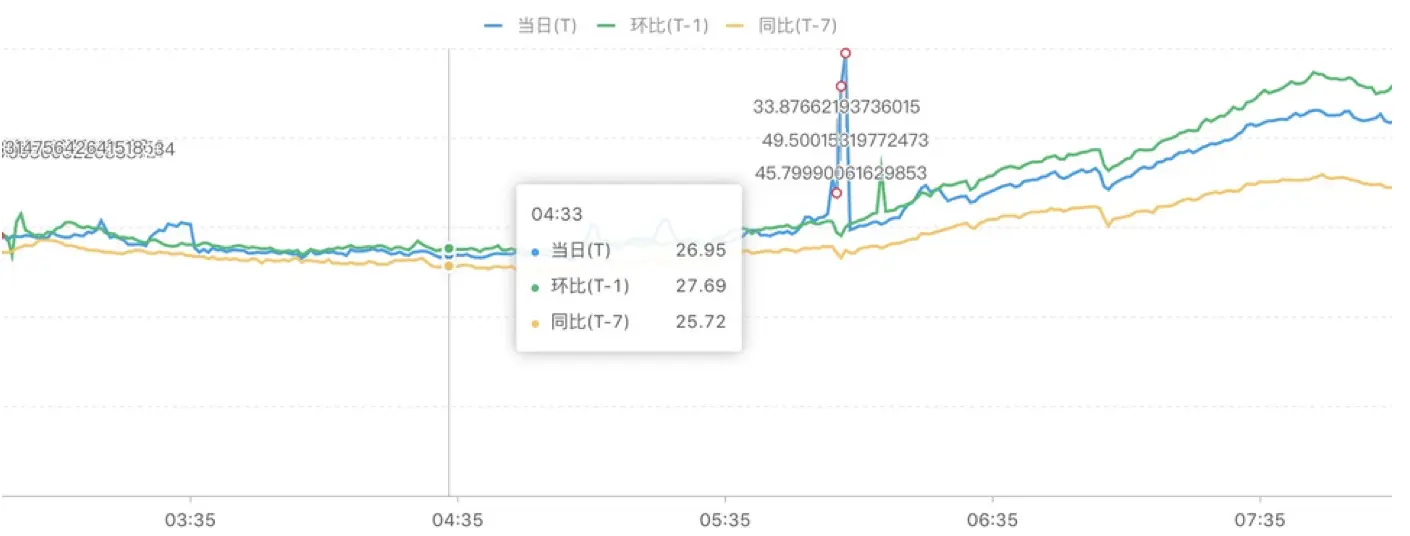

一些发现的异常，红色为异常点。
图14 检测的异常
五. 当前面临的一些问题和思考
随着接入的监控业务不断增多，不同的业务间，我们发现异常标准定义很难达到完全统一，业务人员 A 认可的异常在业务人员 B 眼中是正常现象，这意味着使用有监督方案需要维护多份训练集，这在实际操作中是不太现实的。同时这种方案在实时预测时会产生大量时序数据查询请求，需要平台强力支持。在我们的实际探索中，发现单一的算法解决不了所有问题，不同算法都有其优势及不足，都有其契合及尴尬的场景，合适的方法才是最好的方法。
