Android矢量图动画：每人送一辆掘金牌小黄车

看完本文，每人送一台小黄车，掘金牌的~

不得不说，矢量图在项目中用得少之又少，却很香！可缩放矢量图形（SVG）是一套语法规范，常在前端中使用，而VectorDrawable（Android中的矢量图）只实现了SVG的部分语法。使用VectorDrawable代替位图可以减小 APK 的大小，因为可以针对不同的屏幕密度调整同一文件的大小，而不会降低图片质量，同时可以实现一些复制的效果图。

可以从下面两个地方获得常用矢量图：

IconFont
Android Stuido 自带的Vector Asset Studio工具

「Android版本兼容问题」

由于兼容低版本问题，导致矢量图得不到推广吧？但是现在大多数手机系统都Android 5.0起步了吧。

矢量图VectorDrawable仅支持到Android 4.4,通过支持库可最低支持到Android 2.1。

矢量图动画AnimatedVectorDrawable仅支持到Android 5.0,通过支持库最低支持到Android 3.0。 「Gralde配置」

    android {
      defaultConfig {
        vectorDrawables.useSupportLibrary = true
      }
    }

    dependencies {
      //需要 Android 支持库 23.2 或更高版本以及 Android Plugin for Gradle 2.0 或更高版本
      implementation 'com.android.support:appcompat-v7:23.2.0'
    }

「美图减压鉴赏：」

矢量图

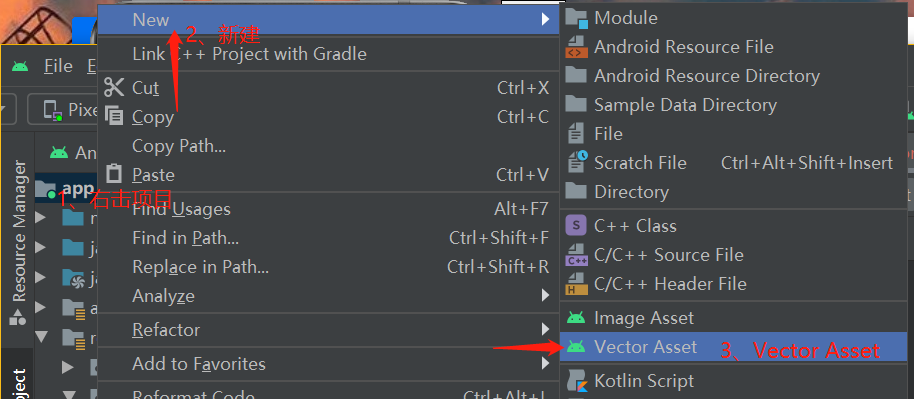

通过Android Studio的Vector Asset Studio工具来获取一张矢量图。

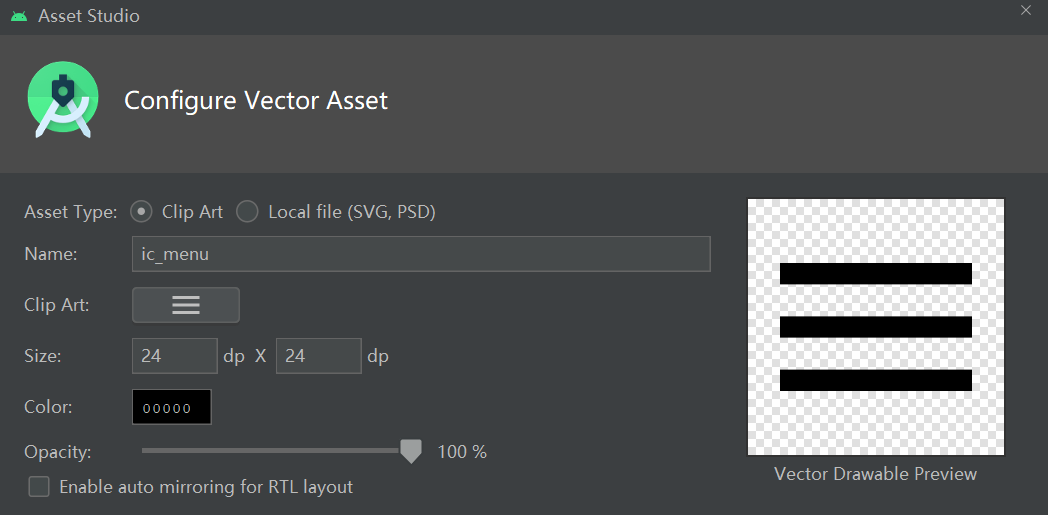

根据个人喜好配置Vector Assert。会在drawable文件夹生成资源文件，例如这里生成ic_menu.xml文件：

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="24dp"
    android:height="24dp"
    android:viewportWidth="24"
    android:viewportHeight="24"
    android:tint="?attr/colorControlNormal">
  <path
      android:fillColor="@android:color/white"
      android:pathData="M3,18h18v-2L3,16v2zM3,13h18v-2L3,11v2zM3,6v2h18L21,6L3,6z"/>
</vector>

没了解过矢量图，相信是看不懂path标签pathData属性的内容。

在vector标签设置矢量图大小,width和height属性分别为24dp。viewportWidth和viewportHeight属性表示画布的大小，表示将矢量图等分的份数，这里划分为24*24。可以理解在一张24dp*24dp的图片上有24*24个小方格，通过这些小方格，可以绘制不同图案。

path可以理解为路径，图片绘制的内容。fillColor属性表示填充颜色，pathData属性表示在图片上作画内容。

pathData属性的值是SVG的语法内容，通过下面的内容就可以了解pathData属性值的含义了。

常用命令：

「M x,y」 移动到坐标(x,y)。M3,18表示将画笔移动到坐标(3,18)
「L x,y」从当前的位置画一条直线到指定的位置（x,y）。
「H x」 画水平线到x位置。
「V y」 画垂直线到y位置。
「Z」 闭合，连接终点和起点
「A rx,ry,xRotationAnagle,radianFlag,sweepFlag,x,y」 画弧线，理解为椭圆的一部分，rx和ry表示 x轴和y轴半径，即椭圆的长短轴问题；xRotationAnagle表示x轴旋转角度(搞不明白用法)；radianFlag 0表示取小弧度，1表示取大弧度；sweepFlag 0表示逆时针，表示1顺时针画弧线；x和y弧线的终点位置，起点位置为画笔所在的地方。
「C x1,y1,x2,y2,x3,y3」 三次贝赛曲线
「S x2,y2,x,y」 光滑三次贝塞尔曲线
「Q x1,y1,x2,y2」 二次贝赛曲线
「T x,y」 映射

ps：大写表示绝对坐标，小写表示相对坐标。

对pathData标签内容进行解读：

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="24dp"
    android:height="24dp"
    android:viewportWidth="24"
    android:viewportHeight="24"
    android:tint="?attr/colorControlNormal">
  <path
      android:fillColor="@android:color/white"
      android:pathData="M3,18 h18 v-2 L3,16 v2 z M3,13 h18 v-2 L3,11 v2 z M3,6 v2 h18 L21,6 L3,6 z"/>
</vector>

M3,18 将画笔移动到坐标(3,18);

h18从坐标(3,18)到坐标(21,18)画一条水平直线;

v-2从坐标(21,18)到坐标(21,16)画一条垂直直线;

L3,16从坐标(21,18)到坐标(3,16)画一条直线;

v2从坐标(3,16)到坐标(3,18)画一条垂直直线;

z 闭合起点和终点。

到这里，最底部的直线就会画出来了，其他两条线是相同原理。

「注意事项」：不要将pathData的值抽离出来放到string.xml文件，不然在兼容5.0以下机型生成png图片，会报pathData错误。

那path标签除了pathData属性，还有哪些可用的属性呢？

`path`标签

path标签可用属性：

name：路径名称，可在其他地方引用，例如矢量图动画引用；
strokeWidth：线条宽度，单位为viewportHeight或viewportWidth中的1等分；。
strokeColor：线条颜色；
strokeAlpha：线条透明度。0f->1f；
strokeLineJoin：线条拐角的形状。圆角round、斜切尖角miter、斜角bevel，例如正方形的四个角；
strokeLineCap：线条线帽形状。圆角round、正方形square、臂butt；
strokeMiterLimit：斜线miter与strokeWidth的比例上限。如果比例值超过这个值，不再显示尖角而是bevel斜角。当strokeLineJoin属性设置为miter才生效。

fillColor：填充颜色；
fillType：填充类型，取值nonZero、evenOdd;
fillAlpha：填充透明度;
trimPathStart：从路径开始位置剪掉比率的内容，留下剩下的，0f->1f;
trimPathEnd：从路径开始位置截取比率的内容，留下截取的内容，0f->1f;
trimPathOffset：trimPathStart或trimPathEnd的偏移量0f->1f;

例如：

XML布局如下：

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="24dp"
    android:height="24dp"
    android:viewportWidth="24"
    android:viewportHeight="24">
    <path
        android:name="triangle"
        android:pathData="M3,18 h18 v-5 L3,13 v5 z "
        android:strokeWidth="1"
        android:strokeLineJoin="round"
        android:strokeAlpha="0.9"
        android:strokeColor="@color/white"
        android:trimPathStart="0.1"
        android:strokeLineCap="round"
        android:trimPathOffset="0.15"
      />
</vector>

PreView效果如下:

`group`标签

group标签主要是将多个path标签组合起来，子标签也可以是group标签，其属性作用于所有子标签，有以下属性：

name: 定义group标签名称；
translateX: x轴位移；
translateY: y轴位移；
rotation: 旋转;
scaleX: x轴缩放；
scaleY: y轴缩放；
pivotX: 缩放与旋转参考点X；
pivotY: 缩放与旋转参考点y；栗子：

XML布局代码：

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="24dp"
    android:height="24dp"
    android:viewportWidth="24"
    android:viewportHeight="24">

    <group
        android:name="triangleGroup"
        android:rotation="10"
        android:translateX="1"
        android:translateY="1"
        android:scaleX="0.5f"
        android:scaleY="0.5f"
        android:pivotX="0.5"
        android:pivotY="0.5">
        <path
            android:fillColor="@color/colorPrimary"
            android:pathData="M6,6 L9,12 H3 z"
            android:strokeWidth="0.5"
            android:strokeColor="@color/white"
            android:strokeLineJoin="round" />

        <path
            android:fillColor="@color/chart_color_1"
            android:pathData="M18,6 L21,12 H15 z"
            android:strokeWidth="0.5"
            android:strokeColor="@color/white"
            android:strokeLineJoin="bevel" />

    </group>
</vector>

效果图：

矢量图动画

只要胆子大，没有实现不了的矢量图，加上点动画效果那就更炫酷吊了。属性动画了解多少呢？好文链接==>：Android属性动画,看完这篇够用了吧

「矢量图动画步骤」

实现矢量图
实现属性动画
实现矢量属性动画粘合剂
布局引用，代码开始动画

轨迹动画

轨迹动画主要利用属性动画设置矢量图的trimPathStart或trimPahtEnd属性。要正确实现轨迹动画的前提条件：矢量图是一笔画出的，不能存在多次挪画笔的操作。

示例：

在drawable文件夹下创建vector_text.xml文件：

<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="240dp"
    android:height="240dp"
    android:viewportWidth="24"
    android:viewportHeight="24">

    <path
        android:name="pathText"
        android:pathData="M9,6 L12,12 L15,6.5 18,12 21,6"
        android:strokeWidth="0.5"
        android:strokeColor="@color/white"
        android:strokeLineCap="round"
        android:strokeLineJoin="round" />
</vector>

画了一个白色的W:

2. 在animator文件夹下创建animator_text.xml文件。定义一个属性动画，操作矢量图的trimPathEnd属性。

<?xml version="1.0" encoding="utf-8"?>
<set
    xmlns:android="http://schemas.android.com/apk/res/android">

    <objectAnimator
        android:duration="2000"
        android:propertyName="trimPathEnd"
        android:valueFrom="0"
        android:valueTo="1"
        android:repeatMode="reverse"
        android:repeatCount="infinite"
        android:valueType="floatType" />
    //这里顺便操作矢量图的画笔颜色
    <objectAnimator
        android:duration="2000"
        android:propertyName="strokeColor"
        android:valueFrom="@color/white"
        android:repeatMode="reverse"
        android:repeatCount="infinite"
        android:valueTo="@android:color/holo_blue_dark"
        android:valueType="colorType" />

</set>

在drawable文件夹下创建animator_vector_text.xml文件，组合矢量图和属性动画，成为它两的粘合剂。由于兼容问题，需要在drawable-v21文件夹下创建。

<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/vector_text">
    <target
        android:name="pathText"
        android:animation="@animator/animator_text" />
</animated-vector>

animated-vector标签的drawable属性值是第一步定义的矢量图文件名。target标签的name属性是我们在矢量图中定义的；而animation属性则是第二部定义的属性动画文件名。

在布局在引用animator_vector_text文件

    <ImageView
        android:id="@+id/iv"
        app:srcCompat="@drawable/vector_animator_text"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

在代码中开始动画：

    val animatable = iv.drawable as Animatable
    animatable.start()

「效果图：」

路径动画

路径动画是利用矢量图中相同的关键点进行变幻的过程。

Android 5.0前不支持路径动画。

示例：

在drawable文件夹下创建vector_line.xml文件：

<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="240dp"
    android:height="240dp"
    android:viewportWidth="24"
    android:viewportHeight="24">

    <path
        android:name="pathLine"
        android:pathData="M9,6 L12,6 L15,6 18,6 21,6"
        android:strokeWidth="0.5"
        android:strokeColor="@color/white"
        android:strokeLineCap="round"
        android:strokeLineJoin="round" />
</vector>

我们定义了几个关键点，画了一条直线：

2. 在animator文件夹下创建animator_morphing.xml文件。定义一个属性动画，操作矢量图的pathData属性。valueFrom是第一步创建直线矢量图的属性pathData的值，valueTo是W矢量图的pathData的值。

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android">
    <objectAnimator
        android:duration="2000"
        android:propertyName="pathData"
        android:valueFrom="M9,6 L12,6 L15,6 18,6 21,6"
        android:valueTo="M9,6 L12,12 L15,6.5 18,12 21,6"
        android:valueType="pathType" />
</set>

在drawable文件夹下创建animator_vector_line.xml文件，组合矢量图和属性动画，成为它两的粘合剂。由于兼容问题，需要在drawable-v21文件夹下创建。

<?xml version="1.0" encoding="utf-8"?>
<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/vector_line">
    <target
        android:name="pathLine"
        android:animation="@animator/animator_morphing" />
</animated-vector>

在布局在引用animator_vector_text文件

    <ImageView
        android:id="@+id/iv"
        app:srcCompat="@drawable/vector_animator_line"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

在代码中开始动画效果：

    val animatable = iv.drawable as Animatable
    animatable.start()

「效果图」

到这里就结束了，下面是属于大家的小黄车~

大家的小黄车

实例demo演示，用了2小时给大家制作的小黄车，希望不要嫌弃：

在drawable文件夹下创建vertor_bicycle.xml文件夹，内容如下：

<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="300dp"
    android:height="300dp"
    android:viewportWidth="200"
    android:viewportHeight="200">

    <!--左车轮-->
    <group
        android:name="leftWheel"
        android:pivotX="40"
        android:pivotY="70">

        <path
            android:name="leftWheelAxle"
            android:pathData="M 40,70 L23,80M 40,70 L40,50 M 40,70 L57,80"
            android:strokeWidth="1"
            android:strokeColor="@color/white" />


        <path
            android:pathData="M 60,70 A 20,20,0,1,1,60,69 z"
            android:strokeWidth="1"
            android:strokeColor="@color/white" />

    </group>
    <!--右车轮-->
    <group
        android:name="rightWheel"
        android:pivotX="130"
        android:pivotY="70">

        <path
            android:name="rightWheelAxle"
            android:pathData="M 130,70 L113,80 M 130,70 L130,50 M 130,70 L147,80"
            android:strokeWidth="1"
            android:strokeColor="@color/white" />

        <path
            android:pathData="M 150,70 A 20,20,0,1,1,150,69 z"
            android:strokeWidth="1"
            android:strokeColor="@color/white" />
    </group>
    <!--车链盒子-->
    <path
        android:name="chainBox"
        android:fillColor="@color/colorPrimary"
        android:pathData="M 35,62 h54 v12 H35 z"
        android:strokeWidth="1"
        android:strokeColor="@color/white" />
    <!--车架-->
    <path
        android:pathData="M 50,69  L 65,40 L 80,69 M 86,65 L110,31
        v 20 L130,70  "
        android:strokeWidth="2"
        android:strokeColor="@color/colorPrimary"
        android:strokeLineJoin="round" />
    <!--前车轮挡板-->
    <path
        android:pathData="M105,73 A 20,20,0,1,1,125,85"
        android:strokeWidth="2"
        android:strokeColor="@color/colorPrimary"
        android:strokeLineJoin="round"
        android:trimPathEnd="0.4" />
    <!--车把-->
    <path
        android:pathData="M 110,31 V20 l -10,-4 h -3 M110,21  l -4,-10 h-3"
        android:strokeWidth="2"
        android:strokeColor="@color/white"
        android:strokeLineCap="round"
        android:strokeLineJoin="round" />
    <!--车篮-->
    <path
        android:fillColor="@color/white"
        android:pathData="M 111,41 h 21 v -12 H 111 z"
        android:strokeWidth="1"
        android:strokeColor="@color/white"
        android:strokeLineCap="square"
        android:strokeLineJoin="round" />
    <!--掘金LOGO-->
    <path
        android:fillColor="@color/colorPrimary"
        android:pathData="M 121,30 L122,31 L121,32 L120,31 z"
        android:strokeWidth="0.5"
        android:strokeColor="@color/colorPrimary"
        android:strokeLineCap="square"
        android:strokeLineJoin="miter" />
    <path
        android:pathData=" M119,33 L121,35,L123,33
          M118,34 L121,37,L124,34"
        android:strokeWidth="0.5"
        android:strokeColor="@color/colorPrimary"
        android:strokeLineCap="square"
        android:strokeLineJoin="miter" />
    <!--皮座-->
    <path
        android:fillColor="@color/white"
        android:pathData="M 55,40 h 20 v-4 H56 v-3h-2"
        android:strokeWidth="1"
        android:strokeColor="@color/white"
        android:strokeLineCap="square"
        android:strokeLineJoin="round" />
    <!--脚踏板-->
    <group
        android:name="pedal"
        android:pivotX="82"
        android:pivotY="68">
        <path
            android:pathData="M 82,68  L 98,80"
            android:strokeWidth="0.5"
            android:strokeColor="@color/white"
            android:strokeLineCap="round" />

        <path
            android:fillColor="@color/white"
            android:pathData="M 96,80 A 2,2,0,1,1,96,81 z"
            android:strokeWidth="1"
            android:strokeColor="@color/white" />
    </group>
</vector>

「预览图：」

2. 在animator文件夹下创建animator_wheel.xml文件，实现车轮和脚踏旋转属性动画：

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android">
    <objectAnimator
        android:interpolator="@android:interpolator/linear"
        android:propertyName="rotation"
        android:repeatCount="infinite"
        android:valueType="floatType"
        android:valueFrom="0f"
        android:valueTo="360f"
        android:repeatMode="restart"
        android:duration="2000"/>
        //可以再增加其他动画效果，例如颜色变化
</set>

在animator文件夹下创建animator_bicycle_left_to_right.xml布局文件,实现单车从左到右移动属性动画：

<objectAnimator xmlns:android="http://schemas.android.com/apk/res/android"
    android:propertyName="translationX"
    android:valueFrom="-600f"
    android:valueTo="900f"
    android:valueType="floatType"
    android:repeatCount="infinite"
    android:repeatMode="restart"
    android:duration="9000"
    android:interpolator="@android:interpolator/linear"
    />

在drawable文件夹下创建verctor_animator_bicycle.xml文件，实现单车矢量图和属性动画的粘合剂，也就是最终的矢量图动画。由于兼容问题，需要在drawable-v21文件夹下创建。

<?xml version="1.0" encoding="utf-8"?>
<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/vertor_bicycle">

    <target
        android:animation="@animator/animator_wheel"
        android:name="leftWheel"/>

    <target
        android:animation="@animator/animator_wheel"
        android:name="rightWheel"/>

    <target
    android:animation="@animator/animator_wheel"
    android:name="pedal"/>
</animated-vector>

在布局中引用verctor_animator_bicycle.xml文件,

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:background="@color/black">

    <ImageView
        android:id="@+id/iv"
        app:srcCompat="@drawable/verctor_animator_bicycle"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

    <TextView
        android:id="@+id/btnStart"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:layout_marginBottom="50dp"
        android:background="@color/white"
        android:padding="10dp"
        android:text="开始"
        android:textColor="@color/colorPrimary"
        android:textSize="16sp" />
</RelativeLayout>

在AppCompatActivity中代码调用：

    btnStart.setOnClickListener {
        val animatable = iv.drawable as Animatable
        animatable.start()
    }

此时效果图： 7. 加上从左到右的属性动画：

    btnStart.setOnClickListener {
        val animatable = iv.drawable as Animatable
        animatable.start()

        val animator = AnimatorInflater.loadAnimator(this, R.animator.animator_bicycle_left_to_right)
        animator.setTarget(iv)
        animator.start()
    }

效果图：

好了哇，大家的小黄车已经造好，请给文章点个赞领取，如果不满意，可以自行定制小黄车哦~

「要啥自行车，想要个赞而已」

参考文章：

Android属性动画,看完这篇够用了吧

Android过渡动画，让APP更富有生机

官网

Android 5.0+ 高级动画开发系列矢量图动画

Android Vector曲折的兼容之路

我的GitHub

本文使用 mdnice 排版
