fishhook x MachOView源码阅读

1. fishhok原理

dyld通过更新Mach-O二进制文件中特定__DATA段的指针来绑定惰性和非惰性符号。fishhook通过传递给rebind_symbols的符号名来确定需要更新的位置,然后用相应的替换项重新绑定这些符号。

对于给定的镜像,__DATA段可以包含与动态符号绑定相关的两个部分:__nl_symbol_ptr__la_symbol_ptr

  • __nl_symbol_ptr是指向非延迟绑定数据的指针数组(这些指针在加载库时绑定)。

  • __la_symbol_ptr是指向导入函数的指针数组,通常在第一次调用该符号时由名为dyld_stub_binder的例程填充(也可以在启动时告诉dyld绑定这些指针)。

为了找到对应于这些部分中某个特定位置的符号的名称,我们需要通过几个间接层来进行查看。

  • 对于两个相关部分,section header<mach-o/loader.h>中声明的struct section)提供一个偏移量(在reserved1字段中)到所谓的间接符号表中。

  • 间接符号表位于二进制文件的__LINKEDIT段中,它只是符号表(也在__LINKEDIT中)中的索引数组,其顺序与非惰性和惰性符号部分中的指针顺序相同。因此,struct section nl_symbol_ptr,该部分中第一个地址的符号表中的对应索引是indirect_symbol_table[nl_symbol_ptr->reserved1]

  • 符号表本身是一个struct nlist数组(请参见<mach-o/nlist.h>),每个nlist都包含一个指向__LINKEDIT中字符串表的索引,其中存储了实际的符号名。因此,对于每个指针__nl_symbol_ptr__la_symbol_ptr,我们都可以找到相应的符号,然后找到相应的字符串与请求的符号名进行比较,如果有匹配项,我们用替换项替换节中的指针。

fishhook官方原理示意图

2. 测试代码

//---------------------------------更改NSLog-----------
//函数指针
static void(*sys_nslog)(NSString * format,...);

//定义一个新的函数
void my_nslog(NSString * format,...){
    format = [format stringByAppendingString:@"你咋又来了 \n"];
    //调用原始的
    sys_nslog(format);
}

@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];

    NSLog(@"log来了,老弟");

    struct rebinding nslog;
    nslog.name = "NSLog";
    nslog.replacement = my_nslog;
    nslog.replaced = (void *)&sys_nslog;
    struct rebinding rebs[1] = {nslog};
    rebind_symbols(rebs, 1);

    NSLog(@"log来了,老弟");
}

@end
复制代码

运行结果:

2020-03-16 09:47:38.526862+0800 Demo[28657:5210895] log来了,老弟
2020-03-16 09:47:38.536892+0800 Demo[28657:5210895] log来了,老弟你咋又来了
复制代码

3. Mach-O附着

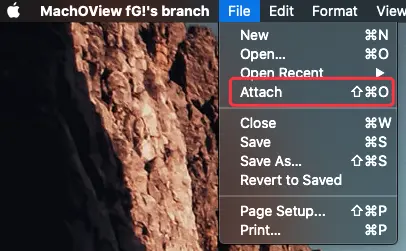

MachOView Attach

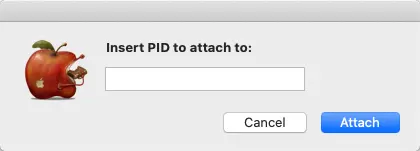

MachOView会弹出输入框让你输入PID

PID

这个PID在Xcode的Show the Debug navigator菜单下,可以用⌘ + 7快速切过来。这里我们可以看到进程的PID,输入到上面的框中。

Xcode PID获取

4. MachOView与源码阅读验证

顶部数据定义与初始化

struct rebindings_entry {
    struct rebinding *rebindings;
    size_t rebindings_nel;
    struct rebindings_entry *next;
};

static struct rebindings_entry *_rebindings_head;

// 给需要rebinding的方法结构体开辟出对应的空间
// 生成对应的链表结构(rebindings_entry)
static int prepend_rebindings(struct rebindings_entry **rebindings_head,
                              struct rebinding rebindings[],
                              size_t nel) {
    // 开辟一个rebindings_entry大小的空间
    struct rebindings_entry *new_entry = (struct rebindings_entry *) malloc(sizeof(struct rebindings_entry));
    if (!new_entry) {
        return -1;
    }
    // 一共有nel个rebinding
    new_entry->rebindings = (struct rebinding *) malloc(sizeof(struct rebinding) * nel);
    if (!new_entry->rebindings) {
        free(new_entry);
        return -1;
    }
    // 将rebinding赋值给new_entry->rebindings
    memcpy(new_entry->rebindings, rebindings, sizeof(struct rebinding) * nel);
    // 继续赋值nel
    new_entry->rebindings_nel = nel;
    // 每次都将new_entry插入头部
    new_entry->next = *rebindings_head;
    // rebindings_head重新指向头部
    *rebindings_head = new_entry;
    return 0;
}
复制代码

这里定义了rebindings_entry链表。每次进行绑定的时候,会传入struct rebinding rebindings[]数组,创建一个新的rebindings_entry结构,然后把这个结构插入链表头部。

两个公开方法

static void _rebind_symbols_for_image(const struct mach_header *header, intptr_t slide) {
    // 找到对应的符号,进行重绑定
    rebind_symbols_for_image(_rebindings_head, header, slide);
}

// 在知道确定的MachO,可以使用该方法
int rebind_symbols_image(void *header,
                         intptr_t slide,
                         struct rebinding rebindings[],
                         size_t rebindings_nel) {
    struct rebindings_entry *rebindings_head = NULL;
    int retval = prepend_rebindings(&rebindings_head, rebindings, rebindings_nel);
    rebind_symbols_for_image(rebindings_head, (const struct mach_header *) header, slide);
    if (rebindings_head) {
        free(rebindings_head->rebindings);
    }
    free(rebindings_head);
    return retval;
}

int rebind_symbols(struct rebinding rebindings[], size_t rebindings_nel) {
    int retval = prepend_rebindings(&_rebindings_head, rebindings, rebindings_nel);
    if (retval < 0) {
        return retval;
    }
    // 如果这是第一次调用,请为image添加注册回调(这也会为现有image调用,否则,只在现有image上运行
    if (!_rebindings_head->next) {
        // 向每个image注册_rebind_symbols_for_image函数,并且立即触发一次
        _dyld_register_func_for_add_image(_rebind_symbols_for_image);
    } else {
        // _dyld_image_count() 获取image数量
        uint32_t c = _dyld_image_count();
        for (uint32_t i = 0; i < c; i++) {
            // _dyld_get_image_header(i) 获取第i个image的header指针
            // _dyld_get_image_vmaddr_slide(i) 获取第i个image的基址
            _rebind_symbols_for_image(_dyld_get_image_header(i), _dyld_get_image_vmaddr_slide(i));
        }
    }
    return retval;
}
复制代码

rebind_symbols_imagerebind_symbols是两个公开的方法,用于重新绑定符号。rebind_symbols_image用于指定镜像的符号绑定,rebind_symbols对所有镜像进行处理。

不管是哪个方法,最后都是调用rebind_symbols_for_image去获取相关部分的地址。

相关部分的地址

static void rebind_symbols_for_image(struct rebindings_entry *rebindings,
                                     const struct mach_header *header,
                                     intptr_t slide) {
    Dl_info info;
    // 判断当前macho是否在进程里,如果不在则直接返回
    if (dladdr(header, &info) == 0) {
        return;
    }

    // 定义好几个变量,后面去遍历查找
    segment_command_t *cur_seg_cmd;
    // MachO中Load Commons中的linkedit
    segment_command_t *linkedit_segment = NULL;
    // MachO中LC_SYMTAB
    struct symtab_command* symtab_cmd = NULL;
    // MachO中LC_DYSYMTAB
    struct dysymtab_command* dysymtab_cmd = NULL;

    // header的首地址+mach_header的内存大小
    // 得到跳过mach_header的地址,也就是直接到Load Commons的地址
    uintptr_t cur = (uintptr_t)header + sizeof(mach_header_t);
    // 遍历Load Commons 找到上面三个遍历
    for (uint i = 0; i < header->ncmds; i++, cur += cur_seg_cmd->cmdsize) {
        cur_seg_cmd = (segment_command_t *)cur;
        // 如果是LC_SEGMENT_64
        if (cur_seg_cmd->cmd == LC_SEGMENT_ARCH_DEPENDENT) {
            // 找到linkedit
            if (strcmp(cur_seg_cmd->segname, SEG_LINKEDIT) == 0) {
                linkedit_segment = cur_seg_cmd;
            }
        }
        // 如果是LC_SYMTAB,就找到了symtab_cmd
        else if (cur_seg_cmd->cmd == LC_SYMTAB) {
            symtab_cmd = (struct symtab_command*)cur_seg_cmd;
        }
        // 如果是LC_DYSYMTAB,就找到了dysymtab_cmd
        else if (cur_seg_cmd->cmd == LC_DYSYMTAB) {
            dysymtab_cmd = (struct dysymtab_command*)cur_seg_cmd;
        }
    }
    // 下面其中任何一个值没有都直接return
    // 因为image不是需要找的image
    if (!symtab_cmd || !dysymtab_cmd || !linkedit_segment ||
        !dysymtab_cmd->nindirectsyms) {
        return;
    }

    // Find base symbol/string table addresses
    // 找到linkedit的头地址
    uintptr_t linkedit_base = (uintptr_t)slide + linkedit_segment->vmaddr - linkedit_segment->fileoff;
    // 获取symbol_table的真实地址
    nlist_t *symtab = (nlist_t *)(linkedit_base + symtab_cmd->symoff);
    // 获取string_table的真实地址
    char *strtab = (char *)(linkedit_base + symtab_cmd->stroff);

    // Get indirect symbol table (array of uint32_t indices into symbol table)
    // 获取indirect_symtab的真实地址
    uint32_t *indirect_symtab = (uint32_t *)(linkedit_base + dysymtab_cmd->indirectsymoff);
    // 同样的,得到跳过mach_header的地址,得到Load Commons的地址
    cur = (uintptr_t)header + sizeof(mach_header_t);
    // 遍历Load Commons,找到对应符号进行重新绑定
    for (uint i = 0; i < header->ncmds; i++, cur += cur_seg_cmd->cmdsize) {
        cur_seg_cmd = (segment_command_t *)cur;
        if (cur_seg_cmd->cmd == LC_SEGMENT_ARCH_DEPENDENT) {
            // 如果不是__DATA段,也不是__DATA_CONST段,直接跳过
            if (strcmp(cur_seg_cmd->segname, SEG_DATA) != 0 &&
                strcmp(cur_seg_cmd->segname, SEG_DATA_CONST) != 0) {
                continue;
            }
            // 遍历所有的section
            for (uint j = 0; j < cur_seg_cmd->nsects; j++) {
                section_t *sect = (section_t *)(cur + sizeof(segment_command_t)) + j;
                // 找懒加载表S_LAZY_SYMBOL_POINTERS
                if ((sect->flags & SECTION_TYPE) == S_LAZY_SYMBOL_POINTERS) {
                    // 重绑定的真正函数
                    perform_rebinding_with_section(rebindings, sect, slide, symtab, strtab, indirect_symtab);
                }
                // 找非懒加载表S_NON_LAZY_SYMBOL_POINTERS
                if ((sect->flags & SECTION_TYPE) == S_NON_LAZY_SYMBOL_POINTERS) {
                    // 重绑定的真正函数
                    perform_rebinding_with_section(rebindings, sect, slide, symtab, strtab, indirect_symtab);
                }
            }
        }
    }
}
复制代码

最上面,通过header指针和header大小获取到加载指令的基址。然后遍历获取3个数据结构:

// MachO中Load Commons中的linkedit
segment_command_t *linkedit_segment = NULL;
// MachO中LC_SYMTAB
struct symtab_command* symtab_cmd = NULL;
// MachO中LC_DYSYMTAB
struct dysymtab_command* dysymtab_cmd = NULL;
复制代码

下面是比较核心的代码:

// 找到linkedit的头地址
uintptr_t linkedit_base = (uintptr_t)slide + linkedit_segment->vmaddr - linkedit_segment->fileoff;
复制代码

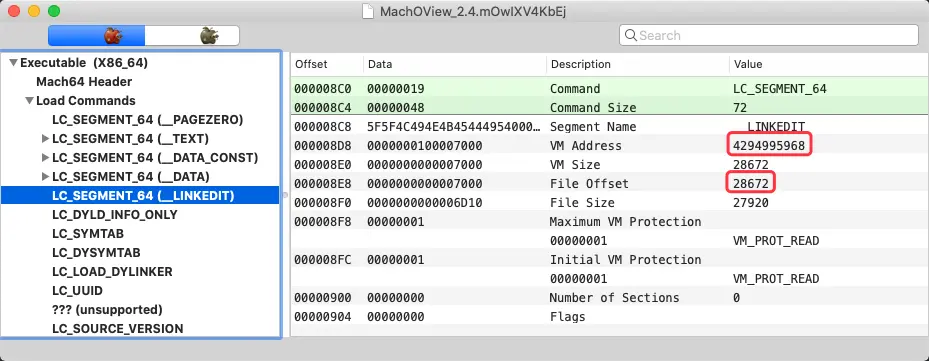

__LINKEDIT段

我们来看看linkedit_segment->vmaddr对应4294995968linkedit_segment->fileoff对应28672。这样可能看不太出来这是基地址,我们格式化一下:

(lldb) p/x 4294995968
(long) $0 = 0x0000000100007000
(lldb) p/x 28672
(int) $1 = 0x00007000
(lldb) p/x 4294995968 - 28672
(long) $2 = 0x0000000100000000
复制代码

我们可以看出这个部分就是拿到了image对应的内存基址。

// 获取symbol_table的真实地址
nlist_t *symtab = (nlist_t *)(linkedit_base + symtab_cmd->symoff);
// 获取string_table的真实地址
char *strtab = (char *)(linkedit_base + symtab_cmd->stroff);
复制代码

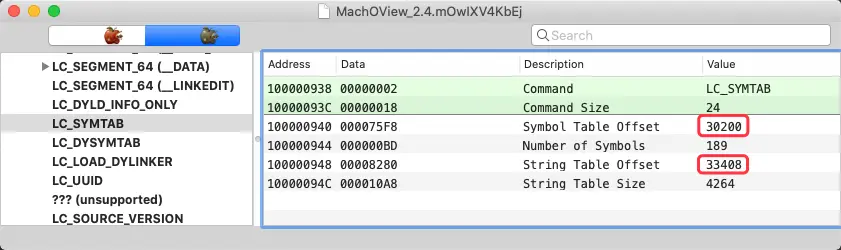

LC_SYMTAB

struct symtab_command结构中获取到符号表的字符表的偏移量,然后加载基址就是内存中两个表的地址了。

(lldb) p/x 0x0000000100000000 + 30200
(long) $3 = 0x00000001000075f8
(lldb) p/x 0x0000000100000000 + 33408
(long) $4 = 0x0000000100008280
复制代码

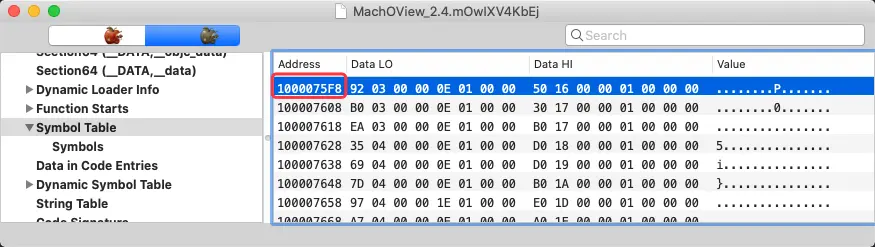

符号表验证

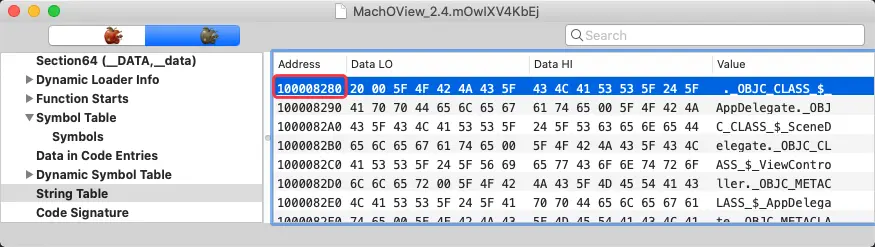

字符表验证

通过MachOView我们也验证了这两个地址是正确的。

// 获取indirect_symtab的真实地址
uint32_t *indirect_symtab = (uint32_t *)(linkedit_base + dysymtab_cmd->indirectsymoff);
复制代码

通过struct dysymtab_command获取间接符号表。

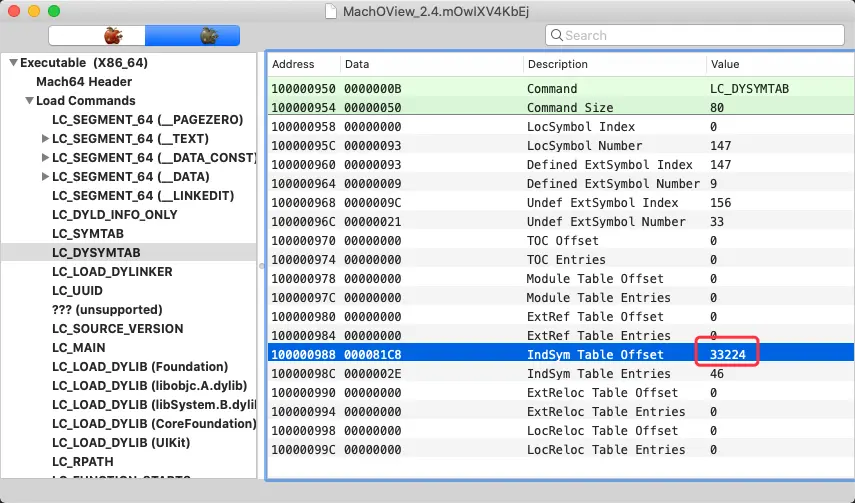

间接符号表偏移量

(lldb) p/x 0x0000000100000000 + 33224
(long) $5 = 0x00000001000081c8
复制代码

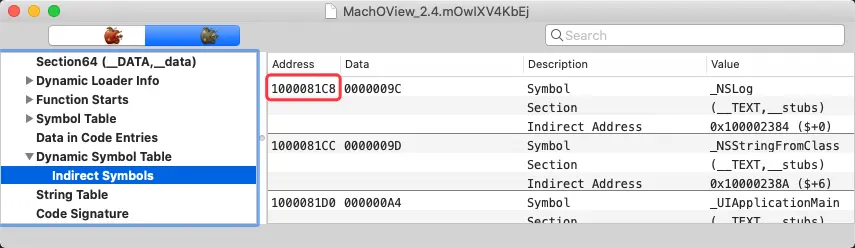

间接符号表验证

间接符号表的地址我们也获得了。

与动态符号绑定相关的两个部分

// 同样的,得到跳过mach_header的地址,得到Load Commons的地址
cur = (uintptr_t)header + sizeof(mach_header_t);
// 遍历Load Commons,找到对应符号进行重新绑定
for (uint i = 0; i < header->ncmds; i++, cur += cur_seg_cmd->cmdsize) {
    cur_seg_cmd = (segment_command_t *)cur;
    if (cur_seg_cmd->cmd == LC_SEGMENT_ARCH_DEPENDENT) {
        // 如果不是__DATA段,也不是__DATA_CONST段,直接跳过
        if (strcmp(cur_seg_cmd->segname, SEG_DATA) != 0 &&
            strcmp(cur_seg_cmd->segname, SEG_DATA_CONST) != 0) {
            continue;
        }
        // 遍历所有的section
        for (uint j = 0; j < cur_seg_cmd->nsects; j++) {
            section_t *sect = (section_t *)(cur + sizeof(segment_command_t)) + j;
            // 找懒加载表S_LAZY_SYMBOL_POINTERS
            if ((sect->flags & SECTION_TYPE) == S_LAZY_SYMBOL_POINTERS) {
                // 重绑定的真正函数
                perform_rebinding_with_section(rebindings, sect, slide, symtab, strtab, indirect_symtab);
            }
            // 找非懒加载表S_NON_LAZY_SYMBOL_POINTERS
            if ((sect->flags & SECTION_TYPE) == S_NON_LAZY_SYMBOL_POINTERS) {
                // 重绑定的真正函数
                perform_rebinding_with_section(rebindings, sect, slide, symtab, strtab, indirect_symtab);
            }
        }
    }
}
复制代码

对于给定的image__DATA段包含与动态符号绑定相关的两个部分:__nl_symbol_ptr__la_symbol_ptr。遍历找到这个两个部分,然后进行符号重新绑定。

符号重新绑定

static void perform_rebinding_with_section(struct rebindings_entry *rebindings,
                                           section_t *section,
                                           intptr_t slide,
                                           nlist_t *symtab,
                                           char *strtab,
                                           uint32_t *indirect_symtab) {
    // reserved1对应的的是indirect_symbol中的offset,也就是indirect_symbol的真实地址
    // indirect_symtab+offset就是indirect_symbol_indices(indirect_symbol的数组)
    uint32_t *indirect_symbol_indices = indirect_symtab + section->reserved1;
    // 函数地址,addr就是section的偏移地址
    void **indirect_symbol_bindings = (void **)((uintptr_t)slide + section->addr);
    // 遍历section中的每个符号
    for (uint i = 0; i < section->size / sizeof(void *); i++) {
        // 访问indirect_symbol,symtab_index就是indirect_symbol中data的值
        uint32_t symtab_index = indirect_symbol_indices[i];
        if (symtab_index == INDIRECT_SYMBOL_ABS || symtab_index == INDIRECT_SYMBOL_LOCAL ||
            symtab_index == (INDIRECT_SYMBOL_LOCAL | INDIRECT_SYMBOL_ABS)) {
            continue;
        }
        // 访问symbol_table,根据symtab_index获取到symbol_table中的偏移offset
        uint32_t strtab_offset = symtab[symtab_index].n_un.n_strx;
        // 访问string_table,根据strtab_offset获取symbol_name
        char *symbol_name = strtab + strtab_offset;
        // string_table中的所有函数名都是以"."开始的,所以一个函数一定有两个字符
        bool symbol_name_longer_than_1 = symbol_name[0] && symbol_name[1];
        struct rebindings_entry *cur = rebindings;
        // 已经存入的rebindings_entry
        while (cur) {
            // 循环每个entry中需要重绑定的函数
            for (uint j = 0; j < cur->rebindings_nel; j++) {
                // 判断symbol_name是否是一个正确的函数名
                // 需要被重绑定的函数名是否与当前symbol_name相等
                if (symbol_name_longer_than_1 &&
                    strcmp(&symbol_name[1], cur->rebindings[j].name) == 0) {
                    // 判断replaced是否存在
                    // 判断replaced和老的函数是否是一样的
                    if (cur->rebindings[j].replaced != NULL &&
                        indirect_symbol_bindings[i] != cur->rebindings[j].replacement) {
                        // 将原函数的地址给新函数replaced
                        *(cur->rebindings[j].replaced) = indirect_symbol_bindings[i];
                    }
                    // 将replacement赋值给刚刚找到的
                    indirect_symbol_bindings[i] = cur->rebindings[j].replacement;
                    goto symbol_loop;
                }
            }
            // 继续下一个需要绑定的函数
            cur = cur->next;
        }
    symbol_loop:;
    }
}
复制代码

这个部分就像fishhook原理里面提到的:

  1. indirect_symbol_indices[nl_symbol_ptr->reserved1]拿到间接符号表的函数起始地址。
  2. indirect_symbol_bindingsnl_symbol_ptr中对应的函数指针数组。
  3. 依次遍历间接符号表拿到符号表索引值,并取出符号表中对应索引值的结构,拿到字符表中的偏移量
  4. 通过字符表和偏移量获取到函数名的字符数组首地址。
  5. 字符表中的函数名都是.开头的,所以至少有2个字符。 symbol_name[1] 是去掉开头.的字符串。
  6. 循环遍历我们要绑定的链表,对比函数名和 symbol_name[1] 是否相等,将原来的函数地址给replaced中的函数指针,再将原来函数的地址替换为我们要绑定的replacement函数地址。

如果觉得本文对你有所帮助,给我点个赞吧~

文章分类
iOS
文章标签
