【万字长文】写给前端工程师的JSBridge原理

·  阅读 3893

移动互联网的发展,Hybrid开发已经基本成了各个App的标配。Hybrid就是Native、H5混合开发技术,Android有 webview 、iOS 有 UIWebview和 WKWebview,这些控件可以加载并渲染 Html 文件。配合 HTML5,前端将战场从PC开拓到了Native App上。

为什么要混合开发?因为Native和H5都有各自的优缺点:

特性 H5 Native
灵活性 无需发版,直接上线 需要跟版本,体验新功能用户需升级到最新版
稳定性 弱网环境下体验差,需要加载,不够流畅 网络环境无关,相比之下更加流畅
功能 能使用的Api有限 可以使用各种原生Api
通用性 一份代码,两端(iOS&Android)运行 两份代码

本着互补的原则,在App开发中,需要较高的体验、比较稳定的功能,我们可以让Native去写;功能需要较高的灵活性、体验要求弱一些的地方使用H5开发,大家各取所长,保证快速迭代,毕竟国内互联网环境,谁家迭代的慢,在竞争中可能就会输的很惨。

上面表格也提到了,H5能使用的Api有限,那么当我一个H5页面需要调用各种原生的Api时该怎么办呢?这里就需要请出今天的主角JSBridge来帮我们处理H5和Native之间的通信问题了。

什么是JSBridge

从名字我们就可以看出,Bridge是一个桥梁,连接起JS和Native,使得两个本来互相隔离的“孤岛”能够通信。H5可以通过Bridge调用Native的能力,Native也可以调用JS执行,Nice。

常见的跨平台框架ReactNative、Cordova都是使用JSBridge处理js和native之间的通信的。

JSBridge的原理

这里我打算通过一个 Native 的 JSBridge 库来介绍 JSBridge 的原理。 WebviewJavascriptBridge算是一个非常有名的开源JSBridge开源库了,Github上目前已经有13.2k的star。Facebook Messenger、Facebook Paper等都在使用。我们就从这个库出发探究Bridge的原理。

这里补充一点,常用的实现JSBridge方式有两种:

  • 拦截URL请求
  • MessageHandler

WebviewJavascriptBridge这里使用的是第一种拦截URL的方式。

项目的目录结构

这个库的目录结构十分的简单:

|-- WebviewJavascriptBridge
    |-- WebviewJavascriptBridge_JS.h
    |-- WebviewJavascriptBridge_JS.m
    |-- WebviewJavascriptBridge.h
    |-- WebviewJavascriptBridge.m
    |-- WebviewJavascriptBridgeBase.h
    |-- WebviewJavascriptBridgeBase.m
    |-- WKWebviewJavascriptBridge.h
    |-- WKWebviewJavascriptBridge.m
复制代码

非常简单粗暴的8个文件,上面说到iOS有两种 Webview ,上面目录中的 WebviewJavascriptBridge.hWKWebviewJavascriptBridge.h 分别是 UIWebview 和 WKWebview 使用的头文件。本次分析只会看WKWebview 相关的部分。

使用方法

先了解一下使用方法,以帮助我们更好的理解。从Readme里看到,这个bridge的使用还是很简单的,首先在 iOS代码中注册好一个Bridge,不了解OC代码的同学不需要担心,OC的代码非常易读,并且这里我会详细的说明必要的OC代码的含义,这里就是简单的注册了一个名为Objc Echo的方法。

[self.bridge registerHandler:@"ObjC Echo" handler:^(id data, WVJBResponseCallback responseCallback) {
  NSLog(@"ObjC Echo called with: %@", data);
  responseCallback(data);
}];
复制代码

然后在前端的 script标签中写入 setupWebViewJavascriptBridge 函数并调用:

function setupWebViewJavascriptBridge(callback) {
  if (window.WebViewJavascriptBridge) { return callback(WebViewJavascriptBridge); }
  if (window.WVJBCallbacks) { return window.WVJBCallbacks.push(callback); }
  window.WVJBCallbacks = [callback];
  var WVJBIframe = document.createElement('iframe');
  WVJBIframe.style.display = 'none';
  WVJBIframe.src = 'https://__bridge_loaded__';
  document.documentElement.appendChild(WVJBIframe);
  setTimeout(function() { document.documentElement.removeChild(WVJBIframe) }, 0)
}
setupWebViewJavascriptBridge(function(bridge) {

  bridge.registerHandler('JS Echo', function(data, responseCallback) {
    console.log("JS Echo called with:", data)
    responseCallback(data)
  })
  bridge.callHandler('ObjC Echo', {'key':'value'}, function responseCallback(responseData) {
    console.log("JS received response:", responseData)
  })
})
复制代码

那当我们首次执行 setupWebViewJavascriptBridge 函数的时候,在window下面是肯定没有 WebViewJavascriptBridgeWVJBCallbacks 这两个对象的,所以会跳过这两个if判断,下面的主要就做了以下几件事:

  1. 创建一个名为WVJBCallbacks的数组,将传入的callback参数放到数组内
  2. 创建一个iframe,设置不可见,设置src为 https://__bridge_loaded__
  3. 设置定时器移除这个iframe

上面提到,实现jsbridge的方式有拦截URL请求的方式,这里创建iframe设置src的目的就是为了让我们的webview拦截到这个请求,并进行特定的操作,那webview拦截到这个请求之后做了什么呢?

分析Native和JS的源码

看到这里你可能会问了:这不是写给前端工程师的原理吗,咋还分析上Native的源码了,这能看懂吗? 同学,坐下,不要慌张,你看不懂的话,听我给你分析不就看懂了吗 [dog],代码我已经精简过了,并且OC代码很易读的[dog]。

这里主要就分析 WKWebview相关的bridge源码了。 WKWebview提供了 webView:decidePolicyForNavigationAction:decisionHandler: 方法用来监听一次 navigation ,可以在这里面进行逻辑判断(比如,这个请求是否真的要发出去),知识点就介绍到这里,接下来看源码:

- (void)webView:(WKWebView *)webView decidePolicyForNavigationAction:(WKNavigationAction *)navigationAction decisionHandler:(void (^)(WKNavigationActionPolicy))decisionHandler {
    if (webView != _webView) { return; }
    NSURL *url = navigationAction.request.URL;

    if ([_base isWebViewJavascriptBridgeURL:url]) {
        if ([_base isBridgeLoadedURL:url]) {
            [_base injectJavascriptFile];
        } else if ([_base isQueueMessageURL:url]) {
            [self WKFlushMessageQueue];
        } else {
            [_base logUnkownMessage:url];
        }
        decisionHandler(WKNavigationActionPolicyCancel);
        return;
    }
    // ...
}
复制代码

当我们用上面的方法拦截到了访问的 URL ,然后进行了一波 if……else 判断: 首先判断是不是jsbridge相关的 URL :isWebViewJavascriptBridgeURL ,bridge相关的URL有什么特点呢?

  • 协议头满足 https 或 wvjbscheme 开头
  • host等于 __bridge_load____wvjb_queue_message__

当URL满足上面的条件时,说明是一次触发与 Native 交互的请求,而不是一次网页请求,继续判断: 如果URL是 触发加载 Bridge 的 URL,即满足 [_base isBridgeLoadedURL:url] ,也就是当 host 为 __bridge_load__ 时,会执行injectJavascriptFile方法,听名字也能知道这个函数的作用是:向webview注入Javascript文件。

这里的 __bridge_load__ 是不是觉得很眼熟,眼熟就对了。在我们上面的使用方法 setupWebViewJavascriptBridge 这个方法就将iframe的src属性设置成了 __bridge_load__ 。当Native捕获到这个请求之后就执行 inject 方法注入js文件了。具体注入的是什么文件呢?就是 目录结构 中唯一带有JS两个大字的文件 WebviewJavascriptBridge_JS.m 。这个文件对于我们前端工程师来讲就非常简单了,因为你打开这文件之后,映入眼帘的基本上都是JS代码,这大概100多行的JS代码,最重要的事情就是:在window对象上挂载WebViewJavascriptBridge属性,具体值如下:

window.WebViewJavascriptBridge = {
  registerHandler: registerHandler, // 注册一个js侧的事件供native调用
  callHandler: callHandler, // 调用native的方法
  disableJavscriptAlertBoxSafetyTimeout: disableJavscriptAlertBoxSafetyTimeout, // 忽略
  _fetchQueue: _fetchQueue, // 获取 消息队列(messageQueue)中的所有的message,传递给native
  _handleMessageFromObjC: _handleMessageFromObjC // 处理OC发过来的事件
};
复制代码

除了WebViewJavascriptBridge以外我们还要关注一下 js代码中定义的一些全局变量,各个值的含义已经标注:

var sendMessageQueue = []; // 保存调用jsbridge时生成的message,后面会一起发送给native
var messageHandlers = {}; // 保存js侧注册的jsbridge

var responseCallbacks = {}; // 保存 jsbridge的回调函数
var uniqueId = 1; // 每个message都有一个唯一的id,每生成一个message,uniqueId += 1
复制代码

注册Bridge的过程

当调用registerHandler注册一个bridge时,就是向 messageHandlers 中新增一条属性key为bridge的名字,value为回调函数callback,这个在JS侧注册的bridge是用来给Native调用的。

function registerHandler(handlerName, handler) {
  messageHandlers[handlerName] = handler;
}
复制代码

同样,在Native侧也有一个register方法,作用和JS侧的是一样的:

- (void)registerHandler:(NSString *)handlerName handler:(WVJBHandler)handler {
    _base.messageHandlers[handlerName] = [handler copy];
}
复制代码

调用Bridge的过程

Native和JS都注册好了Bridge之后,就等待双方互相调用了。先看JS侧如何调用Native侧注册的Bridge:

bridge.callHandler('ObjC Echo', {'key':'value'}, function responseCallback(responseData) {
    console.log("JS received response:", responseData)
})
复制代码

调用Bridge都是调用callHandler方法,方法参数分别是:bridge的名字,传给Native的数据,回调函数。

function callHandler(handlerName, data, responseCallback) {
    if (arguments.length == 2 && typeof data == 'function') {
        responseCallback = data;
        data = null;
    }
    _doSend({ handlerName:handlerName, data:data }, responseCallback);
}
function _doSend(message, responseCallback) {
  if (responseCallback) {
    var callbackId = 'cb_'+(uniqueId++)+'_'+new Date().getTime();
    responseCallbacks[callbackId] = responseCallback;
    message['callbackId'] = callbackId;
  }

  sendMessageQueue.push(message);
  messagingIframe.src = 'https://__wvjb_queue_message__'
}
复制代码

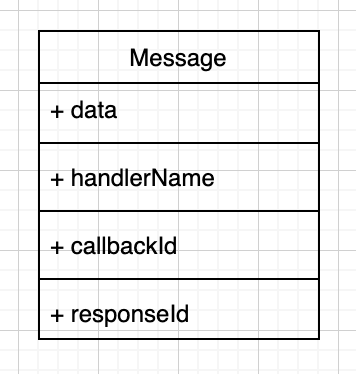

调用callHandler,会生成一个message结构,添加到定义好的sendMessageQueue这个数组中。如果有responseCallback的话,将responseCallback添加到全局的responseCallbacks对象中,以便后面接收到native的执行完jsb触发回调函数执行。然后修改iframe的src属性,触发Native捕获URL。message结构如下:

这次设置的URL是https://__wvjb_queue_message__ , 上面提到过webview会检查这次的调用是不是jsbridge相关的url,这次的URL也明显满足触发bridge相关事件,会调用 WKFlushMessageQueue 函数(函数见下方),获取到JS侧的sendMessageQueue中的所有message([_webView evaluateJavaScript:[_base webViewJavascriptFetchQueyCommand] 实际上是让JS执行_fetchQueue方法获取sendMessageQueue中的所有message传递给Native)

- (void)WKFlushMessageQueue {
    [_webView evaluateJavaScript:[_base webViewJavascriptFetchQueyCommand] completionHandler:^(NSString* result, NSError* error) {
        [_base flushMessageQueue:result];
    }];
}
- (void)flushMessageQueue:(NSString *)messageQueueString{
  // ...
    id messages = [self _deserializeMessageJSON:messageQueueString];
    for (WVJBMessage* message in messages) {
    // ...

        [self _log:@"RCVD" json:message];

        NSString* responseId = message[@"responseId"];
        // 尝试取 responseId,如取到则表明是回调,从 _responseCallbacks 取匹配的回调 block 执行
        if (responseId) {
            WVJBResponseCallback responseCallback = _responseCallbacks[responseId];
            responseCallback(message[@"responseData"]);
            [self.responseCallbacks removeObjectForKey:responseId];
        } else { // 未取到 responseId,则表明是正常的 JS callHandler 调用 iOS
            WVJBResponseCallback responseCallback = NULL;
            NSString* callbackId = message[@"callbackId"];
            if (callbackId) {
                responseCallback = ^(id responseData) {
                    if (responseData == nil) {
                        responseData = [NSNull null];
                    }
                    WVJBMessage* msg = @{ @"responseId":callbackId, @"responseData":responseData };
                    [self _queueMessage:msg];
                };
            } else {
                responseCallback = ^(id ignoreResponseData) {
                    // Do nothing
                };
            }
            WVJBHandler handler = self.messageHandlers[message[@"handlerName"]];

            handler(message[@"data"], responseCallback);
        }
    }
}
复制代码

当一个message结构存在responseId的时候说明这个message是执行bridge后传回的。取不到responseId说明是第一次调用bridge传过来的,这个时候会生成一个返回给调用方的message,其reponseId是传过来的message的callbackId,当Native执行responseCallback时,会触发_dispatchMessage方法执行webview环境的的js函数(WebViewJavascriptBridge._handleMessageFromObjC方法),将生成的包含responseId的message返回给JS侧。

- (void)_dispatchMessage:(WVJBMessage*)message {
    NSString *messageJSON = [self _serializeMessage:message pretty:NO];
    [self _log:@"SEND" json:messageJSON];
    /* 省略部分代码 */
    NSString* javascriptCommand = [NSString stringWithFormat:@"WebViewJavascriptBridge._handleMessageFromObjC('%@');", messageJSON];
    if ([[NSThread currentThread] isMainThread]) {
        [self _evaluateJavascript:javascriptCommand];

    } else {
        dispatch_sync(dispatch_get_main_queue(), ^{
            [self _evaluateJavascript:javascriptCommand];
        });
    }
}
复制代码

如果从native获取到的message中有responseId,说明这个message是JS调Native之后回调接收的message,所以从一开始sendData中添加的responseCallbacks中根据responseId(一开始存的时候是用的callbackId,两个值是相同的)取出这个回调函数并执行,这样就完成了一次JS调用Native的流程。

function _doDispatchMessageFromObjC() {
  var message = JSON.parse(messageJSON);
  var messageHandler;
  var responseCallback;

  if (message.responseId) { // 有responseId说明是 回调
    responseCallback = responseCallbacks[message.responseId];
    if (!responseCallback) {
      return;
    }
    responseCallback(message.responseData);
    delete responseCallbacks[message.responseId];
  } else { // 没有responseId说明是 一次native调用 js
    // ...
  }
}
复制代码

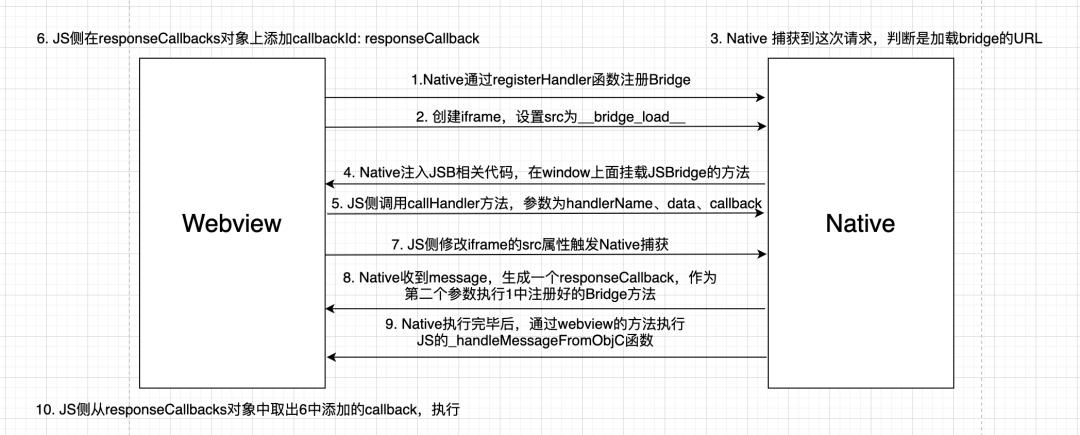

整体的流程梳理成图就如下:

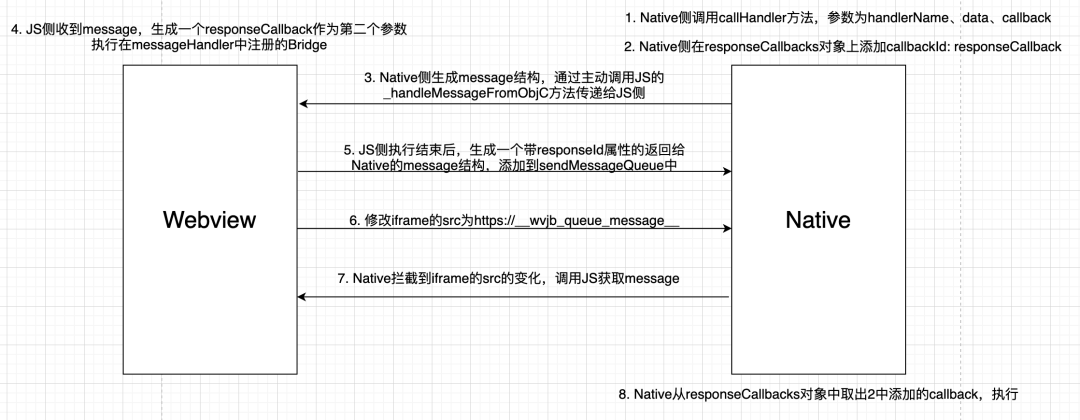

Native调用JS注册的Bridge的逻辑是相似的,不过就不是通过触发iframe的src触发执行的了,因为Native可以自己主动调用JS侧的方法。通过代码可以看出来JS和Native两侧注册的变量和函数都是对称的,所以Native调用JS的过程这里就不继续了(怕你们嫌我墨迹)。大概流程如下:

读到了最后,我猜你还有一个疑问:既然webview能拦截到url的变化,为什么要修改iframe的src,而不是直接设置location.href?

为什么用iframe?通过 location.href 有个问题,就是如果 JS 多次调用原生的方法也就是 location.href 的值多次变化,Native 端只能接受到最后一次请求,前面的请求会被忽略掉,而iframe的多次设置不会出现这个问题,所以这里用了iframe。
