自定义UICollectionViewLayout实现

·  阅读 3207

在使用UICollectionView时,基于系统提供的UICollectionViewFlowLayout能实现大部分的功能,但是不能实现瀑布流的布局,同时iOS 9.0之后支持的Header置顶功能,不能满足多个Header叠加置顶的场景。研究网上的一些自定义布局实现,没有发现一个完全能满意的实现,于是就兴起了自己实现一个的念头。研究了UICollectionViewFlowLayout的布局组织方式,并参考了其协议定义,实现了下面的这个UICollectionViewFlexLayout,其协议直接继承并尽量复用和模仿UICollectionViewDelegateFlowLayout,使得使用者的学习成本降到最低。

UICollectionViewFlexLayout

UICollectionViewFlexLayout继承自UICollectionViewLayout,实现了如下功能:

  • 类似UICollectionViewFlowLayout的流式布局
  • 瀑布流布局
  • 对特定cells进行偏移,以支持的分页功能
  • 头部视图的置顶功能

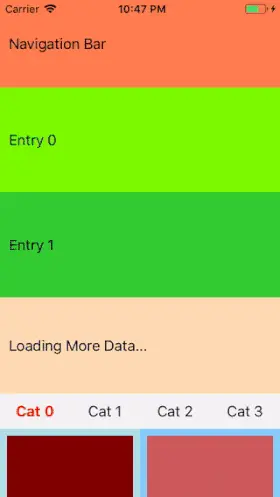

示意图

UICollectionViewFlexLayout提供的两种布局模式,流式布局和瀑布流布局,通过如下的协议,由开发者针对不同的section分别进行指定:

UICollectionViewDelegateFlexLayout::collectionView:(UICollectionView *)collectionView layout:(UICollectionViewLayout *)layout layoutModeForSection:(NSInteger)section.

如果此协议未实现,则所有sections都是默认的流式布局。

流式布局的用法

流式布局的控制和UICollectionViewFlowLayout完全类似,请参考文章:Using the Flow Layout

瀑布流布局的用法:

瀑布流布局是基于列的布局方式,首先section被分割成数个列,然后,每个Cell依次被放入高度最小的一个列中(如果多个列的高度相同,则放入第一个最小高度的列中)。在同一个列中的cells居左对齐。

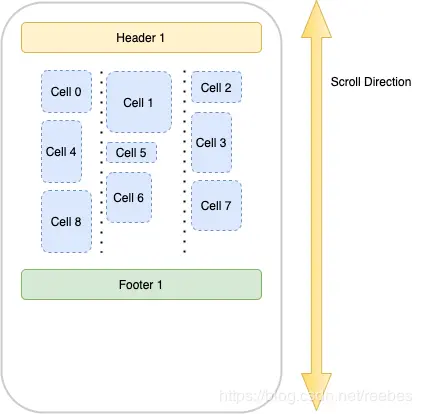

布局如下图所示:

瀑布流布局示意图
开发者实现继承自UICollectionViewDelegateFlowLayout的协议,UICollectionViewDelegateFlexLayout,提供布局需要的信息。

设定section的列数:

  • (NSInteger)collectionView:(UICollectionView *)collectionView layout:(UICollectionViewLayout *)layout numberOfColumnsInSection:(NSInteger)section;

如果返回了小于等于0的列数,则自动转换成1列。假设布局存在N个列,则列的宽度如下:

Column Width = (UICollectionView.contentView.bounds.size.width - (SectionInset.left - SectionInset.right) - (N - 1) * (InteritemSpacing)) / N

类似UICollectionViewFlowLayout, Section Inset由如下协议实现设定(同UICollectionViewFlowLayout):

  • (UIEdgeInsets)collectionView:(UICollectionView *)collectionView layout:(UICollectionViewLayout *)collectionViewLayout insetForSectionAtIndex:(NSInteger)section; 如果此协议未实现,则使用UICollectionViewFlexLayout的属性:sectionInsets

列间隔

UICollectionViewFlowLayout中定义的InteritemSpacing在瀑布流中,被用作了列之间的间隔:

  • (CGFloat)collectionView:(UICollectionView *)collectionView layout:(UICollectionViewLayout *)collectionViewLayout minimumInteritemSpacingForSectionAtIndex:(NSInteger)section;

如果此协议未实现,则使用UICollectionViewFlexLayout的属性:minimumInteritemSpacing

Cell Size:

瀑布流的cell size各不相同,常见的场景是cell具有相同的宽度,但是高度各不相同。Cell Size仍然通过UICollectionViewDelegate中定义的协议来提供:

  • (CGSize)collectionView:(UICollectionView *)collectionView layout:(UICollectionViewLayout *)collectionViewLayout sizeForItemAtIndexPath:(NSIndexPath *)indexPath;

cells之间的间隔

同一个列中,上下两个cells之间的间隔由如下协议实现来设定:

  • (CGFloat)collectionView:(UICollectionView *)collectionView layout:(UICollectionViewLayout *)collectionViewLayout minimumLineSpacingForSectionAtIndex:(NSInteger)section;

如果此协议未实现,则使用UICollectionViewFlexLayout的属性:minimumLinetemSpacing

对特定cells进行偏移

某些场景,在某一个特定section之下,进行了分支展示内容。在这个特定section之下,如果进行左右滑动,可以切换各个分支,这种情况下,有可能需要对这个特定section之下的所有cell进行位置的偏移。

属性pagingSection

此属性指定可以偏移的最小section。

属性pagingOffset

此属性指定偏移的距离。

Header置顶

Header可置顶的section设定

Header可置顶的section通过如下三个方法进行设定

  • (void)addStickyHeader:(NSInteger)section;
  • (void)removeStickyHeader:(NSInteger)section;
  • (void)removeAllStickyHeaders;

所有未设置的section的Header不被置顶

置顶模式

UICollectionViewFlexLayout通过属性stackedStickyHeaders来设定Header置顶的两种模式: NO: 类似UICollectionViewFlowLayout的sectionHeadersPinToVisibleBounds,当section的区域被滑出可见区域时,处于置顶状态的Header也会被移出。 YES:Header当往上滑动并被置顶后,就一直处于置顶状态,仅当往下滑动需要脱离置顶位置。如果有多个section的Header都满足了置顶条件,则同时叠加在顶部,即都处于置顶状态。这是默认行为。

当某一个section的Header进入或者离开置顶状态,UICollectionViewDelegateFlexLayout如下两个通知协议如果被实现,将会被调用:

  • (void)collectionView:(UICollectionView *)collectionView layout:(UICollectionViewFlexLayout *)layout headerEnterStickyModeAtSection:(NSInteger)section withOriginalPoint:(CGPoint)point;
  • (void)collectionView:(UICollectionView *)collectionView layout:(UICollectionViewFlexLayout *)layout headerExitStickyModeAtSection:(NSInteger)section;

其中,进入置顶状态时,通知会将该Header原本的位置同时传出,供需要时使用。常见的场景是配合分页使用,通过此位置,可以计算出可滑动区域的坐标和大小。

实现的几个点:

布局容器

在原有UICollectionView的分组section下,新建立了Row和Column的二级容器(UICollectionViewFlowLayout也是通过Row来组织section下面的布局),其中:

  1. Section中的各个row之间,在纵向坐标上是递增的,row内的各个cell,横向坐标上是递增的

  2. Section中的各个column之间,在横向坐标上是递增的,column内的各个cell,在纵向坐标上是递增的

这种单向递增的特性,通过二分查找使得确定可见区域内的cells的效率是高效的。

UICollectionViewFlexLayoutInvalidationContext

UICollectionViewFlexLayout对于Header的置顶,或者左右滑动引起部分cells的位置偏移,都是在重载下面的函数中处理的:

  • (NSArray<UICollectionViewLayoutAttributes *> *)layoutAttributesForElementsInRect:(CGRect)rect;

而这两种行为,本质上都是对部分cell进行临时的偏移,整体layout并没有发生变化。所以在这两种情况下,我们希望重载函数:

  • (NSArray<UICollectionViewLayoutAttributes *> *)layoutAttributesForElementsInRect:(CGRect)rect;

可以随着滑动持续被触发,但是又不用真正的执行prepareLayout,避免性能的无谓损耗。基于这个考虑,新建的InvalidationContext增加了invalidatedOffset属性,滚动期间Header需要置顶,或者分页滑动的部分cells的偏移变化,控制改变之后,都基于此InvalidationContext调用invalidateLayout,同时重载函数:

  • (void)invalidateLayoutWithContext:(UICollectionViewLayoutInvalidationContext *)context;

在这个函数中检查InvalidationContext中的属性invalidatedOffset,如果该属性值不为YES,则设置一个标记(m_layoutInvalidated)告诉prepareLayout需要被真正的执行,如果是YES,则不改变标记(m_layoutInvalidated)的值。同时重载函数:

  • (void)prepareLayout

在这个函数中,判断标记m_layoutInvalidated是否为YES,如果是,则执行真正的布局处理,处理结束后,重制标记(m_layoutInvalidated)为NO。通过这种方式,避免了只是内部偏移导致的重新布局计算,而因为invalidateLayout被调用过,UICollectionView也会触发下面的重载函数:

  • (NSArray<UICollectionViewLayoutAttributes *> *)layoutAttributesForElementsInRect:(CGRect)rect;

来重新获取可见区域内的cells,从而达到更新特定cell的偏移的目的。

完整的实现和例子代码在这儿
