前言

  • 自定义ViewAndroid 开发者必须了解的基础
  • 网上有大量关于自定义View 原理的文章,但存在一些问题:内容不全、思路不清晰、无源码分析、简单问题复杂化等等
  • 今天,我将全面总结自定义View 的原理,我能保证这是市面上的最全面、最清晰、最易懂的
  1. 本文秉着“结论先行、详细分析在后”的原则,即先让大家感性认识,再通过理性分析从而理解问题;
  2. 所以,请各位读者先记住结论,再往下继续看分析;
  3. 文章较长,阅读需要较长时间,建议收藏等充足时间再进行阅读

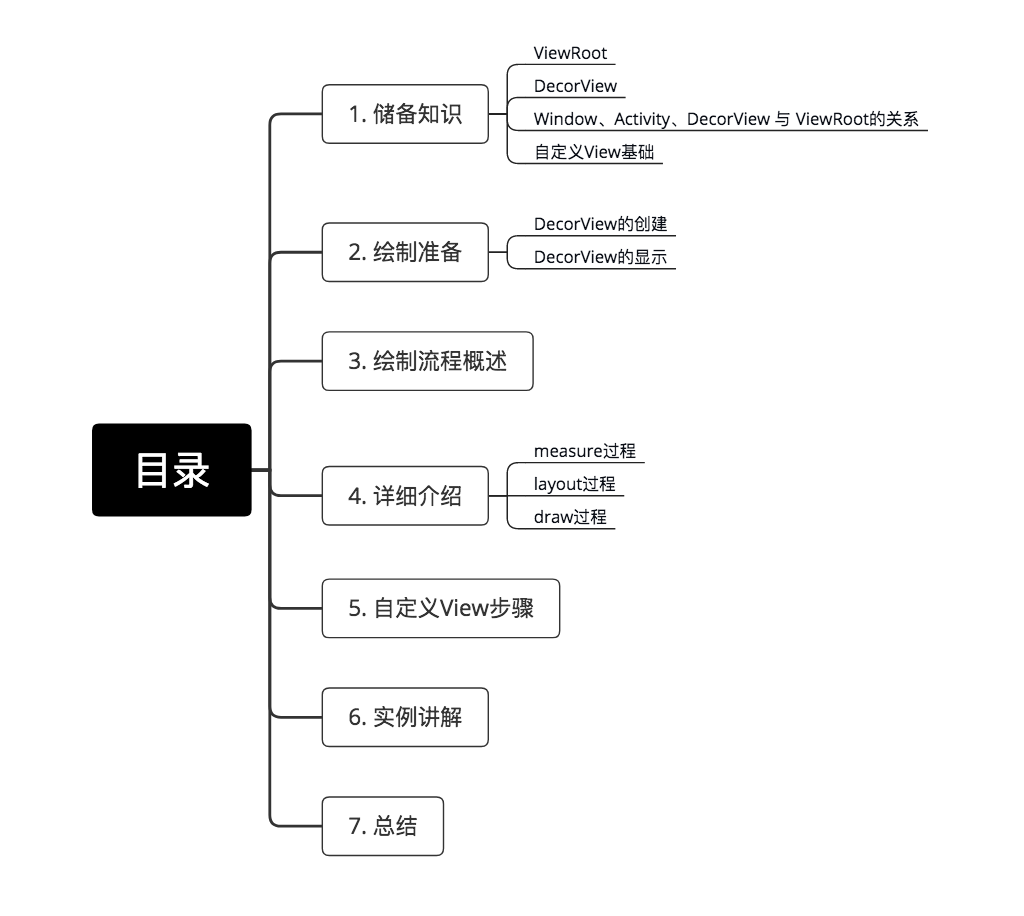

目录

示意图


1. 储备知识

1.1 ViewRoot

  • 定义 连接器,对应于ViewRootImpl

  • 作用

    1. 连接WindowManagerDecorView
    2. 完成View的三大流程: measurelayoutdraw
  • 特别注意

// 在主线程中,Activity对象被创建后:
// 1. 自动将DecorView添加到Window中 & 创建ViewRootImpll对象
root = new ViewRootImpl(view.getContent(),display);

// 3. 将ViewRootImpll对象与DecorView建立关联
root.setView(view,wparams,panelParentView)

1.2 DecorView

  • 定义:顶层View

Android 视图树的根节点;同时也是 FrameLayout 的子类

  • 作用:显示 & 加载布局

View层的事件都先经过DecorView,再传递到View

  • 特别说明 内含1个竖直方向的LinearLayout,分为2部分:上 = 标题栏(titlebar)、下 = 内容栏(content)

示意图

Activity中通过 setContentView()所设置的布局文件其实是被加到内容栏之中的,成为其唯一子View = id为content的FrameLayout

// 在代码中可通过content得到对应加载的布局

// 1. 得到content
ViewGroup content = (ViewGroup)findViewById(android.R.id.content);
// 2. 得到设置的View
ViewGroup rootView = (ViewGroup) content.getChildAt(0);

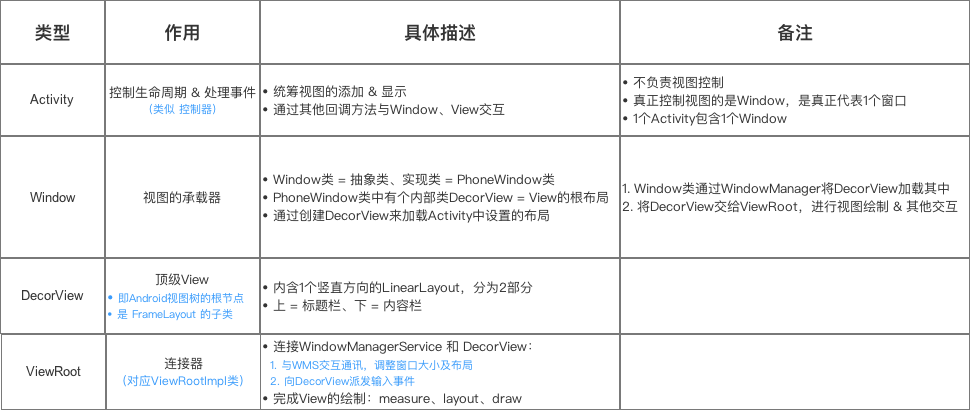

1.3 Window、Activity、DecorView 与 ViewRoot的关系

  • 简介

示意图

1.4 自定义View基础

了解自定义View流程前,需了解一定的自定义View基础,具体请看文章:(1)自定义View基础 - 最易懂的自定义View原理系列


2. 绘制准备

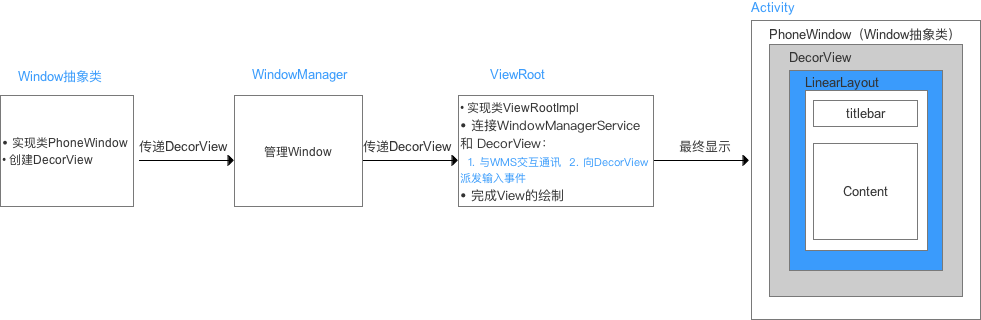

  • 回忆上图,可看出最后1步 = 绘制

    示意图

  • 但在绘制前,系统会有一些绘制准备,即前面几个步骤:创建PhoneWindow类、DecorView类、ViewRootmpl类等

故,下面我会先将绘制前的准备,再开始讲绘制流程


3. 绘制流程概述

  • 从上可知,View的绘制流程开始于:ViewRootImpl对象的performTraversals()
  • 源码分析
/**
  * 源码分析:ViewRootImpl.performTraversals()
  */
  private void performTraversals() {

  		// 1. 执行measure流程
        // 内部会调用performMeasure()
        measureHierarchy(host, lp, res,desiredWindowWidth, desiredWindowHeight);

        // 2. 执行layout流程
        performLayout(lp, mWidth, mHeight);

        // 3. 执行draw流程
        performDraw();
    }

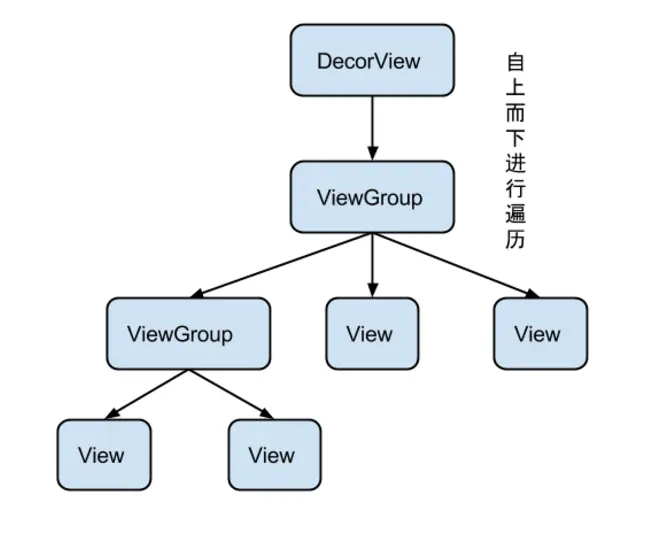

  • 从上面的performTraversals()可知:View的绘制流程从顶级View(DecorView)ViewGroup开始,一层一层从ViewGroup至子View遍历测绘

即:自上而下遍历、由父视图到子视图、每一个 ViewGroup 负责测绘它所有的子视图,而最底层的 View 会负责测绘自身

示意图

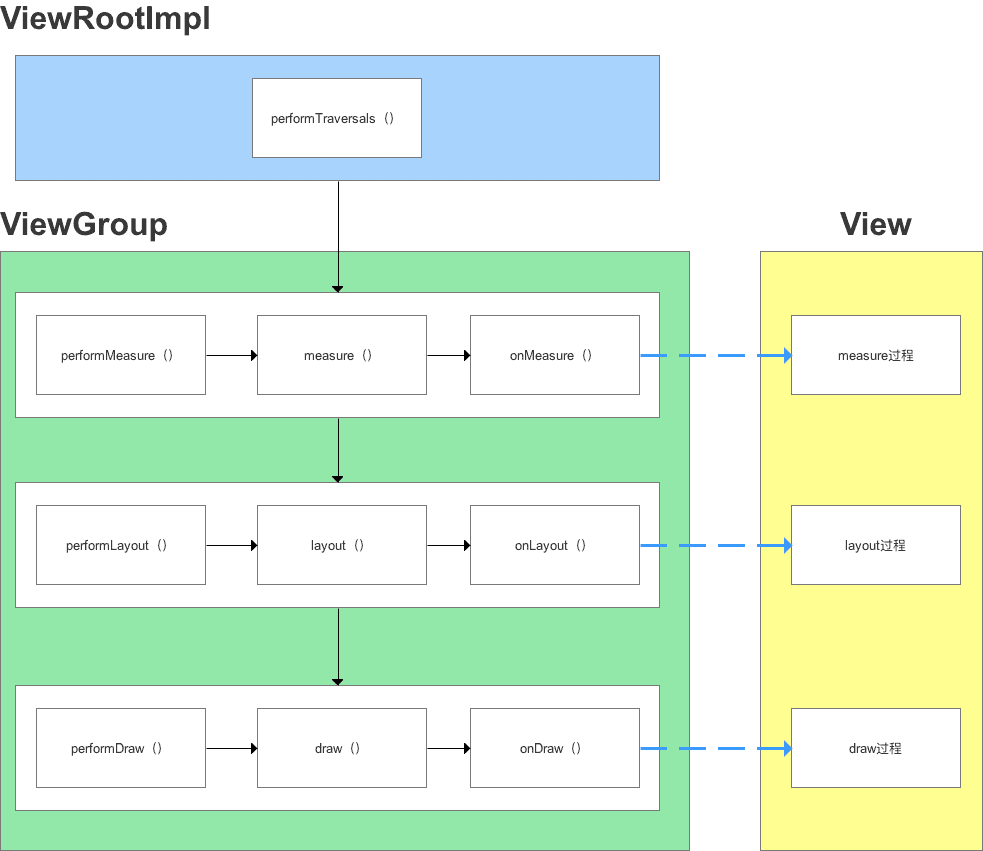

  • 绘制的流程 = measure过程、layout过程、draw过程,具体如下

示意图

示意图

下面,我将详细讲解View绘制的三大流程:measure过程、layout过程、draw过程


4. 详细介绍

4.1 Measure 过程

  • 作用 测量View的宽 / 高
  1. 在某些情况下,需要多次测量(measure)才能确定View最终的宽/高;
  2. 该情况下,measure过程后得到的宽 / 高可能不准确;
  3. 此处建议:在layout过程中onLayout()去获取最终的宽 / 高

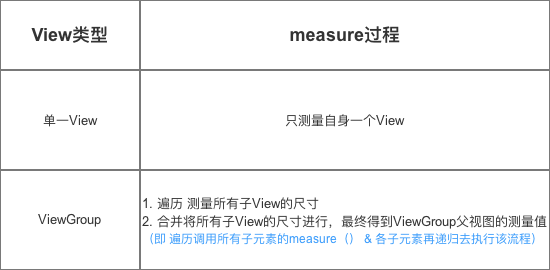

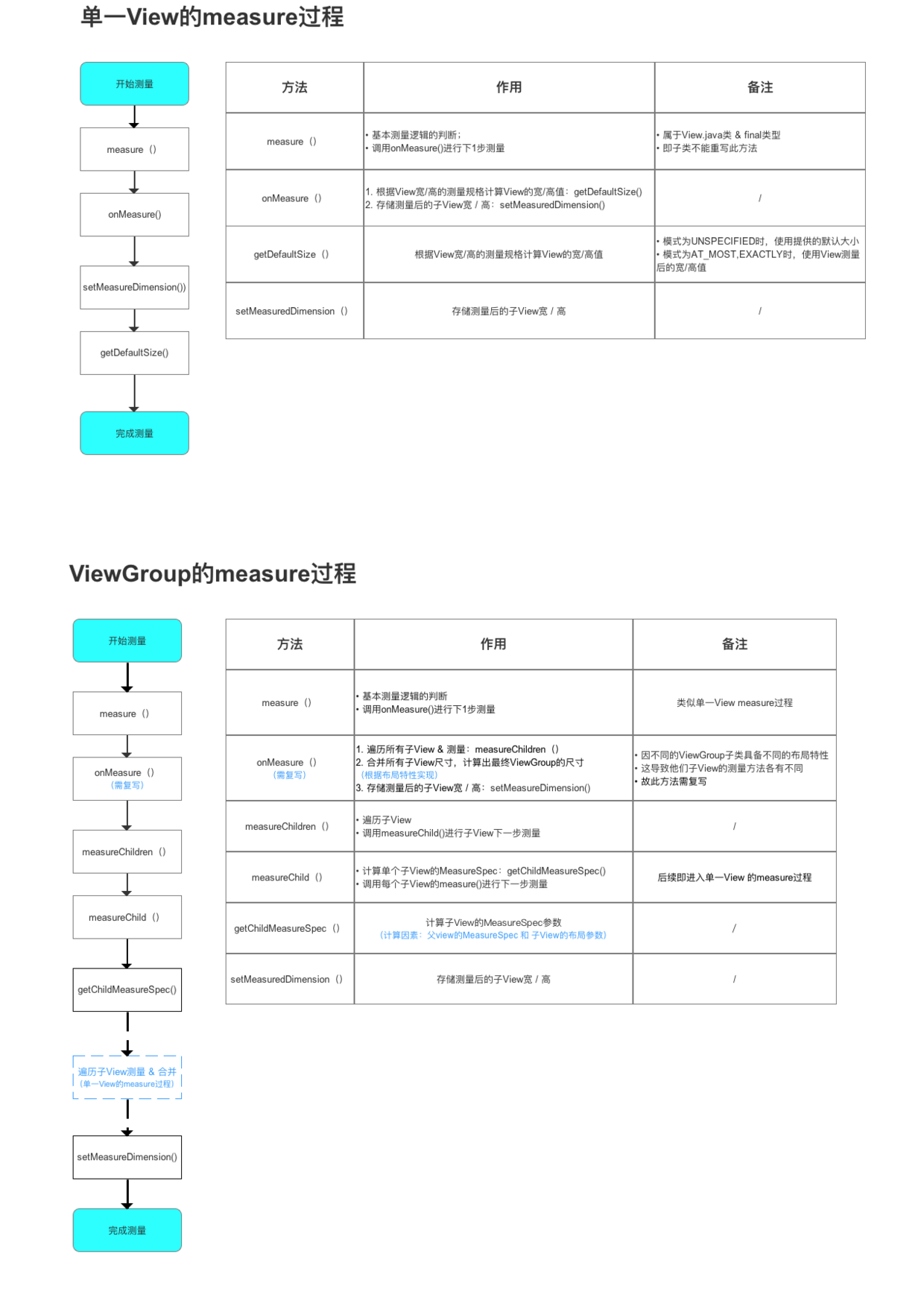

  • 具体流程

示意图

示意图

4.2 Layout过程

  • 作用 计算视图(View)的位置

即计算View的四个顶点位置:LeftTopRightBottom

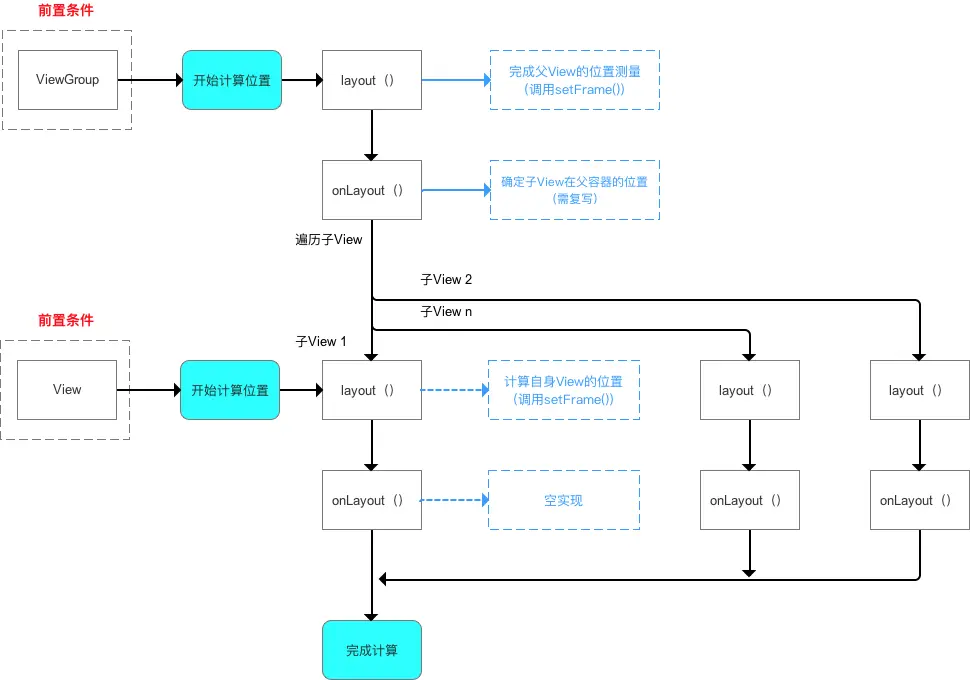

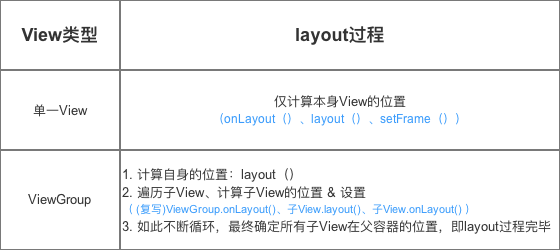

  • 具体流程
    示意图

示意图

  • 详细讲解

请看文章:自定义View Layout过程 - 最易懂的自定义View原理系列(3)

4.3 Draw过程

  • 作用 绘制View视图

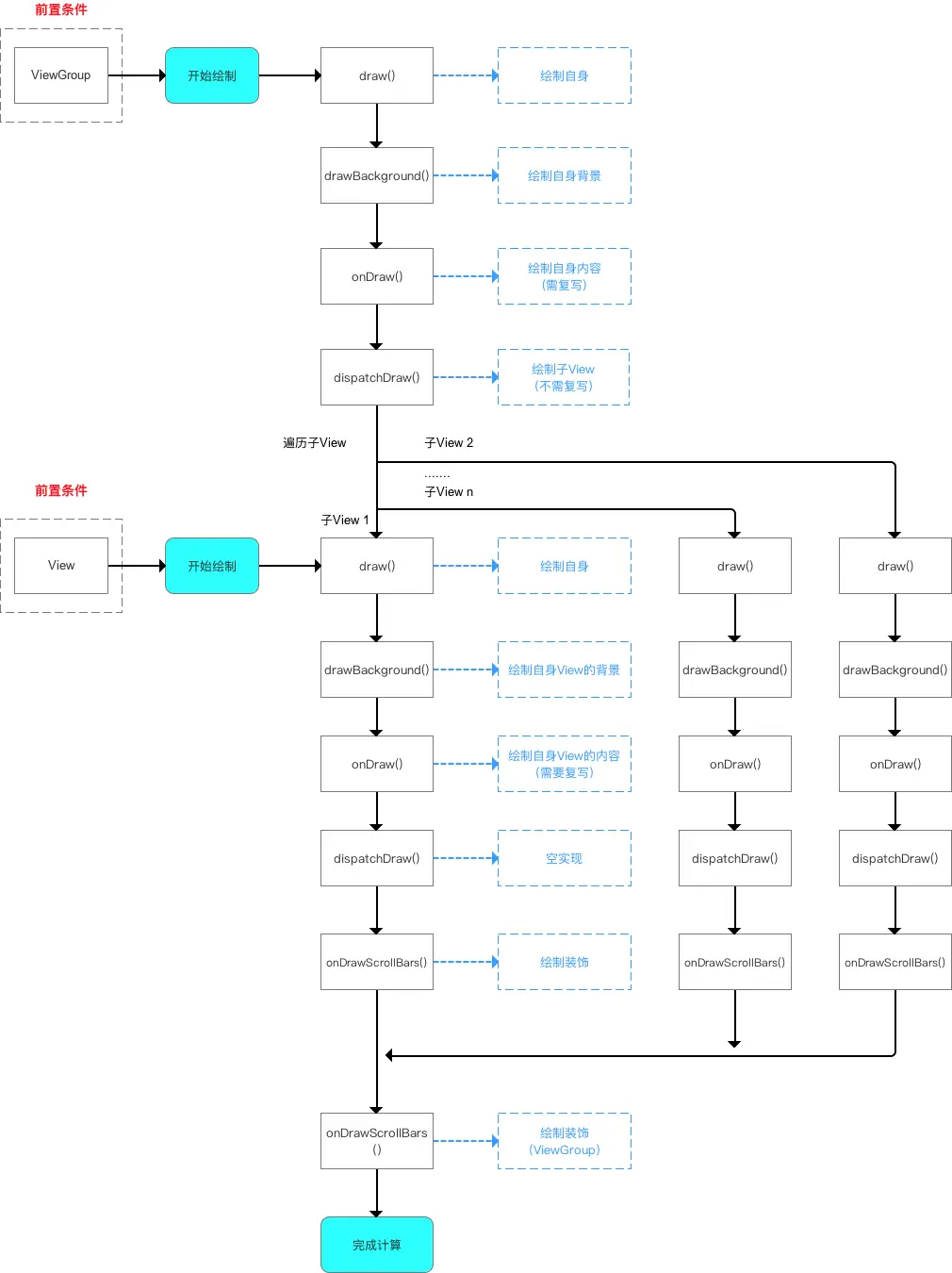

  • 具体流程

示意图

示意图

至此,关于自定义View的工作流程讲解完毕。


5. 自定义View的步骤

步骤1:实现Measure、Layout、Draw流程

  • 从View的工作流程(measure过程、layout过程、draw过程)来看,若要实现自定义View,根据自定义View的种类不同(单一View / ViewGroup),需自定义实现不同的方法

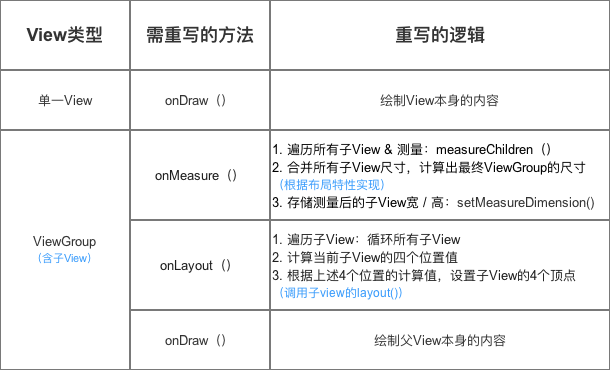

  • 主要是:onMeasure()onLayout()onDraw(),具体如下

示意图

步骤2:自定义属性

  1. 在values目录下创建自定义属性的xml文件
  2. 在自定义View的构造方法中加载自定义XML文件 & 解析属性值
  3. 在布局文件中使用自定义属性

6. 实例讲解

结合原理 & 实现步骤,若需实现1个自定义View,请看文章:手把手教你写一个完整的自定义View


7. 总结

本文全面总结自定义View 的原理。至此,关于自定义View的绘制流程您应该非常熟悉了。关于自定义View的其他文章:

(1)自定义View基础 - 最易懂的自定义View原理系列

(2)自定义View Measure过程 - 最易懂的自定义View原理系列

(3)自定义View Layout过程 - 最易懂的自定义View原理系列

(4)自定义View Draw过程- 最易懂的自定义View原理系列

接下来我将继续对自定义View的应用进行讲解,有兴趣的可以继续关注Carson_Ho的安卓开发笔记
