带你深入理解 Flutter 中的字体“冷”知识

本篇将带你深入理解 Flutter 开发过程中关于字体和文本渲染的“冷”知识,帮助你理解和增加关于 Flutter 中字体绘制的“无用”知识点。

毕竟此类相关的内容太少了

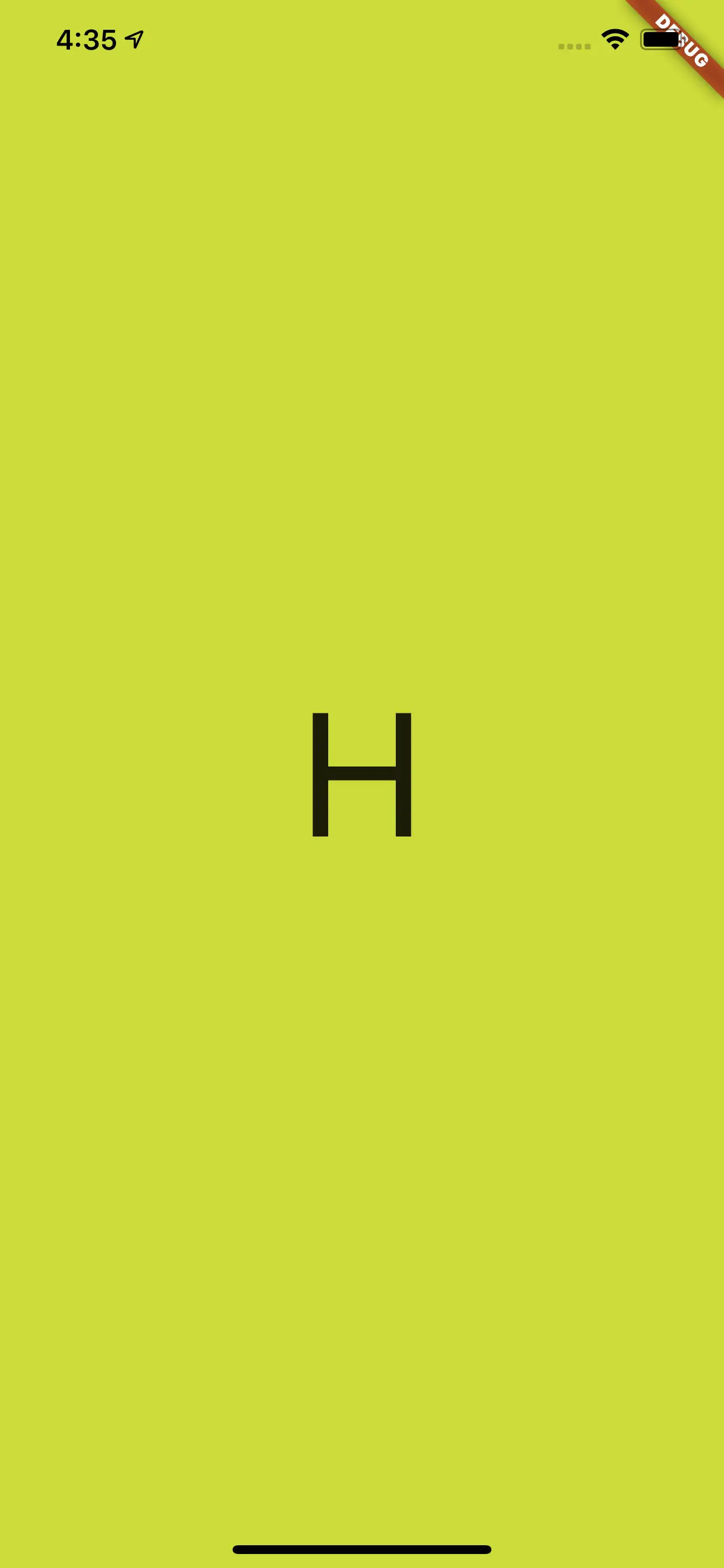

首先从一个简单的文本显示开始,如下代码所示,运行后可以看到界面内出现了一个 H 字母,它的 fontSize100Text 被放在一个高度为 200Container 中,然后如果这时候有人问你:Text 显示 H 字母需要占据多大的高度,你知道吗?


  @override
  Widget build(BuildContext context) {
    return Scaffold(
      backgroundColor: Colors.black,
      body: Container(
        color: Colors.lime,
        alignment: Alignment.center,
        child: Container(
          alignment: Alignment.center,
          child: Container(
            height: 200,
            alignment: Alignment.center,
            child: new Row(
              children: <Widget>[
                Container(
                  child: new Text(
                    "H",
                    style: TextStyle(
                      fontSize: 100,
                    ),
                  ),
                ),
                Container(
                  height: 100,
                  width: 100,
                  color: Colors.red,
                )
              ],
            ),
          )

        ),
      ),
    );
  }
复制代码

一、TextStyle

如下代码所示,为了解答这个问题,首先我们给 Text 所在的 Container 增加了一个蓝色背景,并增加一个 100 * 100 大小的红色小方块做对比。

@override
  Widget build(BuildContext context) {
    return Scaffold(
      backgroundColor: Colors.black,
      body: Container(
        color: Colors.lime,
        alignment: Alignment.center,
        child: Container(
          alignment: Alignment.center,
          child: Container(
            height: 200,
            alignment: Alignment.center,
            child: new Row(
              mainAxisAlignment: MainAxisAlignment.center,
              children: <Widget>[
                Container(
                  color: Colors.blue,
                  child: new Text(
                    "H",
                    style: TextStyle(
                      fontSize: 100,
                    ),
                  ),

                ),
                Container(
                  height: 100,
                  width: 100,
                  color: Colors.red,
                )
              ],
            ),
          )

        ),
      ),
    );
  }
复制代码

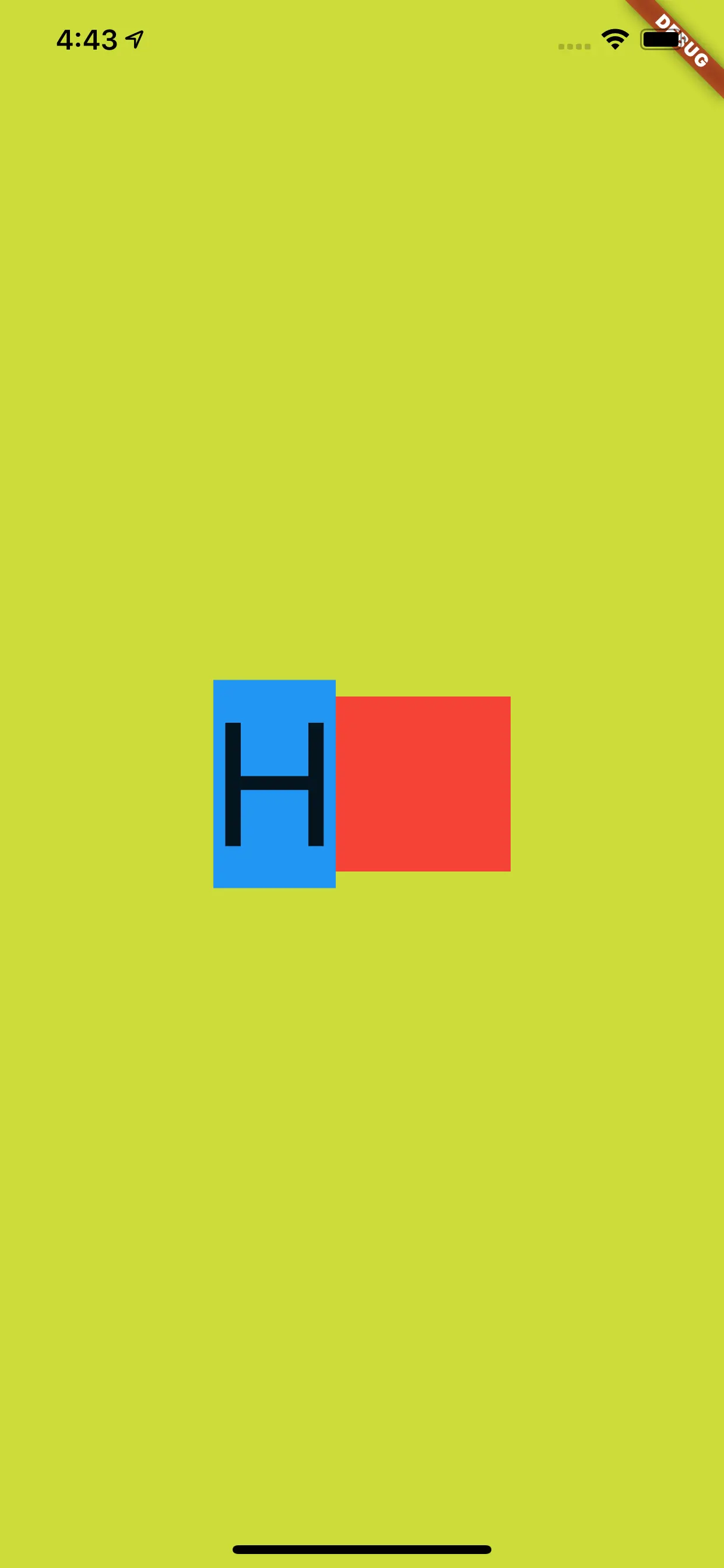

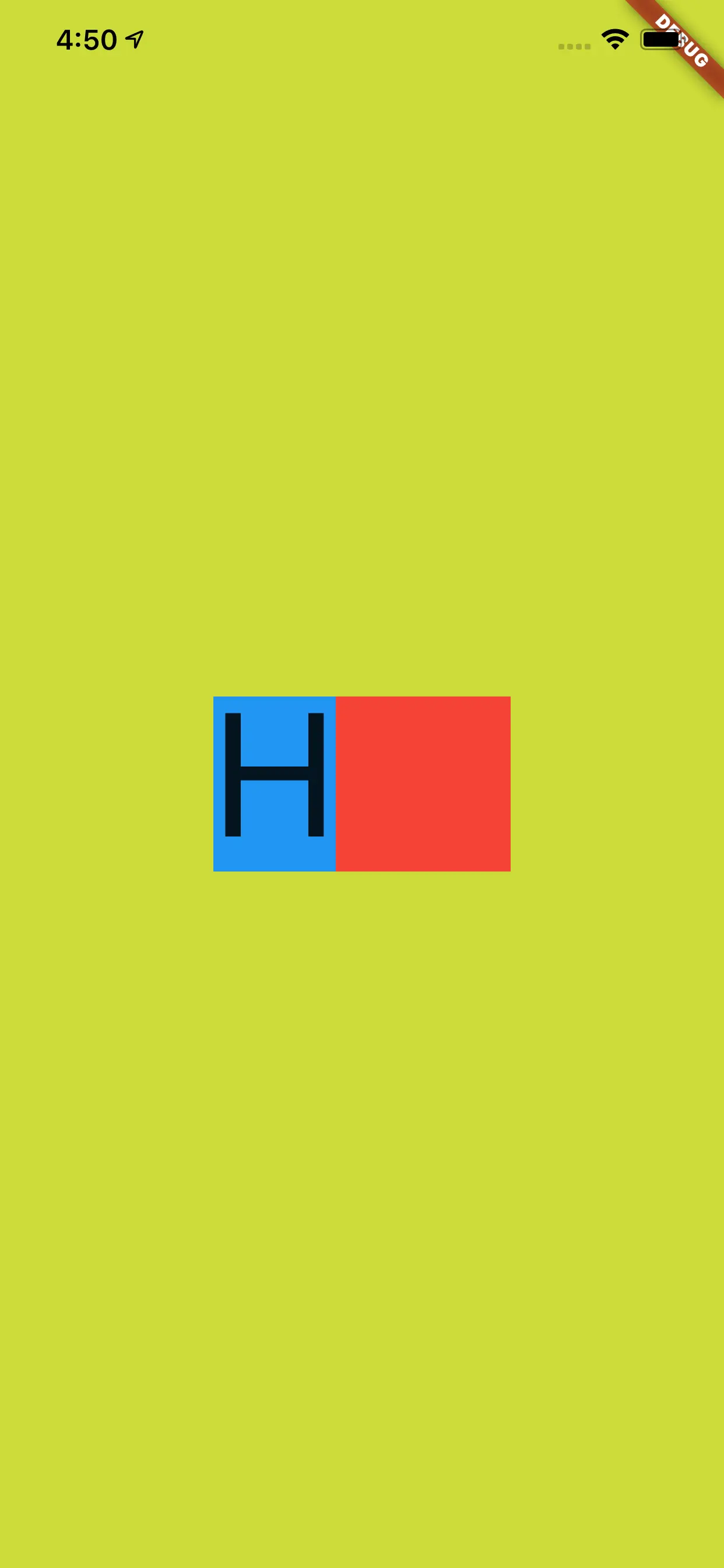

结果如下图所示,可以看到 H 字母的上下有着一定的 padding 区域,蓝色Container 的大小明显超过了 100 ,但是黑色的 H 字母本身并没有超过红色小方块,那蓝色区域的高度是不是 Text 的高度,它的大小又是如何组成的呢?

事实上,前面的蓝色区域是字体的行高,也就是 line height ,关于这个行高,首先需要解释的就是 TextStyle 中的 height 参数。

默认情况下 height 参数是 null,当我们把它设置为 1 之后,如下图所示,可以看到蓝色区域的高度和红色小方块对齐,变成了 100 的高度,也就是行高变成了 100 ,而 H 字母完整的显示在蓝色区域内。

height 是什么呢?根据文档可知,首先 TextStyle 中的 height 参数值在设置后,其效果值是 fontSize 的倍数:

  • height 为空时,行高默认是使用字体的量度(这个量度后面会有解释);
  • height 不是空时,行高为 height * fontSize 的大小;

如下图所示,蓝色区域和红色区域的对比就是 heightnull1 的对比高度。

另外上图的 BaseLine 也解释了:为什么 fontSize 为 100 的 H 字母,不是充满高度为 100 的蓝色区域。

根据上图的示意效果,在 height 为 1 的红色区域内,H 字母也应该是显示在基线之上,而基线的底部区域是为了如 g 和 j 等字母预留,所以如下图所示,在 Text 内加入 g 字母并打开 Flutter 调试的文本基线显示,由 Flutter 渲染的绿色基线也可以看到符合我们预期的效果。

忘记截图由 g 的了,脑补吧。

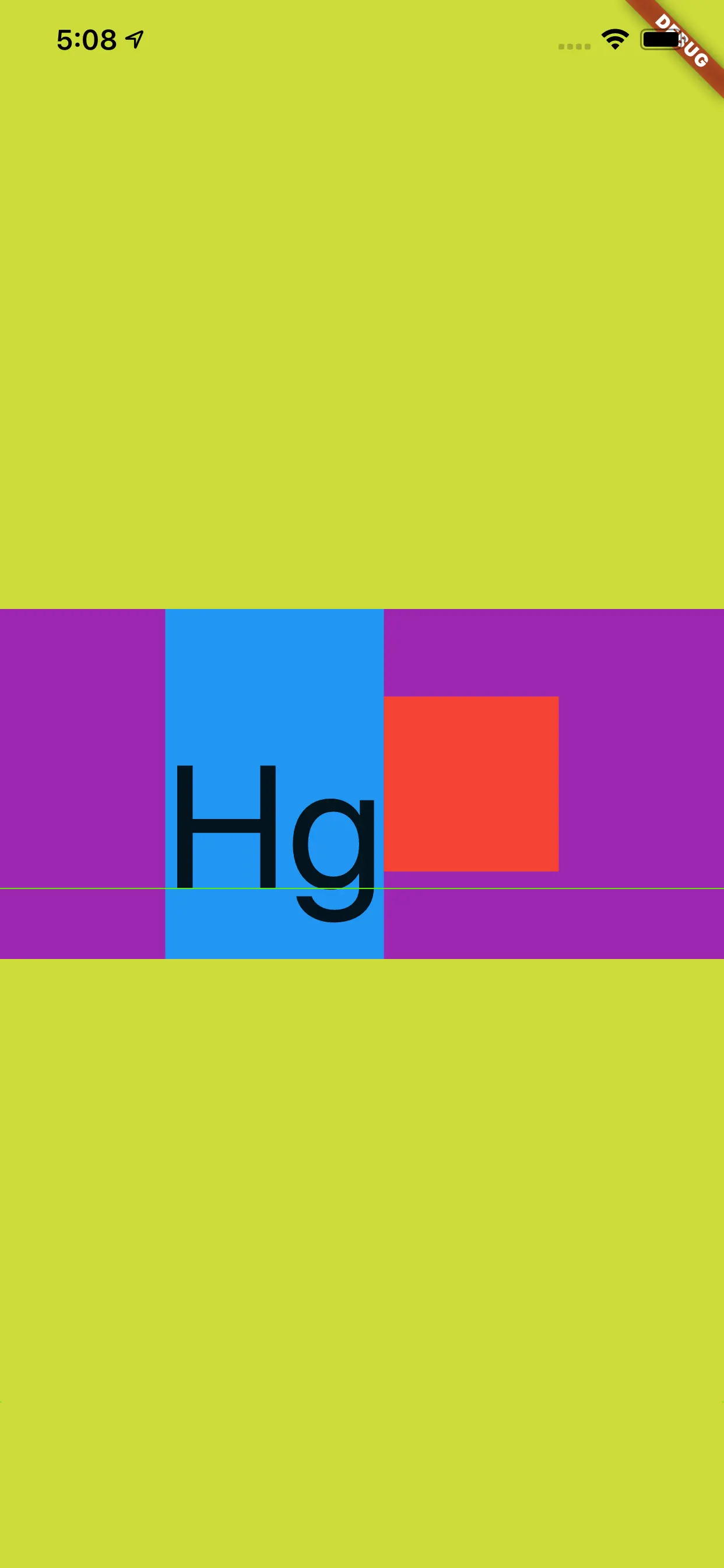

接着如下代码所示,当我们把 height 设置为 2 ,并且把上层的高度为 200Container 添加一个紫色背景,结果如下图所示,可以看到蓝色块刚好充满紫色方块,因为 fontSize100 的文本在 x2 之后恰好高度就是 200

@override
  Widget build(BuildContext context) {
    return Scaffold(
      backgroundColor: Colors.black,
      body: Container(
        color: Colors.lime,
        alignment: Alignment.center,
        child: Container(
          alignment: Alignment.center,
          child: Container(
            height: 200,
            color: Colors.purple,
            alignment: Alignment.center,
            child: new Row(
              mainAxisAlignment: MainAxisAlignment.center,
              children: <Widget>[
                Container(
                  color: Colors.blue,
                  child: new Text(
                    "Hg",
                    style: TextStyle(
                      fontSize: 100,
                      height: 2,
                    ),
                  ),

                ),
                Container(
                  height: 100,
                  width: 100,
                  color: Colors.red,
                )
              ],
            ),
          )

        ),
      ),
    );
  }
复制代码

不过这里的 Hg 是往下偏移的,为什么这样偏移在后面会介绍,还会有新的对比。

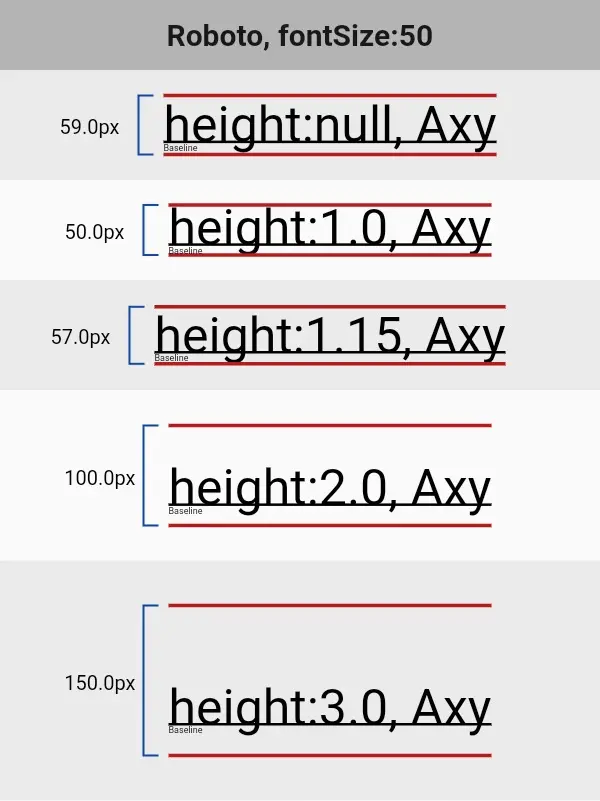

最后如下图所示,是官方提供的在不同 TextStyleheight 参数下, Text 所占高度的对比情况。

二、StrutStyle

那再回顾下前面所说的默认字体的量度,这个默认字体的量度又是如何组成的呢?这就不得不说到 StrutStyle

如下代码所示,在之前的代码中添加 StrutStyle

  • 设置了 forceStrutHeight 为 true ,这是因为只有 forceStrutHeight 才能强制重置 Textheight 属性;
  • 设置了StrutStyleheight 设置为 1 ,这样 TextStyle 中的 height 等于 2 就没有了效果。
  @override
  Widget build(BuildContext context) {
    return Scaffold(
      backgroundColor: Colors.black,
      body: Container(
        color: Colors.lime,
        alignment: Alignment.center,
        child: Container(
          alignment: Alignment.center,
          child: Container(
            height: 200,
            color: Colors.purple,
            alignment: Alignment.center,
            child: new Row(
              mainAxisAlignment: MainAxisAlignment.center,
              children: <Widget>[
                Container(
                  color: Colors.blue,
                  child: new Text(
                    "Hg",
                    style: TextStyle(
                      fontSize: 100,
                      height: 2,
                    ),
                    strutStyle: StrutStyle(
                      forceStrutHeight: true,
                      fontSize: 100,
                      height: 1
                    ),

                  ),

                ),
                Container(
                  height: 100,
                  width: 100,
                  color: Colors.red,
                )
              ],
            ),
          )

        ),
      ),
    );
  }
复制代码

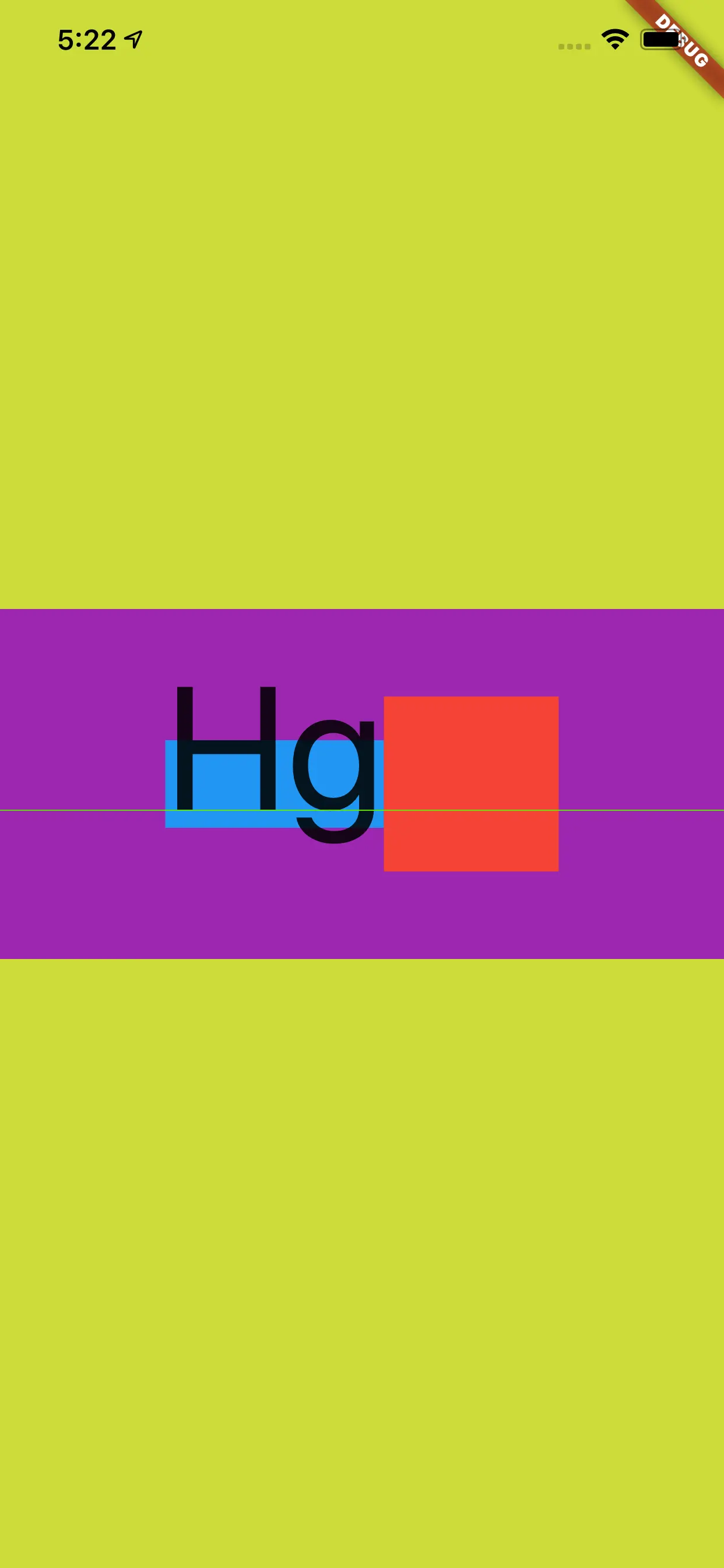

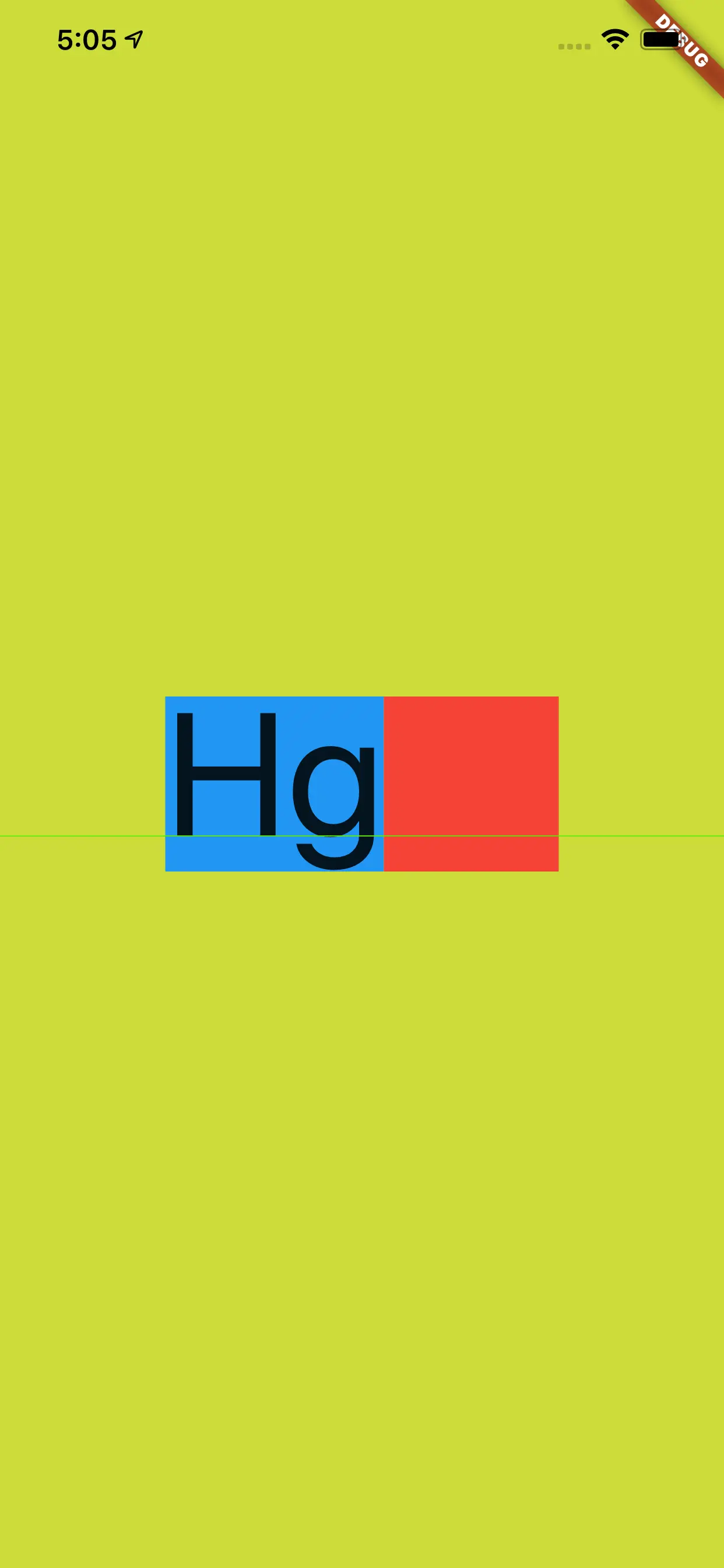

效果如下图所示,虽然 TextStyleheight2 ,但是显示出现是以 StrutStyleheight1 的效果为准。

然后查看文档对于 StrutStyleheight 的描述,可以看到:height 的效果依然是 fontSize 的倍数,但是不同的是这里的对 fontSize 进行了补充说明 : ascent + descent = fontSize,其中:

  • ascent 代表的是基线上方部分;

  • descent 代表的是基线的半部分

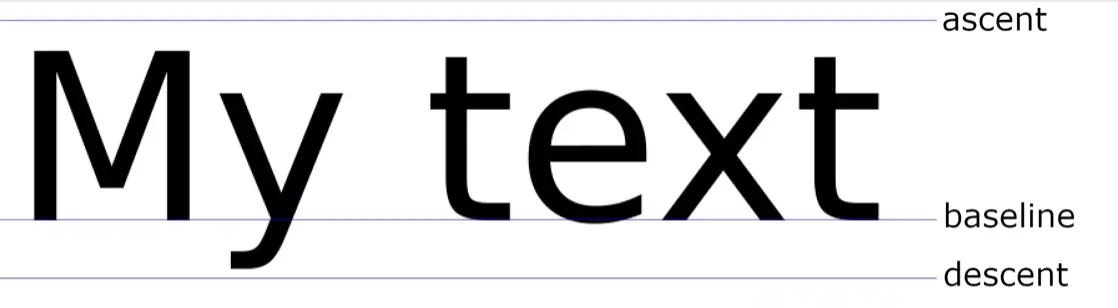

  • 其组合效果如下图所示:

Flutter 中 ascentdescent 是不能用代码单独设置。

除此之外,StrutStylefontSizeTextStylefontSize 作用并不一样:当我们把 StrutStylefontSize 设置为 50 ,而 TextStylefontSize 依然是 100 时,如下图所示,可以看到黑色的字体大小没有发生变化,而蓝色部分的大小变为了 50 的大小。

有人就要说那 StrutStyle 这样的 fontSize 有什么用?

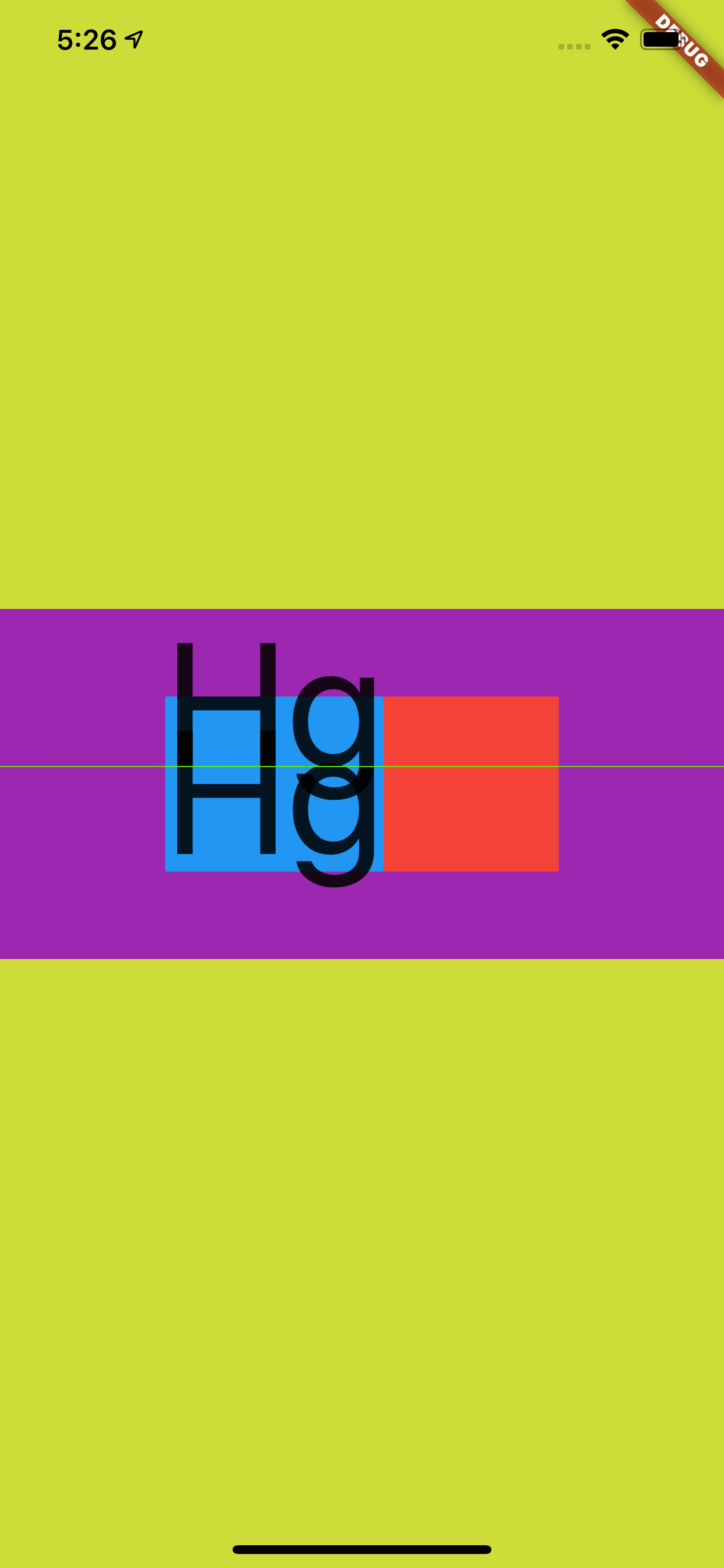

这时候,如果在上面条件不变的情况下,把 Text 中的文本变成 "Hg\nHg" 这样的两行文本,可以看到换行后的文本重叠在了一起,所以 StrutStylefontSize 也是会影响行高

另外,在 StrutStyle 中还有另外一个参数也会影响行高,那就是 leading

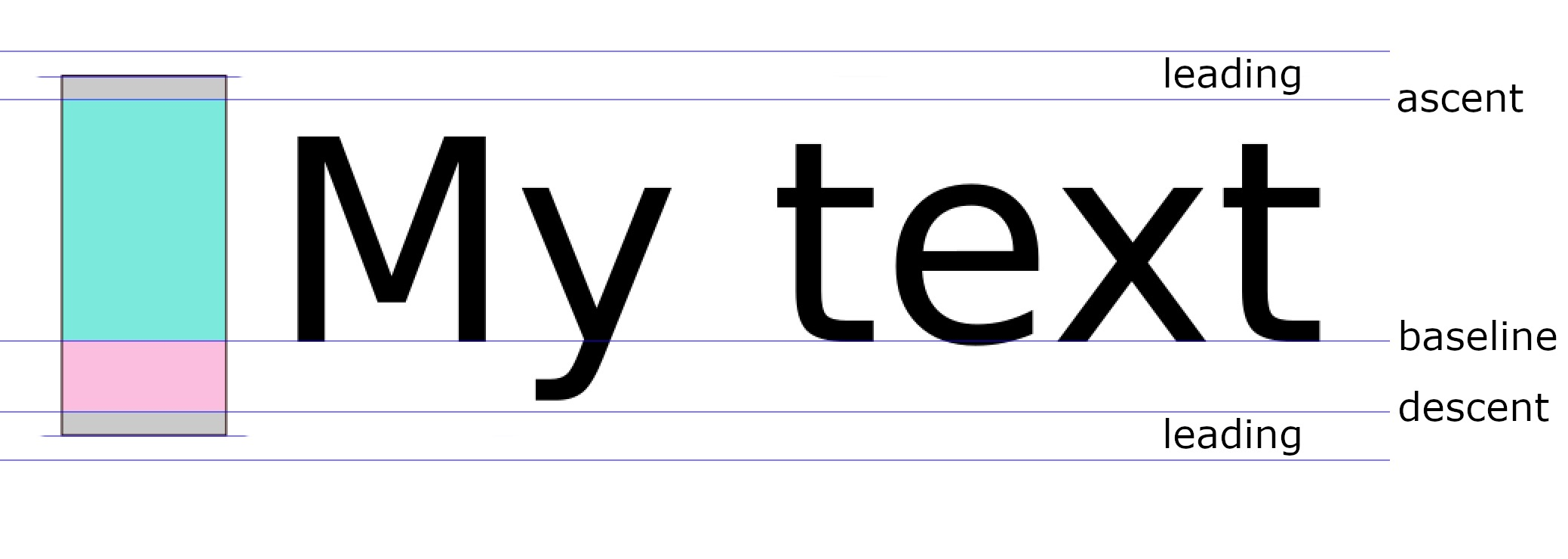

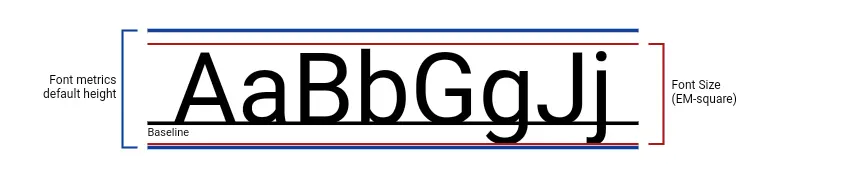

如下图所示,加上了 leading 后才是 Flutter 中对字体行高完全的控制组合,leading 默认为 null ,同时它的效果也是 fontSize 的倍数,并且分布是上下均分。

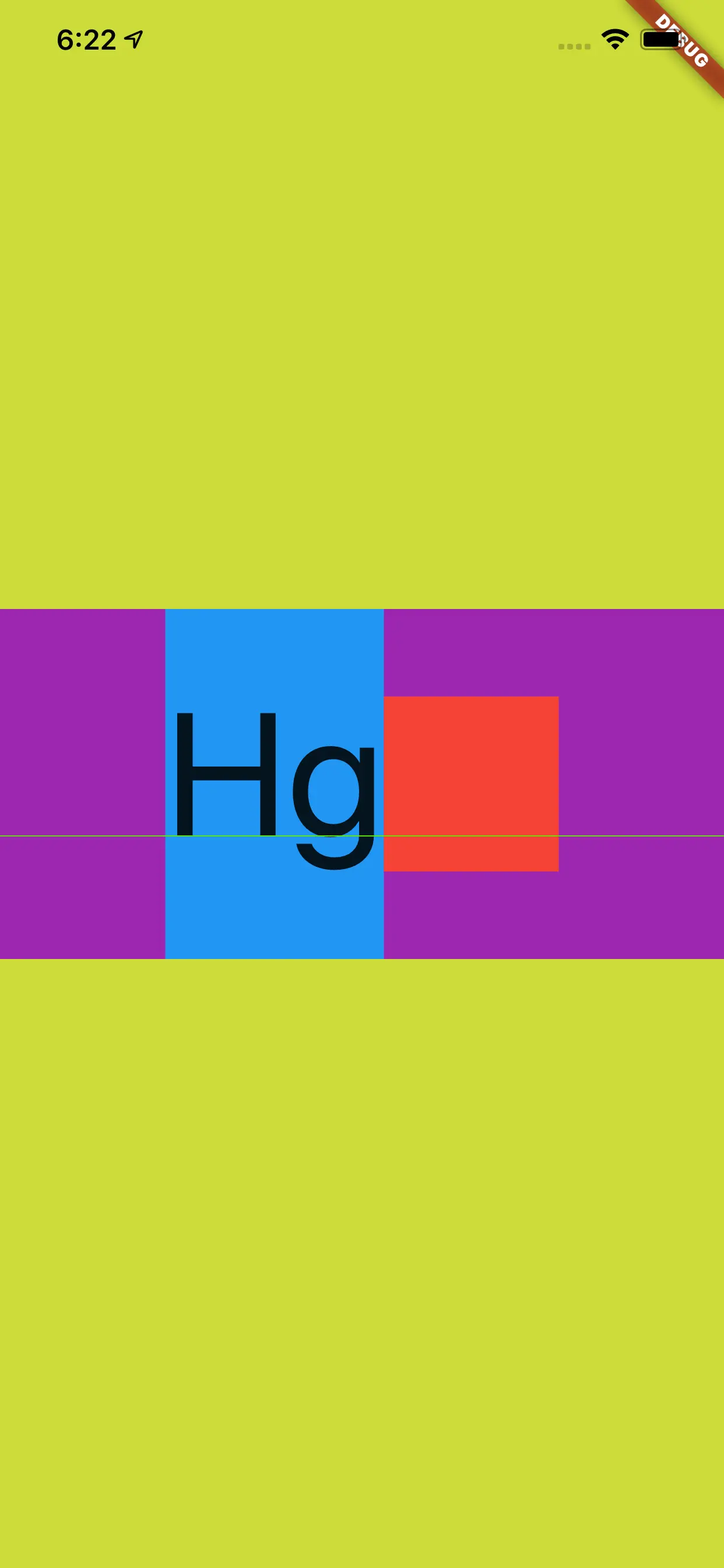

所以如下代码所示,当 StrutStylefontSize100height 为 1,leading 为 1 时,可以看到 leading 的大小让蓝色区域变为了 200,从而 和紫色区域高度又重叠了,不同的对比之前的 Hg 在这次充满显示是居中。


  @override
  Widget build(BuildContext context) {
    return Scaffold(
      backgroundColor: Colors.black,
      body: Container(
        color: Colors.lime,
        alignment: Alignment.center,
        child: Container(
          alignment: Alignment.center,
          child: Container(
            height: 200,
            color: Colors.purple,
            alignment: Alignment.center,
            child: new Row(
              mainAxisAlignment: MainAxisAlignment.center,
              children: <Widget>[
                Container(
                  color: Colors.blue,
                  child: new Text(
                    "Hg",
                    style: TextStyle(
                      fontSize: 100,
                      height: 2,
                    ),
                    strutStyle: StrutStyle(
                      forceStrutHeight: true,
                      fontSize: 100,
                      height: 1,
                      leading: 1
                    ),

                  ),

                ),
                Container(
                  height: 100,
                  width: 100,
                  color: Colors.red,
                )
              ],
            ),
          )

        ),
      ),
    );
  }
复制代码

因为 leading 是上下均分的,而 height 是根据 ascentdescent 的部分放大,明显 ascentdescent 大得多,所以前面的 TextStyleheight 为 2 时,充满后整体往下偏移。

三、backgroundColor

那么到这里应该对于 Flutter 中关于文本大小、度量和行高等有了基本的认知,接着再介绍一个属性:TextStylebackgroundColor

介绍这个属性是为了和前面的内容产生一个对比,并且解除一些误解。

如下代码所示,可以看到 StrutStylefontSize100height1,按照前面的介绍,蓝色的区域大小应该是和红色小方块一样大。

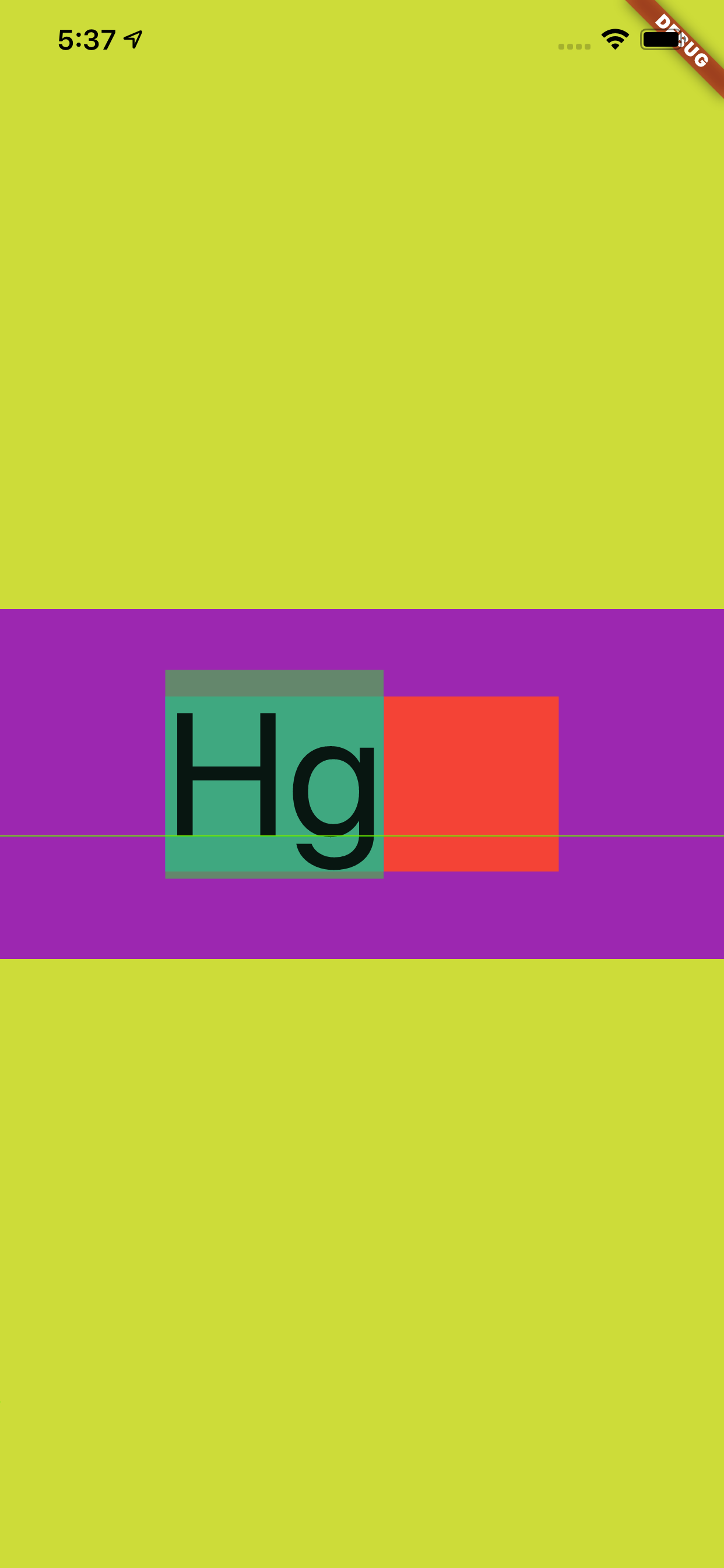

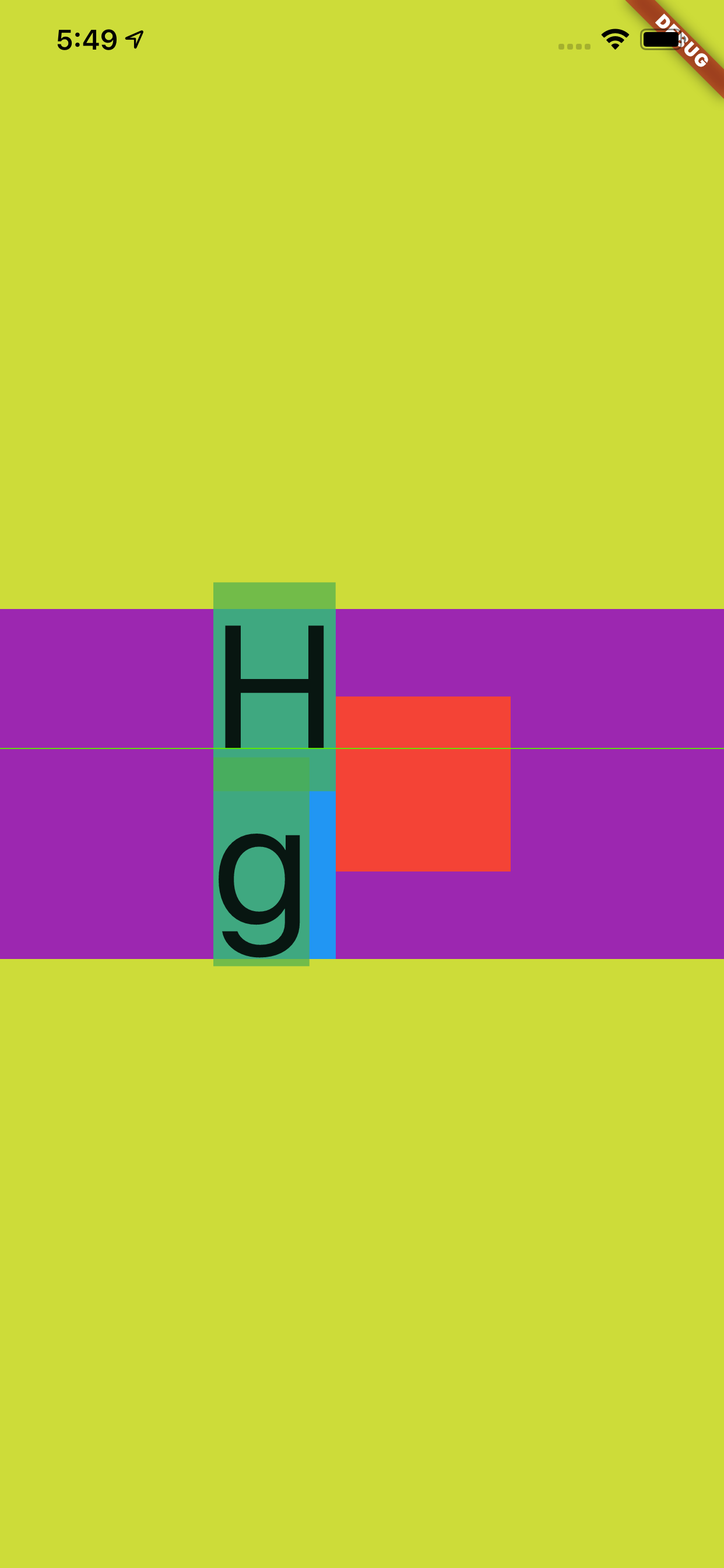

然后我们设置了 TextStylebackgroundColor 为具有透明度的绿色,结果如下图所示,可以看到 backgroundColor 的区域超过了 StrutStyle,显示为默认情况下字体的度量


  @override
  Widget build(BuildContext context) {
    return Scaffold(
      backgroundColor: Colors.black,
      body: Container(
        color: Colors.lime,
        alignment: Alignment.center,
        child: Container(
          alignment: Alignment.center,
          child: Container(
            height: 200,
            color: Colors.purple,
            alignment: Alignment.center,
            child: new Row(
              mainAxisAlignment: MainAxisAlignment.center,
              children: <Widget>[
                Container(
                  color: Colors.blue,
                  child: new Text(
                    "Hg",
                    style: TextStyle(
                      fontSize: 100,
                      backgroundColor: Colors.green.withAlpha(180)
                    ),
                    strutStyle: StrutStyle(
                      forceStrutHeight: true,
                      fontSize: 100,
                      height: 1,
                    ),

                  ),

                ),
                Container(
                  height: 100,
                  width: 100,
                  color: Colors.red,
                )
              ],
            ),
          )

        ),
      ),
    );
  }
复制代码

这是不是很有意思,事实上也可以反应出,字体的度量其实一直都是默认的 ascent + descent = fontSize,我们可以改变 TextStyleheight 或者 StrutStyle 来改变行高效果,但是本质上的 fontSize 其实并没有变。

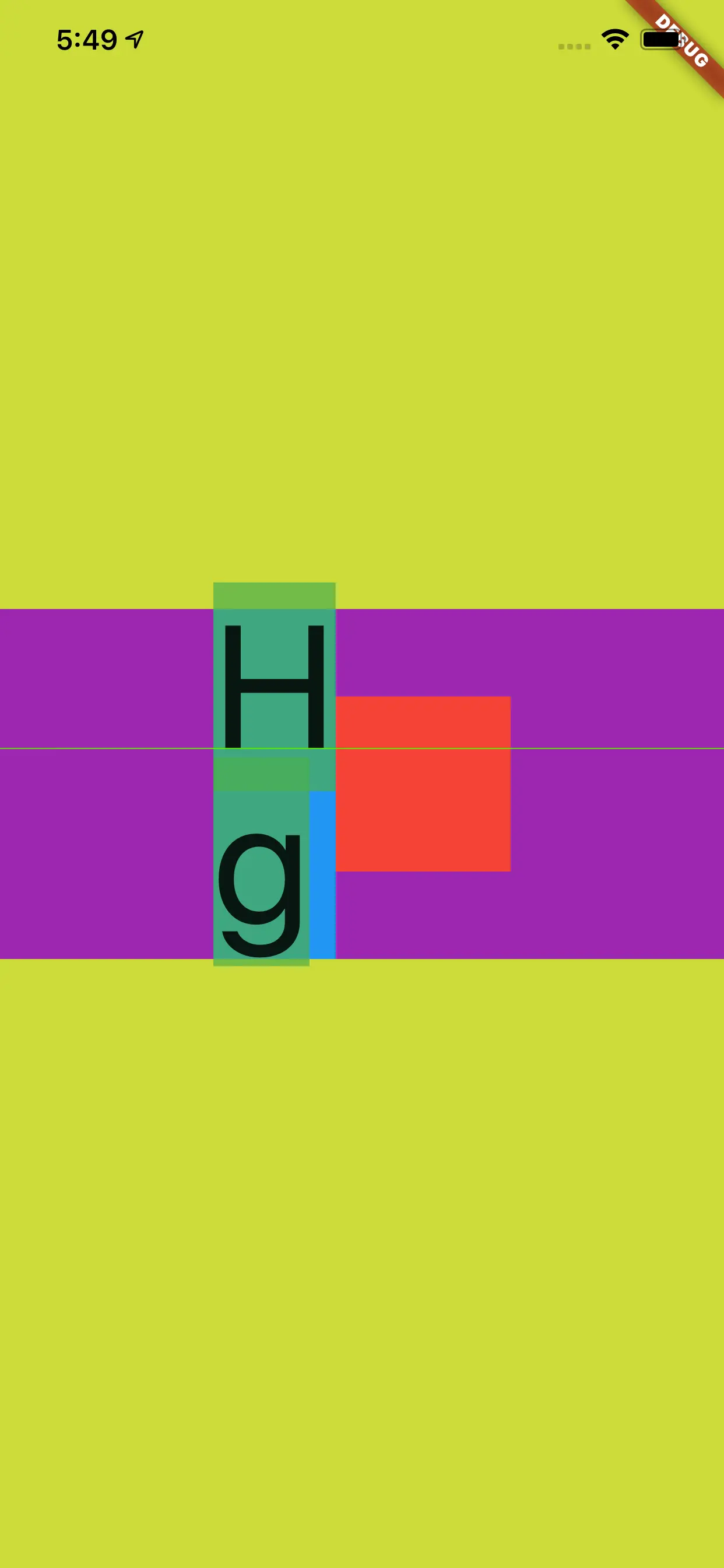

如果把输入内容换成 "H\ng" ,如下图所示可以看到更有意思的效果。

四、TextBaseline

最后再介绍一个属性 :TextStyleTextBaseline,因为这个属性一直让人产生“误解”。

关于 TextBaseline 有两个属性,分别是 alphabeticideographic ,为了更方便解释他们的效果,如下代码所示,我们通过 CustomPaint 把不同的基线位置绘制出来。


  @override
  Widget build(BuildContext context) {
    return Scaffold(
      backgroundColor: Colors.black,
      body: Container(
        color: Colors.lime,
        alignment: Alignment.center,
        child: Container(
          alignment: Alignment.center,
          child: Container(
            height: 200,
            width: 400,
            color: Colors.purple,
            child: CustomPaint(
              painter: Text2Painter(),
            ),
          )

        ),
      ),
    );
  }

class Text2Painter extends CustomPainter {
  @override
  void paint(Canvas canvas, Size size) {
    var baseLine = TextBaseline.alphabetic;
    //var baseLine = TextBaseline.ideographic;

    final textStyle =
        TextStyle(color: Colors.white, fontSize: 100, textBaseline: baseLine);
    final textSpan = TextSpan(
      text: 'My文字',
      style: textStyle,
    );
    final textPainter = TextPainter(
      text: textSpan,
      textDirection: TextDirection.ltr,
    );
    textPainter.layout(
      minWidth: 0,
      maxWidth: size.width,
    );

    final left = 0.0;
    final top = 0.0;
    final right = textPainter.width;
    final bottom = textPainter.height;
    final rect = Rect.fromLTRB(left, top, right, bottom);
    final paint = Paint()
      ..color = Colors.red
      ..style = PaintingStyle.stroke
      ..strokeWidth = 1;
    canvas.drawRect(rect, paint);

    // draw the baseline
    final distanceToBaseline =
        textPainter.computeDistanceToActualBaseline(baseLine);

    canvas.drawLine(
      Offset(0, distanceToBaseline),
      Offset(textPainter.width, distanceToBaseline),
      paint..color = Colors.blue..strokeWidth = 5,
    );

    // draw the text
    final offset = Offset(0, 0);
    textPainter.paint(canvas, offset);
  }

  @override
  bool shouldRepaint(CustomPainter oldDelegate) => true;
}
复制代码

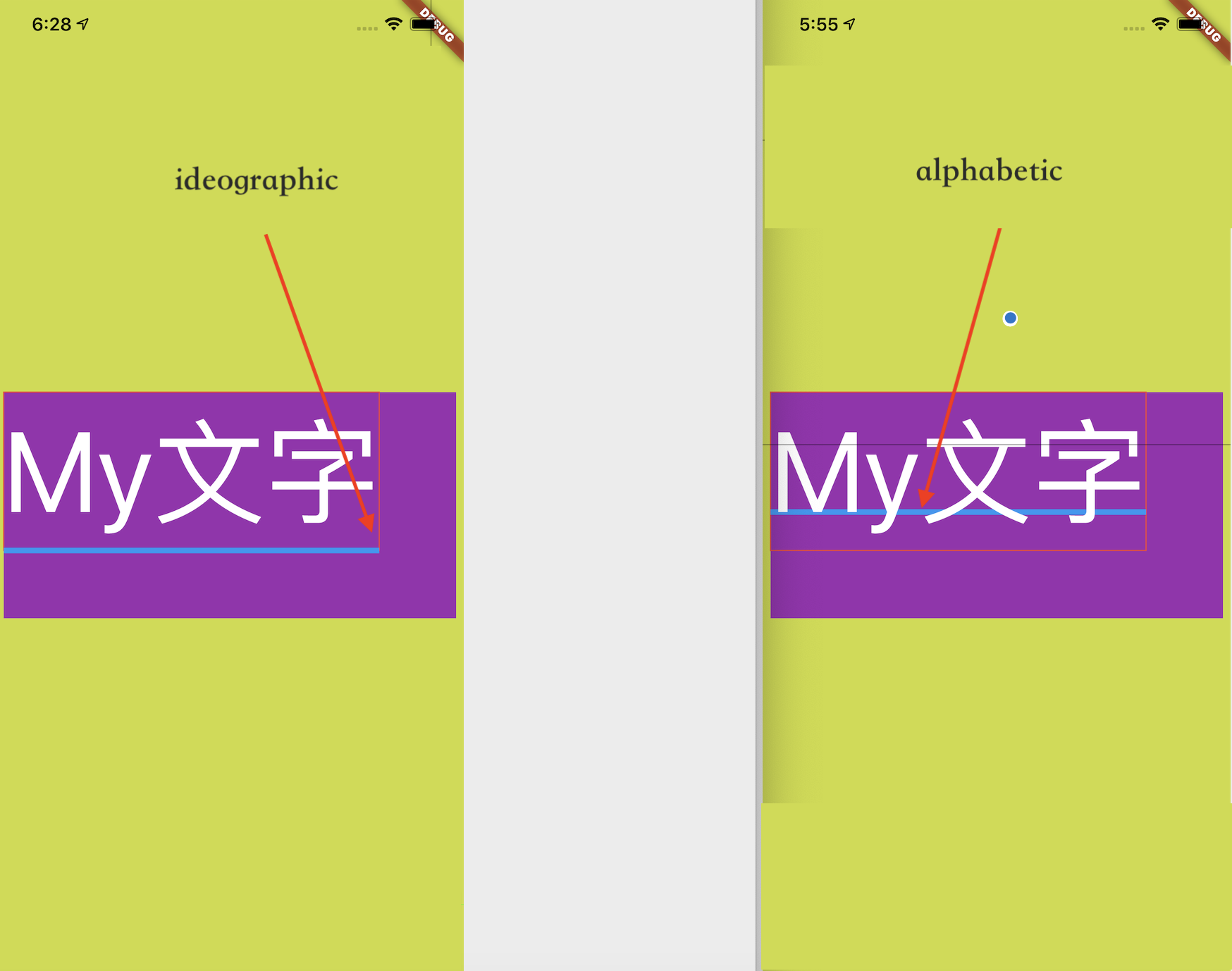

如下图所示,蓝色的线就是 baseLine,从效果可以直观看到不同 baseLine 下对齐的位置应该在哪里。

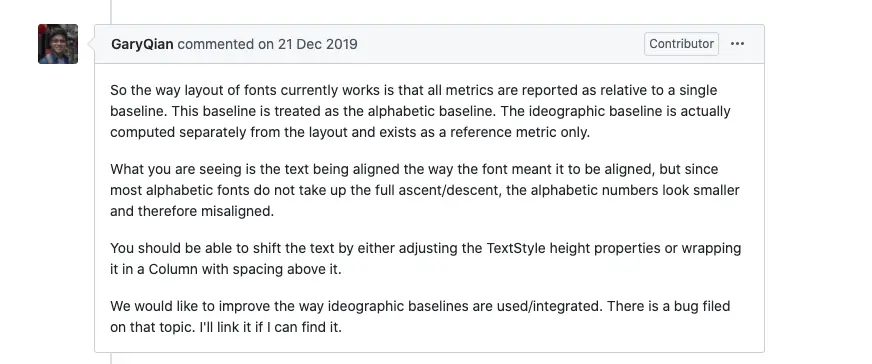

但是事实上 baseLine 的作用并不会直接影响 TextStyle 中文本的对齐方式,Flutter 中默认显示的文本只会通过 TextBaseline.alphabetic 对齐的,如下图所示官方人员也对这个问题有过描述 #47512

这也是为什么要用 CustomPaint 展示的原因,因为用默认 Text 展示不出来。

举个典型的例子,如下代码所示,虽然在 RowText 上都是用了 ideographic ,但是其实并没有达到我们想要的效果。

 @override
  Widget build(BuildContext context) {
    return Scaffold(
      backgroundColor: Colors.black,
      body: Container(
        color: Colors.lime,
        alignment: Alignment.center,
        child: Container(
            alignment: Alignment.center,
            child: Row(
                crossAxisAlignment: CrossAxisAlignment.baseline,
                textBaseline: TextBaseline.ideographic,
                mainAxisSize: MainAxisSize.max,
                children: [
                  Text(
                    '我是中文',
                    style: TextStyle(
                      fontSize: 55,
                      textBaseline: TextBaseline.ideographic,
                    ),
                  ),
                  Spacer(),
                  Text('123y56',
                      style: TextStyle(
                        fontSize: 55,
                        textBaseline: TextBaseline.ideographic,
                      )),
                ])),
      ),
    );
  }
复制代码

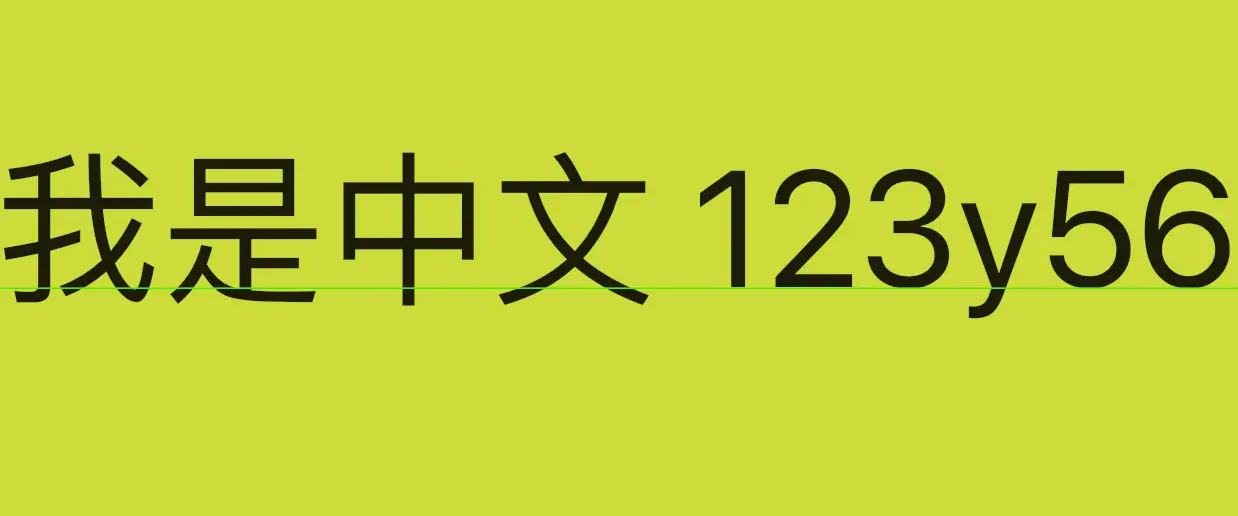

关键就算 Row 设置了 center ,这段文本看起来还是不是特别“对齐”。

自从,关于 Flutter 中的字体相关的“冷”知识介绍完了,不知道你“无用”的知识有没有增多呢?
