现象描述

小H最近闲来无事，准备去自己开发的商品详情页看看有没有MM图片，看得正投入时。

发现logcat中一直在打印log，这就有点尴尬啦。

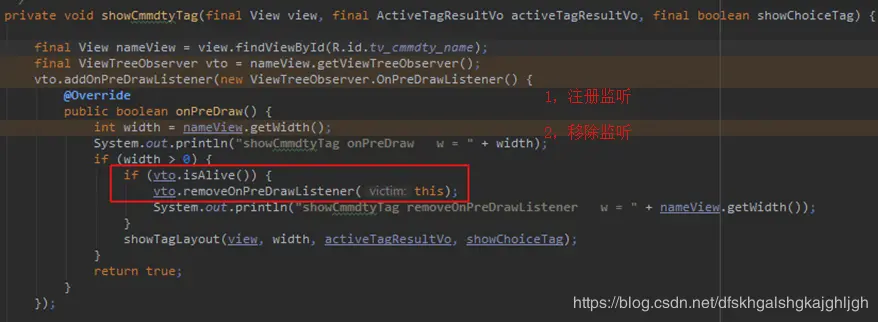

小H翻开代码，找到了原因，原来是四级页单行展示Tag时，需要对展示宽度进行测量，具体实现方法是这样的：

1，	获取ViewTreeObserver对象：ViewTreeObserver vto = nameView.getViewTreeObserver()；
2，	注册监听vto.addOnPreDrawListener(new ViewTreeObserver.OnPreDrawListener() {…；
3，	Remove监听if (vto.isAlive()) { vto.removeOnPreDrawListener(this)…;

结果啪啪啪（16ms一次）的高频率打脸(log)，百思不得其解。

看代码，add监听+ remove监听，很完美的一套传统组合拳，为什么还一直被打脸呢？

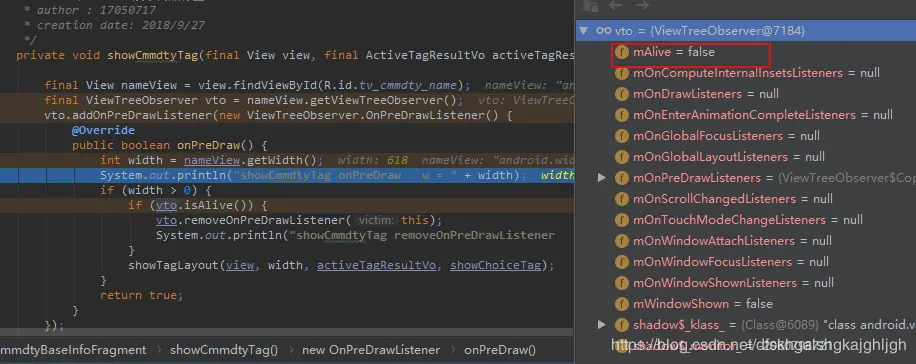

很明显原因是vto.isAlive()是false？小H脱掉了外套，点了根烟，深吸一口，在烟雾的缭绕下，露出了老司机的笑容，只见他打开了debug模式：

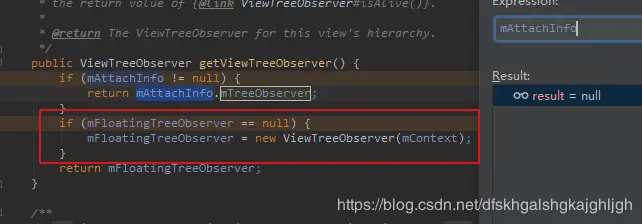

1. 初始化 final ViewTreeObserver vto = nameView.getViewTreeObserver();

因为此时mAttactInfo ==null ， return的是mFloatingTreeObserver（临时工）。 2. 查看vto对象中mAlive=true，没有毛病。

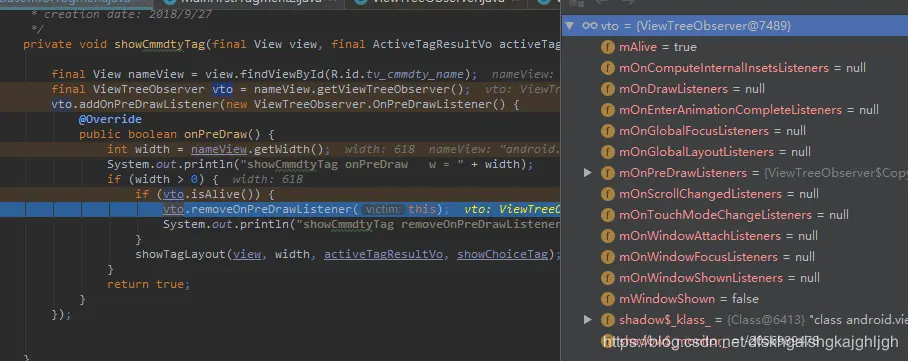

回调public boolean onPreDraw()中再探，此时mAlive = false，我X，怎么是false？

咦，什么情况下mLive变成false的呢？false了就无法removeListener了（内部有检测机制，false的时候remove会崩溃）。导致nameView的onPreDraw()可能会继续被调用。H老师陷入了沉思。本文主要剖析下面两个问题：onPreDraw为什么没有Remove掉？onPreDraw为什么会不停的调用。

原因分析

为什么没有remove掉？创建的时候是true，回调的时候mLive为什么变成了false？ H老师带着疑问一步步探索。首先我们发现ViewTreeObserver类中只有一个方法会改变mLive的值：

ViewTreeObserver
private void kill() {
    mAlive = false;
}

那么这个方法又是在什么情况下被调用的呢? 由于mAttactInfo ==null，那么mAttactInfo又是什么时候赋值的呢？又是什么时候把mFloatingTreeObserver开除(kill)的呢？

带着疑问，小H扶了扶眼镜，既然是ViewTreeObserver监听是在View绘制中，那么肯定与View的绘制有关系，先看看View的绘制流程，在ViewRootImpl的构造方法中mAttachInfo = new View.AttachInfo(mWindowSession,mWindow,display,this,mHandler,this,context); 但是什么时候和ViewTreeObserver关联的呢，先不要着急，继续向下看，在performTraversals() 方法中，

private void performTraversals() {
final View host = mView;  //DecoView
......

//重点来啦 host.dispatchAttachedToWindow(mAttachInfo,0);//赋值mAttachInfo关联

dispatchAttachedToWindow：
mAttachInfo = info;
if (mFloatingTreeObserver != null) {
    info.mTreeObserver.merge(mFloatingTreeObserver);
	}
ViewTreeObserver：
 void merge(ViewTreeObserver observer) {
if (observer.mOnPreDrawListeners != null) {
    if (mOnPreDrawListeners != null) {
        mOnPreDrawListeners.addAll(observer.mOnPreDrawListeners);
    } else {
        mOnPreDrawListeners = observer.mOnPreDrawListeners;
    }
......
performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
performLayout(lp, mWidth, mHeight);
//注意：在performDraw之前，会触发我们的回调
boolean cancelDraw = mAttachInfo.mTreeObserver.dispatchOnPreDraw() || !isViewVisible;
//此处调用dispatchOnPreDraw()，  -> 回调listener的.onPreDraw()
performDraw();
......

在dispatchAttachedToWindow方法中把之前添加到mFloatingTreeObserver中的listerners全部merger到info.mTreeObserver中，临时工mFloatingTreeObserver退位让贤并kill自己。调用void kill(){mAlive =false} ，狡兔死，走狗烹。看到这里，小H夹烟的手颤抖了一下，想到自己从前作为CTO时呼风唤雨，如今变成了猿，惊出一身冷汗。

我们商品详情页中在onPreDraw回调中是这样写的：

final ViewTreeObserver vto = nameView.getViewTreeObserver();
public boolean onPreDraw() {
   System.out.println("showCmmdtyTag onPreDraw   w = " + width);
        if (vto.isAlive()) {
            vto.removeOnPreDrawListener(this);
        }
        showTagLayout(view, width, activeTagResultVo, showChoiceTag);
    return true;
}

总结：根据上面的分析，由于在view绑定父View之前给view添加了Listerner(创建临时ViewTreeObserver存放),绑定之后，将View中添加的listener merge到父View传递来的mAttatInfo中，并kill()原来的ViewTreeObserver(vto.isAlive()=false),导致removeOnPreDrawListener永远没有机会执行。

解决方案（mAttachInfo的传递过程）

分析完原因后，同学们都很迫切想知道解决结果，小Y先站了起来，吼道：说了半天你渴不渴啊，我要结果，结果懂吗？解决方案呢？小H得意的笑道：猴子莫急，我这边提供了两种解决方案： 1.Listener中也使用nameView.getViewTreeObserver()获取VTO 在onPreDraw回调中，使用mAttachInfo中的ViewTreeObserver，如下：

final ViewTreeObserver vto = nameView.getViewTreeObserver();
        vto.addOnPreDrawListener(new ViewTreeObserver.OnPreDrawListener() {
            @Override
            public boolean onPreDraw() {
                    if (nameView.getViewTreeObserver().isAlive()) {
                        nameView.getViewTreeObserver().removeOnPreDrawListener(this);
                    }
                return true;

使用nameView.getViewTreeObserver()重新获取新的ViewTreeObserver对象，即mAttachInfo.mTreeObserver，它已经从临时工身上merge了所有的Listeners。

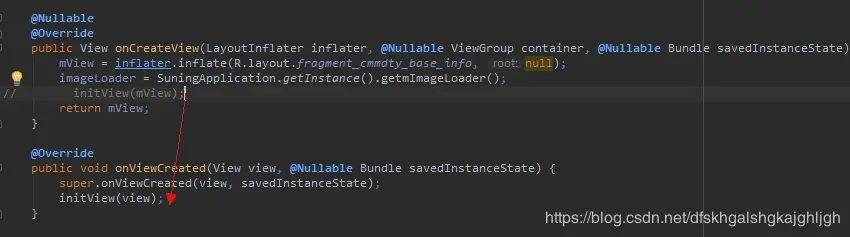

2.在mAttachInfo！=null后再addPreDrawListener 2.1调整addPreDrawListener的时机初始化vot=nameView.getViewTreeObserver()时，如果mAttactInfo已经赋值，那就没有临时工啥事了,就可以规避这个问题了。那么我们移动初始化的位置试试呢下面小H做了个实验，将vot =nameView.getViewTreeObserver()从onCreatView()->onViewCreated();

此时在回调onPreDraw()中，vto.isAlive == true，说明mAttactInfo赋值的时间在onCreatView()和onViewCreated()之间。在onViewCreated方法中mAttactInfo已经有值。

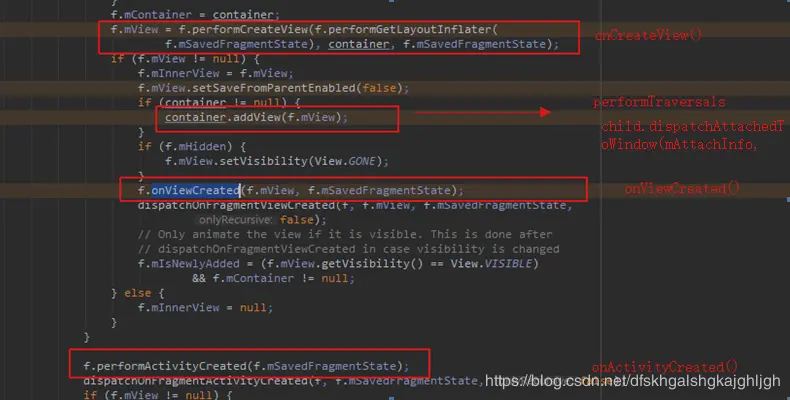

我们再看看Fragment的onCreatView()和onViewCreated()之间到底发生了什么？

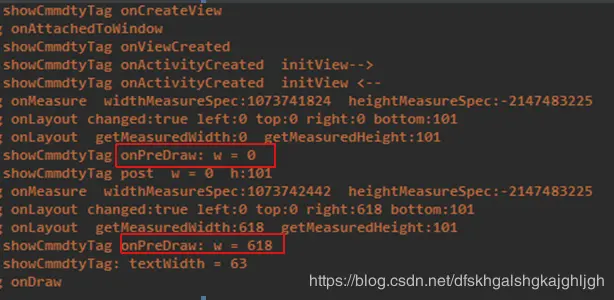

addView（）中：dispatchAttachedToWindow 关联了mAttachInfo。修改后，最终打印：只执行了两次onPreDraw()，侦听被remove成功了。

从结果可以看出，container.addView(f.mView)之后的生命周期(onViewCreated和onActivityCreated)中注册监听都是可以规避这个问题。说明此mAttachInfo已经赋值。下面我们看看为什么这样就ok了。

2.2 mAttachInfo传递过程没有问题了吗？当然我们这个项目场景是没有问题的，但是我们再思考一下，非空的mAttachInfo是从哪里传过来的呢？

我们先整体看看mAttachInfo的传递场景和流程： ViewRootImpl：构造函数中new的mAttachInfo，场景1，ViewRootImpl传递给DecoView；

performTraversals() {
host.dispatchAttachedToWindow(mAttachInfo, 0) {
	ViewGroup：遍历传给子View
	super.dispatchAttachedToWindow(info, visibility);
    for (int i = 0; i < count; i++) {
    final View child = children[i];
    child.dispatchAttachedToWindow(info, Visibility);
      }
}
}

场景2，中途addView时传递给子View

addView {
if (ai != null){
child.dispatchAttachedToWindow(mAttachInfo, (mViewFlags&VISIBILITY_MASK))
}
}

我们再详细分析一下mAttachInfo的传递，mAttachInfo是爷爷传给老子，老子传给孩子，祖宗（ViewRootImpl）的mAttachInfo 是在构造函数中new的，然后传给decorview，decorview传给孩子们（哪来的孩子？）。中途addView时会再传递给添加的view。既然我们知道眼前的一切是从performTraversals开始的，那么我们具体看看performTraversals里面dispatchAttachedToWindow什么时候赋值的。

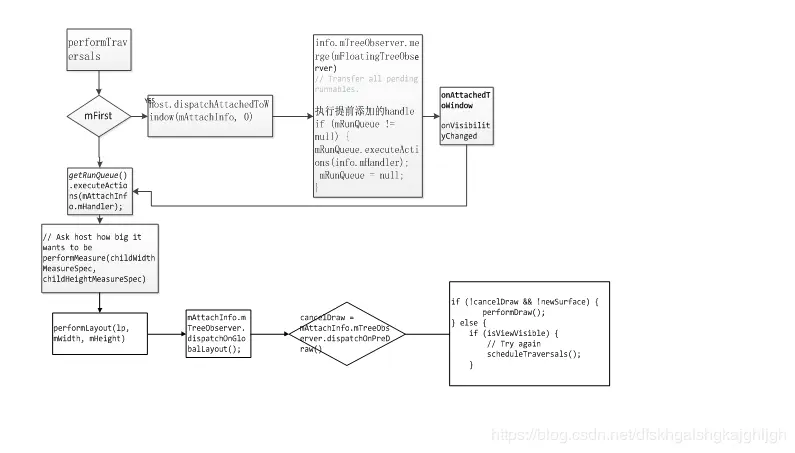

我们先分析下performTraversals()执行流程：

1.  首先，如果是第一次,则赋值mAttactInfo，将临时的Listeners  merge到mAttachInfo， kill临时工。
2．	将actions 添加到主线程的消息队列中，等待执行。
3．	执行performMeasure，performLayout。
4．	执行dispatchOnPreDraw() onPreDraw() ,执行我们的回调。
5．	performDraw()。

H老师看到mFirst很是开心，荡荡的笑了，第一次？第一次要珍惜啊，所以第一次做的事情比较特殊，比如ViewRootImpl就在第一次的时候把mAttachInfo传给下一代DecorView。那么第一次是在什么时候发生的呢，氛围很重要，有没有情调呢,小宾馆？香格里拉？

scheduleTraversals异步消息是在onResume()生命周期之后执行的，我们需要保证performTraversals > addView(fragment) > addListeners,这样mAttachInfo才能传下去，才能使用第二种方案,如何保证呢？

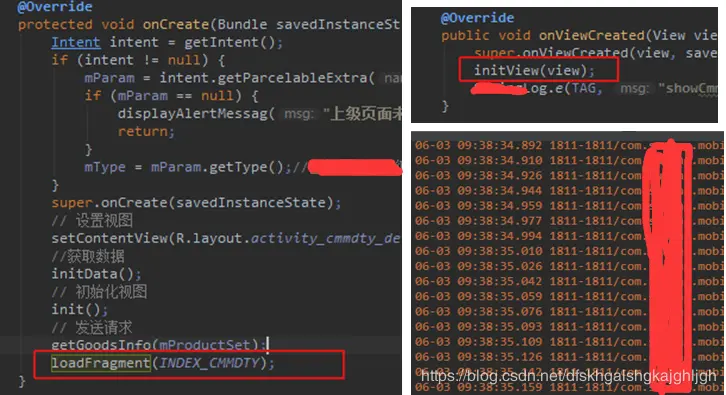

2.3 fragment的add时机我们商品详情页创建CmmdtyBaseInfoFragment（fragment生命周期执行）是接口回调之后，肯定在Activity生命周期创建之后了，更准确的说应该是在第一次执行performTraversals（）之后，所以没有啥问题。但是，如果将Fragment创建放在onCreate中init呢？

看吧，打印又开始啪啪啪了，所以在onCreate中就不行的。因为performTraversals > addView(fragment) 无法满足。 Fragment在接口回调中add：fragment commit在activity生命周期之后，所以排到了performTraversals之后。在activity生命周期中add：fragment生命周期与activity同步，提前执行了onCreateView。

深入一点（View测绘过程）

上面已经把无法remove preDrawListener的原因找到了，并且提供了解决方案，这个问题已经解决了，到此结束。下面所有的场景，我们就不要再想着mAttachInfo了，会乱，真的。

同学们听的都很开心，以为可以提前放学了，那真是太年轻，太天真了，难道没有其他疑问吗？幕后黑手找到了吗？小H老师挠了挠所剩无几的头发问道：为什么第一次measure的w=0？小Y：啊，不知道。。。老师：如果view隐藏了，是不是还是会一直刷？小Y：额，不知道老师：view.post() 是什么时候执行的，能拿到view.width()吗？小Y：呵呵。。。老师您知道吗？老师：一问三不知，老师啊，哈哈，我也不知道，你请坐下吧，上课不许玩手机了。

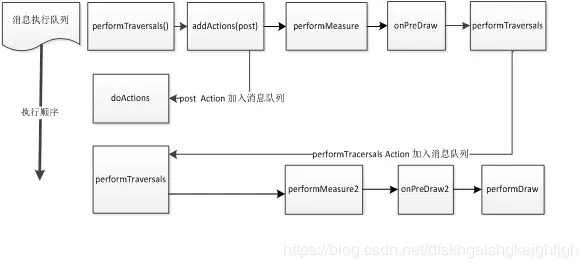

这里先梳理下相关测量顺序：performTraversals执行了两次，中间可能会夹杂着post的actions。

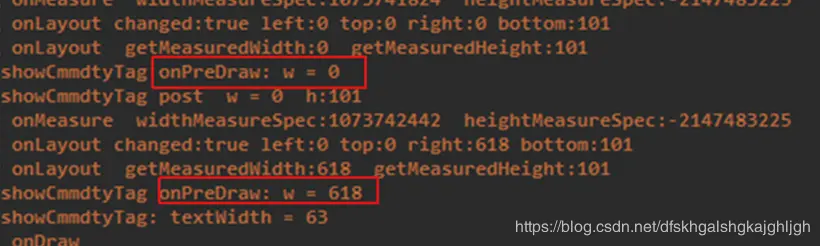

为什么第一次measure w=0？先看一下布局：

<!-- 左侧图片视频部分 -->
<LinearLayout
    android:layout_width="wrap_content"
    android:layout_height="match_parent"
    android:orientation="horizontal">
    <RelativeLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">
        <ImageView
            android:id="@+id/iv_main_image"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:src="@drawable/default_background_small" />
    </RelativeLayout>
<!-- 右侧商品基本信息 -->
    <com.test.mobile.cmmdtydetail.ui.customview.MyMyTextview
        android:layout_width="match_parent"
        android:layout_height="wrap_content"/>
</LinearLayout>

ImageView这个布局android:layout_width="match_parent"，是不是恍然大悟，name的w当然是0啦。但是为什么第二次测量的时候name的宽度又有了呢，答案就在Imageview身上，有因就有果，风起云就淡。。。看代码，为了动态设置ImageView的宽，代码是这样的：

mMainImageViewGroup = view.findViewById(R.id.rl_main_image);
final ViewTreeObserver viewTreeObserver1 = mPlayVideoBtn.getViewTreeObserver();
viewTreeObserver1.addOnPreDrawListener(new ViewTreeObserver.OnPreDrawListener() {
    @Override
    public boolean onPreDraw() {
        if (mPlayVideoBtn != null && mPlayVideoBtn.getViewTreeObserver().isAlive()) {
            mPlayVideoBtn.getViewTreeObserver().removeOnPreDrawListener(this);
        }
               ……………
        RelativeLayout.LayoutParams layoutParams = (RelativeLayout.LayoutParams) mMainImageViewGroup.getLayoutParams();
        layoutParams.width = layoutParams.height = imageAreaSize; //什么鬼，设置了宽。
        mMainImageViewGroup.setLayoutParams(layoutParams); //requestLayout
        return true;
    }
});

在onPreDraw中限制了ImageView的宽！！不再是match_parent了，所以右边的name就有了自己的生存空间，通过setLayoutParams请求requestLayot，刚好在第二次的performTraversals中测量出来。

根据上面的测量顺序图可知，onPreDraw（）发生在measure和layout之后，第一次measuer的w = 0—>然后在onPreDraw中修改ImageView的宽—>第二次measuer时，测出name的宽—>最后在name的onPreDraw获取name宽。

再深入一点（屏幕刷新机制） ----越深入越快乐

问题也解决了和原因也找到了，还稍微深入了一点点，但是小H还是不满足，他总是感觉缺少点什么，那可能大概就是G点的深度吧。小H掐灭的手中的烟，陷入了沉思，突然眼睛一亮，仿佛想到了什么。onPreDraw()虽然移除了，但是触发它的黑手我们并没有找到它。啪啪啪是那么的响快，惊醒了沉思中的小H。

小H扫了扫全班女生，果然，还是选择了班花小A来回答问题。 H老师笑着问小A：你睡觉的时候家里有蚊子，你该怎么办？小A耸耸肩，不暇思索：钻到被窝里面就好啦。 H老师继续问道：然后呢？不热吗？小A厌烦道：不热啊，空调16°C ，很凉爽。 H老师很无奈，但是天气热，小A的汗水已经渗透衣服慢慢向胸口袭来。H让小A先坐下。

对于小A的回答，H老师自然是不满意的，倒吸一口气，这个时候小S好像想到了什么，突然站了起来，小S是班里比较乖巧的女生，平时话不多，这时突然站了起来，大家目光都投向了她，虽然小S不是最漂亮的，但是胸却是最大的，加上平时很单纯，所以也深受H老师特殊关照。

小S羞答答的说：老师，开始您说是高频率的啪啪啪（60fps）打脸（logcat），为什么我发现在商品tab的时候是60pfs，而在其他（图文/评价/规格）tab的时候只有1fps，难道其他tab是前奏，而商品tab是高潮？但是进来第一个展示的就是商品tab，总不能一开始就高潮吧。小S好像显得很有经验。

H老师吐了一口老血：好，放学你留下，到我办公室来做做。。。

切到商品tab：60fps 啪啪啪噼噼啪啪啪啪啪噼噼啪啪…..

图片详情tab ：1fps 啪啪啪。。。

好了，如果都不追究，那到此就结束了，那就跟小A一样，钻进被窝睡觉了！毕竟，H老师和小A不一样，小H可是顶级猿，他要找到问题的根本原因，找到那个高潮点，而不限于解决问题，问题的原因可以很简单，但是找到却不是很简单。

终于，放学后，小S怯怯的来到H老师办公室，坐到了老师的大腿上，，，呸呸呸，进入正题，为什么会这样呢？60fps和1fps？这种现象产生的原因是什么呢？？有人想半夜去小A姐姐家拍蚊子吗？

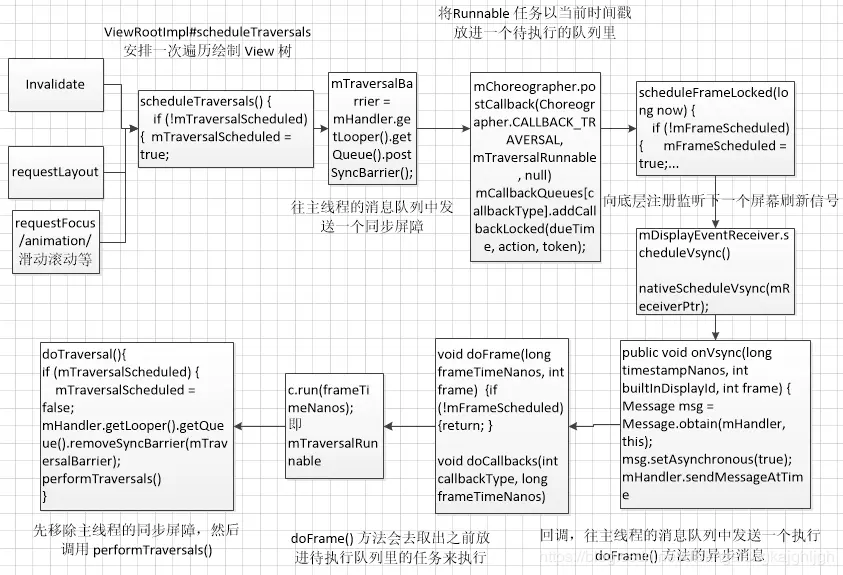

其实这个涉及到底层VSync和view 的刷新机制:

1．View在绘制前先向底层注册监听下一个VSync信号，信号到来时回调给app，执行doTraversal(); 2．doTraversal() 方法会调用 performTraversals()； 3．所以啪啪啪肯定是我们在不停的注册监听VSync信息—>更新UI。

首先应该考虑的是商品tab是否有动画，确实有个动画，跑马灯的滚动，小H满意的笑出了声，三下五除二，跑马灯Gone！走起! 翻车，怎么还是啪啪啪。。。还停不下来了。。。

这下小H 懵逼了，小S同学眨了眨水汪汪的大眼睛，很是可爱，小H更加着急了，如果在小S同学面前开车，哦，不，翻车，那可就丢大了，小H干脆关紧了办公室门，准备一不做二不休！放大招！！只见，小H脱掉了假发，露出了发光得CPU，快速扫描代码，什么xml，java，jar，像一个个前女友在眼前飘过，突然小H眼睛停在了小S胸前，呸呸呸。。。停在了xml中一个自定义View前。

    <!--配送时间-->
<com.test.mobile.cmmdtydetail.ui.customview.LineTextView
    android:id="@+id/cmmdty_distribution"
    android:layout_width="@dimen/public_space_160px"
    android:layout_height="wrap_content"/>

public LineTextView(Context context, AttributeSet attrs, int defStyleAttr) {
    super(context, attrs, defStyleAttr);
    init();
}

private void init() {
    this.setPadding(0, 0, 0, 0);
}
@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    init();
    drawText(canvas);
}

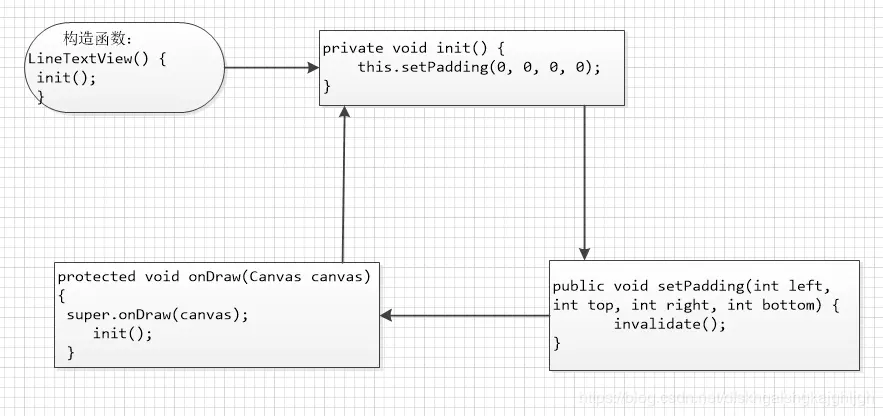

无限循环了，所以商品tab 60fps 打印一次log；而其他tab之所以是1fps，是因为标题上有个1s滴答一下的闹钟。同学们一般会去关心activity中的业务逻辑问题，却很少会关注自定义View中的小问题，毕竟轮子造好了，能转就可以啦。

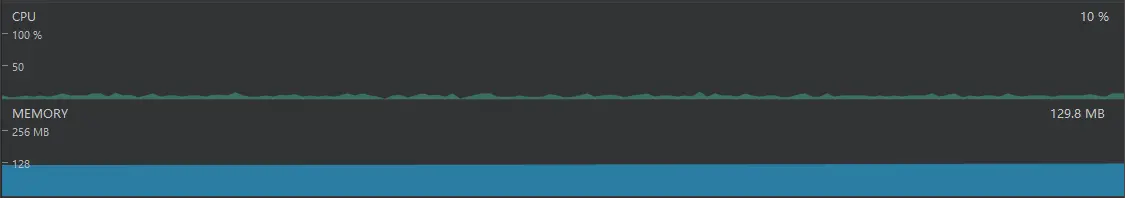

小H对这块进行优化：优化前：

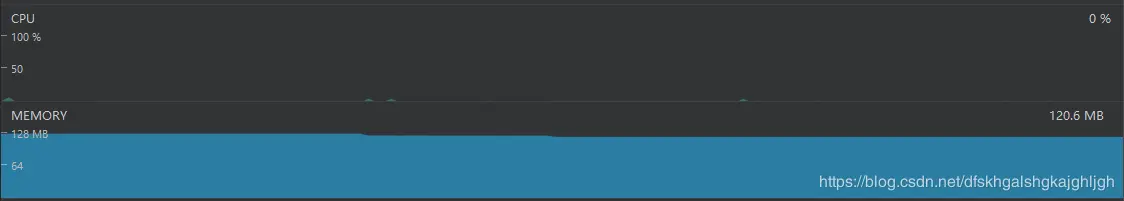

优化后：

CUP 从10%降到了0% 。屏幕的刷新三步走：CPU 计算屏幕数据、GPU 进一步处理和缓存、最后 display再将缓存中（buffer）的屏幕数据显示出来。

1，这个循环在主线程中，为什么没有引起阻塞? 2，其他tab的时候商品View是gone的，为什么会回调商品View的onPreDraw()？ App并不是每隔16ms都刷新一次的，首先需要App向底层注册监听VSync信号，而只有当View发起刷新请求时，才会向底层注册监听VSync，App会在下一个VSync信号到达时执行doTraversal() –>performTraversals()->onPreDraw()(啪)。
