Docker 实战 - 搭建 Percona XtraDB Cluster MySQL

一、PXC

1、拉取镜像

docker pull percona/percona-xtradb-cluster:5.7.21
docker images 查看一下：会有 percona/percona-xtradb-cluster 这样一个 Images
我们每次运行的时候，要输入 Image 的名字，这个太长了，我们可以使用 tag 给他打个标签，方便使用
docker tag percona/percona-xtradb-cluster:5.7.21 pxc
然后 docker images 会发现有一个 pxc 的 image ，这样启动就方便多了
可以将之前的删除 : docker rmi -f percona/percona-xtradb-cluster:5.7.21

2、设置网络

首先创建一个网络专门给 pxc 进行使用

docker network create --subnet=172.18.0.0/24 pxc-net

执行 docker network ls 查看我们创建好的网络信息

[root@10-9-172-# ~]# docker network ls
    NETWORK ID          NAME                DRIVER              SCOPE
    27a949f991be        bridge              bridge              local
    5208f058b881        host                host                local
    15d921cb72fb        none                null                local
    6642933850f3        pxc-net             bridge              local
    // 最后一个就是我们创建的那个，默认是桥接模式

3、持久化存储

创建三个 volume 给容器使用

[root@10-9-172-# ~]# docker volume create --name v1
v1
[root@10-9-172-# ~]# docker volume create --name v2
v2
[root@10-9-172-# ~]# docker volume create --name v3
v3

执行 docker volume ls 进行检查

 [root@10-9-172-# ~]# docker volume ls
     DRIVER              VOLUME NAME
     local               v1
     local               v2
     local               v3
     // 或者执行 docker volume inspect v1 进行查看详情
     [root@10-9-172-# ~]# docker volume inspect v1
     [
         {
             "CreatedAt": "2020-05-16T14:41:56+08:00",
             "Driver": "local",
             "Labels": {},
             "Mountpoint": "/var/lib/docker/volumes/v1/_data",
             "Name": "v1",
             "Options": {},
             "Scope": "local"
         }
     ]

4、创建容器

创建容器

docker run -d -p 3301:3306 -v v1:/var/lib/mysql -e MYSQL_ROOT_PASSWORD=stg20150529 -e CLUSTER_NAME=pxc
        -e XTRABACKUP_PASSWORD=stg20150529 --privileged --name=node1 --net=pxc-net --ip 172.18.0.2 pxc

        -d ：运行
        -v ：执行 volume
        -p ：映射端口
        -e ：
              MYSQL_ROOT_PASSWORD :数据库密码
              CLUSTER_NAME ：集群名称
              XTRABACKUP_PASSWORD ：数据备份密码
        --privileged ：指定最高优先级
        --net ：指定要使用的网络
        --ip ：指定 ip 地址

执行 docke ps 查看

[root@10-9-172-# ~]# docker run -d -p 3301:3306 -v v1:/var/lib/mysql -e MYSQL_ROOT_PASSWORD=stg20150529 -e CLUSTER_NAME=pxc -e XTRABACKUP_PASSWORD=stg20150529 --net=pxc-net --privileged --ip 172.18.0.2 --name node1 pxc
2026950f1615712c6d11cbe6b407bb316b5597c033fcb8c0702b0db7a697f6fd
[root@10-9-172-# ~]# docker ps
CONTAINER ID        IMAGE                     COMMAND                  CREATED             STATUS              PORTS                                   NAMES
2026950f1615        pxc                       "/entrypoint.sh "        3 seconds ago       Up 1 second         4567-4568/tcp, 0.0.0.0:3301->3306/tcp   node1

创建 node2 和 node3

[root@10-9-172-# ~]# docker run -d -p 3302:3306 -v v2:/var/lib/mysql -e MYSQL_ROOT_PASSWORD=stg20150529 -e CLUSTER_NAME=pxc -e XTRABACKUP_PASSWORD=stg20150529 --net=pxc-net --privileged --ip 172.18.0.3 --name node2 pxc
f1132dbdbb8a40a6496ef5927de2c297a71fca075563e88cd41278b746150d29
[root@10-9-172-# ~]# docker run -d -p 3303:3306 -v v3:/var/lib/mysql -e MYSQL_ROOT_PASSWORD=stg20150529 -e CLUSTER_NAME=pxc -e XTRABACKUP_PASSWORD=stg20150529 --net=pxc-net --privileged --ip 172.18.0.4 --name node3 pxc
808bfac2248126c6eaf8a42ce54f805ead68b519edddb4a8c8cb82178a71614a
[root@10-9-172-# ~]# docker ps
CONTAINER ID        IMAGE                     COMMAND                  CREATED             STATUS              PORTS                                   NAMES
808bfac22481        pxc                       "/entrypoint.sh "        4 seconds ago       Up 3 seconds        4567-4568/tcp, 0.0.0.0:3303->3306/tcp   node3
f1132dbdbb8a        pxc                       "/entrypoint.sh "        22 seconds ago      Up 21 seconds       4567-4568/tcp, 0.0.0.0:3302->3306/tcp   node2
2026950f1615        pxc                       "/entrypoint.sh "        2 minutes ago       Up 2 minutes        4567-4568/tcp, 0.0.0.0:3301->3306/

5、验证

通过 naticat 进行连接

在 node1 中创建一个 db_test 库

查看 node2 和 node3 发现并没有进行同步

哈哈哈，因为我们并没有设置他们之间的关系.那么，我们先把之前创建好的删除掉

6、形成集群关系

[root@10-9-172-32 ~]# docker run -d -p 3301:3306 -v v1:/var/lib/mysql -e MYSQL_ROOT_PASSWORD=stg20150529 -e CLUSTER_NAME=pxc -e XTRABACKUP_PASSWORD=stg20150529 --net=pxc-net --privileged --ip 172.18.0.2 --name node1 pxc
2026950f1615712c6d11cbe6b407bb316b5597c033fcb8c0702b0db7a697f6fd

[root@10-9-172-32 ~]# docker run -d -p 3302:3306 -v v2:/var/lib/mysql -e MYSQL_ROOT_PASSWORD=stg20150529 -e CLUSTER_NAME=pxc -e XTRABACKUP_PASSWORD=stg20150529 -e CLUSTER_JOIN=node1 --net=pxc-net --privileged --ip 172.18.0.3 --name node2 pxc
f1132dbdbb8a40a6496ef5927de2c297a71fca075563e88cd41278b746150d29

[root@10-9-172-32 ~]# docker run -d -p 3303:3306 -v v3:/var/lib/mysql -e MYSQL_ROOT_PASSWORD=stg20150529 -e CLUSTER_NAME=pxc -e XTRABACKUP_PASSWORD=stg20150529 -e CLUSTER_JOIN=node1 --net=pxc-net --privileged --ip 172.18.0.4 --name node3 pxc
808bfac2248126c6eaf8a42ce54f805ead68b519edddb4a8c8cb82178a71614a

pxc 提供了一个 CLUSTER_JOIN 的参数，我们需要在 node2 和 node3 执行 CLUSTER_JOIN = node1

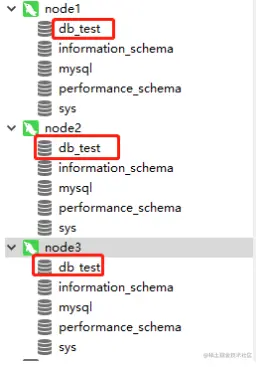

接着我们刷新 navicat ，可以看到

数据进行了同步，至此 pxc 的搭建就完成了

二、HaProxy

我们搭建好了 pxc 之后，每次访问的是哪个数据库，我们可以通过 haproxy 进行路由，类似 nginx 这种，如果 node1 资源不是很多了，我们将请求分发到 node2 或者 node3 当中，老样子，我们通过 hub.docker.com 找到 haporxy 的 image 并 pull 下来

1、拉取镜像

[root@10-9-172-# ~]# docker images
REPOSITORY                                                    TAG                 IMAGE ID            CREATED             SIZE
haproxy                                                       latest              6600fae04efd        13 hours ago        92.4MB

2、创建一个配置文件的目录，映射到 container 中

mkdir -p /tmp/haproxy
touch haproxy.cfg
vi haproxy.cfg

global
	#工作目录，这边要和创建容器指定的目录对应
	chroot /usr/local/etc/haproxy
	#日志文件
	log 127.0.0.1 local5 info
	#守护进程运行
	daemon

defaults
	log	global
	mode	http
	#日志格式
	option	httplog
	#日志中不记录负载均衡的心跳检测记录
	option	dontlognull
 	#连接超时（毫秒）
	timeout connect 5000
 	#客户端超时（毫秒）
	timeout client  50000
	#服务器超时（毫秒）
 	timeout server  50000

    #监控界面
    listen  admin_stats
	#监控界面的访问的IP和端口
	bind  0.0.0.0:8888
	#访问协议
 	mode        http
	#URI相对地址
 	stats uri   /dbs_monitor
	#统计报告格式
 	stats realm     Global\ statistics
	#登陆帐户信息
 	stats auth  admin:admin
	#数据库负载均衡
	listen  proxy-mysql
	#访问的IP和端口，haproxy开发的端口为3306
 	#假如有人访问haproxy的3306端口，则将请求转发给下面的数据库实例
	bind  0.0.0.0:3306
 	#网络协议
	mode  tcp
	#负载均衡算法（轮询算法）
	#轮询算法：roundrobin
	#权重算法：static-rr
	#最少连接算法：leastconn
	#请求源IP算法：source
 	balance  roundrobin
	#日志格式
 	option  tcplog
	#在MySQL中创建一个没有权限的haproxy用户，密码为空。
	#Haproxy使用这个账户对MySQL数据库心跳检测
 	option  mysql-check user haproxy
	server  MySQL_1 172.18.0.2:3306 check weight 1 maxconn 2000
 	server  MySQL_2 172.18.0.3:3306 check weight 1 maxconn 2000
	server  MySQL_3 172.18.0.4:3306 check weight 1 maxconn 2000
	#使用keepalive检测死链
 	option  tcpka

3、启动容器

[root@10-9-172-# haproxy]# docker run -d -p 3306:3306 -p 8888:8888 -v /tmp/haproxy:/usr/local/etc/haproxy --name haproxy01 --net=pxc-net  --privileged haproxy
8834dec3d0f32f95d643b304617ec053b6e4a8656782ae00e1da0ce114985e3c

[root@10-9-172-# haproxy]# docker ps
CONTAINER ID        IMAGE                     COMMAND                  CREATED             STATUS              PORTS                                            NAMES
8834dec3d0f3        haproxy                   "/docker-entrypoint.…"   4 seconds ago       Up 3 seconds        0.0.0.0:3306->3306/tcp, 0.0.0.0:8888->8888/tcp

4、查看监控页面

查看监控页面

http://host:port/dbs_monitor
密码帐号密码是：admin/admin

我们可以发现 MYSQL 几个节点都是红色的，需要在容器内部进行启动

启动

root@8834dec3d0f3:/usr/local/etc/haproxy# haproxy -f /usr/local/etc/haproxy/haproxy.cfg
root@8834dec3d0f3:/usr/local/etc/haproxy#

用户授权

CREATE USER 'haproxy'@'%' IDENTIFIED BY '';
flush privileges;

这样，我们就可以使用 navicat 进行连接了，同时，我们监控页面的 MYSQL 3个夜店也都变味了 active up 状态
