MySQL:索引详解

原文地址

  1. MySQL索引原理及慢查询优化: tech.meituan.com/2014/06/30/…
  2. Explain详解: blog.csdn.net/qq_38975553…
  3. BTree和B+Tree详解: blog.csdn.net/weixin_4194…

索引概述

定义索引是存储引擎用于快速找到记录的一种数据结构。举例说明:如果查找一本书中的某个特定主题,一般会先看书的目录(类似索引),找到对应页面。在MySQL,存储引擎采用类似的方法使用索引,高效获取查找的数据。

索引的分类

1)从存储结构上来划分

  • Btree 索引(B+tree,B-tree)
  • 哈希索引
  • full-index 全文索引

2)从应用层次上来划分

  • 普通索引:即一个索引只包含单个列,一个表可以有多个单列索引。
  • 唯一索引:索引列的值必须唯一,但允许有空值。
  • 复合索引:一个索引包含多个列。

3)从表记录的排列顺序和索引的排列顺序是否一致来划分

  • 聚集索引:表记录的排列顺序和索引的排列顺序一致。
  • 非聚集索引:表记录的排列顺序和索引的排列顺序不一致。

索引底层数据结构

磁盘IO与预读

数据库保存的数据是存储在磁盘上,查找数据时需要将磁盘中的数据加载到内存中,在介绍索引的实现之前,先了解下磁盘IO与预读。

磁盘读取数据靠的是机械运动,每次读取数据花费的时间可以分为寻道时间、旋转延迟、传输时间三个部分,寻道时间指的是磁臂移动到指定磁道所需要的时间,主流磁盘一般在5ms以下;旋转延迟就是我们经常听说的磁盘转速,比如一个磁盘7200转,表示每分钟能转7200次,也就是说1秒钟能转120次,旋转延迟就是1/120/2 = 4. 17ms;传输时间指的是从磁盘读出或将数据写入磁盘的时间,一般在零点几毫秒,相对于前两个时间可以忽略不计。那么访问一次磁盘的时间,即一次磁盘IO的时间约等于5+4. 17 = 9ms左右,听起来还挺不错的,但要知道一台500 -MIPS的机器每秒可以执行5亿条指令,因为指令依靠的是电的性质,换句话说执行一次IO的时间可以执行40万条指令,数据库动辄十万百万乃至千万级数据,每次9毫秒的时间,显然是个灾难。

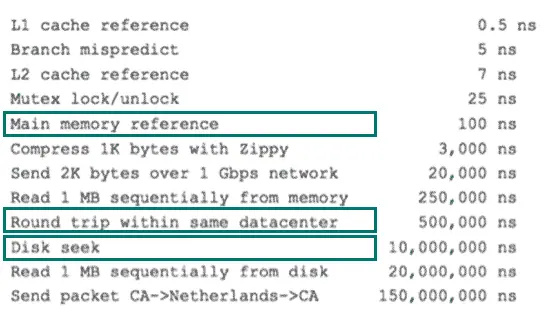

下图是计算机硬件延迟的对比图,供大家参考:

various-system-software-hardware-latencies

考虑到磁盘IO是非常高昂的操作,计算机操作系统做了一些优化,当一次IO时,不光把当前磁盘地址的数据,而是把相邻的数据也都读取到内存缓冲区内,因为局部预读性原理告诉我们,当计算机访问一个地址的数据的时候,与其相邻的数据也会很快被访问到。每一次IO读取的数据我们称之为一页(page)。具体一页有多大数据跟操作系统有关,一般为4k或8k,也就是我们读取一页内的数据时候,实际上才发生了一次IO,这个理论对于索引的数据结构设计非常有帮助。

B-Tree和B+Tree

B-tree

B-Tree是为磁盘等外存储设备设计的一种平衡查找树。

B-Tree结构的数据可以让系统高效的找到数据所在的磁盘块。为了描述B-Tree,首先定义一条记录为一个二元组[key, data] ,key为记录的键值,对应表中的主键值,data为一行记录中除主键外的数据。对于不同的记录,key值互不相同。

一棵m阶的B-Tree有如下特性:

  1. 每一个节点最多有 m 个子节点
  2. 每一个非叶子节点(除根节点)最少有 ⌈m/2⌉ 个子节点
  3. 如果根节点不是叶子节点,那么它至少有两个子节点
  4. k 个子节点的非叶子节点拥有 k − 1 个键
  5. 所有的叶子节点都在同一层

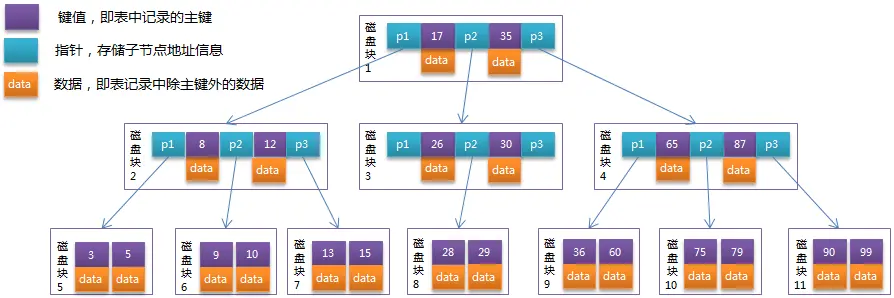

B-Tree中的每个节点根据实际情况可以包含大量的关键字信息和分支,如下图所示为一个3阶的B-Tree:

B-Tree

每个节点占用一个盘块的磁盘空间,一个节点上有两个升序排序的关键字和三个指向子树根节点的指针,指针存储的是子节点所在磁盘块的地址。两个关键词划分成的三个范围域对应三个指针指向的子树的数据的范围域。以根节点为例,关键字为17和35,P1指针指向的子树的数据范围为小于17,P2指针指向的子树的数据范围为17~35,P3指针指向的子树的数据范围为大于35。

模拟查找关键字29的过程:

  1. 根据根节点找到磁盘块1,读入内存。【磁盘I/O操作第1次】

    比较关键字29在区间(17, 35),找到磁盘块1的指针P2。

  2. 根据P2指针找到磁盘块3,读入内存。【磁盘I/O操作第2次】

    比较关键字29在区间(26, 30),找到磁盘块3的指针P2。

  3. 根据P2指针找到磁盘块8,读入内存。【磁盘I/O操作第3次】

    在磁盘块8中的关键字列表中找到关键字29。

分析上面过程,发现需要3次磁盘I/O操作,和3次内存查找操作。由于内存中的关键字是一个有序表结构,可以利用二分法查找提高效率。而3次磁盘I/O操作是影响整个B-Tree查找效率的决定因素。B-Tree相对于AVLTree缩减了节点个数,使每次磁盘I/O取到内存的数据都发挥了作用,从而提高了查询效率。

B+Tree

B+Tree是在B-Tree基础上的一种优化,InnoDB存储引擎就是用B+Tree实现其索引结构。

在B+Tree中,所有数据记录节点都是按照键值大小顺序存放在同一层的叶子节点上,而非叶子节点上只存储key值信息,这样可以大大加大每个节点存储的key值数量,降低B+Tree的高度。

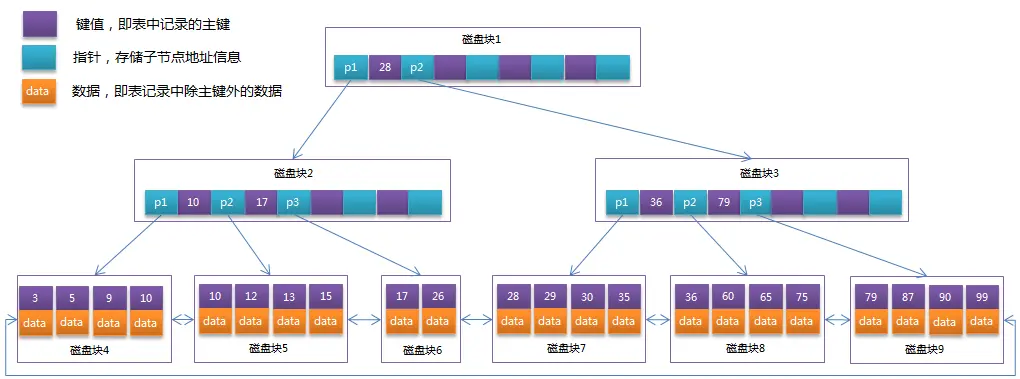

由于B+Tree的非叶子节点只存储键值信息,假设每个磁盘块能存储4个键值及指针信息,则变成B+Tree后其结构如下图所示:

B+Tree

建立索引的几大原则

  1. 最左前缀匹配原则,非常重要的原则,mysql会一直向右匹配直到遇到范围查询(>、<、between、like)就停止匹配,比如a = 1 and b = 2 and c > 3 and d = 4 如果建立(a,b,c,d)顺序的索引,d是用不到索引的,如果建立(a,b,d,c)的索引则都可以用到,a,b,d的顺序可以任意调整。

  2. =和in可以乱序,比如a = 1 and b = 2 and c = 3 建立(a,b,c)索引可以任意顺序,mysql的查询优化器会帮你优化成索引可以识别的形式。

  3. 尽量选择区分度高的列作为索引,区分度的公式是count(distinct col)/count(*),表示字段不重复的比例,比例越大我们扫描的记录数越少,唯一键的区分度是1,而一些状态、性别字段可能在大数据面前区分度就是0,那可能有人会问,这个比例有什么经验值吗?使用场景不同,这个值也很难确定,一般需要join的字段我们都要求是0.1以上,即平均1条扫描10条记录。

  4. 索引列不能参与计算,保持列“干净”,比如from_unixtime(create_time) = ’2014-05-29’就不能使用到索引,原因很简单,b+树中存的都是数据表中的字段值,但进行检索时,需要把所有元素都应用函数才能比较,显然成本太大。所以语句应该写成create_time = unix_timestamp(’2014-05-29’)。

  5. 尽量的扩展索引,不要新建索引。比如表中已经有a的索引,现在要加(a,b)的索引,那么只需要修改原来的索引即可。

慢查询优化基本步骤

  1. 先运行看看是否真的很慢,注意设置SQL_NO_CACHE
  2. where条件单表查,锁定最小返回记录表。这句话的意思是把查询语句的where都应用到表中返回的记录数最小的表开始查起,单表每个字段分别查询,看哪个字段的区分度最高
  3. explain查看执行计划,是否与2预期一致(从锁定记录较少的表开始查询)
  4. order by limit 形式的sql语句让排序的表优先查
  5. 了解业务方使用场景
  6. 加索引时参照建索引的几大原则
  7. 观察结果,不符合预期继续从0分析

explain详解

explain为mysql提供语句的执行计划信息。可以应用在select、delete、insert、update和place语句上。explain的执行计划,只是作为语句执行过程的一个参考,实际执行的过程不一定和计划完全一致,但是执行计划中透露出的信息却可以帮助选择更好的索引和写出更优化的查询语句。

explain输出项

Column JSON Name Meaning
id select_id The SELECT identifier
select_type None The SELECT type
table table_name The table for the output row
partitions partitions The matching partitions
type access_type The join type
possible_keys possible_keys The possible indexes to choose
key key The index actually chosen
key_len key_length The length of the chosen key
ref ref The columns compared to the index
rows rows Estimate of rows to be examined
filtered filtered Percentage of rows filtered by table condition
Extra None Additional information

id

id列的编号是 select 的序列号,有几个 select 就有几个id,并且id的顺序是按 select 出现的顺序增长的。

MySQL将 select 查询分为简单查询(SIMPLE)和复杂查询(PRIMARY)。复杂查询分为三类:简单子查询、派生表(from语句中的子查询)、union 查询。

id列越大执行优先级越高,id相同则从上往下执行,id为NULL最后执行

select_type

select_type 表示对应行是简单还是复杂的查询。

table

这一列表示 explain 的一行正在访问哪个表。

当 from 子句中有子查询时,table列是 格式,表示当前查询依赖 id=N 的查询,于是先执行 id=N 的查询。

当有 union 时,UNION RESULT 的 table 列的值为<union1, 2>,1和2表示参与 union 的 select 行id。

partitions

type

这一列表示关联类型或访问类型,即MySQL决定如何查找表中的行,查找数据行记录的大概范围。

依次从最优到最差分别为:system > const > eq_ref > ref > range > index > ALL

  • NULLmysql能够在优化阶段分解查询语句,在执行阶段用不着再访问表或索引。例如:在索引列中选取最小值,可以单独查找索引来完成,不需要在执行时访问表
  • const, system:mysql能对查询的某部分进行优化并将其转化成一个常量(可以看show warnings 的结果)。用于 primary key 或 unique key 的所有列与常数比较时,所以表最多有一个匹配行,读取1次,速度比较快。system是const的特例,表里只有一条元组匹配时为system
  • eq_refprimary key 或 unique key 索引的所有部分被连接使用 ,最多只会返回一条符合条件的记录。这可能是在 const 之外最好的联接类型了,简单的 select 查询不会出现这种 type。
  • ref相比 eq_ref,不使用唯一索引,而是使用普通索引或者唯一性索引的部分前缀,索引要和某个值相比较,可能会找到多个符合条件的行。
  • range范围扫描通常出现在 in(), between , > , <, >= 等操作中。使用一个索引来检索给定范围的行。
  • index扫描全表索引,这通常比ALL快一些。(index是从索引中读取的,而all是从硬盘中读取)
  • ALL即全表扫描,意味着mysql需要从头到尾去查找所需要的行。通常情况下这需要增加索引来进行优化了

possible_keys

这一列显示查询可能使用哪些索引来查找。

explain 时可能出现 possible_keys 有列,而 key 显示 NULL 的情况,这种情况是因为表中数据不多,mysql认为索引对此查询帮助不大,选择了全表查询。

如果该列是NULL,则没有相关的索引。在这种情况下,可以通过检查 where 子句看是否可以创造一个适当的索引来提高查询性能,然后用 explain 查看效果。

key

这一列显示mysql实际采用哪个索引来优化对该表的访问。

如果没有使用索引,则该列是 NULL。如果想强制mysql使用或忽视possible_keys列中的索引,在查询中使用 force index、ignore index。

key_len

这一列显示了mysql在索引里使用的字节数,通过这个值可以算出具体使用了索引中的哪些列。

ref

这一列显示了在key列记录的索引中,表查找值所用到的列或常量,常见的有:const(常量),字段名(例:film. id)

rows

这一列是mysql估计要读取并检测的行数,注意这个不是结果集里的行数。

filtered

Extra

  • Using index查询的列被索引覆盖,并且where筛选条件是索引的前导列(最左侧索引),是性能高的表现。一般是使用了覆盖索引(索引包含了所有查询的字段)。对于innodb来说,如果是辅助索引性能会有不少提高

  • Using where查询的列未被索引覆盖,where筛选条件非索引的前导列

  • Using where Using index查询的列被索引覆盖,并且where筛选条件是索引列之一但不是索引的前导列,意味着无法直接通过索引查找来查询到符合条件的数据, Using index代表select用到了覆盖索引

  • NULL查询的列未被索引覆盖,并且where筛选条件是索引的前导列,意味着用到了索引,但是部分字段未被索引覆盖,必须通过“回表”来实现,不是纯粹地用到了索引,也不是完全没用到索引

  • Using index condition与Using where类似,查询的列不完全被索引覆盖,where条件中是一个前导列的范围;

  • Using temporary:mysql需要创建一张临时表来处理查询。出现这种情况一般是要进行优化的,首先是想到用索引来优化。

  • Using filesort:mysql 会对结果使用一个外部索引排序,而不是按索引次序从表里读取行。此时mysql会根据联接类型浏览所有符合条件的记录,并保存排序关键字和行指针,然后排序关键字并按顺序检索行信息。这种情况下一般也是要考虑使用索引来优化的。

案列分析

1. 复杂语句写法

很多情况下,我们写SQL只是为了实现功能,这只是第一步,不同的语句书写方式对于效率往往有本质的差别,这要求我们对mysql的执行计划和索引原则有非常清楚的认识,请看下面的语句:

select
    distinct cert.emp_id
from
    cm_log cl
    inner join (
        select
            emp.id as emp_id,
            emp_cert.id as cert_id
        from
            employee emp
            left join emp_certificate emp_cert on emp.id = emp_cert.emp_id
        where
            emp.is_deleted = 0
    ) cert on (
        cl.ref_table = 'Employee'
        and cl.ref_oid = cert.emp_id
    )
    or (
        cl.ref_table = 'EmpCertificate'
        and cl.ref_oid = cert.cert_id
    )
where
    cl.last_upd_date >= '2013-11-07 15:03:00'
    and cl.last_upd_date <= '2013-11-08 16:00:00';
复制代码
  1. 先运行一下,53条记录 1.87秒,又没有用聚合语句,比较慢
   53 rows in set (1.87 sec)
复制代码

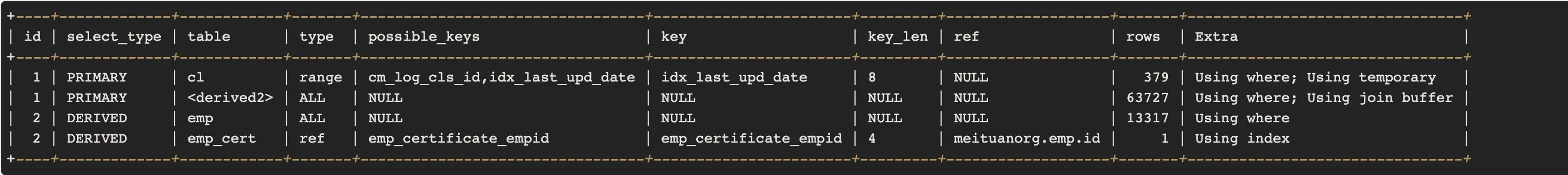

  1. explain

简述一下执行计划,首先mysql根据idx_last_upd_date索引扫描cm_log表获得379条记录;然后查表扫描了63727条记录,分为两部分,derived表示构造表,也就是不存在的表,可以简单理解成是一个语句形成的结果集,后面的数字表示语句的ID。derived2表示的是ID = 2的查询构造了虚拟表,并且返回了63727条记录。我们再来看看ID = 2的语句究竟做了写什么返回了这么大量的数据,首先全表扫描employee表13317条记录,然后根据索引emp_certificate_empid关联emp_certificate表,rows = 1表示,每个关联都只锁定了一条记录,效率比较高。获得后,再和cm_log的379条记录根据规则关联。从执行过程上可以看出返回了太多的数据,返回的数据绝大部分cm_log都用不到,因为cm_log只锁定了379条记录。

如何优化呢?可以看到我们在运行完后还是要和cm_log做join, 那么我们能不能之前和cm_log做join呢?仔细分析语句不难发现,其基本思想是如果cm_log的ref_table是EmpCertificate就关联emp_certificate表,如果ref_table是Employee就关联employee表,我们完全可以拆成两部分,并用union连接起来,注意这里用union,而不用union all是因为原语句有“distinct”来得到唯一的记录,而union恰好具备了这种功能。如果原语句中没有distinct不需要去重,我们就可以直接使用union all了,因为使用union需要去重的动作,会影响SQL性能。

优化过的语句如下:

   select
       emp.id
   from
       cm_log cl
       inner join employee emp on cl.ref_table = 'Employee'
       and cl.ref_oid = emp.id
   where
       cl.last_upd_date >= '2013-11-07 15:03:00'
       and cl.last_upd_date <= '2013-11-08 16:00:00'
       and emp.is_deleted = 0
   union
   select
       emp.id
   from
       cm_log cl
       inner join emp_certificate ec on cl.ref_table = 'EmpCertificate'
       and cl.ref_oid = ec.id
       inner join employee emp on emp.id = ec.emp_id
   where
       cl.last_upd_date >= '2013-11-07 15:03:00'
       and cl.last_upd_date <= '2013-11-08 16:00:00'
       and emp.is_deleted = 0
复制代码

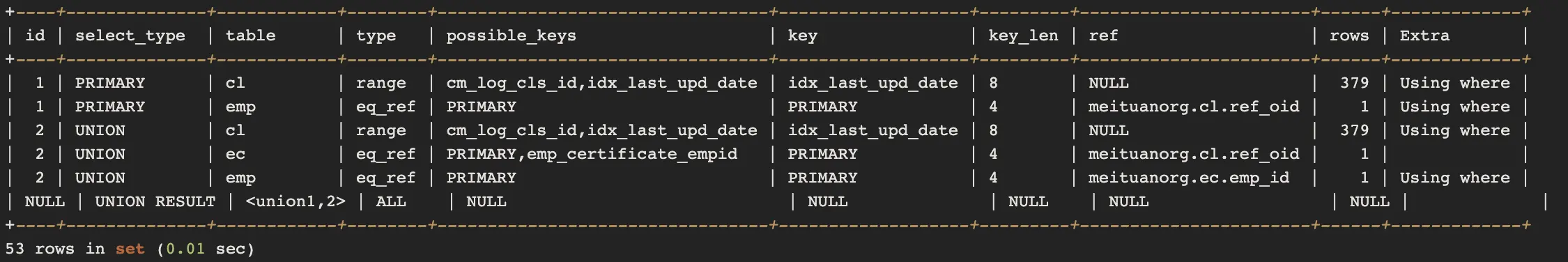

  1. 不需要了解业务场景,只需要改造的语句和改造之前的语句保持结果一致

  2. 现有索引可以满足,不需要建索引

  3. 用改造后的语句实验一下,只需要10ms 降低了近200倍!

2. 明确应用场景

举这个例子的目的在于颠覆我们对列的区分度的认知,一般上我们认为区分度越高的列,越容易锁定更少的记录,但在一些特殊的情况下,这种理论是有局限性的。

select
  *
from
  stage_poi sp
where
  sp.accurate_result = 1
  and (
      sp.sync_status = 0
      or sp.sync_status = 2
      or sp.sync_status = 4
  );
复制代码
  1. 先看看运行多长时间,951条数据6.22秒,真的很慢。
951 rows in set (6.22 sec)
复制代码

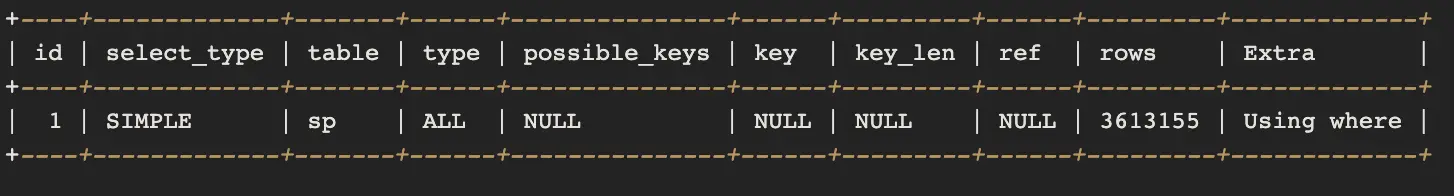

  1. 先explain,rows达到了361万,type = ALL表明是全表扫描。

  1. 所有字段都应用查询返回记录数,因为是单表查询 0已经做过了951条。

  2. 让explain的rows 尽量逼近951。

    看一下accurate_result = 1的记录数:

select count(*),accurate_result from stage_poi  group by accurate_result;
+----------+-----------------+
| count(*) | accurate_result |
+----------+-----------------+
|     1023 |              -1 |
|  2114655 |               0 |
|   972815 |               1 |
+----------+-----------------+
复制代码

我们看到accurate_result这个字段的区分度非常低,整个表只有-1, 0, 1三个值,加上索引也无法锁定特别少量的数据。

再看一下sync_status字段的情况:

select count(*),sync_status from stage_poi  group by sync_status;
+----------+-------------+
| count(*) | sync_status |
+----------+-------------+
|     3080 |           0 |
|  3085413 |           3 |
+----------+-------------+
复制代码

同样的区分度也很低,根据理论,也不适合建立索引。

问题分析到这,好像得出了这个表无法优化的结论,两个列的区分度都很低,即便加上索引也只能适应这种情况,很难做普遍性的优化,比如当sync_status 0、3分布的很平均,那么锁定记录也是百万级别的。

找业务方去沟通,看看使用场景。业务方是这么来使用这个SQL语句的,每隔五分钟会扫描符合条件的数据,处理完成后把sync_status这个字段变成1, 五分钟符合条件的记录数并不会太多,1000个左右。了解了业务方的使用场景后,优化这个SQL就变得简单了,因为业务方保证了数据的不平衡,如果加上索引可以过滤掉绝大部分不需要的数据。

  1. 根据建立索引规则,使用如下语句建立索引
alter table stage_poi add index idx_acc_status(accurate_result,sync_status);
复制代码
  1. 观察预期结果,发现只需要200ms,快了30多倍。
952 rows in set (0.20 sec)
复制代码

我们再来回顾一下分析问题的过程,单表查询相对来说比较好优化,大部分时候只需要把where条件里面的字段依照规则加上索引就好,如果只是这种“无脑”优化的话,显然一些区分度非常低的列,不应该加索引的列也会被加上索引,这样会对插入、更新性能造成严重的影响,同时也有可能影响其它的查询语句。所以我们第4步调差SQL的使用场景非常关键,我们只有知道这个业务场景,才能更好地辅助我们更好的分析和优化查询语句。

3. 无法优化的语句

select
   c.id,
   c.name,
   c.position,
   c.sex,
   c.phone,
   c.office_phone,
   c.feature_info,
   c.birthday,
   c.creator_id,
   c.is_keyperson,
   c.giveup_reason,
   c.status,
   c.data_source,
   from_unixtime(c.created_time) as created_time,
   from_unixtime(c.last_modified) as last_modified,
   c.last_modified_user_id
from
   contact c
   inner join contact_branch cb on c.id = cb.contact_id
   inner join branch_user bu on cb.branch_id = bu.branch_id
   and bu.status in (1, 2)
   inner join org_emp_info oei on oei.data_id = bu.user_id
   and oei.node_left >= 2875
   and oei.node_right <= 10802
   and oei.org_category = - 1
order by
   c.created_time desc
limit
   0, 10;
复制代码

还是几个步骤。

  1. 先看语句运行多长时间,10条记录用了13秒,已经不可忍受。
10 rows in set (13.06 sec)
复制代码

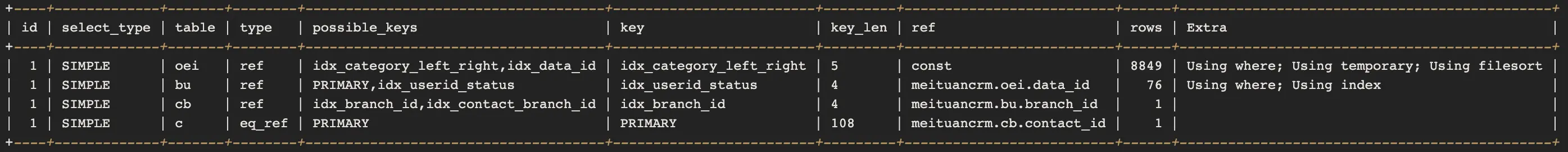

  1. explain

    从执行计划上看,mysql先查org_emp_info表扫描8849记录,再用索引idx_userid_status关联branch_user表,再用索引idx_branch_id关联contact_branch表,最后主键关联contact表。

    rows返回的都非常少,看不到有什么异常情况。我们在看一下语句,发现后面有order by + limit组合,会不会是排序量太大搞的?于是我们简化SQL,去掉后面的order by 和 limit,看看到底用了多少记录来排序。

select
 count(*)
from
  contact c
inner join
  contact_branch cb
     on  c.id = cb.contact_id
inner join
  branch_user bu
     on  cb.branch_id = bu.branch_id
     and bu.status in (
        1,
     2)
  inner join
     org_emp_info oei
        on  oei.data_id = bu.user_id
        and oei.node_left >= 2875
        and oei.node_right <= 10802
        and oei.org_category = - 1

+----------+
| count(*) |
+----------+
|   778878 |
+----------+
1 row in set (5.19 sec)
复制代码

发现排序之前居然锁定了778878条记录,如果针对70万的结果集排序,将是灾难性的,怪不得这么慢,那我们能不能换个思路,先根据contact的created_time排序,再来join会不会比较快呢?

于是改造成下面的语句,也可以用straight_join来优化:

select
   c.id,
   c.name,
   c.position,
   c.sex,
   c.phone,
   c.office_phone,
   c.feature_info,
   c.birthday,
   c.creator_id,
   c.is_keyperson,
   c.giveup_reason,
   c.status,
   c.data_source,
   from_unixtime(c.created_time) as created_time,
   from_unixtime(c.last_modified) as last_modified,
   c.last_modified_user_id
from
   contact c
where
   exists (
       select
           1
       from
           contact_branch cb
           inner join branch_user bu on cb.branch_id = bu.branch_id
           and bu.status in (1, 2)
           inner join org_emp_info oei on oei.data_id = bu.user_id
           and oei.node_left >= 2875
           and oei.node_right <= 10802
           and oei.org_category = - 1
       where
           c.id = cb.contact_id
   )
order by
   c.created_time desc
limit
   0, 10;
复制代码

验证一下效果 预计在1ms内,提升了13000多倍!

10 rows in set (0.00 sec)
复制代码

本以为至此大工告成,但我们在前面的分析中漏了一个细节,先排序再join和先join再排序理论上开销是一样的,为何提升这么多是因为有一个limit!大致执行过程是:mysql先按索引排序得到前10条记录,然后再去join过滤,当发现不够10条的时候,再次去10条,再次join,这显然在内层join过滤的数据非常多的时候,将是灾难的,极端情况,内层一条数据都找不到,mysql还傻乎乎的每次取10条,几乎遍历了这个数据表!

​ 用不同参数的SQL试验下:

select
  sql_no_cache c.id,
  c.name,
  c.position,
  c.sex,
  c.phone,
  c.office_phone,
  c.feature_info,
  c.birthday,
  c.creator_id,
  c.is_keyperson,
  c.giveup_reason,
  c.status,
  c.data_source,
  from_unixtime(c.created_time) as created_time,
  from_unixtime(c.last_modified) as last_modified,
  c.last_modified_user_id
from
  contact c
where
  exists (
      select
          1
      from
          contact_branch cb
          inner join branch_user bu on cb.branch_id = bu.branch_id
          and bu.status in (1, 2)
          inner join org_emp_info oei on oei.data_id = bu.user_id
          and oei.node_left >= 2875
          and oei.node_right <= 2875
          and oei.org_category = - 1
      where
          c.id = cb.contact_id
  )
order by
  c.created_time desc
limit
  0, 10;

Empty set (2 min 18.99 sec)
复制代码

2 min 18. 99 sec!比之前的情况还糟糕很多。由于mysql的nested loop机制,遇到这种情况,基本是无法优化的。这条语句最终也只能交给应用系统去优化自己的逻辑了。

通过这个例子我们可以看到,并不是所有语句都能优化,而往往我们优化时,由于SQL用例回归时落掉一些极端情况,会造成比原来还严重的后果。所以,第一:不要指望所有语句都能通过SQL优化,第二:不要过于自信,只针对具体case来优化,而忽略了更复杂的情况。

慢查询的案例就分析到这儿,以上只是一些比较典型的案例。我们在优化过程中遇到过超过1000行,涉及到16个表join的“垃圾SQL”,也遇到过线上线下数据库差异导致应用直接被慢查询拖死,也遇到过varchar等值比较没有写单引号,还遇到过笛卡尔积查询直接把从库搞死。再多的案例其实也只是一些经验的积累,如果我们熟悉查询优化器、索引的内部原理,那么分析这些案例就变得特别简单了。
