一、总线的基本概念
总线是连接各个部件的信息传输线，是各个部件共享的传输介质。 总线结构的计算机举例： 单总线结构框图； 面向 CPU 的双总线结构框图； 以存储器为中心的双总线结构框图；
二、总线的分类
片内总线： 芯片内部 的总线；
系统总线： 计算机各部件之间 的信息传输线； 包括：
- 数据总线：双向 与机器字长、存储字长有关；

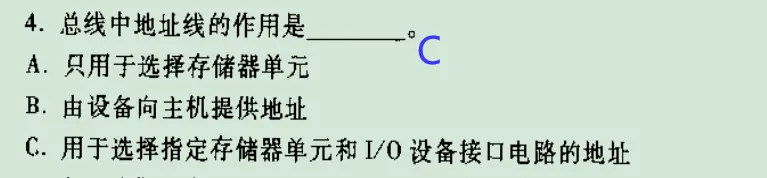

- 地址总线：单向 与存储地址、 I/O地址有关；
- 控制总线：有出 有入；
通信总线： 用于 计算机系统之间 或 计算机系统与其他系统（如控制仪表、移动通信等）之间的通信。
传输方式：

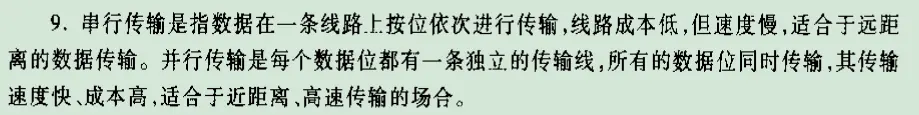

- 串行通信总线；
- 并行通信总线；
三、总线特性及性能指标
总线特性：：
- 机械特性：尺寸、形状、管脚数 及 排列顺序；
- 电气特性：传输方向 和有效的 电平 范围；
- 功能特性：每根传输线的 功能（地址、数据、控制）；
- 时间特性：信号的 时序 关系；
总线的性能指标：
- 总线宽度：数据线的根数；
- 标准传输率：每秒传输的最大字节数（MBps）；
- 时钟同步/异步：同步、不同步；
- 总线复用：地址线 与 数据线 复用；
- 信号线数：地址线、数据线和控制线的 总和；
- 总线控制方式：突发、自动、仲裁、逻辑、计数；
- 负载能力；
四、总线控制

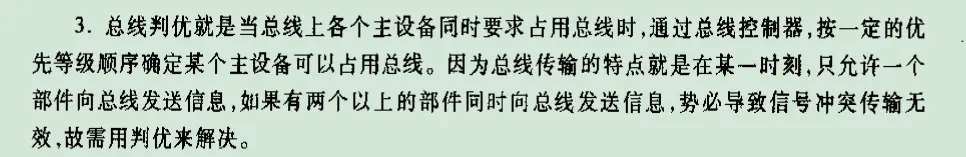

总线判优控制：
基本概念： 主设备( 模块)：总线的主设备是指获得总线控制权的设备； 从设备( 模块)：总线的从设备是指被主设备访问的设备，只能响应从主设备发来的各种总线命令；
总线判优控制： 集中式：链式查询、计数器定时查询、独立请求方式； 分布式；

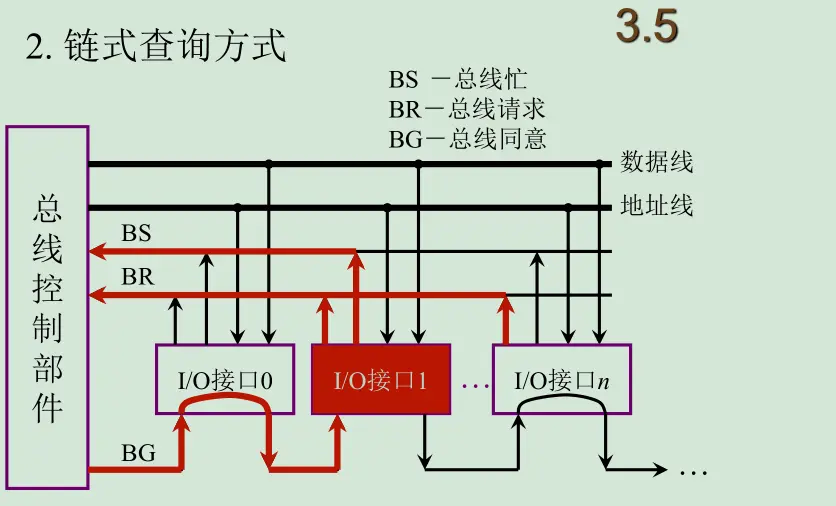

链式查询方式：

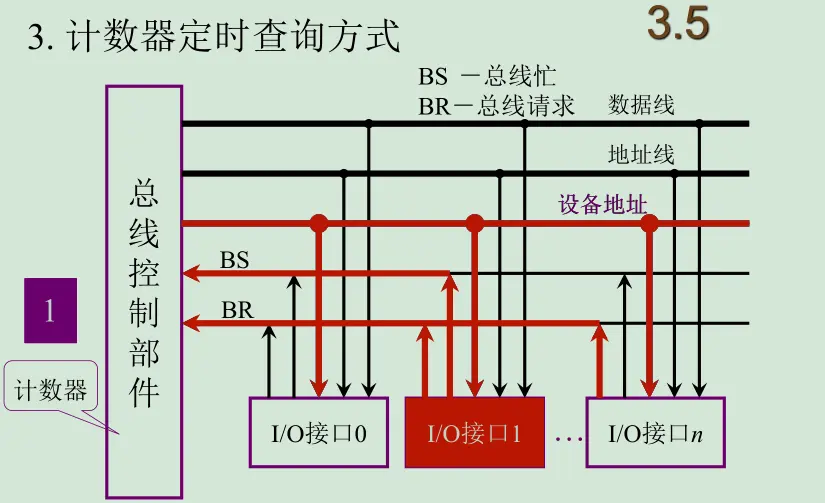

计数器定时查询方式：

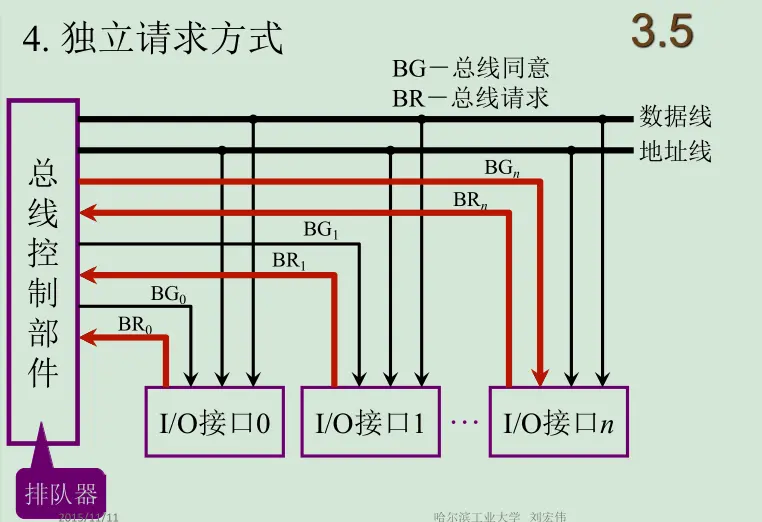

独立请求方式：
总线通信控制：

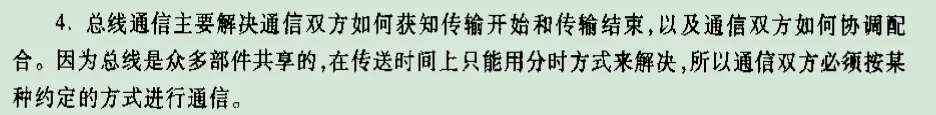

目的： 总线通信主要解决通信双方如何获知传输开始和传输结束，解决通信双方协调配合问题。
总线传输周期： 申请分配阶段：主模块申请； 寻址阶段：主模块向从模块 给出地址 和 ； 传数阶段：主模块和从模块 交换数据； 结束阶段：主模块 撤消有关信息；

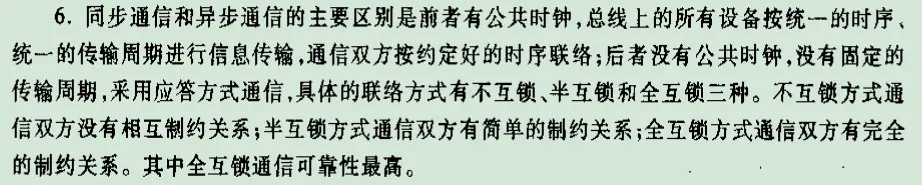

总线通信的四种方式： 同步通信：由统一时标 控制数据传送；
异步通信：采用 应答方式，没有公共时钟标准； 不互锁 半互锁 全互锁； 同步： 发送方---用系统时钟前沿发信号； 接收方---用系统 时钟后沿 ； 异步： 允许不同速度的模块和谐工作增加一条； “等待”响应信号 WAIT；
半同步通信： 同步 、 异步结合；
分离式通信： 充分挖掘系统总线每个瞬间的潜力； 充分提高了总线的有效占用；

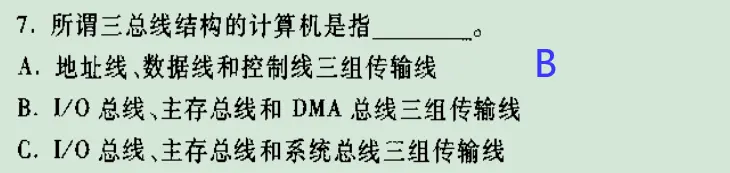

课后习题：

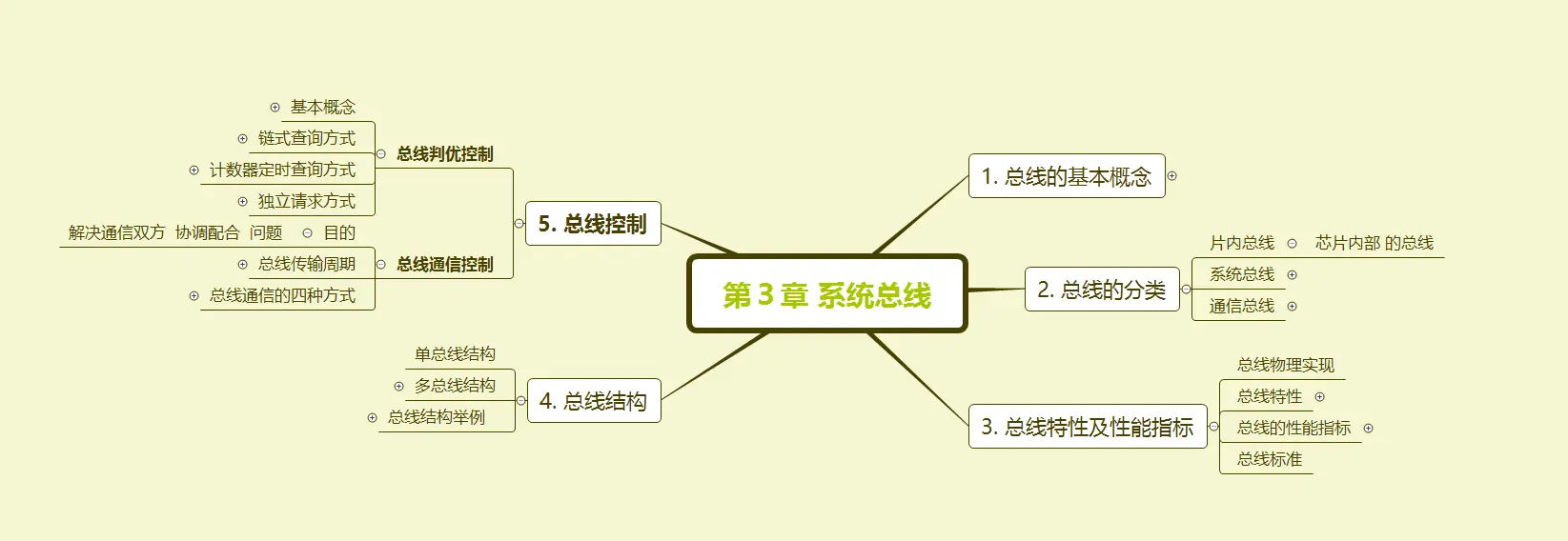

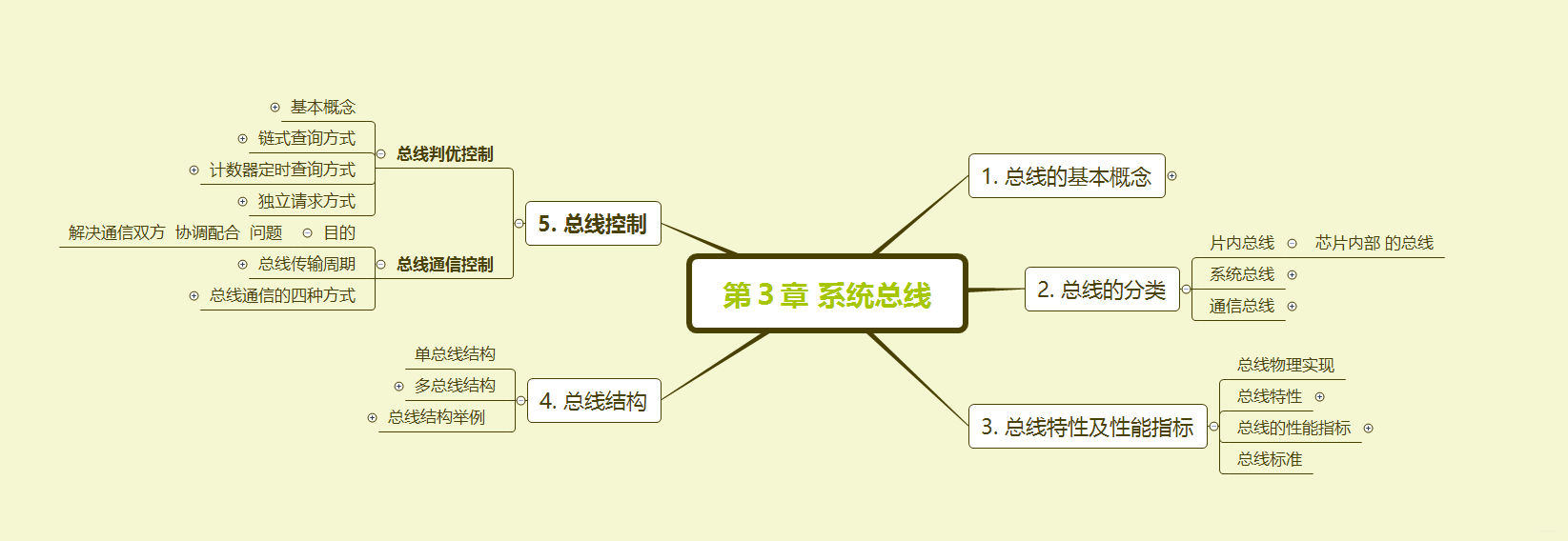

从本篇归纳总结《计算机组成原理（第2版）唐朔飞》第一书的知识点。
文章中的图片来源于“哈尔滨工业大学 刘宏伟老师的课程 PPT”。
