Go语言的GPM调度器是什么?

😋我是平也,这有一个专注Gopher技术成长的开源项目「go home」

导读

相信很多人都听说过Go语言天然支持高并发,原因是内部有协程(goroutine)加持,可以在一个进程中启动成千上万个协程。那么,它凭什么做到如此高的并发呢?那就需要先了解什么是并发模型。

file

并发模型

著名的C++专家Herb Sutter曾经说过“免费的午餐已经终结”。为了让代码运行的更快,单纯依靠更快的硬件已经无法得到满足,我们需要利用多核来挖掘并行的价值,而并发模型的目的就是来告诉你不同执行实体之间是如何协作的。

file

当然,不同的并发模型的协作方式也不尽相同,常见的并发模型有七种:

  • 线程与锁
  • 函数式编程
  • Clojure之道
  • actor
  • 通讯顺序进程(CSP)
  • 数据级并行
  • Lambda架构

而今天,我们只讲与Go语言相关的并发模型CSP,感兴趣的同学可以自行查阅书籍《七周七并发模型》。

file

CSP篇

CSP,全称Communicating Sequential Processes,意为通讯顺序进程,它是七大并发模型中的一种,它的核心观念是将两个并发执行的实体通过通道channel连接起来,所有的消息都通过channel传输。其实CSP概念早在1978年就被东尼·霍尔提出,由于近来Go语言的兴起,CSP又火了起来。

那么CSP与Go语言有什么关系呢?接下来我们来看Go语言对CSP并发模型的实现——GPM调度模型。

file

GPM调度模型

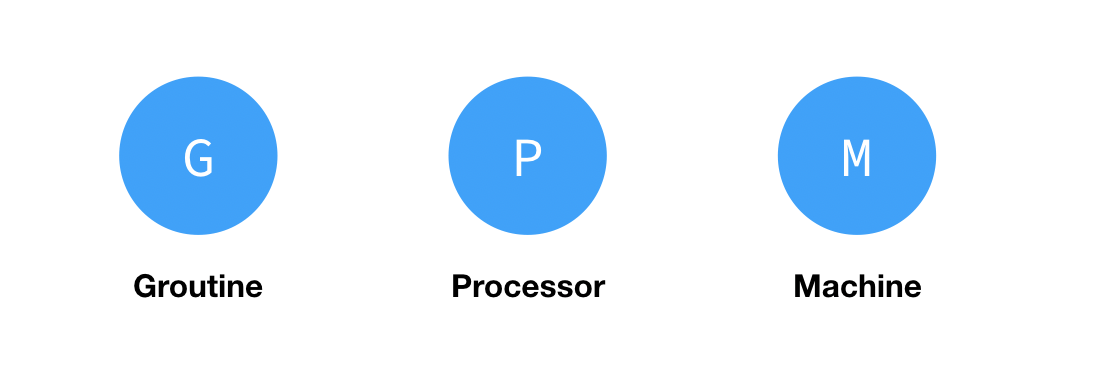

GPM代表了三个角色,分别是Goroutine、Processor、Machine。

file

  • Goroutine:就是咱们常用的用go关键字创建的执行体,它对应一个结构体g,结构体里保存了goroutine的堆栈信息
  • Machine:表示操作系统的线程
  • Processor:表示处理器,有了它才能建立G、M的联系

Goroutine

Goroutine就是代码中使用go关键词创建的执行单元,也是大家熟知的有“轻量级线程”之称的协程,协程是不为操作系统所知的,它由编程语言层面实现,上下文切换不需要经过内核态,再加上协程占用的内存空间极小,所以有着非常大的发展潜力。

go func() {}()
复制代码

在Go语言中,Goroutine由一个名为runtime.go的结构体表示,该结构体非常复杂,有40多个成员变量,主要存储执行栈、状态、当前占用的线程、调度相关的数据。还有玩大家很想获取的goroutine标识,但是很抱歉,官方考虑到Go语言的发展,设置成私有了,不给你调用😏。

type g struct {
	stack struct {
		lo uintptr
		hi uintptr
	} 							// 栈内存:[stack.lo, stack.hi)
	stackguard0	uintptr
	stackguard1 uintptr

	_panic       *_panic
	_defer       *_defer
	m            *m				// 当前的 m
	sched        gobuf
	stktopsp     uintptr		// 期望 sp 位于栈顶,用于回溯检查
	param        unsafe.Pointer // wakeup 唤醒时候传递的参数
	atomicstatus uint32
	goid         int64
	preempt      bool       	// 抢占信号,stackguard0 = stackpreempt 的副本
	timer        *timer         // 为 time.Sleep 缓存的计时器

	...
}
复制代码

Goroutine调度相关的数据存储在sched,在协程切换、恢复上下文的时候用到。

type gobuf struct {
	sp   uintptr
	pc   uintptr
	g    guintptr
	ret  sys.Uintreg
	...
}
复制代码

Machine

M就是对应操作系统的线程,最多会有GOMAXPROCS个活跃线程能够正常运行,默认情况下GOMAXPROCS被设置为内核数,假如有四个内核,那么默认就创建四个线程,每一个线程对应一个runtime.m结构体。线程数等于CPU个数的原因是,每个线程分配到一个CPU上就不至于出现线程的上下文切换,可以保证系统开销降到最低。

type m struct {
	g0   *g
	curg *g
	...
}
复制代码

M里面存了两个比较重要的东西,一个是g0,一个是curg。

  • g0:会深度参与运行时的调度过程,比如goroutine的创建、内存分配等
  • curg:代表当前正在线程上执行的goroutine。

刚才说P是负责M与G的关联,所以M里面还要存储与P相关的数据。

type m struct {
  ...
	p             puintptr
	nextp         puintptr
	oldp          puintptr
}
复制代码
  • p:正在运行代码的处理器
  • nextp:暂存的处理器
  • old:系统调用之前的线程的处理器

Processor

Proccessor负责Machine与Goroutine的连接,它能提供线程需要的上下文环境,也能分配G到它应该去的线程上执行,有了它,每个G都能得到合理的调用,每个线程都不再浑水摸鱼,真是居家必备之良品。

file

同样的,处理器的数量也是默认按照GOMAXPROCS来设置的,与线程的数量一一对应。

type p struct {
	m           muintptr

	runqhead uint32
	runqtail uint32
	runq     [256]guintptr
	runnext guintptr
	...
}
复制代码

结构体P中存储了性能追踪、垃圾回收、计时器等相关的字段外,还存储了处理器的待运行队列,队列中存储的是待执行的Goroutine列表。

三者的关系

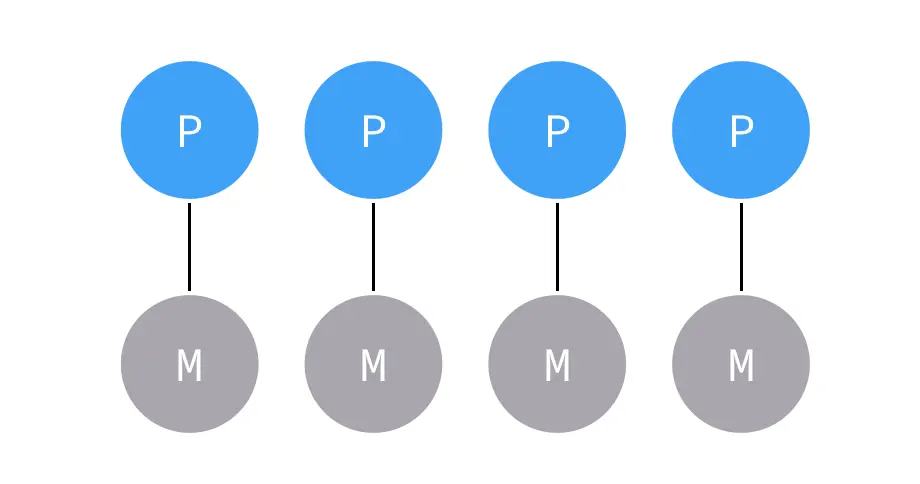

首先,默认启动四个线程四个处理器,然后互相绑定。

file

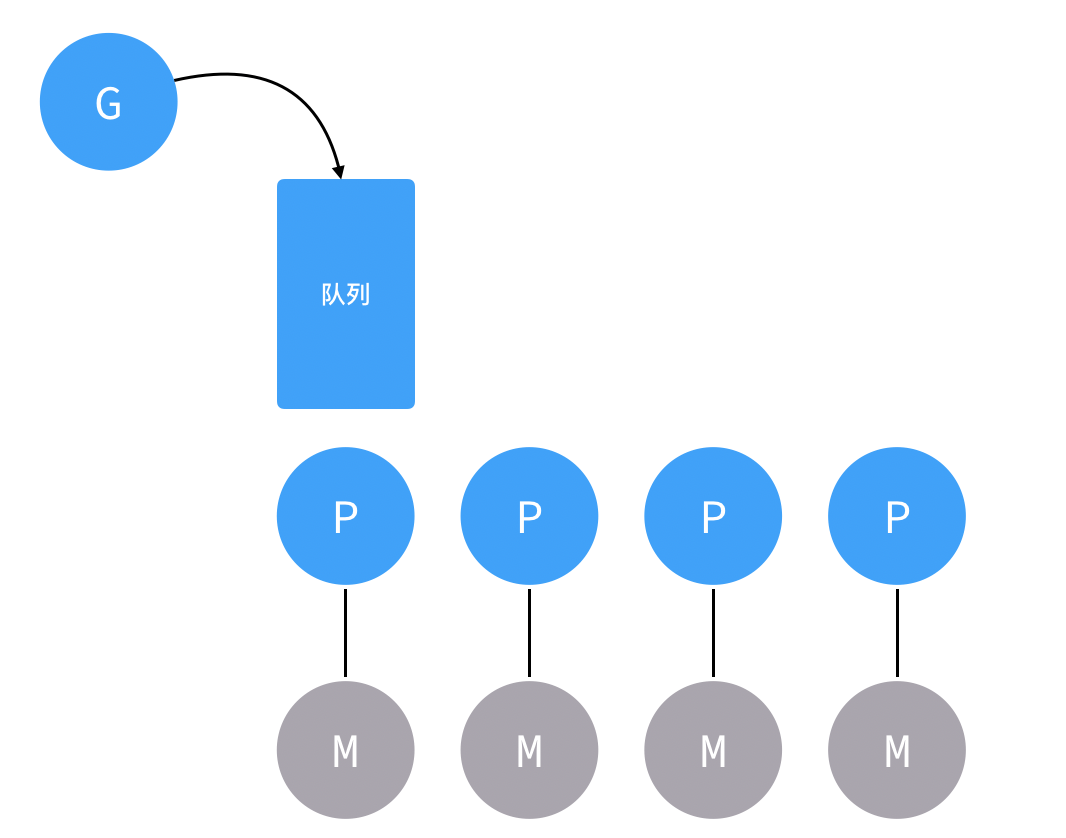

这个时候,一个Goroutine结构体被创建,在进行函数体地址、参数起始地址、参数长度等信息以及调度相关属性更新之后,它就要进到一个处理器的队列等待发车。

file

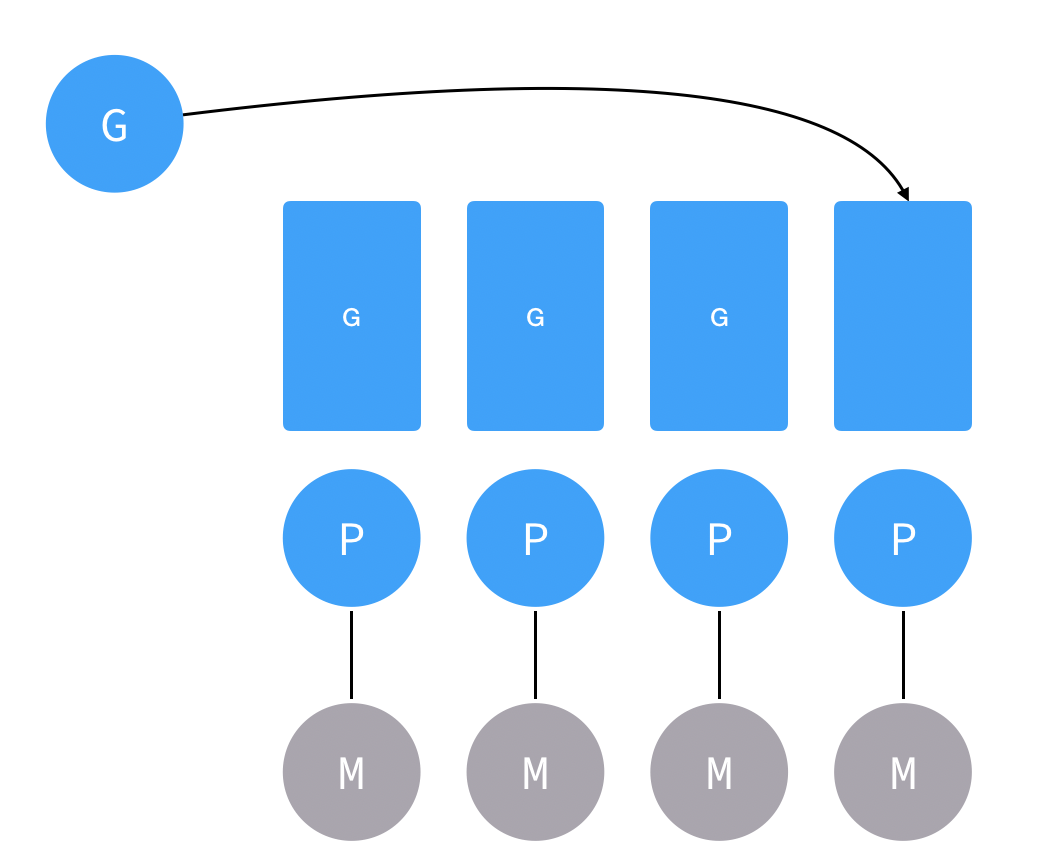

啥,又创建了一个G?那就轮流往其他P里面放呗,相信你排队取号的时候看到其他窗口没人排队也会过去的。

file

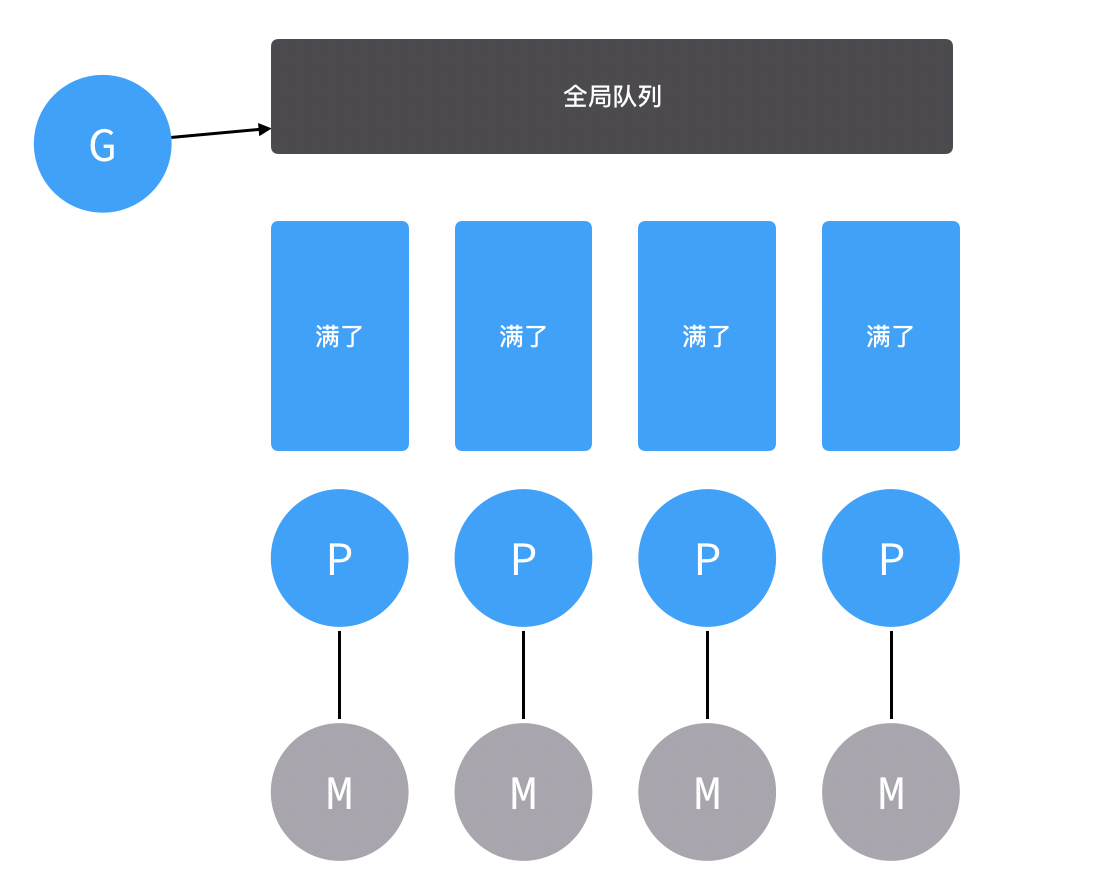

假如有很多G,都塞满了怎么办呢?那就不把G塞到处理器的私有队列里了,而是把它塞到全局队列里(候车大厅)。

file

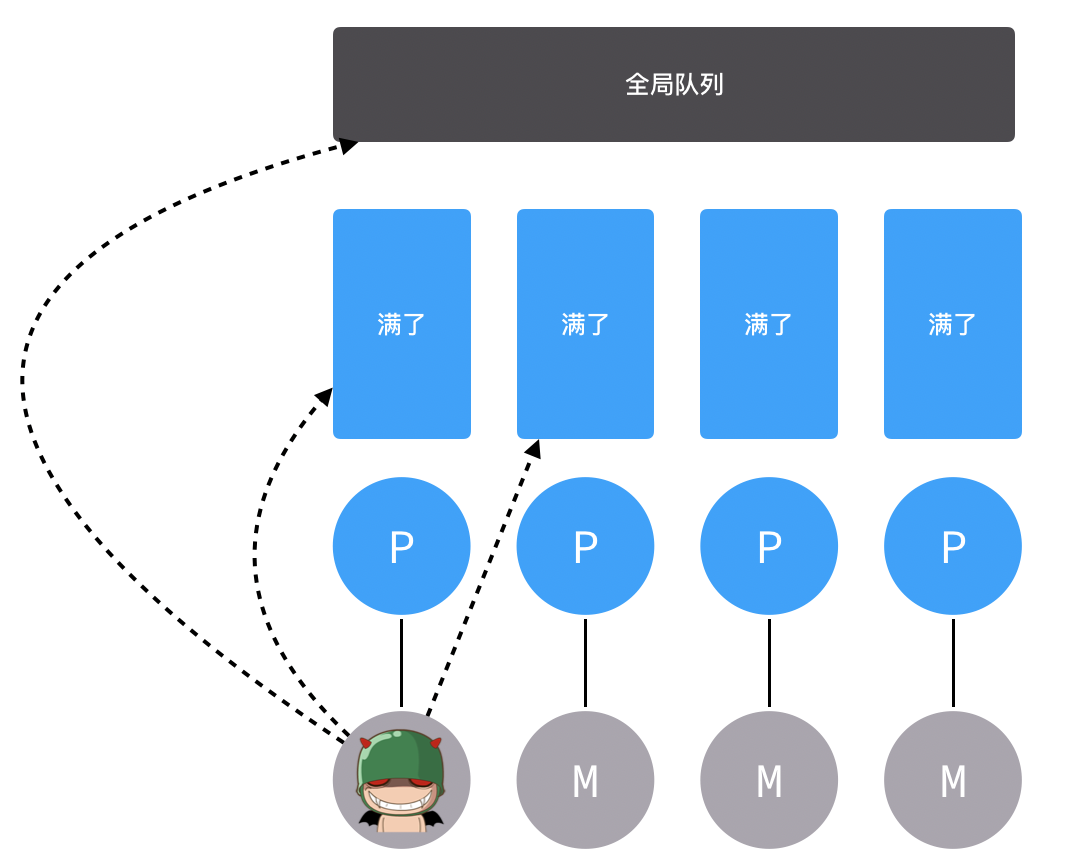

除了往里塞之外,M这边还要疯狂往外取,首先去处理器的私有队列里取G执行,如果取完的话就去全局队列取,如果全局队列里也没有的话,就去其他处理器队列里偷,哇,这么饥渴,简直是恶魔啊!

file

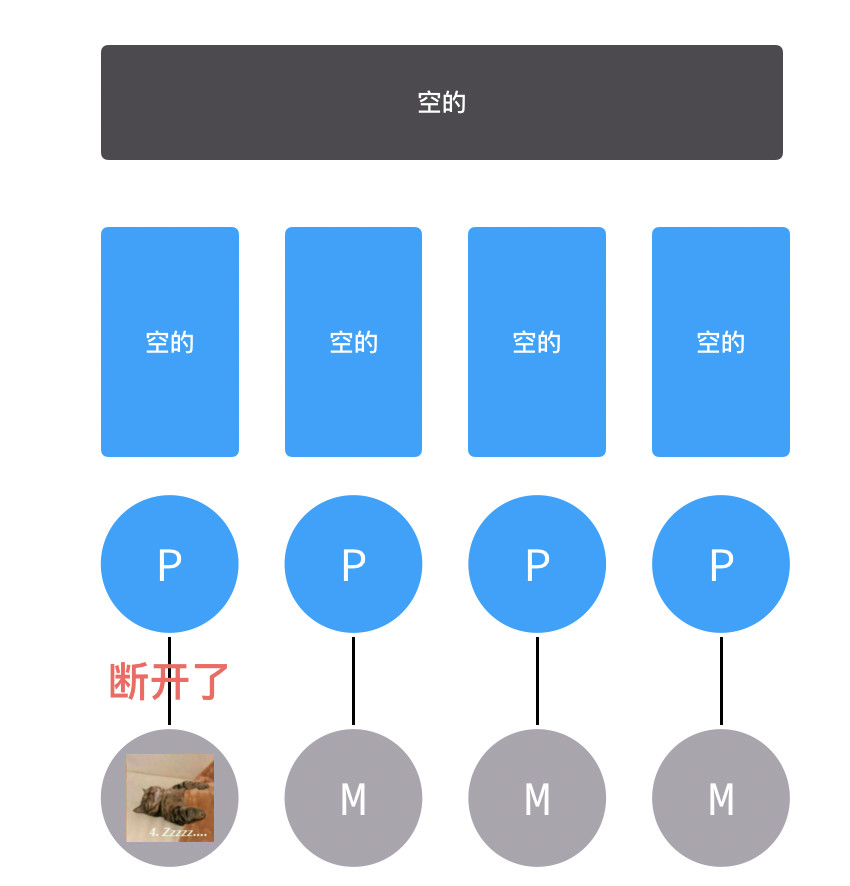

如果哪里都没找到要执行的G呢?那M就会因为太失望和P断开关系,然后去睡觉(idle)了。

file

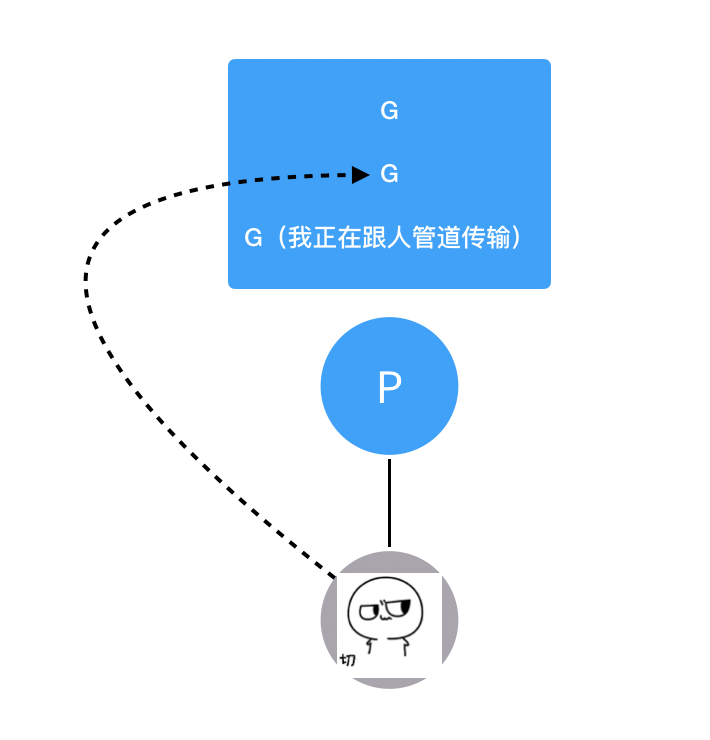

那如果两个Goroutine正在通过channel做一些恩恩爱爱的事阻塞住了怎么办,难道M要等他们完事了再继续执行?显然不会,M并不稀罕这对Go男女,而会转身去找别的G执行。

file

系统调用

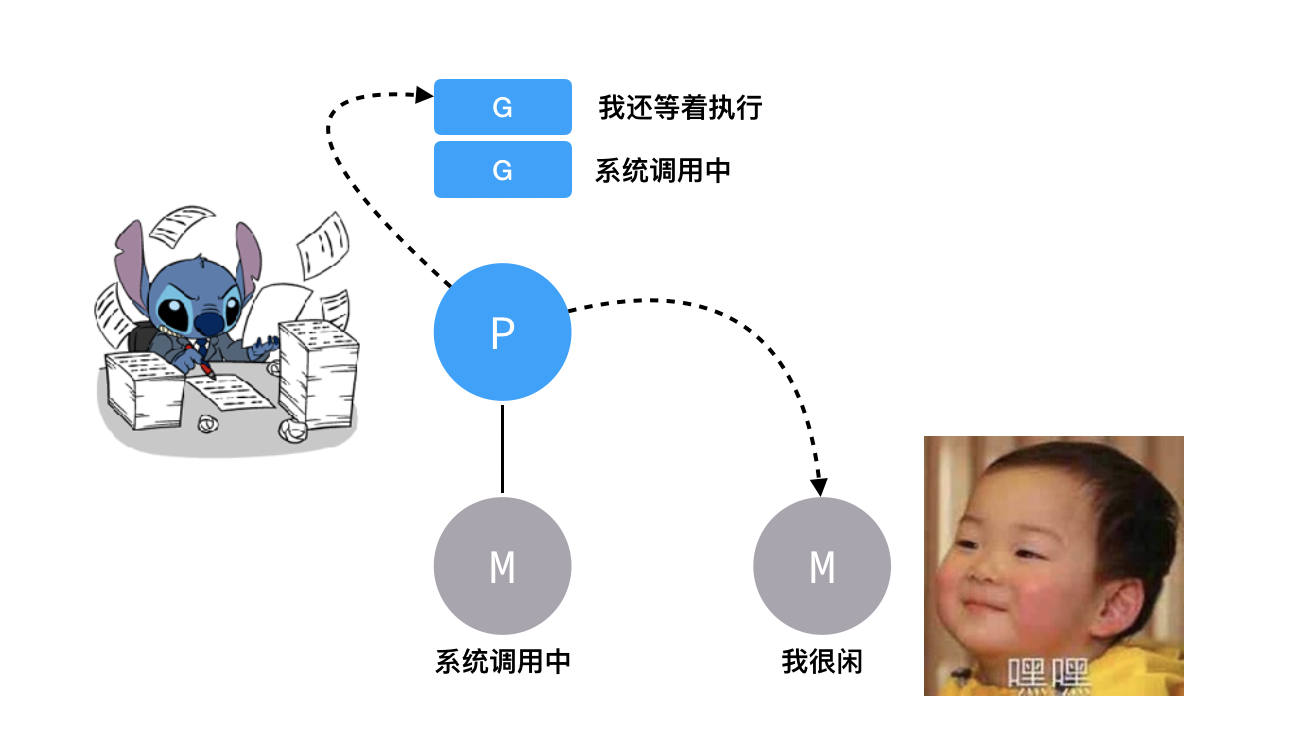

如果G进行了系统调用syscall,M也会跟着进入系统调用状态,那么这个P留在这里就浪费了,怎么办呢?这点精妙之处在于,P不会傻傻的等待G和M系统调用完成,而会去找其他比较闲的M执行其他的G。

file

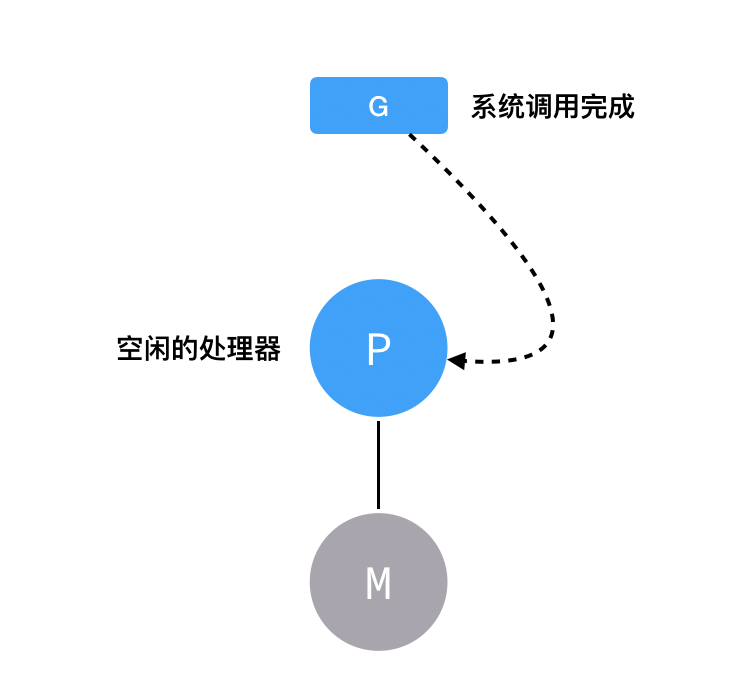

当G完成了系统调用,因为要继续往下执行,所以必须要再找一个空闲的处理器发车。

file

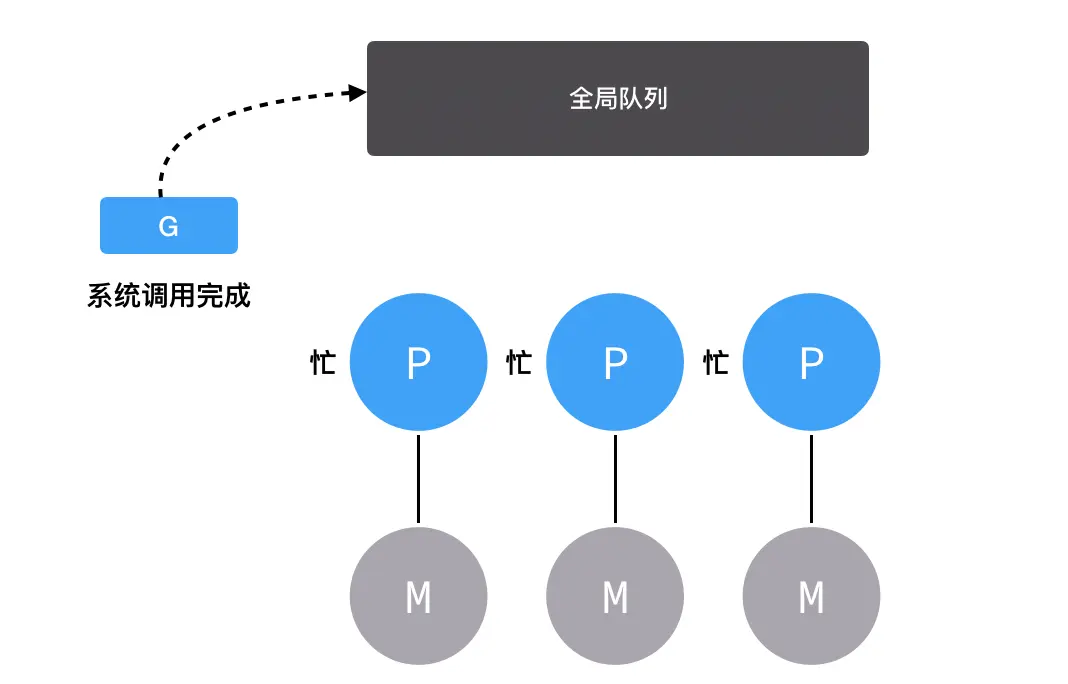

如果没有空闲的处理器了,那就只能把G放回全局队列当中等待分配。

file

sysmon

sysmon是我们的保洁阿姨,它是一个M,又叫监控线程,不需要P就可以独立运行,每20us~10ms会被唤醒一次出来打扫卫生,主要工作就是回收垃圾、回收长时间系统调度阻塞的P、向长时间运行的G发出抢占调度等等。

词条解释

东尼·霍尔

东尼·霍尔,英国计算机科学家,图灵奖得主,他设计了牛气冲天的快速排序算法、霍尔逻辑以及CSP模型。2011年获颁约翰·冯诺依曼奖。

file
