前言

  通过上一篇对类加载的分析探索,我们了解了dyld进入程序,加载完镜像文件,在objc_init方法中注册回调函数,然后通过map_images的一系列操作,将其加载到内存中。 在map_images中,通过_read_images方法,先创建表,遍历所有的类将其映射到表中,然后将SEL协议添加到对应的表中,对类和非懒加载类进行初始化,对rorw赋值等等一系列流程。那么今天我们先来看几道关于rorw的面试题,然后再了解一下类和非懒加载类以及分类Category的加载。

1.  Runtime 面试题

问 :可否给类动态添加成员变量?为什么?

答 :动态创建的类,可以添加成员变量,已经注册好的类,不能动态添加成员变量。

分析如下:

首先,我们使用Runtime API编写下面代码:

// 1: 动态创建类
Class LGPerson = objc_allocateClassPair([NSObject class], "LGPerson", 0);
// 2: 添加成员变量
// ivar - ro - ivarlist
class_addIvar(LGPerson, "lgName", sizeof(NSString *), log2(sizeof(NSString *)), "@");
// 3: 注册到内存
objc_registerClassPair(LGPerson);

通过上面代码进行 动态创建类添加成员变量、然后注册到内存,运行代码,程序可以正常运行。

当我们对 步骤二步骤三 顺序互换,先注册到内存,再添加成员变量,此时,程序就会崩溃,接下来通过源码来分析一下。

通过之前的学习,知道,成员变量是存储在Classclass_rw_t *data()中的ro中的ivar_list_t * ivars里面。如下源码:

objc_class源码

struct objc_class : objc_object {
    // Class ISA;
    Class superclass;
    cache_t cache;             // formerly cache pointer and vtable
    class_data_bits_t bits;    // class_rw_t * plus custom rr/alloc flags

    class_rw_t *data() {
        return bits.data();
    }
    ...
}

class_rw_t源码:

struct class_rw_t {
    // Be warned that Symbolication knows the layout of this structure.
    uint32_t flags;
    uint32_t version;

    const class_ro_t *ro;

    method_array_t methods;
    property_array_t properties;
    protocol_array_t protocols;
    ...
    ...
}

class_ro_t源码:

struct class_ro_t {
    uint32_t flags;
    uint32_t instanceStart;
    uint32_t instanceSize;
#ifdef __LP64__
    uint32_t reserved;
#endif

    const uint8_t * ivarLayout;

    const char * name;
    method_list_t * baseMethodList;
    protocol_list_t * baseProtocols;
    const ivar_list_t * ivars;

    const uint8_t * weakIvarLayout;
    property_list_t *baseProperties;
    ...
    ...
}

通过上一篇的学习,我们知道ro中在程序编译时就进行赋值的,只能读取,不能进行改变,rw是在对类初始化时,进行赋值的。而rw—>ro的赋值也是在这个时候完成。

我们查看Runtime将注册类的API objc_registerClassPair,源码如下:

/***********************************************************************
* objc_registerClassPair
* fixme
* Locking: acquires runtimeLock
**********************************************************************/
void objc_registerClassPair(Class cls)
{
    mutex_locker_t lock(runtimeLock);

    checkIsKnownClass(cls);

    if ((cls->data()->flags & RW_CONSTRUCTED)  ||
        (cls->ISA()->data()->flags & RW_CONSTRUCTED))
    {
        _objc_inform("objc_registerClassPair: class '%s' was already "
                     "registered!", cls->data()->ro->name);
        return;
    }

    if (!(cls->data()->flags & RW_CONSTRUCTING)  ||
        !(cls->ISA()->data()->flags & RW_CONSTRUCTING))
    {
        _objc_inform("objc_registerClassPair: class '%s' was not "
                     "allocated with objc_allocateClassPair!",
                     cls->data()->ro->name);
        return;
    }

    // Clear "under construction" bit, set "done constructing" bit
    // 替换
    cls->ISA()->changeInfo(RW_CONSTRUCTED, RW_CONSTRUCTING | RW_REALIZING);
    cls->changeInfo(RW_CONSTRUCTED, RW_CONSTRUCTING | RW_REALIZING);

    // Add to named class table.
    addNamedClass(cls, cls->data()->ro->name);
}

其中关键步骤

cls->ISA()->changeInfo(RW_CONSTRUCTED, RW_CONSTRUCTING | RW_REALIZING);
cls->changeInfo(RW_CONSTRUCTED, RW_CONSTRUCTING | RW_REALIZING);

在注册时,将RW_CONSTRUCTING | RW_REALIZING替换为RW_CONSTRUCTED

通过查看动态添加成员变量class_addIvar API

BOOL
class_addIvar(Class cls, const char *name, size_t size,
              uint8_t alignment, const char *type)
{
    if (!cls) return NO;

    if (!type) type = "";
    if (name  &&  0 == strcmp(name, "")) name = nil;

    mutex_locker_t lock(runtimeLock);

    checkIsKnownClass(cls);
    assert(cls->isRealized());

    // No class variables
    if (cls->isMetaClass()) {
        return NO;
    }

    // Can only add ivars to in-construction classes.
    if (!(cls->data()->flags & RW_CONSTRUCTING)) {
        return NO;
    }

    // Check for existing ivar with this name, unless it's anonymous.
    // Check for too-big ivar.
    // fixme check for superclass ivar too?
    if ((name  &&  getIvar(cls, name))  ||  size > UINT32_MAX) {
        return NO;
    }

    class_ro_t *ro_w = make_ro_writeable(cls->data());

    // fixme allocate less memory here

    ivar_list_t *oldlist, *newlist;
    if ((oldlist = (ivar_list_t *)cls->data()->ro->ivars)) {
        size_t oldsize = oldlist->byteSize();
        newlist = (ivar_list_t *)calloc(oldsize + oldlist->entsize(), 1);
        memcpy(newlist, oldlist, oldsize);
        free(oldlist);
    } else {
        newlist = (ivar_list_t *)calloc(sizeof(ivar_list_t), 1);
        newlist->entsizeAndFlags = (uint32_t)sizeof(ivar_t);
    }

    uint32_t offset = cls->unalignedInstanceSize();
    uint32_t alignMask = (1<<alignment)-1;
    offset = (offset + alignMask) & ~alignMask;

    ivar_t& ivar = newlist->get(newlist->count++);
#if __x86_64__
    // Deliberately over-allocate the ivar offset variable.
    // Use calloc() to clear all 64 bits. See the note in struct ivar_t.
    ivar.offset = (int32_t *)(int64_t *)calloc(sizeof(int64_t), 1);
#else
    ivar.offset = (int32_t *)malloc(sizeof(int32_t));
#endif
    *ivar.offset = offset;
    ivar.name = name ? strdupIfMutable(name) : nil;
    ivar.type = strdupIfMutable(type);
    ivar.alignment_raw = alignment;
    ivar.size = (uint32_t)size;

    ro_w->ivars = newlist;
    cls->setInstanceSize((uint32_t)(offset + size));

    // Ivar layout updated in registerClass.

    return YES;
}

看上面源码中的关键代码,

    // Can only add ivars to in-construction classes.
    if (!(cls->data()->flags & RW_CONSTRUCTING)) {
        return NO;
    }

当我们在注册类时,对cls->ISA()->changeInfocls->changeInfo进行修改,所以在上面判断中直接返回NO,而不会在后续对ro中的ivar赋值。所以不能对注册好的类,进行动态添加成员变量。

那么接下来对LGPerson类,添加属性,并打印,如下代码,问能否打印?为什么?

定义如下方法:

void lg_class_addProperty(Class targetClass , const char *propertyName){

    objc_property_attribute_t type = { "T", [[NSString stringWithFormat:@"@\"%@\"",NSStringFromClass([NSString class])] UTF8String] }; //type
    objc_property_attribute_t ownership0 = { "C", "" }; // C = copy
    objc_property_attribute_t ownership = { "N", "" }; //N = nonatomic
    objc_property_attribute_t backingivar  = { "V", [NSString stringWithFormat:@"_%@",[NSString stringWithCString:propertyName encoding:NSUTF8StringEncoding]].UTF8String };  //variable name
    objc_property_attribute_t attrs[] = {type, ownership0, ownership,backingivar};

    class_addProperty(targetClass, propertyName, attrs, 4);

}

添加属性到rw

// 添加property - rw
lg_class_addProperty(LGPerson, "subject");

[person setValue:@"master" forKey:@"subject"];
NSLog(@"%@",[person valueForKey:@"subject"]);

答案:不能打印,我们只添加了subject属性到rw,由于是我们动态添加的,系统并未生成settergetter,而赋值打印相当于调用了这两个方法,所以不能打印。

我们需要添加如下代码,将settergetter添加到方法列表中。

添加setter  +  getter 方法
class_addMethod(LGPerson, @selector(setSubject:), (IMP)lgSetter, "v@:@");
class_addMethod(LGPerson, @selector(subject), (IMP)lgName, "@@:");

小结:

1. 动态创建的类,可以动态添加成员变量和属性,而已经创建好注册好的类,不能动态添加成员变量。
2. 动态添加的属性,默认不会生成 setter 和 getter,需要将setter  +  getter
   方法添加到方法列表中。

2.  类和非懒加载类的加载

2.1  类和非懒加载类分析

通过上一篇的学习得知,在_read_images()方法中,在将类添加到表中之后,会进行一系列的操作,比如:将SEL注册到哈希表中、将协议添加到表中、初始化非懒加载类、初始化懒加载类、处理分类category等。

那么什么是懒加载类,什么是非懒加载类呢?

接下来,先创建LGTeacherLGStudentLGPerson三个类,在其中前两个类中,实现如下load方法:

+(void)load
{
    NSLog(@"%s",__func__);
}

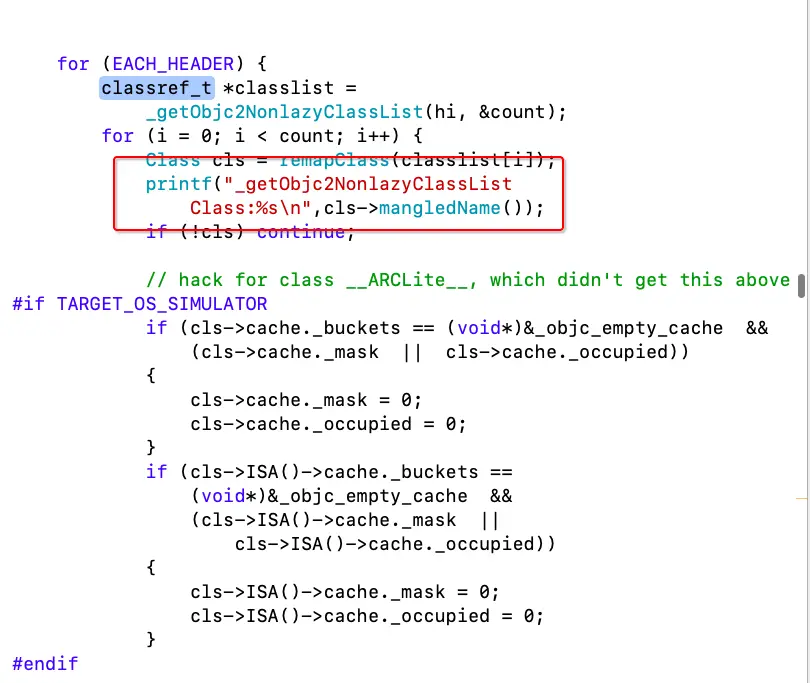

然后在_read_images()方法中,初始化非懒加载类的时候,打印类信息,如下

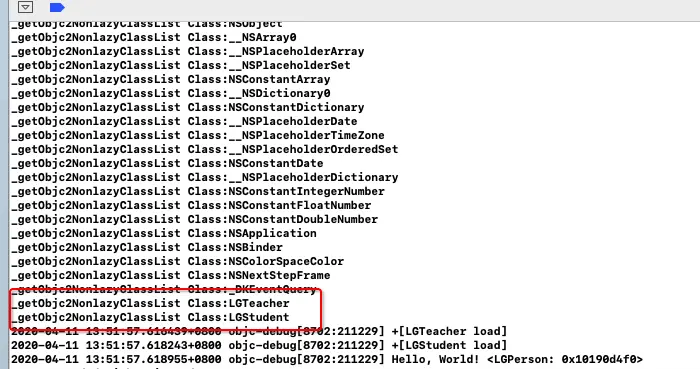

然后运行代码,查看控制台,

只打印了有load方法的两个类,并未找到没有实现load方法的LGPerson,而LGPerson是在main函数里进行了调用,实例出一个对象。

由此: load方法会将类的加载提前,将类的编译期提前到加载数据的地方。而实现了load方法的类,就是非懒加载类。而懒加载类是当你用到此类的时候再进行加载实现。

接下来,我们分析一下 非懒加载类的加载懒加载类的加载

2.2  非懒加载类的加载

在上一篇中分析中得知,当进入_read_images()方法中的非懒加载类的加载步骤后,流程如下:

  • 获取所有非懒加载类classref_t *classlist = _getObjc2NonlazyClassList(hi, &count)
  • 循环读取非懒加载类,将其加到内存,addClassTableEntry(cls)
  • 实现所有非懒加载类(实例化类对象的一些信息,例如rw),realizeClassWithoutSwift(cls)
  • realizeClassWithoutSwift(cls)中,对clssupClassisa以及rw->ro等进行赋值,然后进入methodizeClass(cls),用ro中的数据对rw进行赋值。

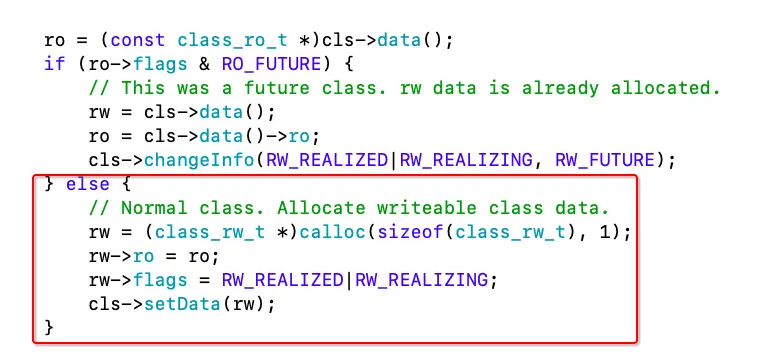

rw->ro的赋值

2.3  懒加载类的加载

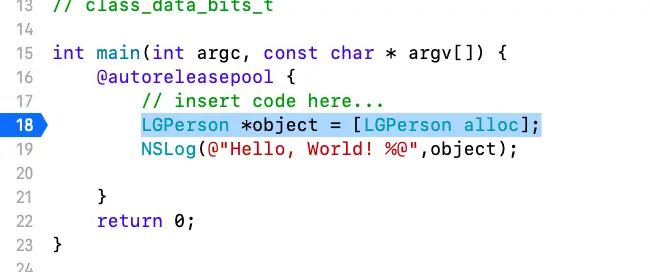

懒加载类是在调用的时候才会加载,那么我们在main函数中,创建LGPerson,然后打下断点,进行分析。

当我们调用alloc方法时,会进入方法查找流程,必然会进入lookUpImpOrForward方法。

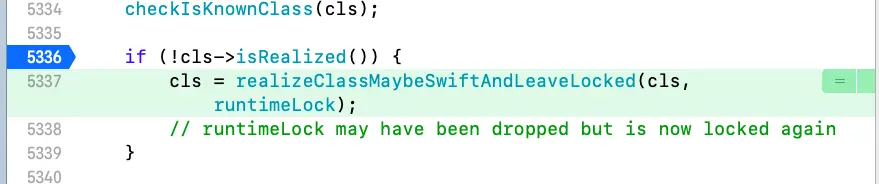

然后判断进入realizeClassMaybeSwiftAndLeaveLocked方法,

查看realizeClassMaybeSwiftAndLeaveLocked方法源码:

static Class
realizeClassMaybeSwiftAndLeaveLocked(Class cls, mutex_t& lock)
{
    return realizeClassMaybeSwiftMaybeRelock(cls, lock, true);
}

realizeClassMaybeSwiftAndLeaveLocked()调用realizeClassMaybeSwiftMaybeRelock()方法,源码如下:

/***********************************************************************
* realizeClassMaybeSwift (MaybeRelock / AndUnlock / AndLeaveLocked)
* Realize a class that might be a Swift class.
* Returns the real class structure for the class.
* Locking:
*   runtimeLock must be held on entry
*   runtimeLock may be dropped during execution
*   ...AndUnlock function leaves runtimeLock unlocked on exit
*   ...AndLeaveLocked re-acquires runtimeLock if it was dropped
* This complication avoids repeated lock transitions in some cases.
**********************************************************************/
static Class
realizeClassMaybeSwiftMaybeRelock(Class cls, mutex_t& lock, bool leaveLocked)
{
    lock.assertLocked();
    // 判断是否是Swift
    if (!cls->isSwiftStable_ButAllowLegacyForNow()) { // 否
        // Non-Swift class. Realize it now with the lock still held.
        // fixme wrong in the future for objc subclasses of swift classes

        // 初始化,
        realizeClassWithoutSwift(cls);
        if (!leaveLocked) lock.unlock();
    } else {
        // Swift class. We need to drop locks and call the Swift
        // runtime to initialize it.
        lock.unlock();
        cls = realizeSwiftClass(cls);
        assert(cls->isRealized());    // callback must have provoked realization
        if (leaveLocked) lock.lock();
    }

    return cls;
}

通过上面realizeClassMaybeSwiftMaybeRelock源码分析,先判断是否是Swift,不是,则调用realizeClassWithoutSwift(cls)对类初始化,对superClassisarw赋值,和上面的非懒加载类一样。

当类初始化完成后,会进入lookUpImpOrForward的方法查找流程,然后进行初始化,分配空间等等的操作。

注意: 当一个类继承另一个类的时候,子类实现了load方法,子类变成了非懒加载类,而父类也会变成非懒加载类。通过realizeClassWithoutSwift方法中的下面的代码,递归对supercls初始化。

3.  分类 Category 的加载

首先,我们创建一个LGTeacher类和LGTeacher (test)分类如下:

@interface LGTeacher : NSObject
@property (nonatomic, copy) NSString *name;
@property (nonatomic, copy) NSString *subject;
@property (nonatomic, assign) int age;

- (void)sayHello;

+ (void)sayMaster;
@end

#import "LGTeacher.h"


@implementation LGTeacher

//+ (void)load{
//    NSLog(@"%s",__func__);
//}
@end

@interface LGTeacher (test)
@property (nonatomic, copy) NSString *cate_p1;
@property (nonatomic, copy) NSString *cate_p2;

- (void)cate_instanceMethod1;
- (void)cate_instanceMethod2;

+ (void)cate_classMethod1;
+ (void)cate_classMethod2;

@end

@implementation LGTeacher (test)

//+ (void)load{
//    NSLog(@"分类 load");
//}

- (void)setCate_p1:(NSString *)cate_p1{
}

- (NSString *)cate_p1{
    return @"cate_p1";
}

- (void)cate_instanceMethod2{
    NSLog(@"%s",__func__);
}

+ (void)cate_classMethod2{
    NSLog(@"%s",__func__);
}
@end

3.1 clang 初探 分类 Category 的结构

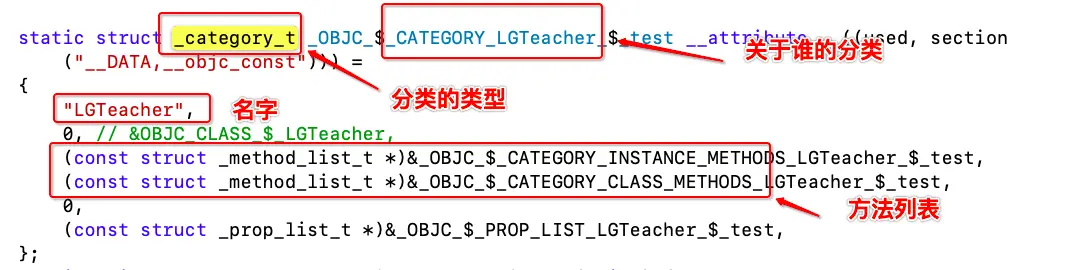

通过clang,查看c++文件,

_category_t的结构:

// attachlist 方法 对象 C++
struct _category_t {
	const char *name; // 谁的分类
	struct _class_t *cls; // 类
	const struct _method_list_t *instance_methods; // 对象方法列表
	const struct _method_list_t *class_methods;    // 类方法列表
	const struct _protocol_list_t *protocols;
	const struct _prop_list_t *properties;
};
// OC
struct category_t {
    const char *name;
    classref_t cls;
    struct method_list_t *instanceMethods;
    struct method_list_t *classMethods;
    struct protocol_list_t *protocols;
    struct property_list_t *instanceProperties;
    // Fields below this point are not always present on disk.
    struct property_list_t *_classProperties;

    method_list_t *methodsForMeta(bool isMeta) {
        if (isMeta) return classMethods;
        else return instanceMethods;
    }

    property_list_t *propertiesForMeta(bool isMeta, struct header_info *hi);
};

为什么会有两个方法列表呢? 对象方法存在类中,类方法存在元类中。当通过attachLists方法添加方法时,需要添加到不同的类中。

3.2 类 与 分类 Category 的搭配加载

1. 懒加载的分类(未实现load方法)

我们知道在read_iamge方法中,在类初始化时,是通过在methodizeClass方法中,用rorw进行赋值的,通过attachCategories方法,将分类中的方法添加到方法列表中的。

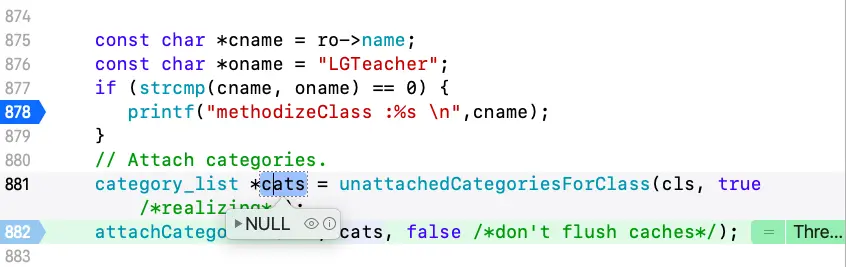

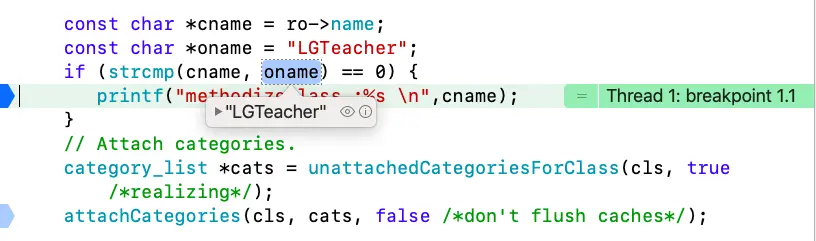

通过断点调试,判断为LGTeacher时,

category_listNULL,当为NULL时,attachCategories直接返回,

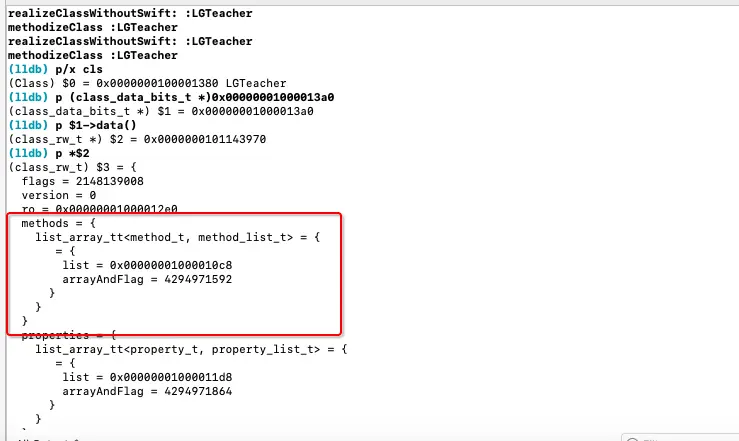

那么分类的方法是否添加呢?我们通过lldb分析一下:

methods里面有值,

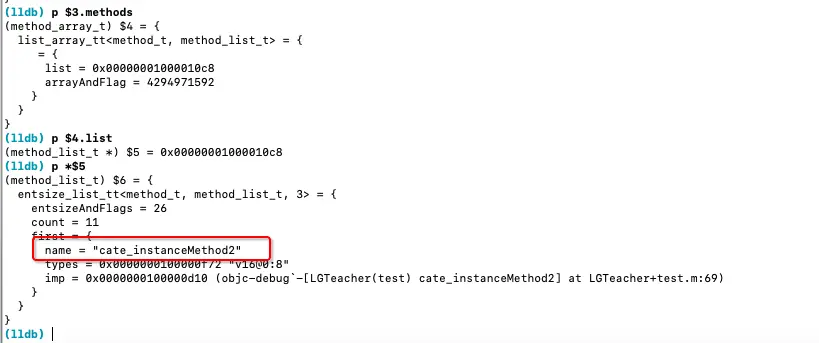

打印methods里面的方法,

我们发现,方法列表中已经有分类的方法,那么说明,懒加载的分类的加载时在编译时处理的,不需要添加到表中,直接添加到相应data()ro里面,然后在初始化类的时候,直接用ro->baseMethods()rw->methods赋值。即下面的代码

    // Install methods and properties that the class implements itself.
    method_list_t *list = ro->baseMethods();
    if (list) {
        prepareMethodLists(cls, &list, 1, YES, isBundleClass(cls));
        rw->methods.attachLists(&list, 1);
    }

那么 懒加载的分类(未实现load方法) 搭配 懒加载类非懒加载类 时,又会出现两中情况。

上面说的是搭配 懒加载类 的情况,而两者的分类的加载都是一样的,是在编译期进行处理,直接添加到相应data()ro中,主要的区别就是在对类的加载,上面的类和非懒加载类的加载已经说过, 懒加载类是在发送消息时,通过lookuporforward->realizeClassWithoutSwift->methodlizeClass的流程加载的。而非懒加载类是通过read_images->realizeClassWithoutSwift->methodlizeClass的流程加载的.

2. 非懒加载的分类(实现load方法)

分类实现load方法时,其加载也会被提前,即read_iamges方法中对分类的处理,如下关键代码:

for (i = 0; i < count; i++) {
            category_t *cat = catlist[i];
            Class cls = remapClass(cat->cls);

            if (!cls) {
                // Category's target class is missing (probably weak-linked).
                // Disavow any knowledge of this category.
                catlist[i] = nil;
                if (PrintConnecting) {  }
                continue;
            }

            // Process this category.
            // First, register the category with its target class.
            // Then, rebuild the class's method lists (etc) if
            // the class is realized.
            bool classExists = NO;
            // ✅判断是否是对象方法
            if (cat->instanceMethods ||  cat->protocols
                ||  cat->instanceProperties)
            {
                // ✅为类添加未附加的类别
                addUnattachedCategoryForClass(cat, cls, hi);
                const char *cname = cls->demangledName();
                const char *oname = "LGTeacher";
                if (cname && (strcmp(cname, oname) == 0)) {
                    printf("_getObjc2CategoryList :%s \n",cname);
                }
                // ✅为判断是否是懒加载类
                if (cls->isRealized()) {
                    remethodizeClass(cls);
                    classExists = YES;
                }
                if (PrintConnecting) { }
            }
            // // ✅判断是否是类方法
            if (cat->classMethods  ||  cat->protocols
                ||  (hasClassProperties && cat->_classProperties))
            {
                addUnattachedCategoryForClass(cat, cls->ISA(), hi);
                // ✅为判断是否是懒加载类
                if (cls->ISA()->isRealized()) {
                    remethodizeClass(cls->ISA());
                }
                if (PrintConnecting) {   }
            }
        }
    }

先读取分类,判断分类中的方法是否是对象方法,然后addUnattachedCategoryForClass为类添加未附加的类别。然后判断是否是懒加载类,不是懒加载类则调用remethodizeClass方法,将分类方法添加的主类的方法列表中

remethodizeClass方法源码:

static void remethodizeClass(Class cls)
{
    category_list *cats;
    bool isMeta;

    runtimeLock.assertLocked();

    isMeta = cls->isMetaClass();

    // Re-methodizing: check for more categories
    if ((cats = unattachedCategoriesForClass(cls, false/*not realizing*/))) {
        if (PrintConnecting) {
            _objc_inform("CLASS: attaching categories to class '%s' %s",
                         cls->nameForLogging(), isMeta ? "(meta)" : "");
        }
        //✅添加分类方法
        attachCategories(cls, cats, true /*flush caches*/);
        free(cats);
    }
}

懒加载类的加载是在发送消息时,通过lookuporforward->realizeClassWithoutSwift->methodlizeClass的流程加载的。

所以,当搭配非懒加载类的时候,会进入remethodizeClass方法,进而调用attachCategories()方法,将分类的方法贴到主类里面。

那么当非懒加载分类搭配懒加载类的时候,此时就会出现,分类已经加载,而主类还未加载。分类的方法不知要添加到哪里主类里面去,那这样的分类提前加载是不是没有意义呢?

当然不是,那么接下来,

最终进入到prepare_load_methods方法中,然后调用realizeClassWithoutSwift方法,源码如下:

void prepare_load_methods(const headerType *mhdr)
{
    size_t count, i;

    runtimeLock.assertLocked();

    classref_t *classlist =
        _getObjc2NonlazyClassList(mhdr, &count);
    for (i = 0; i < count; i++) {
        schedule_class_load(remapClass(classlist[i]));
    }
    // map_images 完毕了
    category_t **categorylist = _getObjc2NonlazyCategoryList(mhdr, &count);
    for (i = 0; i < count; i++) {
        category_t *cat = categorylist[i];
        Class cls = remapClass(cat->cls);

        const class_ro_t *ro = (const class_ro_t *)cls->data();
        const char *cname = ro->name;
        const char *oname = "LGTeacher";
        if (strcmp(cname, oname) == 0) {
           printf("prepare_load_methods :%s \n",cname);
        }

        if (!cls) continue;  // category for ignored weak-linked class
        if (cls->isSwiftStable()) {
            _objc_fatal("Swift class extensions and categories on Swift "
                        "classes are not allowed to have +load methods");
        }
        realizeClassWithoutSwift(cls);
        assert(cls->ISA()->isRealized());
        add_category_to_loadable_list(cat);
    }
}

而当从此进入realizeClassWithoutSwift方法,进而调用methodizeClass方法时,此时methodizeClass方法中cats不为空,然后调用attachCategories()方法,将分类的方法贴到主类里面。

category_list *cats = unattachedCategoriesForClass(cls, true /*realizing*/);
attachCategories(cls, cats, false /*don't flush caches*/);

总结

  本篇介绍了 懒加载类非懒加载类 的加载,以及 懒加载分类非懒加载分类 搭配 懒加载类非懒加载类 的4种组合情况的加载原理。

  • 实现了load方法的类为非懒加载类,在启动时初始化

  • 未实现load方法的方法的类为懒加载类,在调用的时候初始化

  • 非懒加载类的加载:

    • read_iamges
    • 循环读取非懒加载类,将其加到内存,addClassTableEntry(cls)
    • realizeClassWithoutSwift(cls)中,对clssupClassisa以及rw->ro等进行赋值,然后进入methodizeClass(cls),用ro中的数据对rw进行赋值。
  • 懒加载类的加载:在调用的时候初始化,比然进入lookUpImpOrForward方法

    • 进入方法查找流程,进入lookUpImpOrForward
    • !cls->isRealized()判断是否是懒加载类,不是,开始方法查找
    • 懒加载类,进入realizeClassMaybeSwiftAndLeaveLocked
    • 调用realizeClassWithoutSwift
  • 懒加载分类的加载是在编译期处理的,直接添加到相应的data()ro中,在类初始化的时候,直接用ro->baseMethods()rw->methods赋值。

  • 非懒加载分类的加载 + 懒加载类

    • read_image 中 对分类的处理
    • 判断是否是对象方法还是类方法
    • 为类添加未附加的类别,addUnattachedCategoryForClass
    • 判断是否是懒加载类cls->isRealized(),此次为懒加载类,不进入判断
    • 进入prepare_load_methods
    • 进入realizeClassWithoutSwift
    • 进入methodizeClass,此时category_list *cats不为空
    • 调用attachCategories()方法,将分类的方法贴到主类里面。
  • 非懒加载分类的加载 + 非懒加载类

    • read_image 中 对分类的处理
    • 判断是否是对象方法还是类方法
    • 为类添加未附加的类别,addUnattachedCategoryForClass
    • 判断是否是懒加载类cls->isRealized(),此次为非懒加载类,进入判断
    • 进入remethodizeClass
    • 调用attachCategories()方法,将分类的方法贴到主类里面。
