Color篇

很久没写bpmn.js系列的教材了...😄,写起来还是感觉挺亲切的。

这篇文章主要是介绍一下在bpmn.js中修改节点颜色的各种场景和方式,算是bpmn.js交流群群里的一个热门问点吧。另外文章中我会以几个常用类型的节点作为案例来进行讲解,比如StartEvent、Task、EndEvent这几种类型,其它类型的修改和案例中的大同小异,还请自行扩展。

因为我一直相信授人予鱼不如授人予渔,这才是一篇教程真正能带给你的东西。我们在实际开发中肯定会遇到各种各样不同的需求,不可能每篇教程都能刚好符合你的业务要求,所以我能做的只是保证你能有一定的bpmn.js使用基础并在此基础上有自己的思考。

好了话不多说咯,来看看,通过阅读你可以学习到:

  • 修改palette左侧工具栏中的节点颜色
  • 修改renderer渲染在页面上的节点颜色
  • 修改contextPad上的节点颜色
  • 在渲染完成之后用户手动触发修改节点颜色

来几张张效果图看看:

(这狗血的画质...)

因为内容不多,所以就没有另起一个案例项目。

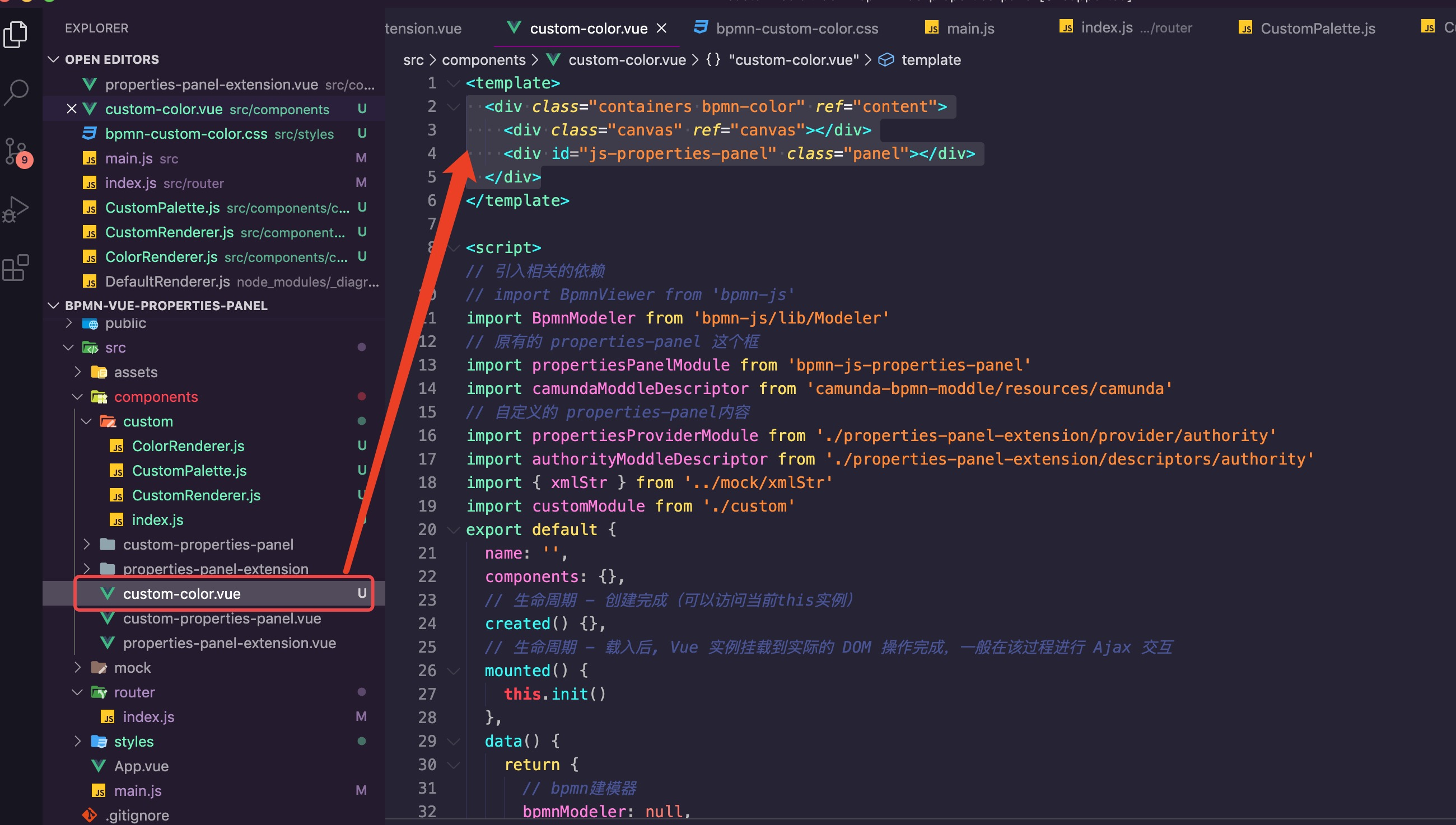

以下所有案例都整理在bpmn-properties-panel里面。Color篇的展示主要是在custom-color这个页面下,代码是放在components/custom-color.vue中。

修改palette左侧工具栏中的节点颜色

左侧工具栏修改节点颜色很简单,只需要找到对应节点的类名在css中修改就可以了。

例如我修改了案例中的开始节点。

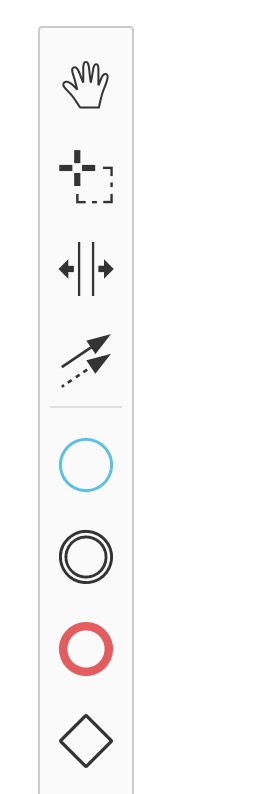

  1. 找到开始节点的类名
  1. 在一个全局样式中修改它

如果你和我一样不想要所有的palette都被修改颜色,可以指定某一个页面下进行修改,方式是给你生成bpmn图的容器添加一个类名:

custom-color.vue

<div class="containers bpmn-color" ref="content">
  <div class="canvas" ref="canvas"></div>
</div>
复制代码

例如我这里只修改custom-color页面中的palette

给它加上bpmn-color这个类名。

然后在全局的/styles/bpmn-custom-color.css中修改类的样式:

.bpmn-color .bpmn-icon-start-event-none:before {
  color#12c2e9;
}
.bpmn-color .bpmn-icon-task:before {
  color#c471ed;
}
.bpmn-color .bpmn-icon-end-event-none:before {
  color#f64f59;
}
复制代码
  1. 将自定义的样式引入到main.js

最后一步就是要把我们自定义的样式引入到main.js里,这里有一个要注意的就是自定义的样式要放在bpmn.js自带的样式下面:

main.js

import Vue from 'vue'

import 'bpmn-js/dist/assets/diagram-js.css' // 左边工具栏以及编辑节点的样式
import './styles/bpmn-custom-color.css' // 自定义样式
复制代码

现在保存打开页面就可以看到效果了。

不过这个只能修改图像边框的颜色,因为这个图像本质就是一个icon字体,所以可以用color这个属性来控制字体的颜色。而字体颜色的范围是由这个icon图像本身决定的,也就是说如果这个字体它本身就是个圆环,那color也就只能修改它的圆边框;如果这个字体本身就是个完整的圆,那color肯定也就能修改整个圆了。

修改renderer渲染在页面上的节点颜色

光有左侧工具栏的修改还不够,最主要的是要渲染的时候能修改为自己想要的颜色。

例如你的需求可能是在进行初始化的时候,就需要根据节点的类型来将节点修改为不同的颜色。

比如StartEvent修改为红色,Task修改为蓝色等等。

这时候我们需要用到之前在自定义renderer篇中提到过的「在默认的Renderer基础上修改」。对renderer不懂的小伙伴一定要先阅读自定义renderer篇才行。

在此我假设你已经完全了解了renderer

那么我们知道一个元素能否成功在页面上渲染,关键的代码就是在CustomRenderer中重写drawShape这个方法。

而这个方法其实依赖的是这段代码:

//CustomRenderer.js

drawShape(parentNode, element) {
    let shape = this.bpmnRenderer.drawShape(parentNode, element)
    return shape
}
复制代码

也就是说是靠this.bpmnRenderer.drawShape这个方法将element对象转换为一个svg形式的节点。

最开始我的想法是在转换之前使用modeling.setColor方法来修改element的相应样式:

//CustomRenderer.js

drawShape(parentNode, element) {
  modeling.setColor(element, {
     fillnull,
     stroke: color
    })
    let shape = this.bpmnRenderer.drawShape(parentNode, element)
    return shape
}
复制代码

但这种方式失败了,打开控制台报了一堆的红色错误,大致就是进入了死循环,浏览器爆栈了。

想了一下其实也好理解,renderer的作用本就是将element进行渲染,但是在这个阶段你又用setColor去修改element的这个属性,那这样肯定就会造成递归循环渲染,所以这种做法被我否定了。

之后我想了一下,使用drawShape方法产生的东西会是什么呢?带着好奇我把生成的shape打印出来看了一下,发现他就是一个DOM元素:

// StartEvent
<circle cx="18" cy="18" r="18" style="stroke: black; stroke-width: 2px; fill: rgb(18, 194, 233); fill-opacity: 0.95;"></circle>

// TaskEvent
<rect x="0" y="0" width="100" height="80" rx="10" ry="10" style="stroke: rgb(196, 113, 237); stroke-width: 2px; fill: white; fill-opacity: 0.95;"></rect>
复制代码

既然是DOM元素那可就简单了,只需要用修改DOM元素样式的方法来处理就可以了。

所以其实你可以这样做:

//CustomRenderer.js

drawShape(parentNode, element) {
    let shape = this.bpmnRenderer.drawShape(parentNode, element)
    shape.style.setProperty('fill''red')
    return shape
}
复制代码

在生成shape之后使用style.setProperty方法修改想要修改的属性就可以了。

在一个shape中,主要是有这么几种属性可以供我们修改:

  • fill:元素的填充色
  • stroke:元素的边框颜色
  • strokenWidth:元素边框的宽度

为了方便管理和配置我在CustomRenderer.js中定义了一个配置项,另外封装了一个setShapeProperties方法专门用来处理节点颜色的问题,核心代码就这么些:

const propertiesConfig = {
  'bpmn:StartEvent': {
    fill'#12c2e9'
  },
  'bpmn:Task': {
    stroke'#c471ed',
    strokeWidth2,
  },
  'bpmn:EndEvent': {
    stroke'#f64f59',
    fill'#f64f59'
  }
}

export default class CustomRenderer extends BaseRenderer {
  drawShape(parentNode, element) {
      let shape = this.bpmnRenderer.drawShape(parentNode, element)
      setShapeProperties(shape, element)
      return shape
  }
}

function setShapeProperties (shape, element{
  const type = element.type // 获取到的类型
  if (propertiesConfig[type]) {
    const properties = propertiesConfig[type]
    Object.keys(properties).forEach(prop => {
      shape.style.setProperty(prop, properties[prop])
    })
  }
}
复制代码

通过PropertiesConfig[type]判断有没有要自定义的元素,有的话就走if判断里。

Object.keys() 方法其实就是获取某个对象下的所有属性名称,比如:

var obj = { a1b2 }
console.log(Object.keys(obj)) // ['a', 'b']
复制代码

这个写前端的可能都知道,主要是怕后台人员不了解所以提一嘴。

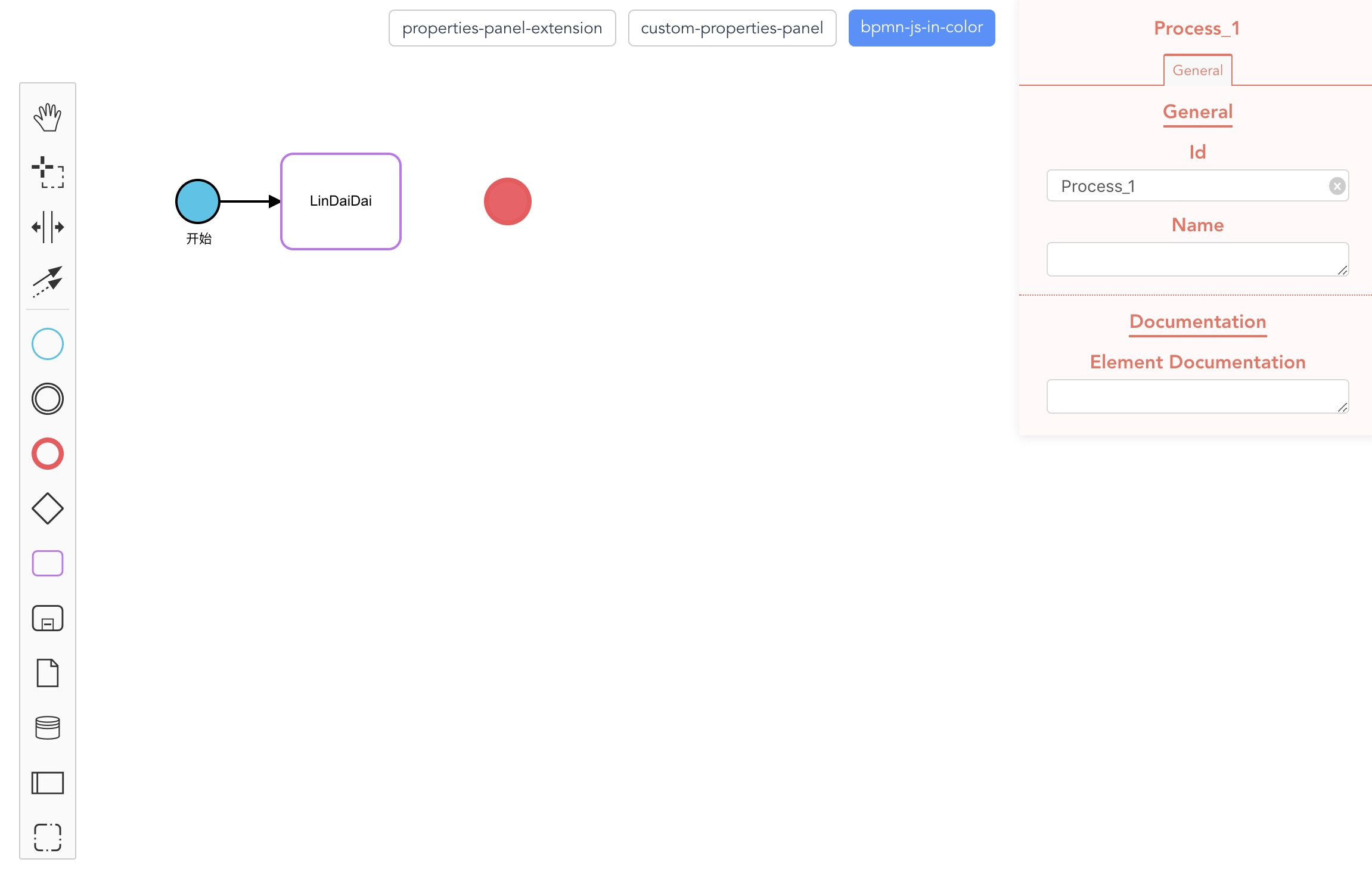

现在保存刷新页面后就可以看到效果了 😊:

修改contextPad上的节点颜色

contextPad上的节点颜色,事实上和修改palette是一样的。因为它们共用了一个className。因此如果你改了palette上的样式,contextPad上的也会被修改。

在渲染完成之后用户手动触发修改节点颜色

这个功能的主要作用是说,在渲染成功之后,可能需要用户手动去修改某个节点的颜色。

额...这其实在全网最详bpmn.js教材-poperties-panel篇(下)中也说到过了吧,核心方法就是用使用modeling.setColor()方法去修改。

const modeling = this.modeler.get('modeling')
modeling.setColor(element, {
  fill'blue',
  stroke'red'
})
复制代码

在此不再重复说了 😁。

另外我在官网也发现了有关于colors的案例,它主要是能配合xml标签上的属性来进行相应颜色的修改,有兴趣的小伙伴可以看一下:

bpmn-js colors

bpmn-js-task-priorities
