前言：
最近，研究了一下GPU以及App的渲染流程与原理。
首先，感谢 QiShare团队 的指导与支持，以及 鹏哥（@snow） 对本文的审核与帮助。
接下来，让我们开始我们今天的探索之旅。
一、浅谈GPU
GPU（
Graphics Processing Unit）：
又名图形处理器，是显卡的 “核心”。
主要负责图像运算工作，具有高并行能力，通过计算将图像显示在屏幕像素中。
GPU的工作原理，简单来说就是：
—— 将 “3D坐标” 转换成 “2D坐标” ，再将 “2D坐标” 转换为 “实际有颜色的像素” 。
那么，GPU具体的工作流水线 会分为“六个阶段”，分别是：
顶点着色器
=>形状装配=>几何着色器=>光栅化=>片段着色器=>测试与混合
- 第一阶段：顶点着色器（Vertex Shader）
该阶段输入的是顶点数据（Vertex Data），顶点数据是一系列顶点的集合。顶点着色器主要的目的是把 3D 坐标转为 “2D” 坐标，同时顶点着色器可以对顶点属性进行一些基本处理。
（ 一句话简单说，确定形状的点。）
- 第二阶段：形状装配（Shape Assembly）
该阶段将顶点着色器输出的所有顶点作为输入，并将所有的点装配成指定图元的形状。
图元（Primitive） 用于表示如何渲染顶点数据，如：点、线、三角形。
这个阶段也叫图元装配。
（ 一句话简单说，确定形状的线。）
- 第三阶段：几何着色器（Geometry Shader）
该阶段把图元形式的一系列定点的集合作为输入，通过生产新的顶点，构造出全新的（或者其他的）图元，来生成几何形状。 （ 一句话简单说，确定三角形的个数，使之变成几何图形。）
- 第四阶段：光栅化（Rasterization）
该阶段会把图元映射为最终屏幕上相应的像素，生成片段。片段（Fragment） 是渲染一个像素所需要的所有数据。
（ 一句话简单说，将图转化为一个个实际屏幕像素。）
- 第五阶段：片段着色器（Fragment Shader）
该阶段首先会对输入的片段进行裁切（Clipping）。裁切会丢弃超出视图以外的所有像素，用来提升执行效率。并对片段（Fragment）进行着色。
（ 一句话简单说，对屏幕像素点着色。）
- 第六阶段：测试与混合（Tests and Blending）
该阶段会检测片段的对应的深度值（z 坐标），来判断这个像素位于其它图层像素的前面还是后面，决定是否应该丢弃。此外，该阶段还会检查 alpha 值（ alpha 值定义了一个像素的透明度），从而对图层进行混合。
（ 一句话简单说，检查图层深度和透明度，并进行图层混合。）
（PS：这个很关键，会在之后推出的“App性能优化实战”系列博客中，是我会提到优化UI性能的一个点。）
因此，即使在片段着色器中计算出来了一个像素输出的颜色，在经历测试与混合图层之后，最后的像素颜色也可能完全不同。
关于混合，GPU采用如下公式进行计算，并得出最后的实际像素颜色。
R = S + D * (1 - Sa)
含义：
R：Result，最终像素颜色。
S：Source，来源像素（上面的图层像素）。
D：Destination，目标像素（下面的图层像素）。
a：alpha，透明度。
结果 = S(上)的颜色 + D(下)的颜色 * （1 - S(上)的透明度）

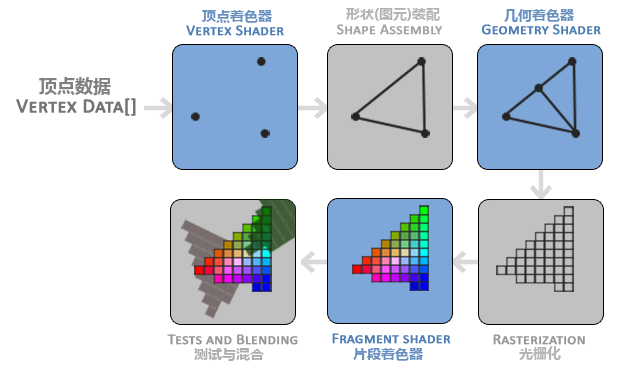

GPU渲染流水线的完整过程，如下图所示：

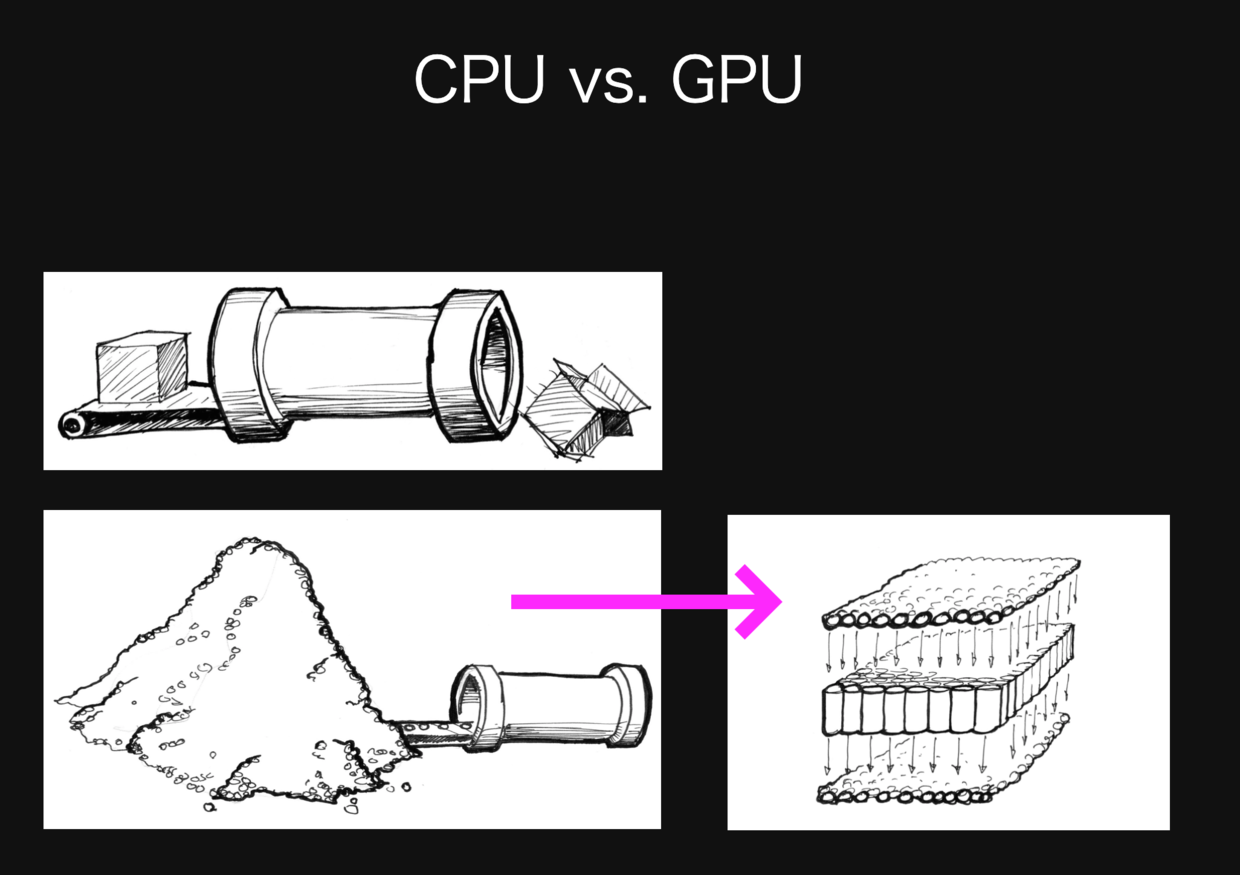

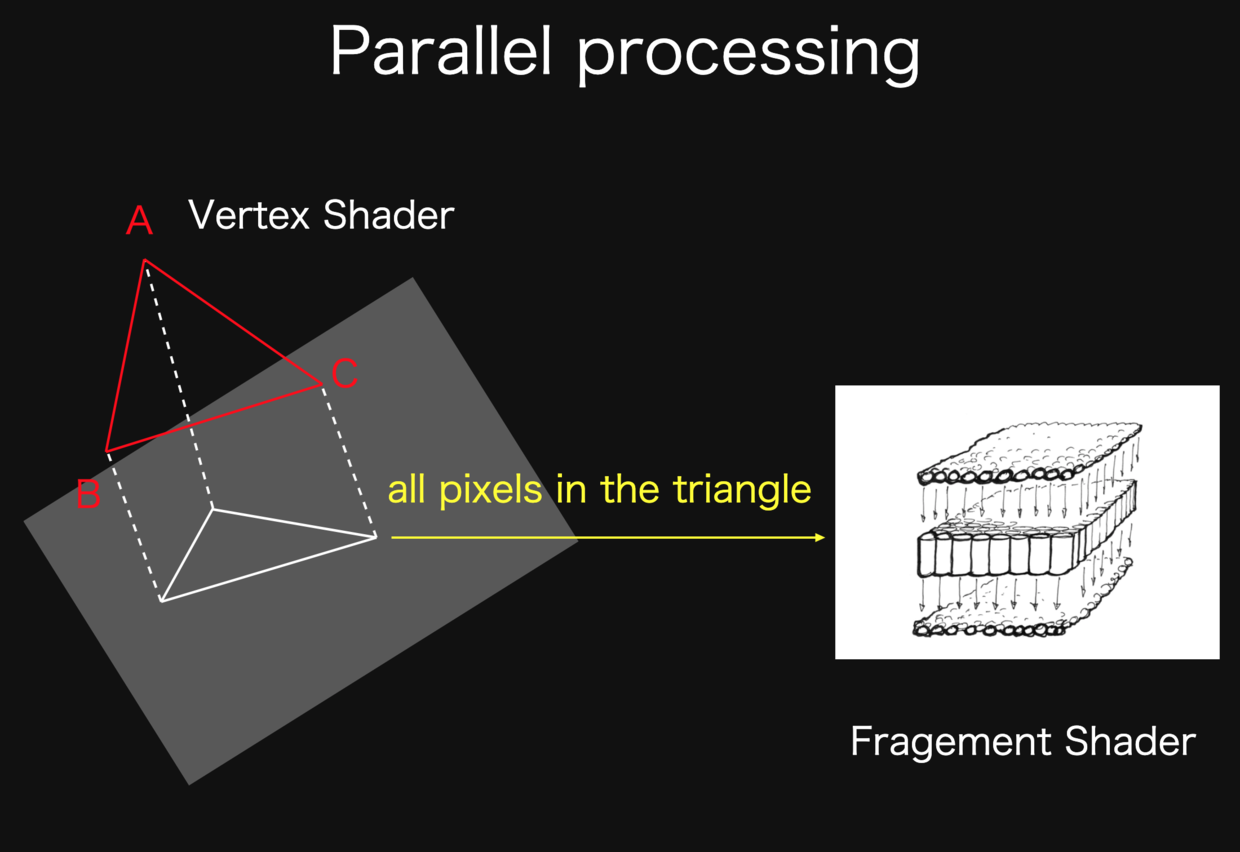

问：CPU vs. GPU？

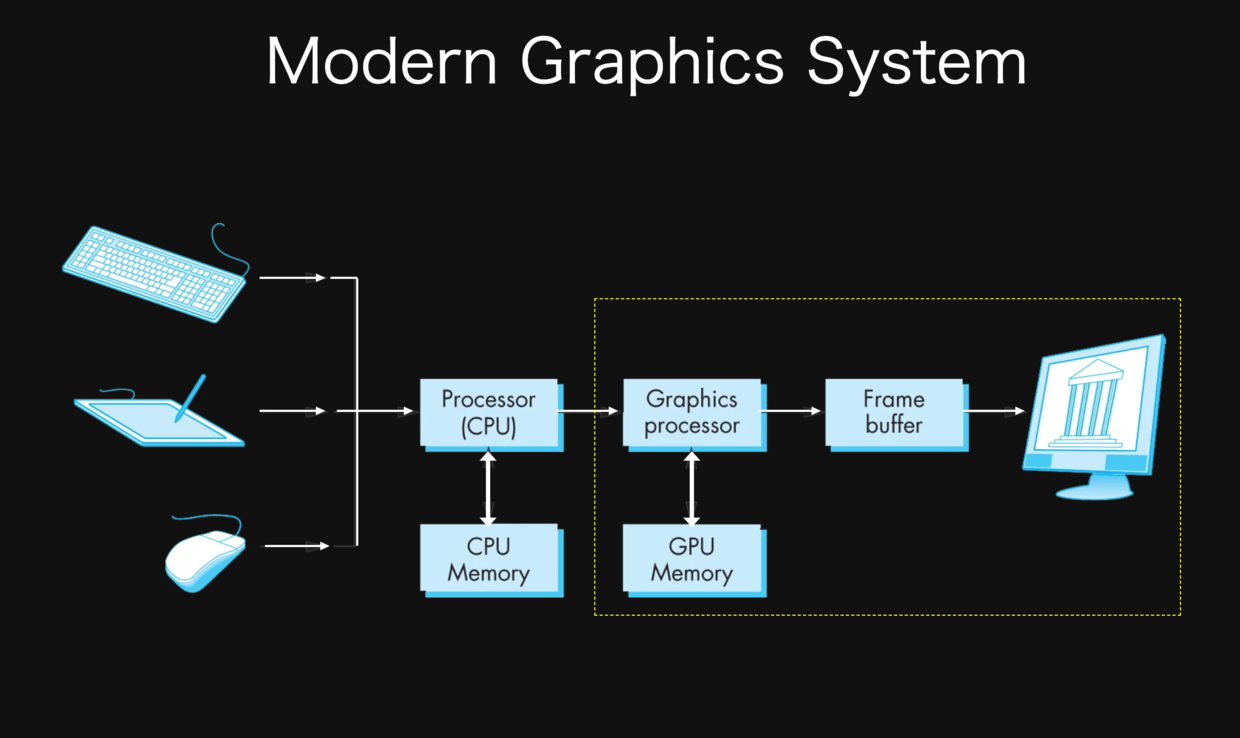

这里引用我们团长（@月影）之前分享的一页PPT：
由于屏幕每个像素点有每一帧的刷新需求，所以对GPU的并行工作效率要求更高。
简单说完了GPU渲染的流水线，我们来聊一聊App的渲染流程与原理。
iOS App的渲染主要分为以下三种：
- 原生渲染
- 大前端渲染（
WebView、类React Native） - Flutter渲染
二、原生渲染
说到原生渲染，首先想到的就是我们最熟悉使用的iOS渲染框架：UIKit、SwiftUI、Core Animation、Core Graphics、Core Image、OpenGL ES、Metal。
UIKit：日常开发最常用的UI框架，可以通过设置UIKit组件的布局以及相关属性来绘制界面。其实本身UIView并不拥有屏幕成像的能力，而是View上的CALayer属性拥有展示能力。（UIView继承自UIResponder，其主要负责用户操作的事件响应，iOS事件响应传递就是经过视图树遍历实现的。）SwiftUI：苹果在WWDC-2019推出的一款全新的“声明式UI”框架，使用Swift编写。一套代码，即可完成iOS、iPadOS、macOS、watchOS的开发与适配。（关于SwiftUI，我去年写过一篇简单的Demo，可供参考：《用SwiftUI写一个简单页面》）Core Animation：核心动画，一个复合引擎。尽可能快速的组合屏幕上不同的可视内容。分解成独立的图层（CALayer），存储在图层树中。Core Graphics：基于Quartz高级绘图引擎，主要用于运行时绘制图像。Core Image：运行前图像绘制，对已存在的图像进行高效处理。OpenGL ES：OpenGL for Embedded Systems，简称GLES，是OpenGL的子集。由GPU厂商定制实现，可通过C/C++编程操控GPU。Metal：由苹果公司实现，WWDC-2018已经推出Metal2，渲染性能比OpenGL ES高。为了解决OpenGL ES不能充分发挥苹果芯片优势的问题。
那么，iOS原生渲染的流程有那几部分组成呢？
主要分为以下四步：
-
第一步：更新视图树、图层树。（分别对应
View的层级结构、View上的Layer层级结构） -
第二步：CPU开始计算下一帧要显示的内容（包括视图创建、布局计算、视图绘制、图像解码）。当

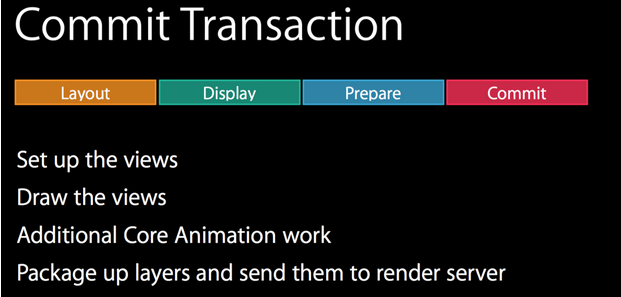

runloop在kCFRunLoopBeforeWaiting和kCFRunLoopExit状态时，会通知注册的监听，然后对图层打包，打完包后，将打包数据发送给一个独立负责渲染的进程Render Server。 前面 CPU 所处理的这些事情统称为Commit Transaction。
- 第三步：数据到达
Render Server后会被反序列化，得到图层树，按照图层树的图层顺序、RGBA值、图层frame来过滤图层中被遮挡的部分，过滤后将图层树转成渲染树，渲染树的信息会转给OpenGL ES/Metal。

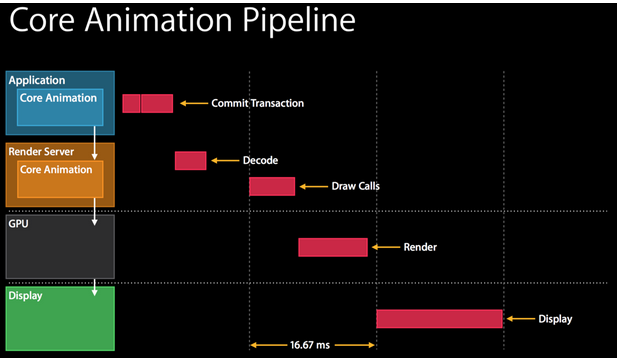

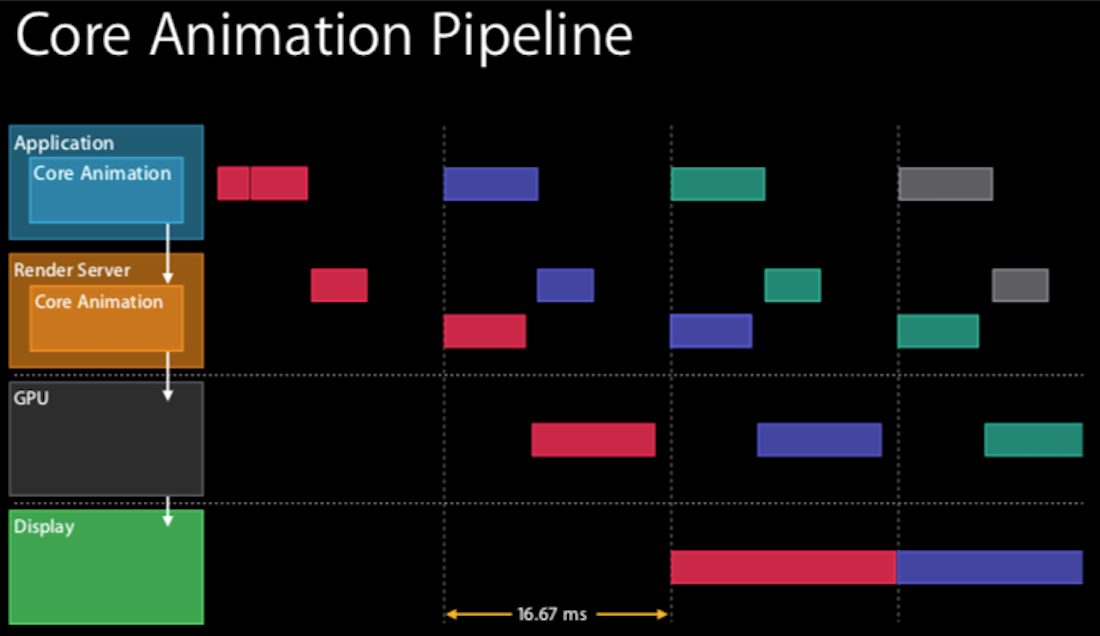

- 第四步：
Render Server会调用GPU，GPU开始进行前面提到的顶点着色器、形状装配、几何着色器、光栅化、片段着色器、测试与混合六个阶段。完成这六个阶段的工作后，就会将CPU和GPU计算后的数据显示在屏幕的每个像素点上。

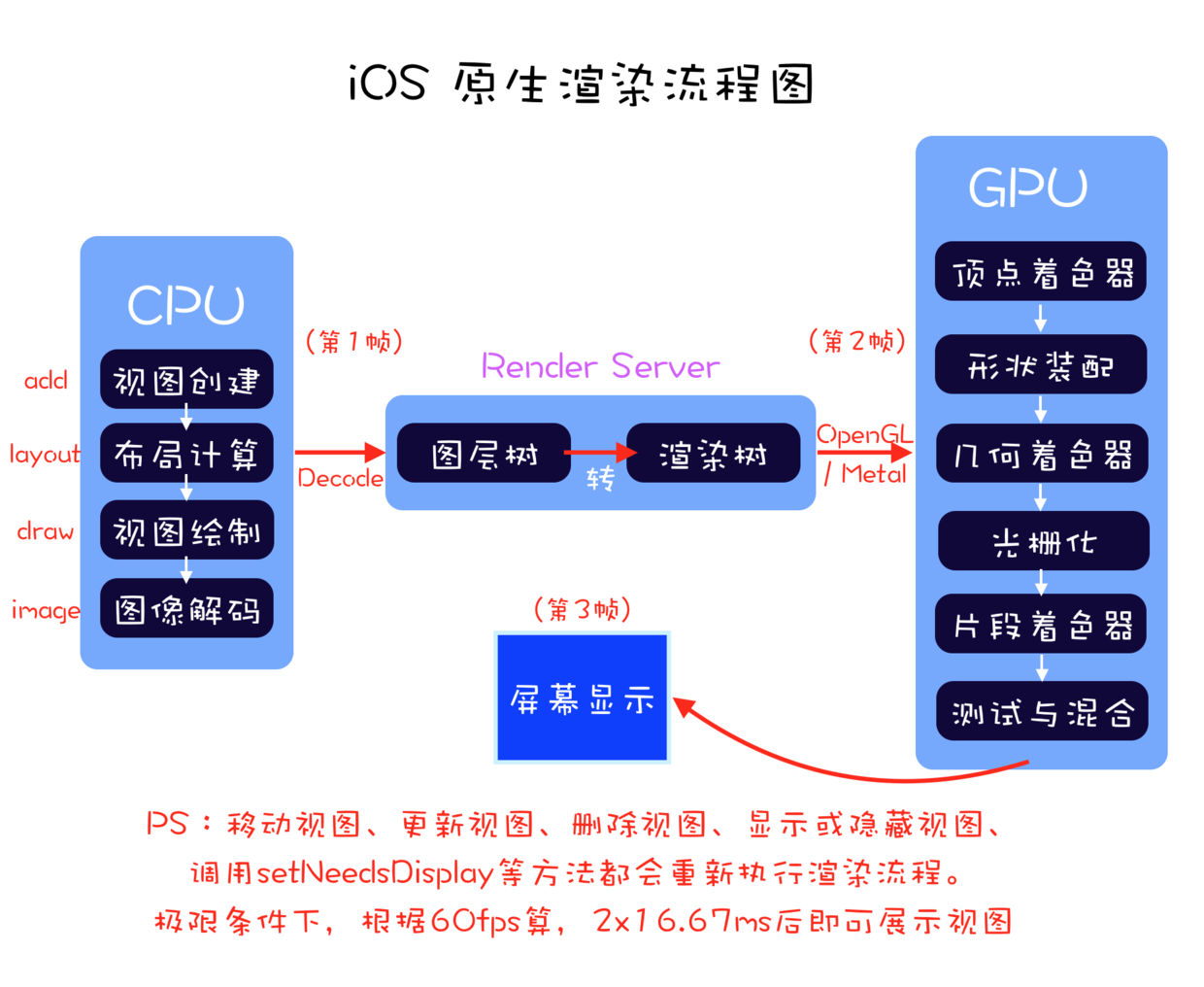

那么，关于iOS原生渲染的整体流程，我也画了一张图：
三、大前端渲染
1. WebView：
对于WebView渲染，其主要工作在WebKit中完成。
WebKit本身的渲染基于macOS的Lay Rendering架构，iOS本身渲染也是基于这套架构。
因此，本身从渲染的实现方式来说，性能应该和原生差别不大。
但为什么我们能明显感觉到使用WebView渲染要比原生渲染的慢呢？
-
第一，首次加载。会额外多出网络请求和脚本解析工作。 即使是本地网页加载，
WebView也要比原生多出脚本解析的工作。WebView要额外解析HTML+CSS+JavaScript代码。 -
第二，语言解释执行性能来看。JS的语言解析执行性能要比原生弱。 特别是遇到复杂的逻辑与大量的计算时，
WebView的解释执行性能要比原生慢不少。 -
第三，
WebView的渲染进程是独立的，每一帧的更新都要通过IPC调用GPU进程，会造成频繁的IPC进程通信，从而造成性能消耗。并且，两个进程无法共享纹理资源，GPU无法直接使用context光栅化，而必须要等待WebView通过IPC把context传给GPU再光栅化。因此GPU自身的性能发挥也会受影响。
因此，WebView的渲染效率，是弱于原生渲染的。
2. 类React Native（使用JavaScriptCore引擎做为虚拟机方案）
代表：React Native、Weex、小程序等。
我们以 ReactNative 举例：
React Native的渲染层直接走的是iOS原生渲染，只不过是多了Json+JavaScript脚本解析工作。
通过JavaScriptCore引擎将“JS”与“原生控件”产生相对应的关联。
进而，达成通过JS来操控iOS原生控件的目标。
（简单来说，这个json就是一个脚本语言到本地语言的映射表，KEY是脚本语言认识的符号，VALUE是本地语言认识的符号。）
简单介绍一下，
JavaScriptCore：
JavaScriptCore是iOS原生与JS之间的桥梁，其原本是WebKit中解释执行JavaScript代码的引擎。目前，苹果公司有JavaScriptCore引擎，谷歌有V8引擎。
但与 WebView 一样，RN也需要面临JS语言解释性能的问题。
因此，从渲染效率角度来说，WebView < 类ReactNative < 原生。
（因为json的复杂度比html+css低）
四、Flutter渲染
首先，推荐YouTube上的一个视频：《Flutter's Rendering Pipeline》专门讲Flutter渲染相关的知识。

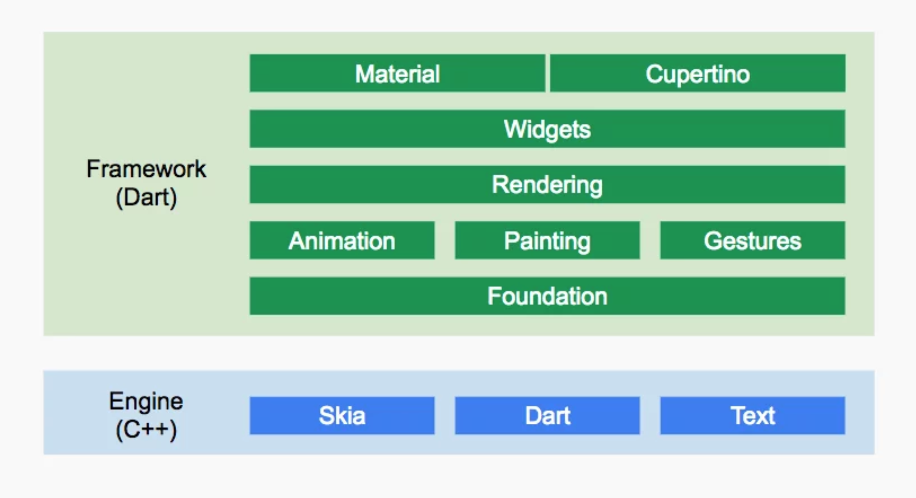

1. Flutter的架构：
可以看到，Flutter重写了UI框架，从UI控件到渲染全部自己重新实现了。
不依赖 iOS、Android 平台的原生控件，
依赖Engine（C++）层的Skia图形库与系统图形绘制相关接口。
因此，在不同的平台上有了相同的体验。
2. Flutter的渲染流程：
简单来说，Flutter的界面由Widget组成。
所有Widget会组成Widget Tree。
界面更新时，会更新Widget Tree，
再更新Element Tree，最后更新RenderObjectTree。
更新Widget的逻辑如下：
| \ | newWidget == null | newWidget != null |
|---|---|---|
| child == null | 返回null | 返回新的Element |
| child != null | 移除旧的child并返回null | 如果旧child被更新就返回child，否则返回新的Element |
接下来的渲染流程，

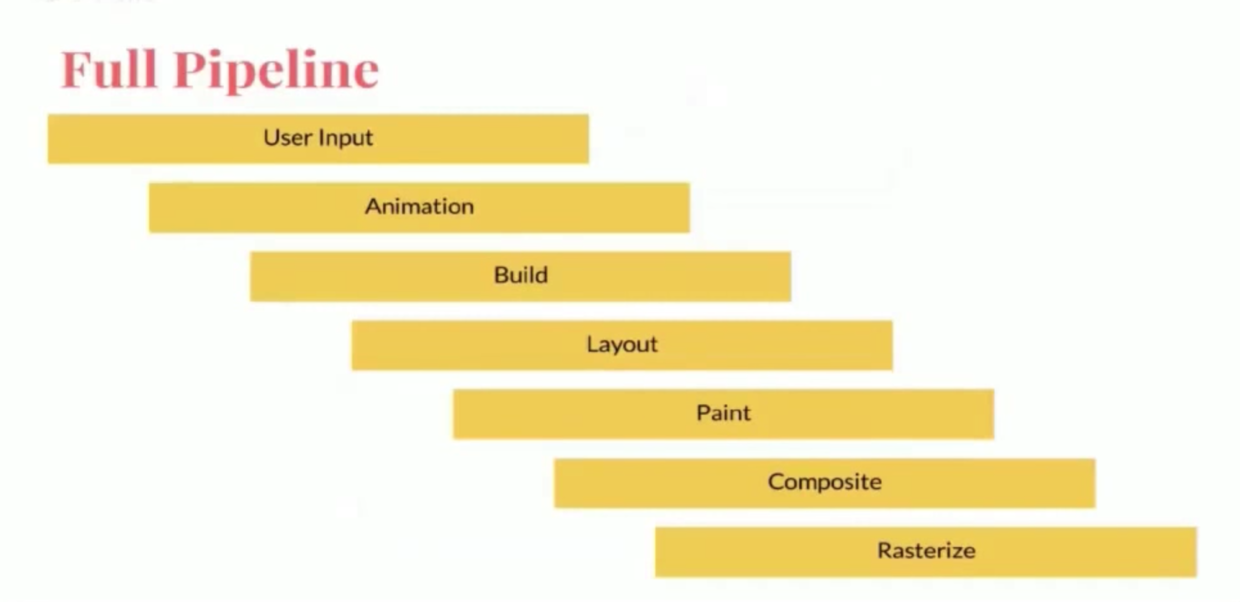

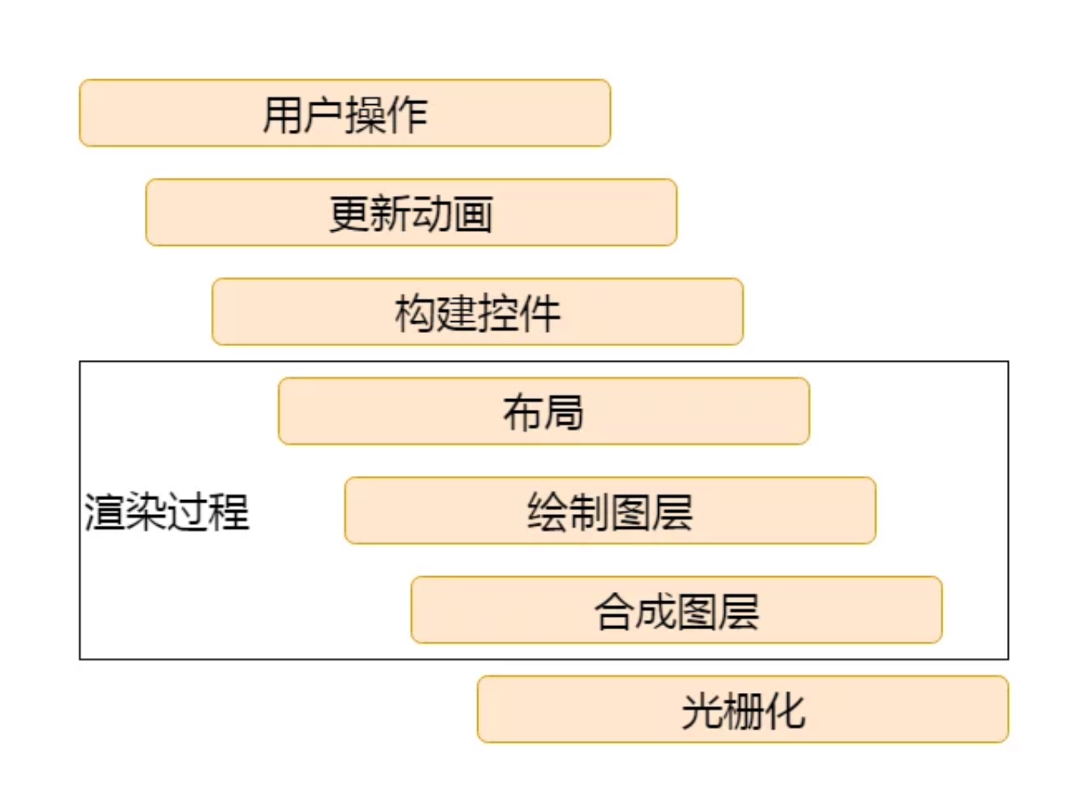

Flutter 渲染在 Framework 层会有 Build、Widget Tree、Element Tree、RenderObject Tree、Layout、Paint、Composited Layer 等几个阶段。
在 Flutter 的 C++ 层，使用 Skia 库，将 Layer 进行组合，生成纹理，使用 OpenGL 的接口向 GPU 提交渲染内容进行光栅化与合成。
提交到 GPU 进程后，合成计算，显示屏幕的过程和 iOS 原生渲染基本是类似的，因此性能上是差不多的。
五、总结对比
| 渲染方式 | 语言 | 性能 | 对应群体 |
|---|---|---|---|
| 原生 | Objective-C、Swift | ★★★ | iOS开发者 |
| WebView | HTML、CSS、JavaScript | ★ | 前端开发者 |
| 类React Native | JavaScript | ★★ | 前端开发者 |
| Flutter | Dart | ★★★ | Dart开发者 |
但Flutter的优势在于：
- 跨平台，可以同时运行在
iOS、Android两个平台。 - 热重载（
Hot Reload），省去了重新编译代码的时间，极大的提高了开发效率。 - 以及未来谷歌新系统
“Fuchsia”的发布与加持。如果谷歌未来的新系统Fuchsia能应用到移动端，并且替代Android。由于Fuchsia的上层是Flutter编写的，因此Flutter开发成为了移动端领域的必选项。同时Flutter又支持跨平台开发，那么其他移动端领域的技术栈存在的价值会越来越低。
当然，苹果的希望在于 SwiftUI。
如果 Fuchisa 最终失败了，SwiftUI 也支持跨端了。同时，SwiftUI本身也支持热重载。也许也是一个未来呢。
期待，苹果今年6月的线上WWDC-2020吧，希望能给我们带来不一样的惊喜。
参考与致谢：
1.《iOS开发高手课》（戴铭老师）
2.《你不知道的GPU》（月影大大）
3.《Flutter从加载到显示》 （圣文前辈）
4.《UIKit性能调优实战讲解》（bestswifter）
5.《iOS - 渲染原理》
6.《iOS 图像渲染原理》
7.《计算机那些事(8)——图形图像渲染原理》
8.《WWDC14：Advanced Graphics and Animations for iOS Apps》
