etcd-raft代码学习笔记（上）

一、简介

• 主要用途：服务发现、共享配置 组件
• 相对于zookeeper优势：
• 一致性协议更易于理解

• 调用方式 http+json/grpc，跨平台

• 支持tls，支持鉴权

• 很多开源项目已经应用，最典型的k8s
• 数据模型
• key-value存储模型

• 提供watcher机制，客户端可检测特定key值变化

• 支持多版本, 全局自增main version + 事务编号subversion

• b+树 存储key，加速查找，支持范围查找

• etcd v3使用boltDB作为底层存储

• raftexample: etcd作者为读者写的业务侧介于raft library的实现demo，能快速帮助理解etcd使用

• etcdctl：模拟客户端命令行工具，可以通过该工具向已经启动的集群写入/读取配置

• raft：核心算法库

• raft-http 网络层的实现

• wal/snap：write ahead log && 快照存储

• store：v2版的内存存储实现

• mvcc：v3版的实现，使用boltDB

• lease：租约，相同租约的keys使用同一个lease，提高性能

• auth&&alarm：权限&&报警

• etcdserver：对raft库的封装实现，提供节点的完整功能的实现

• client：http+json客户端实现

• clientv3；grpc客户端实现

二、 raft协议

• leader：处理客户端请求，发送心跳给follower

• follower：转发请求给leader，和leader保持心跳

• candidate：长时间未受到leader心跳，follower=>candidate，发起竞选

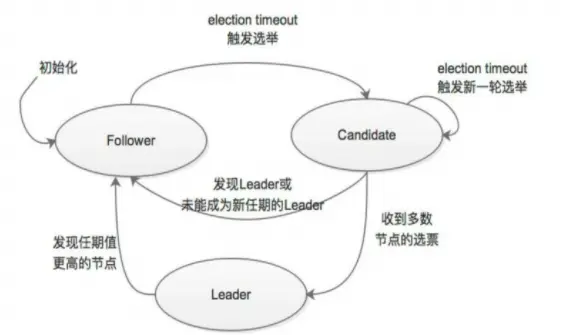

• raft 协议各角色转换关系如下图

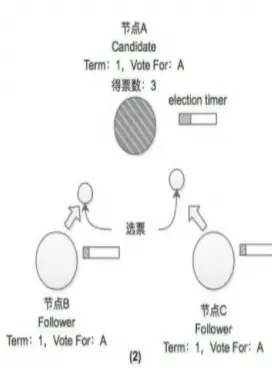

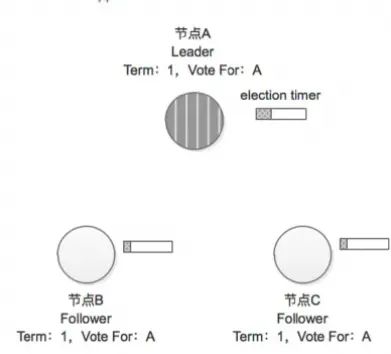

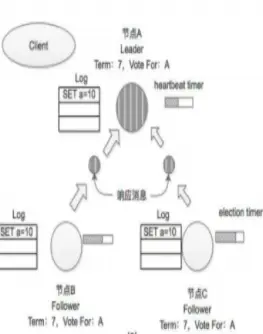

leader竞选过程如下图所示

竞选失败情况

首轮竞选票数不够导致失败的场景如下图

客户端写入数据到集群的大致过程

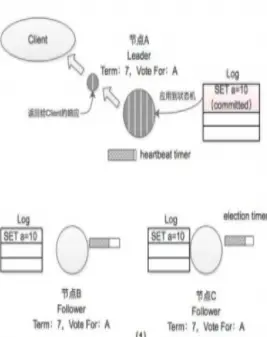

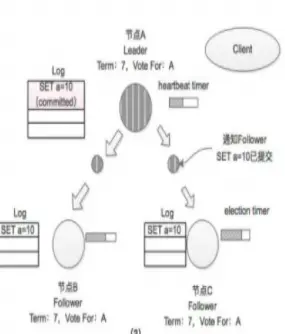

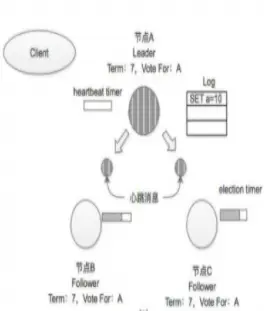

客户端数据提交流程如下图

• term：leader任期号，自增+1，leader切换时会发生自增

• index：日志编号，自增+1。raft日志是顺序写入的，每次写入index都会+1

• committed index：写入多数node的log会被设置为commited状态，日志写入时，之后leader的log变为commited状态时，才会返回客户端的写入响应

• Applied index：数据写入之后，随着leader和follower之间的通信，log会被设置为applied状态，通常情况applied index 和committed index 很近，applied index <= commited index

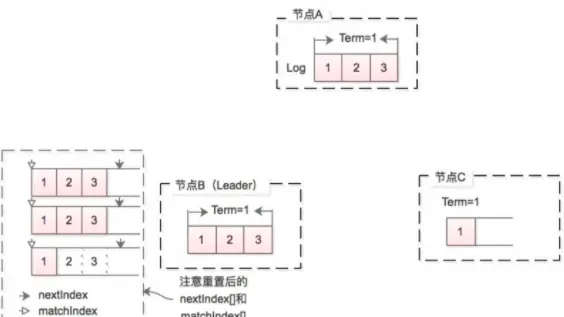

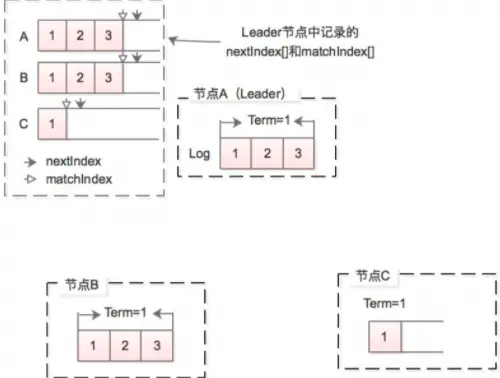

• Match index：leader节点存储的已经与follower同步完的log index

• Next index：下一次leader要发送给follower的log index位置

三、 raft.go代码实现

基本概念

• term：leader 任期号，逐渐递增
• index：日志索引号，自增
• entry： raft日志，包含上述两个属性
• message：raft节点通信消息，包含entry
• raft struct：存储当前raft节点信息的核心结构体，里面涵盖了raft算法的核心属性和raft节点间交互的方法以及raft 存储 storage
• config struct：创建raft struct时需要的配置参数
• storage : raft节点的实际存储，config中的属性，通过config赋值给raft struct中的raftlog。
• raft提供了storage的接口定义，并给出了内存存储实现memory storage

• memory storage包括：hard state（节点状态）、snapshot（压缩的entry快照）、entry日志，entry是无限递增的，raft提供了压缩机制，把旧的日志压缩成snapshot进行存储，防止存储无限膨胀到机器扛不下

• memory storage struct 提供了增删改查index 和 snapshot的方法

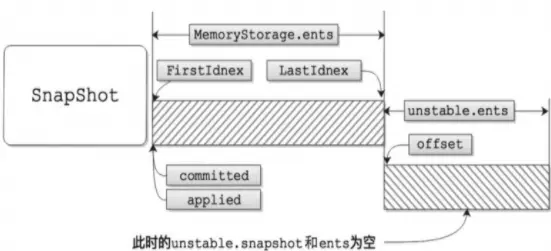

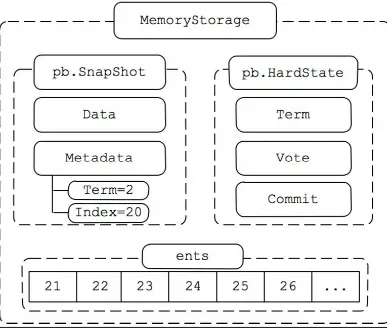

Memorystorage 结构如下图

• 顾名思义，非持久化的entry log，raft node收到消息后先放入非持久化的内存中，然后放入storage中。

• 好处：提交响应性能，业务方实现storage时，可能用的不是etcd提供的MemoryStorage，而是自己实现了storage接口，存储到硬盘，这时候unstable的优势就显现出来

• 缺点：宕机时可能丢log

• Unstable struct 和memory storage 属性和方法基本类似

• MsgHub：超时未收到eader心跳且electionElapsed > tickElectionTimeout时 ，触发竞选消息发送，tickElection方法里会触发此类消息发送

• MsgPreVote：参与竞选的节点会向其他节点发送预投票消息

• MsgPreVoteResp：预投票结果消息，当收到超过半数的结果时，当前节点的状态会从precandidate => candidate

• MsgVote：当节点角色切换为Candidate时发送投票请求消息

• MsgVoteResp：投票结果消息，当节点收到超过半数投票时，成为leader

• MsgHeartBeat：leader向follower发送的心跳消息，触发条件 heartbeatElapsed >= heartbeatTimeout

• MsgHeartbeatResp：Follower收到心跳消息后，进行回复

• MsgApp：leader根据心跳响应数据，通过MsgApp消息向follower发送日志

• MsgAppResp：follower收到leader日志数据后的响应，leader根据响应设置progress对象里下一次要发送给follower的index

• MsgSnap：当leader给follower发送日志发现progress记载的next index远远落后于自己的entry日志时，发送snapshot给follower，这里有一点需要注意，follower收到snapshot后返回给leader的是MsgAppResp，告诉leader自己的index

• MsgCheckQuorum：leader探活消息，当electionElapsed > tickElectionTimeout时，leader会检测自己时候还和集群中的大多数follower保持连接，如果没有，自动切换为follower。是否和多数follower相连更新progress对象统计判读，

• MsgProp：客户端往etcd集群发消息时会被封装成MsgProp消息给leader处理，leader更新自己的entry log后，封装MsgApp消息同步给其他follower

• MsgReadIndex：客户端请求读leader数据时，可能已经出现了脑裂，网络分区的问题，进而有可能读到旧的leader的数据。ReadIndex主要解决该问题，在客户端请求读数据时，先检查leader是否还为当前分区的leader，读的数据是否小于leader的日志的commit index，是则返回数据

• MsgReadIndexResp：follower节点对上述消息的响应

• MsgUnreachable&&MsgSnapStatus：本地消息，当leader向follower复制日志的过程中，发生异常会生成上述两个本地消息，更改progress的状态，进而控制下次发送follower日志的行为

• MsgTransferLeader：运维主动迁主的时候，raft会包装成MsgTransferLeader消息给leader处理，leader收到消息停止客户端处理MsgProp请求，并向follower发送MsgTimeoutNow消息，让他们参与竞选

• MsgTimeoutNow：follower收到消息，参与竞选

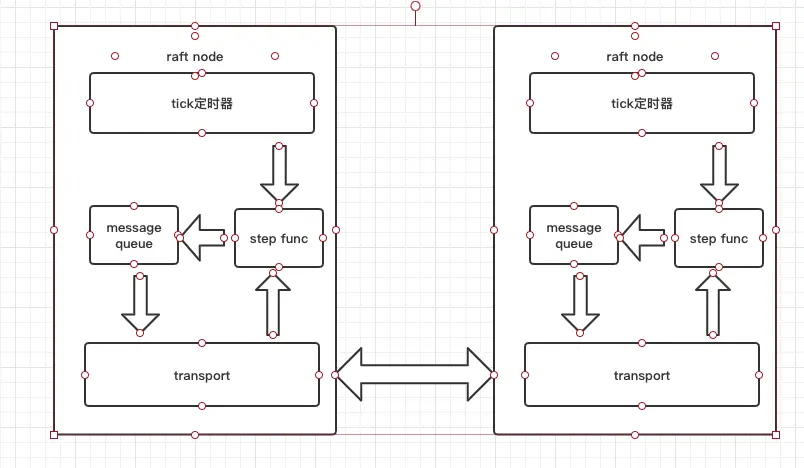

• tick定时器：raft node在启动的时候，会run一个for select循环，循环中会触发tick定时器去检查node当前状态，如是否正常收到leader心跳，是否该向follower发送心跳，是否要切换竞选状态等。tick定时器会根据当前状态把下一步要做的事情打包成Message，本地消息分别由step func做相应处理

• Step func会先对message对第一步处理，local msg 处理完直接return，要发送给其他节点的msg送入msg队列

• 消息队列：run起来 for select 循环中还有一个检测msg queue是否有待发消息的逻辑，有则交raft node中的transport对象处理，通过发送给其他节点

• transport：transport负责raft node节点间的通信，负责把自己节点的message发送出去，把接收的消息交给step func处理

四、代码注释

五、未来

1. 阅读etcd wal模块和transport模块的代码
2. 阅读公司etcd自己定制化部分的实现
