自定义View（二）、自定义View的分类及流程

自定义View（二）、自定义View的分类及流程

原文 GcsSloop大神的自定义View系列
在这个基础上简单整理学习。

一、前言，

上一篇对View的坐标位置等一些基础概念进行了介绍，这篇开始对自定义View的流程进行分析，后面再通过一个简单的实战来巩固。

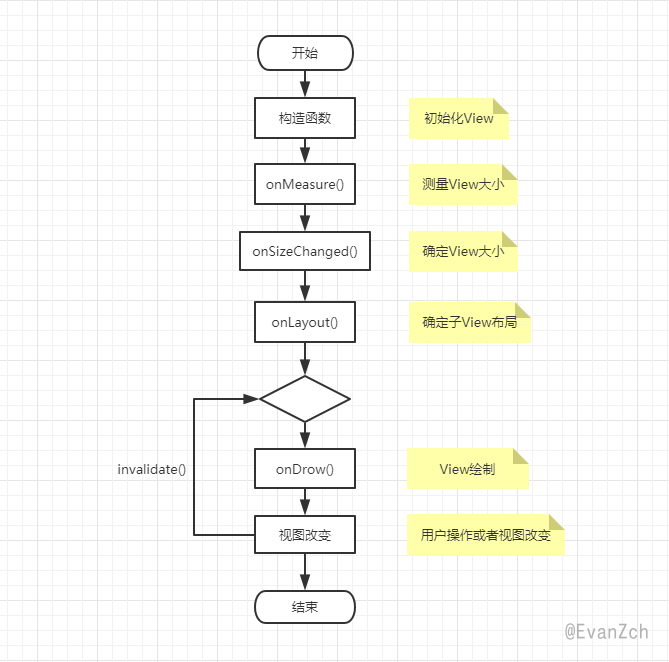

首先看这么一个图，基本概述了整个自定view的流程：

二、View的分类

视图View主要分为两类

类别	解释	特点
单个View	即一个View，如TextView	不包含子View
多个View	即多个View组成的ViewGroup，如LinearLayout	包含子View

2.1、自定义ViewGroup

自定义ViewGroup一般是利用现有的组件根据特定的布局方式来组成新的组件，大多继承自ViewGroup或各种Layout，包含有子View。

例如：应用底部导航条中的条目，一般都是上面图标(ImageView)，下面文字(TextView)，那么这两个就可以用自定义ViewGroup组合成为一个Veiw，提供两个属性分别用来设置文字和图片，使用起来会更加方便。

2.2、自定义View

在没有现成的View，需要自己实现的时候，就使用自定义View，一般继承自View，SurfaceView或其他的View，不包含子View。

例如：制作一个支持自动加载网络图片的ImageView，制作图表等。

三、流程详细介绍

上面给了总的自定义View流程图，下面会对每个流程进行介绍，部分重要的流程也会在后面的文章中重点介绍。

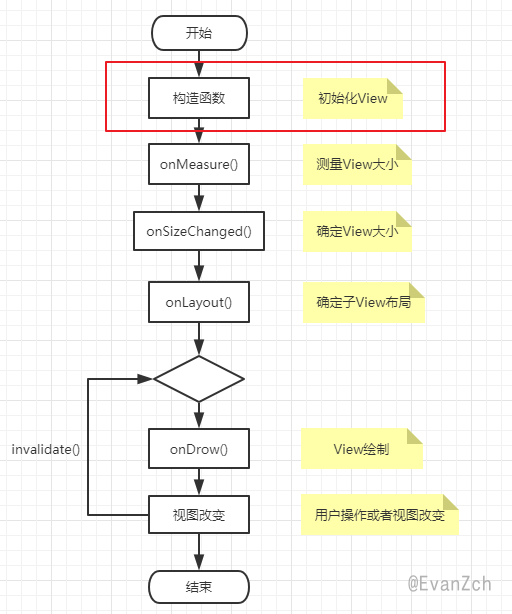

3.1、构造函数

在讲构造函数之前，我们先看View类

View类简介

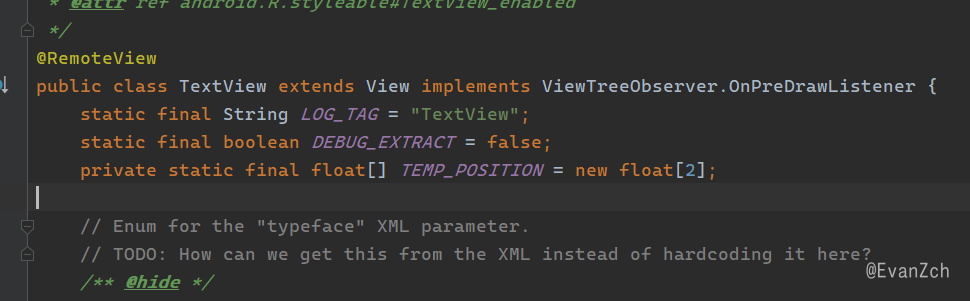

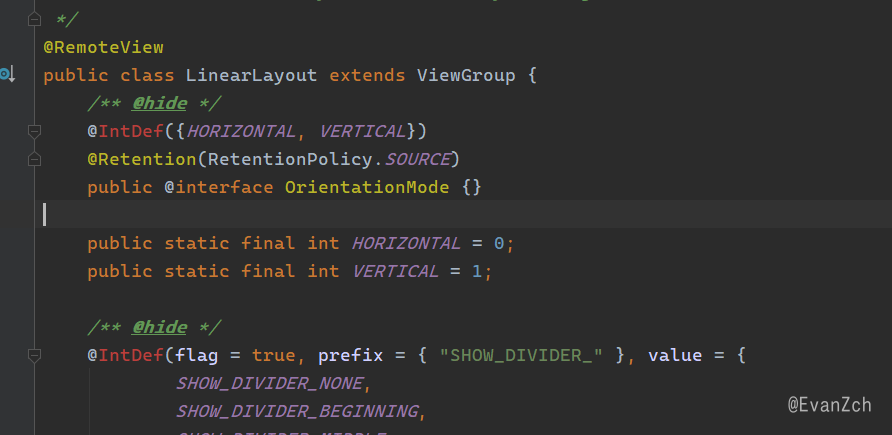

• View类是Android中各种组件的基类，如View是ViewGroup基类
• View表现为显示在屏幕上的各种视图

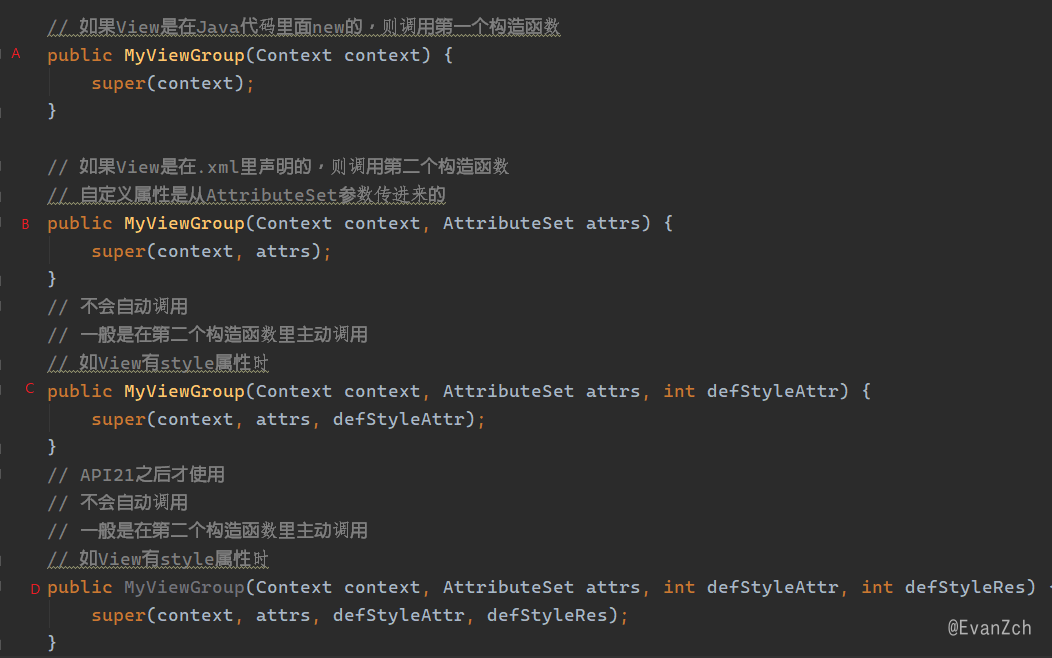

我们在自定义View或者自定义ViewGroup的时候，需要继承View或者ViewGroup，一般要重写四个构造方法，比如我这里定义了MyViewGroup继承至ViewGroup，重写的构造方法如下：

• 当我们直接New一个对象的时候，就会调第一个构造方法A，如下：

1MyViewGroup myViewGroup = new MyViewGroup(this);

• 当我们在Xml文件里面引用的时候，就会回调第二个构造方法B，如下：

1<com.evan.androidnote.ui.MyViewGroup
2    android:layout_width="match_parent"
3    android:layout_height="match_parent" />

3.2、AttributeSet与自定义属性

在第二个构造函数里面我们看到了AttributeSet这个参数，这里简单对这个参数介绍一下，后面会有文章具体讲到。

1<TextView
2    android:layout_width="match_parent"
3    android:layout_height="wrap_content"
4    android:text="EvanZch"
5    android:textColor="@color/colorPrimary"
6    android:textSize="20sp" />

我们定义一个最简单的TextView，我们可以看到，里面有设置了各种配置属性，比如文本内容设置使用android:text，字体大小设置使用android:textSize 这个就是AttributeSet

那我们怎么自定义属性呢？一般要遵循下面四个步骤：

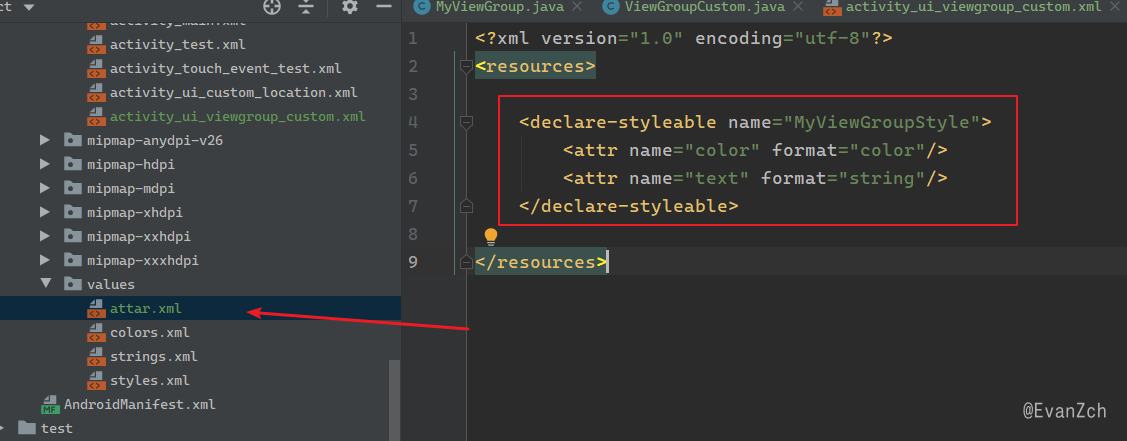

• 1、在attar.xml中定义declare-styleable





  这里简单了解以下，具体format这些属性的含义后面会有文章单独介绍。

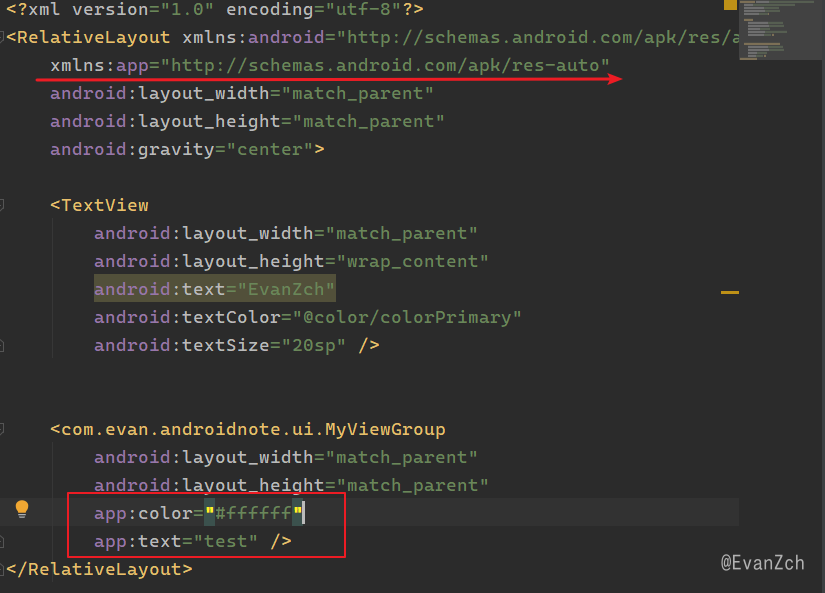

• 2、在布局文件中使用：

• 3、定义好属性后，我们就可以通过上面的构造函数拿到我们设置的值。

1public MyViewGroup(Context context, AttributeSet attrs) {
2    super(context, attrs);
3    TypedArray array = context.obtainStyledAttributes(attrs, R.styleable.MyViewGroupStyle);
4    int color = array.getColor(R.styleable.MyViewGroupStyle_color, Color.RED);
5    String text = array.getString(R.styleable.MyViewGroupStyle_text);
6    LogUtil.d(TAG + "--MyViewGroup  color=" + color + ",text=" + text);
7}

打印结果：

• 4、获取到具体的属性值后，在后面的应用中，就可以直接用在View上了，根据具体的逻辑来实现。

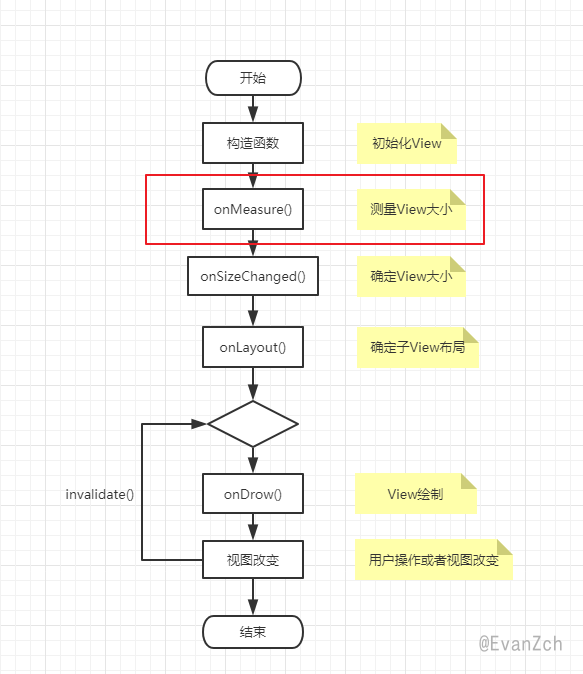

四、onMeasure()

测量View大小

onMeasure()方法用来测量View的大小，我们为什么还要测量View的大小呢？
因为View的大小不仅由自身确定，也会受到父控件的影响，为了我们自定义的View能更好的展示，我们一般需要自己来进行测量，根据测量结果合理的定义View大小。

测量View的大小需要重写onMeasure()方法。

 1@Override
 2protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
 3    super.onMeasure(widthMeasureSpec, heightMeasureSpec);
 4    // 获取宽度的测量模式
 5    int widthMode = MeasureSpec.getMode(widthMeasureSpec);
 6    // 获取宽度具体数值
 7    int widthSize = MeasureSpec.getSize(widthMeasureSpec);
 8
 9    // 获取高度的测量模式
10    int heightMode = MeasureSpec.getMode(heightMeasureSpec);
11    // 获取高度的具体数值
12    int heightSize = MeasureSpec.getSize(heightMeasureSpec);
13}

可以看到在onMeasure()方法中有widthMeasureSpec和heightMeasureSpec两个参数，看名字肯定跟宽高有关系，但是他们并不是表示宽高具体的值，要获取到具体的值需要使用MeasureSpec这个类来获取，我们看到对应宽高，MeasureSpec分别通过getMode和getSize两个方法来获取具体的数值，getSize可以知道是获取具体的值，那getMode又是干啥的？

• int getMode(int measureSpec)
  当我们想了解这个方法，最好的办法是点进去，先看官方介绍。

 1/**
 2 * Extracts the mode from the supplied measure specification.
 3 *
 4 * @param measureSpec the measure specification to extract the mode from
 5 * @return {@link android.view.View.MeasureSpec#UNSPECIFIED},
 6 *         {@link android.view.View.MeasureSpec#AT_MOST} or
 7 *         {@link android.view.View.MeasureSpec#EXACTLY}
 8 */
 9@MeasureSpecMode
10public static int getMode(int measureSpec) {
11    //noinspection ResourceType
12    return (measureSpec & MODE_MASK);
13}

通过传入的widthMeasureSpec和heightMeasureSpec获取对应的模式，那模式又是啥？我们看到返回值有UNSPECIFIED、AT_MOST、EXACTLY三种，它们大致区别如下，可以先大概了解，后面后面也会具体介绍。

模式	描述
UNSPECIFIED	默认值，父控件没有给子view任何限制，子View可以设置为任意大小。
EXACTLY	表示父控件已经确切的指定了子View的大小。
AT_MOST	表示子View具体大小没有尺寸限制，但是存在上限，上限一般为父View大小。

注意
如果在onMeasure()方法中我们对View的宽高进行了修改，就不需要在调用super.onMeasure(widthMeasureSpec, heightMeasureSpec)这个方法，直接通过setMeasuredDimension(widthSize, heightSize)来设置。

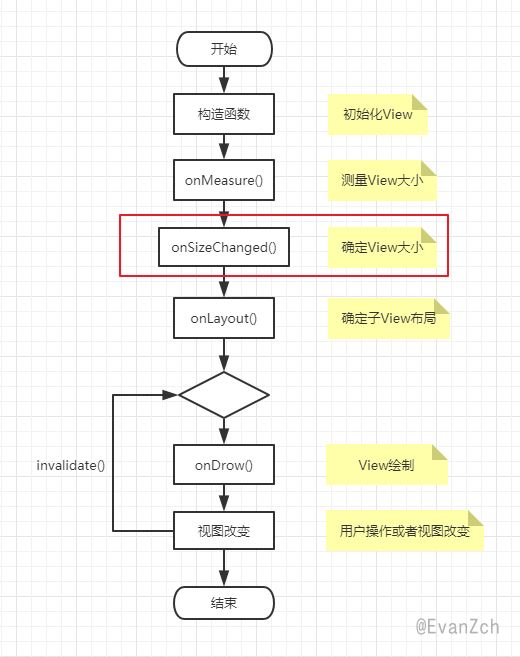

五、onSizeChanged()

确定View大小

这个方法只有在视图发生改变的时候才会回调，通过方法名字我们也能看出来。

我们在前面已经通过onMeasure()方法测量了View的大小，然后通过setMeasuredDimension(widthSize, heightSize)来进行设置， 为什么还要再次确认View的大小？

原因是View的大小一是要由自身控制，而且受父控件的影响，所以，我们最好在onSizeChanged() 方法中确定View的具体大小

• onSizeChanged

 1/**
 2  *  w : View的宽
 3  *  h : View的高
 4  *  oldw : View上一次的宽
 5  *  oldh : View上一次的高
 6  */
 7@Override
 8protected void onSizeChanged(int w, int h, int oldw, int oldh) {
 9    super.onSizeChanged(w, h, oldw, oldh);
10    LogUtil.d(TAG + "--onSizeChanged  w=" + w + ",h=" + h);
11}

我们直接通过方法中的w和h就可以拿到对应的宽高。

六、onLayout()

• 确定子View布局

确定子View的布局使用onLayout()方法，用来确定子View的View，通常在自定义ViewGroup中会用上，调用的也是各个子View的layout方法

在自定义ViewGroup中，onLayout一般是循环取出子View，然后经过计算得出各个子View位置的坐标值，然后用以下函数设置子View位置。

1view.layout(l, t, r, b);

四个参数分别为：

名称	说明	对应的函数
l	View左侧距父View左侧的距离	getLeft();
t	View顶部距父View顶部的距离	getTop();
r	View右侧距父View左侧的距离	getRight();
b	View底部距父View顶部的距离	getBottom();

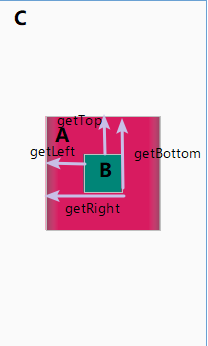

图示如下：

七、onDrow()

我们自定义View真正绘制的地方，所有的绘制都在这个方法下进行，后面会重点介绍。

1@Override
2protected void onDraw(Canvas canvas) {
3    super.onDraw(canvas);
4}

• 参数 Canvas : "画布"
• 后续还会提到 Path : "画笔"

通过调用各种方法，能实现在画布上画出各种想要的View。

八、自定义ViewGroup实战

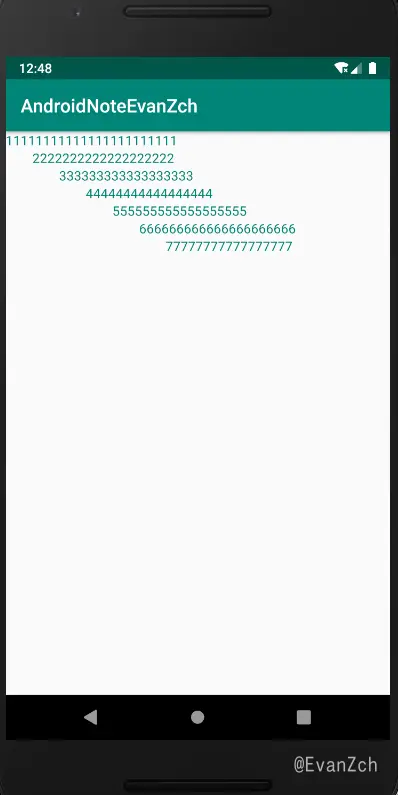

自定义ViewGroup，实现效果图如下：

源码地址，注释基本都写了。

总结

本篇对自定义View的整体流程大概走了一遍，对几个重要的方法简单进行了分析，这些方法在后面的自定义View的都会用上，到时候会再详细的介绍。
