能力有限，目前还是个学习者的姿态，所以只是记录一下spark存储模块源码的学习过程。在学习的过程中发现上面几个是不错的学习资料，推荐给大家，带*号表示值得优先查看学习的资料。
因为每个资料都各有侧重点，所以可能在看的时候对一些没有细讲的类和架构不了解。下面我对上面的资料进行了总结，可以在学习的过程中对照的来看。
重要概念
- BroadcastManager：广播管理器，在SparkEnv中是直接初始化
- TorrentBroadcast：广播变量类
- BroadcastFactory：广播变量工厂类，是Spark中broadcast中所有实现的接口。SparkContext使用BroadcastFactory实现来为整个Spark job实例化特定的broadcast。它有唯一子类 -- TorrentBroadcastFactory。
- TorrentBroadcastFactory：其newBroadcast方法实例化TorrentBroadcast类
- SerializerManager： 它是为各种Spark组件配置序列化，压缩和加密的组件，包括自动选择用于shuffle的Serializer。spark中的数据在network IO 或 local disk IO传输过程中。都需要序列化。其默认的 Serializer 是 org.apache.spark.serializer.JavaSerializer，在一定条件下，可以使用kryo，即org.apache.spark.serializer.KryoSerializer。
- BlockInfo：记录了block 的相关信息。
- BlockData：BlockData只是定义了数据转化的规范，并没有涉及具体的存储格式和读写流程，实现起来比较自由，所以前面说它是个松散的特征。BlockData目前有3个实现类：基于内存和ChunkedByteBuffer的
ByteBufferBlockData、基于磁盘和File的DiskBlockData，以及加密的EncryptedBlockData。 - DiskBlockData：主要用于将磁盘中的block文件转换为指定的流或对象。
- EncryptedBlockData：主要是用于加密的block磁盘文件转换为特定的流或对象。
- ByteBufferBlockData：主要用于内存中的block数据转换为指定的流或对象。
- BlockInfoManager：block在读写时有锁机制，并且委托给BlockInfoManager来管理。虽然BlockInfoManager的字面意思是“块信息管理器”，但管理块信息的意图并不明显，管理块的锁才是真正主要的任务。这个类公开的锁定接口是readers-writer锁。每次获取锁都会自动与正在运行的任务关联，并在任务完成或失败时自动释放锁。这个类是线程安全的。
- lockForReading()：为一个块加读锁
- lockForWriting()：为一个块加写锁
- unlock()：释放单个锁
- releaseAllLocksForTask()：释放当前TaskAttemptId对应的所有锁，并返回所有块ID的序列
- downgradeLock()：锁降级
- removeBlock()：从infos映射中删掉对应的BlockInfo，同时释放它对应的所有锁。
- MemoryManager：管理Spark在JVM中的总体内存使用情况。该组件实现了跨任务划分可用内存以及在存储（内存使用缓存和数据传输）和执行（计算使用的内存，如shuffle，连接，排序和聚合）之间分配内存的策略。Spark环境中的每个JVM实例都会持有一个MemoryManager
- TaskMemoryManager：TaskMemoryManager管理由各个任务分配的内存。任务与TaskMemoryManager交互，永远不会直接与JVM范围的MemoryManager交互。
- MemoryPool：MemoryPool抽象类从逻辑上非常松散地定义了Spark内存池的一些基本约定。它负责管理可调大小的内存区域的簿记工作。可以这样理解，内存就是一个金库，它是一个负责记账的管家，主要负责记录内存的借出归还。这个类专门为MemoryManager而设计。给内存记账，其实从本质上来说，它不是Spark内存管理部分的核心功能，但是又很重要，它的核心方法都是被MemoryManager来调用的。理解了这个类，其子类就比较好理解了。记账的管家有两种实现，分别是StorageMemoryPool和ExecutionMemoryPool。
- StorageMemoryPool：通过记账的方式，管理用于存储的可调整大小的内纯池。
- acquireMemory()：获取N个字节的内存给指定的block，如果有必要，即内存不够用了，可以将其他的从内存中驱除。
- releaseMemory()：释放内存
- freeSpaceToShrinkPool()：缩小此存储内存池可用空间
spaceToFree字节的大小。这个方法是在收缩存储内存池之前调用的，因为这个方法返回值是要收缩的值。收缩存储内存池是为了扩大执行内存池，即这个方法是在收缩存储内存，扩大执行内存时用的，这个方法只是为了缩小存储内存池作准备的，并没有真正的缩小存储内存池。
- ExecutionMemoryPool：实现策略和记帐，以便在任务之间共享大小可调的内存池，用于管理执行内存池。
- memoryUsed()：获取总的任务内存使用大小
- getMemoryUsageForTask()：获取某一任务内存使用大小
- acquireMemory()：给一个任务分配内存
- releaseMemory()：释放当前任务指定大小的内存空间
- releaseAllMemoryForTask()：释放当前任务已经使用的所有内存空间
- MemoryManager：一种抽象内存管理器，用于管理Execution和Storage之间共享内存的方式。在这个上下文下，Execution内存是指用于在shuffle，join，sort和aggregation中进行计算的内存，而Storage内存是指用于在群集中缓存和传播内部数据的内存。 每个JVM都有一个MemoryManager。
- maxOnHeapStorageMemory()
- maxOffHeapStorageMemory()：获取存储池最大使用内存，抽象方法，待子类实现
- executionMemoryUsed()
- storageMemoryUsed()
- getExecutionMemoryUsageForTask()：获取已使用内存
- acquireStorageMemory()
- acquireExecutionMemory()
- acquireUnrollMemory()：获取内存，抽象方法，待子类实现
- releaseExecutionMemory()
- releaseAllExecutionMemoryForTask()
- releaseStorageMemory()
- releaseAllStorageMemory()
- releaseUnrollMemory()：释放内存，这些请求都委托给对应的MemoryPool来做。什么是Unroll内存呢？RDD在被缓存之前，它所占用的内存空间是不连续的，而被缓存到存储内存之后，就以块的形式来存储，占用连续的内存空间了。Unroll就是这个将RDD固化在连续内存空间的过程，中文一般翻译为“展开”。Unroll过程使用的内存空间就是展开内存，它本质上是存储内存中比较特殊的一部分。
- StaticMemoryManager：spark 1.6 之前 使用MemoryManager子类 StaticMemoryManager 来做内存管理。静态内存管理中的执行池和存储池之间有严格的界限，两个池的大小永不改变。1.6后如果想使用这个内存管理方式，设置 spark.memory.useLegacyMode 为 true即可（默认是false）。
- UnifiedMemoryManager：spark1。6之后使用的默认类。这个MemoryManager保证了存储池和执行池之间的软边界，即可以互相借用内存来满足彼此动态的内存需求变化。执行和存储的占比由 spark.memory.storageFraction 配置，默认是0.6，即偏向于存储池。其中存储池的默认占比是由 spark.memory.storageFraction 参数决定，默认是 0.5 ，即 存储池默认占比 = 0.6 * 0.5 = 0.3 ，即存储池默认占比为0.3。存储池可以尽可能多的向执行池借用空闲内存。但是当执行池需要它的内存的时候，会把一部分内存池的内存对象从内存中驱逐出，直到满足执行池的内存需求。类似地，执行池也可以尽可能地借用存储池中的空闲内存，不同的是，执行内存不会被存储池驱逐出内存，也就是说，缓存block时可能会因为执行池占用了大量的内存池不能释放导致缓存block失败，在这种情况下，新的block会根据StorageLevel做相应处理。
- MemoryEntry：本质上就是内存中一个block，指向了存储在内存中的真实数据。或者说是块在内存中的抽象表示。
- MemoryStore：执行将Block存储在内存中的类，可以是反序列化Java对象的数组，也可以是由ByteBuffers序列化的。
- putBytes()：直接写入数据。先从MemoryManager中申请内存，如果申请成功，则调用回调方法 _bytes 获取ChunkedByteBuffer数据，然后封装成 SerializedMemoryEntry对象 ，最后将封装好的SerializedMemoryEntry对象缓存到 entries中。
- putIteratorAsValues()：把迭代器中值保存为内存中的Java对象
- putIteratorAsBytes()：把迭代器中值保存为内存中的序列化字节数据。所谓迭代器化的数据，就是指用Iterator[T]形式表示的块数据。之所以会这样表示，是因为有时单个块对应的数据可能过大，不能一次性存入内存。为了避免造成OOM，就可以一边遍历迭代器，一边周期性地写内存，并检查内存是否够用，就像翻书一样。“展开”（Unroll）这个词形象地说明了该过程
- reserveUnrollMemoryForThisTask()：申请展开内存的方法。思路大致上是先从MemoryManager 申请摊开内存，若成功，则根据memoryMode在堆内或堆外记录摊开内存的map上记录新分配的内存。
- releaseUnrollMemoryForThisTask()：释放展开内存的方法。先根据memoryMode获取到对应记录堆内或堆外内存的使用情况的map，然后在该task的摊开内存上减去这笔内存开销，如果减完之后，task使用内存为0，则直接从map中移除对该task的内存记录。
- evictBlocksToFreeSpace()：尝试驱逐block来释放指定大小的内存空间来存储给定的block，用途为淘汰现有的一些块，为新的块腾出空间。
- DiskBlockManager：负责维护块数据与其在磁盘上存储位置的关系，是用来创建并维护逻辑block和落地后的block文件的映射关系的，它还负责创建用于shuffle或本地的临时文件。
- createLocalDirs()：创建本地存储目录
- getFile()：创建子目录及创建File对象
- getAllFiles()：获取所有文件
- getAllBlocks()：获取所有块ID
- createTempLocalBlock()
- createTempShuffleBlock()：用来创建Spark计算过程中的中间结果以及Shuffle Write阶段输出的存储文件。它们的块ID分别用TempLocalBlockId和TempShuffleBlockId来表示。
- DiskBlockManager.addShutdownHook()/doStop()：绑定关闭钩子与关闭。如果deleteFilesOnStop标记为真，则在DiskBlockManager关闭之前，会调用Utils.deleteRecursively()方法递归地删掉本地存储目录。deleteFilesOnStop 通过构造方法传入
- DiskStore：真正负责磁盘存储的组件，用来保存block 到磁盘的。
- putBytes()：写入字节,将数据写入到磁盘中。
- getBytes()：读取字节，getBytes获取的是BlockData数据，注意现在只是返回文件的引用，文件的内容并没有返回。
- BlockManagerMaster：BlockManagerMaster 这个类是对 driver的 EndpointRef 的包装，可以说是 driver EndpointRef的一个代理类，主要负责和driver的交互，来获取跟底层存储相关的信息。BlockManager是典型的主从架构设计，不管Driver还是Executor上都要有BlockManager实例，那么必然就得存在一个协调组件——Spark中就是BlockManagerMaster了。BlockManagerMaster服务取名为Master其实是一个挺迷糊的名称;虽然它是Master,但是该对象并不是BlockManager的分布式服务的Master节点;而只是对Master节点一个连接符, 通过该连接符,从而已可以和真正的Master节点进行通信;不管是在Driver还是在Executor上,都有一个BlockManagerMaster.真正的Master节点是BlockManagerMasterEndpoint这个对象。
- removeExecutor()：
- removeExecutorAsync()：移除executor，有同步和异步两种方案，这两个方法只会在driver端使用。
- registerBlockManager()：向driver注册blockmanager
- BlockManagerMasterEndpoint：其在以前的版本中也叫BlockManageMasterActor。BlockManageMasterEndpoint只存在于Driver上，Executor在BlockManageMaster中获取BlockManageMasterEndpoint的引用，并向其发送消息（使用ask、askSync、tell），实现和Driver的交互。
- receiveAndReply()：接受并回复RPC消息，通过覆写RpcEndpoint.receiveAndReply()方法来实现。
- register()：处理BlockManager注册
- heartbeatReceived()：处理BlockManager心跳
- BlockManagerSlaveEndpoint：SlaveEndpoint配合BlockManage执行一些来自于driver和executor的要求操作（通过BlockManageMaster），其主体函数同样是receiveAndReply，不过内部执行操作的选项较少，主要包括去除Block、RDD、Broadcast，获取信息等操作，所有匹配后的具体操作都是通过相应的具体类（如BlockManage、shuffleManager等）完成。
- receiveAndReply()：接受并回复RPC消息，通过覆写RpcEndpoint.receiveAndReply()方法来实现。
- BlockManager：块管理器BlockManager会运行在Spark集群中的所有节点上。每个节点上的BlockManager通过MemoryManager、MemoryStore、DiskBlockManager、DiskStore来管理其内存、磁盘中的块，并与其他节点进行块的交互，是一个规模庞大的组件。
- initialize()：1. 初始化BlockTransferService和ShuffleClient。2. 根据配置项spark.storage.replication.policy确定块复制策略并通过反射创建。默认值为RandomBlockReplicationPolicy，说明是将块的副本随机放到不同的节点上。3. 根据Executor ID生成BlockManagerId，并调用BlockManagerMaster.registerBlockManager()方法注册此ID与从RPC端点。注册成功后，BlockManagerMaster会返回另一个正式的ID。4. 生成Shuffle服务的ID。如果当前节点是Executor并启用了外部Shuffle服务的话，就调用registerWithExternalShuffleServer()方法注册外部Shuffle服务
- getOrElseUpdate()：用于获取Block。如果Block存在，则获取此Block并返回BlockResult，否则调用makeIterator方法计算Block，并持久化后返回BlockResult或Iterator
- reregister()：重新向driver注册blockManager方法
- get()：在getOrElseUpdate方法中被调用，该方法先调用getLocalValues()方法从本地（注意是本地Executor）读取数据，如果读取不到，就继续调用getRemoteValues()方法从远端获取数据。
- getLocalBytes()：用于存储体系获取BlockId所对应Block的数据，并封装为ChunkedByteBuffer后返回
- getBlockData()：用于获取本地Block的数据。
- putBlockData()：用于将Block数据写入本地
- getLocalValues()：用于从本地的BlockManager中获取Block数据
- 该类方法非常繁多，可查看Spark存储体系——块管理器BlockManager文章，主要概括为读取序列化数据，读取对象数据，写入序列化，写入对象，从本地读取，从远程读取等。
- MapOutputTracker: MapOutputTracker 是一个定位跟踪 stage 的map 输出位置的类，driver 和 executor 有对应的实现，分别是 MapOutputTrackerMaster 和 MapOutputTrackerWorker。
- ShuffleClient：不仅是将shuffle文件上传到其他Executor或者下载远程Executor文件到本地的客户端，也是提供可以被其他Executor访问的shuffle服务。
- BlockTransferService：是继承自ShuffleClient接口的抽象类，负责数据的传输。其中定义了blocks的批量获取、单个获取和单个同步或异步上传的接口。
- init()：初始化，在BlockManager的initialize()方法中被调用
- uploadBlock()：上传单个block块到远程节点，仅在[[init]]之后才可使用。
- fetchBlocks()：从远程节点异步获取一组blocks。注意：该API接口接收数组接口，所以可以实现批量请求。另外，该方法没有返回一个future对象，所以子类实现可以在一个block获取成功后立即回调onBlockFetchSuccess，而不是等待所有的blocks都获取成功。
- uploadBlockSync()：上传单个block块到远程节点，仅在[[init]]调用之后才可用。该方法类似于[[uploadBlock]]方法，除了该方法会阻塞线程直到block上传完成，也就是同步上传。
- fetchBlockSync()：一个特殊的[[fetchBlocks]]的例子，它阻塞式地读取一个block块，也就是同步读取。只有在调用[[init]]后才可以使用它。
- NettyBlockTransferService：BlockTransferService的实现类实现为NettyBlockTransferService，它使用Netty异步时间驱动的网络应用框架，获取和上传远程节点上的Block集合。
重要图例

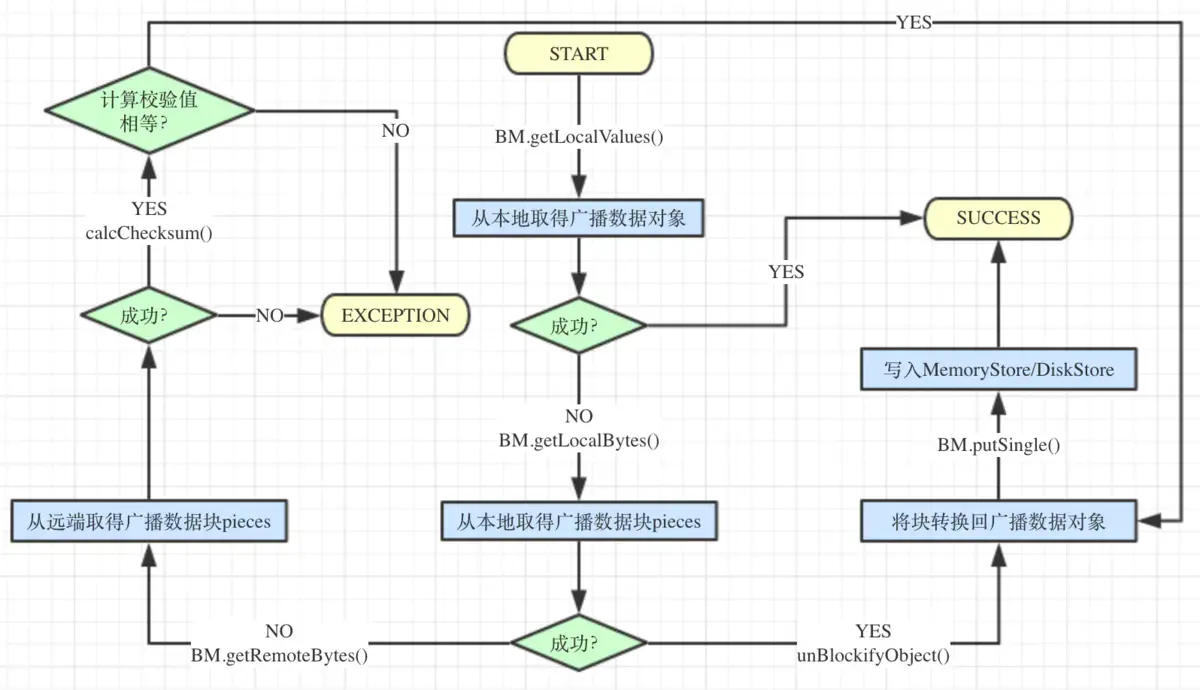

广播数据的读取流程图

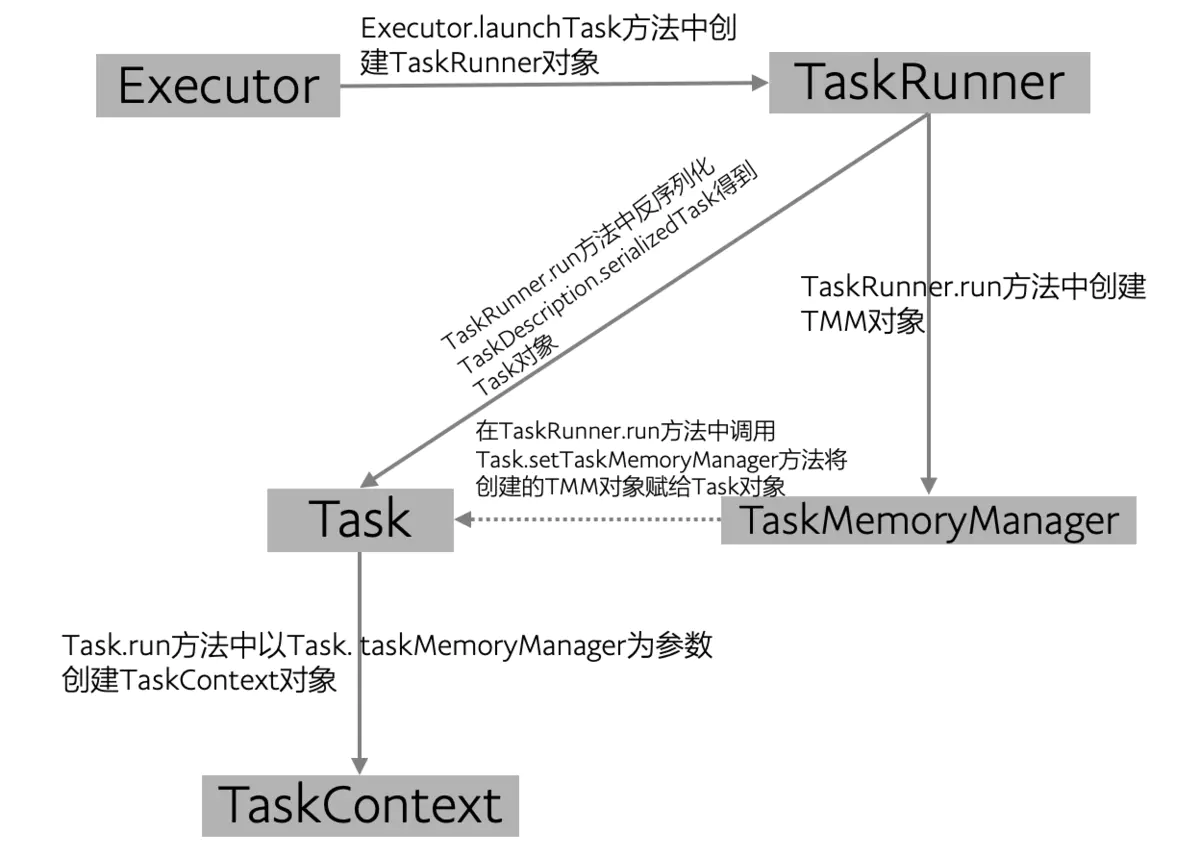

TaskMemoryManager被创建和使用流程图

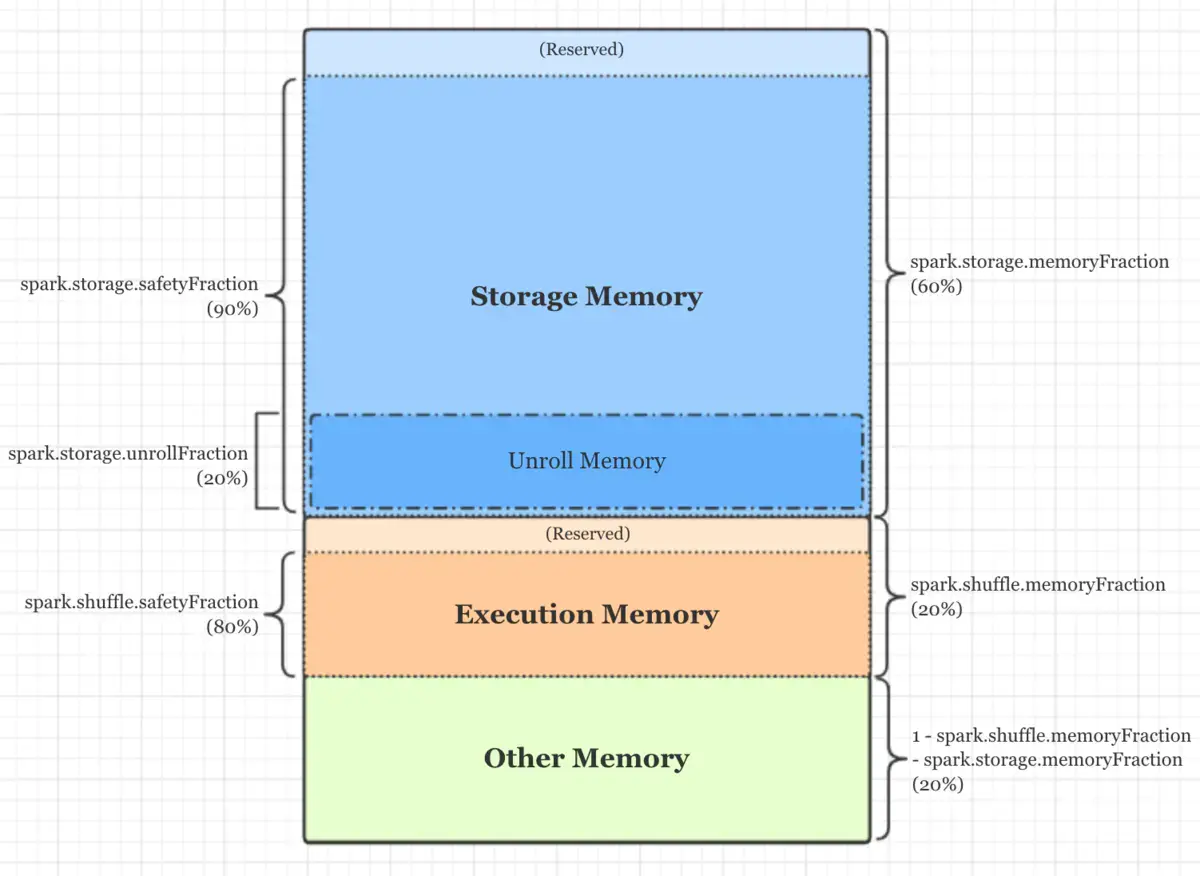

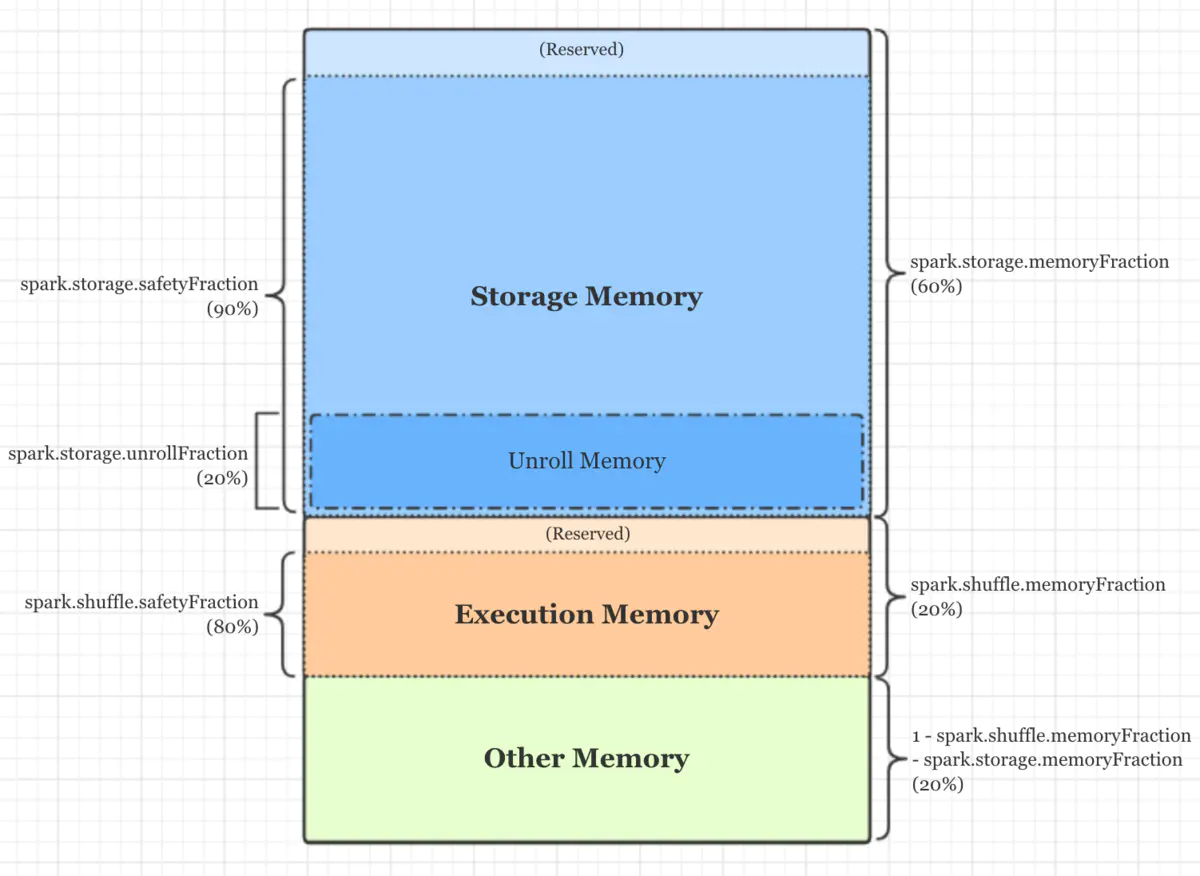

静态内存管理StaticMemoryManager布局图解

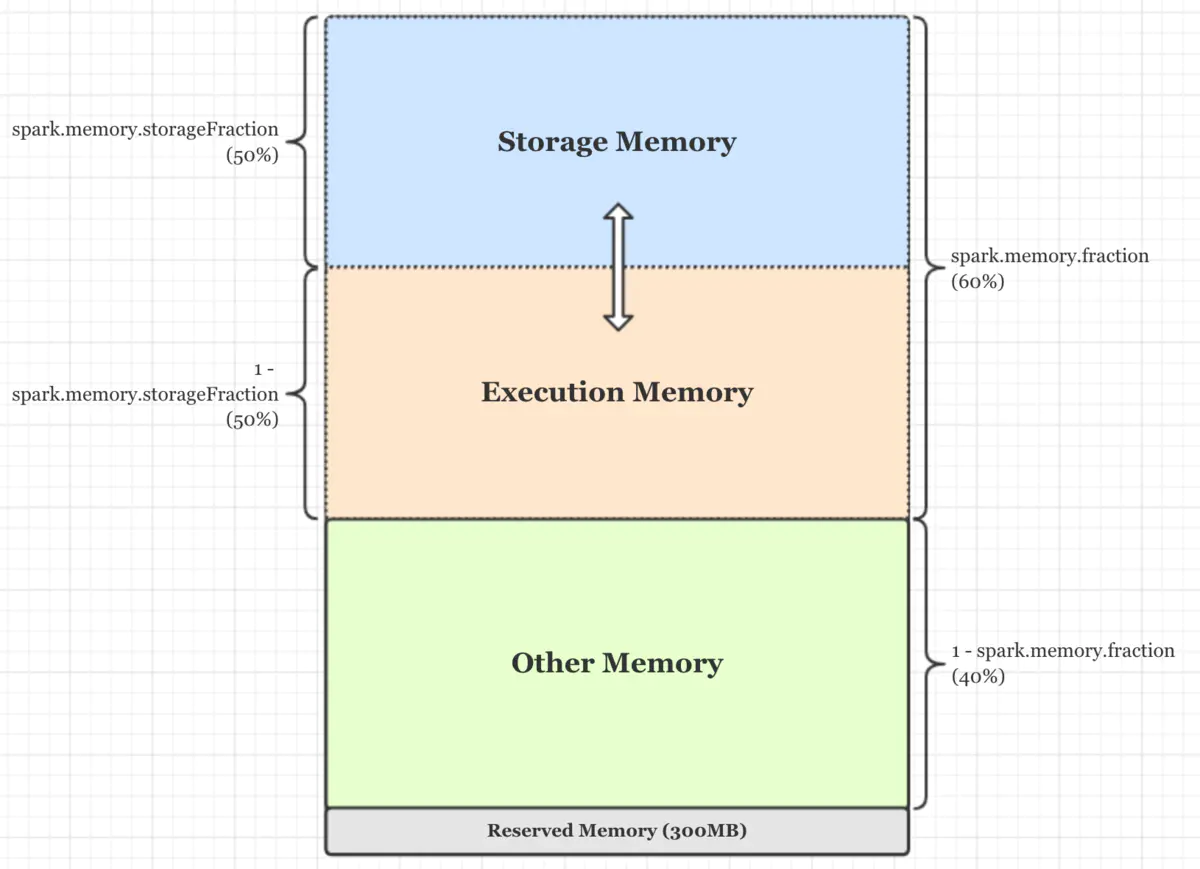

统一内存管理UnifiedMemoryManager布局图解

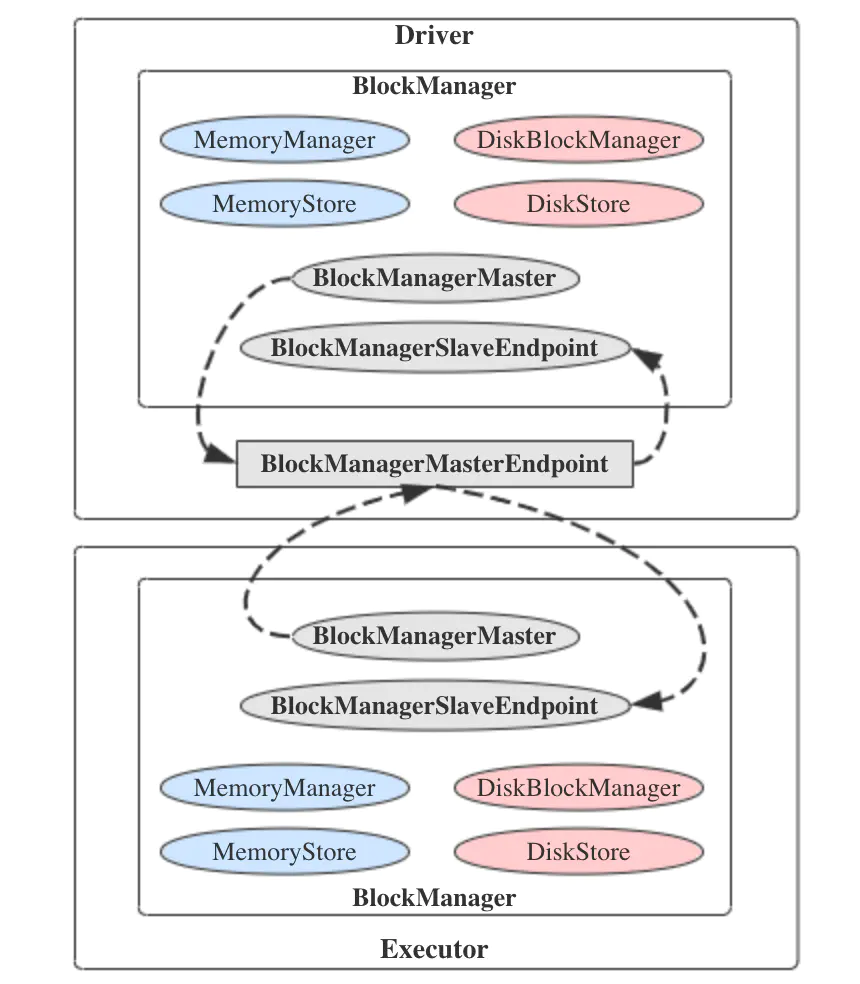

BlockManagerMaster与RPC端点间的关系

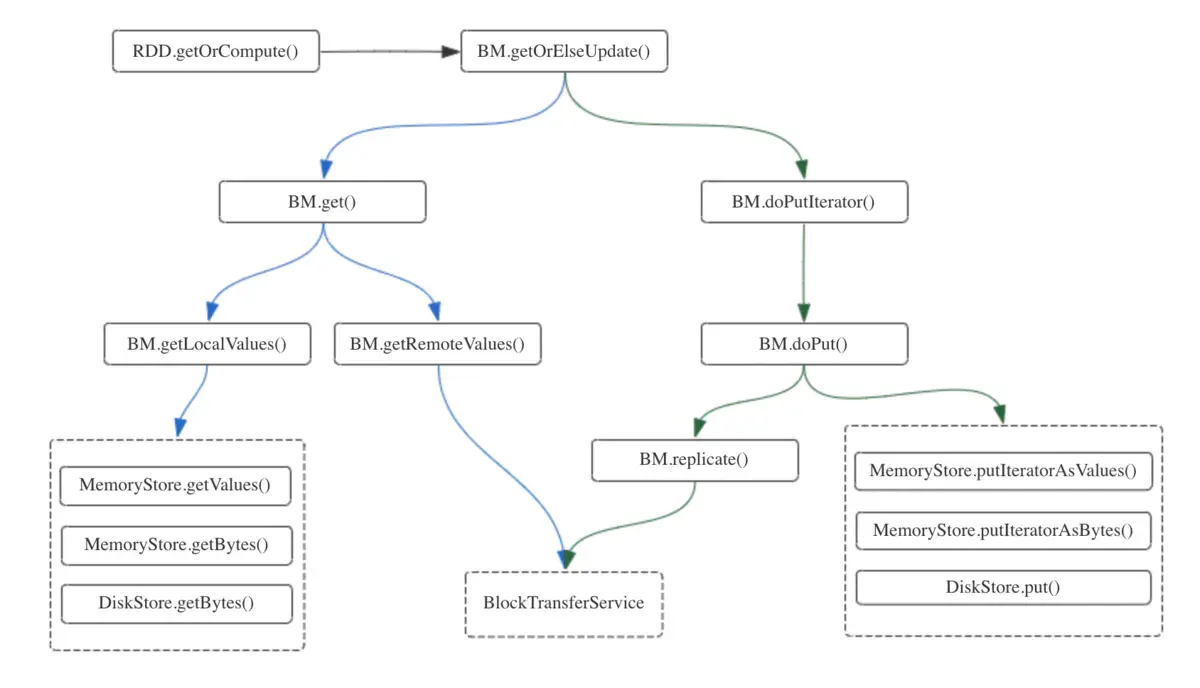

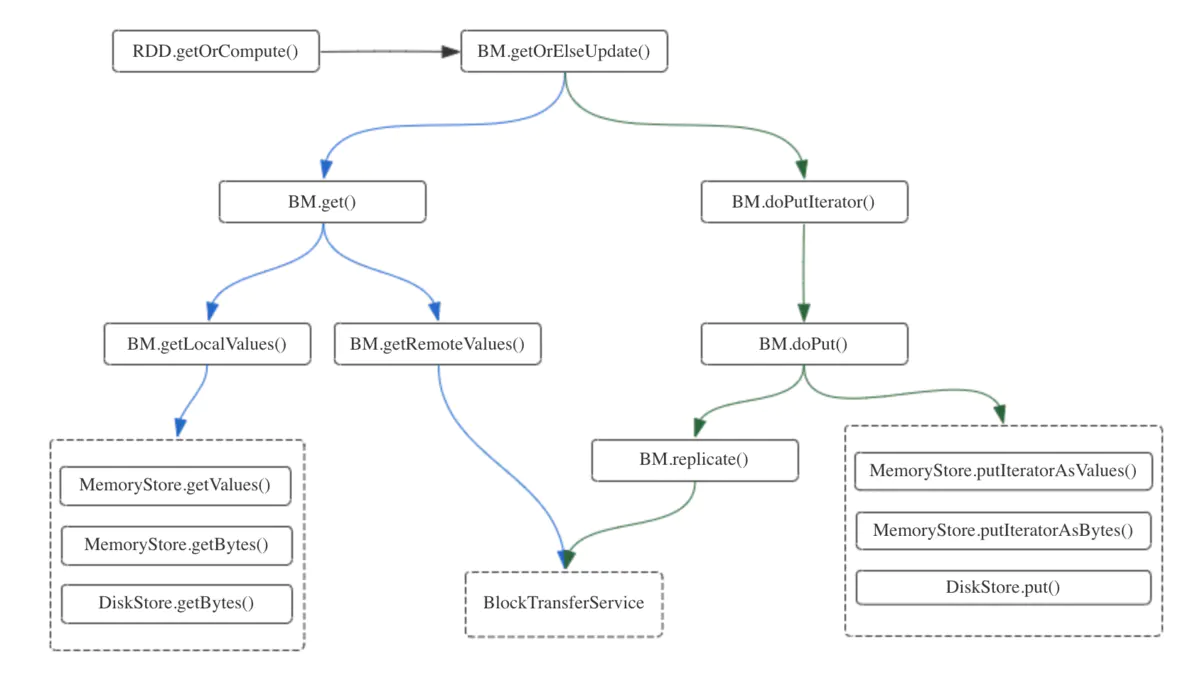

BlockManager的读写流程（不含BlockTransferService）
