Flowable从入门到入土

作者：独钓寒江雪
一剑一酒一江湖, 便是此生
心中有图，何必点灯。装载请注明出处

---

前文传送门:

---

简介

当前周围好多人都对flowable有所了解乃至投入到生产使用，此文章作为抛砖引玉之用。引出各位大侠进行指正。
如果你对工作流引擎有所了解，那么一定知道Java领域当前主流的工作流引擎无非就是Jboss旗下的JBPM和Alfresco旗下的Activity。 Flowable是Activiti原班主创人员从Activiti分离出来的一套工作流引擎，是一个业务流程管理(BPM)和工作流系统，适用于开发人员和系统管理员。其核心是超快速、稳定的BPMN2流程引擎，易于与 Spring集成使用。 Flowable的诞生简直和Acitiviti的诞生如出一辙！当年JBMP的主创Tom已经离开Alfresco多年，后辈们也开始步前人后尘。Tijs Rademakers、Joram Barrez等Activiti的原班核心人马，由于与Alfresco公司在项目的未来发展方向上出现分歧，于是选择集体出走，创建了Flowable，并且将第一个版本定义为5.22，而且在两周前发布了6.0版本！要知道，Activiti当前版本依然还是5.22，6.0处于Beta阶段。 Flowable团队对用户说道，“如果你还在犹豫是否加入我们，请看看Activiti源码里的作者们，再看看Flowable项目的成员们。我们是最懂Activiti、在过去几年里推动了整个社区、为社区做出贡献和改革的那帮人。” 选择Flowable的要点如下：

• 社区强大并开源。截止文章写时，flowable已经在计划后续版本不开源使用。但是有老版本开源在手，天下我有。毕竟工作流只是业务上的辅助平台。
• 更新力度强大 源源不断的更新。
• 主力开发团队是原activity的主力团队。
• 相比camuda这个工作流引擎。可定制化程度高很多。
• 在代码风格上,Flowable是比较尊重并且推崇DDD的开发准则的。这读起来还是让人比较舒服。

任何的工作流引擎主要工作都体现为节点的流转以及表单的填写。其还是以业务为主，工作流为辅，切不可工作流为主，业务为辅进行实际生产使用。

源码下载

Flowable的GitHub官网地址 源码目录说明

• modules:该文件夹下存储了Activity项目所有模块的Java源文件。因为flowable和Activity是同一波开发团队，故此处会看到和Activity非常相似的模块。
• qa: 一些通用的流程配置文件样例。
• scripts: Linux平台下的一些启动脚本文件。
• doc: 用户操作手册，包括了基础的UserGuide和PublicApi
• docker和k8s: 容器镜像和管理
• pom.xml: 所有Maven工程的parent。Flowable各个子模块项目中依赖的第三方包均定义在该文件中

服务介绍

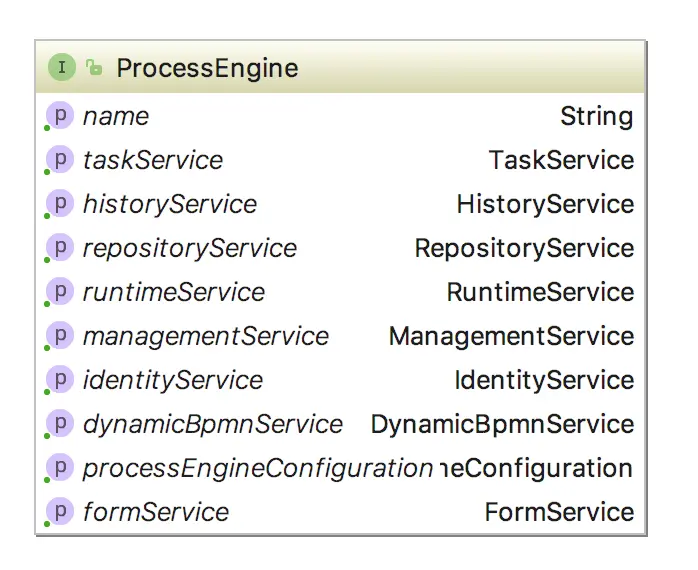

Flowable整体是通过ProcessEngine来操作的。即不管什么框架操作流程，都需要通过ProcessEngine这个类来处理。ProcessEngine是Flowable对外公开的门面。UML类图如下：

关系图如下：

介绍下如下这些实际经常使用的到的类以及关键方法。

RepositoryService

流程建立相关。比如流程定义，流程的部署，流程文件的查询，验证BpmnModel等，流程转换成bpmnModel，BpmnModel转化成流程文件(.bpm)等。关键方法如下：

//伪代码。关键代码
// 验证bpmnModel
 List<ValidationError> validationErrors = repositoryService.validateProcess(bpmnModel);

//流程的查询
repositoryService.createProcessDefinitionQuery().processDefinitionName(route.getId().toString()).singleResult();

// 通过bpmnmodel定义流程并部署流程
Deployment deployment = repositoryService.createDeployment().addBpmnModel(bpmnModel.getProcesses().get(0).getName()+".bpmn", bpmnModel).deploy();

//将流程转成bpmnModel
repositoryService.getBpmnModel(processDefinition.getId());

//根据processDef上的deploymentId获取流程定义生成的bpmn文件或者其他资源文件。
InputStream inputStream = repositoryService.getResourceAsStream(deploymentId, resourceName);

// 删除流程定义
repositoryService.deleteDeployment(processDefinition.getDeploymentId(), cascade);

RumtimeService

流程实例管理。管理流程实例的启动，推进，删除，获取流程实例当前状态等。

// 启动实例。businessId为业务号，一般唯一。比如lotId。商品编码。业务层方便查找
runtimeService.startProcessInstanceById(processDefinition.getId(), businessId);

// trigger形式的过站 只适用于ReceiveTask S1表示当前流程所在的taskId
ProcessInstance processInstance = runtimeService.createProcessInstanceQuery().processInstanceBusinessKey(businessId).singleResult();

Execution execution = runtimeService.createExecutionQuery().processInstanceId(processInstance.getId()).activityId("S1").singleResult();

runtimeService.trigger(execution.getId());

HistoryService

流程历史查询，所有有关历史的查询都从这个Service中来。

// 整个业务的持续时间
List<HistoricProcessInstance> list = historyService.createHistoricProcessInstanceQuery().processInstanceBusinessKey(lotId).list();
String instanceId = "";
for (HistoricProcessInstance hpi : list) {
    instanceId = hpi.getId();
    System.out.println("流程定义文件->" + hpi.getProcessDefinitionId());
    System.out.println("ProcessInstance->" + hpi.getId());
    System.out.println("StartActivityId->" + hpi.getStartActivityId());
    System.out.println("EndActivityId->" + hpi.getEndActivityId());
    System.out.println("startTime ->" + hpi.getStartTime() + "EndTime->" + hpi.getEndTime() + "duration" + hpi.getDurationInMillis());
}

//业务流转过程中每站的记录
List<HistoricActivityInstance> list1 = historyService.createHistoricActivityInstanceQuery().processInstanceId(instanceId).list().stream().sorted(Comparator.comparing(HistoricActivityInstance :: getStartTime)).collect(Collectors.toList());
for (HistoricActivityInstance historicActivityInstance : list1) {
    System.out.println("------");
    System.out.println(historicActivityInstance.getActivityId());
    System.out.println(historicActivityInstance.getActivityName());
    System.out.println(historicActivityInstance.getActivityType());
    System.out.println("startTime ->" +historicActivityInstance.getStartTime() + "EndTime->" + historicActivityInstance.getEndTime() + "duration" + historicActivityInstance.getDurationInMillis());
}

TaskService

用于指定节点任务的主要Service.比如ReceiveTask, UserTask, MailTask,HttpTask等等。不同的Task具备了不同的处理方式。

Execution execution = runtimeService.createExecutionQuery().processInstanceId(processInstance.getId()).activityId("S1").singleResult();
runtimeService.trigger(execution.getId());

execution = runtimeService.createExecutionQuery().processInstanceId(processInstance.getId()).activityId("S2").singleResult();
runtimeService.trigger(execution.getId());

execution = runtimeService.createExecutionQuery().processInstanceId(processInstance.getId()).activityId("S3").singleResult();
runtimeService.trigger(execution.getId());

其他Service会在后续的文章中在逐一讲解。

构建流程

通过流程的bpmn文件进行部署流程

可以通过flowable提供的eclipse插件,Idea插件或者webui(需引入FlowableModuler。不推荐)上进行创建流程并保存为bpmn文件。并放入项目的classpath下进行引入部署。 注意：deployment的时候ResourceName要是bpmn结尾。不然不会被解析。相关源码参考ResourcesUtils

public static final String[] BPMN_RESOURCE_SUFFIXES = new String[] { "bpmn20.xml", "bpmn" };
public static final String[] DIAGRAM_SUFFIXES = new String[] { "png", "jpg", "gif", "svg" };

使用bpmn模型构建并部署流程

• 可以通过bpmn.js。其为Camuda开源的一个BPM的前端JS库。其可以直接使用并定义相应的流程。建议用此种。比较方便且快捷。bpmn.js使用后续会有相应的文章来吹牛*。敬请期待。
• 可以通过自己公司的前端开发进行构建传递数据。

BpmnModel bpmnModel = new BpmnModel();

StartEvent start = new StartEvent();
start.setId("start1");
start.setName("开始节点");

SequenceFlow flow1 = new SequenceFlow();
3eflow1.setId("flow1");
flow1.setName("开始节点-->任务节点1");
flow1.setSourceRef("start1");
flow1.setTargetRef("receiveTask1");

ReceiveTask receiveTask1 = vbnew ReceiveTask();
receiveTask1.setId("receiveTask1");
receiveTask1.setName("节点1");

SequenceFlow flow2 = new SequenceFlow();
flow2.setId("flow2");
flow2.setName("节点1-->结束节点");
flow2.setSourceRef("receiveTask1");
flow2ow1.setTargetRef("endEvent");

EndEvent end = new EndEvent();
endEvent.setId("endEvent");
endEvent.setName("结束节点");

Process process=new Process();
process.setId("process1");
process.setName("process1");

process.addFlowElement(start);
process.addFlowElement(flow1);
process.addFlowElement(receiveTask1);
process.addFlowElement(flow2);
process.addFlowElement(end);

bpmnModel.addProcess(process);

repositoryService.createDeployment().addBpmnModel(bpmnModel.getProcesses().get(0).getName()+".bpmn", bpmnModel).deploy();

踩坑总结

数据库脚本创建策略

因为flowable在数据库版本管控上使用的是Liquibase进行管控。所以在自动创建完flowable的数据库之后。一定要将ProcessEngineConfiguration的database-schema-update改成false。不然当不同的人更改了flowable的版本，会自动更新表结构。会导致问题。

所有节点的ID不能是数字

Flowable在定义的节点中不能是数字作为节点的Id。数字作为节点的ID会出现异常。异常部分堆栈如下

org.flowable.bpmn.exceptions.XMLException: javax.xml.stream.XMLStreamException: org.xml.sax.SAXParseException; lineNumber: 4; columnNumber: 6; cvc-datatype-valid.1.2.1: '1' 不是 'NCName' 的有效值。
    at org.flowable.bpmn.converter.BpmnXMLConverter.convertToBpmnModel(BpmnXMLConverter.java:273)
    at org.flowable.engine.impl.bpmn.parser.BpmnParse.execute(BpmnParse.java:148)
    at org.flowable.engine.impl.bpmn.deployer.ParsedDeploymentBuilder.createBpmnParseFromResource(ParsedDeploymentBuilder.java:97)
    at org.flowable.engine.impl.bpmn.deployer.ParsedDeploymentBuilder.build(ParsedDeploymentBuilder.java:55)
    at org.flowable.engine.impl.bpmn.deployer.BpmnDeployer.deploy(BpmnDeployer.java:76)
    at org.flowable.engine.impl.persistence.deploy.DeploymentManager.deploy(DeploymentManager.java:62)

本期内容就到此就结束了。如有大侠指定，请不吝赐教。。。下期介绍Flowable的表结构。
