OpenGL ES 实现瘦脸大眼效果

OpenGL ES 实现瘦脸大眼效果

Hi 小姐姐,这是你要的大眼瘦脸效果?

该原创文章首发于微信公众号:字节流动

旧文中我们用 OpenGL 给小姐姐实现了瘦身和大长腿效果,结果小姐姐眯着眼睛、嘟着嘴说,我需要瘦身和大长腿效果吗?

笔者若有所思地看着她的眼睛和脸庞,终于弄明白了她需要的是什么效果。

言归正传,无论是实现瘦身大长腿效果,还是实现瘦脸大眼效果,其本质上都是对图像中某些区域的像素按照我们设定的规则进行移动,而 OpenGL 的片段着色器天然适合处理像素(纹素)层面的操作。

OpenGL 实现大眼效果

OpenGL 实现大眼效果

为了更好的展示大眼效果,动图中形变参数设置较大,所以看起来比较夸张。

OpenGL 实现大眼效果,可以参照放大镜的实现原理,即将纹理上一块区域采样后映射到一块相对较大的区域。

本文所实现的大眼效果进行了简化,是在以人眼为中心的圆形区域内进行放大,距离圆心越远,放大的强度越大。


如上图所示,圆内部为发生形变(放大)的区域,红点为不发生形变时的采样点(原始纹理坐标),绿点为发生形变时对应的采样点(纹理坐标发生偏移)。

实现眼睛放大效果的着色器脚本(代码中指定了图片人眼中心坐标和人眼半径):

#version 300 es
precision highp float;
layout(location = 0) out vec4 outColor;
uniform sampler2D s_TextureMap;
in vec2 v_texCoord;
uniform highp vec2 u_LeftEyeCenterPos;// 左眼中心点
uniform highp vec2 u_RightEyeCenterPos;// 右眼中心点
uniform highp float u_ScaleRatio;//放大系数
uniform highp float u_Radius;// 影响半径
uniform vec2 u_ImgSize;//图片分辨率

vec2 warpEyes(vec2 centerPos, vec2 curPos, float radius, float scaleRatio)
{
    vec2 result = curPos;
    vec2 imgCurPos = curPos * u_ImgSize;
    float d = distance(imgCurPos, centerPos);

    if (d < radius)
    {
        float gamma = 1.0 - scaleRatio * pow(smoothstep(0.0, 1.0, d / radius) - 1.0, 2.0);
        result = centerPos + gamma * (imgCurPos - centerPos);
        result = result / u_ImgSize;

    }
    return result;

}

void main()
{
    vec2 newTexCoord = warpEyes(u_LeftEyeCenterPos, v_texCoord, u_Radius, u_ScaleRatio);
    newTexCoord = warpEyes(u_RightEyeCenterPos, newTexCoord, u_Radius, u_ScaleRatio);
    outColor = texture(s_TextureMap, newTexCoord);
}

复制代码

OpenGL 实现瘦脸效果

OpenGL 实现瘦脸效果

瘦脸效果的实现,是将指定区域内的像素按照一定的规则进行整体偏移,从而形成一种对脸部挤压的效果。

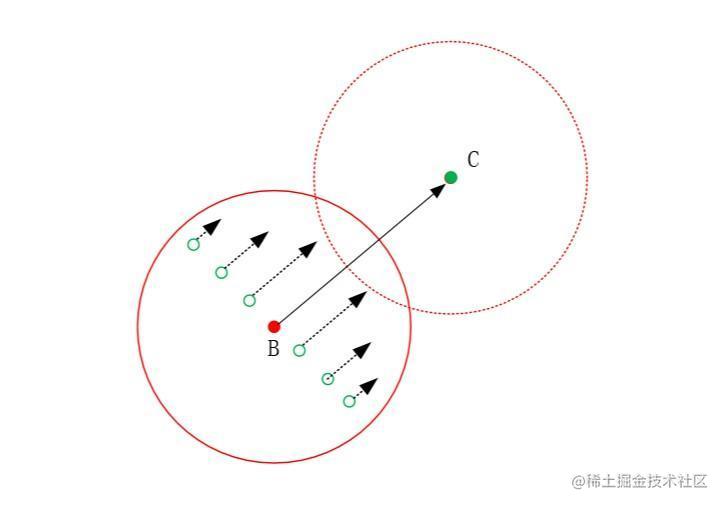

瘦脸效果原理图

如上图所示,BC表示偏移方向和偏移程度的向量,将圆内的所有像素按照向量BC的方向进行一定程度的偏移,像素偏移的强度,和像素与圆心的距离相关,越靠近圆心强度越大。

瘦脸关键点

为了简化计算流程,只做原理性展示,我们选取 了3 个人脸部位的关键点(如上图,左右太阳穴和下巴),再由关键点计算出来控制点(太阳穴和下巴的连线的中心点),控制点组成上述的 BC 向量。当然你若想快速验证瘦脸效果,可以直接手动指定。

瘦脸效果的着色器脚本:

#version 300 es
precision highp float;
layout(location = 0) out vec4 outColor;
in vec2 v_texCoord;
uniform sampler2D s_TextureMap;
uniform vec2 u_texSize;//图像分辨率
uniform vec4 u_preCtrlPoints;//pre控制点
uniform vec4 u_curCtrlPoints;//cur控制点
uniform float u_reshapeRadius;//影响半径
uniform float u_reshapeRatio;//强度

vec2 face_slender_1(vec2 prePoint, vec2 curPoint, vec2 texCoord, float radius, vec2 texSize)
{
    vec2 pos = texCoord;

    vec2 newSrc = prePoint * texSize;
    vec2 newDst = curPoint * texSize;
    vec2 newTex = texCoord * texSize;
    float newRadius = radius;
    float r = distance(newSrc, newTex);

    if (r < newRadius)
    {
        float alpha = 1.0 -  r / newRadius;
        vec2 displacementVec = (newDst - newSrc) * pow(alpha, 2.0) * 0.002 * u_reshapeRatio;
        pos = (newTex - displacementVec) / texSize;

    }
    return pos;
}

void main() {
    vec2 leftPreCtrl = u_preCtrlPoints.xy;
    vec2 rightPreCtrl = u_preCtrlPoints.zw;

    vec2 leftCurCtrl = u_curCtrlPoints.xy;
    vec2 rightCurCtrl = u_curCtrlPoints.zw;

    vec2 newTexCoord = face_slender_1(leftPreCtrl, leftCurCtrl, v_texCoord, u_reshapeRadius, u_texSize);
    newTexCoord = face_slender_1(rightPreCtrl, rightCurCtrl, newTexCoord, u_reshapeRadius, u_texSize);

    outColor = texture(s_TextureMap, newTexCoord);
}

复制代码

实现代码路径: Android_OpenGLES_3_0
