理解MeasureSpec

为了更好地理解View的测量过程,我们还需要理解MeasureSpec。从名字上来看,MeasureSpec看起来像“测量规格”或者“测量说明书”,通过源码可以发现,MeasureSpec的确参与了View的measure过程。确切来说,MeasureSpec在很大程度上决定了一个View的尺寸规格,之所以说是很大程度上是因为这个过程还受父容器的影响,因为父容器影响View的MeasureSpec的创建过程。在测量过程中,系统会将View的LayoutParams根据父容器所施加的规则转换成对应的MeasureSpec,然后再根据这个measureSpec来测量出View的宽/高。

MeasureSpec代表一个32位int值,高2位代表SpecMode,低30位代表SpecSize,SpecMode是指测量模式,而SpecSize是指在某种测量模式下的规格大小。MeasureSpec通过将SpecMode和SpecSize打包成一个int值来避免过多的对象内存分配,为了方便操作,其提供了打包和解包方法。SpecMode和SpecSize也是一个int值,一组SpecMode和SpecSize可以打包为一个MeasureSpec(对应 makeMeasureSpec(int size, int mode)方法),而一个MeasureSpec可以通过解包的形式来得出其原始的SpecMode和SpecSize(对应getMode(int measureSpec)和getSize(int measureSpec)方法),需要注意的是这里提到的MeasureSpec是指MeasureSpec所代表的int值,而并非MeasureSpec本身。

SpecMode有三类,每一类都表示特殊的含义,如下所示。

UNSPECIFIED

父容器不对View有任何限制,要多大给多大,这种情况一般用于系统内部,表示一种测量的状态。

EXACTLY

父容器已经检测出View所需要的精确大小,这个时候View的最终大小就是SpecSize所指定的值。它对应于LayoutParams中的match_parent和具体的数值这两种模式。

AT_MOST 父容器指定了一个可用大小即SpecSize,View的大小不能大于这个值,具体是什么值要看不同View的具体实现。它对应于LayoutParams中的wrap_content。

MeasureSpec和LayoutParams的对应关系

在View测量的时候,系统会将LayoutParams在父容器的约束下转换成对应的MeasureSpec,然后再根据这个MeasureSpec来确定View测量后的宽/高。需要注意的是,MeasureSpec不是唯一由LayoutParams决定的,LayoutParams需要和父容器一起才能决定View的MeasureSpec,从而进一步决定View的宽/高。另外,对于顶级View(即DecorView)和普通View来说,MeasureSpec的转换过程略有不同。对于DecorView,其MeasureSpec由窗口的尺寸和其自身的LayoutParams来共同确定对于普通View,其MeasureSpec由父容器的MeasureSpec和自身的LayoutParams来共同决定,MeasureSpec一旦确定后,onMeasure中就可以确定View的测量宽/高。

对于普通View来说,这里是指我们布局中的View, View的measure过程由ViewGroup传递而来,先看一下ViewGroup的measureChildWithMargins方法:

    protected void measureChildWithMargins(View child,
            int parentWidthMeasureSpec, int widthUsed,
            int parentHeightMeasureSpec, int heightUsed) {
        final MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams();

        final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
                mPaddingLeft + mPaddingRight + lp.leftMargin + lp.rightMargin
                        + widthUsed, lp.width);
        final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
                mPaddingTop + mPaddingBottom + lp.topMargin + lp.bottomMargin
                        + heightUsed, lp.height);

        child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
    }
复制代码

上述方法会对子元素进行measure,在调用子元素的measure方法之前会先通过getChildMeasureSpec方法来得到子元素的MeasureSpec。从代码来看,很显然,子元素的MeasureSpec的创建与父容器的MeasureSpec和子元素本身的LayoutParams有关,此外还和View的margin及padding有关,具体情况可以看一下ViewGroup的getChildMeasureSpec方法,如下所示。

    public static int getChildMeasureSpec(int spec, int padding, int childDimension) {
        int specMode = MeasureSpec.getMode(spec);
        int specSize = MeasureSpec.getSize(spec);

        int size = Math.max(0, specSize - padding);

        int resultSize = 0;
        int resultMode = 0;

        switch (specMode) {
        // Parent has imposed an exact size on us
        case MeasureSpec.EXACTLY:
            if (childDimension >= 0) {
                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;
            } else if (childDimension == LayoutParams.MATCH_PARENT) {
                // Child wants to be our size. So be it.
                resultSize = size;
                resultMode = MeasureSpec.EXACTLY;
            } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                // Child wants to determine its own size. It can't be
                // bigger than us.
                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;
            }
            break;

        // Parent has imposed a maximum size on us
        case MeasureSpec.AT_MOST:
            if (childDimension >= 0) {
                // Child wants a specific size... so be it
                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;
            } else if (childDimension == LayoutParams.MATCH_PARENT) {
                // Child wants to be our size, but our size is not fixed.
                // Constrain child to not be bigger than us.
                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;
            } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                // Child wants to determine its own size. It can't be
                // bigger than us.
                resultSize = size;
                resultMode = MeasureSpec.AT_MOST;
            }
            break;

        // Parent asked to see how big we want to be
        case MeasureSpec.UNSPECIFIED:
            if (childDimension >= 0) {
                // Child wants a specific size... let him have it
                resultSize = childDimension;
                resultMode = MeasureSpec.EXACTLY;
            } else if (childDimension == LayoutParams.MATCH_PARENT) {
                // Child wants to be our size... find out how big it should
                // be
                resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size;
                resultMode = MeasureSpec.UNSPECIFIED;
            } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                // Child wants to determine its own size.... find out how
                // big it should be
                resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size;
                resultMode = MeasureSpec.UNSPECIFIED;
            }
            break;
        }
        //noinspection ResourceType
        return MeasureSpec.makeMeasureSpec(resultSize, resultMode);
    }
复制代码

上述方法不难理解,它的主要作用是根据父容器的MeasureSpec同时结合View本身的LayoutParams来确定子元素的MeasureSpec,参数中的padding是指父容器中已占用的空间大小,因此子元素可用的大小为父容器的尺寸减去padding,具体代码如下所示。

        int specSize = MeasureSpec.getSize(spec);

        int size = Math.max(0, specSize - padding);
复制代码

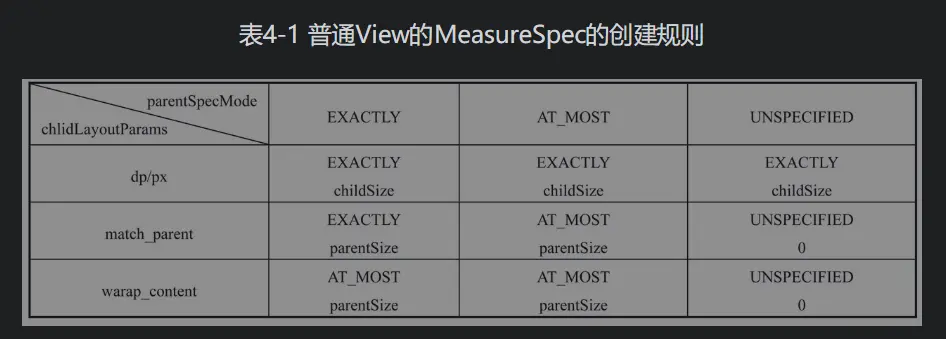

getChildMeasureSpec清楚展示了普通View的MeasureSpec的创建规则,为了更清晰地理解getChildMeasureSpec的逻辑,这里提供一个表,表中对getChildMeasureSpec的工作原理进行了梳理。注意,表中的parentSize是指父容器中目前可使用的大小。

measureSpce

针对表4-1,这里再做一下说明。前面已经提到,对于普通View,其MeasureSpec由父容器的MeasureSpec和自身的LayoutParams来共同决定,那么针对不同的父容器和View本身不同的LayoutParams,View就可以有多种MeasureSpec。

这里简单说一下,当View采用固定宽/高的时候,不管父容器的MeasureSpec是什么,View的MeasureSpec都是精确模式并且其大小遵循Layoutparams中的大小。当View的宽/高是match_parent时,如果父容器的模式是精准模式,那么View也是精准模式并且其大小是父容器的剩余空间;如果父容器是最大模式,那么View也是最大模式并且其大小不会超过父容器的剩余空间。当View的宽/高是wrap_content时,不管父容器的模式是精准还是最大化,View的模式总是最大化并且大小不能超过父容器的剩余空间。可能读者会发现,在我们的分析中漏掉了UNSPECIFIED模式,那是因为这个模式主要用于系统内部多次Measure的情形,一般来说,我们不需要关注此模式。通过表4-1可以看出,只要提供父容器的MeasureSpec和子元素的LayoutParams,就可以快速地确定出子元素的MeasureSpec了,有了MeasureSpec就可以进一步确定出子元素测量后的大小了。需要说明的是,表4-1并非是什么经验总结,它只是getChildMeasureSpec这个方法以表格的方式呈现出来而已。
