iOS 使用SceneKit框架来加载3D引擎

简介：

使用高级场景描述创建3D游戏并将3D内容添加到应用程序。轻松添加动画，物理模拟，粒子效果和基于物理的逼真的渲染。 SceneKit将高性能渲染引擎与描述性API结合在一起，用于导入，操作和渲染3D资源。与要求您精确实现显示场景的渲染算法的低级API（例如Metal和OpenGL）不同，SceneKit只需要描述场景的内容以及想要执行的动作或动画。

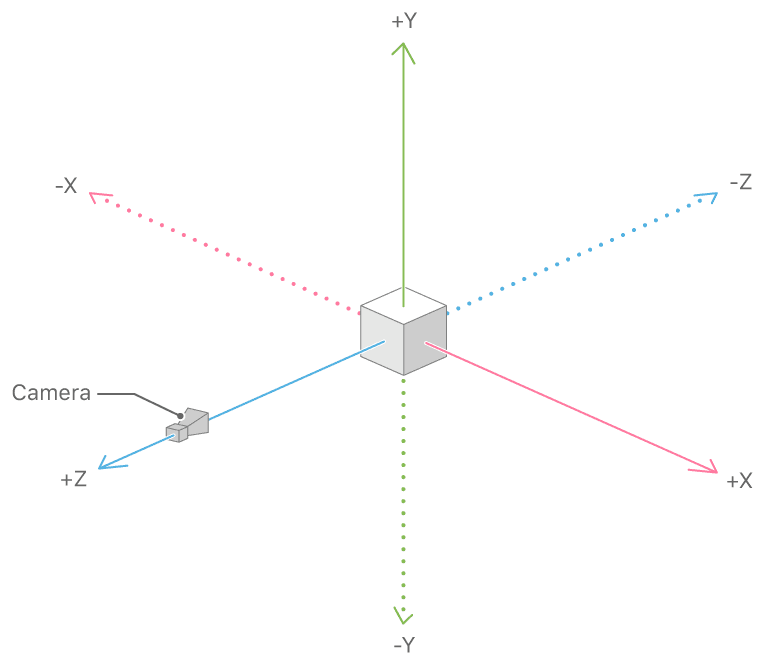

在使用SceneKit之前，应该熟悉基本的图形概念，例如坐标系和三维几何的数学。SceneKit使用右手坐标系，其中（默认情况下）视图方向沿负z轴，如下所示。

开始本小节之前，科普一下两种文件格式：

.scn 文件，是SceneKit的原生格式，这种格式的场景文件支持所有的SceneKit特性，诸如物理效果、约束以及粒子系统，并且，按照这种格式来导入场景文件，速度是最快的
.dae 文件，dae是Digital Asset Exchange 的缩写，这种格式的场景文件不支持SceneKit特性，诸如物理效果、约束以及粒子系统

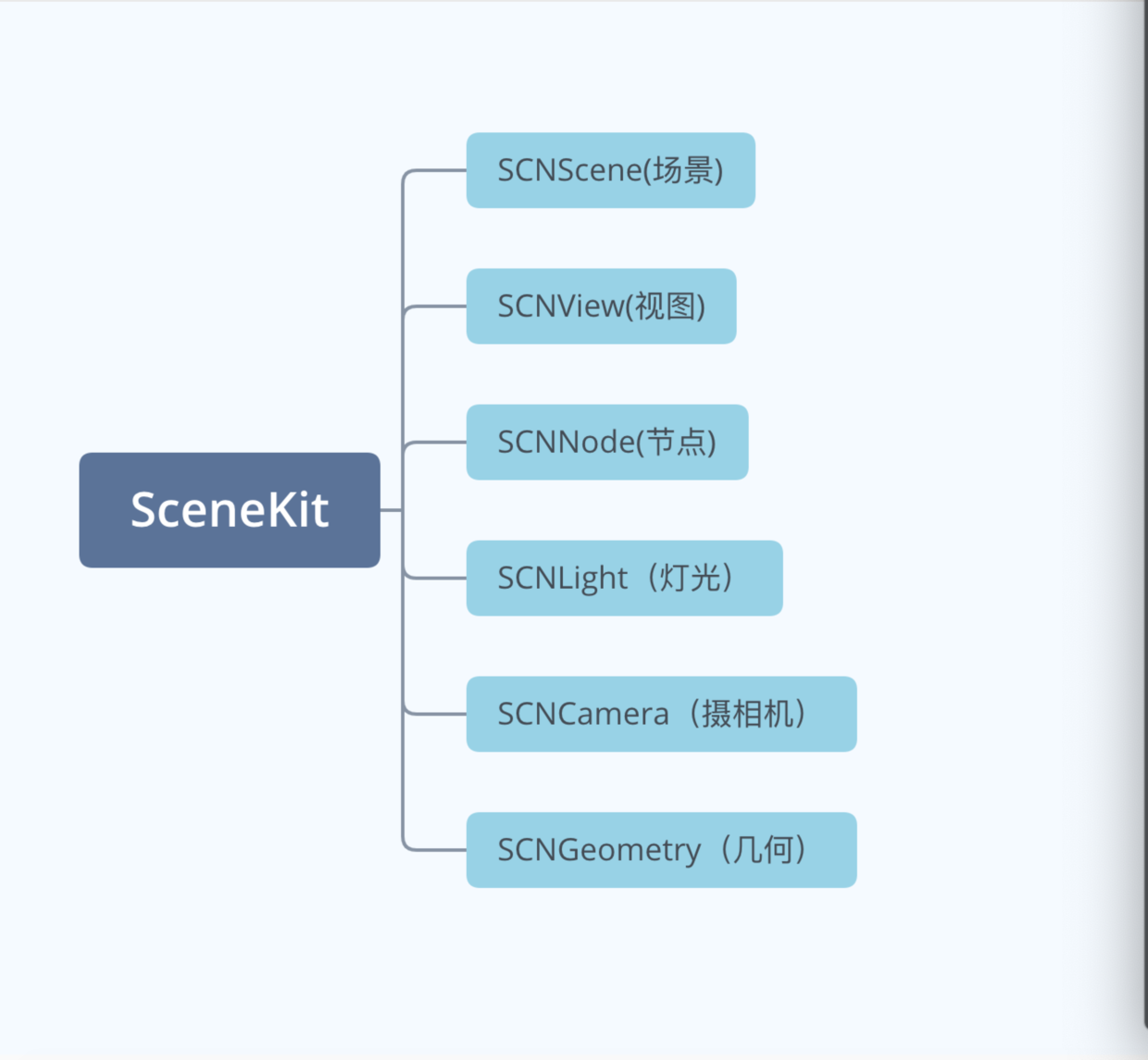

在开发当中常用的SceneKit类

SCNScene:

要使用SceneKit显示3D内容，需要创建一个场景图，其中包含节点和属性的层次结构，这些层次结构一起代表了可视元素。

示例

let url:URL = Bundle.main.url(forResource: "ship", withExtension: ".dae")!
let scene:SCNScene = try! SCNScene(url: url, options: nil)

SCNView：

在macOS中，SCNView是的子类NSView。在iOS和tvOS中，SCNView是的子类UIView。作为这两种操作系统的视图层次结构的一部分，一个SCNView对象为应用程序的用户界面中的SceneKit内容提供了一个位置。

示例

let scnView:SCNView = SCNView(frame: CGRect.zero)
scnView.backgroundColor = UIColor.clear
scnView.scene = scene
self.view.addSubview(scnView)

常用功能：

设置帧率
截屏
开始和暂停游戏
抗锯齿
控制摄像机
显示统计菜单
执行渲染方式(OpenGL /Metal)

SCNNode:

场景图的结构元素，表示3D坐标空间中的位置和变换，可以在其中附加几何图形，灯光，照相机或其他可显示内容。节点在场景中都以树状结构存在。

说白了，节点就是一个抽象的东东，看不见也摸不着，但是有着自己的坐标系和位置。它与场景（SCNView）、游戏元素（比如灯光，摄像机和几何图形）的关系是：游戏元素要呈现出来，不能直接添加到场景中，而是绑定到节点（SCNNode）上，再把节点添加到场景中，就能看到游戏元素了。

类似UIView 的 addSubView 的方法，SCNNode 可以通过addChildNode 方法去添加子节点。 Scene 中有一个特殊的节点：root node, 场景中所有的节点要么是根节点的子节点，要么就是根节点的子节点的子节点

SCNLight：

光源可以附加到节点上，在渲染场景中提供着色，负责整个场景的明暗，阴影

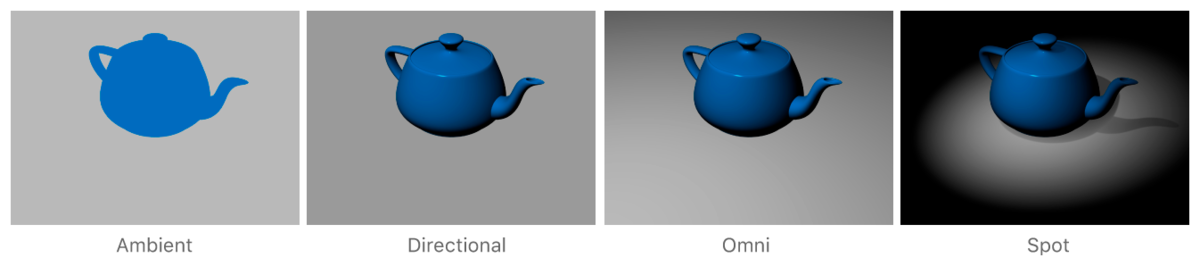

灯光的分类(光源分为四种):

环境光(SCNLightTypeAmbient),这种光没有方向,位置在无穷远处,光均匀的散射在物体上
点光源(SCNLightTypeOmni):有固定位置,方向360度,可以衰减
平行方向光(SCNLightTypeDirectional):只有照射的方向,没有位置,不会衰减
聚焦光源(SNCLightTypeSpot):光有固定位置,也有方向,也有照射区域,可以衰减

示例：

let ambientLightNode = SCNNode()
ambientLightNode.light = SCNLight()
ambientLightNode.light?.type = .ambient
ambientLightNode.light?.color = UIColor.white

SCNCamera：

这个类似我们现实中的相机，它也有焦距、视角等。图形渲染到模型后，要添加相机我们才能看见。

示例：

let camera = SCNCamera()
camera.automaticallyAdjustsZRange = true
camera.zNear = 45
camera.zFar = 100

let cameranode = SCNNode()
cameranode.camera = camera

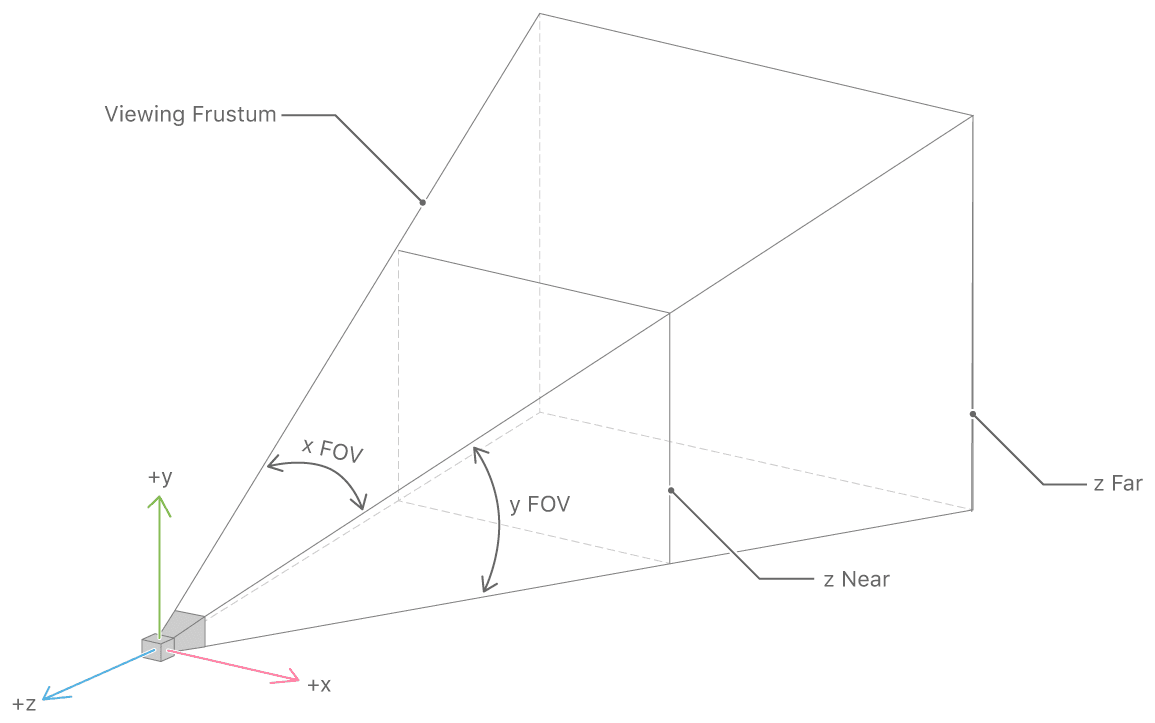

常用属性：

fieldOfView 视角，默认60°【值越小，看到的物体细节越在前面，即被放大】
focalLength 焦距，默认50mm【值越小，看到的物体越远】
zNear 相机能照到的最近距离，默认1m
zFar 相机能照到的最远的距离，默认100m
focusDistance 焦距默认2.5 焦距越大，视角越小
focalBlurSampleCount 设置聚焦时，模糊物体模糊度默认0

SCNGeometry：

SCeneKit 游戏框架中的几何对象.将几何对象绑定到节点上,显示到view

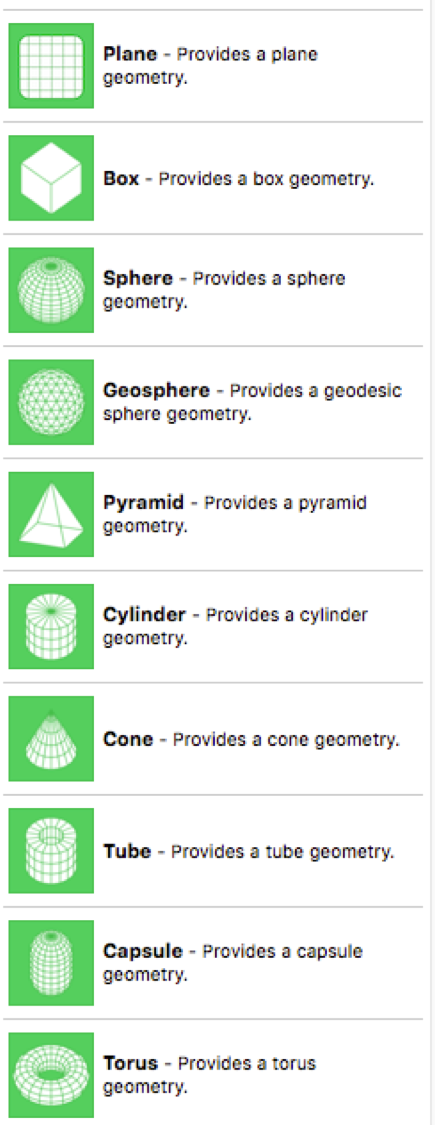

系统包含的：

正方体,
平面(SCNPlane),
金字塔,
球体,
圆柱体,
圆锥体,
管道,
环面,
地板(SCNFloor),
立体字,
自定义形状(通过贝塞尔曲线)创建SCNShape 然后赋值给Node 节点

示例：

// 1. 球体
SCNSphere *sphere = [SCNSphere sphereWithRadius:0.5];
sphere.firstMaterial.diffuse.contents = @"earth.jpg";
SCNNode *earthNode = [SCNNode nodeWithGeometry:sphere];
//2. 字体
SCNText *scntext = [SCNText textWithString:@"xco" extrusionDepth:0.3];
scntext.font = [UIFont systemFontOfSize:0.3];
SCNNode *textnode = [SCNNode nodeWithGeometry:scntext];
textnode.position = SCNVector3Make(-1, 0, -2);

讲一下在SceneKit中的骨骼动画

苹果官方给的定义

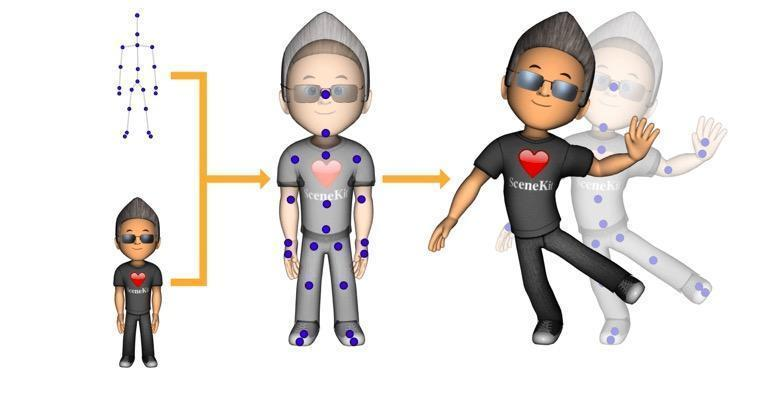

骨骼动画是一种简化复杂几何形状的动画的技术,比如游戏中人的特征,动画骨架是一个简单的控制节点的层次结构,本身没有可见的几何对象,将骨头和几何对象进行结合,当你移动这个骨头控制的节点时允许SceneKit 去自动使几何对象变形。

如图：

怎么使用骨骼动画

一般情况下,游戏设计师使用3D工具创建一个皮肤模型,包含了骨骼的动画,保存在一个场景文件中,你从场景文件中导入这个骨骼模型,然后让他们运动起来
另外你也可以直接从场景文件中导入动画对象直接操作骨头节点
你还可以单独创建一个自定义的几何和骨架数据的皮肤模型

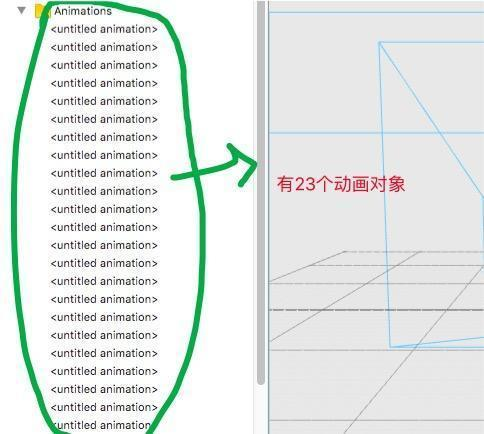

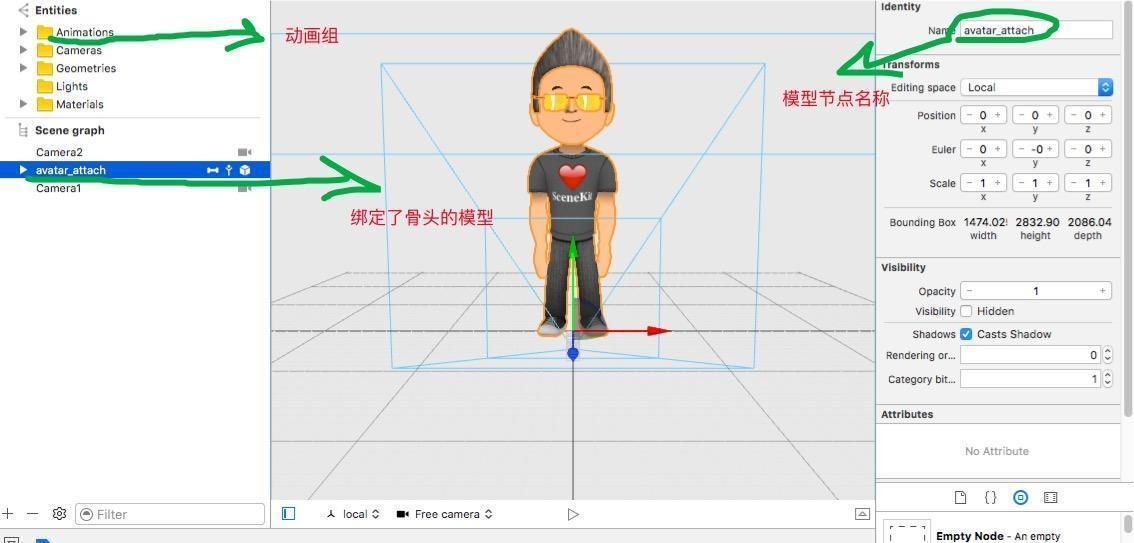

分析一下在Xcode中加入带有骨骼动画的3D模型的结构

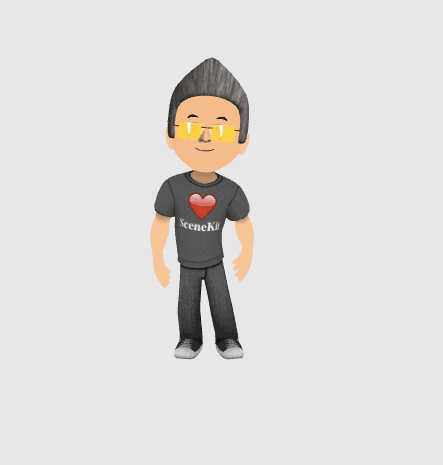

完整的骨骼动画效果
