从源码看redis的sorted set与skipList详解

·  阅读 2506

zadd用来往有序集合中添加值

> zadd count 1 paxi 2 maokitty
(integer) 2
复制代码

zadd语法为 zadd key [nx|xx] [ch] [incr] score member ,详情戳我

通过 zrank 可以找到key对应的排序

> zrank count paxi
0
复制代码

其中0表示它是当前排序集合里面分数最小的。 在redis的底层实现中,就用到了skiplist作为实现排序集合的数据结构

SkipList的基本性质

它维护了n个元素的动态集合,有很大的可能性,每个操作的时间花销是O(lgn)

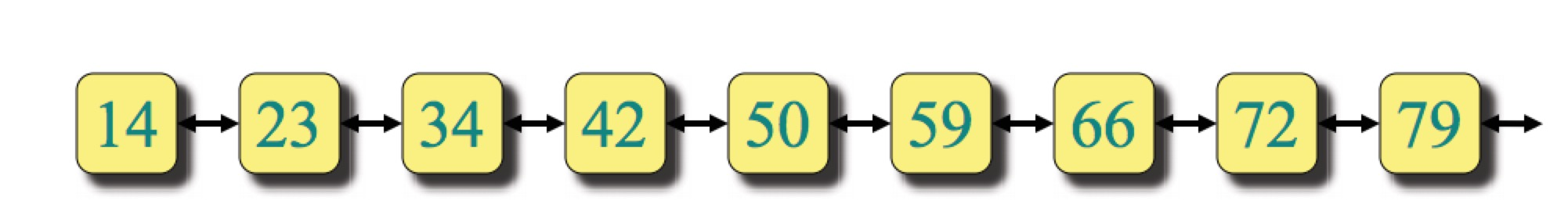

如何加速一个有序链表的搜索速度

对于上面链表的搜索,最差情况下是要全部搜索一遍,时间花销是O(n)。

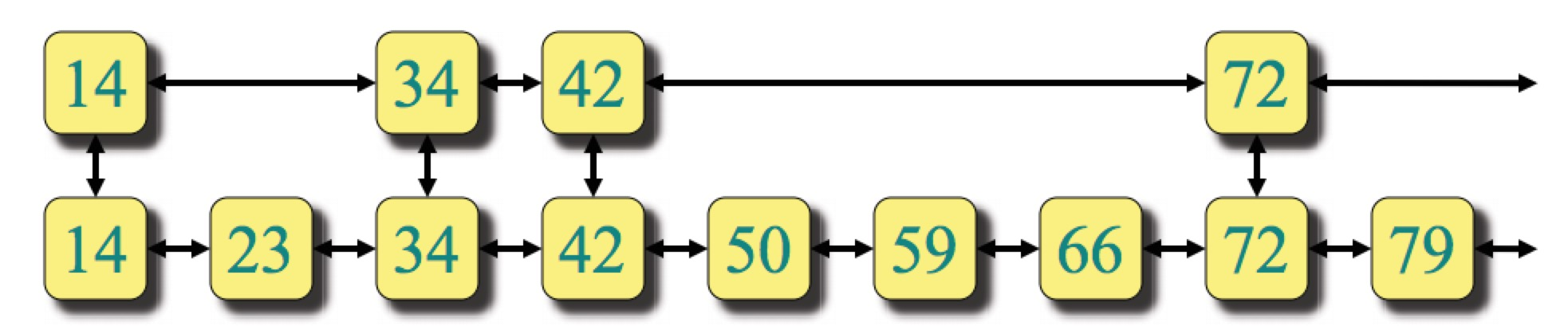

再造一个有序的链表,它有指向第一个列表的指针,并从第一个列表中复制部分的值,详情如下

对上述的结构搜索,它的步骤如下:

  • 先从顶层开始查找,直到要找的值比当前查到的值要小;

    比如要找66,在顶层查到42再往前查是72,比66要大,所以停在了42

  • 从第一步中的位置往底层走。

    比如第一步中停在了42,往下走仍然在底层的42上

  • 从底层往右继续查找,知道找到元素或者这个元素根本不存在

命名顶层链表为L1,底层链表为L2,那么整个查找所需要的时间为

|L1|+\frac{|L2|}{|L1|}

只会查找L2的一部分,假设均分100个元素为5份,那么底部最多找20个

要使得查询时间最小有 |L1|^2=|L2|,假设|L2|=n,那么可得查找时间为O(\sqrt n)

实际上可以得到的是,2个list,得到的2\sqrt n,3个list得到的是3\sqrt[3]{n},k个list得到的是k\sqrt[k]{n},那么lgn层得到的是lgn\sqrt[lgn]{n}=2lgn

skiplist中的搜索与插入

理想情况下的skiplist它有lgn层

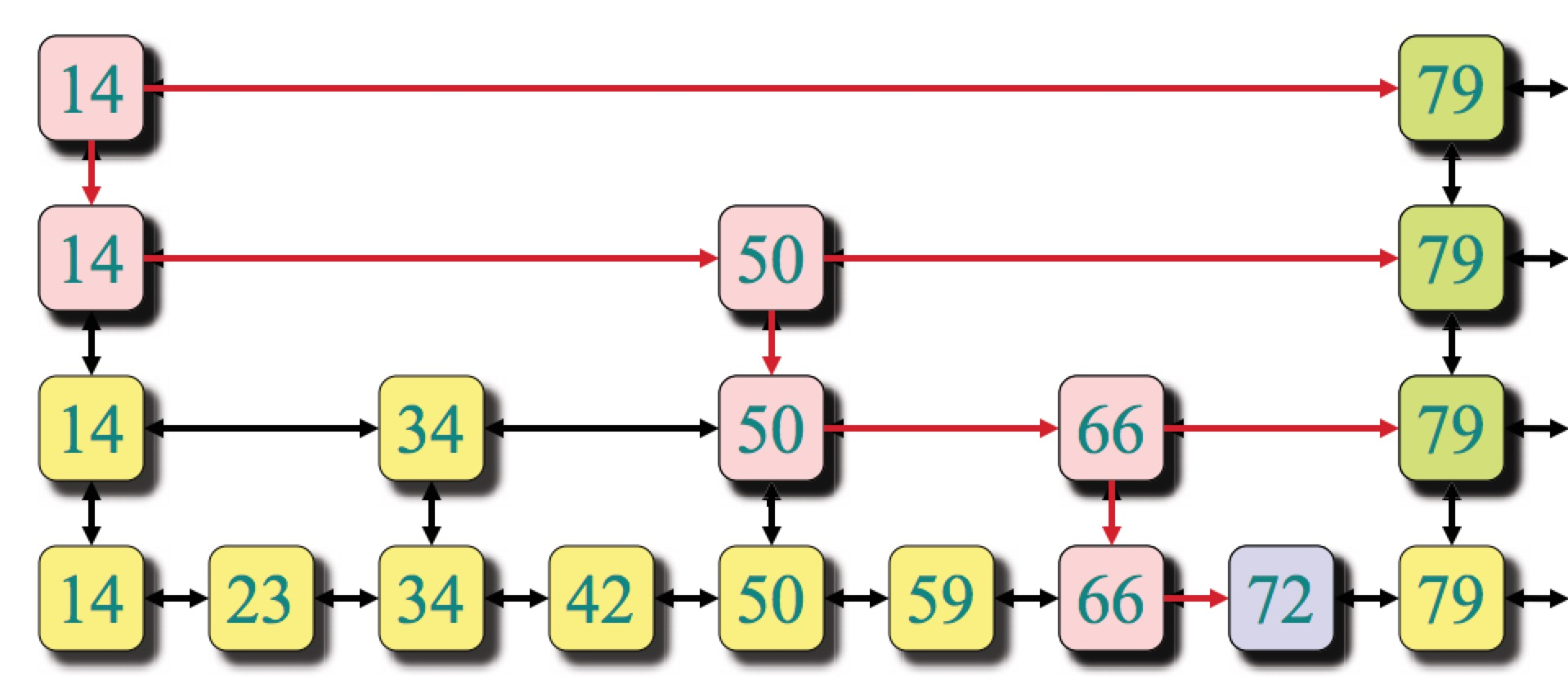

比如说要搜索 72 ,它的搜索路径为图中红色所示的部分,从上到下,从左到右

插入元素

在最底层的链表中,它维护了所有的元素,关键是,那个元素应该插入到上面的一层呢?理想情况下,解决方案是扔一个公平的硬币(正反的概率都是1/2),如果扔到的是正面朝上,那么就让当前元素同时存储到上一层链表,那么平均来说,1/2的元素会存储到第二层,1/4的元素存储到第三层等等

证明

n个元素的skiplist有非常大的概率只有O(lgn)层

假设它会比lgn层要大:

P=Pr(> clng 层)

这意味着至少存在一个元素需要往上存储的次数大于 clgn 次,而总原数是n个,也就是说这个概率必定小于所有元素都往上存储的并集

P<= n Pr(某个特定元素至少需要往上存储 clgn 次)

BOOLE 不等式:对于任意的事件 E1,E2,...,Ek 有

Pr{\lbrace E1 \bigcup  E2 \bigcup... \bigcup Ek \rbrace}<=Pr{\lbrace E1\rbrace} \bigcup +Pr{\lbrace E2\rbrace} \bigcup+ .. +Pr{\lbrace Ek\rbrace}

也就是说

P<=n(\frac{1}{2^{clgn}})=n(\frac{1}{n^c})=\frac{1}{n^{c-1}}

另α=c-1,也就是说,层数超过 lgn的概率小于 \frac{1}{n^{α}} ,当α很大的时候,概率就很小,所以可以使用 O(lgn)

在skiplist中搜索元素,有非常大的概率期望的搜索时间是O(lgn)

考虑已经找到了元素,现在开始回顾整个过程

  • 找到的元素从底层开始
  • 如果找到元素上面没有元素,那么往左回溯
  • 如果找到的元素上面有元素,那么往上回溯
  • 直到回溯到了最上一层
  1. 这个过程中往上需要查找的次数肯定是小于等于总共的层数,而它有很大的可能性就是O(lgn)。
  2. 对于总的移动的次数来讲,它的发生肯定是经过了 clgn 次的向上移动,它就等价于抛硬币的总次数,直到有 clgn 次都是正面朝上再停止,而这个事件发生的概率也就是O(lgn)

根据Chernoff Bounds,假设Y是代表在m次独立随机的抛硬币过程中出现head的次数,其中每次抛硬币获得head的概率是p,那么对于任意的r>0有:

Pr[Y\ge E[Y]+r]\le e^{- \frac{2r^2}{m}}

E[Y]表示期望值,比如m次,概率p是1/2,那么E[Y]=m/2

根据Chernoff Bounds,可以得出对于任意一个c,一定存在一个d,使得抛硬币 dlgn 次,有很大的概率至少有 clgn 次硬币朝上

m=dlgn,p=1/2

综上可以得到两个事实:

  1. A:层数有很大的概率小于等与 clgn
  2. B:在获得 clgn 次向上移动的过程中,需要移动的次数有很大的概率小于等于 dlgn

要这两个同时发生Pr(A & B)有

redis中zadd过程源码分析

在执行zadd命令后,实际上根据当前key的数量和member的大小,会有不同的存储方式

if (server.zset_max_ziplist_entries == 0 ||
    server.zset_max_ziplist_value < sdslen(c->argv[scoreidx+1]->ptr))
{
    zobj = createZsetObject();
} else {
    zobj = createZsetZiplistObject();
}
复制代码
  1. 使用zset结构
  2. 使用zsetziplist结构,ziplist请戳我

zset的结构如下

typedef struct zset {
    dict *dict;
    zskiplist *zsl;
} zset;
复制代码

在这个结构中使用的zskiplist结构如下

typedef struct zskiplist {
    struct zskiplistNode *header, *tail;
    unsigned long length;
    int level;
} zskiplist;
复制代码

链表中使用到的 zskiplistNode ,有如下定义

typedef struct zskiplistNode {
    sds ele;
    double score;
    struct zskiplistNode *backward;
    struct zskiplistLevel {
        struct zskiplistNode *forward;
        unsigned long span;
    } level[];
} zskiplistNode;
复制代码

当需要往skiplist中插入元素时,主要过程如下

Code.SLICE.source("x = zsl->header;")
        .interpretation("拿到跳表的头节点");
Code.SLICE.source("for (i = zsl->level-1; i >= 0; i--) {" +
        "        /* store rank that is crossed to reach the insert position */" +
        "        rank[i] = i == (zsl->level-1) ? 0 : rank[i+1];" +
        "        while (x->level[i].forward &&" +
        "                (x->level[i].forward->score < score ||" +
        "                    (x->level[i].forward->score == score &&" +
        "                    sdscmp(x->level[i].forward->ele,ele) < 0)))" +
        "        {" +
        "            rank[i] += x->level[i].span;" +
        "            x = x->level[i].forward;" +
        "        }" +
        "        update[i] = x;" +
        "    }")
        .interpretation("从跳表的最高层开始,1层1层的找需要插入的score对应的位置")
        .interpretation("1: rank用来计算元素在排序列表中排的顺序,rank[i]表示新节点的前一个节点与每层距离头节点的跨度")
        .interpretation("2: 只要当前节点的分数小于要插入节点的分数,并且当前节点的前头还有,那么就一直往前遍历,记录下来层级之间的跨度,和最后需要插入元素的节点的前一个节点")
        .interpretation("3: 如果分数一模一样,则比较key,key值大,仍然往前遍历")
        .interpretation("4: 注意最高层的下标是 level-1");
Code.SLICE.source("level = zslRandomLevel();")
        .interpretation("随机产生层级");
Code.SLICE.source("if (level > zsl->level) {" +
        "        for (i = zsl->level; i < level; i++) {" +
        "            rank[i] = 0;" +
        "            update[i] = zsl->header;" +
        "            update[i]->level[i].span = zsl->length;" +
        "        }" +
        "        zsl->level = level;" +
        "    }")
        .interpretation("如果产生的层级大于当前提跳表的最大层级,那么将当前层级置为最高的层级")
        .interpretation("1: 在所有新增的层都记下头节点和跳表的长度");
Code.SLICE.source("x = zslCreateNode(level,score,ele);")
        .interpretation("创建一个跳表的节点对象,作为需要新插入的节点");
Code.SLICE.source(" for (i = 0; i < level; i++) {" +
        "        x->level[i].forward = update[i]->level[i].forward;" +
        "        update[i]->level[i].forward = x;" +
        "" +
        "        /* update span covered by update[i] as x is inserted here */" +
        "        x->level[i].span = update[i]->level[i].span - (rank[0] - rank[i]);" +
        "        update[i]->level[i].span = (rank[0] - rank[i]) + 1;" +
        "    }")
        .interpretation("遍历新元素所在层以及它下面的所有层级,插入新的元素,由于下层是插入新元素,那么这些位置的跨度必然会使得原有跨度变成两半")
        .interpretation("1: 在遍历的时候已经记下了下面每一层的插入位置的前一个节点,那么新的节点的下一个节点就是已经查找位置的下一个节点,而要插入位置的元素它的下一个节点,就是新插入的节点")
        .interpretation("2:Rank[0]表示第一层的总共跨度,也就是新元素在跳表中的排序,rank[i]是新节点的前一个节点在每层距离头节点的跨度,在插入新元素之前,前后的总跨度是 update[i]->level[i].span ")
        .interpretation("3: 假设原有节点的跨度是4,原有两个节点的位置分别是 1和4,假设新插入的位置是 3, rank[0]-rank[i]的值2,那么新节点的跨度就是 4-2=2(2表示新节点和新节点的下一个节点),位置1的节点的跨度就是 4-2+1=3");
Code.SLICE.source("/* increment span for untouched levels */" +
        "    for (i = level; i < zsl->level; i++) {" +
        "        update[i]->level[i].span++;" +
        "    }")
        .interpretation("在新插入层级之上的层级,它们下方由于都新插入了一个节点,那么跨度均加1即可");
Code.SLICE.source("x->backward = (update[0] == zsl->header) ? NULL : update[0];")
        .interpretation("如果新插入节点的前一个接单是头节点,则不设置后向指针,否则设置后向指针为它的前一个节点")
        .interpretation("1 这里可以看到头节点其实只是作为1个指针使用,并不参与存值");
Code.SLICE.source("if (x->level[0].forward)" +
        "        x->level[0].forward->backward = x;" +
        "    else" +
        "        zsl->tail = x;")
        .interpretation("如果新节点前面仍然存在节点,那么新节点的前一个节点的后节点就是新节点本身,否则说明新节点就是尾结点")
        .interpretation("1: 这里可以看出只有第一层才是双向的链表");
Code.SLICE.source("zsl->length++;" +
        "    return x;")
        .interpretation("插入了新的节点x,那么跳表总长度加1,返回新建的节点即可");
复制代码

更详细的源码分析可以看附录的完整源码追踪过程

redis中的skiplist总结

  1. 如果节点不多,允许使用ziplist会直接使用ziplist,超过阈值使用跳表;
  2. 每个跳表节点维护了层级结构,没有冗余的存储多余的key和score;只有最底下一层是双向链表;
  3. 随机增长层级是通过random实现

附录

zadd源码追踪完整过程

张铁蕾-Redis内部数据结构详解(6)——skiplist

书:redis的设计与实现
书:redis开发与运维
MIT算法课
